SRT ANT 10 - Antenne TV STRONG - Notice d'utilisation et mode d'emploi gratuit

Marque	STRONG
Modèle	SRT ANT 10
Type de produit	Antenne TV intérieure amplifiée
Catégorie	Antenne TV
Plages de fréquences	VHF 47–230 MHz, UHF 470–870 MHz
Gain	45 dB
Impédance de sortie RF	75 Ohms
Alimentation via récepteur	5 V CC / 40 mA
Alimentation via adaptateur externe	9 V CC / 100 mA (adaptateur 230 V CA)
Connectique	Câble coaxial avec connecteur F
Fonctionnalité	Amplificateur avec réducteur de bruit
Réglage	Inclinaison horizontale et verticale
Usage	Intérieur uniquement
Contenu de la boîte	Antenne, support, câble coaxial, mode d'emploi
Précautions	Débrancher l'alimentation avant installation ; éviter les courts-circuits ; ne pas utiliser en extérieur ou dans une pièce humide
Compatibilité	Récepteur DVB-T (TNT)

FOIRE AUX QUESTIONS - SRT ANT 10 STRONG

Comment connecter l'antenne SRT ANT 10 à mon récepteur TNT ?

Débranchez votre récepteur de l'alimentation. Reliez le câble coaxial fourni à l'antenne en serrant le connecteur F à l'arrière, puis branchez l'autre extrémité sur l'entrée ANT ou RF de votre récepteur. Rebranchez le récepteur et suivez les instructions de recherche de chaînes.

Comment alimenter l'antenne si mon récepteur ne fournit pas de tension ?

Si votre récepteur n'a pas d'option d'alimentation d'antenne (5 V), utilisez l'adaptateur secteur externe recommandé (9 V CC / 100 mA, 230 V CA). Branchez-le à la prise d'alimentation à l'arrière de l'antenne en respectant la polarité.

Pourquoi je ne capte aucune chaîne après installation ?

Vérifiez que l'amplificateur est bien alimenté (via récepteur ou adaptateur). Assurez-vous que le câble coaxial est correctement connecté et sans court-circuit. Essayez de déplacer l'antenne près d'une fenêtre ou en hauteur, et ajustez l'inclinaison horizontale/verticale pour optimiser le signal en surveillant le niveau sur votre récepteur.

Quelle est la meilleure position pour installer l'antenne ?

Placez l'antenne à l'intérieur, en hauteur (étagère, près d'une fenêtre). Éloignez-la des sources d'interférences comme les téléphones DECT, micro-ondes, chauffages électriques. Tournez lentement l'antenne autour de son axe tout en observant l'indicateur de signal sur le récepteur pour trouver le maximum.

Puis-je utiliser l'antenne SRT ANT 10 à l'extérieur ?

Non, cette antenne est conçue uniquement pour un usage intérieur. Ne l'installez pas en extérieur ou dans des pièces humides comme la salle de bain, car cela pourrait l'endommager et présenter un risque d'électrocution.

Comment régler l'inclinaison de l'antenne ?

L'antenne permet une inclinaison horizontale et verticale. Selon la polarisation des émissions dans votre région (horizontale ou verticale), orientez les éléments de l'antenne en conséquence. Utilisez le support pour maintenir l'angle choisi et affinez le réglage en vérifiant la qualité du signal.

Mon récepteur n'a pas de fonction d'alimentation d'antenne, que faire ?

Vérifiez dans le menu de votre récepteur une option nommée 'Alimentation antenne', 'Puissance ANT' ou similaire. Si elle est absente, utilisez un adaptateur secteur externe 9 V CC / 100 mA. Consultez le manuel de votre récepteur ou contactez votre revendeur.

Puis-je rallonger le câble coaxial ?

Oui, mais utilisez un câble coaxial 75 Ohms de bonne qualité et des connecteurs bien isolés. Rallongez le minimum possible car un câble trop long ou de mauvaise qualité réduit le signal. Assurez-vous que les connexions sont correctes pour éviter les courts-circuits et garantir l'alimentation de l'antenne.

L'antenne ne fonctionne pas même avec l'adaptateur externe, pourquoi ?

Vérifiez que l'adaptateur fournit bien 9 V CC et que la polarité est respectée (borne positive au centre). Testez avec un autre adaptateur si possible. Assurez-vous que le câble coaxial n'est pas endommagé et que l'antenne est correctement connectée au récepteur.

Quelles sont les précautions de sécurité à respecter ?

Avant tout branchement, débranchez votre récepteur de l'alimentation 230 V pour éviter les chocs électriques. Ne court-circuitez pas le câble coaxial. N'utilisez pas l'antenne à l'extérieur ou dans des pièces humides. Utilisez uniquement l'adaptateur spécifié (9 V DC / 100 mA).

MODE D'EMPLOI SRT ANT 10 STRONG

Manuel d'Utilisateur

SOMMAIRE

HOTLINE

0826 029 928*

*€0.14 par mn depuis un poste fixe en France

1.0 INTRODUCTION 1
2.0 CONTENU DE LA BOITE 1
3.0 PRECAUTIONS D'UTILISATION 2
4.0 BRANCHEMENT DE LANTENNE 2
5.0 INSTALLATION DE L'ANTENNE 3

1.0 INTRODUCTION

Merci d'avoir acheté l'antenne Strong SRT ANT 10 DVB-T. Cette Antenne a ete concue pour recevoir les signaux terrestres numériques. Elle peut etre reliée a n'importe quel recepteur numeroique terrestre (DVB-T), et elle a ete concue uniquement pour un usage INTERIEUR. Cette Antenne DVB-T est une Antenne "de type actif", fabriquee avec un amplificateur de reduction de bruit amelierant la reception.

Nous vous recommendons de dire soigneusement ce mode d'emploi avant d'insteller l'antenne afin d'obtenir les valeurs performances.

Données techniques:

Plages de fréquences: VHF 47 ~ 230 MHz, UHF 470 ~ 870 MHz

Gain: 45 dB

Impedance de sortie RF: 75 Ohm

Alimentation: 5 Volt / 40 mA via RF port du récepteur ou 9 Volt DC / 100 mA via adaptateur externe 230 Volt AC to DC

\section*{Caracteristiques spécifiques:}

Technologie d'amplificateur avec réducteur de bruit
l'inclinaison horizontal et verticale pour une optimisation du pointage de I'emetteur et pour une réduction des bruits de fond

2.0 CONTENU DE LA BOITE

SRT ANT 10 - Antenne amplifie d'intérieure
Support
Cable Coaxial
Mode d'emploi

Unité Principale

Support

Cable Coaxial

3.0 PRECAUTIONS D'UTILISATION

Avant tout branchement: débranchez votre apparéil de l'alimentation principale (230 V) afin d'éviter des chocs électriques pendant l'installation
Le court-circuit dans le cable PEUT endommager de manière permanente votre récepteur numérique
N'installez jamais l'antenne en dehors de votre maison ou dans les pièces humides telles que les salles de bains

N'utilise jamais les adaptateurs AC ne correspondants pas aux specifications techniques, ici PEUT endommager de manière permanenteuve antenne ou recepteur numeroique. Vérifietzous五回es tésions et la polarisation de l'adaptateur avant de le relier.

4.0 BRANCHEMENT DE L'ANTENNE

1. Vérifiez si l'émission dans votre région est polarisée en horizontale ou verticale
2. Mettez l'antenne dans le support plastique comme montré ci-dessous
3. DébranchezVote Recesseur Numérique de l'alimentation (230 V)
4. Reliez le cable fourni RF à l'antenne: serrez soigneusement le fil intérieur du cable dans le connecteur Femelle de type F à l'arrière de l'antenne. Tourmez l'écrou dans le sens des aiguilles d'une montre avec vos MAINS jusqu'à ce qu'il soit serré
5. Reliez l'autre coto du cable RF à votre recepteur Numérique terrestre. Normalement le connecteur d'entrée sur votre recepteur est marqué "ANT" (in) ou "RF" (in). Rêférez-vous au manuel d'utilisation de votre Réccepteur Numérique Terrestre
6. Connectez-vous Récepteur Numérique Terrestre à l'alimentation (230 V)

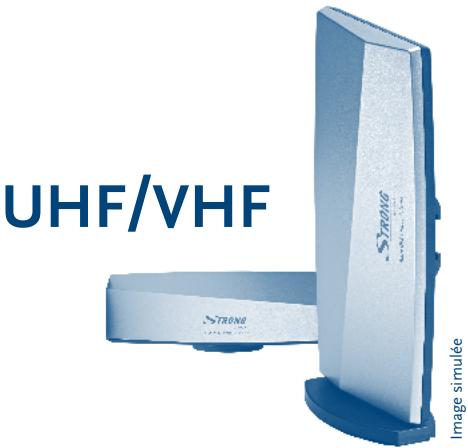

(H-Broadcast) antennene montée en H

(V-Broadcast) antennene montée en V (Droit)

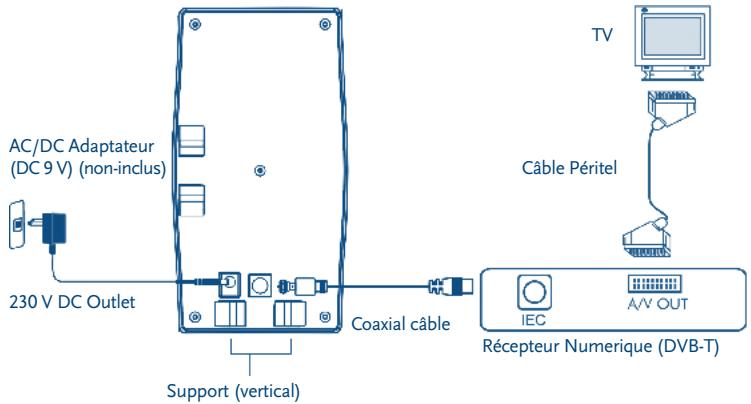

Vue arrière

DIGITAL TV

5.0 INSTALLATION DE L'ANTENNE

A. Alimentation de l'antenne par le Récepteur Numérique Terrestre

1. Allumez vous TV et vous Récepteur Numérique Terrestre
2. Appuyez sur le bouton MENU de la télécommande de votre Récepteur Numérique Terrestre. Sélectionnez "Set Up" ou "Installation Menu" de votre récepteur si la puissance d'antenne est réalisée sur "ON". (Normalement ici est indiqué dans le menu comme puissance ANT, puissance d'antenne d'ext. ou puissance active d'antenne)
3. Choisissiez dans le Menu de votre récepteur le titre qui affiche l'indicateur de niveau de signal. (Normalement vous couldzouvetrouverl'indicateur du signal dans le Menu en sélectionnant "Channel Scan").
4. Optimisez maintainant le signal de réception en trouvant la meilleure position pour l'antenne. Maintenez l'antenne dans votre main, essayez d'atteindre la position la plus élevé possible. Tournez maintainant lentement l'antenne autour de son axe (axe horizontal), surveillez en même temps les barres de signal dans le menu, une fois que l'indicateur de signal est au maximum, placez l'antenne sur cette position.
5. Il est important de bien placer l'antenne afin d'assurer un niveau maximal du signal. Vous pouvez optimier la réception du signal en déplaçant l'antenne à différents endroits de la pièce, par exemple en la plaçant pres d'une fenêtre ou en l'installant sur une haute étagère. La meilleure position peut être trouvée en essayant différents endroits.

Note - Il est recommando de NE PAS placer l'antenne après des:

Appareils sources de forts rayonnements ou interférences tels que des téléphones de DECT et de GM/M, émetteurs, micro-ondes, etc.
Appareils à consommation d'énergie élevée tels que le chauffage électrique, le climatiseur, le sèche-cheveux, etc.

NOTE: Il est recommandé de NE PAS placer l'antenne après des:

Appareils sources de forts rayonnements ou interférences tels que des téléphones de DECT et de GM/M, émetteurs, micro-ondes, etc...
Appareils à consommation d'énergie élevée tels que le chauffage électrique, le climatiseur, le sèche-cheveux, etc...

• Si vous ne trouvez pas cette option dans le menu de votre Récepteur Numérique Terrestre, vérifie dans votre manuel d'utilisateur si vous recepteurs permet d'alimenter une antennene active (5 Volt continu (DC) via le cable coaxial (RF)). Si vous ave un doute, veillez contacter vos revendeur.

Au cas où cette option ne serait pas prévue par votre récepteur numérique, vous devez relier un adaptateur secteur extérieur pour alimenter l'antenna. Demandez à yours revendeur une alimentation/ adaptateur extérieur 220 Volt AC/ 9 Volt DC, 100 mA. Veuillez respecter les polarités de sortie (9 Volt DC) de leur adaptateur comme indiqué ci-dessous:

La prise d'alimentation externe est située à l'arrière du l'antenne.

NOTE: L'antenne ne fonctionnera pas correctement si l'amplificateur interne n'est pas activé. Par conséquent, nous recommendans de brancher l'antenne avec l'alimentation par cable de RF ou par un adaptateur externe.

Rallonger your cable d'antenna:

Dans certains cas, vous aurez besoin de prolonger le cable de RF standard, nous vous conseillons de le faire si et seulement si vous obtenez une réception optimale du signal. Si vous doivent prolonger le cable, attention:

Utilisez une bonne qualite de cable RF, 75 Ohm renforcée
Utilisez les connecteurs bien isolés, votre revendeur peut vous conseiller
Assurez-vous que le cable interieur et l'armature sont correctement reliés aux connecteurs pour assurer l'alimentation de l'antenne et pour éviter les courtscircuits
Si vous prolongez le cable, faites-le au minimum. Trop rallonger le cable ou employer un cable de mauvaise qualite reduira la reception de votre antennes

Sujet à modification. En conséquence de la recherche et du développement continu, les spécificités techniques, le design et l'apparure du produit peuvent changer.

© STRONG 2010. Tous droits réservés. 05/2010
