MODE D'EMPLOI SLIMSAT SA60 STRONG

Parabole satellite avec LNB intégré slimsat SA60

Manuel d'utilisation

TABLE de matières

1.0 QU'EST-CE QUE SLIMSAT SA60? 2 2.0 CONSIGNES DE SÉCURITÉ 2

3.0 COMMENT L'INSTALLER? 3

3.1 Étape 1: Où l'installer? 3 3.2 Étape 2: Choix d'Installation 5 3.4 Étape 5: Pointage et localisation du Signal (sans Affaiblisseur de Données Associé au Programme la première fois) 8 3.5 Étape 6: Pointage Optimum et Constatation du Signal (avec Affaiblisseur de Données Associé au Programme) 10

4.0 DÉPANNAGE POUR LA PREMIÈRE INSTALLATION 11

5.0 PERTE DE SIGNAL / RIDEAU DE PLUIE 12 6.0 INSTALLATION NÉCESSITANT UN CÂBLE LONG 13 7.0 TECHNICAL SPECS: 13 8.0 APENDIX 1 14

1.0 Qu'est-ce que Slimsat SA60?

SlimSat SA60 est une Antenne Satellite à guide d'onde avec Bipolarisation Linéaire; elle peut recevoir le signal des principaux satellites et remplacer votre ancienne 60cm parabole classe.

Petite, discrète et facile à utiliser, elle peut être installée en quelques minutes et utilisée comme ANTENNE portable pour toute réception satellite.

SlimSat SA60 peut être utilisé aussi bien pour la réception de chaînes en clair que cryptées (ces dernières exigeant la souscription d'un abonnement auprès d'un opérateur) ; elle peut aussi recevoir toutes les chaînes Haute Définition avec une qualité d'image supérieure.

Pour l'utilisation et l'installation, veuillez lire attentivement les instructions et les modalités d'installation du matériel suivantes.

2.0 Consignes de sécurité

• Avant d'utiliser ce produit, veuillez lire attentivement ce manuel et suivre à la lettre toutes les instructions d'installation, de montage et d'utilisation.
• Les instructions doivent être respectées afin d'éviter tout problème technique.
• Tout champ électrique ou magnétique situé près du SlimSat SA60 peut entraîner une mauvaise réception voire même couper complètement le signal. Ne percez pas la protection en plastique de l'antenne qui la rend étanche et la protège de l'humidité. Manipulez l'antenne avec précaution car tout choc risque d'endommager l'électronique. N'ouvre pas le cache de protection, toute tentative de réparation par une personne non qualifiée peut être dangereuse et entraîner l'annulation de la garantie.
• Tout obstacle (bâtiments, arbres, etc…) bloquera la réception du signal provenant du satellite vers l'antenne.
• Ne peignez pas et n’ajoutez aucune substance sur le cache de protection de l’antenne, cela bloquera la réception du signal provenant du satellite. Le câble reliant l’antenne au récepteur Satellite ne devrait pas excéder 30m car cela diminuerait la qualité du signal. L’utilisation de prise non isolée entraînera une perte du niveau de signal. Pour une réception optimale du signal, veuillez utiliser l’Affaiblisseur de Données Associées au Programme lors de la première installation. (pour plus de renseignements, veuillez vous référer à l’étape 6) N’oubliez pas d’ajuster l’antenne et la console à la polarité croisée (angle de déflexion, veuillez vous référer à l’étape 5.
• Serrez toutes les vis de l'antenne lorsque vous avez terminé les réglages.
• Ce produit contient un Convertisseur de Fréquences Descendant universel, il est interdit d'en ajouter, de le changer ou de le modifier. Pour obtenir des renseignements plus précis quant aux indications ci-dessus ou pour toute information, veuillez contacter votre détaillant ou le service après-vente.

Avertissement!!!!

Les antennes installées de façon incorrecte ou sur une structure inadéquate sont fortement susceptibles d'entraîner des dommages. Ces dommages peuvent être très importants, voire mortels. Le propriétaire et l'installateur assument l'entière responsabilité de l'installation sensée supporter toutes les charges (poids, vent et glace) et de l'étanchéité aux fuites. En raison de nombreuses demandes dont les tenants sont inconnus, le fabricant n'acceptera pas que sa responsabilité soit engagée pour tout dommage causé par un système satellite.

3.0 Comment l'installer?

En suivant les instructions pas à pas, vous pouvez installer facilement SlimSat SA60 vous-même ou faire appel à un installateur d'antenne professionnel.

Avant d'installer votre ANTENNE, assurez-vous que la boîte SlimSat SA60 contient toutes les pièces listées ci-dessus dans la rubrique « Contenu de la boîte ». En cas de pièce manquante, veuillez contacter votre distributeur.

3.1 Étape 1: Où l'installer?

Afin de recevoir un signal provenant du Satellite, SlimSat SA60 doit être installé dans un espace à ciel ouvert (à l'extérieur de la maison ou de l'appartement), en direction du satellite vers l'équateur. Vous aurez besoin d'une boussole afin d'orienter avec exactitude SlimSat SA60 vers le satellite (A noter : veuillez vous référer à la table des angles d'Azimuth que vous trouverez dans les dernières pages de ce manuel).

Afin d'assurer une lecture précise de la boussole, restez éloignés de grands objets métalliques, plus particulièrement des câbles électriques, et effectuez de nombreuses lectures.

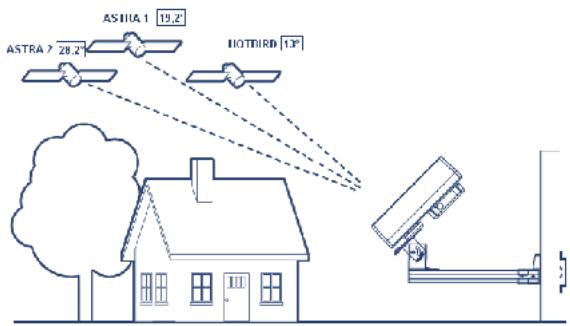

Assurez-vous qu'il n'y ait aucun obstacle susceptible de diminuer la qualité de réception du signal devant SlimSat SA60, tels que des bâtiments ou des arbres (gardez cependant à l'esprit que les arbres sont pousser et qu'ils pourraient alors bloquer le signal).

Afin d'être en mesure de fixer et d'installer facilement votre ANTENNE, choisissez un endroit aisément accessible, sans danger potentiel pour l'installation.

Réfléchissez à la façon dont vous pourriez passer votre cable du SlimSat SA60 à votre Terminal Utilisateur discrètement. L'antenne ne doit pas être trop éloignée de votre récepteur satellite ; un cable de plus de 30 mètres pourrait diminuer la qualité du signal.

Il est essentiel que le câble coaxial ne soit pas endommagé ou tordu durant la procédure d'installation.

Réception du Signal de Mauvaise Qualité

Réception du Signal de Bonne Qualité

3.2 Étape 2: choix d'installation

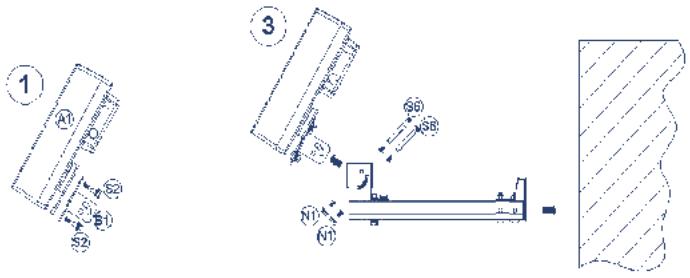

En fonction du besoin de position d'installation du SlimSat SA60, vous pourrez alors décider du type de montage, toutes les pièces étant incluses dans la boîte.

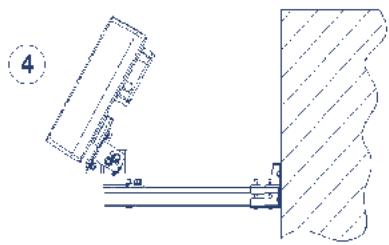

A) Type position Tableau (sur un support horizontal)

B) Type Montage sur Mur

3.3 Étape 3: connexion de l'antenne au terminal utilisateur

Après avoir installé l'antenne dans un espace à ciel ouvert et l'avoir montée de la façon dont vous le souhaitiez, l'étape suivante consiste à connecter l'ensemble.

Afin de pouvoir regarder vos programmes satellites préférés, vous devez connecter votre antenne satellite à un récepteur par un câble.

Le câble reliant l'antenne au récepteur Satellite ne doit pas excéder 30m car cela diminuerait la qualité du signal. L'utilisation d'un câble long ou de mauvaise qualité et de prises non isolées peut entraîner une perte du niveau de signal, il serait donc préférable d'utiliser un câble coaxial RG6 (câble HF 17 VATG ou 19 VATG) afin de minimiser la perte de signal.

B- Comment connecter le câble à l'Antenne et au Terminal Utilisateur?

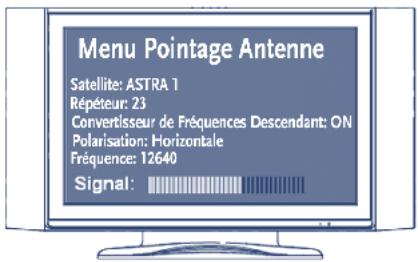

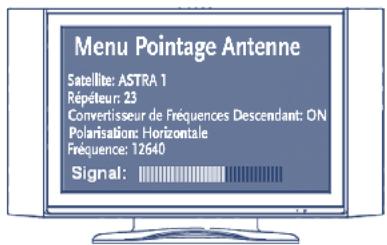

Menu pointage de l'antenne

Lorsque tout est connecté, allumez la TV et le récepteur Satellite. Sélectionnez le Menu Pointage de l'Antenne sur votre terminal utilisateur. Cette image montre le niveau de signal et l’écran qui apparaîtra sur votre TV.

N'oubliez pas de mettre le Convertisseur de Fréquence Descendant sur ON. Vous aurez besoin que celui-ci reste devant la TV pour vous indiquer quand le signal sera « bon » tandis que vous serez à l'extérieur pour essayer de régler l'antenne le mieux possible.

3.4 Étape 5: pointage et localisation du signal (sans affaiblisseur de données associé au programme la première fois)

Lorsque tout est installé et connecté, ôtez l'Affaiblisseur de Données Associé au Programme (le mettre de côté pour l'étape 6) puis commencez à régler vos antennes afin de recevoir un signal. Pour ce faire, vous devrez déplacer vos antennes de trois manières différentes afin d'obtenir le niveau de signal maximum et la meilleure qualité de réception.

A - Plan de Polarisation Croisée : tracer l'angle de déflexion consiste à incliner l'antenne. B - Angle d'Élevation : Déplacer votre antenne verticalement (HAUT/BAS) C - Azimut : Tourner l'antenne sur son support horizontal (GAUCHE/DROITE)

Quel que soit votre type de montage, vous serez en mesure de régler facilement votre ANTENNE en suivant ces instructions.

A NOTER: Afin de régler l'antenne avec précision et de permettre une bonne réception (même en cas de mauvais temps), les installateurs professionnels utilisent un « compteur de signal ». Il indique le niveau de puissance du signal reçu. Seule l'utilisation de cet instrument de mesure garantit un réglage optimum.

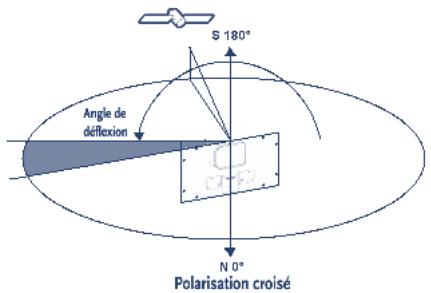

A - polarisation croisée (angle de déflexion)

Trouvez l'Angle de Déflexion du satellite choisi dans les listes inclues dans ce manuel qui couvre de nombreux pays européens et de grandes villes.

Inclinez votre antenne vers le degré précisé en vous référant à la graduation en degrés située à l'arrière du support antenne.

Une fois l'opération terminée, serrez les deux vis reliant le Support Oblique (B1) au Corps de l'Antenne (A1).

B-angle d'elevation:

Trouvez alors l'angle d'Élévation en rapport avec la situation géographique du satellite choisi sur les listes de ce manuel. Puis déplacez votre antenne vers le haut ou le bas en fonction de l'angle (vous devez utiliser la surface graduée du support afin de vous assurer que vous êtes en bonne position). Une fois la manoeuvre terminée, serrez vos écrous d'élévation sur l'Equerre de Support (B2) ; cela correspond à un réglage préliminaire pour lequel vous devrez plus tard effectuer un accord fin en utilisant le Menu pointage sur la TV. Vous pouvez effectuer un accord fin pour l'angle d'élévation en suivant le niveau de signal maximum sur votre écran, une fois que les trois points ont été suivis.

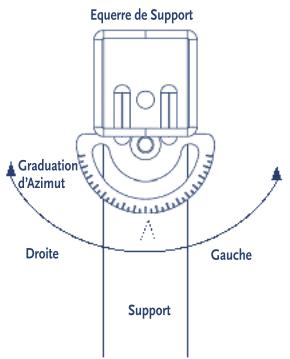

C-Azimut:

Trouvez enfin l'angle d'azimut du satellite choisi sur les listes de ce manuel. Pointez l'antenne généralement vers le sud puis, en utilisant la boussole, tournez à droite ou à gauche vers le sud sur votre boussole (180^)

Tous les satellites européens sont situés au sud, il n'y aura qu'une différence mineure dans l'angle d'azimut d'un satellite à un autre.

Lorsque vous avez besoin du satellite sur votre récepteur, suivez la puissance du signal à partir de votre écran en réglant l'accord fin de l'azimut et en tournant très lentement l'antenne "sur la droite" ou "sur la gauche" afin de recevoir le signal le plus élevé du satellite.

Vous nevez être en mesure de trouver tout d'abord le signal satellite, puis le signal maximum indiqué sur voite écran. Lorsque vous aurez atteint le signal maximum sur l'écran, marquez la position avec un stylo et vissez voite équerre de support afin de fixer voite antenne dans cette position.

Le niveau et la qualité du signal sont indiqués sur l'écran de TV ; ils fluctueront et changeront de couleur en fonction du réglage et du mouvement de l'antenne pendant que vous serez en train de pointer et de constater (azimuth, angle d'élevation et angle de déflexion).

Le niveau indique la puissance du signal et la couleur correspond à la qualité de réception du signal émanant du satellite choisi.

Lorsque vous aurez trouvé l'accord fin et que le signal aura atteint son niveau maximum avec une bonne qualité de réception, vous pourrez arrêter de régler l'antenne.

(Exemple de pointage et de constatation du signal)

Afin de visionner CANAL+ par le biais d'ASTRA1 (19,2° Est) à partir de la ville de Brest, en France, vous pourrez dire : Angle de déflexion à -19,7, Angle d'Elevation à 30 et Angle d'Azimuth à 149,6 (se référer à la table des angles sur la dernière page de ce manuel).

3.5 Étape 6: pointage optimum et constatation du signal (avec affaiblisseur de données associé au programme)

L'utilisation de l'Affaiblisseur de Données Associé au programme simule de mauvaises conditions météorologiques entraînant une perte de signal et facilite le positionnement de l'antenne afin qu'elle reçoive un signal optimum quel que soit le temps.

Pointage et constatation optimaux afin d'obtenir le meilleur signal n'est possible qu'après avoir passé l'étape 5. Veuillez remettre l'Affaiblisseur de Données Associé au Programme sur le dessus du cache de protection de l'antenne et recommencer à effectuer des réglages d'Angles de Déflexion, d'Azimut et d'Élevation ainsi que vous

J'ai fait dans l'étape 5, tous dans le but de réussir à atteindre le niveau de signal maximum et optimal. Une fois l'opération terminée, rangez l'Affaiblisseur de Données Associé au Programme (conservez-le dans un endroit sûr afin de l'utiliser plus tard en mode portable), et assurez-vous que toutes les vis sont bien serrées afin d'éviter que l'antenne ne change de position.

En cas d'importante couverture nuageuse ou de chute de pluie, la réception du signal tend à s'affaiblir et parfois le niveau du signal ne peut être contrôlé par l'utilisation de l'Affaiblisseur de Données Associé au Programme. Par conséquent, en cas de mauvais temps, nous vous recommandons de sauter l'étape 6.

Liste de dépannage pour Installation Initiale

Si aucun signal n'est perçu, assurez-vous que les manuels d'utilisation du récepteur et de l'antenne ont été suivis à la lettre. Vérifiez ce qui suit:

4.0 Dépannage pour la première installation

Si aucun signal n'est perçu, assurez-vous que les manuels d'utilisation du récepteur et de l'antenne ont été suivis correctement. Vérifiez les points suivants :

Assurez-vous que toutes les connexions de cable sont correctes et que chaque connexion est correctement placée et resserrée. Vérifiez que l'intérieur de chaque connecteur de cable est propre. Vérifiez que l'Angle d'Azimut, d'Elevation et d'Inclinaison correspondant à votre situation géographique par le biais du code de zone. Assurez-vous que les aiguilles d'Inclinaison et d'Elevation sont correctement alignées par rapport aux échelles. Ne vous référez pas à la rondelle ou à l'ancrage. Assurez-vous que le réglage d'inclinaison n'est pas différent de celui recommandé en fonction de l'endroit où est fixée l'antenne. - Otez les composants spécifiques à la TV existants, tels que le répartiteur TV, etc.; réduisez l'installation aux connexions de base stipulées dans ce guide. De tels composants ne fonctionneront pas avec le signal satellite et ils peuvent se trouver dans le mur où vous ne pouvez les voir. Dans le doute, branchez directement le cable RG6 à votre récepteur. Assurez-vous qu'il n'y ait pas d'obstacle (arbres, bâtiments, fenêtres, coins ou avancées du toit, votre corps ou vos mains) – le signal ne passe pas à travers les feuilles, les branches, le verre, etc.

• Un câble RG6 en cuivre est fortement recommandé car il entraîne une chute de tension continue plus faible que le câble RG6 cuivré, à conducteur central en acier.
• Un câble standard RG6 entraîne trop de chute de tension continue et de baisse de signal ; il ne peut être utilisé pour faire passer le signal satellite. Utilisez un câble coaxial RG6
• Nous n'encourageons pas l'utilisation de composants complémentaires immédiatement disponibles sur certains marchés. Ils pourraient ne pas fonctionner ou entraîner des chutes de tension continue et d'atténuation de base. Assurez-vous que le cable du satellite est connecté à la "prise d'entrée" du satellite et non à la "prise d'entrée" de l'Antenne. La prise d'entrée de l'Antenne à l'arrière du récepteur sert à l'entrée de l'antenne hors émission ou à l'entrée du cable TV. Si tout a été effectué correctement et qu'aucun signal n'est capté, changez légèrement le réglage de l'angle d'élevation de l'antenne (+/- 2°, puis +/- 4° par rapport aux réglages exigés) et reconnez la procédure. Assurez-vous que la Carte d'Accès de votre récepteur est totalement insérée dans l'encoche prévue à cet effet et correctement orientée.

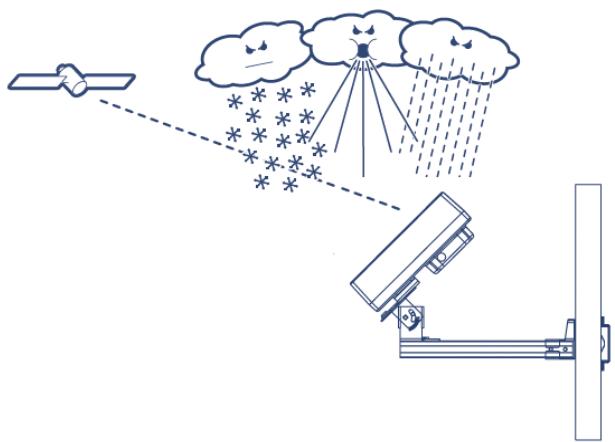

5.0 PERTE De SIGNAL / RIDEAU de PLUIE

Le signal du satellite peut être temporairement perdu pour des raisons de chutes inhabituelles de pluie. Une antenne alignée de façon optimale et un câble le plus court possible minimisent le risque de phénomène «rideau de pluie». Assurez-vous que l'antenne soit fixée solidement afin d'éviter qu'elle ne soit sortie de son alignement par un vent fort. L'accumulation de neige sur l'antenne peut réduire la puissance du signal, la neige doit être balayée dès que possible. La croissance du feuillage dans la ligne de visée de l'antenne peut entraîner une perte progressive de qualité d'image.

6.0 Installation nécessitant un câble LONG

Dans le cas d'installations pour lesquelles le cable RG6 reliant le(s) recepteur(s) au convertisseur de fréquences descendent excéderait plus de 100 métres (150 métres ou plus), comme dans un bâtiment commercial ou un immeuble d'habitations, vous nevez utiliser un module survolteur-devoteur de courant alternatif afin de polariser le convertisseur de fréquences descendant.

Vous aurez aussi besoin d'un amplificateur de signal HF pour compenser la perte d'amplitude du signal sans quoi, votre antenne et votre récepteur ne fonctionneront pas correctement et pourrait être fréquemment indisponibles en cas de météo défavorable.

Pour ce qui est de telles installations, contactez un professionnel.

Fréquence Satellite: 10.7 ~ 12.7 GHz

Polarisation: Bi-linéaire (Horizontale et Verticale)

Réception Satellite: 33 dBi à 12.7 GHz

Dimensions (L x L x P): 475 x 259 x 74 mm

LNB: LNB simple intégré

Fréquence LNB: 950~1,950/1,100-2,150MHz

Température d'utilisation: -30 ~ +60 °C

Poids: 5.3kg (brut)

3.34 kg (net)

LNB voltage

Vertical 11.5~14.0

Horizontal 16.0~19.0

Contenu de la boîte

No	Symbole	Nom de la Pièce	Image	Quantité
1	A1	Corps de l'Antenne		1
2	P1	Affaiblisseeur de données associées au programme	AT-PAD	1
3	B1	Support Oblique		1
4	B2	Equerre de Support		1
5	B3	Support Principal		1
6	B4	Support de Fenêtre A		1
7	B5	Support de Fenêtre B		1
8	B6	Support de Fixation A		1
9	B7	Support de Fixation B		1
10	B8	Clé à Boulon		1
11	C1	Boussole		1
12	S1	Vis M4x10 SEMS2		1
13	S2	Ancrage Hexagonal M6x12 SEMS2		1
14	S3	Ancrage Hexagonal M6x20 SEMS2		1
15	S4	Ancrage Hexagonal M6x45 SEMS2		1
16	S5	Vis à Tête Bombée à Collet Carré M6x30		1
17	S6	Vis à Tête Bombée à Collet Carré M6x50		4
18	S7	Vis à tête Bombée à Collet Carré M6x75		4
19	N1	Ecrou à Collet carré M6		8
20	E1	Caoutchouc		4

EL=Est Longitude WL=Ouest Longitude B=Latitude Az=Azimuth EI=Elevation Sk: Skew

		Turk sat	Astra 2A/2B/2D	Astra 1E-1H /IKR/2C	Hot bird 2/B/7A /8	Atlant lcbird	Hispa sat
			Euro bird 1				3
		42.0	28.2	19.2	13.0	5.0	30.0
		1C,2A	E	E	E	W	W
Aberdeen	Az	130.9	145.2	155.1	162.2	183.5	212.2
wL 2.1	El	14.6	19.8	22.4	23.7	25.0	20.8
B + 57.1	Sk	-24.2	-18.1	-13.2	-9.6	1.9	16.8
Bofest	Az	126.3	140.2	150.1	157.2	178.9	208.7
wL 5.9	El	14.4	20.5	23.7	25.4	27.7	24.0
B + 54.6	Sk	-27.8	-21.7	-16.8	-13.0	-0.6	16.2
Euripinaa	Az	129.6	143.9	154.1	161.5	184.0	214.0
wL 1.8	El	17.8	23.9	26.9	28.4	29.9	24.6
B + 52.5	Sk	-28.0	-21.0	-15.4	-11.1	2.5	19.9
Bradford	Az	130.1	144.5	154.6	161.9	184.0	213.7
wL 1.8	El	16.9	22.8	25.7	27.1	28.5	23.4
B + 53.8	Sk	-26.9	-20.1	-14.7	-10.6	2.3	19.1
Eristo	Az	128.1	142.7	152.9	160.1	183.1	213.6
wL 2.6	El	18.1	24.5	27.7	29.3	31.1	25.8
B + 51.5	Sk	-29.2	-22.2	-16.5	-12.1	1.9	20.1
Cardi	Az	127.9	142.1	152.3	159.7	182.4	212.9
wL 3.16	El	17.8	24.3	27.5	29.2	31.1	25.9
B + 51.49	Sk	-29.4	-22.5	-16.9	-12.5	1.5	19.8
Chichester	Az	130.0	144.5	154.9	167.4	185.4	215.8
wL0.778	El	19.4	25.8	28.9	30.4	31.5	25.6
B+50.83	Sk	-29.0	-21.5	-15.6	-11.0	3.4	21.7
Coveny	Az	129.9	144.3	154.5	161.9	184.4	214.4
wL 1.5	El	18.0	21.1	27.0	28.6	30.0	24.5
B+52.42	Sk	-27.9	-20.9	-15.2	-10.9	2.7	20.2
Dover	Az	132.1	146.9	157.5	165.1	188.1	218.0
eL1.3	El	20.3	26.3	29.1	30.5	31.2	24.6
B + 51.1	Sk	-27.8	-20.1	-13.9	-9.3	5.1	22.7
Eduncourt	Az	129.4	143.6	153.6	160.7	182.2	211.4
wL 3.2	El	14.8	20.4	23.2	24.6	26.2	21.9
B + 56.0	Sk	-25.6	-19.4	-14.4	-10.7	1.2	16.9
Glasgow	Az	128.1	142.5	152.4	159.5	180.9	210.2
wL 4.2	El	14.4	20.1	23.0	24.5	26.4	22.3
B + 55.9	Sk	-26.0	-19.9	-15.1	-11.3	0.5	16.4
Greenwich	Az	131.0	145.6	153.0	156.0	186.4	216.4
eL0	El	19.4	25.5	28.4	28.4	30.9	24.7
B+51.48	Sk	-28.0	-20.6	-14.7	-14.7	4.0	21.7
Swansea	Az	127.1	141.2	151.3	158.7	181.3	211.9
wL 4.0	El	17.3	23.8	27.1	28.8	31.0	26.1
B + 51.6	Sk	-29.7	-22.9	-17.3	-13.1	0.8	19.2
Wolverha	Az	129.2	143.6	153.7	161.1	183.5	213.6
moton	El	17.5	23.6	26.7	28.2	29.8	24.6
wL 2.2	Sk	-28.1	-21.2	-15.6	-11.3	2.1	19.6
B + 52.6	Sk	-26.4	-19.6	-14.2	-10.0	2.9	19.4

		Turk sat	Astra 2A/2B/2D	Astra 1E-1H /1K/2C	Hot bird 2B/7A /8	Atlant lbird	Hispa sat
			Euro bird 1				3
		42.0 E	28.2 E	19.2 E	13.0 E	5.0 W	30.0 W
Iverness	Az	129.0	143.0	152.8	159.8	180.9	209.8
wL 4.2	El	13.4	18.8	21.5	22.9	24.6	20.8
B + 57.5	Sk	-24.7	-18.9	-14.2	-10.7	0.5	15.5
Kingston	Az	131.5	148.0	156.3	163.6	165.8	215.2
upon hull	El	17.6	23.4	26.1	27.4	28.5	22.9
wL 0.33	Sk	-26.3	-19.3	-13.8	-9.5	3.4	20.0
B+53.75
Leeks	Az	130.3	144.7	154.8	162.1	184.2	213.8
wL 1.6	El	17.0	22.8	25.7	27.1	28.5	23.3
B + 53.8	Sk	-26.8	-20.0	-14.6	-10.5	2.5	19.2
Liverpol	Az	128.8	143.1	153.2	160.4	182.6	212.5
wL 2.9	El	16.6	22.7	25.7	27.3	29.0	24.1
B + 53.4	Sk	-27.7	-21.0	-15.8	-11.5	1.6	18.7
Licostor	Az	130.1	141.8	155.1	162.5	184.9	211.8
wL 1.08	El	18.1	24.1	27.0	28.4	29.7	24.2
B+52.63	Sk	-27.6	-20.5	-14.8	-10.5	3.0	20.3
London	Az	130.6	145.4	155.8	163.4	186.2	216.2
wL 0.2	El	19.3	25.4	28.3	29.8	30.9	24.8
B + 51.5	Sk	-28.1	-20.7	-14.8	-10.3	3.8	21.6
Marciey et al.	Az	129.5	143.8	154.0	161.3	183.4	213.2
wL 2.3	El	16.9	22.9	25.8	27.3	28.9	28.8
B + 53.5	Sk	-27.3	-20.6	-15.2	-11.1	2.0	19.0
Newcastle	Az	130.7	145.0	155.1	162.4	184.1	213.4
uconlyne	El	16.2	21.8	24.5	25.9	27.2	22.3
wL 1.6	Sk	-25.8	-19.2	-14.0	-10.0	2.4	18.4
B + 55.0	Sk	-25.8	-19.2	-14.0	-10.0	2.4	18.4
No-wich	Az	132.7	147.4	157.9	165.4	187.9	217.4
eL 1.3	El	19.2	24.8	27.6	28.9	29.6	23.3
B + 52.6	Sk	-26.5	-19.1	-13.2	-8.8	4.8	21.7
Keilingham	Az	130.2	144.6	154.9	162.3	184.6	214.5
wL 1.3	El	17.8	23.7	26.6	28.1	29.5	24.0
B + 52.9	Sk	-27.4	-20.4	-14.8	-10.6	2.8	20.0
Haymouth	Az	126.5	140.5	150.7	158.1	181.0	212.1
wL 4.2; B + 50.4	El	17.9	24.7	28.2	30.0	32.3	27.3
	Sk	-30.8	-23.9	-18.2	-13.8	0.7	19.8
Portsmouth	Az	129.6	144.1	154.5	162.0	185.0	215.5
wL 1.1	El	19.3	25.6	28.7	30.3	31.7	25.8
B + 50.8	Sk	-29.1	-21.8	-15.8	-11.2	3.2	21.5
Sutherland	Az	130.2	144.6	154.8	162.1	164.4	214.1
wL 1.5	El	17.3	23.2	26.1	27.6	28.0	23.7
B + 53.4	Sk	-27.1	-20.2	-14.7	-10.5	2.6	19.5
Southampton	Az	129.4	143.8	154.2	161.7	184.7	215.1
wL 1.38	El	19.1	25.5	28.6	30.1	31.6	25.8
B+50.9	Sk	-29.2	-21.9	-15.9	-11.4	2.9	21.3
