SLIMSAT SA64 - Antenne satellite STRONG - Notice d'utilisation et mode d'emploi gratuit

Type d'antenne	Plate
Tête LNB	Intégrée (simple, twin ou quad selon modèle)
Compatibilité satellite	Astra et autres satellites DVB
Technologie	DVB-S et DVB-S2
Installation	Murale ou sur mât
Matériau	Aluminium et plastique
Dimensions	Non précisé
Poids	Environ 4.3 kg
Couleur	Blanc
Résistance aux intempéries	Oui, usage extérieur
Connectique	Fiche coaxiale standard
Support DiSEqC	Oui
Facilité d'installation	Facile
Utilisation	Réception TV satellite
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - SLIMSAT SA64 STRONG

Comment puis-je allumer le STRONG SLIMSAT SA64 ?

Pour allumer le STRONG SLIMSAT SA64, appuyez simplement sur le bouton d'alimentation situé sur le côté de l'appareil.

Comment effectuer une recherche de chaînes sur mon STRONG SLIMSAT SA64 ?

Allez dans le menu principal, sélectionnez 'Installation', puis choisissez 'Recherche de chaînes'. Suivez les instructions à l'écran pour lancer la recherche.

Mon appareil ne capte pas de signal, que faire ?

Vérifiez que votre antenne est correctement orientée et connectée. Assurez-vous également que le câble de l'antenne est en bon état et qu'il n'y a pas d'obstacles entre l'antenne et le satellite.

Comment réinitialiser le STRONG SLIMSAT SA64 aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu 'Paramètres', sélectionnez 'Réinitialisation' et confirmez votre choix pour restaurer les paramètres d'usine.

Puis-je utiliser le STRONG SLIMSAT SA64 avec une connexion Internet ?

Le STRONG SLIMSAT SA64 ne prend pas en charge la connexion Internet, il est conçu uniquement pour la réception satellite.

Comment mettre à jour le logiciel de mon STRONG SLIMSAT SA64 ?

Pour mettre à jour le logiciel, accédez au menu 'Paramètres', puis à 'Mise à jour du logiciel'. Suivez les instructions pour vérifier et installer les mises à jour disponibles.

Que faire si l'écran affiche 'Aucun signal' ?

Vérifiez les connections de l'antenne, assurez-vous qu'elle est alimentée et correctement orientée vers le satellite. Vous pouvez également essayer de redémarrer l'appareil.

Quelle est la distance maximale recommandée pour le câble d'antenne ?

Il est recommandé de ne pas dépasser 20 mètres pour le câble d'antenne afin de garantir une bonne qualité de signal.

Comment changer la langue du menu ?

Allez dans 'Paramètres', puis sélectionnez 'Langue' pour choisir la langue de votre choix parmi les options disponibles.

MODE D'EMPLOI SLIMSAT SA64 STRONG

Manuel d'Utilisation

SOMMAIRE

1.0 QU'EST-CE QUE SLIMSAT? 2
2.0 CONSIGNES DE SECURITE 2

3.0 COMMENT L'INSTALLER? 3

3.1 Etape 1 - Ou l'insteller? 3
3.2 Etape 2-L'installation 4
3.3 Etape 3: Connecter l'antenne au récepteur 6
3.4 Etape 4: Menu Pointage de l'Antenne 7

4.0 DÉPANNAGE POUR LA PREMIÈRE INSTALLATION 7
5.0 PERTE DE SIGNAL / RIDEAU DE PLUIE 8
6.0 INSTALLATION NÉCESSITANT UN CÂBLE LONG 8
7.0 SPECIFICATION TECHNIQUES 9
A.1 CONTENU DE LA BOITE 9
A.2 APPENDIX

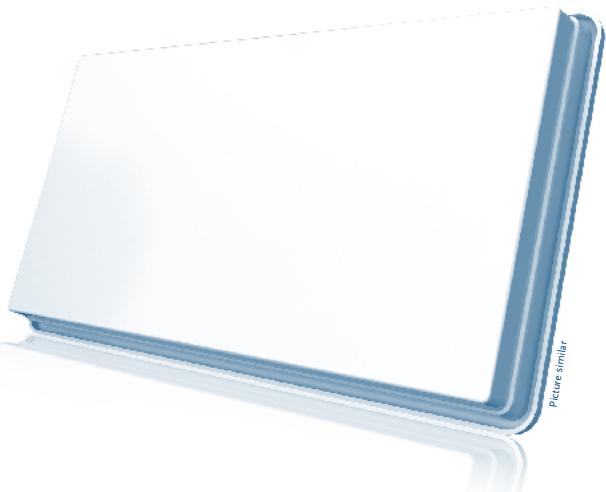

1.0 QU'EST-CE QUE SLIMSAT?

SLIMSAT est une Antenne Satellite à guide d'onde avec Bipolarisation Linéaire ; elle peut recevoir le signal des principaux satellites et remplaçer votre ancienne parabole classique de 65 cm.

Petite, discrète et facile à utiliser, elle peut être installée en quelques minutes et utilisée comme antenne portable pour toute réception satellite.

SLIMSAT peut être utilisée aussi bien pour la réception de chaînes en clair que cryptées (ces dernières exigeant la souscription d'un abonnement auprès d'un opérateur); elle peut aussi recevoir toutes les chaînes Haute Définition avec une qualité d'image supérieure.

Pour l'utilisation et l'installation, veuillez dire attentivement les instructions et les modalités d'installation du matériel suivantes.

SlimSat SA61 avec tête LNB intégrée pour connecter 1 récepteur satellite

SlimSat SA62 avec tête LNB twin intégrée pour connecter 2 récepteurs satellite

SlimSat SA64 avec 4 têtes LNB intégrées pour connecter 4 récepteurs

2.0 CONSIGNES DE SECURITÉ

• Avant d'utiliser ce produit, veuillez dire attentivement ce manuel et suivrementieusement toutes les instructions d'installation, de montage et d'orientation.
• Les instructions doivent être respectées afin d'éviter tout problème technique.
• Tout champ électrique ou magnétique liéupres de SLIMSAT peut entrainer une mauvaise réception et même couper complètement le signal.
  Ne percez pas la protection en plastique de l'antenne qui la rend etanche et la protete de I'humidite.
• Manipuez l'antenne avec précaution car tout chic risque d'endommager les composants électroniques.
  N'ouvrez pas le cache de protection, toute tentative de réparation par une personne non qualifiée peut être dangereuse et entraîner l'annulation de la garantie.
• Tout obstacle (bâtiments, arbres, etc.) bloquera la réception du signal provenant du satellite vers l'antenne.

N'appliquez aucune peinture ni autre substance sur le cache de protection de l'antenne,ILA bloquerait la reception du signal provenant du satellite.
Le cable reliant l'antenne au recepteur Satellite ne doit pas exceder 30m car cela diminuerait la qualite du signal.
L'utilisation d'une prise non isolée entraînera une perte du niveau de signal.
N'oubliez pas d'ajuster l'antenna et la console à polarité croisée (pour l'angle de déflexion, veuillez vous référer à l'étape 5.)
Resserrez toutes les vis de l'antenne lorsque vous avez terminé les réglages.
- Ce produit contient une LNB, il est interdir d'en ajouter, de la changer ou de la modifier.
Pour obtenir des renseignements plus précis quant aux indications ci-dessus ou pour toute information, veuillez contacter votre détaillant ou le service après-vente.

AVERTISSEMENT !!!

Les antennes installées de façon incorrecte ou sur une structure inadéquate sont fortement susceptibles d'entrainer des dommages. Ces dommages peuvent être très importants voire mortels. Le propriété et l'installeur assume l'entière responsabilité de l'installation sensée supporter toutes les charges (poids, vent et glace) et de l'étanchéité aux fuites. En raison de nombreuses demandes dont les tenants sont inconnus, le fabricant n'acceptera pas que sa responsabilité soitengage pour tout dommage causé par un système satellite.

3.0 COMMENT L'INSTALLER?

En suivant les instructions pas à pas, vous pourrez installer facilement SLIMSAT vous-même ou faire appel à un installateur professionnel.

Avant d'installer votre antennne, assurez-vous que la boîte SLIMSAT contient toutes les pièces listées dans l'APPENDICE. En cas de'article manquante, veuillez contacter votre distributeur.

3.1 Etape 1 - Où l'installer?

Afin de receivevoir un signal provenant du Satellite, SLIMSAT doit être installée dans un espace à ciel ouvert (à l'extérieur de la maison ou de l'appartement), en direction du satellite vers l'équateur. Vous aurez besoin d'une boussole afin d'orienter avec exactitude SLIMSAT vers le satellite (A noter : veuillez vous reférer à la table des angles d'Azimut que vous trouvrez dans les dernières pages de ce manuel).

NOTABENE:

Afin d'assurer une lecture précise de la boussole, restez éloignés de grands objets métalliques, plus particulièrement des cables électriques, et effectuez plusieurs lectures.

Assurez-vous qu'il n'y ait aucun obstacle susceptible de diminuier la qualite de reception du signal devant SLIMSAT, tels que des batiments ou des arbres (gardez à l'esprit que les arbres vont grandir et qu'ils pourront alors bloquer le signal). Afin de fixer et d'installer facilement votre antennes,CHOISSEZ un endroit aisement accessible, sans danger potentiel pour l'installation.

Envisagez une manière discrète de passer votre cable depuis SLIMSAT jusqu'à votre Terminal Utilisateur. L'antenne ne doit pas être trop éloignée de votre récepteur satellite; un cable de plus de 30 mètres pourrait diminuer la qualité du signal.

Réception du signal de mauvaise qualité

Réception du signal de bonne qualité

3.2 Etape 2 - L'installation

Afin d'installer correctement votre antennne, vous doivent voir les angles d'inclinaison, azimuth et d'élevation en se reférer au tableau à la fin du manuel. Si vous ne trouvez pas dans la listeYOUR ville exacte, merci de avoir la ville plus proche qui est citée dans le tableau. Nous allons vousdonner un exemple d'installation pour receivevoir le Satellite ASTRA1 dans la région de Brest en

France, les angles fournis selon le tableau sont

Inclinaison: -19,7°

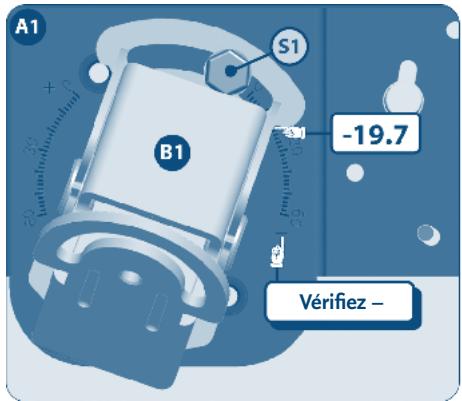

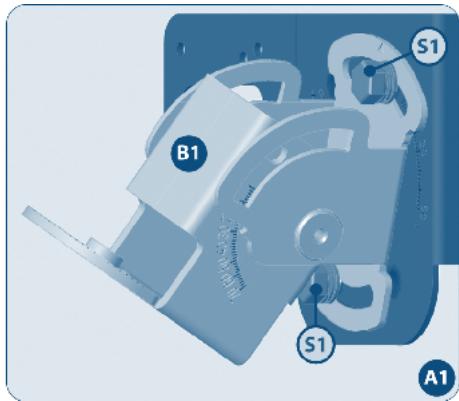

1. Fixer l'inclinaison (joindre le bras de fixation carre a l'arriere de l'antenne)

Visser avec la vis S3 le bras à l'antenne selon le schéma ci-dessous, tout en respectant bien l'angle d'inclinaison de votre ville (selon le tableau à la fin du manuel), dans notre exemple c'est -19,7°.

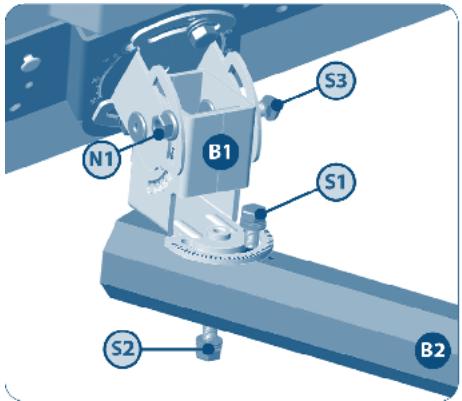

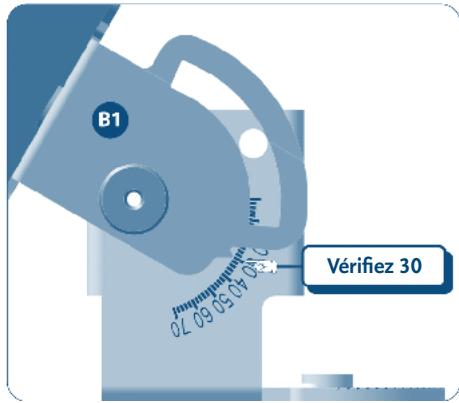

2. Fixer l'angle d'élévation (entre l'antenne et le support de fixation)

Soulever ou baiser délicatement l'antenne afin d'atteindre l'angle d'élévation youlu selon le schéma ci-dessous, ne pas fixer à ce stade encore avec la vis et l'écrou.

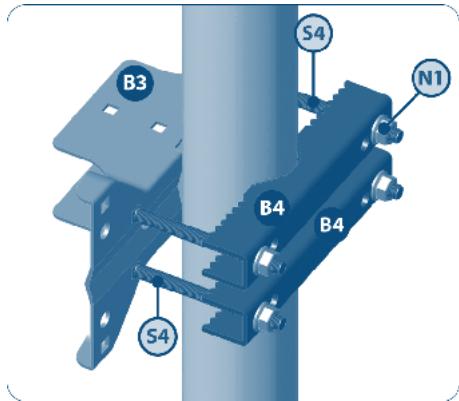

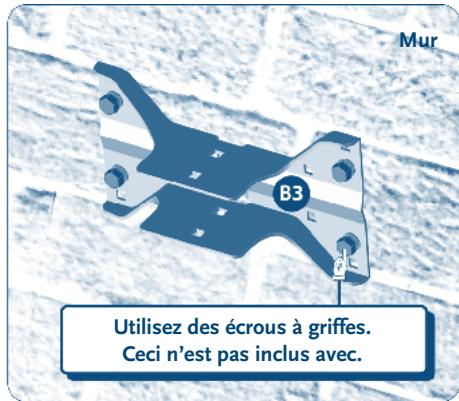

3. Installation du Bras de Fixation A

Selon l'emplacement de I'antenne et le type d installation vous devez posez le bras de fixation A (B3 sur la figure) soit en type rambarde de balcon ou en accroche murale. Soyez s ur que vous ees dans la bonne direction vers le satellite et qu'il n'y ait aucun obstacle. Afin de supporter le poids de I'antenne il va falloir bien visser les écrous (N1). Pour l'accroche murale des vis spéciales seront nécessaires selon votre type de mur, merci de les acheter séparément.

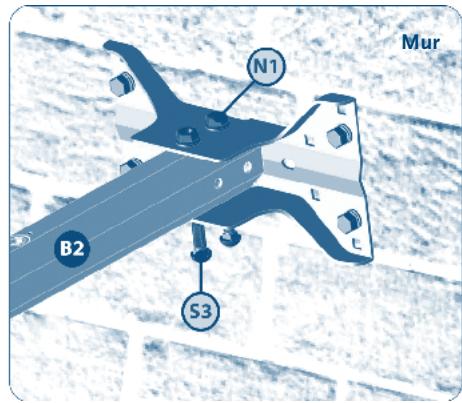

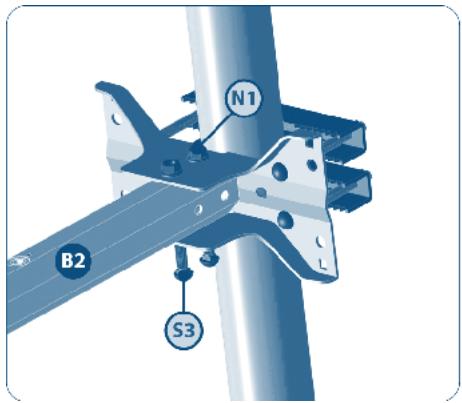

4. Le bras arrêté et les Bras de fixation A (B3)

Monter l'ensemble selon le schéma ci-joint, afin de pouvoir tenir correctement l'antenne, il va falloir bien visser les écrous (N1) selon le schéma.

3.3 Etape 3: Connecter l'antenne au récepteur

Après avoir installé l'antenne dans un espace à ciel ouvert et l'avoir montée de la façon souhaitation, l'étape suivante consiste à connecter l'ensemble.

Afin de pouvoir regarder vos programmes satellites préféres, vous devez connecter votre antennes satellite à un récepteur par un cable.

Le cable reliant l'antenne au récepteur satellite ne doit pas excéder 30m car cela diminuerait la qualité du signal.

L'utilisation d'un cable long ou de mauvaise qualité et d'une prise non isolée peut entraîner une perte du niveau de signal, il est donc préférible d'utiliser un cable coaxial RG6 (cable HF 17 VATG ou 19 VATG) afin de minimiser la perte de signal.

Comment préparer le cable?

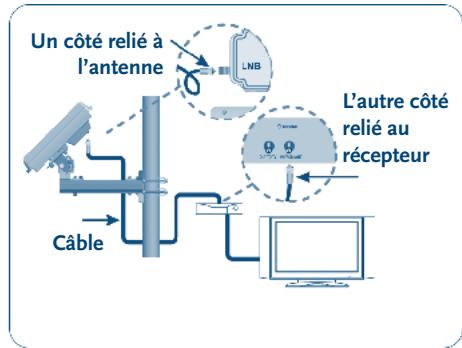

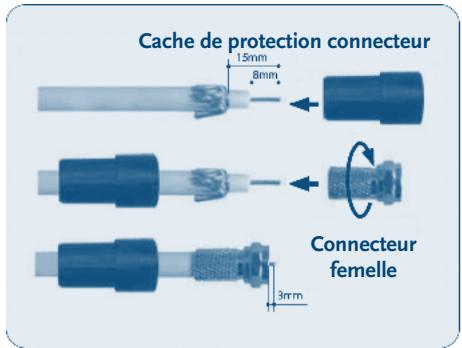

B- Comment connecter le cable à l'antenne et au récepteur utilisé ?

Il est essentiel que le cable coaxial ne soit pas endommagé ou tordu durant la procédure d'installation.

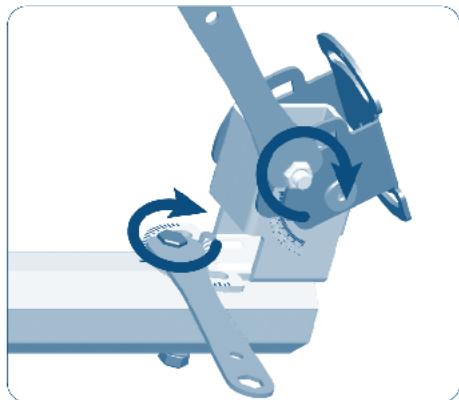

3.4 Etape 4: Menu Pointage de l'Antenne

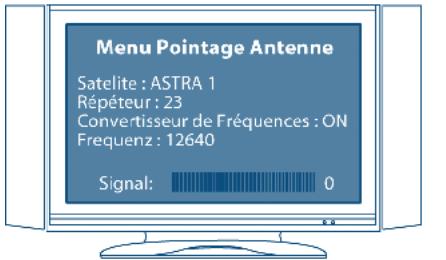

Lorsque tout est connecté, allumez la TV et le récepteur Satellite. Sélectionné le Menu Pointage de l'Antenne sur votre décodeur.

Cette image montre le niveau de signal et l'écran qui apparaître sur votre TV. N'oubliez pas demettre le Convertisseur de Fréquence Descendant sur ON.

Vou aurez besoin que quelqu'un reste devant la TV pour vous indiquer quand le signal sera «bon» tandis que vous serez à l'extérieur pour essayer de régler l'antenne le moyen possible.

Le niveau et la qualité du signal sont indiqués sur l'écran de TV ; ils fluctueront et changeront de couleur en fonction du réglage et du mouvement de l'antenne pendant que vous serez en train de pointer et de constater (azimuth, angle d'élévation et angle de déflexion).

Le niveau indique la puissance du signal et la couleur correspond à la qualité de réception du signal émanant du satellite choisi.

4.0 DÉPANNAGE POUR LA PREMIÈRE INSTALLATION

Si aucun signal n'est perçu, assurez-vous que les manuels d'utilisation du récepteur et de l'antenne ont été suivis correctement. Vérifiez les points suivants :

Assurez-vous que toutes les connexions de cable sont correctes et que chaque connexion est correctement placée et resserrée
Vérifiez que l'intérieur de chaque connecteur de cable est propre.
Vérifiez que l'Angle d'Azimut, d'Elevation et d'Inclinaison correspondent à votre situation géographique par le biais du code de zone.
Assurez-vous que les aiguilles d'Inclinaison et d'Elevation sont correctement alignées par rapport aux échelles. Ne vous reféréz pas à la rondelle ou à l'ancrage.
Assurez-vous que le réglage d'inclinaison n'est pas différent de celui recommandé en fonction de l'endetroit où est fixée l'antenne.
- Otez les composants spécifique à la TV existants, tel que le répartiteur TV, etc.; réduisez l'installation aux connexions de base stipulées dans ce guide. De tels composants ne fonctionneront pas avec le signal satellite et ils peuvent se couver dans le mur où vous ne pouvez les voir. Dans le doute, branchez directement le cable RG6 à votre récepteur.

Assurez-vous qu'il n'y ait pas d'obstacle (arbres, batiments, fenêtres, coins ou avances du toit, toute corps ou vos mains) – le signal ne passse pas à travers les feuilles, les branches, le verre, etc.
- Un cable RG6 en cuivre est fortement recommendé car il entraine une chute de tension continue plus faible que le cable RG6 cuivré, à conducteur central en acier.
- Un cable standard RG6 entraine trop de chute de tension continue et de baisse de signal; il ne peut être utilisé pour faire passer le signal satellite. Utilisez un cable coaxial RG6
- Nous n'encourageons pas l'utilisation de composants complémentaires immédiatement disponibles sur certains marchés. Ils pourraient ne pas fonctionner ou entraîner des chutes de tension continue et d'atténuation de base.
Assurez-vous que le cable du satellite est connecté à la "prise d'entrée" du satellite et non à la "prise d'entrée" de l'Antenne. La prise d'entrée de l'Antenne à l'arrière du récepteur sert à l'entrée de l'antenne hors émission ou à l'entrée du cable TV
Si tout a eté effectué correctement et qu'aucun signal n'est capte, changez légèrement le réglage de l'angle de l'angle d'élevation de l'antenne (+/- 2°, puis +/- 4° par rapport aux réglages exigés) et reconnexe la procédure.
Assurez-vous que la Carte d'Accès de votre récepteur est totalement insérée dans l'encoche prévue à cet effet et correctement orientée.

5.0 PERTE DE SIGNAL / RIDEAU DE PLUIE

Le signal du satellite peut être temporairement perdu pour des raisons de chutes inhabituelles de pluie. Une antennae alignee de façon optimale et un cable le plus court possible minimise le risque de Phenomene « rideau de pluie »
Assurez-vous que l'antenne soit fixeésolidement afin d'éviter qu'elle ne soitsortie de son alignement par un vent fort.
L'accumulation de neige sur l'antenne peut réduire la puissance du signal, la neige doit être balayée d'es que possible.
La croissance du feuillage dans la ligne de visée de l'antenne peut entraîner une perte progressive de qualité d'image.

6.0 INSTALLATION NÉCESSITANT UN CÂBLE LONG

Dans le cas d'installations pour lesquelles le cable RG6 reliant le(s) récepteur(s) au convertisseur de fréquences descendant excéderait plus de 100 mètres (150 mètres ou plus), comme dans unBATIMENT commercial ou un immeuble d'habitations, vous nevez utiliser un module survolteur dévoluteur de courant alternatively afin de polariser le convertisseur de fréquences descendant.

Vouss aurez aussi besoin d'un amplificateur de signal HF pour compenser la perte d'amplitude du signal sans quoi, votre antenné et votre récepteur ne fonctionneront pas correctement et pourrait être féquémment indisponibles en cas de météo défavorable. Pour ce qui est de telles installations, contactez un professionnel.

7.0 SPECIFICATION TECHNIQUES

Fréquence Satellite: 10.7 - 12.7 GHz

Polarisation: Bi-lineaire (Horizontale et Verticale)

Réception Satellite: 33.7 dBi à 12.7 GHz

LNB: Model SA61:LNB simple intégrée

Model SA62: LNB twin intégrée

Model SA64 : LNB Quad intégrées

Fréquence LNB: 950 - 1,950 / 1,100-2,150 MHz

Température d'utilisation: -30°C ~ +60°C

Poids: 4.5 kg (brut)

2.7 kg (net)

Sue 06/2010

A.1 CONTENU DE LA BOITE

No	Symbole	Part name	Image	Quantity
1	A1	Corps de l'Antenne		1
2	B1	Equerre de Support		1
3	B2	Support Principal		1
4	B3	Support de Fixation A		1
5	B4	Support de Fixation B		2
6	B5	Clé à Boulon		1
7	C1	Boussole		1
8	S1	Ancrage Hexagonal M6x18 SEMS2		3
9	S2	Ancrage Hexagonal M6x50 SEMS2		1
10	S3	Vis à Tête Bombée à Collet Carré M6x50		3
11	S4	Vis à Tête Bombée à Collet Carré M6x75		4
12	N1	Ecrou à Collet Carré M6		7

A.2 APPENDIX

Great Britain

eL East Longitude wL West Longitude B Latitude Az Azimuth EI Elevation Sk : Skew

		Turk sat	Astra 2A/2B/2D	Astra 1E-1H /IKR/2C	Hot bird 2/B/7A /8	Atlant lcbird	Hispa sat
			Euro bird 1				3
		42.0	28.2	19.2	13.0	5.0	30.0
		1C,2A	E	E	E	W	W
Aberdeen	Az	130.9	145.2	155.1	162.2	183.5	212.2
wL 2.1	El	14.6	19.8	22.4	23.7	25.0	20.8
B + 57.1	Sk	-24.2	-18.1	-13.2	-9.6	1.9	16.8
Boelfast	Az	126.3	140.2	150.1	157.2	178.9	208.7
wL 5.9	El	14.4	20.5	23.7	25.4	27.7	24.0
B + 54.6	Sk	-27.8	-21.7	-16.8	-13.0	-0.6	16.2
Ermiston	Az	129.6	143.9	154.1	161.5	184.0	214.0
wL 1.8	El	17.8	23.9	26.9	28.4	29.9	24.6
B + 52.5	Sk	-28.0	-21.0	-15.4	-11.1	2.5	19.9
Bradford	Az	130.1	144.5	154.6	161.9	184.0	213.7
wL 1.8	El	16.9	22.8	25.7	27.1	28.5	23.4
B + 53.8	Sk	-26.9	-20.1	-14.7	-10.6	2.3	19.1
Eristo	Az	128.1	142.7	152.9	160.1	183.1	213.6
wL 2.6	El	18.1	24.5	27.7	29.3	31.1	25.8
B + 51.5	Sk	-29.2	-22.2	-16.5	-12.1	1.9	20.1
Cardi	Az	127.9	142.1	152.3	159.7	182.4	212.9
wL 3.16	El	17.8	24.3	27.5	29.2	31.1	25.9
B + 51.49	Sk	-29.4	-22.5	-16.9	-12.5	1.5	19.8
Chichester	Az	130.0	144.5	154.9	167.4	185.4	215.8
wL0.778	El	19.4	25.8	28.9	30.4	31.5	25.6
B+50.83	Sk	-29.0	-21.5	-15.6	-11.0	3.4	21.7
Cowenry	Az	129.9	144.3	154.5	161.9	184.4	214.4
wL 1.5	El	18.0	21.1	27.0	28.6	30.0	24.5
B+52.42	Sk	-27.9	-20.9	-15.2	-10.9	2.7	20.2
Dover	Az	132.1	146.9	157.5	165.1	188.1	218.0
eL1.3	El	20.3	26.3	29.1	30.5	31.2	24.6
B + 51.1	Sk	-27.8	-20.1	-13.9	-9.3	5.1	22.7
Eduncourt	Az	129.4	143.6	153.6	160.7	182.2	211.4
wL 3.2	El	14.8	20.4	23.2	24.6	26.2	21.9
B + 56.0	Sk	-25.6	-19.4	-14.4	-10.7	1.2	16.9
Glasgow	Az	128.4	142.5	152.4	159.5	180.9	210.2
wL 4.2	El	14.4	20.1	23.0	24.5	26.4	22.3
B + 55.9	Sk	-26.0	-19.9	-15.1	-11.3	0.5	16.4
Greenwich	Az	131.0	145.6	153.0	156.0	186.4	216.4
eL0	El	19.4	25.5	28.4	28.4	30.9	24.7
B+51.48	Sk	-28.0	-20.6	-14.7	-14.7	4.0	21.7
Swansea	Az	127.1	141.2	151.3	158.7	181.3	211.9
wL 4.0	El	17.3	23.8	27.1	28.8	31.0	26.1
B + 51.6	Sk	-29.7	-22.9	-17.3	-13.1	0.8	19.2
Wolverha		Az	129.2	143.6	153.7	181.1	213.6
moton	El	17.5	23.6	26.7	28.2	29.8	24.6
wL 2.2	Sk	-28.1	-21.2	-15.6	-11.3	2.1	19.6
B + 52.6
York	Az	130.9	145.3	155.4	162.6	184.8	214.4
wL 0.08	El	17.2	22.9	25.7	27.1	28.3	23.0
B+53.95	Sk	-26.4	-19.6	-14.2	-10.0	2.9	19.4

		Turk sat	Astra 2A/2B/2D	Astra 1E-1H/1K/2C	Hot bird 2B/7A /8	Atlant lbird	Hispa sat
		IC,2A	Euro bird 1				3 IC,1D
		42.0 E	28.2 E	19.2 E	13.0 E	5.0 W	30.0 W
Ivermess wL 4.2 B + 57.5	Az	129.0	143.0	152.8	159.8	180.9	209.8
	El	13.4	18.8	21.5	22.9	24.6	20.8
	Sk	-24.7	-18.9	-14.2	-10.7	0.5	15.5
Kingston upon hul wL.0.33 B+53.75	Az	131.5	148.0	156.3	163.6	165.8	215.2
	El	17.6	23.4	26.1	27.4	28.5	22.9
	Sk	-26.3	-19.3	-13.8	-9.6	3.4	20.0
Leeks wL 1.6 B + 53.8	Az	130.3	144.7	154.8	162.1	184.2	213.8
	El	17.0	22.8	25.7	27.1	28.5	23.3
	Sk	-26.8	-20.0	-14.6	-10.5	2.5	19.2
Ukarapol wL 2.9 B + 53.4	Az	128.8	143.1	153.2	160.4	182.6	212.5
	El	16.6	22.7	25.7	27.3	29.0	24.1
	Sk	-27.7	-21.0	-15.6	-11.5	1.6	18.7
Loicostor wL 1.08 B+52.63	Az	130.1	141.8	155.1	162.5	184.9	211.8
	El	18.1	24.1	27.0	28.4	29.7	24.2
	Sk	-27.6	-20.5	-14.8	-10.5	3.0	20.3
London wL 0.2 B + 51.5	Az	130.8	145.4	155.8	163.4	186.2	216.2
	El	19.3	25.4	28.3	29.8	30.9	24.8
	Sk	-28.1	-20.7	-14.8	-10.3	3.8	21.6
Marichess wL 2.3 B + 53.5	Az	129.5	143.8	154.0	161.3	183.4	213.2
	El	16.9	22.9	25.8	27.3	28.9	23.8
	Sk	-27.3	-20.6	-15.2	-11.1	2.0	19.0
Nawcoast e uponlyne wL 1.6 B + 55.0	Az	130.7	145.0	155.1	162.4	184.1	213.4
	El	16.2	21.8	24.5	25.9	27.2	22.3
	Sk	-25.8	-19.2	-14.0	-10.0	2.4	18.4
No-wich eL 1.3 B + 52.6	Az	132.7	147.4	157.9	165.4	187.9	217.4
	El	19.2	24.8	27.6	28.9	29.6	23.3
	Sk	-26.5	-19.1	-13.2	-8.8	4.8	21.7
Keilingham wL 1.3 B + 52.9	Az	130.2	144.6	154.9	162.3	184.6	214.5
	El	17.8	23.7	26.6	28.1	29.5	24.0
	Sk	-27.4	-20.4	-14.8	-10.6	2.8	20.0
Mayouth wL 4.2; B + 50.4	Az	126.5	140.5	150.7	158.1	181.0	212.1
	El	17.9	24.7	28.2	30.0	32.3	27.3
	Sk	-30.8	-23.9	-18.2	-13.8	0.7	19.8
Portsmouth wL 1.1 B + 50.8	Az	129.6	144.1	154.5	162.0	185.0	215.5
	El	19.3	25.6	28.7	30.3	31.7	25.8
	Sk	-29.1	-21.8	-15.8	-11.2	3.2	21.5
Saratfield wL 1.5 B + 53.4	Az	130.2	144.6	154.8	162.1	184.4	214.1
	El	17.3	23.2	26.1	27.6	28.0	23.7
	Sk	-27.1	-20.2	-14.7	-10.5	2.6	19.5
Southampton wL 1.38 B+50.9	Az	129.4	143.8	154.2	161.7	184.7	215.1
	El	19.1	25.5	28.6	30.1	31.6	25.8
	Sk	-29.2	-21.9	-15.9	-11.4	2.9	21.3
