SLIMSAT SA62 - Antenne satellite STRONG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SLIMSAT SA62 STRONG au format PDF.
| Type d'antenne | Parabolique plate |
| Tête LNB intégrée | Oui (simple, twin ou quad) |
| Compatibilité satellite | Astra et autres |
| Réception | Numérique DVB-S |
| Polarisation | Circulaire |
| Installation | Murale ou sur pied |
| Matériau du boîtier | Plastique résistant |
| Dimensions | Compacte, format plat |
| Poids | Léger (environ 4 kg) |
| Alimentation LNB | Via câble coaxial |
| Connecteurs | F-type |
| Résistance aux intempéries | Oui, étanche |
| Montage facile | Oui, avec support inclus |
| Compatibilité DiSEqC | Oui |
| Couleur | Blanc |
| Garantie | Non précisé |
FOIRE AUX QUESTIONS - SLIMSAT SA62 STRONG
Questions des utilisateurs sur SLIMSAT SA62 STRONG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Antenne satellite au format PDF gratuitement ! Retrouvez votre notice SLIMSAT SA62 - STRONG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SLIMSAT SA62 de la marque STRONG.
MODE D'EMPLOI SLIMSAT SA62 STRONG
Manuel d'utilisation
Sommaire
1.0 QU'EST-CE QUE SLIMSAT? 2 2.0 CONSIGNES DE SÉCURITÉ 2
3.0 COMMENT L'INSTALLER? 3
3.1 Étape 1 - Où l'installer? 3 3.2 Étape 2: L'installation 4 3.3 Étape 3: Connecter l'antenne au récepteur 6 3.4 Étape 4: Menu Pointage de l'Antenne 7
4.0 DÉPANNAGE POUR LA PREMIÈRE INSTALLATION 7 5.0 PERTE DE SIGNAL / RIDEAU DE PLUIE 8 6.0 INSTALLATION NÉCESSITANT UN CÂBLE LONG 8 7.0 SPACING TECHNIQUES 9 A.1 CONTENU DE LA BOITE 9 A.2 APPENDIX
SLIMSAT est une Antenne Satellite à guide d'onde avec Bipolarisation Linéaire; elle peut recevoir le signal des principaux satellites et remplaçer votre ancienne parabole classique de 65 cm.
Petite, discrète et facile à utiliser, elle peut être installée en quelques minutes et utilisée comme antenne portable pour toute réception satellite.
SLIMSAT peut être utilisée aussi bien pour la réception de chaînes en clair que cryptées (ces dernières exigeant la souscription d'un abonnement auprès d'un opérateur) ; elle peut aussi recevoir toutes les chaînes Haute Définition avec une qualité d'image supérieure.
Pour l'utilisation et l'installation, veuillez lire attentivement les instructions et les modalités d'installation du matériel suivantes.
2.0 Consignes de sécurité
- Avant d'utiliser ce produit, veuillez lire attentivement ce manuel et suivre soigneusement toutes les instructions d'installation, de montage et d'utilisation.
- Les instructions doivent être respectées afin d'éviter tout problème technique.
- Tout champ électrique ou magnétique lié aux SLIMSAT peut entrainer une mauvaise réception et même couper complètement le signal. Ne percez pas la protection en plastique de l'antenne qui la rend étanche et la protège de l'humidité.
- Manipulez l'antenne avec précaution car tout choc risque d'endommager les composants électroniques. N'ouvrez pas le cache de protection, toute tentative de réparation par une personne non qualifiée peut être dangereuse et entraîner l'annulation de la garantie.
- Tout obstacle (bâtiments, arbres, etc.) bloquera la réception du signal provenant du satellite vers l'antenne.
N'appliquez aucune peinture ni autre substance sur le cache de protection de l'antenne, ILA bloquerait la reception du signal provenant du satellite. Le cable reliant l'antenne au recepteur Satellite ne doit pas exceder 30m car cela diminuerait la qualite du signal. L'utilisation d'une prise non isolée entraînera une perte du niveau de signal. N'oubliez pas d'ajuster l'antenna et la console à polarité croisée (pour l'angle de déflexion, veuillez vous référer à l'étape 5.) Resserrez toutes les vis de l'antenne lorsque vous avez terminé les réglages. - Ce produit contient une LNB, il est interdir d'en ajouter, de la changer ou de la modifier. Pour obtenir des renseignements plus précis quant aux indications ci-dessus ou pour toute information, veuillez contacter votre détaillant ou le service après-vente.
Avertissement !!!
Les antennes installées de façon incorrecte ou sur une structure inadéquate sont fortement susceptibles d'entraîner des dommages. Ces dommages peuvent être très importants voire mortels. Le propriétaire et l'installateur assument l'entière responsabilité de l'installation sensée supporter toutes les charges (poids, vent et glace) et de l'étanchéité aux fuites. En raison de nombreuses demandes dont les tenants sont inconnus, le fabricant n'acceptera pas que sa responsabilité soit engagée pour tout dommage causé par un système satellite.
3.0 Comment l'installer?
En suivant les instructions pas à pas, vous pourrez installer facilement SLIMSAT vous-même ou faire appel à un installateur professionnel.
Avant d'installer votre antenne, assurez-vous que la boîte SLIMSAT contient toutes les pièces listées dans l'APPENDICE. En cas de pièce manquante, veuillez contacter votre distributeur.
3.1 Étape 1 - Où l'installer?
Afin de recevoir un signal provenant du Satellite, SLIMSAT doit être installée dans un espace à ciel ouvert (à l'extérieur de la maison ou de l'appartement), en direction du satellite vers l'équateur. Vous aurez besoin d'une boussole afin d'orienter avec exactitude SLIMSAT vers le satellite (A noter : veuillez vous reférer à la table des angles d'Azimut que vous trouverez dans les dernières pages de ce manuel).
Afin d'assurer une lecture précise de la boussole, restez éloignés de grands objets métalliques, plus particulièrement des câbles électriques, et effectuez plusieurs lectures.
Assurez-vous qu'il n'y ait aucun obstacle susceptible de diminuer la qualité de réception du signal devant SLIMSAT, tels que des bâtiments ou des arbres (gardez à l'esprit que les arbres vont grandir et qu'ils pourront alors bloquer le signal). Afin de fixer et d'installer facilement votre antenne, CHOISSEZ un endroit aisément accessible, sans danger potentiel pour l'installation.
Envisagez une manière discrète de passer votre câble depuis SLIMSAT jusqu'à votre Terminal Utilisateur. L'antenne ne doit pas être trop éloignée de votre récepteur satellite ; un câble de plus de 30 mètres pourrait diminuer la qualité du signal.
Réception du signal de mauvaise qualité
Réception du signal de bonne qualité
3.2 Étape 2 - l'installation
Afin d'installer correctement votre antenne, vous devez voir les angles d'inclinaison, azimuth et d'élevation en vous référant au tableau à la fin du manuel. Si vous ne trouvez pas dans la liste votre ville exacte, merci de prendre la ville la plus proche qui est citée dans le tableau. Nous allons vous donner un exemple d'installation pour recevoir le Satellite ASTRA1 dans la région de Brest en
En France, les angles fournis selon le tableau sont
Inclinaison: -19,7°

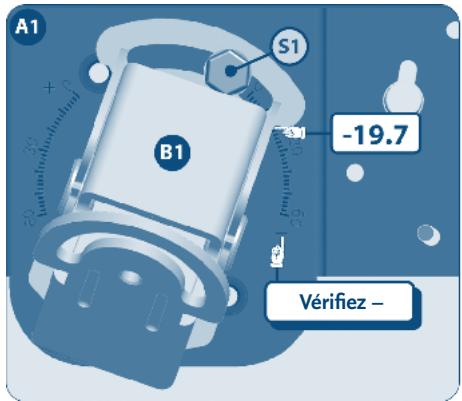

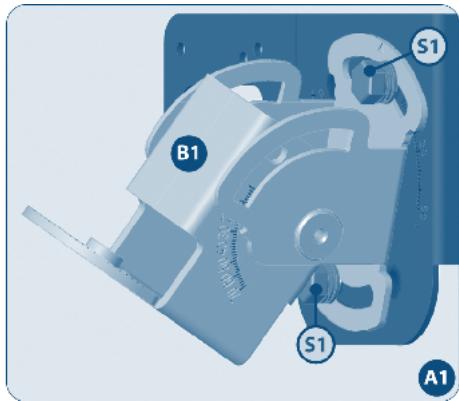

1. Fixer l'inclinaison (joindre le bras de fixation carré à l'arrière de l'antenne)
Visser avec la vis S3 le bras à l'antenne selon le schéma ci-dessous, tout en respectant bien l'angle d'inclinaison de votre ville (selon le tableau à la fin du manuel), dans notre exemple c'est -19,7°.

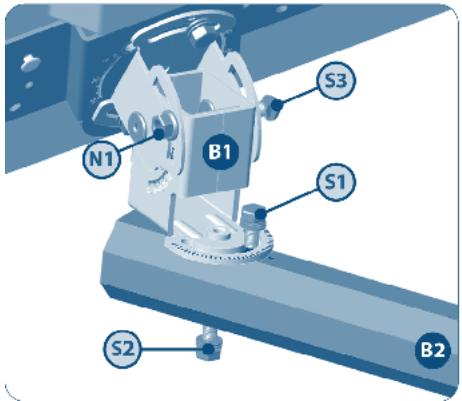

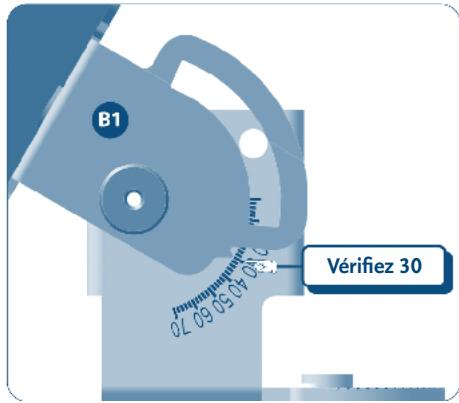

2. Fixer l'angle d'élévation (entre l'antenne et le support de fixation)
Soulever ou baisser délicatement l'antenne afin d'atteindre l'angle d'élévation voulu selon le schéma ci-dessous, ne pas fixer à ce stade encore avec la vis et l'écrou.

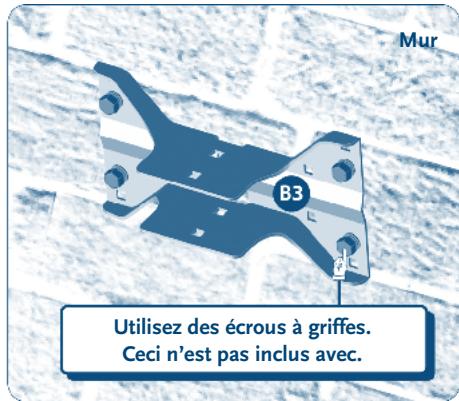

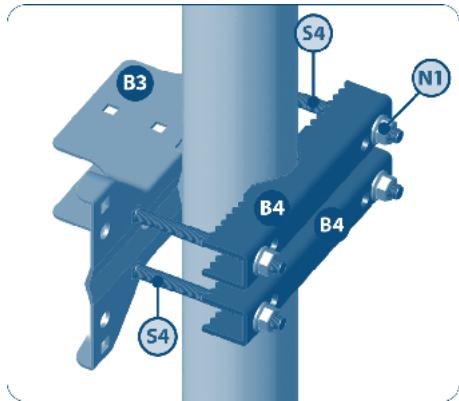

3. Installation du bras de fixation a
Selon l'emplacement de l'antenne et le type d'installation, vous devez poser le bras de fixation A (B3 sur la figure) soit en type rambarde de balcon ou en accroche murale. Soyez sûr que vous êtes dans la bonne direction vers le satellite et qu'il n'y ait aucun obstacle. Afin de supporter le poids de l'antenne, il faudra bien visser les écrous (N1). Pour l'accroche murale, des vis spéciales seront nécessaires selon votre type de mur, merci de les acheter séparément.

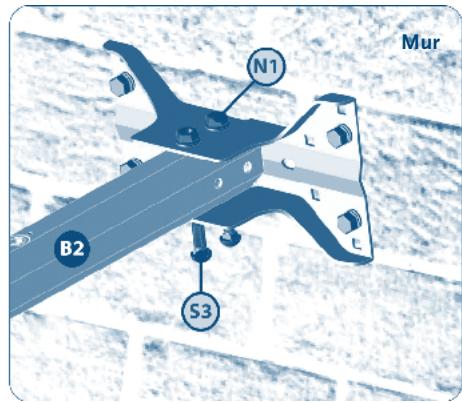

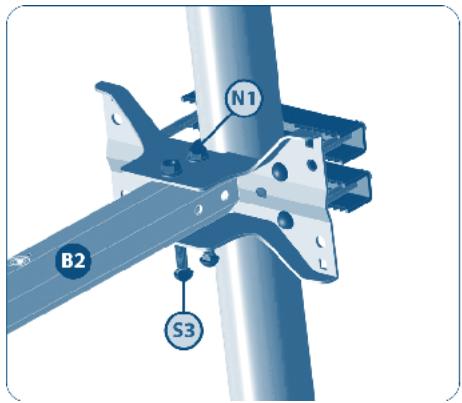

4. Le bras arrêté et les bras de fixation a (B3)
Monter l'ensemble selon le schéma ci-joint, afin de pouvoir tenir correctement l'antenne, il va falloir bien visser les écrous (N1) selon le schéma.
3.3 Étape 3: connecter l'antenne au récepteur
Après avoir installé l'antenne dans un espace à ciel ouvert et l'avoir montée de la façon souhaitée, l'étape suivante consiste à connecter l'ensemble.
Afin de pouvoir regarder vos programmes satellites préférés, vous devez connecter votre antenne satellite à un récepteur par un câble.
Le câble reliant l'antenne au récepteur satellite ne doit pas excéder 30m car cela diminuerait la qualité du signal.
L'utilisation d'un câble long ou de mauvaise qualité et d'une prise non isolée peut entraîner une perte du niveau de signal, il est donc préférable d'utiliser un câble coaxial RG6 (câble HF 17 VATG ou 19 VATG) afin de minimiser la perte de signal.

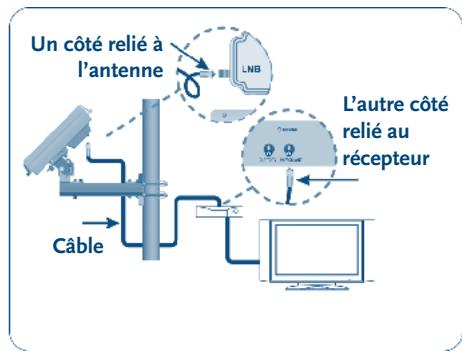

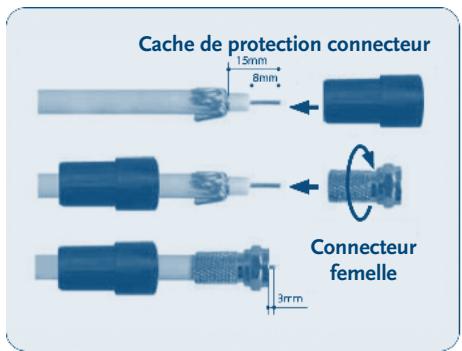

B- comment connecter le câble à l'antenne et au récepteur utilisé ?
Il est essentiel que le câble coaxial ne soit pas endommagé ou tordu durant la procédure d'installation.

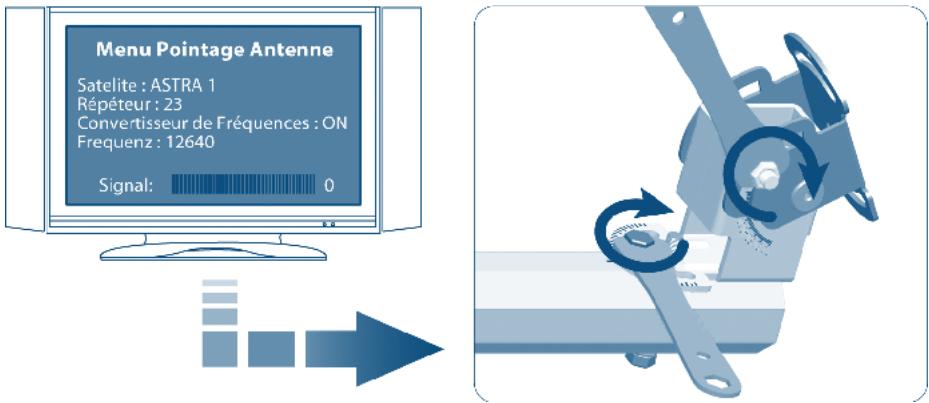

3.4 Étape 4: menu pointage de l'antenne
Lorsque tout est connecté, allumez la TV et le récepteur Satellite. Sélectionnez le Menu Pointage de l'Antenne sur votre décodeur.
Cette image montre le niveau de signal et l’écran qui apparaît sur votre TV. N’oubliez pas de mettre le Convertisseur de Fréquence Descendant sur ON.
Vous aurez besoin que quelqu'un reste devant la TV pour vous indiquer quand le signal sera «bon» tandis que vous serez à l'extérieur pour essayer de régler l'antenne le mieux possible.
Le niveau et la qualité du signal sont indiqués sur l'écran de TV ; ils fluctueront et changeront de couleur en fonction du réglage et du mouvement de l'antenne pendant que vous serez en train de pointer et de constater (azimuth, angle d'élévation et angle de déflexion).
Le niveau indique la puissance du signal et la couleur correspond à la qualité de réception du signal émanant du satellite choisi.
4.0 Dépannage pour la première installation
Si aucun signal n'est perçu, assurez-vous que les manuels d'utilisation du récepteur et de l'antenne ont été suivis correctement. Vérifiez les points suivants :
Assurez-vous que toutes les connexions de câble sont correctes et que chaque connexion est correctement placée et resserrée. Vérifiez que l'intérieur de chaque connecteur de câble est propre. Vérifiez que l'angle d'azimut, d'elevation et d'inclinaison correspondent à votre situation géographique par le biais du code de zone. Assurez-vous que les aiguilles d'inclinaison et d'elevation sont correctement alignées par rapport aux échelles. Ne vous référez pas à la rondelle ou à l'ancrage. Assurez-vous que le réglage d'inclinaison n'est pas différent de celui recommandé en fonction de l'endroit où est fixée l'antenne. - Otez les composants spécifiques à la TV existants, tels que le répartiteur TV, etc. ; réduisez l'installation aux connexions de base stipulées dans ce guide. De tels composants ne fonctionneront pas avec le signal satellite et ils peuvent se cacher dans le mur où vous ne pouvez les voir. Dans le doute, branchez directement le câble RG6 à votre récepteur.
Assurez-vous qu'il n'y ait pas d'obstacle (arbres, bâtiments, fenêtres, coins ou avancées du toit, tout corps ou vos mains) – le signal ne passe pas à travers les feuilles, les branches, le verre, etc. - Un câble RG6 en cuivre est fortement recommandé car il entraîne une chute de tension continue plus faible que le câble RG6 cuivré, à conducteur central en acier. - Un câble standard RG6 entraîne trop de chute de tension continue et de baisse de signal; il ne peut être utilisé pour faire passer le signal satellite. Utilisez un câble coaxial RG6 - Nous n'encourageons pas l'utilisation de composants complémentaires immédiatement disponibles sur certains marchés. Ils pourraient ne pas fonctionner ou entraîner des chutes de tension continue et d'atténuation de base. Assurez-vous que le câble du satellite est connecté à la "prise d'entrée" du satellite et non à la "prise d'entrée" de l'Antenne. La prise d'entrée de l'Antenne à l'arrière du récepteur sert à l'entrée de l'antenne hors émission ou à l'entrée du câble TV Si tout a été effectué correctement et qu'aucun signal n'est capté, changez légèrement le réglage de l'angle de l'angle d'élevation de l'antenne (+/- 2°, puis +/- 4° par rapport aux réglages exigés) et reconnectez la procédure. Assurez-vous que la Carte d'Accès de votre récepteur est totalement insérée dans l'encoche prévue à cet effet et correctement orientée.
5.0 PERTE De SIGNAL / RIDEAU de PLUIE
Le signal du satellite peut être temporairement perdu pour des raisons de chutes inhabituelles de pluie. Une antenne alignée de façon optimale et un câble le plus court possible minimisent le risque de phénomène « rideau de pluie ». Assurez-vous que l'antenne soit fixée solidement afin d'éviter qu'elle ne sorte de son alignement par un vent fort. L'accumulation de neige sur l'antenne peut réduire la puissance du signal, la neige doit être balayée dès que possible. La croissance du feuillage dans la ligne de visée de l'antenne peut entraîner une perte progressive de qualité d'image.
6.0 Installation nécessitant un câble LONG
Dans le cas d'installations pour lesquelles le câble RG6 reliant le(s) récepteur(s) au convertisseur de fréquences descendant excéderait plus de 100 mètres (150 mètres ou plus), comme dans un BATIMENT commercial ou un immeuble d'habitations, vous nevez utiliser un module survolteur dévoluteur de courant alternatively afin de polariser le convertisseur de fréquences descendant.
Vous aurez aussi besoin d'un amplificateur de signal HF pour compenser la perte d'amplitude du signal, sinon, votre antenne et votre récepteur ne fonctionneront pas correctement et pourraient être fréquemment indisponibles en cas de météo défavorable. Pour ce qui est de telles installations, contactez un professionnel.
7.0 Specification techniques
Fréquence Satellite: 10.7 - 12.75 GHz
Polarisation: Bi-linéaire (Horizontale et Verticale)
Réception Satellite: 33.7 dBi à 12.7 GHz
LNB: Modèle SA61: LNB simple intégrée
Model SA62: LNB twin intégrée
Modèle SA64 : LNB Quad intégrées
Fréquence LNB: 950 - 1,950 / 1,100-2,150 MHz
Température d'utilisation: -30°C ~ +60°C
Poids: 4.5 kg (brut)
2.7 kg (net)
Sue 06/2010
A.1 contenu de la boite
| No | Symbole | Part name | Image | Quantity |
| 1 | A1 | Corps de l'Antenne | 1 | |
| 2 | B1 | Equerre de Support | 1 | |
| 3 | B2 | Support Principal | 1 | |
| 4 | B3 | Support de Fixation A | 1 | |
| 5 | B4 | Support de Fixation B | 2 | |
| 6 | B5 | Clé à Boulon | 1 | |
| 7 | C1 | Boussole | 1 | |
| 8 | S1 | Ancrage Hexagonal M6x18 SEMS2 | 3 | |
| 9 | S2 | Ancrage Hexagonal M6x50 SEMS2 | 1 | |
| 10 | S3 | Vis à Tête Bombée à Collet Carré M6x50 | 3 | |
| 11 | S4 | Vis à Tête Bombée à Collet Carré M6x75 | 4 | |
| 12 | N1 | Ecrou à Collet Carré M6 | 7 |
eL Est Longitude wL Ouest Longitude B Latitude Az Azimuth EI Elevation Sk : Skew
| Turk sat | Astra 2A/2B/2D | Astra 1E-1H /IKR/2C | Hot bird 2/B/7A /8 | Atlant lcbird | Hispa sat | ||
| Euro bird 1 | 3 | ||||||
| 42.0 | 28.2 | 19.2 | 13.0 | 5.0 | 30.0 | ||
| 1C,2A | E | E | E | W | W | ||
| Aberdeen | Az | 130.9 | 145.2 | 155.1 | 162.2 | 183.5 | 212.2 |
| wL 2.1 | El | 14.6 | 19.8 | 22.4 | 23.7 | 25.0 | 20.8 |
| B + 57.1 | Sk | -24.2 | -18.1 | -13.2 | -9.6 | 1.9 | 16.8 |
| Boelfast | Az | 126.3 | 140.2 | 150.1 | 157.2 | 178.9 | 208.7 |
| wL 5.9 | El | 14.4 | 20.5 | 23.7 | 25.4 | 27.7 | 24.0 |
| B + 54.6 | Sk | -27.8 | -21.7 | -16.8 | -13.0 | -0.6 | 16.2 |
| Ermiston | Az | 129.6 | 143.9 | 154.1 | 161.5 | 184.0 | 214.0 |
| wL 1.8 | El | 17.8 | 23.9 | 26.9 | 28.4 | 29.9 | 24.6 |
| B + 52.5 | Sk | -28.0 | -21.0 | -15.4 | -11.1 | 2.5 | 19.9 |
| Bradford | Az | 130.1 | 144.5 | 154.6 | 161.9 | 184.0 | 213.7 |
| wL 1.8 | El | 16.9 | 22.8 | 25.7 | 27.1 | 28.5 | 23.4 |
| B + 53.8 | Sk | -26.9 | -20.1 | -14.7 | -10.6 | 2.3 | 19.1 |
| Eristo | Az | 128.1 | 142.7 | 152.9 | 160.1 | 183.1 | 213.6 |
| wL 2.6 | El | 18.1 | 24.5 | 27.7 | 29.3 | 31.1 | 25.8 |
| B + 51.5 | Sk | -29.2 | -22.2 | -16.5 | -12.1 | 1.9 | 20.1 |
| Cardi | Az | 127.9 | 142.1 | 152.3 | 159.7 | 182.4 | 212.9 |
| wL 3.16 | El | 17.8 | 24.3 | 27.5 | 29.2 | 31.1 | 25.9 |
| B + 51.49 | Sk | -29.4 | -22.5 | -16.9 | -12.5 | 1.5 | 19.8 |
| Chichester | Az | 130.0 | 144.5 | 154.9 | 167.4 | 185.4 | 215.8 |
| wL0.778 | El | 19.4 | 25.8 | 28.9 | 30.4 | 31.5 | 25.6 |
| B+50.83 | Sk | -29.0 | -21.5 | -15.6 | -11.0 | 3.4 | 21.7 |
| Cowenry | Az | 129.9 | 144.3 | 154.5 | 161.9 | 184.4 | 214.4 |
| wL 1.5 | El | 18.0 | 21.1 | 27.0 | 28.6 | 30.0 | 24.5 |
| B+52.42 | Sk | -27.9 | -20.9 | -15.2 | -10.9 | 2.7 | 20.2 |
| Dover | Az | 132.1 | 146.9 | 157.5 | 165.1 | 188.1 | 218.0 |
| eL1.3 | El | 20.3 | 26.3 | 29.1 | 30.5 | 31.2 | 24.6 |
| B + 51.1 | Sk | -27.8 | -20.1 | -13.9 | -9.3 | 5.1 | 22.7 |
| Eduncourt | Az | 129.4 | 143.6 | 153.6 | 160.7 | 182.2 | 211.4 |
| wL 3.2 | El | 14.8 | 20.4 | 23.2 | 24.6 | 26.2 | 21.9 |
| B + 56.0 | Sk | -25.6 | -19.4 | -14.4 | -10.7 | 1.2 | 16.9 |
| Glasgow | Az | 128.4 | 142.5 | 152.4 | 159.5 | 180.9 | 210.2 |
| wL 4.2 | El | 14.4 | 20.1 | 23.0 | 24.5 | 26.4 | 22.3 |
| B + 55.9 | Sk | -26.0 | -19.9 | -15.1 | -11.3 | 0.5 | 16.4 |
| Greenwich | Az | 131.0 | 145.6 | 153.0 | 156.0 | 186.4 | 216.4 |
| eL0 | El | 19.4 | 25.5 | 28.4 | 28.4 | 30.9 | 24.7 |
| B+51.48 | Sk | -28.0 | -20.6 | -14.7 | -14.7 | 4.0 | 21.7 |
| Swansea | Az | 127.1 | 141.2 | 151.3 | 158.7 | 181.3 | 211.9 |
| wL 4.0 | El | 17.3 | 23.8 | 27.1 | 28.8 | 31.0 | 26.1 |
| B + 51.6 | Sk | -29.7 | -22.9 | -17.3 | -13.1 | 0.8 | 19.2 |
| Wolverha | Az | 129.2 | 143.6 | 153.7 | 181.1 | 213.6 | |
| moton | El | 17.5 | 23.6 | 26.7 | 28.2 | 29.8 | 24.6 |
| wL 2.2 | Sk | -28.1 | -21.2 | -15.6 | -11.3 | 2.1 | 19.6 |
| B + 52.6 | |||||||
| York | Az | 130.9 | 145.3 | 155.4 | 162.6 | 184.8 | 214.4 |
| wL 0.08 | El | 17.2 | 22.9 | 25.7 | 27.1 | 28.3 | 23.0 |
| B+53.95 | Sk | -26.4 | -19.6 | -14.2 | -10.0 | 2.9 | 19.4 |
| Turk sat | Astra 2A/2B/2D | Astra 1E-1H/1K/2C | Hot bird 2B/7A /8 | Atlant lbird | Hispa sat | ||
| IC,2A | Euro bird 1 | 3 IC,1D | |||||
| 42.0 E | 28.2 E | 19.2 E | 13.0 E | 5.0 W | 30.0 W | ||
| Ivermess wL 4.2 B + 57.5 | Az | 129.0 | 143.0 | 152.8 | 159.8 | 180.9 | 209.8 |
| El | 13.4 | 18.8 | 21.5 | 22.9 | 24.6 | 20.8 | |
| Sk | -24.7 | -18.9 | -14.2 | -10.7 | 0.5 | 15.5 | |
| Kingston upon hul wL.0.33 B+53.75 | Az | 131.5 | 148.0 | 156.3 | 163.6 | 165.8 | 215.2 |
| El | 17.6 | 23.4 | 26.1 | 27.4 | 28.5 | 22.9 | |
| Sk | -26.3 | -19.3 | -13.8 | -9.6 | 3.4 | 20.0 | |
| Leeks wL 1.6 B + 53.8 | Az | 130.3 | 144.7 | 154.8 | 162.1 | 184.2 | 213.8 |
| El | 17.0 | 22.8 | 25.7 | 27.1 | 28.5 | 23.3 | |
| Sk | -26.8 | -20.0 | -14.6 | -10.5 | 2.5 | 19.2 | |
| Ukarapol wL 2.9 B + 53.4 | Az | 128.8 | 143.1 | 153.2 | 160.4 | 182.6 | 212.5 |
| El | 16.6 | 22.7 | 25.7 | 27.3 | 29.0 | 24.1 | |
| Sk | -27.7 | -21.0 | -15.6 | -11.5 | 1.6 | 18.7 | |
| Loicostor wL 1.08 B+52.63 | Az | 130.1 | 141.8 | 155.1 | 162.5 | 184.9 | 211.8 |
| El | 18.1 | 24.1 | 27.0 | 28.4 | 29.7 | 24.2 | |
| Sk | -27.6 | -20.5 | -14.8 | -10.5 | 3.0 | 20.3 | |
| London wL 0.2 B + 51.5 | Az | 130.8 | 145.4 | 155.8 | 163.4 | 186.2 | 216.2 |
| El | 19.3 | 25.4 | 28.3 | 29.8 | 30.9 | 24.8 | |
| Sk | -28.1 | -20.7 | -14.8 | -10.3 | 3.8 | 21.6 | |
| Marichess wL 2.3 B + 53.5 | Az | 129.5 | 143.8 | 154.0 | 161.3 | 183.4 | 213.2 |
| El | 16.9 | 22.9 | 25.8 | 27.3 | 28.9 | 23.8 | |
| Sk | -27.3 | -20.6 | -15.2 | -11.1 | 2.0 | 19.0 | |
| Nawcoast e uponlyne wL 1.6 B + 55.0 | Az | 130.7 | 145.0 | 155.1 | 162.4 | 184.1 | 213.4 |
| El | 16.2 | 21.8 | 24.5 | 25.9 | 27.2 | 22.3 | |
| Sk | -25.8 | -19.2 | -14.0 | -10.0 | 2.4 | 18.4 | |
| No-wich eL 1.3 B + 52.6 | Az | 132.7 | 147.4 | 157.9 | 165.4 | 187.9 | 217.4 |
| El | 19.2 | 24.8 | 27.6 | 28.9 | 29.6 | 23.3 | |
| Sk | -26.5 | -19.1 | -13.2 | -8.8 | 4.8 | 21.7 | |
| Keilingham wL 1.3 B + 52.9 | Az | 130.2 | 144.6 | 154.9 | 162.3 | 184.6 | 214.5 |
| El | 17.8 | 23.7 | 26.6 | 28.1 | 29.5 | 24.0 | |
| Sk | -27.4 | -20.4 | -14.8 | -10.6 | 2.8 | 20.0 | |
| Mayouth wL 4.2; B + 50.4 | Az | 126.5 | 140.5 | 150.7 | 158.1 | 181.0 | 212.1 |
| El | 17.9 | 24.7 | 28.2 | 30.0 | 32.3 | 27.3 | |
| Sk | -30.8 | -23.9 | -18.2 | -13.8 | 0.7 | 19.8 | |
| Portsmouth wL 1.1 B + 50.8 | Az | 129.6 | 144.1 | 154.5 | 162.0 | 185.0 | 215.5 |
| El | 19.3 | 25.6 | 28.7 | 30.3 | 31.7 | 25.8 | |
| Sk | -29.1 | -21.8 | -15.8 | -11.2 | 3.2 | 21.5 | |
| Saratfield wL 1.5 B + 53.4 | Az | 130.2 | 144.6 | 154.8 | 162.1 | 184.4 | 214.1 |
| El | 17.3 | 23.2 | 26.1 | 27.6 | 28.0 | 23.7 | |
| Sk | -27.1 | -20.2 | -14.7 | -10.5 | 2.6 | 19.5 | |
| Southampton wL 1.38 B+50.9 | Az | 129.4 | 143.8 | 154.2 | 161.7 | 184.7 | 215.1 |
| El | 19.1 | 25.5 | 28.6 | 30.1 | 31.6 | 25.8 | |
| Sk | -29.2 | -21.9 | -15.9 | -11.4 | 2.9 | 21.3 | |
