Type de produit	Commutateur réseau non géré
Marque	ABUS
Modèle	ITAC10100
Dimensions (L x P x H)	Environ 120 x 75 x 25 mm
Poids	Environ 200 g
Alimentation	Adaptateur secteur 5V DC, 1A
Nombre de ports	5 ports Ethernet 10/100 Mbps
Auto-négociation	Oui, détection automatique de la vitesse
Auto MDI/MDIX	Oui, pas besoin de câble croisé
Fonctions principales	Commutation store-and-forward, QoS de base
Normes supportées	IEEE 802.3, 802.3u, 802.3x
Entretien et nettoyage	Débrancher, nettoyer avec un chiffon sec
Sécurité	Boîtier métallique résistant, ventilation passive
Pièces détachées et réparabilité	Adaptateur secteur disponible, réparation non prévue
Informations générales	Utilisation intérieure, température 0-40°C

FOIRE AUX QUESTIONS - ITAC10100 ABUS

Comment installer le commutateur ABUS ITAC10100 ?

Branchez l'adaptateur secteur, puis connectez vos appareils réseau aux ports Ethernet à l'aide de câbles RJ45. Le commutateur est prêt à l'emploi, aucune configuration n'est nécessaire.

Quels câbles utiliser avec ce commutateur ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure. La fonction Auto MDI/MDIX permet d'utiliser aussi bien des câbles droits que croisés.

Les voyants LED sont-ils allumés en permanence ?

Oui, les LED indiquent la présence d'alimentation (Power) et l'activité réseau (Link/Act). Si une LED est éteinte, vérifiez les connexions.

Ce commutateur prend-il en charge la qualité de service (QoS) ?

Oui, il offre une fonction QoS de base qui priorise le trafic sensible comme la voix ou la vidéo.

Puis-je connecter ce commutateur à un autre commutateur ?

Oui, vous pouvez cascader plusieurs commutateurs en connectant un port de l'un à un port de l'autre. Aucune configuration particulière n'est requise.

Quelle est la température de fonctionnement ?

Le commutateur fonctionne dans une plage de température de 0°C à 40°C. Évitez de l'exposer à des températures extrêmes.

Comment nettoyer le commutateur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits chimiques.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le problème persiste, testez avec un autre adaptateur compatible.

Puis-je remplacer l'adaptateur secteur ?

Oui, utilisez un adaptateur secteur 5V DC avec une intensité d'au moins 1A et une polarité identique à l'original.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction via le formulaire sur la page.

MODE D'EMPLOI ITAC10100 ABUS

ITAC10100

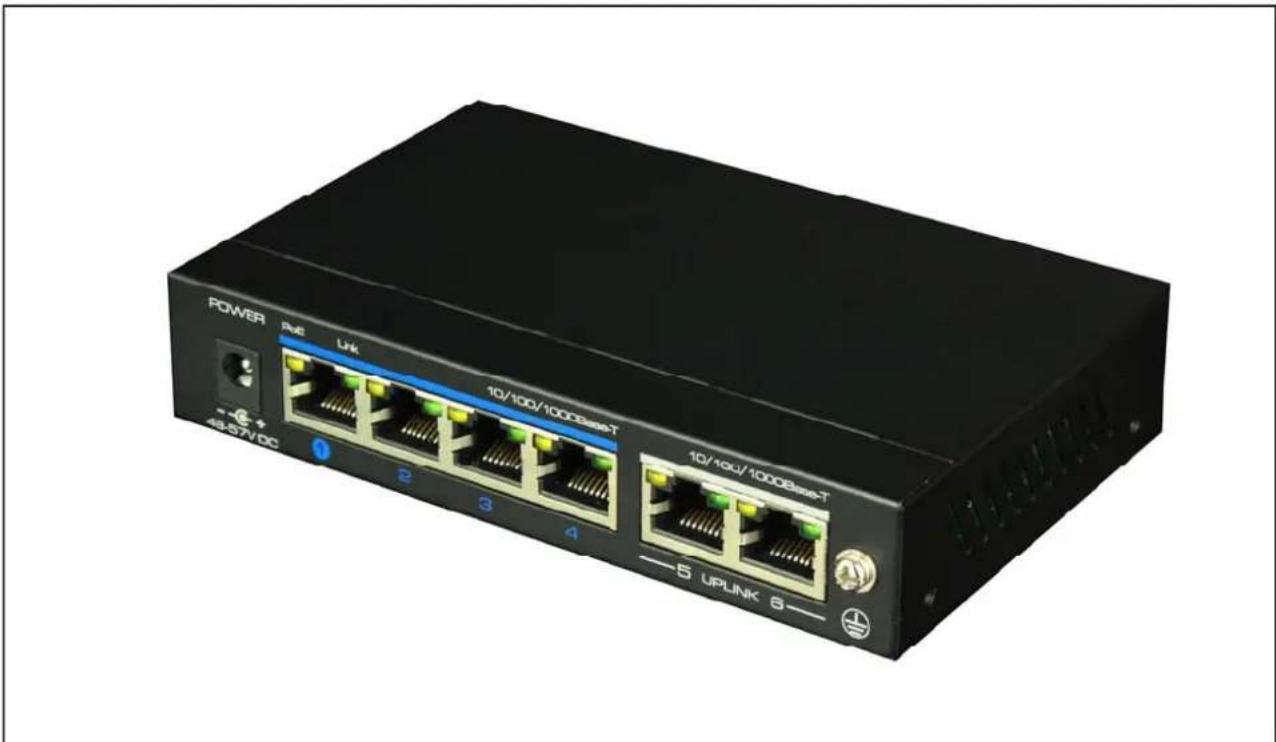

Black network switch device with four Ethernet ports and a power indicator, no visible text or symbols on the device body.

D Bedienungsanleitung

GB User manual

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren.

This user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party. Therefore look after these operating instructions for future reference!

D

Merkmale:

• Anschlüsse: 4 x PoE Gigabit (Downstream), 2 x Gigabit (Uplink)
• Unterstützt PoE and PoE+
  • PoE-Ausgangsleistung von 60 Watt
• Plug and Play, keine Konfiguration nötig
• Robuste Verarbeitung, einfach und universal zu installieren

Installationsübersicht:

Achtung:

Die Übertragungsdistanz hängt von der Signalquelle und der Kabelqualität ab. Es wird dringend empfohlen, ein Standard Cat5e / 6 Ethernet-Kabel zu verwenden, um die maximale Übertragungsdistanz zu erreichen.

CCTV Mode:

Um einen Broadcast Storm (starke Anhäufung von Broadcast- und Multicast-Verkehr in einem Rechnernetz) zu verhindern, kann der CCTV Mode aktiviert werden. Ist dieser aktiviert, wird für Port 1-4 ein separates VLAN erzeugt und die Ports können nur noch mit dem Uplink Port kommunizieren. Eine Kommunikation der Ports untereinander ist nicht mehr möglich.

Wir empfehlen dieses Modus nur zu aktivieren, falls Sie Probleme innerhalb des Netzwetzwerkes feststellen.

Nach dem Wechseln des Modus ist ein Neustart erforderlich.

Technische Daten:

Artikelnummer ITAC10100
Abmessungen (LxBxH) 135 x 86 x	27 mm
Leistungsaufnahme 5 W
Max. Betriebstemperatur 45 °C
Max. Luftfeuchtigkeit 95 %
Max. PoE Leistung pro Port 30 Watt
Min. Betriebstemperatur -10 °C
Nettogewicht 0,343 k	g
Netzwerk Standards IEEE 802.3,IEEE 802.3ab
Netzwerkanschluss	1~4 Downlink Ports:10/100/1000Mbps PoE Ethernet Ports5~6 Uplink Ports:10/100/1000Mbps Ethernet Ports
Pin Zuordnung Stromversorgung	1/2(+), 3/6(-)
PoE Leistung gesamt 60 Watt
PoE Standard 802.3af/at	(PSE)
Spannungsversorgung DC 48~57 V

Features:

• Connections: 4 x PoE gigabit (downstream), 2 x gigabit (uplink)
  • Supports PoE and PoE+
  • PoE output power of 60 watt
• Plug & Play, no configuration required
• Robust design, easy to install anywhere

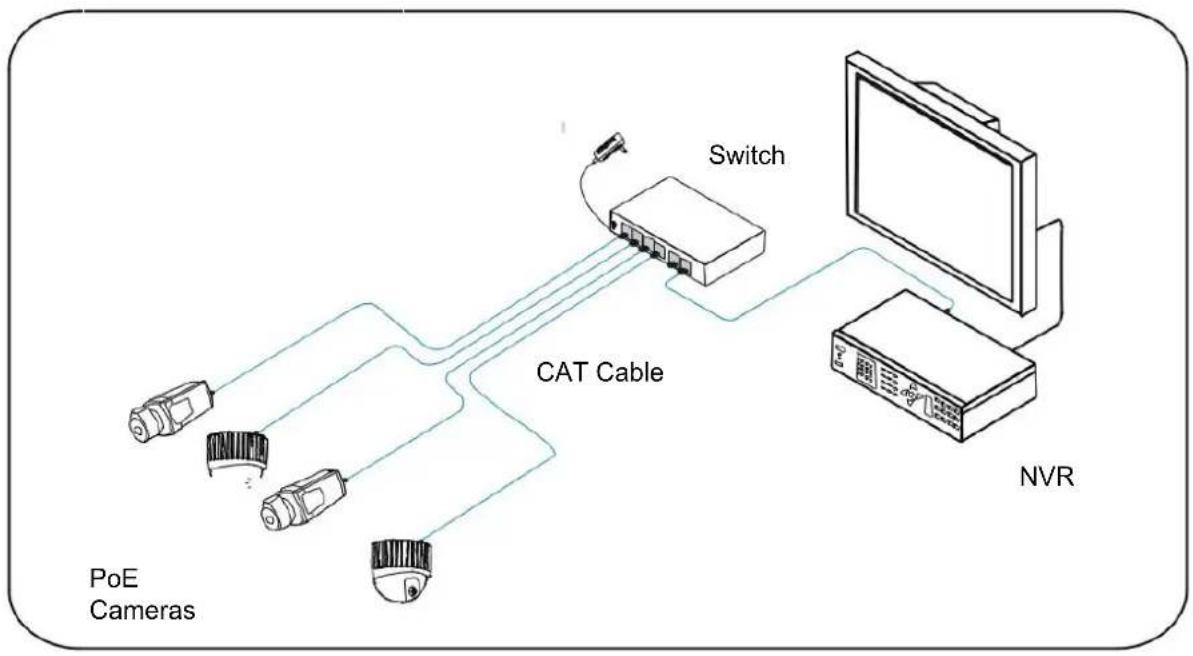

Installation overview

Attention:

The transmission distance depends on the signal source and the cable quality. It is strongly recommended to use a standard Cat5e / 6 Ethernet cable to achieve the maximum transmission distance.

CCTV Mode:

In order to prevent a broadcast storm (strong accumulation of broadcast and multicast traffic in a network), the CCTV mode can be activated.

Once activated, a separate VLAN is created for port 1-4 and the ports can only communicate with the uplink port. Communication between the ports is no longer possible.

We recommend activating this mode only if you experience problems within the network.

After changing the mode, a restart is required.

Specification:

Item # ITAC10100
DC voltage supply 48~57 V
Dimensions 135 x 86 x 27 mm
Max. operating temperature 45 °C
Max. humidity 95 %
Max. PoE power per port 30 Watt
Min. operating temperature -10 °C
Net weight 0,343 k	g
Network standards IEEE 802.3,IEEE 802.3u,IEEE 802.3ab
Network ports	1~4 Downlink Ports:10/100/1000Mbps PoE Ethernet Ports5~6 Uplink Ports:10/100/1000Mbps Ethernet Ports
PoE Standard 802.3af/at	(PSE)
Power Pin Assignment 1/2	(+), 3/6(-)
Power consumption 5 W
Total PoE power 600 Watt
