GT-P5100 - Carte TV analogique GIGABYTE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte TV analogique interne
Marque	GIGABYTE
Modèle	GT-P5100
Format	Faible profil (Low Profile), compatible boîtiers compacts
Interface	PCI
Réception TV	Analogique NTSC/PAL/SECAM
Support HDTV	Oui (via entrée analogique)
Formats d'enregistrement	MPEG1, MPEG2, MPEG4, iPod, PSP
Fonctions	Visualisation en direct, pause du direct (Time Shift), enregistrement immédiat et programmé, capture d'images, télétexte, EPG
Son	Stéréo, SAP (Second Audio Program)
Télécommande	Oui, compatible PVR et MCE
Connecteurs	Entrée TV analogique (coaxial), entrée signal distant (IR)
Configuration minimale	Processeur Pentium 4 2.0 GHz ou AMD Athlon 2.0 GHz, 256 Mo RAM, carte graphique compatible DirectX 9.0, 100 Mo disque libre
Systèmes d'exploitation supportés	Windows 2000, XP, MCE, Vista MCE
Alimentation	Via le slot PCI
Dimensions approximatives	12 cm x 6 cm (carte faible profil)
Poids approximatif	100 g
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Débrancher l'appareil avant toute intervention. Installation dans un boîtier fermé.
Pièces détachées / Réparabilité	Pièces non disponibles séparément. Réparation par un professionnel recommandé.

FOIRE AUX QUESTIONS - GT-P5100 GIGABYTE

Quels standards de TV analogique sont supportés par le GT-P5100 ?

La carte supporte les standards NTSC, PAL et SECAM.

Quels formats vidéo puis-je utiliser pour l'enregistrement ?

Vous pouvez enregistrer aux formats MPEG1, MPEG2, MPEG4, iPod et PSP.

Quelle est la configuration système recommandée pour utiliser le Time Shift ?

Pour la fonction de décalage temporel (Time Shift), un processeur Pentium 4 2.4 GHz ou supérieur est recommandé, avec au moins 512 Mo de RAM.

Puis-je utiliser la carte avec Windows 10 ?

La carte est officiellement supportée sous Windows 2000, XP, MCE et Vista MCE. Les versions ultérieures pourraient ne pas être compatibles.

Comment puis-je programmer un enregistrement ?

Utilisez le logiciel GIGABYTE PVR fourni pour programmer des enregistrements. Vous pouvez également utiliser le Guide des programmes (EPG) si disponible.

Quelle est la taille des fichiers enregistrés ?

Cela dépend du format et de la qualité : par exemple, en DVD qualité normale, environ 2.48 Go par heure ; en VCD environ 0.7 Go par heure.

La carte est-elle compatible avec les boîtiers de petite taille ?

Oui, le GT-P5100 adopte un design faible profil (low profile), ce qui le rend adapté aux boîtiers compacts.

Puis-je capturer des images fixes de la télévision ?

Oui, le logiciel PVR permet de capturer des images (screenshots) de la vidéo en cours.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles. Assurez-vous que le récepteur IR est correctement branché sur la carte. Si le problème persiste, réinstallez les pilotes.

Comment nettoyer la carte ?

Éteignez l'ordinateur et débranchez-le. Utilisez un chiffon sec et doux pour dépoussiérer la carte. N'utilisez pas de liquides ou de solvants.

MODE D'EMPLOI GT-P5100 GIGABYTE

1.1. Caractéristiques

a. Regarder la TV Analogique (NTSC/PAL/SECAM)
b. Télécommande pour Gigabyte PVR et MCE
c. Enregistrement immédiat et programmé des programmes TV
d. Supporte l'enregistrement de la TV analogique dans les formats MPEG1 / MPEG2 / MPEG4 / Ipod / PSP
e. Supporte le son Stéréo et la fonction internationale SAP
f. Supporte les systèmes Télétexte et EPG
g. Visualisation décalée de la TV - Pause du programme en direct ou retour à la section précédente sans perdre une seconde
h. Capture des images TV
i. Supporte l'HDTV
j. Design compact, profile bas – peut être utilisé avec les boîtiers de grande consommation
k. Supporte Microsoft Windows® 2000, XP, MCE et Windows® VISTA MCE.

1.2. Configuration requise

• Processeur Intel Pentium® 4 2.0GHz (ou supérieur) ou processeur AMD Athlon 2.0 GHz (Pour la fonction de décalage temporel, un processeur Pentium® 4 2.4 GHz ou supérieur est recommandé.)
  • Un emplacement PCI libre
  • 256Mo de mémoire système (512Mo ou plus recommandé)
• Carte graphique (supportant Microsoft® DirectX® 9.0 ou mise à jour)
• Carte son
  • Lecteur CD-ROM ou DVD-ROM
• 100Mo ou plus d'espace disque libre pour l'installation (1Go d'espace libre est recommandé pour la fonction Décalage Temporel.)
• Windows® 2000, XP, MCE et Vista MCE Service Pack 2 ou mise à jour
  • Microsoft® DirextX® 9.0 ou mise à jour

2 Instructions de fonctionnement

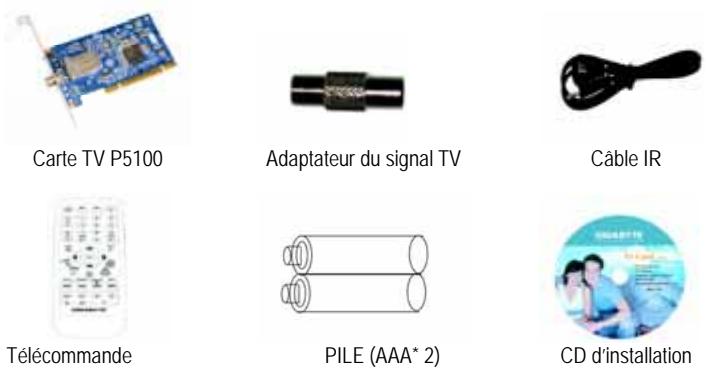

2.1. Contenu de l'emballage

MANUEL UTILISATEUR

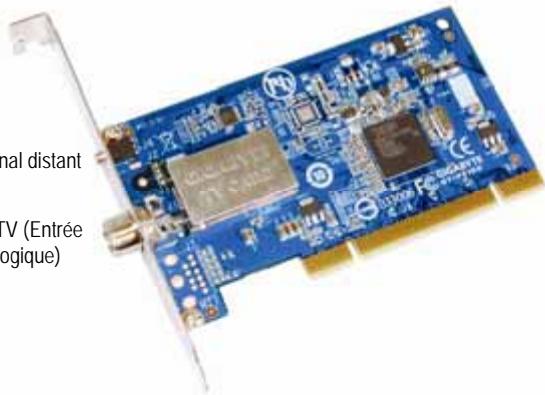

2.2. Branchement du périphérique

Entrée du signal distant

Entrée du Signal TV (Entrée du Signal TV Analogique)

Tous les dessins de ce guide sont des schémas. La quantité et le style des composants dépendent du produit.

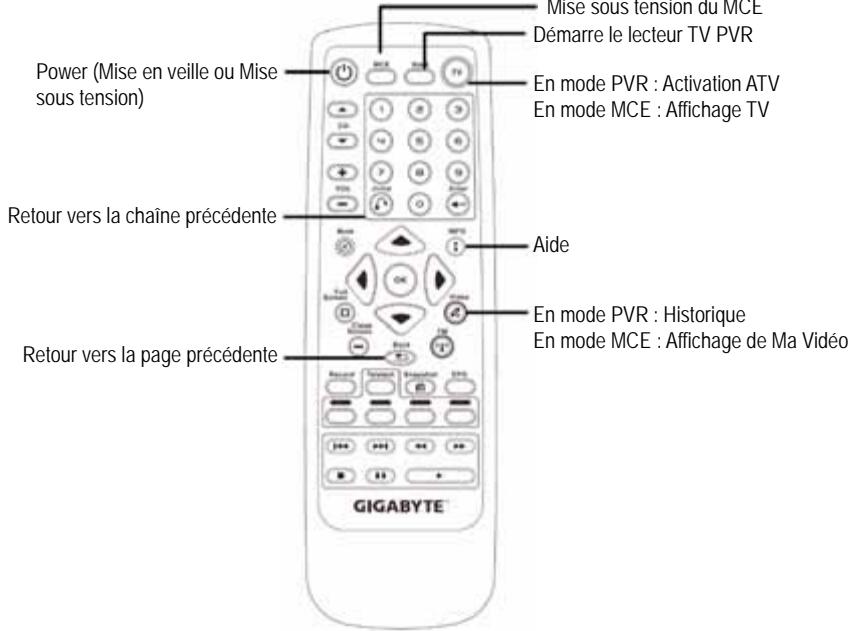

2.3. Fonctions de la télécommande

3. FAQ

Q1: Quel sera l'espace disque occupé lors de l'enregistrement de programmes TV analogiques ? A:

Télévision Analogique

VCD -> 0.7 Go par heure

PSP Normal -> 0.17 Go par heure

Bon -> 0.23 Go par heure

Excellent -> 0.35 Go par heure

IPOD Normal -> 0.46 Go par heure

Bon -> 0.69 Go par heure

Excellent -> 1.15 Go par heure

DVD Normal -> 2.48 Go par heure

Bon -> 3.47 Go par heure

Excellent -> 3.96 Go par heure

Q2: Quel est le format de la vidéo enregistrée ?

A: Les programmes TV analogiques peuvent être enregistrés aux formats MPEG1, MPEG2, MPEG4, IPOD et PSP.
