GT-P5100 - Karta TV analogowa GIGABYTE - Bezpłatna instrukcja obsługi

Typ produktu	Wewnętrzna karta TV analogowa
Marka	GIGABYTE
Model	GT-P5100
Format	Niski profil (Low Profile), kompatybilny z kompaktowymi obudowami
Interfejs	PCI
Odbior TV	Analogowy NTSC/PAL/SECAM
Obsługa HDTV	Tak (przez wejście analogowe)
Formaty nagrywania	MPEG1, MPEG2, MPEG4, iPod, PSP
Funkcje	Podgląd na żywo, pauza na żywo (Time Shift), nagrywanie natychmiastowe i zaprogramowane, przechwytywanie obrazów, teletekst, EPG
Dźwięk	Stereo, SAP (Second Audio Program)
Pilot zdalnego sterowania	Tak, kompatybilny z PVR i MCE
Złącza	Wejście TV analogowe (koncentryczne), wejście sygnału zdalnego (IR)
Minimalna konfiguracja	Procesor Pentium 4 2.0 GHz lub AMD Athlon 2.0 GHz, 256 MB RAM, karta graficzna kompatybilna z DirectX 9.0, 100 MB wolnego miejsca na dysku
Obsługiwane systemy operacyjne	Windows 2000, XP, MCE, Vista MCE
Zasilanie	Przez gniazdo PCI
Przybliżone wymiary	12 cm x 6 cm (karta niskiego profilu)
Przybliżona waga	100 g
Konserwacja	Czyścić suchą, miękką szmatką. Nie używać rozpuszczalników.
Bezpieczeństwo	Odłączyć urządzenie przed jakąkolwiek interwencją. Instalacja w zamkniętej obudowie.
Części zamienne / Naprawa	Części niedostępne osobno. Zalecana naprawa przez profesjonalistę.

Często zadawane pytania - GT-P5100 GIGABYTE

Jakie standardy telewizji analogowej są obsługiwane przez GT-P5100?

Karta obsługuje standardy NTSC, PAL i SECAM.

Jakich formatów wideo mogę użyć do nagrywania?

Możesz nagrywać w formatach MPEG1, MPEG2, MPEG4, iPod i PSP.

Jaka jest zalecana konfiguracja systemu do korzystania z Time Shift?

Dla funkcji przesunięcia czasowego (Time Shift) zalecany jest procesor Pentium 4 2.4 GHz lub wyższy, z co najmniej 512 MB RAM.

Czy mogę używać karty z systemem Windows 10?

Karta jest oficjalnie obsługiwana w systemach Windows 2000, XP, MCE i Vista MCE. Nowsze wersje mogą nie być kompatybilne.

Jak mogę zaprogramować nagrywanie?

Użyj dostarczonego oprogramowania GIGABYTE PVR do programowania nagrań. Możesz również skorzystać z Przewodnika po programach (EPG), jeśli jest dostępny.

Jaki jest rozmiar nagranych plików?

To zależy od formatu i jakości: na przykład przy normalnej jakości DVD około 2,48 GB na godzinę; przy VCD około 0,7 GB na godzinę.

Czy karta jest kompatybilna z małymi obudowami?

Tak, GT-P5100 ma konstrukcję niskiego profilu, co czyni go odpowiednim do kompaktowych obudów.

Czy mogę przechwytywać nieruchome obrazy z telewizji?

Tak, oprogramowanie PVR umożliwia przechwytywanie obrazów (zrzutów ekranu) z bieżącego wideo.

Co zrobić, jeśli pilot nie działa?

Najpierw sprawdź baterie. Upewnij się, że odbiornik IR jest prawidłowo podłączony do karty. Jeśli problem nadal występuje, zainstaluj ponownie sterowniki.

Jak wyczyścić kartę?

Wyłącz komputer i odłącz go od zasilania. Użyj suchej, miękkiej szmatki do odkurzenia karty. Nie używaj płynów ani rozpuszczalników.

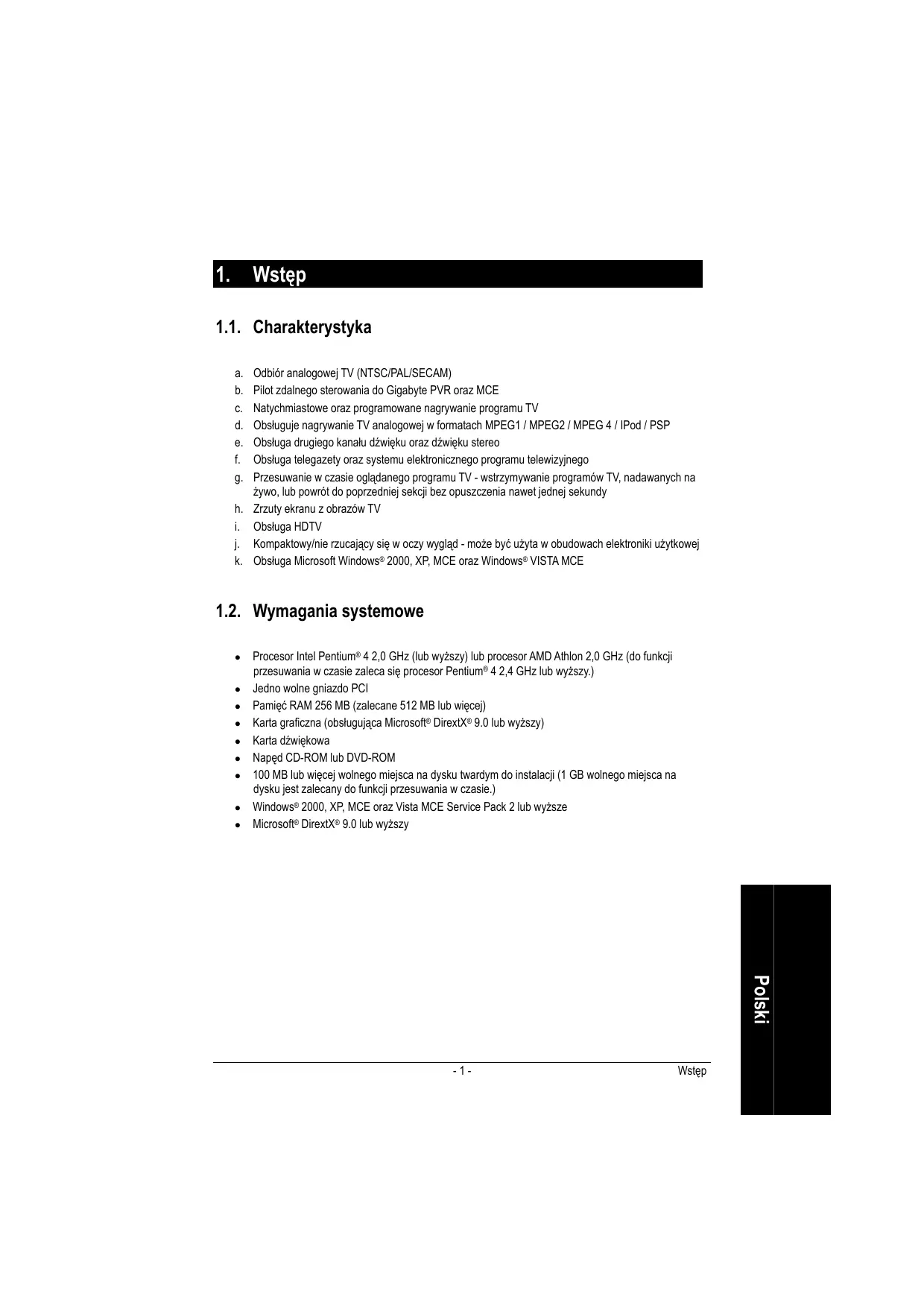

INSTRUKCJA OBSŁUGI GT-P5100 GIGABYTE

1.1. Charakterystyka

a. Odbiór analogowej TV (NTSC/PAL/SECAM)
b. Pilot zdalnego sterowania do Gigabyte PVR oraz MCE
c. Natychmiastowe oraz programowane nagrywanie programu TV
d. Obsługuje nagrywanie TV analogowej w formatoch MPEG1 / MPEG2 / MPEG 4 / IPod / PSP
e. Obsługa drugiego kanału dźwięku oraz dźwięku stereo
f. Obsługa telegazety oraz systemu elektronicznego programu telewizyjnego
g. Przesuwanie w czasie oglądanego programu TV - wstrzymywanie programów TV, nadawanych na żywo, lub powrót do poprzedniej sekcji bez opuszczenia nawet jednej sekundy
h. Zrzuty ekranu z obrazów TV
i. Obsługa HDTV
j. Kompaktowy/nie rzucający się w oczy wygląd - może być używa w obudowach elektroniki użytkowej
k. Obsługa Microsoft Windows® 2000, XP, MCE oraz Windows® VISTA MCE

1.2. Wymagania systemowe

• Procesor Intel Pentium® 4 2,0 GHz (lub wyższy) lub procesor AMD Athlon 2,0 GHz (do funkcji przesuwania w czasie zaleca się procesor Pentium® 4 2,4 GHz lub wyższy.)
• Jedno wolne gniazdo PCI
  • Pamięć RAM 256 MB (zalecane 512 MB lub więcej)
• Karta graficzna (obstugująca Microsoft® DirextX® 9.0 lub wyższy)
• Karta dźwiękowa
• Napęd CD-ROM lub DVD-ROM
• 100 MB lub więcej wolnego miejsca na dysku twardym do instalacji (1 GB wolnego miejsca na dysku jest zalecany do funkcji przesuwania w czasie.)
• Windows® 2000, XP, MCE oraz Vista MCE Service Pack 2 lub wyższe
  • Microsoft® DirextX® 9.0 lub wyższy

2 Instrukcja obsługi

2.1. Zawartość opakowania

Karta TV P5100

Adapter sygnału TV

Kabel IR

Pilot zdalnego sterowania

Bateria (AAA*2)

CD z oprogramowaniem

Instrukcja użytkownika

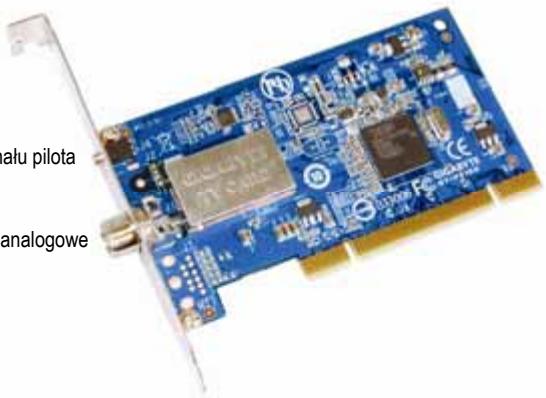

2.2. Podłączanie urządzeń

Wszystkie rysunki w instrukcji są diagramami. Ilość komponentów oraz styl będą zależeć od konkretnego przypadku.

Wejście sygnału pilota

Wyjście sygnału TV (analogowe wyjście sygnału TV)

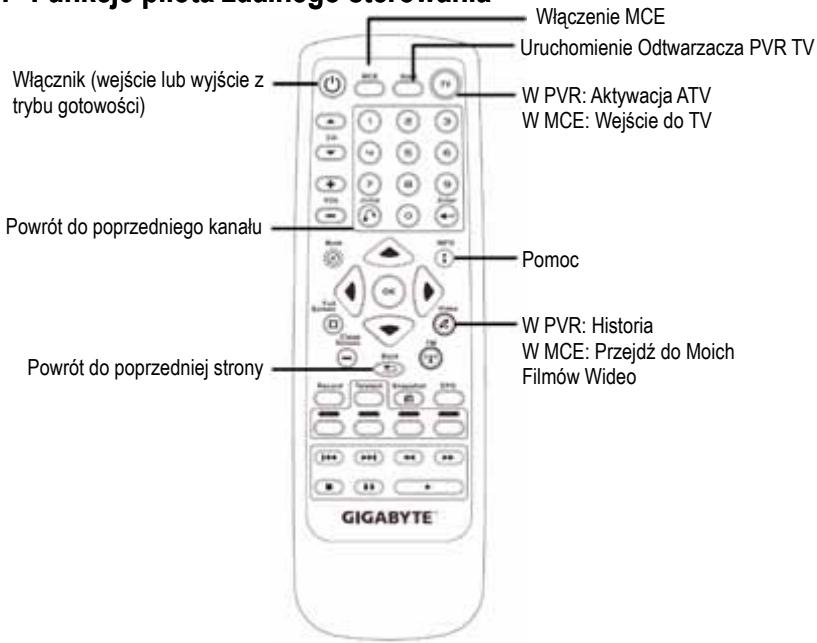

2.3. Funkcje pilota zdalnego sterowania

3. Często zadawane pytania

P1: Ile miejsca na dysku zostanie zajęte podczas nagrywana programów TV analogowej?

Odp.

Telewizja analogowa

VCD -> 0,7 GB / godzina

PSP Normalna -> 0,17 GB / godzina

Dobra -> 0,23 GB / godzina

Najlepsza -> 0,35 GB / godzina

IPOD Normalna -> 0,46 GB / godzina

Dobra -> 0,69 GB / godzina

Najlepsza -> 1,15 GB / godzina

DVD Normalna -> 2,48 GB / godzina

Dobra -> 3,47 GB / godzina

Najlepsza -> 3,96 GB / godzina

P2: W jakim formacie jest nagrywany film wideo?

Odp. Programy TV analogowej mogą być zapisane w formatach MPEG1, MPEG2, MPEG4, IPOD oraz PSP.
