GT-P5100 - Analoge TV-Karte GIGABYTE - Kostenlose Bedienungsanleitung

Produkttyp	Interne analoge TV-Karte
Marke	GIGABYTE
Modell	GT-P5100
Formfaktor	Niedrigprofil (Low Profile), kompatibel mit kompakten Gehäusen
Schnittstelle	PCI
TV-Empfang	Analog NTSC/PAL/SECAM
HDTV-Unterstützung	Ja (über analogen Eingang)
Aufnahmeformate	MPEG1, MPEG2, MPEG4, iPod, PSP
Funktionen	Live-Ansicht, Live-Pause (Time Shift), sofortige und programmierte Aufnahme, Bildaufnahme, Videotext, EPG
Audio	Stereo, SAP (Second Audio Program)
Fernbedienung	Ja, kompatibel mit PVR und MCE
Anschlüsse	Analoger TV-Eingang (Koaxial), Fernsignaleingang (IR)
Mindestanforderungen	Prozessor Pentium 4 2,0 GHz oder AMD Athlon 2,0 GHz, 256 MB RAM, DirectX 9.0-kompatible Grafikkarte, 100 MB freier Festplattenspeicher
Unterstützte Betriebssysteme	Windows 2000, XP, MCE, Vista MCE
Stromversorgung	Über den PCI-Steckplatz
Ungefähre Abmessungen	12 cm x 6 cm (Niedrigprofilkarte)
Ungefähres Gewicht	100 g
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Gerät vor jedem Eingriff vom Stromnetz trennen. Installation in einem geschlossenen Gehäuse.
Ersatzteile / Reparierbarkeit	Teile nicht einzeln erhältlich. Reparatur durch einen Fachmann empfohlen.

Häufig gestellte Fragen - GT-P5100 GIGABYTE

Welche analogen TV-Standards werden vom GT-P5100 unterstützt?

Die Karte unterstützt die Standards NTSC, PAL und SECAM.

Welche Videoformate kann ich für die Aufnahme verwenden?

Sie können in den Formaten MPEG1, MPEG2, MPEG4, iPod und PSP aufnehmen.

Was ist die empfohlene Systemkonfiguration für die Nutzung von Time Shift?

Für die Zeitverschiebungsfunktion (Time Shift) wird ein Pentium 4 2,4 GHz oder höher empfohlen, mit mindestens 512 MB RAM.

Kann ich die Karte mit Windows 10 verwenden?

Die Karte wird offiziell unter Windows 2000, XP, MCE und Vista MCE unterstützt. Neuere Versionen sind möglicherweise nicht kompatibel.

Wie kann ich eine Aufnahme programmieren?

Verwenden Sie die mitgelieferte Software GIGABYTE PVR, um Aufnahmen zu programmieren. Sie können auch die Programmführung (EPG) nutzen, falls verfügbar.

Wie groß sind die aufgenommenen Dateien?

Das hängt vom Format und der Qualität ab: Bei DVD normaler Qualität etwa 2,48 GB pro Stunde, bei VCD etwa 0,7 GB pro Stunde.

Ist die Karte mit kleinen Gehäusen kompatibel?

Ja, das GT-P5100 hat ein Niedrigprofil-Design (Low Profile), was es für kompakte Gehäuse geeignet macht.

Kann ich Standbilder vom Fernsehen aufnehmen?

Ja, die PVR-Software ermöglicht das Erfassen von Bildern (Screenshots) des laufenden Videos.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien. Stellen Sie sicher, dass der IR-Empfänger korrekt an die Karte angeschlossen ist. Wenn das Problem weiterhin besteht, installieren Sie die Treiber neu.

Wie reinige ich die Karte?

Schalten Sie den Computer aus und ziehen Sie den Netzstecker. Verwenden Sie ein trockenes, weiches Tuch, um die Karte zu entstauben. Verwenden Sie keine Flüssigkeiten oder Lösungsmittel.

BEDIENUNGSANLEITUNG GT-P5100 GIGABYTE

a. Analoges Fernsehen (NTSC/PAL/SECAM)
b. Fernbedienung für Gigabyte PVR (Persönlicher Video-Recorder) und MCE
c. Sofortige und programmierte Aufzeichnung des Fernsehprogramms
d. Unterstützung der Aufzeichnungsformate MPEG1/MPEG2/MPEG4/IPOD/PSP für analoges Fernsehen
e. Unterstützt weltweit SAP und Stereo-Klang
f. Unterstützung von Teletext und EPG.-Systemen
g. Zeitversetztes Fernsehen – unterbrechen Sie Live-TV-Programme oder springen Sie zu einer anderen Stelle im Film zurück, ohne dabei eine Sekunde zu verlieren.
h. Aufzeichnen von Schnappschüssen des Fernsehbildes
i Unterstützung von HDTV
j. Kompaktes/Flachbildschirm-Design – auch geeignet für den Einsatz im Bereich der Consumer-Electronics
k. Unterstützung von MS Windows 2000, XP, MCE und Vista MCE

1.2. Systemanforderungen

• Intel Pentium® 4 2.0GHz (oder höher) Prozessor oder AMD Athlon 2.0 GHz Prozessor (Für das zeitversetzte Fernsehen wird ein Pentium® 4 2.4GHz oder höherer Prozessor empfohlen.)
• Ein freier PCI-Slot
  • 256 MB RAM (empfohlen 512 MB oder mehr)
  • Grafikkarte (mit Microsoft DirectX® 9.0-Unterstützung)
• Soundkarte
  • CD-ROM- oder DVD-ROM-Laufwerk
• Mindestens 100 MB freier Festplattenspeicher für die Installation (1 GB freier Speicher wird für das zeitversetzte Fernsehen empfohlen)
• Windows 2000, XP, MCE und Vista MCE Service Pack 2, oder höhere
  • Microsoft® DirectX® 9.0 oder höher

2. Anweisung

2.1. Packungsinhalt

P6000 TV-Karte (PCI)

TV-Signal-Adapter

IR-Kabel

Fernbedienung

Batterie (AAA * 2)

Bedienungsanleitung

Installations-CD

2.2. Anschlüsse

Eingang Fernsteuerung

TV-Signal-Eingang

Alle Zeichnungen im Führer sind Diagramme. Die Quantität und Art der Bestandteile hängen von den Substanzen ab.

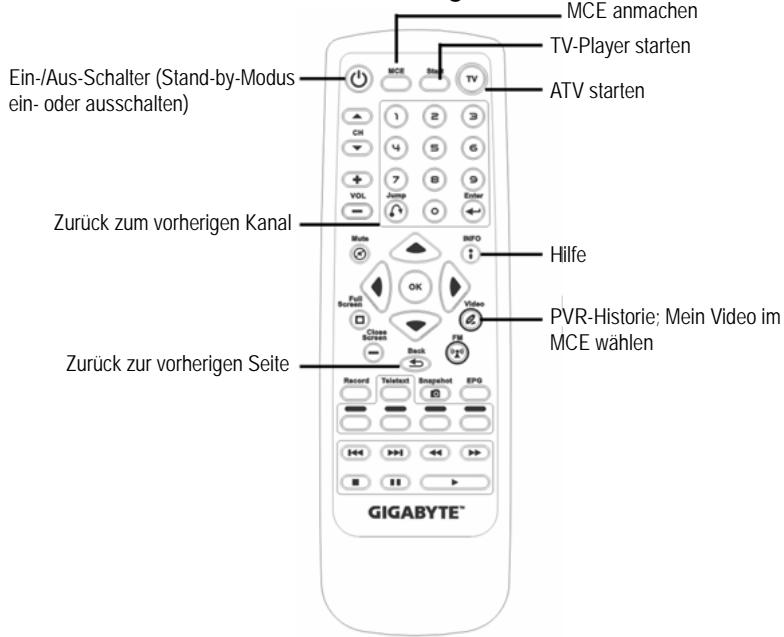

2.3. Funktionen der Fernbedienung

3. Häufig gestellte Fragen

F1: Wie viel Festplattenspeicher wird während der Aufnahmen von analogem Fernsehen benötigt?

A:

Analoges Fernsehen

VCD -> 0.7 GB pro Stunde

PSP Normal -> 0.17 GB pro Stunde

Gut -> 0.23 GB pro Stunde

Sehr gut -> 0.35 GB pro Stunde

IPOD Normal -> 0.46 GB pro Stunde

Gut -> 0.69 GB pro Stunde

Sehr gut -> 1.15 GB pro Stunde

DVD Normal -> 2.48GB pro Stunde

Gut -> 3.47 GB pro Stunde

Sehr gut -> 3.96 GB pro Stunde

F2: Welches Aufzeichnungsformat wird verwendet?

A: Analoge TV-Programme können in den Formaten MPEG1, MPEG2, MPEG4, IPOD und PSP aufgezeichnet werden.
