Intitulé	Description
Type de produit	Chauffage au gaz
Caractéristiques techniques principales	Chauffage à air pulsé, rendement élevé, technologie à condensation
Alimentation électrique	230 V
Dimensions approximatives	Largeur : 600 mm, Hauteur : 800 mm, Profondeur : 400 mm
Poids	30 kg
Compatibilités	Compatible avec les installations de chauffage central
Type de batterie	Non applicable
Tension	230 V
Puissance	24 kW
Fonctions principales	Chauffage, régulation de la température, programmation hebdomadaire
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation par un technicien qualifié
Sécurité	Système de sécurité intégré, protection contre la surchauffe
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - LUNA FLIRT V CHAPPEE

Comment régler la température de la CHAPPEE LUNA FLIRT V ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle. Tournez le bouton dans le sens horaire pour augmenter la température et dans le sens antihoraire pour la diminuer.

Que faire si la CHAPPEE LUNA FLIRT V ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer la CHAPPEE LUNA FLIRT V ?

Attendez que l'appareil soit complètement refroidi. Utilisez un chiffon humide pour essuyer les surfaces extérieures. Pour l'intérieur, consultez le manuel d'utilisation pour des recommandations spécifiques.

La CHAPPEE LUNA FLIRT V fait du bruit pendant son fonctionnement, est-ce normal ?

Un léger bruit peut être normal en raison du fonctionnement du ventilateur. Cependant, si le bruit est fort ou inhabituel, vérifiez si des éléments sont mal fixés ou si des débris se trouvent à l'intérieur.

Où trouver les pièces de rechange pour la CHAPPEE LUNA FLIRT V ?

Les pièces de rechange peuvent être commandées auprès du service client de CHAPPEE ou chez des distributeurs agréés. Consultez le site officiel de CHAPPEE pour plus d'informations.

Quelle est la capacité de chauffage de la CHAPPEE LUNA FLIRT V ?

La CHAPPEE LUNA FLIRT V a une capacité de chauffage de X kW, ce qui convient pour des espaces de taille moyenne. Pour des besoins spécifiques, veuillez consulter le manuel d'utilisation.

Comment optimiser l'efficacité énergétique de la CHAPPEE LUNA FLIRT V ?

Pour optimiser l'efficacité énergétique, assurez-vous que l'appareil est bien isolé, évitez de laisser des fenêtres ouvertes et utilisez un thermostat programmable si disponible.

Que faire si l'appareil émet une odeur étrange ?

Une odeur peut être normale lors de la première utilisation, mais si cela persiste, vérifiez si des résidus de fabrication sont présents ou si l'appareil nécessite un nettoyage.

La CHAPPEE LUNA FLIRT V est-elle compatible avec un thermostat intelligent ?

Oui, la CHAPPEE LUNA FLIRT V peut être utilisée avec un thermostat intelligent, mais vérifiez la compatibilité avant l'installation.

Comment programmer un cycle de chauffage avec la CHAPPEE LUNA FLIRT V ?

Pour programmer un cycle de chauffage, consultez le manuel d'utilisation qui détaille les étapes pour utiliser la fonction de programmation intégrée.

MODE D'EMPLOI LUNA FLIRT V CHAPPEE

Les gammes chaudières murales gaz Luna ST / Initia Plus / Luna Platinum sont parmi les plus complètes du marché. Toutes leurs configurations (avec ou sans eau chaude sanitaire, cheminée ou ventouse) alliées à un grand éventail de puissances permettant d'équiper tous types de logements. Solidité et performance sont les qualités indiscutibles de cette large gamme de chaudières murales Chappée.

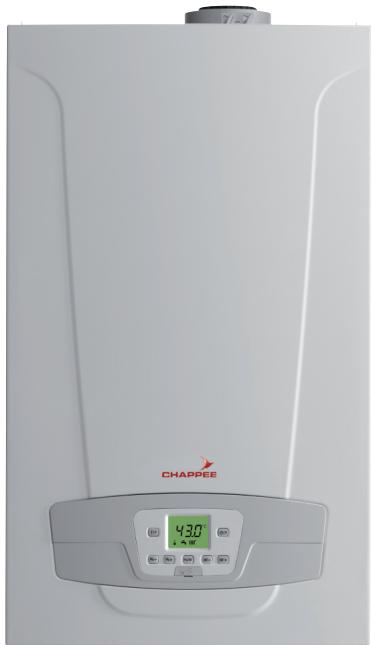

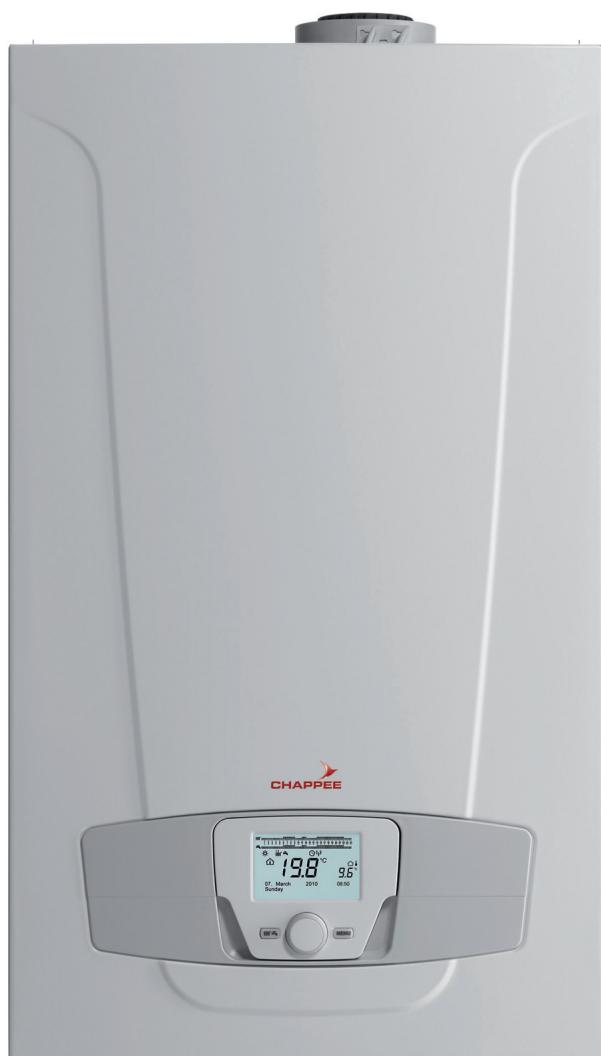

Chaudières murales

Les chaudières murales ont virtually réponse à tout

Luna ST HTE

Initia Plus HTE

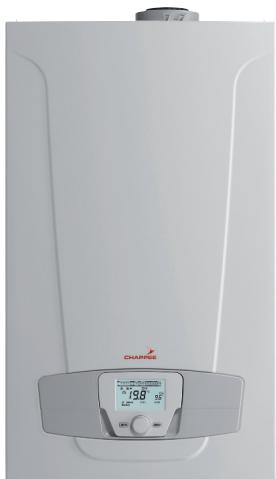

Luna Platinum HTE

Sommaire

• Guide de besoin 12
• Luna ST HTE 2.28 - 2.33 14
• Luna ST Max HTE 2.33 16
• Luna ST Duo HTE 3.33 18
• Luna ST Prime 1.24 CF-FF 20
• Luna ST Flirt 2.24 CF - VMC - FF 22
• Luna ST Compact 2.24 CF - VMC - FF 24
• Luna ST Max 2.24 CF- VMC- FF 26
• Luna ST Duo 3.24 CF - VMC / 3.28 FF 28
• Accessoires 30
• Composition 32
• Guide de besoin 34
• Initia Plus HTE 1.12 - 1.24 - 1.28 36
• Initia Plus HTE 2.24-2.33 38
• Initia Plus Max HTE 2.24 - 2.28 - 2.33 40
• Initia Plus Duo HTE 3.24 - 3.33 42
• Initia Plus Compact HTE 2.24 - 2.33 44
• Luna Platinum HTE 1.12 - 1.24 - 1.28 46
• Luna Platinum HTE 2.24 - 2.33 48
• Luna Platinum Max HTE 2.28 - 2.33 50
• Luna Platinum Duo HTE 3.24 - 3.33 52
• Accessoires de régulation 54
• Composition 58

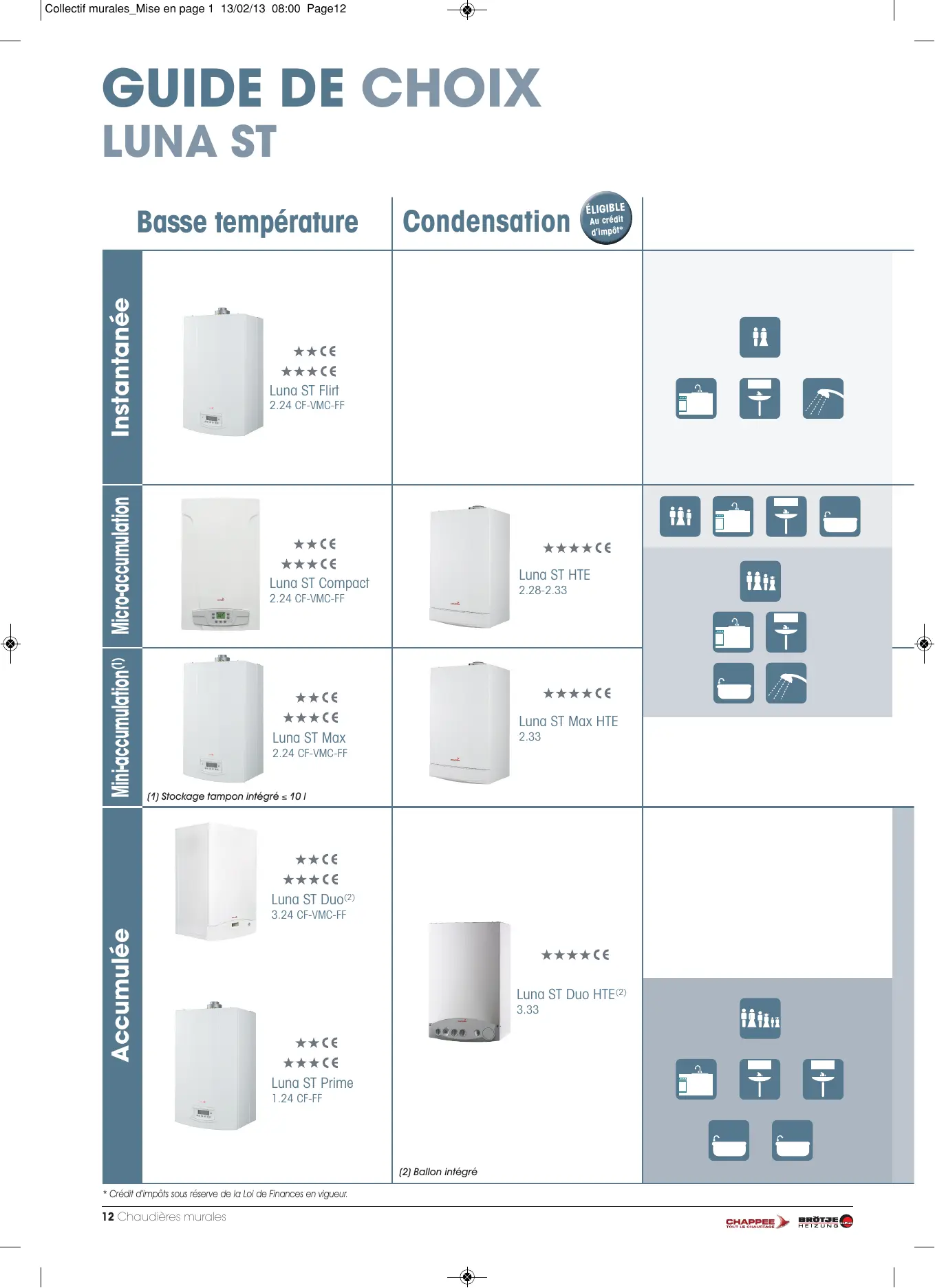

GUIDE de choix LUNA ST

Basse température		Condensation ENIGIBLE AU crédi d'impôt
Instantanée	★★℃ ★★℃ Luna ST Flirt 2.24 CF-VMC-FF
Micro-acumulation	★★℃ ★★℃ Luna ST Compact 2.24 CF-VMC-FF	★★★★℃ Luna ST HTE 2.28-2.33
Mini-acumulation(1) Stockage tampon intégré ≤ 10 l	★★℃ ★★℃ Luna ST Max 2.24 CF-VMC-FF	★★★★℃ Luna ST Max HTE 2.33
Accumulée	★★℃ ★★℃ Luna ST Duo(2) 3.24 CF-VMC-FF	★★★★℃ Luna ST Duo HTE(2) 3.33
	★★℃ ★★℃ Luna ST Prime 1.24 CF-FF
		(2) Ballon intégré

• Crépit d'impôts sous réserve de la Loi de Finances en vigueur.

	Luna ST Flirt :	Chaudière gaz, chauffage et eau chaude sanitaire instantanée. Eau chaude immédiate à température constante Une prestation eau chaude haut de gamme à coût attractif
	Confort sanitaire : ★★★★ selon norme EN13203
	Luna ST HTE : Chaudière gaz, chauffage et ECS à micro-accumulation avec gestion électronique de la température du corps de chauffe et de la consommation ECS.
	Luna ST Max Chaudière gaz, chauffage et eau chaude à mini accumulation. Luna ST Max HTE : Débit d'eau chaude exceptionnel (jusqu' à 16.3 l / mn) immédiatement disponible, le système brevété “Dynamic Max” permèt en effet d'atteindre en moins de 5 secondes le niveau de température souhaité et un niveau de confort inégalé
	Confort sanitaire : ★★★★ selon norme EN13203
	Luna ST Duo Chaudière gaz, chauffage et eau chaude sanitaire à accumulation. Performances élevées pour plus d'économies (rendement optimal) L'eau chaude en abondance pour un espace occupé minimum Stabilité de température pour répondre aux exigences de confort

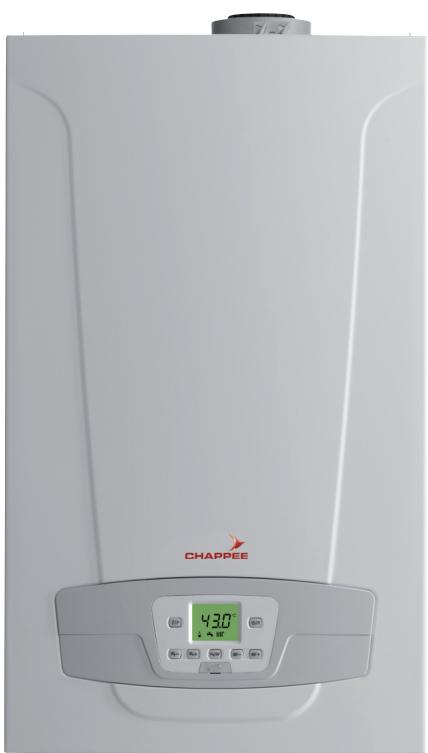

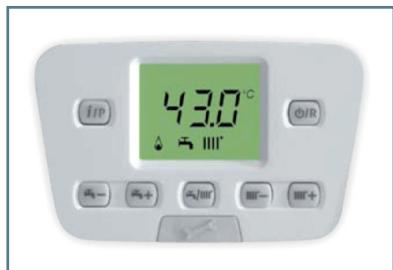

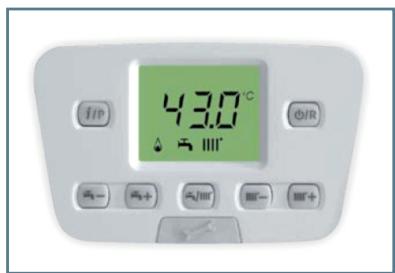

Simplicité du tableau Débit spécifique élevé

Solution de remplacement Chappée Faibles émissions polluantes

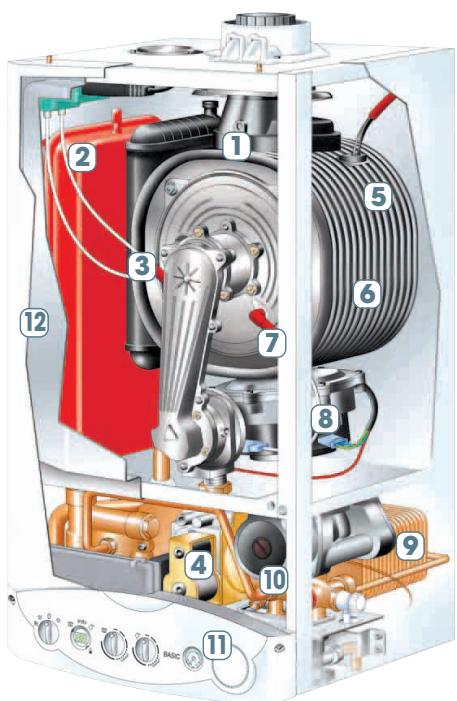

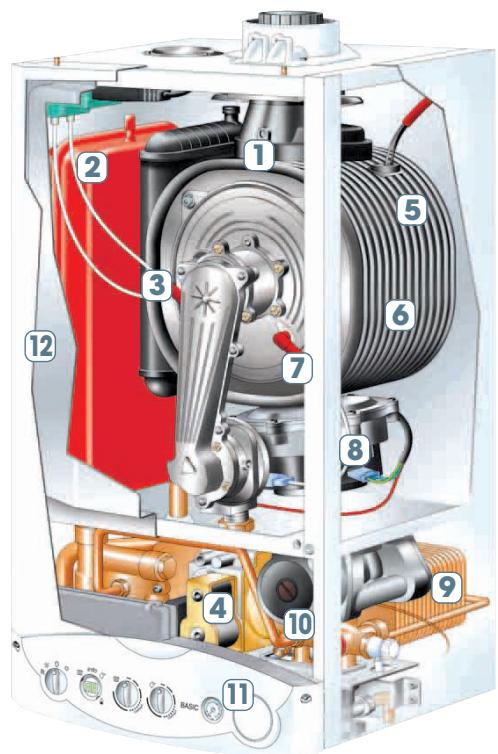

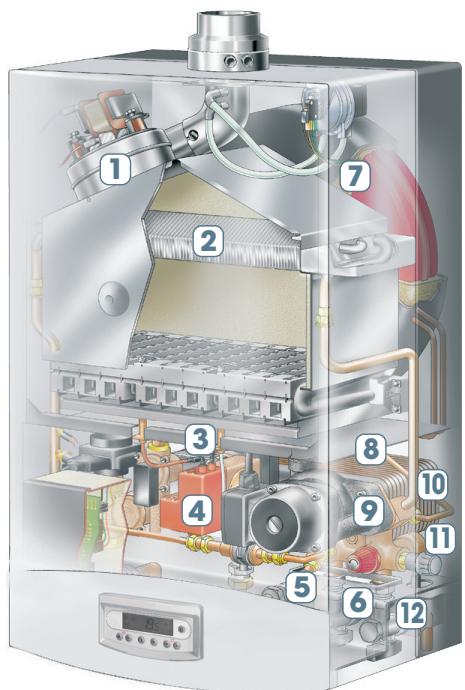

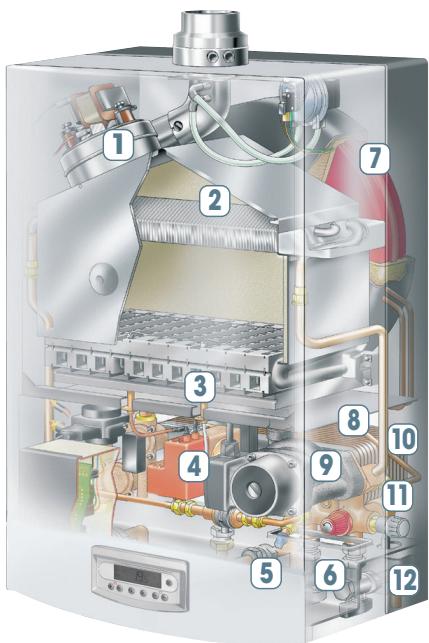

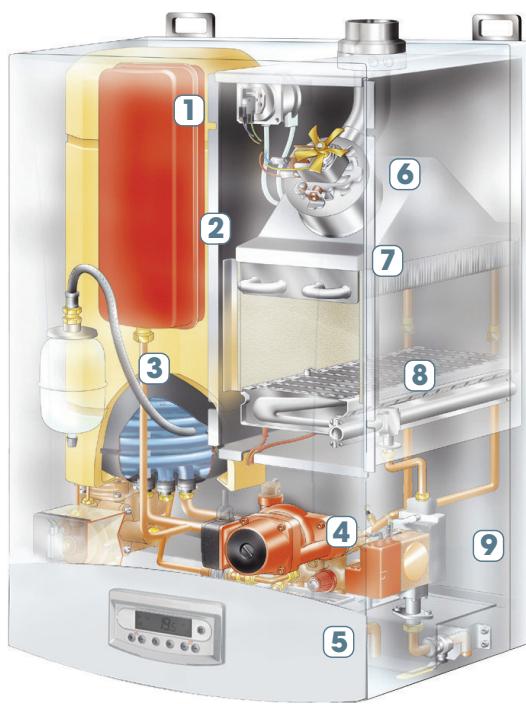

1 Collecteur de fumées 2 Vase d'expansion 3 Électrode d'allumage 4 Vanne gaz modulante 5 Sécurité de température fumée 6 Corps de chauffe en acier inox 7 Électrode de contrôle de flamme 8 Ventilateur à vitesse variable 9 Échangeur eau-eau à plaques

10 Circulateur 11 Tableau de commandes 12 Isolation phonique

MQ>TTNC>EQ

LUNA ST HTE		2.28 HTE	2.33 HTE
Type de générate		Micro accumulé
Type de chaudière		Condensation
Évacuation		Ventouse - Cheminée
Puisance nominale	kW	24	28
Débit calorifique	kW	24,7	28,9
Débit des fumées	kg/h	43,2	50,4
Rendement charge 100 % et 70 °C	%	96,8	96,7
Rendement charge 30 % et 30 °C	%	107,5	107,3
Pertes à l'arrêt ΔT = 30 K	W	54,4	57,4
Température mini de retour chaudière	°C	15	15
Puisance électrique auxiliaire	W	65	70
Puisance électrique circulator	W	90	90
Débit nominal d'eau à Pn ΔT = 15 K	m³/h	1,37	1,61
Pression max'utilisation primaire	bar	3	3
Débit de gaz maximum	G 20 m³/h	3,06	3,59
	G 25 m³/h	3,55	4,18
	G 31 kg/h	2,25	2,64
Puisance utile nominale	kW	28	33
Débit spécifique à ΔT = 30 K	I/mn	12,9	15,3
Débit à ΔT = 25 K	I/mn	16,1	18,4
Régulation électrique modulante		OUI	OUI
Plage de température	°C	De 35 à 60	De 35 à 60
Pression maximale	bar	8	8
Pression minimale	bar	0,2	0,2
Seuil d'enclenchement	I/mn	2,5	2,5

Chaudière murale à condensation micro accumulée.

• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), Modulation intégrale de la puissance entre 30 et 100%,
• Tirage flux force et cheminée B.23,
• Fonctionnement gaz naturel avec possibilité de transformation au GPL.
• Filtre chauffage intégré et visible permet de protéger le corps de chauffe.

Fonctionnement en chauffage (tous modeles)

Lors d'un usage sanitaire supérieur à 2,5 l/mn, la vanne de priorité enclenche la circulation vers l'échangeur à plaques, la mise en marche du brûleur. La température de l'eau chaude est contrôlée (35 à 65°C) par 2 sondes CTN (chauffage et eau chaude) afin de garantir une parfaite stabilité de la température d'eau en agissant sur l'ouverture modulante continue de la vanne gaz.

Descriptif du principe de la MICRO accumulation

Le système de gestion électronique de Luna ST permet de maintenir en température le système de production d'eau chaude durant les périodes d'utilisation. Le système peut être modifié par l'utilisateur pour passer en mode "eco". L'eau chaude arrive rapidement et à température constante. Luna ST produit de 12,9 à 15,3 litres d'eau chaude à 35°C (eau froide à 10°C).

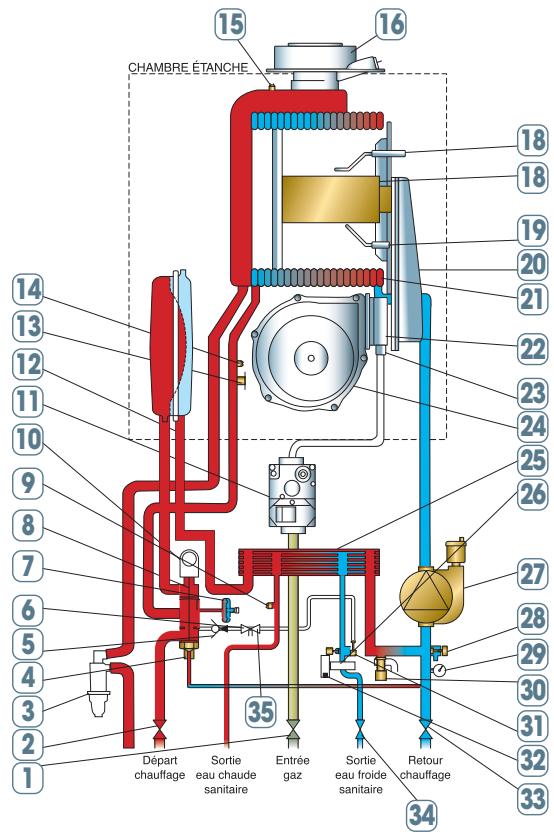

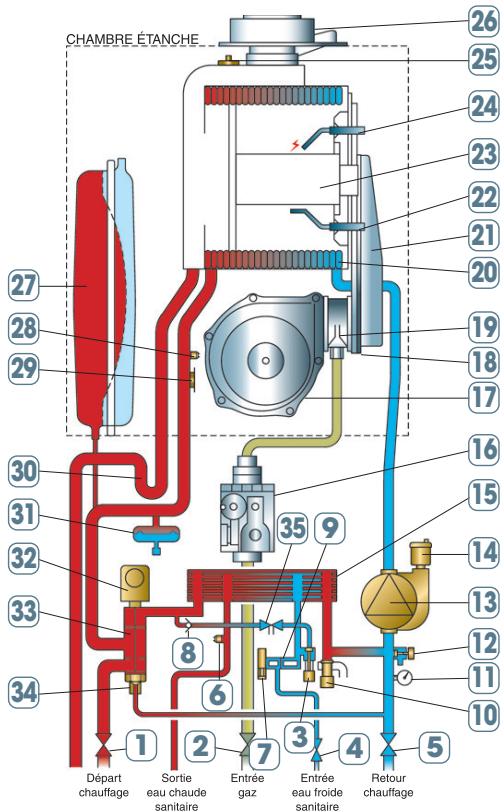

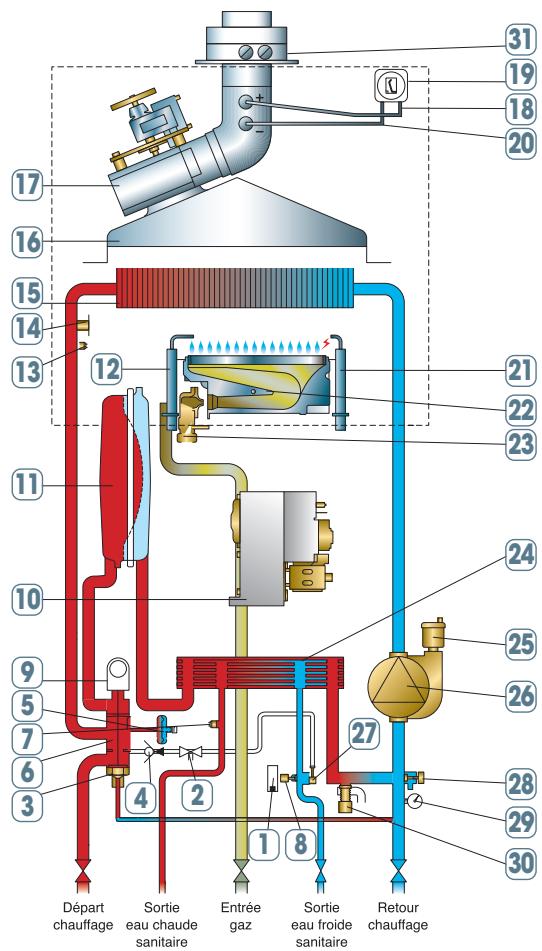

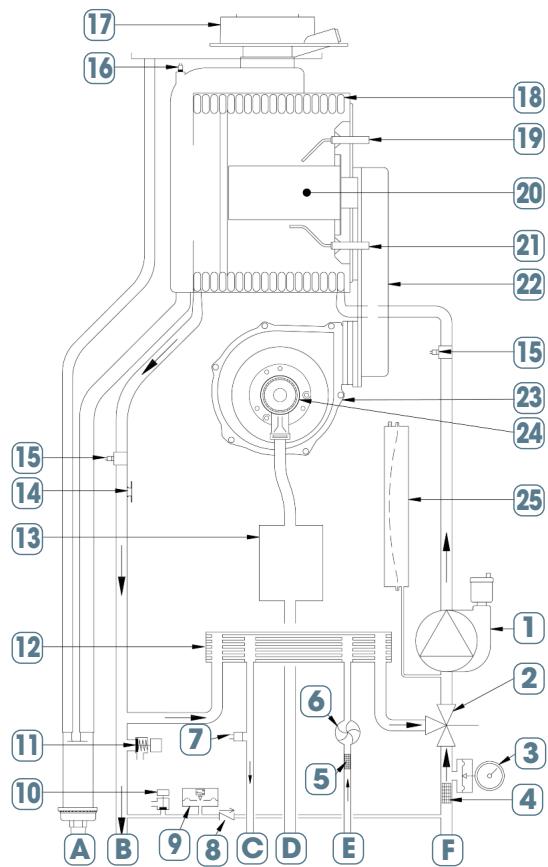

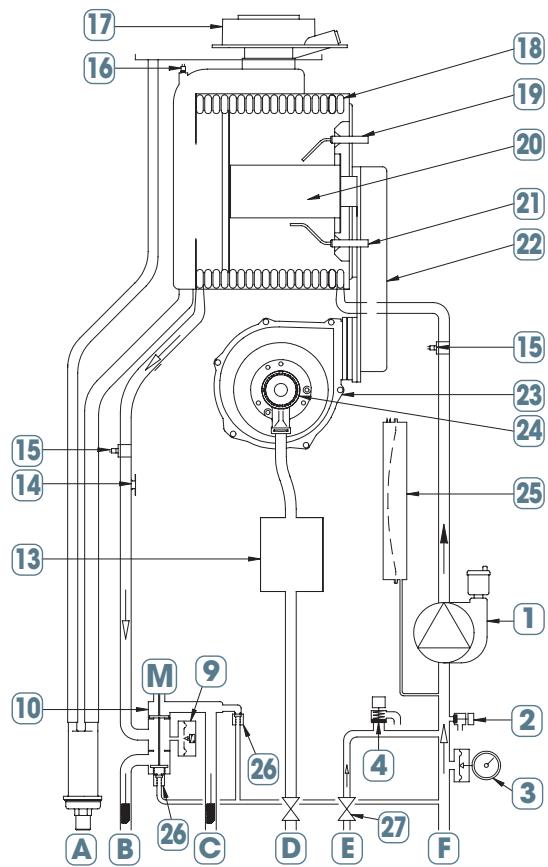

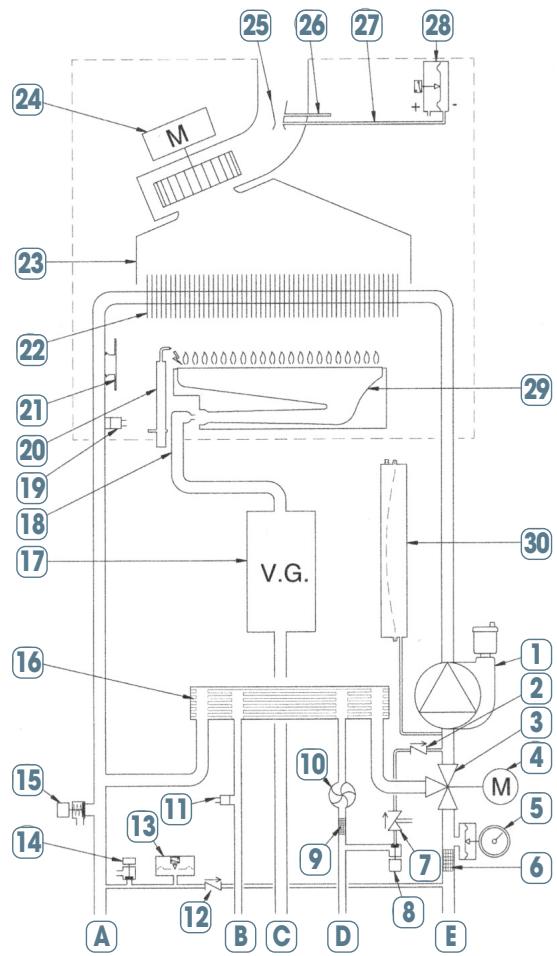

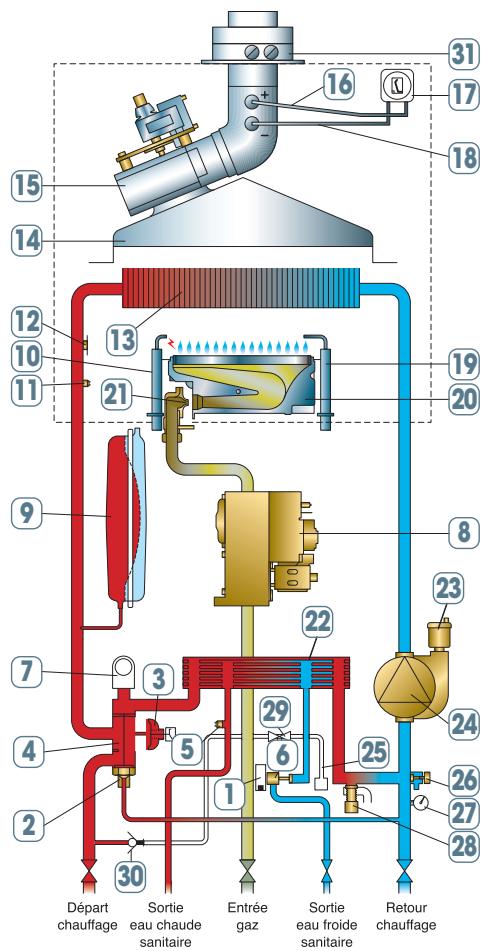

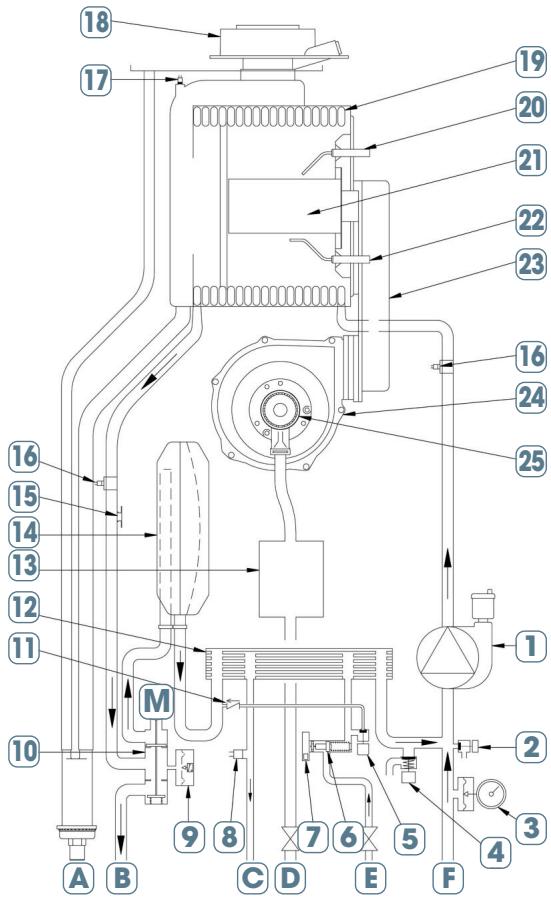

1 Robinet départ chauffage 2 Robinet gaz 3 Robinet de replissage chaudière 4 Robinet arrivée eau équipé de filtre 5 Robinet retour chauffage 6 Sonde CTN sanitaire / Sonde CTN balloon 7 Capteur de priorité ECS 8 Soupape de non-retour 9 Capteur de flux avec limiteur de débit d'eau 0 Soupape de sécurité 1 Manomètre 12 Robinet de vidange chaudière 13 Pompe avec séparateur d'air 14 Soupape automatique de purge d'air 15 Échangeur eau-eau à plaques

16 Vanne gaz 17 Ventilateur 18 Diaphragme gaz 19 Mélangeur avec venturi 20 Échangeur eau-fumée 21 Collecteur mélange air/gaz 22 Électrode de détection de flamme 23 Brûleur 24 Électrode d'allumage 25 Thermostat fumées 26 Raccord coaxial 27 Vase d'expansion 28 Sonde CTN chauffage 29 Thermostat de sécurité 105° 30 Siphon 31 Pressostat hydraulique 32 Moteur vanne 3 voies 33 Vanne 3 voies 34 By-pass automatique 35 Disjoncteur

Médépartchauffage US: entrée eau chaude sanitaire GAS: entrée gaz dans la chaudière ES: entrée eau froide sanitaire RR: retour installation de chauffage

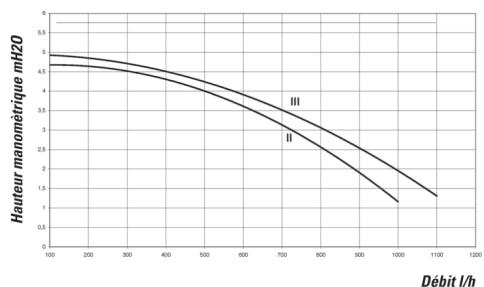

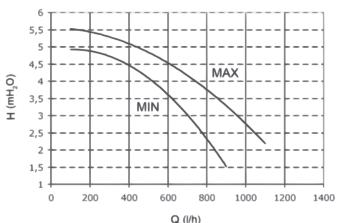

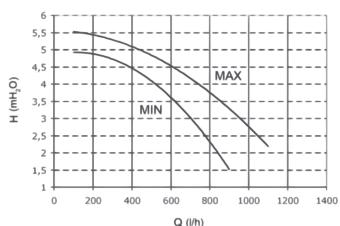

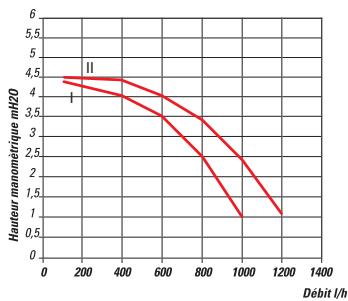

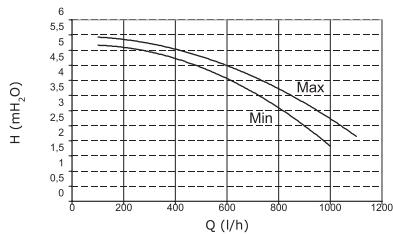

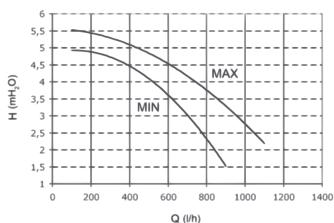

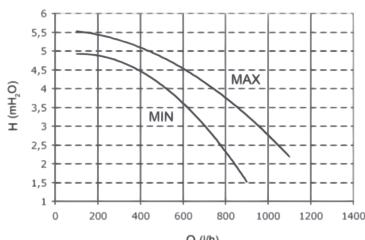

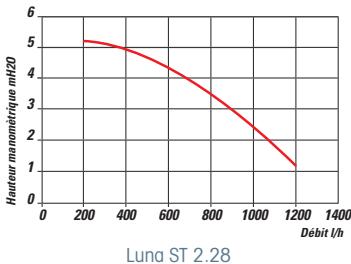

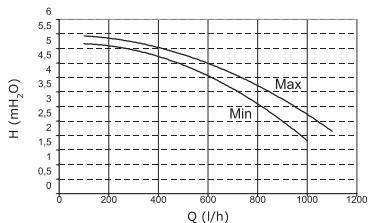

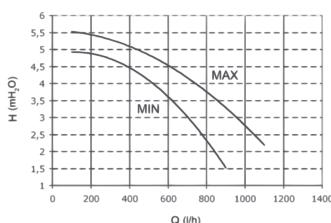

Caractéristique de la pompe de circulation basse consommation

La pompe utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

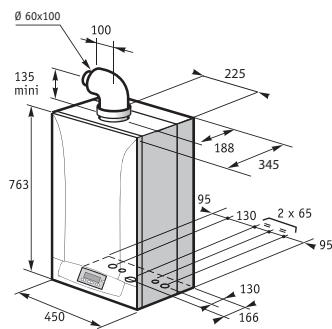

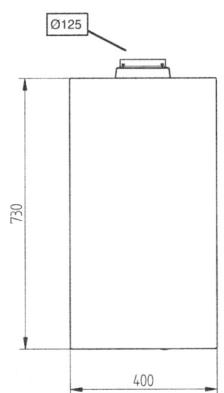

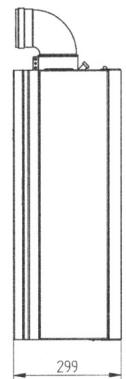

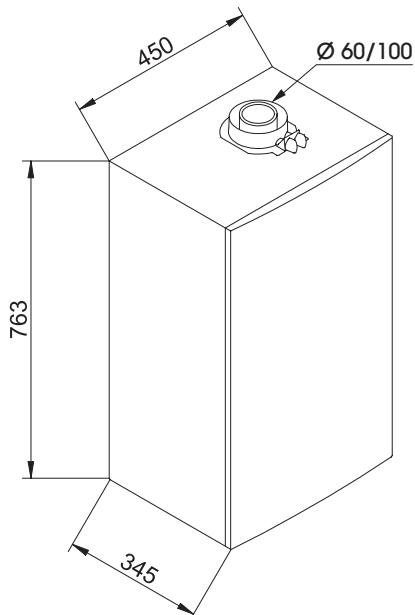

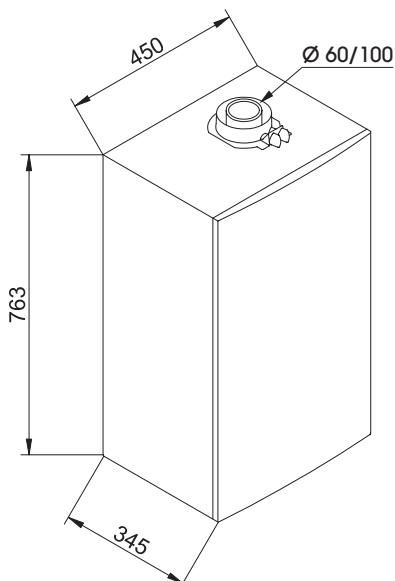

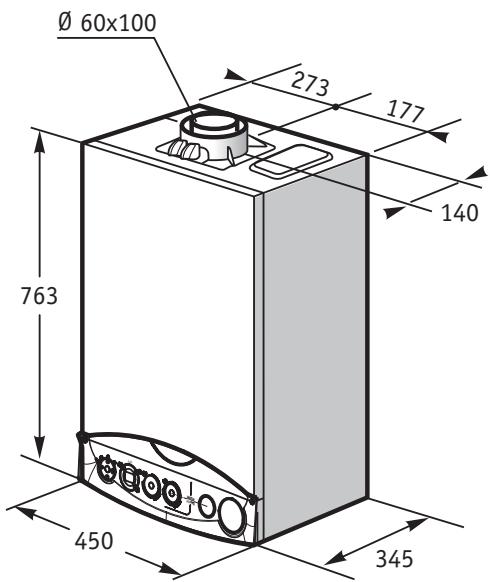

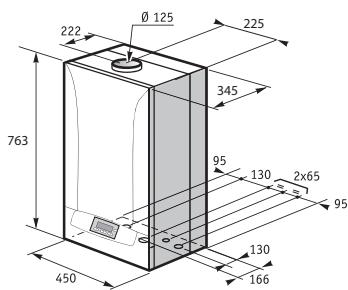

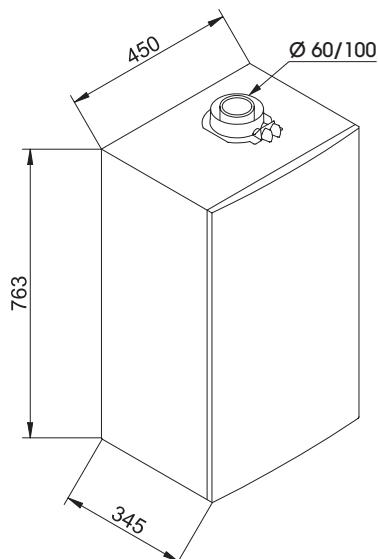

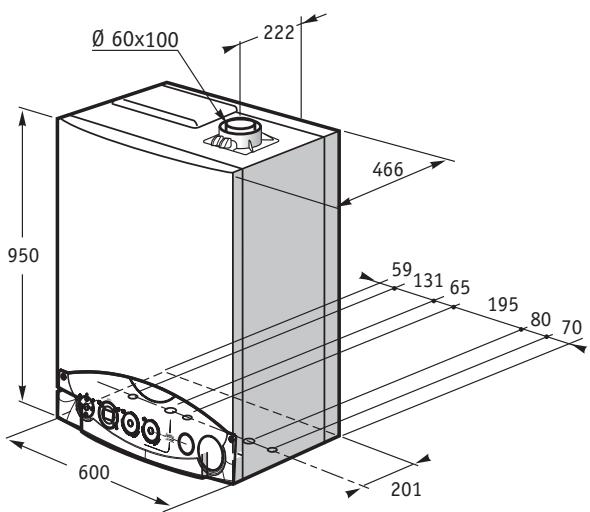

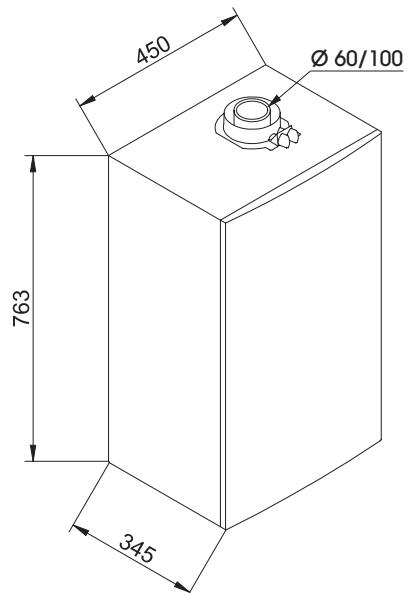

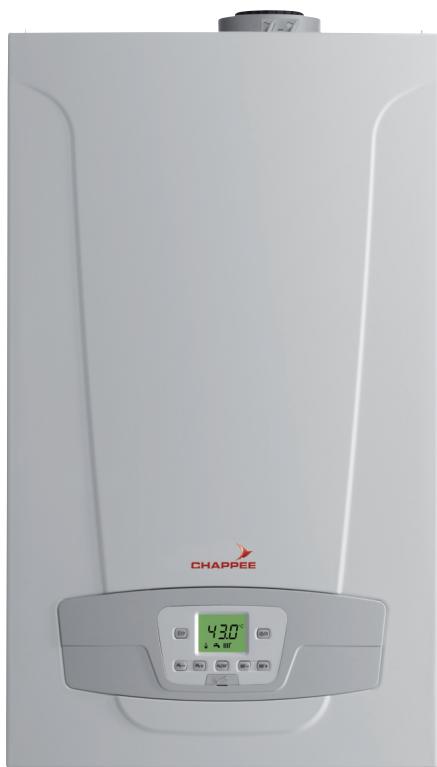

Dimensions

Modèle	Référence	Prix € HT
Luna ST 2.28 HTE H	CLCS28HTH	2498
Luna ST 2.28 HTE V	CLCS28HTV	2439
Luna ST 2.33 HTE H	CLCS33HTH	2753
Luna ST 2.33 HTE V	CLCS33HTV	2694

Chauffage et ECS Condensation gaz

Mini accumulée

Simplicité du tableau Débit spécifique élevé

Solution de remplacement Chappée Faibles émissions polluantes

1 Collecteur de fumées 2 Vase d'expansion "Dynamic Max" 3 Électrode d'allumage 4 Vanne gaz modulante 5 Sécurité de température fumée 6 Corps de chauffe en acier inox 7 Électrode de contrôle de flamme 8 Ventilateur à vitesse variable 9 Échangeur eau-eau à plaques

10 Circulateur 11 Tableau de commandes 12 Isolation phonique

MQTNC>EQ LUNA ST MAX HTE 2.33 FF

Type de générateur		Mini accumulé*
Type de chaudière		Condensation
Évacuation		Ventouse - Cheminée
Puisance nominale	kW	28
Débit calorifique	kW	28,9
Débit des fumées	kg/h	50,4
Rendement charge 100 % et 70 °C	%	96,7
Rendement charge 30 % et 30 °C	%	107,3
Perthes à l'arrêt ΔT = 30 K	W	63,1
Température mini de retour chaudière	°C	15
Puisance électrique auxiliaire	W	70
Puisance électrique circulateur	W	90
Débit nominal d'eau à Pn ΔT = 15 K	m³/h	1,9
Pression max'utilisation primaire	bar	3
Débit de gaz maximum	G 20 m³/h	3,06
	G 25 m³/h	4,18
	G 31 kg/h	2,64
Puisance utile nominale	kW	33
Débit spécifique à ΔT = 30 K	l/mn	16,3
Débit à ΔT = 25 K	l/mn	18,4
Régulationlectronique modulante		OUI
Plage de température	°C	De 35 à 60
Pression maximale	bar	8
Pression minimale	bar	0,2
Seuil d'enclenchement	l/mn	2,5

Fournitures standard

• Chaudière murale à mini-accumulation.
• Équipée d'une chambre de combustion et échangeur spirale en inox (316 L), modulation intégrale de la puissance entre 30 et 100%,
• Tirage flux force (FF) et cheminée B.23,
• Fonctionnement gaz naturel avec possibilité de transformation au GPL.

Fonctionnement en ECS, modèle LUNA ST Max HTE

La chaudière dispose d'une réserve d'énergie primaire stockée dans le vase d'expansion, un système de priorité contrôle régulièrement la température de ce stockage par une vanne de priorité. Lors d'un usage sanitaire, les vannes de priorité enclenchent la circulation sur le vase d'expansion et l'échangeur à plaques. La montée en température de l'eau chaude sanitaire se fait immédiatement (< 5 secondes). La température de l'eau chaude est contrôlée par 2 sondes CTN (chauffage et eau chaude) afin de garantir une parfaite stabilité de la température d'eau en agissant sur l'ouverture modulante de la vanne gaz. La stabilité de température est maintenue constante en cas d'usages simultanés grâce à la capacité en eau du système.

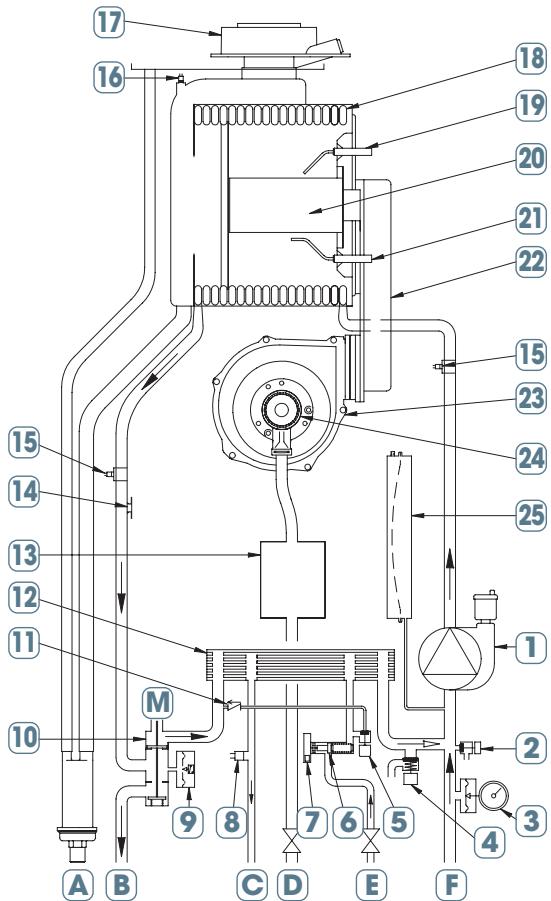

1 Robinet départ chauffage 2 Robinet gaz 3 Robinet de remplissage chaudière 4 Robinet arrivée eau équipé de filtre 5 Robinet retour chauffage 6 Sonde CTN sanitaire / Sonde CTN ballon 7 Capteur de priorité ECS 8 Soupape de non-retour 9 Capteur de flux avec limiteur de débit d'eau

10 Soupape de sécurité 11 Manomètre 12 Robinet de vidange chaudière 13 Pompe avec séparateur d'air 14 Soupape automatique de purge d'air 15 Échangeur eau-eau à plaques

16 Vanne gaz 17 Ventilateur 18 Diaphragme gaz 19 Mélangeur avec venturi 20 Échangeur eau-fumée 21 Collecteur mélange air/gaz 22 Électrode de détention de flamme 23 Brûleur 24 Électrode d'allumage 25 Thermostat fumées 26 Raccord coaxial 27 Vase d'expansion 28 Sonde CTN chauffage 29 Thermostat de sécurité 105° 30 Siphon 31 Pressostat hydraulique 32 Moteur vanne 3 voies 33 Vanne 3 voies 34 By-pass automatique 35 Disconnecteur

GAS: entrée gaz dans la chaudière

ES: entrée eau froide sanitaire

RR: retour installation de chauffage

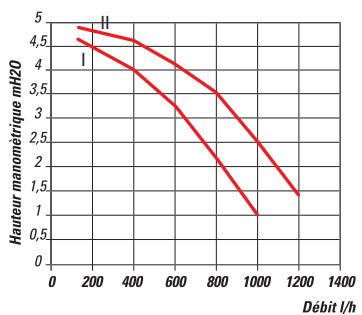

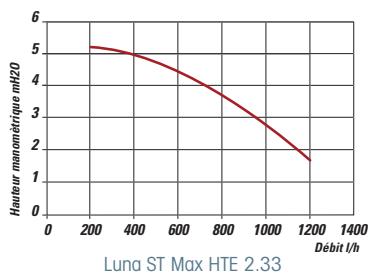

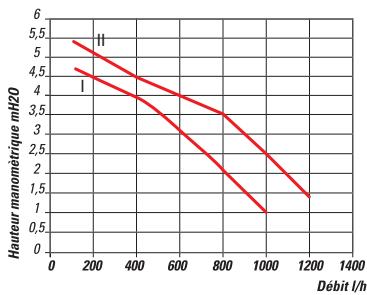

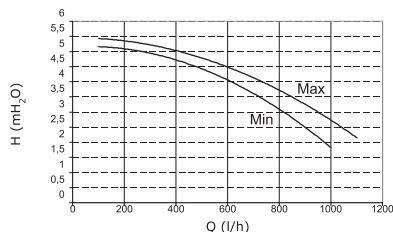

Caractéristique de la pompe de circulation basse consommation

La pompe utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

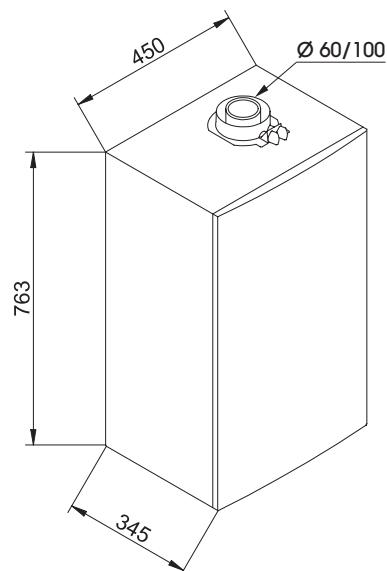

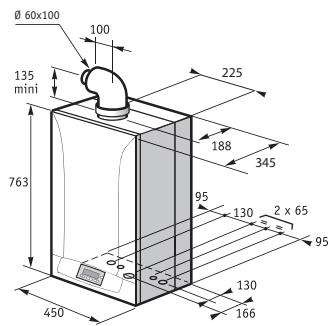

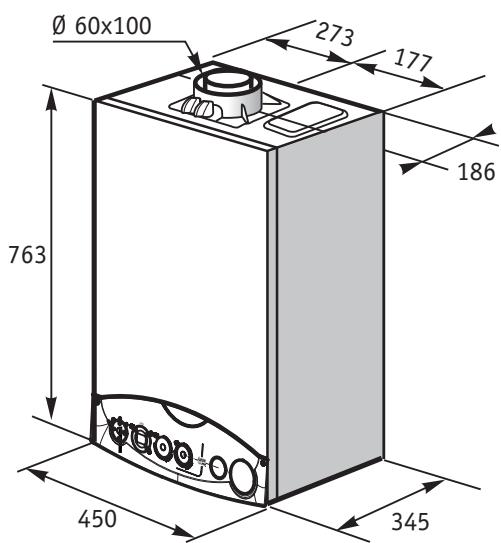

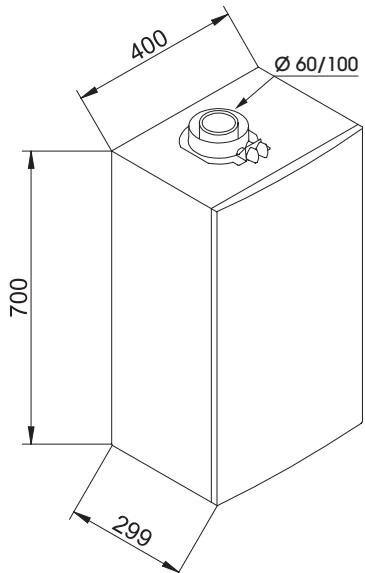

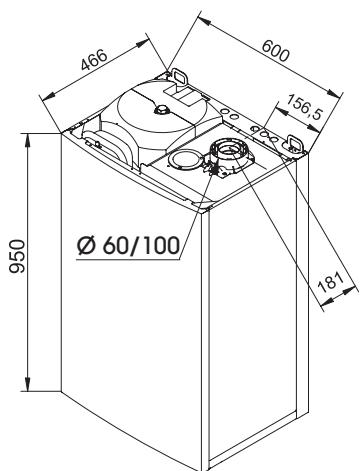

Dimensions

Modèle	Référence	Prix € HT
Luna ST Max 2.33 HTE H	CLCS233HTH	2935
Luna ST Max 2.33 HTE V	CLCS233HTV	2876

Chauffage et ECS Condensation gaz Accumulation 45 I

Simplicité du tableau Débit spécifique élevé

Faibles émissions polluantes Échangeur en inox

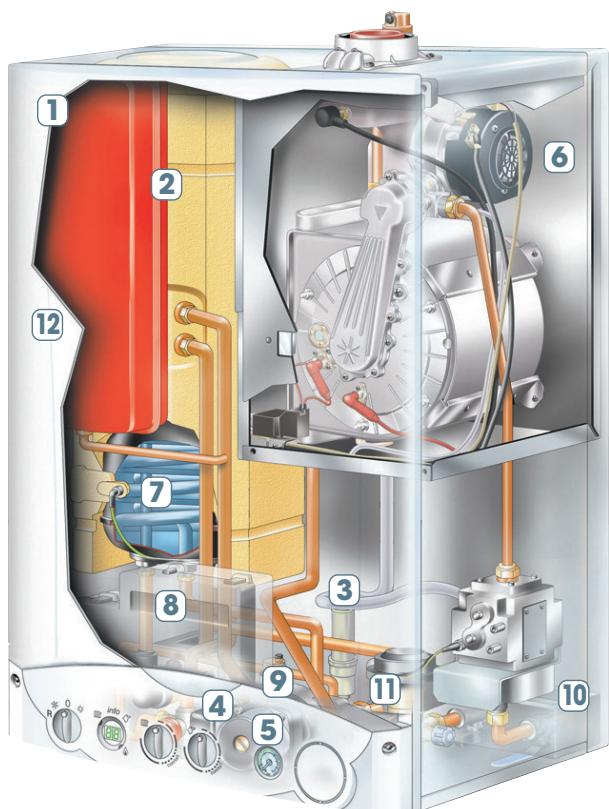

Vase d'expansion chauffage 2 Ballon inox 45 litres 3 Pressostat différentiel hydraulique 4 Soupape de sécurité 5 Pompe chauffage 6 Bruleur 7 Échangeur sanitaire immergé 8 Robinet arrivée eau équipé de filtre 9 By-pass automatique

10 Vanne gaz 11 Vanne 3 voies 12 Isolation phonique

LUNA ST Duo HTE		3.33 HTE
Type de générateur		Accumulé*
Type de chaudière		Condensation
Évacuation		Ventouse - cheminée
Puisance nominale	kW	28
Débit calorifique	kW	28,9
Débit des fumées	kg/h	57,6
Rendement charge 100 % et 70 °C	%	96,7
Rendement charge 30 % et 30 °C	%	107,3
Perles à l'arrêt ΔT = 30 K	W	90
Température mini de retard chaudière	°C	15
Puisance électricque auxiliaire	W	70
Puisance électricque circulator	W	90
Débit nominal d'eau à Pn ΔT = 15 K	m³/h	1,61
Pression max'utilisation primaire	bar	3
Débit de gaz maximum	G 20 m³/h	3,59
	G 25 m³/h	4,18
	G 31 kg/h	2,64
SANTÀIRE	Puisance utile nominale	kW
	Débit spécifique à ΔT = 30 K	l/mn
	Régulationlectronique modulante
	Plage de température	°C
	Pression maximale	bar
	Pression minimale	bar

Chaufferie à accumulation et

• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), modulation intégrale de la puissance entre 30 et 100%,
• Tirage flux force et cheminée type B.23.
• Fonctionnement gaz naturel avec possibilité de transformation au GPL.
• Filtre chauffage intégré et visitable permet de protéger le corps de chauffe.

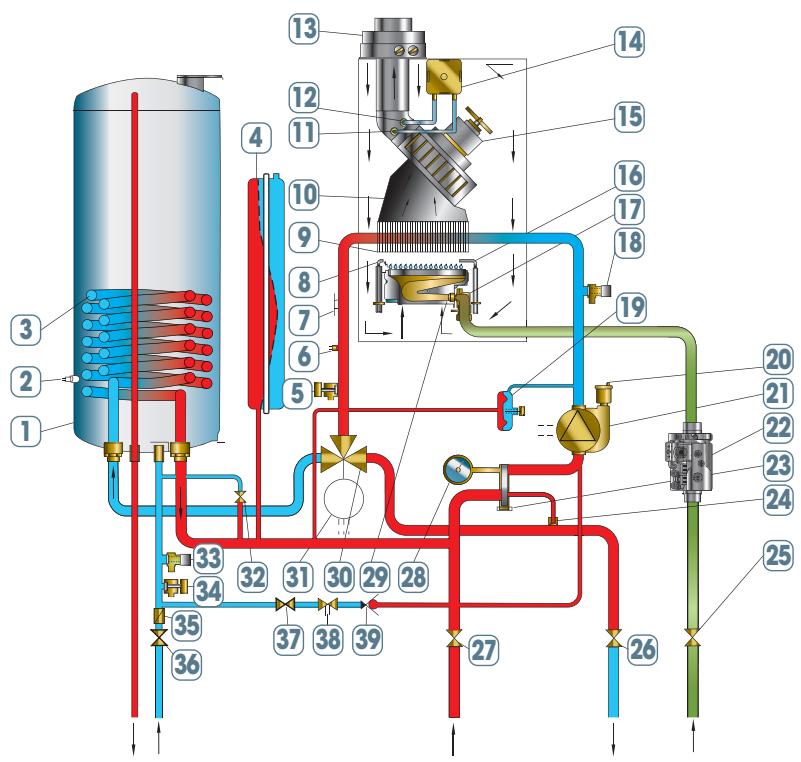

Fonctionnement en ECS, modèle LUNA ST Duo HTE

• Mise en température du gallon. La sonde CTN contrôle la température du gallon et assure la priorité au rechauffage de l'échangeur immergé (serpentin) par mise en service de la pompe chaudière et basculement de la vanne 3 voies. Le contrôle de température ECS est assuré par 1 sonde sanitaire CTN.

MR: départ chauffage US: entrée eau chaude sanitaire GAS: entrée gaz dans la chaudière ES: entrée eau froide sanitaire RR: retour installation de chauffage

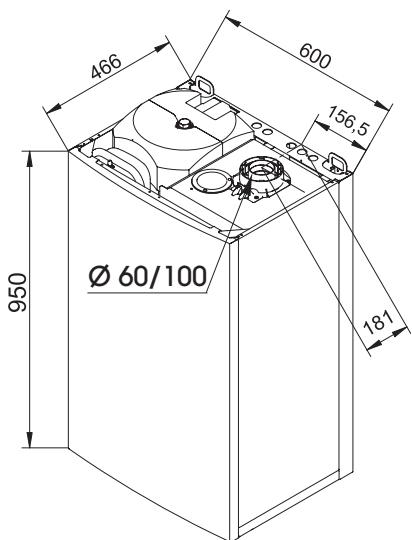

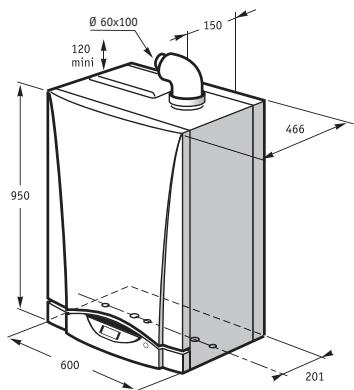

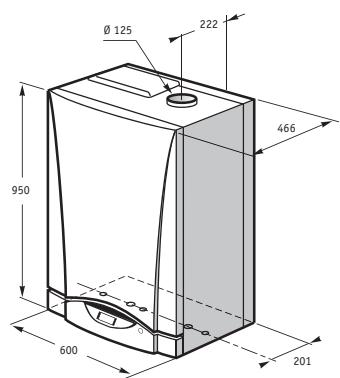

Dimensions

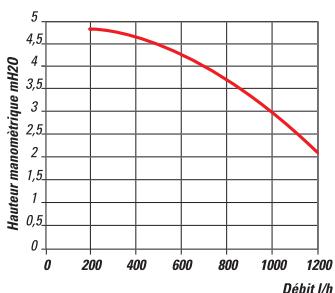

Caractéristique de la pompe de circulation et consommation

La pompe utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge en cas de rupture de l'installation de chauffage.

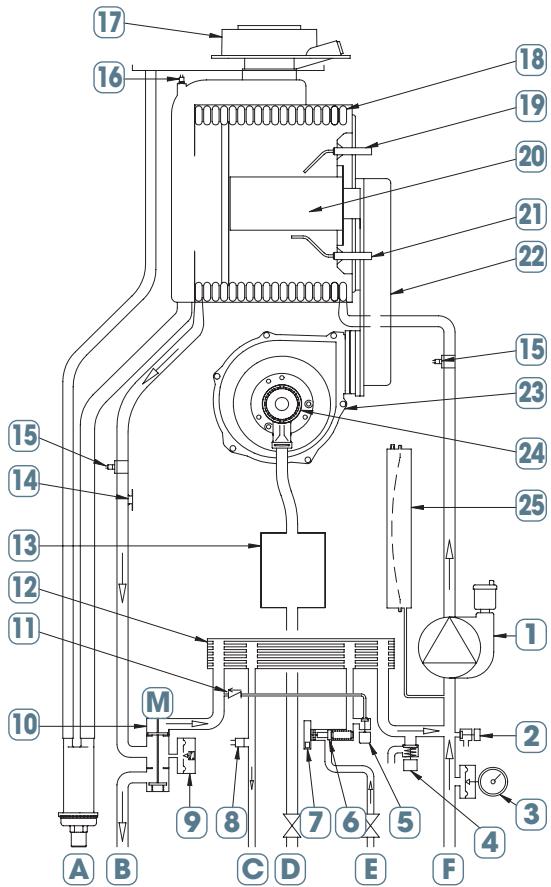

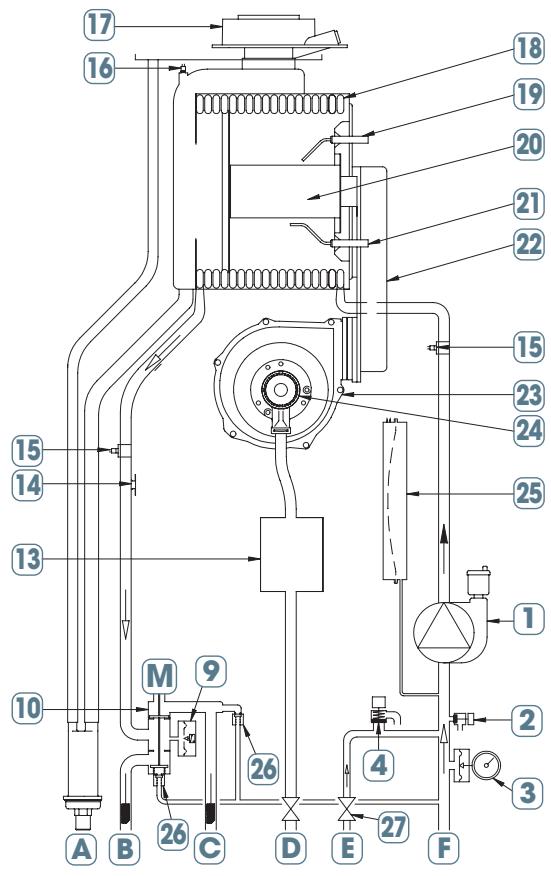

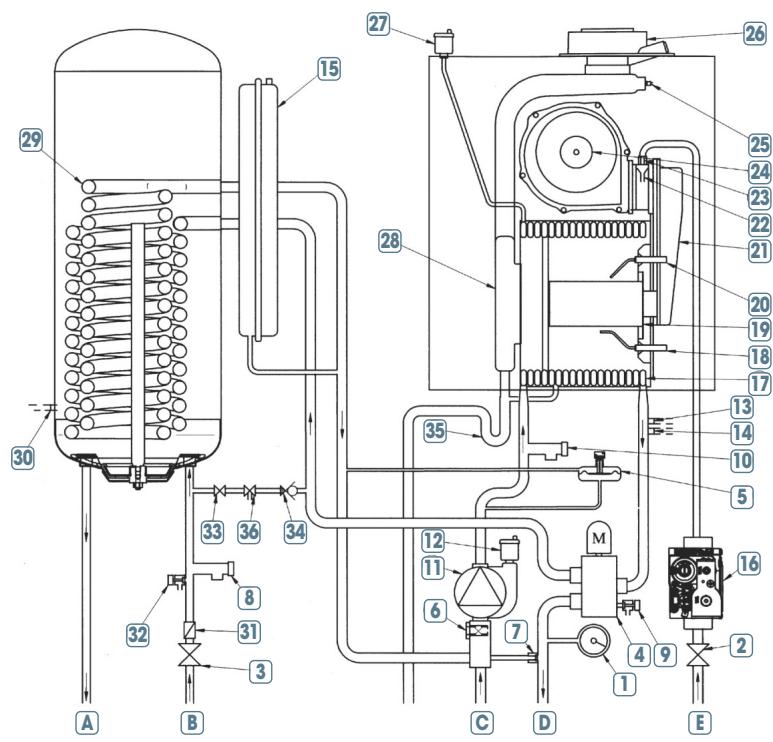

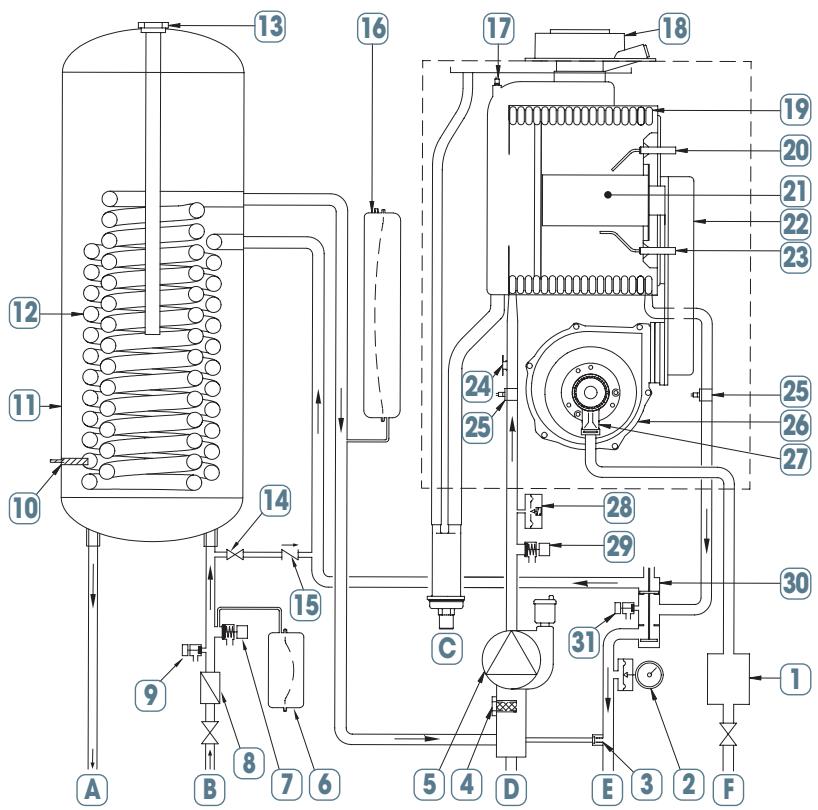

1 Manomètre 2 Robinet gaz 3 Robinet arrivée eau équipée de filtre 4 Vanne trois voies 5 Pressostat différentiel hydraulique 6 Filtre eau chauffage 7 By-pass automatique 8 Soupape de sécurité ballon 7 bar 9 Robinet de vidange chaudière

10 Soupape de sécurité chauffage 3 bar 11 Pompe avec séparateur d'air 12 Soupape automatique purge air 13 Sonde CTN chauffage 14 Thermostat de sécurité 15 Vase expansion 16 Vanne gaz 17 Echangeur eau-fumées 18 Electrode de détction de flumme 29 Brûleur 20 Electrodes d'allumage 21 Collecteur mélange air/gaz 22 Mélangeur avec venturi 23 Diaphragme gaz 24 Ventilateur 25 Thermostat fumées 26 Raccord coaxial 27 Soupape automatique purge air 28 Collecteur fumées 29 Echangeur sanitaire 30 Sonde CTN balloon 31 Ligueur de début eau 32 Robinet de vidange balloon 33 Robinet de replissage chaudière 34 Soupape de non-retour 35 Siphon 36 Disconnecteur

A Sortie eau chaude sanitaire B Entrée eau chaude sanitaire C Retour chauffage D Départ chauffage E Entrée gaz

Modèle	Référence	Prix € HT
Luna ST Duo 3.33 HTE H	CLCS333HTH	3398
Luna ST Duo 3.33 HTE V	CLCS333HTV	3339

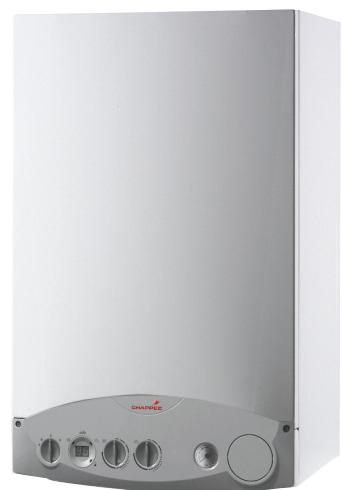

Simplicité d'utilisation Performances et économies

Qualité prouvée En phase avec l'environnement

1 Extracteur 2 Echangeur en cuivre 3 Bruleur en Inox 4 Vanne gaz 5 Robinet gaz 6 Robinet eau froide 7 Vase d'expansion 8 Échangeur à plaques 9 Soupape de sécurité 10 By-pass automatique 11 Robinet de vidange 12 Soupape chauffage

Caractéristiques techniques

LUNA ST Prime		1.24 CF	1.24 FF
Type de générateur		Chauffage seul
Type de chaudière		Basse température
Évacuation		Cheminée	Ventouse
Puisance nominale	kW	24	25
Débit calorifique	kW	26,3	26,9
Débit des fumées	kg/h	68,4	68,1
Tirage nécessaire	mbar	0,05 à 0,1	-
Rendement charge 100 % et 70 °C	%	91,2	92,9
Rendement charge 30 % et 50 °C	%	90,29	90,7
Pertes à l'arrêt ΔT = 30 K	W	183	59
Température mini de retard chaudière	°C	30	30
Puisance électricqu auxiliaire	W	20	75
Puisance électricqu circulator	W	47,4 - 57,7	47,4 - 57,7
Pression max'utilisation (primaire)	bar	3	3
Débit de gaz	G 20 m³/h	2,78	2,84
	G 25 m³/h	3,23	3,31
	G 31 kg/h	2,04	2,09
Débit nominal d'eau à PN ΔT = 15 K		1,38	1,43

FOURNITURES STANDARD

Tableau de commandes très facile d'accès, Modulation électronique, - Allumage électronique, - Détection de flamme par ionisation, - Contrôle de température par thermistance CTN, Brûleur en inox multi rampes, - Pompe de circulation avec dégazeur, - Coupe tirage anti-refouleur, - Vanne gaz modulante Vasque d'expansion 8 litres, - By-pass automatique, - Dispositif de post-circulation, Dispositif antigel, Dispositif de contrôle de début et manque d'eau, Dispositif d'aide au diagnostic, - Chaudière livrée pour fonctionnement au gaz naturel (kit propane fourni gracieusement sur demande). - RT 2005 : ** CE Basse température pour les modèles CF.

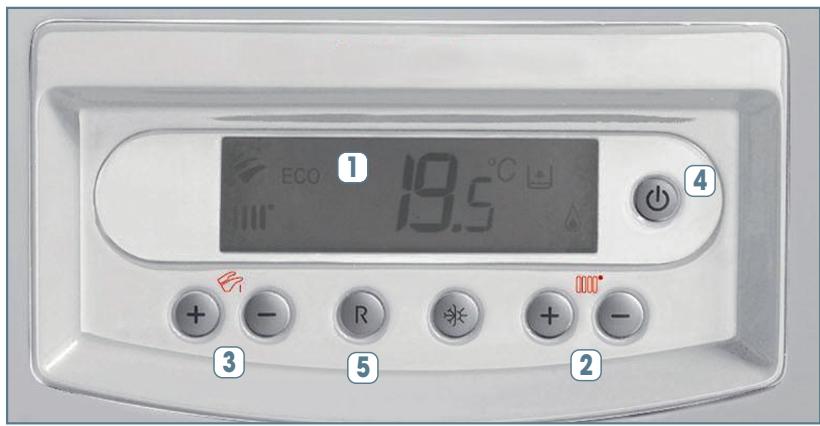

1 Écran indicateur de fonctionnement 2 Réglage de température chauffage 3 Réglage de température sanitaire (si gallon réchauffeur raccordé) 4 Sélecteur du mode de fonctionnement éte/hiver 5 Manomètre de pression d'eau

Modèles	Puisance utile de chauffage		Dimension d'évacuationø D mm	Poids kg
	50°/30° kW	80°/60° kW
1.24 CF	24	9,3	125	32,5
1.24 FFH	25	9,3	100	37

Options	Référence	Prix € HT
Sonde sanitaire pour gallon extérieur	C14061910	23
Accessoires d'installation		voir page 31

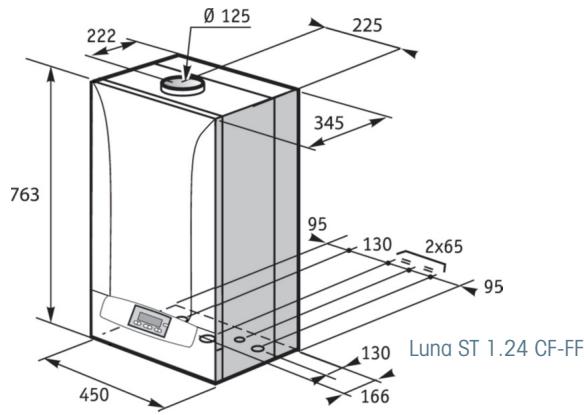

Dimensions

Modèle	Référence	Prix € HT
Luna ST Prime 1.24 CF	CLUS124CFO	1250
Luna ST Prime 1.24 FFH	CLUS124FFH	1589
Luna ST Prime 1.24 FFV 100	CLUS124FFO	1681
Luna ST Prime 1.24 FFV 125	CLUS124FF5	1514

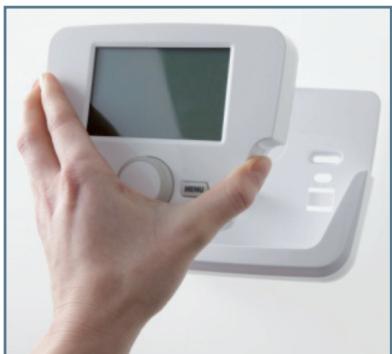

Thermostat d'ambiance

Modèles	Référence	Prix € HT
Thermostat d'ambiance digital sans fil	CFF000025	231
Thermostat d'ambiance filaire	CFF000028	104

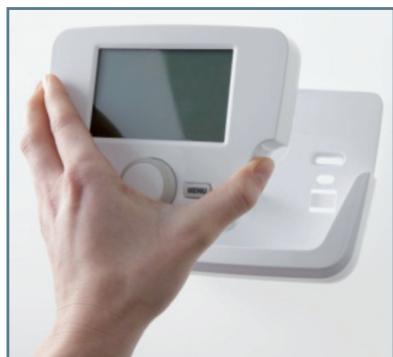

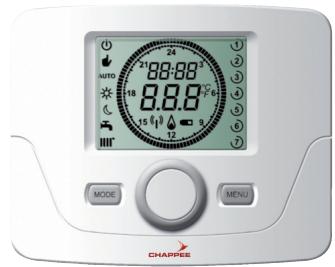

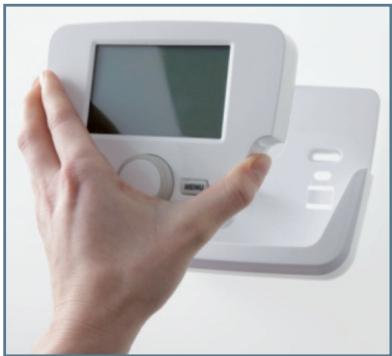

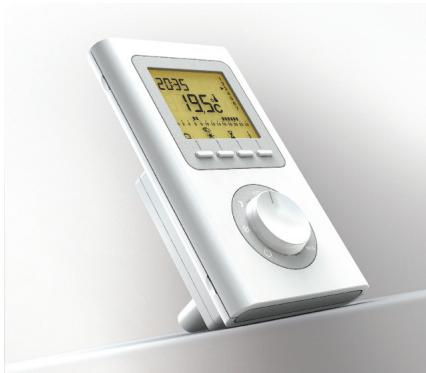

Thermostat digital avec programme hebdomadaire liaison radio

• Boîtier pour fixation murale en saillie ou boîte d'encastrement. Positionnement sur pied possible (socle fourni)
• Affichage sur grand écran LCD rétroéclairé
• Fonctionnement sur piles 2 × 1,5 V (fournies)
• Sauvegarde permanente des paramètres de réglage Protection classe III IP30
• Réglages par molette 7 positions et touches élastomères

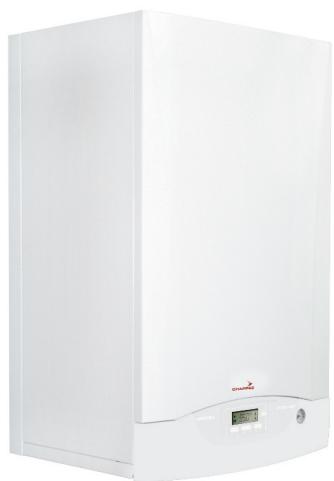

Simplicité du tableau Solution de remplacement

Facilité d'installation Rendement élevé

1 Extracteur 2 Échangeur en cuivre 3 Bruleur en Inox 4 Vanne gaz 5 Robinet gaz 6 Robinet eau froide 7 Vase d'expansion 8 Échangeur à plaques 9 Soupape de sécurité

10 By-pass automatique 11 Robinet de vidange 12 Soupape chauffage

Caractéristiques techniques

LUNA ST Flirt		2.24 CF	2.24 FF	2.24 VMC
Type de générateur		Instantané
Type de chaudière		Basse température
Évacuation		Cheminée	Ventouse	VMC
Puisance nominale	kW	24	25	24
Débit calorifique	kW	26,3	26,9	26,3
Débit des fumées	kg/h	68,4	61,2	68,4
Volume des fumées	m³/h	69	-	69
Tirage nécessaire	mbar	0,05 à 0,1	-	0,05 à 0,1
Rendement charge 100 % et 70 °C	%	91,2	92,9	91,2
Rendement charge 30 % et 40 °C	%	90,29	90,7	90,29
Pertes à l'arrêt ΔT = 30 K	W	183	59	183
Température mini de retour chaudière	°C	30	30	30
Puisance électrique auxiliaire	W	20	75	20
Puisance élec. circulateur mini	W	47,4	47,4	47,4
Puisance élec. circulateur maxi	W	57,7	57,7	57,7
Pression max'utilisation primaire	bar	3	3	3
Débit de gaz	G 20 m³/h	2,78	2,84	2,78
	G 25 m³/h	3,23	3,31	3,23
	G 31 kg/h	2,04	2,09	-
Débit nominal d'eau à Pn ΔT = 15 K	m³/h	1,38	1,43	1,38
Puisance utile nominale	kW	24	24	24
Débit spécifique à ΔT = 30 K	l/mn	11,2	11,5	11,2
Débit à ΔT = 25 K	l/mn	13,7	14,3	13,7
Régulationlectronique modulante		OUI	OUI	OUI
Plage de température	°C	De 35 à 65	De 35 à 65	De 35 à 65
Pression maximale	bar	8	8	8
Pression minimale	bar	0,15	0,15	0,15
Seuil d'enclenchement	l/mn	2	2	2

FOURNITURES STANDARD Chaudière murale instantanée à haut rendement.

Modulation intégrale de la puissance entre 40 et 100%, - Tirage VMC ou flux forcé (FF) ou naturel (CF), - Fonctionnement gaz naturel avec possibilité de transformation au GPL (versions CF et FF). - Filtrage chauffage intégré et visiblement permét de protégér le corps de chauffe.

Lors d'un usage sanitaire supérieur à 21mn, la vanne de priorité enclenche la circulation vers l'échangeur plaques, la mise en marche du brûleur. La température de l'eau chaude est contrôlée (35 à 65^) par 2 sondes CTN (chauffage et eau chaude) afin de garantir une parfaite stabilité de la température d'eau en agissant sur l'ouverture modulante continue de la vanne gaz.

FONCTIONNEMENT EN ECS MODELE LUNA ST Flirt 2.24 CF-VMC-FF

1 Sonde de priorité sanitaire 2 By-pass automatique 3 Pressostat hydraulique 4 Vanne 3 voies 5 Sonde CTN sanitaire 6 Détecteur de début avec filtre et limiteur de début d'eau 7 Moteur vanne 3 voies 8 Vanne gaz 9 Vase d'expansion 0 Électrode d'allumage 11 Sonde CTN chauffage 12 Thermostat de sécurité 13 Échangeur eau fumées 14 Évacuation des fumées 15 Ventilateur 16 Prise de pression positive 17 Pressostat air 18 Prise de pression négative

19 Électrode de détection de flamme 20 Brûleur 21 Rampe gaz avec injecteurs 22 Echangeur eau-eau à plaques 23 Soupape automatique de purge air 24 Pompe avec séparateur d'air 25 Robinets de remplissage du circuit 26 Robinets de vidange chaudière 27 Manomètre 28 Soupape de sécurité hydraulique 29 Disjoncteur 30 Clapet anti-retour 31 Sortie concentrique

MR: départ chauffage US: entrée eau chaude sanitaire GAS: entrée gaz dans la chaudière ES: entrée eau froide sanitaire RR: retour installation de chauffage

Caractéristique de la pompe de circulation basse consommation

La pompe à 2 vitesses utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Dimensions

Luna ST Flirt 2.24 CF

Luna ST Flirt 2.24 VMC

Luna ST Flirt 2.24 FF

Modèle	Référence	Prix € HT
Luna ST Flirt 2.24 CF	CLUS224CFO	1350
Luna ST Flirt 2.24 FFH	CLUS224FFH	1689
Luna ST Flirt 2.24 FFV 100	CLUS224FFO	1781
Luna ST Flirt 2.24 FFV 125	CLUS224FF5	1614
Luna ST Flirt 2.24 VMC	CLUS224VMC	1380

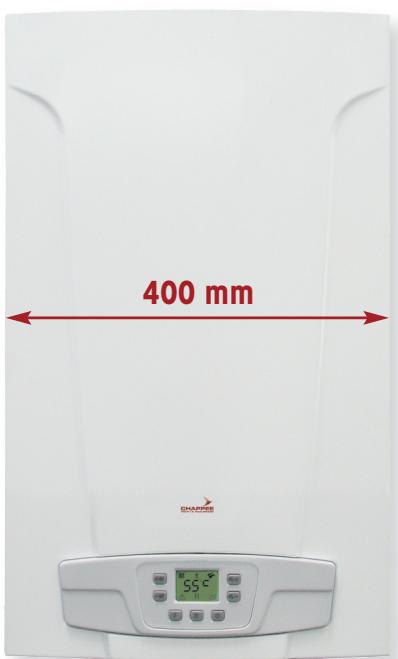

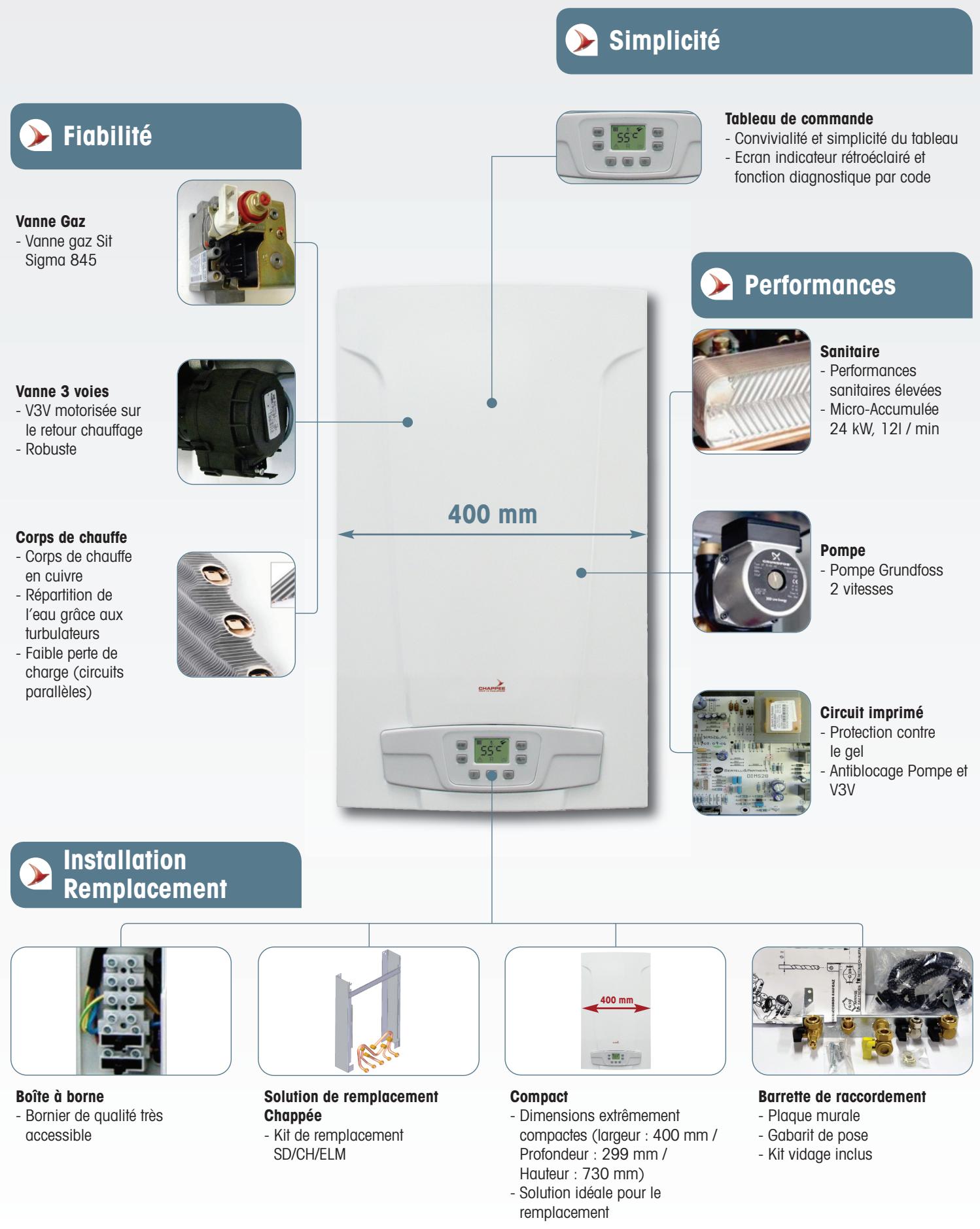

Dimensions extrêmement compactes (400 x 299 x 730) ∨ Solution idéale pour le remplacement

Micro-accumulation Simplicité du tableau

Caractéristiques techniques

LUNA ST Compact		2.24 CF	2.24 FF	2.24 VMC
CHÂUFFÂGE	Type de générate		Micro-accumulation
	Type de chaudière		Basse Température
	Évacuation		Cheminée	Ventouse
	Puisance nominale	kW	24	24
	Débit calorifique	kW	26,3	25,8
	Débit des fumées	kg/h	68,4	61,2
	Volume des fumées	m3/h	69,0	52,0
	Tirage nécessaire	mbar	0,05 à 0,1	-
	Rendement charge 100 % et 70 °C	%	91,2	92,9
	Rendement charge 30 % et 40 °C	%	90,2	90,4
	Pertes à l'arrêt ΔT = 30 K	W	183	59
	Température mini de retour chaudière	°C	30	30
	Puisance électrique auxiliaire	W	5	55
	Puisance électrique circulator	W	75	75
	Pression max'utilisation primaire	bar	3	3
	Débit de gaz	G 20 m³/h	2,78	2,73
		G 25 m³/h	3,23	3,17
		G 31 kg/h	2,04	2
	Débit nominal d'eau à Pn ΔT = 15 K	m³/h	1,38	1,43
SANITÂIRE	Puisance utile nominale	kW	24	24
	Débit spécifique à ΔT = 30 K	l/mn	12	12
	Régulationlectronique modulante		Oui	Oui
	Plage de température	°C	de 35 à 65	de 35 à 65
	Pression maximale	bar	8	8
	Pression minimale	bar	0,15	0,15
	Seuil d'enclenchement	l/mn	2	2

Fournitures standard

• Chaudière murale mixte à micro-accumulation haut rendement. Modulation intégrale de la puissance entre 40 et 100%,
• Tirage naturel (CF) ou flux forcé (FF) ou VMC,
• Fonctionnant au gaz naturel avec possibilité de transformation au GPL (versions CF et FF),
• Filtre chauffage intégré et visitable permet de protéger le corps de chauffe.

FONCTIONNEMENT EN ECS, MODELE LUNA ST COMPACT

Le système de gestion électronique de Luna ST Compact permet de maintenir en température le système de production d'eau chaude durant les périodes de pGAise. Le système peut être modifié par l'utilisateur pour passer en mode "eco". L'eau chaude arrive rapidement et à température constante.

Schéma de principe

1 Pompe et séparateur d'air 2 Clapet antiretour 3 Vanne trois voies 4 Moteur vanne frois voies 5 Manomètre 6 Filtre extractible circuit de chauffage 7 Disconnecteur 8 Robinet de remplissage de la chaudière 9 Filtre extractible eau froide

10 Détecteur de débit sanitaire 11 Sonde CNT de l'eau chaude sanitaire 12 Clapet anti-retour sur by-pass automatique 13 Pressostat manque d'eau 14 Robinet de vidange chaudière 15 Soupape de sécurité 16 Échangeur de chaleur eau-eau à plaque

17 Vanne gaz avec diaphragme 18 Rampe gaz avec injecteurs 19 Sonde CNT du chauffage central 20 Électrode pour l'allumage et la détection de flamme 21 Thermostat de sécurité 22 Échangeur eau-fumées 23 Convoyeur fumées 24 Ventilateur 25 Tube Venturi 26 Prise de pression positive 27 Prise de pression négative 28 Pressostat d'air 29 Bruleur 30 Vase d'expansion A Départ chauffage B Sortie eau chaude sanitaire C Gaz D Entrée eau chaude sanitaire E Départ chauffage

Caractéristique de la pompe de circulation basse consommation

La pompe utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Modèle	Référence	Prix € HT
Luna ST Compact 2.24 CF	CLUSC24CFO	1 340
Luna ST Compact 2.24 FFH	CLUSC24FFH	1 670
Luna ST Compact 2.24 FFV 100	CLUSC24FFO	1 762
Luna ST Compact 2.24 FFV 125	CLUSC24FF5	1 595
Luna ST Compact 2.24 VMC	CLUSC24VMC	1 340

Options	Référence	Prix € HT
Kit de remplacement C&M Nectra	C71413821	72
Kit de remplacement C&M Celtic	C71413811	72
Kit de remplacement ELM	C71413831	72
Kit de remplacement SD	C71413801	72
Kit de remplacement universel	C14058810	90
Cadre écâteur avec douilles	C71413781	90
Câche douilles de raccordement	C71413901	60
Kit propane CF-FF 2.24	C71413921	10

Dimensions

Luna ST Compact 2.24 FF

Luna ST Compact 2.24 CF-VMC

Simplicité du tableau Solution de remplacement

Débit spécifique élevé Réservoir d'énergie primaire

Caractéristiques techniques

LUNA ST Max		2.24 CF	2.24 FF	2.24 VMC
Type de générateur		Mini accumulé*
Type de chaudière		Basse température
Évacuation		Cheminée	Ventouse	VMC
Puisance nominale	kW	24	25	24
Débit calorifique	kW	26,3	26,9	26,3
Débit des fumées	kg/h	68,4	61,2	68,4
Volume des fumées	m3/h	65	50,3	65
Tirage nécessaire	mbar	0,05 à 0,1	-	0,05 à 0,1
Rendement charge 100 % et 70 °C	%	91,2	92,9	91,2
Rendement charge 30 % et 40 °C	%	90,29	90,7	90,29
Pertes à l'arrêt ΔT = 30 K	W	183	59	183
Température mini de retour chaudière	°C	30
Puisance électrique auxiliaire	W	20	75	20
Puisance电量 circulator mini	W	47,4	47,4	47,4
Puisance电量 circulator maxi	W	57,4	57,7	57,7
Pression max'utilisation primaire	bar	3
Débit de gaz	G 20 m³/h	2,78	2,84	2,78
	G 25 m³/h	3,23	3,31	3,23
	G 31 kg/h	2,04	2,09	-
Débit nominal d'eau à Pn ΔT = 15 K	m³/h	1,38	1,43	1,38
Puisance utile nominale	kW	24	24	24
Débit spécifique à ΔT = 30 K	l/mn	12,05	12,4	12,05
Débit spécifique à ΔT = 25 K	l/mn	13,7	14,3	13,7
Régulationlectronique modulante		OUI	OUI	OUI
Plage de température	°C	De 35 à 65	De 35 à 65	De 35 à 65
Pression maximale	bar	8	8	8
Pression minimale	bar	0,15	0,15	0,15
Seuil d'enclenchement	l/mn	2	2	2

• Chauffage et ECS, stockage tampon

Fournitures standard

Chaudière murale mixte à mini accumulation haut rendement.

Modulation intégrale de la puissance entre 40 et 100%, - Ajustement de la puissance en chauffage possible entre 40 et 100%. - Tirage naturel (CF) ou flux forcé (FF) ou VMC, - Fonctionnement gaz naturel avec possibilité de transformation au GPL (versions CF et FF). - Filtrage chauffage intégré et visitable permet de protéger le corps de chauffe.

FONCTIONNEMENT EN ECS, MODELE LUNA ST Max

La chaudière dispose d'une réserve d'énergie primaire stockée dans le vase d'expansion, un système de priorité contrôle régulièrement la température de ce stockage par une vanne de priorité. Lors d'un usage sanitaire supérieur à 2 l/mn, les vannes de priorité enclenchent la circulation sur le vase d'expansion et l'échangeur à plaques. La montée en température de l'eau chaude sanitaire se fait immédiatement (< 5 secondes). La température de l'eau chaude est contrôlée par 2 sondes CTN (chauffage et eau chaude) afin de garantir une parfaite stabilité de la température d'eau en agissant sur l'ouverture modulante de la vanne gaz. La stabilité de température est mainfune constante en cas de puisages simultanés grâce à la capacité en eau du système.

Schéma de principe

1 Sonde de priorité sanitaire 2 Disconnecteur 3 By-pass automatique 4 Soupape de non-retour 5 Pressostat hydraulique 6 Soupape 3 voies 7 Sonde CTN sanitaire 8 Détecteur de début avec filtre et limiteur de début d'eau 9 Moteur vanne 3 voies 0 Soupape du gaz 11 Vase d'expansion 12 Électrode d'allumage 13 Sonde CTN chauffage 14 Thermostat de sécurité 15 Échangeur eau-fumées 16 Boîte à fumées 17 Ventilateur 18 Prise de pression positive (pour le mod. Max 2.31 FF la prise positive déterréfermée)

19 Pressostat air 20 Prise de pression négative 21 Électrode de détention de flamme 22 Brûleur 23 Rampe gaz avec injecteurs 24 Échangeur eau-eau avec plaques 25 Événement automatique 26 Pompe avec séparateur d'air 27 Robinet de remplissage circuit 28 Robinet de vidange chaudière 29 Manomètre 30 Soupape de sécurité hydraulique 31 Sortie concentrique

Médépartchauffage Usentre eau chaude sanitaire Gas: entrée gaz dans la chaudière Es: entrée eau froide sanitaire Rr: retour installation de chauffage

Dimensions Luna ST Max 2.24 CF

Luna ST Max 2.24 VMC

Luna ST Max 2.24 FF

Caractéristique de la pompe de circulation et consommation

La pompe utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube.

Le dégazeur incorpore dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Modèle	Référence	Prix € HT
Luna ST Max 2.24 CF	CLUS24CFO	1455
Luna ST Max 2.24 FFH	CLUS24FFH	1805
Luna ST Max 2.24 FFV 100	CLUS24FFO	1897
Luna ST Max 2.24 FFV 125	CLUS24FF5	1730
Luna ST Max 2.24 VMC	CLUS24VMC	1475

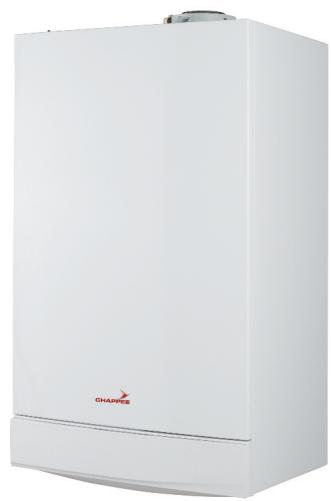

Simplicité du tableau Haut rendement

Débit spécifique élevé ECS avec ballon d'accumulation

1 Ballon inox 60 litres 2 Vase d'expansion chauffage 3 Vase d'expansion sanitaire en option 4 Pompe de chauffage 5 Manomètre 6 Extracteur 7 Échangeur en cuivre 8 Brûleur multirampes 9 Vanne gaz

Caractéristiques techniques

LUNA ST Duo		3.24 CF	3.24 CF - VMC	3.28 FF
Type de générateur		Accumulé*
Type de chaudière		Basse température
Évacuation		Cheminée	VMC	Ventouse
Puisance nominale	kW	23,3	23,3	28
Débit calorifique	kW	25,8	25,8	30,1
Débit des fumées	kg/h	79,2	64,4	72
Volume des fumées	m³/h	54,1	54,1	56
Tirage nécessaire	mbar	0,05 à 0,1	0,05 à 0,1	-
Rendement charge 100 % et 70 °C	%	91	90,6	93,1
Rendement charge 30 % et 40 °C	%	89.8	89,8	90,6
Pertes à l'arrêt ΔT = 30 K	W	199	199	99
Température mini de retour chaudière	°C	30
Puisance électricité auxiliaire	W	25	25	70
Puisance élec. circulator mini	W	47,4	47,4	73,4
Puisance élec. circulator maxi	W	57,7	57,7	89,7
Pression max'utilisation primaire	bar	3
Débit de gaz	G 20 m³/h	2,73	2,73	3,18
	G 25 m³/h	3,17	3,17	3,7
	G 31 kg/h	2,00	-	2,34
Débit nominal d'eau à Pn ΔT = 15 K	m³/h	1,34	1,34	1,61
Puisance utile nominale	kW	23,3	23,3	28
Débit spécifique à ΔT = 30 K	l/mn	17,7	17,7	19
Vase d'expansion	I	1 en option
Régulation électronique modulante		OUI	OUI	OUI
Plage de température	°C	De 35 à 60	De 35 à 60	De 35 à 60
Pression maximale	bar	7	7	7
Pression minimale	bar	0,5	0,5	0,5

Fournitures standard

Chaudière murale à accumulation. Chaudière murale mixte équipée d'un système de stockage ECS en inox associé de 60 l.

Modulation intégrale de la puissance entre 40 et 100%, - Ajustement de la puissance en chauffage possible entre 40 et 100%, - Tirage VMC ou flux force (FF) ou naturel (CF), - Fonctionnement gaz naturel avec possibilité de transformation au GPL (versions CF et FF). - Filtré chauffage intégré et visitable permet de protéger le corps de chauffe.

FONCTIONNEMENT EN ECS, MODELE LUNA ST Duo

• Mise en température du gallon. La sonde CTN contrôle la température du gallon et assure la priorité au rechauffage de l'échangeur immergé (serpentin) par mise en service de la pompe chauffage et basculement de la vanne 3 voies. Le contrôle de température ECS est assuré par 1 sonde sanitaire CTN.

Schéma de principe

Dimensions Luna ST Duo 3.24 CF-VMC

Luna ST Duo 3.28 FF

1 Ballon 2 Sonde CTN sanitaire 3 Echangeur sanitaire 4 Vase d'expansion 5 Robinet de vidange chaudière 6 Sonde CTN chauffage 7 Thermostat de sécurité 8 Electrode d'allumage 9 Echangeur eau-fumées

10 Boîte à fumées 11 Prise de pression négative 12 Prise de pression positive 13 Raccord concentrique 14 Pressostat air 15 Ventilateur 16 Électrode de détection de flamme 17 Rampe gaz avec injecteurs 18 Soupape de sécurité chauffage 3 bar 19 Pressostat différentiel hydraulique 20 Dégazeur 21 Pompe avec séparateur d'air 22 Vanne gaz 23 Filtre eau chauffage 24 By-pass automatique 25 Robinet gaz 26 Vanne département chauffage 27 Vanne retour chauffage 28 Manomètre 29 Brûleur 30 Vanne 3 voies 31 Moteur vanne 3 voies 32 Robinet de remplissage chaudière 33 Soupape de sécurité ballon 7 bar 34 Robinet de vidange ballon 35 Limiteur de début d'eau 36 Robinet arrivée eau équipé de filtre 37 Robinet de remplissage chaudière 38 Déconnecteur 39 Soupape de non-retour

Caractéristique de la pompe de circulation basse consommation

La pompe utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge en cas de rupture de l'installation de chauffage.

1: sortie eau chaude sanitaire G1/2 2: entrée eau froide sanitaire G1/2 3: retour installation de chauffage G3/4 4: départ chauffage G3/4 5: entrée gaz dans la chaudière G3/4

Modèle	Référence	Prix € HT
Luna ST Duo 3.24 CF	CLUS324CFO	2230
Luna ST Duo 3.28 FFH	CLUS324FFH	2730
Luna ST Duo 3.28 FFV 100	CLUS324FFO	2822
Luna ST Duo 3.28 FFV 125	CLUS324FF5	2655
Luna ST Duo 3.24 VMC	CLUS324VMC	2260

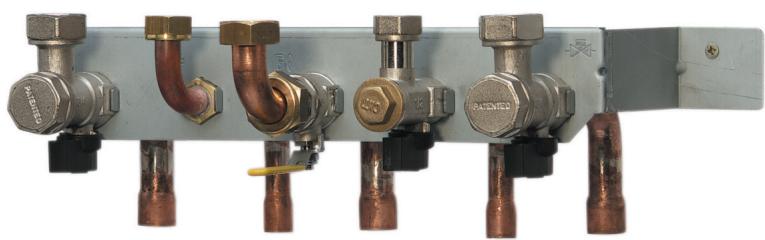

Accessoires fournis dans le kit barrette de robinetterie

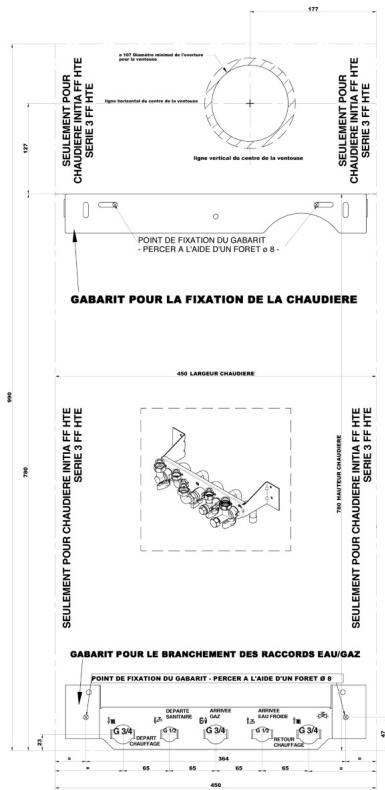

• Gabarit
• Robinet gaz
• Robinet arrivée eau avec filtre (modèle mixte)
• Joints d'étanchéité
• Chevilles 8 mm et vis
• Robinet dérivation chauffage
• Robinet retour chauffage avec filtre visible intégré
• Kit de vidage eau mixte

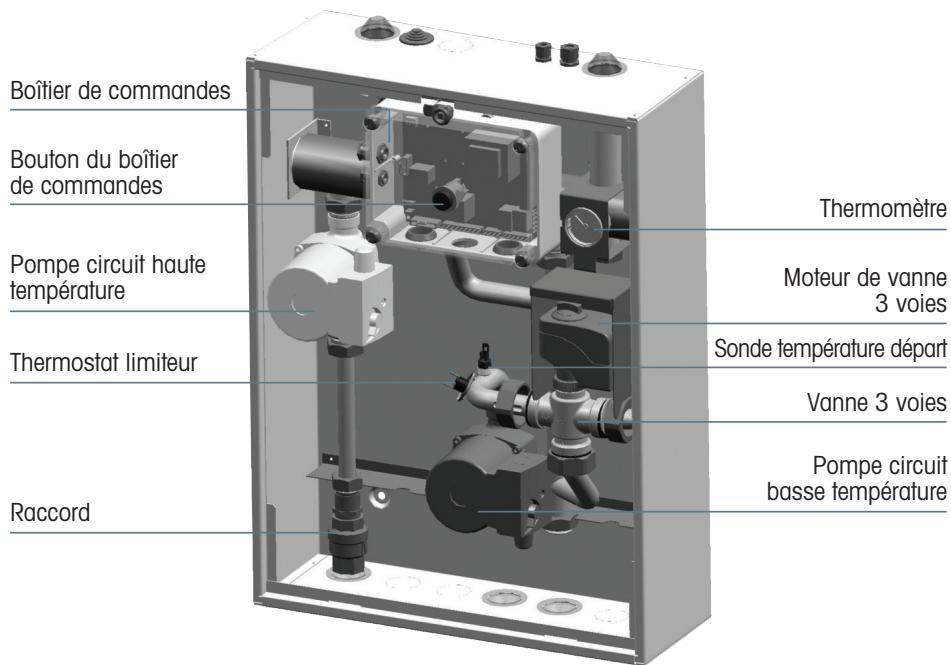

Module de partage pour chaudière haut rendement et condensation

Kit basse température permettant le raccordement de 2 circuits fonctionnant à des températures différentes, livrés avec régulation.

	Référence	Prix € HT
Kit partage	C71407961	1 178 €

Dimensions	L	H	P
mm	450	600	160

Module partage luna ST

• Collecteur modulaire 1 Zone Haute Température < 85^ 1 Zone Basse Température < 45^
• 1 pompe de circulation pour la zone Haute Température
• 1 pompe de circulation pour la zone Basse Température
• 1 vanne de mélange pour la zone Basse Température
• 1 sonde CTN circuit BT
• Thermostat de sécurité circuit BT 50 °C
• Dimensions (mm) : 600x450x160
• Alimentation électrique : 230V Raccordement chaudière et circuit Haute Température: 3/4"
• Raccordement circuit Basse Température : 1"

Accessoires d'installation

Accessoires murales en option	Référence	Prix € HT
A Dosseret écartement Prime - Flirt - Max - ST 60 mm	C71411131	53
Douilles installation neue pour dosseret écartement Prime - Flirt - Max - ST	C71413741	73
Dosseret écartement Duo + douilles	C14088010	95
B Kit de replissage installation	C14069110	41
C Kit robinet eau chaude	C14021911	34
D Kit de remplacement C&M Celtic à visser	C71413551	72
Kit de remplacement C&M Nectra à visser	C71413731	70
E Kit de remplacement SD à visser	C71413511	72
F Kit de remplacement ELM à visser	C71411141	73
Kit de remplacement universel	C14058810	90
Kit de remplacement C&M à souder	C14050211	37
Kit de remplacement SD à souder	C14050611	37
Kit de remplacement ELM à souder	C14050711	37
G Kit de vidage eau mixte	C14087210	29
Kit de vidage eau Duo	C71412831	33
Kit solaire thermostatique pour chaudières mixtes
• Vanne directionnelle thermostatique	C71412341	129
• Douilles de raccordement
• Vanne isolation entrée eau froide
Sonde sanitaire Luna ST Prime 1.24 CF-FF	C14061910	23
+ Régulation AVS77 Luna ST HTE	C71411021	120
Kit interface	C71407251	22

CODE	DESIGNATION	COMPOSANTS		COUDE CONCENTRIQUE 90°	TERMINAL CONCENTRIQUE	ROSACE Ø100	ADAPTATEUR SORTIE VERTICALE	DOUILLES INSTALLATION NEUVE
		CORPS CHAUDIÈRE	BARRETTE ROBINETTERIE
CLUS124CF0	Luna ST Prime 1.24 CF	CCPA45124	C14077810
CLUS124FFH	Luna ST Prime 1.24 FFH	CCPA45524	C14077810	C71410141	C71410181	C14017710
CLUS124FF0	Luna ST Prime 1.24 FFV 100	CCPA45524	C14077810		C14036410		C71410191
CLUS124FF5	Luna ST Prime 1.24 FFV 125	CCPA45524	C14077810				CFF000007
CLUS224CF0	Luna ST Flirt 2.24 CF	CCPA45224	C14068011
CLUS224FFH	Luna ST Flirt 2.24 FFH	CCPA45624	C14068011	C71410141	C71410181	C14017710
CLUS224FF0	Luna ST Flirt 2.24 FFV 100	CCPA45624	C14068011		C14036410		C71410191
CLUS224FF5	Luna ST Flirt 2.24 FFV 125	CCPA45624	C14068011				CFF000007
CLUS224VMC	Luna ST Flirt 2.24 VMC	CCPA45224VMC	C14068011
CLUSC24CF0	Luna ST Compact 2.24 CF	C71100370	C71413761					C71413791
CLUSC24FFH	Luna ST Compact 2.24 FFH	C71100390	C71413761	C71410141	C71410181	C14017710		C71413791
CLUSC24FF0	Luna ST Compact 2.24 FFV 100	C71100390	C71413761		C14036410		C71410191	C71413791
CLUSC24FF5	Luna ST Compact 2.24 FFV 125	C71100390	C71413761				CFF000007	C71413791
CLUSC24VMC	Luna ST Compact 2.24 VMC	C71100380	C71413761					C71413791
CLUS24CF0	Luna ST Max 2.24 CF	CCPA45324	C14068011
CLUS24FFH	Luna ST Max 2.24 FFH	CCPA45824	C14068011	C71410141	C71410181	C14017710
CLUS24FF0	Luna ST Max 2.24 FFV 100	CCPA45824	C14068011		C14036410		C71410191
CLUS24FF5	Luna ST Max 2.24 FFV 125	CCPA45824	C14068011				CFF000007
CLUS24VMC	Luna ST Max 2.24 VMC	CCPA45324VMC	C14068011
CLUS324CF0	Luna ST Duo 3.24 CF	CCPA45424	C14073711
CLUS324FFH	Luna ST Duo 3.28 FFH	CCPA45728	C14073711	C71410141	C71410181	C14017710
CLUS324FF0	Luna ST Duo 3.28 FFV 100	CCPA45728	C14073711		C14036410		C71410191
CLUS324FF5	Luna ST Duo 3.28 FFV 125	CCPA45728	C14073711				CFF000007
CLUS324VMC	Luna ST Duo 3.24 VMC	CCPA45424VMC	C14073711

CODE	DESIGNATION	COMPOSANTS		COUDECENTRIQUE90°	TERMINALCONCENTRIQUE	ROSACEØ100	ADAPTATEURSORTIEVERTICALE
		CORPS	BARRETTEROBINETTERIE
CLCS28HTH	LUNA ST 2.28 HTE H	CHLA43628	C14068011	C14059710	C14059610	C14017710
CLCS28HTV	LUNA ST 2.28 HTE V	CHLA43628	C14068011				CFF000019
CLCS33HTH	LUNA ST 2.33 HTE H	CHLA43633	C14068011	C14059710	C14059610	C14017710
CLCS33HTV	LUNA ST 2.33 HTE V	CHLA43633	C14068011				CFF000019
CLCS233HTH	LUNA ST MAX 2.33 HTE H	CHLA43833	C14068011	C14059710	C14059610	C14017710
CLCS233HTV	LUNA ST MAX 2.33 HTE V	CHLA43833	C14068011				CFF000019
CLCS333HTH	LUNA ST DUO 3.33 HTE H	CHPA45733	C14073711	C14059710	C14059610	C14017710
CLCS333HTV	LUNA ST DUO 3.33 HTE V	CHPA45733	C14073711				CFF000019

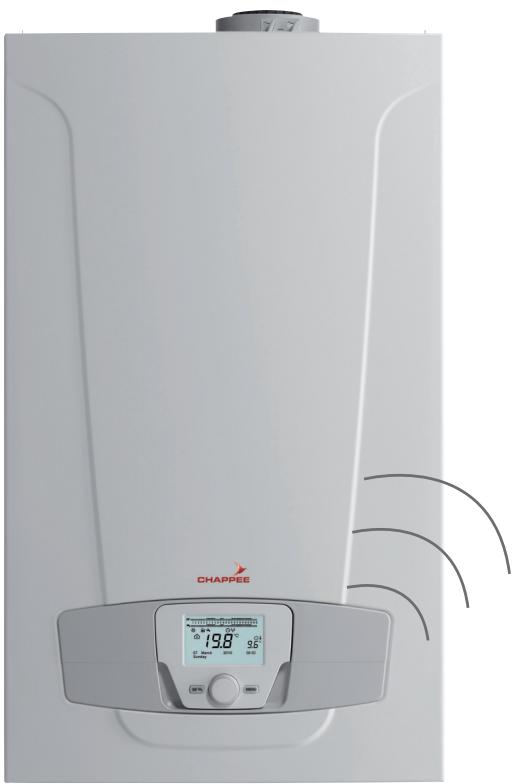

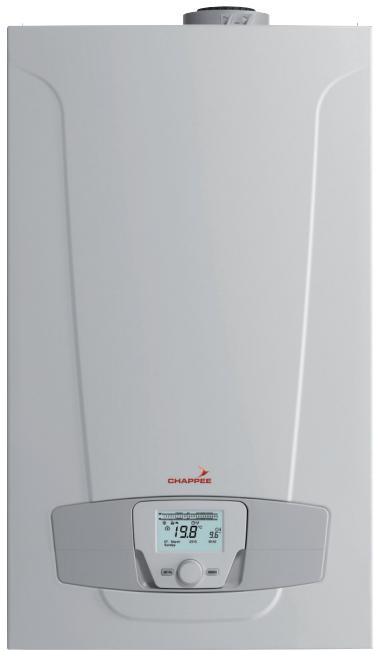

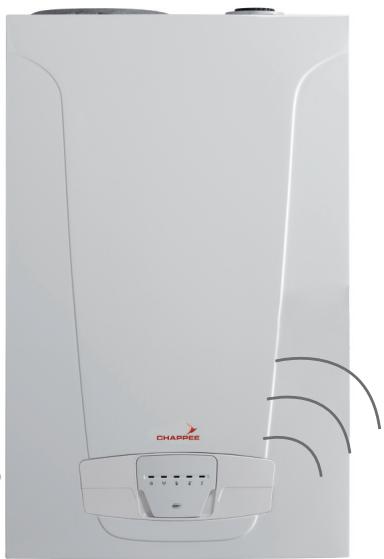

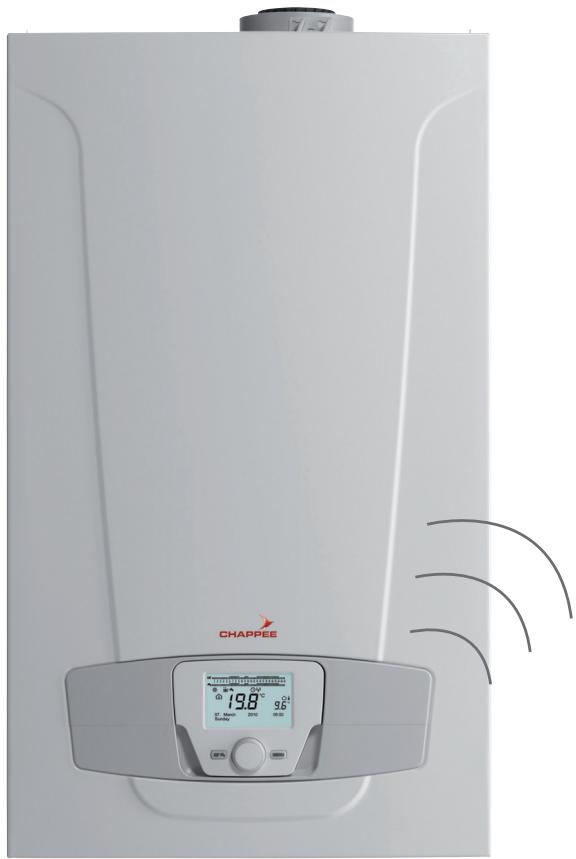

INITIA Plus HTE / LUNA platinum

Micro-accumulation	Initia Plus HTE HEDEN SATION	Luna Platinum HTE HEDEN SATION
	★★★CE Initia Plus HTE 2.24 - 2.33	★★★CE Luna Platinum HTE 2.24 - 2.33
	★★★CE Initia Plus Compact HTE 2.24 - 2.33
Mini-accumulation	★★★CE Initia Plus Max HTE 2.24 - 2.28 - 2.33	★★★CE Luna Platinum Max HTE 2.28 - 2.33
Accumulation	★★★CE Initia Plus Duo HTE 3.24 - 3.33	★★★CE Luna Platinum Duo HTE 3.24 - 3.33
	★★★CE Initia Plus HTE 1.12 - 1.24 - 1.28	★★★CE Luna Platinum HTE 1.12 - 1.24 - 1.28
	Confort sanitaire : ★★★★ selon norme EN13203
	Initia Plus HTE : Initia Plus Compact HTE Luna Platinum HTE	Chaudière gaz, chauffage et ECS à micro-accumulation avec gestion électronique de la température du corps de chauffe et de consommation ECS.
	Confort sanitaire : ★★★★ selon norme EN13203
	Initia Plus Max HTE : Luna Platinum Max HTE	Chaudière gaz, chauffage et eau chaude à mini accumulation. Débit d'eau chaude exceptionnel (jusqu' à 16.3 l / mn) immédiatement disponible, le système breveté "Dynamic Max" permet en effet d'atteindre en moins de 5 secondes le niveau de température souhaité et un niveau de comfort inégalé
	Confort sanitaire : ★★★★ selon norme EN13203
	Initia Plus Duo HTE : Luna Platinum Duo HTE	Chaudière gaz, chauffage et eau chaude sanitaire à accumulation. Performances élevées pour plus d'économies (rendement optimal). L'eau chaude en abondance pour un espace occupé minimum. Stabilité de température pour répondre aux exigences de comfort.

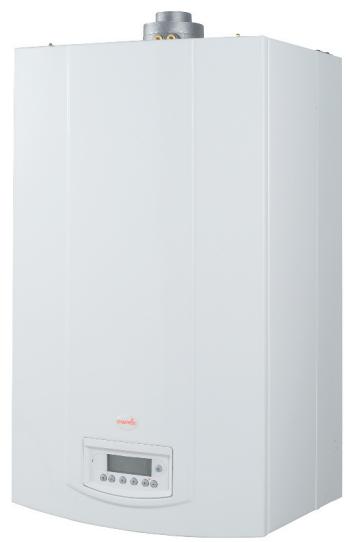

Chauffage seul Condensation Puissance de 2 à 28 kW

Plage de régulation de 16 à 100% Simplicité du tableau de commandes

Pompe 2 vitesses automatiques Rendement 108%

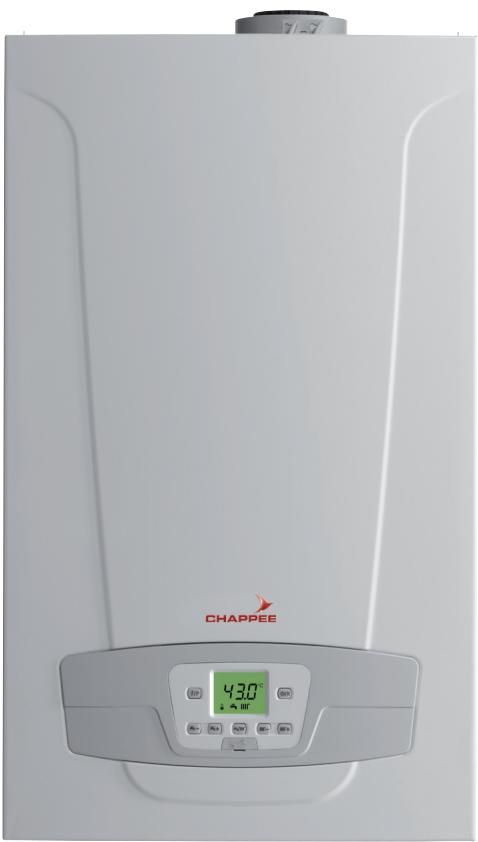

Tableau Initia Plus HTE rétro-éclair

Caractéristiques techniques

INITIA PLUS HTE		Données RT 2012	1.12	1.24	1.28
Type de générateur		•	Chauffage seul
Type de chaudière			Condensation
Energie			Gaz naturel ou propane
Evacuation			Ventouse - Cheminée C13, C33, C43, C43P*, C53, C63, C83, B23, B23p, C93
Plage de puissance	kW		2.0-12.0	4.0-24.0	4.7-28.0
Puissance nominale chauffage 80/60 °C	kW	•	12	24	28
Puissance utile intermédiaire	kW	•	3,6	7,2	8,4
Rendement charge mini et 30°C	%		108,3	108,3	108,3
Rendement charge 30 % et 30°C	%	•	108	108	108
Rendement charge 100 % et 70°C	%	•	97.8	97.6	97.6
Plage de température chauffage	°C		25-80°	25-80°C	25-80°C
Puissance électrique des auxiliaires hors circulator à Pmin	W		15	15	15
Puissance électrique des auxiliaires hors circulator à Pn	W	•	43	37	49
Type de circulator		•	à début constant et fonctionnement intermittent
Puissance circulator maxi	W		75	75	75
Puissance circulator mini	W		40	40	40
Puissance circulator RT 2012	W	•	40	40	40
Débit minimal	I/h	•	0	0	0
Perthes à l'arrêt ΔT 30	W	•	35	35	40
Puissance électrique à charge nulle (veille)	W		2,1	2,1	2,1
Pression acoustique à 1 m Pmin	dB(A)		36,1	35,8	35,2
Poids	kg		34,5	34,5	34,5

Valeurs actualisées disponibles sur le site d'Uniclima: www.rt2012-chauffage.com *Avec accessoire coude 3CEP page 287

Chaudière murale simple service à condensation.

• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), Modulation intégrale de la puissance entre 16 et 100%,
• Tirage flux forcé et cheminée B.23,
• Fonctionnement gaz naturel avec possibilité de transformation au GPL.
• Filtre chauffage intégré et visible permet de protéger le corps de chauffe.

Fonctionnement en chauffage

Le circulateur assure la circulation vers les radiateurs, un By-pass automatique garantit une circulation correcte contrôlée par un pressostat. La température de chauffage réglable de 20°C à 80°C est contrôlée par une sonde CTN qui agit sur la mise en marche du brûleur et l'ouverture modulante de la vanne gaz en continu. Lorsqu'un ballon avec échangeur est raccordé à la chaudière, la vanne de priorité assure la circulation vers le ballon lorsque la sonde CTN du ballon détecte une température ECS trop BASSE. À l'arrêt du brûleur, par un thermostat d'ambiance, le circulateur fonctionne 3 mn en post-circulation.

Dimensions

1 Pompe avec séparateur d'air 2 Vanne motorisée à trois voies 3 Manomètre 4 Filtre circuit chauffage extractible 5 Filtre eau froide sanitaire extractible 6 Capteur de priorité sanitaire 7 Sonde NTC sanitaire 8 Soupape de reflux bypass automatique 9 Pressostat hydraulique 0 Robinet de vidange chaudière 1 Soupape de sécurité hydraulique 12 Échangeur sanitaire 13 Vanne gaz 14 Thermostat de sécurité 15 Sonde NTC chauffage 16 Sonde fumées 17 Raccord coaxial 18 Échangeur eau-fumées

19 Électrode d'allumage 20 Brûleur 21 Électrode de détection de flamme 22 Collecteur mélange air-gaz 23 Ventilateur 24 Venturi air-gaz 25 Vase d'expansion

A Siphon avec évacuation des condensats

Équipement disponible en tant qu'accessoire :

B Robinet départ eau de chauffage avec robinet de vidange C Raccord sortie eau chaude sanitaire/Ballon D Robinet entrée GAZ E Robinet entrée eau froide sanitaire F Groupe de remplissage chaudière (déconnecter / robinet) G Robinet retour eau chauffage

MR: départ chauffage GAS: entrée gaz dans la chaudière RR: retour eau chauffage

Caractéristique de la pompe de circulation basse consommation

La pompe utilisée à 2 vitesses automatiques est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Initia Plus HTE

Modèle	Référence	Prix € HT
Initia Plus 1.12 HTE H	C1PL112HT	2190
Initia Plus 1.12 HTE V	C1PL112HV	2131
Initia Plus 1.24 HTE H	C1PL124HT	2280
Initia Plus 1.24 HTE V	C1PL124HV	2221
Initia Plus 1.28 HTE H	C1PL128HT	2600
Initia Plus 1.28 HTE V	C1PL128HV	2541

Chauffage et ECS Micro-accumulation Condensation Puissance de 3,8 à 33 kW

Plage de régulation de 16 à 100% Simplicité du tableau de commandes

Pompe 2 vitesses automatiques Rendement 108%

Tableau Initia Plus HTE rétro-éclairé

Caractéristiques techniques

INITIA PLUS HTE		DonnéesRT 2012	2.24	2.33
Type de générateur		•	Micro-accumulation
Type de chaudière			Condensation
Energie			Gaz naturel ou propane
Evacuation			Ventouse - Cheminée C13, C33, C43, C43P*, C53, C63, C83, B23, B23p, C93
Plage de puissance	kW		4.0-24.0	5.5-33.0
CHAUFFAGE	Puisance nominale chauffage 80/60 °C	kW	•	20
	Puisance utile intermédiaire	kW	•	6
	Rendiment charge mini et 30°C	%		108,3
	Rendiment charge 30 % et 30°C	%	•	108
	Rendiment charge 100 % et 70°C	%	•	97.7
	Plage de température chauffage	°C		25-80°C
	Puisance électricque des auxiliaires hors circulateur à Pmin	W		15
	Puisance électricque des auxiliaires hors circulateur à Pn	W	•	37
	Type de circulator		•	à débit constant et fonctionnement intermittent
	Puisance circulator maxi	W		75
	Puisance circulator mini	W		40
	Puisance circulator RT 2012	W	•	40
	Débit minimal	I/h	•	0
	Pertes à l'arrêt ΔT 30	W	•	35
	Puisance électricque à charge nulle (veille)	W	•	2,1
SANSU	Puisance nominale sanitaire sur PCI	kW		24
	Débit spécifique à ΔT 30	L/min		12,1
	Classification EN 13203			***
Pression acoustique à 1 m Pmin	dB(A)		35,8	34,9
Poids	kg		38,5	39,5

Valeurs actualisées disponibles sur le site d'Uniclima: www.r2012-chauffage.com

*Avec accessoire coude 3CEP page 287

Chaudière murale micro-accumulée à condensation.

• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), Modulation intégrale de la puissance entre 16 et 100%,
• Tirage flux forcé et cheminée B.23,
• Fonctionnement gaz naturel avec possibilité de transformation au GPL.
• Filtre chauffage intégré et visible permet de protéger le corps de chauffe.

Fonctionnement en chauffage

Le circulateur assure la circulation vers les radiateurs, un By-pass automatique garantit une circulation correcte contrôlée par un pressostat.

La température de chauffage régulable de 20°C à 80°C est contrôlée par une sonde CTN qui agit sur la mise en marche du brûleur et l'ouverture modulante de la vanne gaz en continu. Lorsqu'un ballon avec échangeur est raccordé à la chaudière, la vanne de priorité assure la circulation vers le ballon lorsque la sonde CTN du ballon détecte une température ECS trop basse. À l'arrêt du brûleur, par un thermostat d'ambiance, le circulateur fonctionne 3 mn en post-circulation.

Descriptif du principe de la MICRO accumulation

Le système de gestion électronique de Initia Plus HTE permet de maintenir en température le système de production d'eau chaude durant les périodes de puissance. Le système peut être modifié par l'utilisateur pour passer en mode "eco". L'eau chaude arrive rapidement et à température constante.

1 Pompe avec séparateur d'air 2 Robinet de vidange chaudiere 3 Manometre 4 Soupape de sécurité hydraulique 5 Robinet de remplissage installation 6 Capteur de flux avec filtré et limiteur de débit 7 Capteur de priorite sanitaire 8 Sonde NTC sanitaire 9 Capteur de pression hydraulique 10 Vanne motorisée à trois voies 1 Soupape de non-retour 2 Echangeur sanitaire 3 Vanne gaz 4 Thermostat de sécurité 15 Sonde NTC chauffage

16 Sonde fumées 17 Raccord coaxial 18 Echangeur eau-fumées 19 Électrode d'allumage 20 Brûleur 21 Électrode de détection de flamme 22 Collecteur mélange air-gaz 23 Ventilateur 24 Venturi 25 Vase d'expansion

A Siphon avec évacuation des condensats B Robinet départ eau de chauffage C Sortie eau chaude sanitaire/Ballon D Robinet entrée GAZ E Robinet entrée eau froide sanitaire F Robinet retour eau chauffage

MR: départ chauffage US: entrée eau chaude sanitaire GAS: entrée gaz dans la chaudière ES: entrée eau froide sanitaire RR: retour installation de chauffage

Caractéristique de la pompe de circulation basse consommation

La pompe utilisée à 2 vitesses automatiques est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Initia Plus HTE

Dimensions

Modèle	Référence	Prix € HT
Initia Plus 2.24 HTE H	C1PL224HT	2450
Initia Plus 2.24 HTE V	C1PL224HV	2391
Initia Plus 2.33 HTE H	C1PL233HT	2830
Initia Plus 2.33 HTE V	C1PL233HV	2771

Chauffage et ECS

Mini-accumulation Condensation ▶ Puissance de 3,8 à 33 kW

Plage de régulation de 16 à 100% Simplicité du tableau de commandes

Haute performance sanitaire Rendement 108%

AVANTAGES PRODUIT

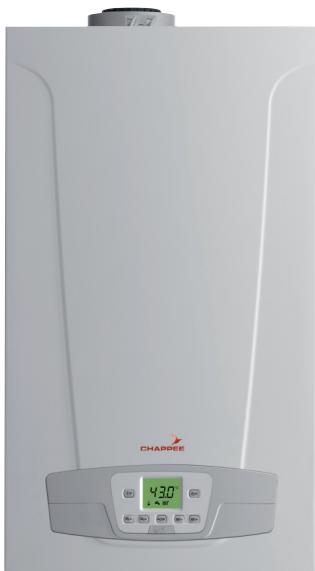

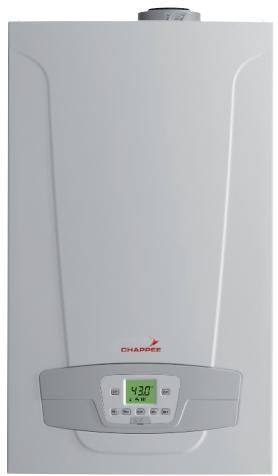

Tableau Initia Plus Max HTE rétro-éclairé

Caractéristiques techniques

INITIA PLUS MAX HTE		Données RT 2012	2.24	2.28	2.33
Type de générate		•	Mini-accumulation
Type de chaudière			Condensation
Energie			Gaz naturel ou propane
Evacuation			Ventouse - Cheminée C13, C33, C43, C43P*, C53, C63, C83, B23, B23p, C93
Plage de puissance	kW		4.0-24.0	4.7-28.0	5.5-33.0
CHAUFFAGE	Puisance nominale chauffage 80/60 °C	kW	•	20	24
	Puisance utile intermédiaire	kW	•	6	7,2
	Rendement charge mini et 30°C	%		108,3	108,3
	Rendement charge 30 % et 30°C	%	•	108	108
	Rendement charge 100 % et 70°C	%	•	97.7	97.7
	Plage de température chauffage	°C		25-80°C	25-80°C
	Puisance électriche des auxiliaires hors circulateur à Pmin	W		15	15
	Puisance électriche des auxiliaires hors circulateur à Pn	W	•	37	49
	Type de circulator		•	à débit constant et fonctionnement intermittent
	Puisance circulator maxi	W		75	75
	Puisance circulator mini	W		40	40
	Puisance circulator RT 2012	W	•	40	40
	Débit minimal	I/h	•	0	0
	Perthes à l'arrêt ΔT 30	W	•	35	40
	Puisance électriche à charge nulle (veille)	W	•	2,1	2,1
SANITIE	Puisance nominale sanitaire sur PCI	kW		24	28
	Débit spécifique à ΔT 30	L/min		12,5	14,5
	Classification EN 13203			***	***
Pression acoustique à 1 m Pmin	dB(A)		35,8	34,2	34,9
Poids	kg		38,5	38,5	39,5

Valeurs actualisées disponibles sur le site d'Uniclima: www.rt2012-chauffage.com *Avec accessoire coude 3CEP page 287

Chaudière murale à condensation mini accumulée.

• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), Modulation intégrale de la puissance entre 16 et 100%,
• Tirage flux forcé et cheminée B.23,
• Fonctionnement gaz naturel avec possibilité de transformation au GPL.
• Filtrage chauffage intégré et visitable permet de protéger le corps de chauffe.

Fonctionnement en chauffage

Lors d'un usage sanitaire supérieur

à 2,5 l/mn, la vanne de priorité enclenché la circulation vers

L'échangeur à plaques, la mise en marche du brûleur.

La température de l'eau chaude est contrôlée (35 à 65°C) par 2 sondes CTN (chauffage et eau chaude) afin de garantir une parfaite stabilité de la température d'eau en agissant sur l'ouverture modulante continue de la vanne gaz.

La chaudière dispose d'une réserve d'énergie primaire stockée dans le vase d'expansion, un système de priorité contrôle régulièrement la température de ce stockage par une vanne de priorité. Lors d'un usage sanitaire supérieur à 2 l/mn, les vannes de priorité enclenchent la circulation sur le vase d'expansion et l'échangeur à plaques. La montée en température de l'eau chaude sanitaire se fait immédiatement (< 5 secondes).

La température de l'eau chaude est contrôlée par 2 sondes CTN (chauffage et eau chaude) afin de garantir une parfaite stabilité de la température d'eau en agissant sur l'ouverture modulante de la vanne gaz. La stabilité de température est maintenue constante en cas d'usages simultanés grâce à la capacité en eau du système.

1 Pompe avec séparateur d'air 2 Robinet de vidange chaudière 3 Manomètre 4 Soupape de sécurité hydraulique 5 Robinet de remplissage installation 6 Capteur de flux avec filtre et limiteur de débit 7 Capteur de priorité sanitaire 8 Sonde NTC sanitaire 9 Capteur de pression hydraulique

10 Vanne motorisée à trois voies

11 Soupape de non-retour 12 Echangeur sanitaire 13 Vanne gaz 14 Vase d'expansion 15 Thermostat de sécurité

16 Sonde NTC chauffage 17 Sonde fumées 18 Raccord coaxial 19 Echangeur eau-fumées 20 Électrode d'allumage 21 Brûleur 22 Électrode de détection de flamme 23 Collecteur mélange air-gaz 24 Ventilateur 25 Venturi

A Siphon avec évacuation des condensats B Robinet départ eau de chauffage C Sortie eau chaude sanitaire/Ballon D Robinet entrée GAZ E Robinet entrée eau froide sanitaire F Robinet retour eau chauffage

MR: départ chauffage US: entrée eau chaude sanitaire GAS: entrée gaz dans la chaudière ES: entrée eau froide sanitaire RR: retour installation de chauffage

Caractéristique de la pompe de circulation basse consommation

La pompe utilisée à 2 vitesses automatiques est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Initia Plus Max HTE

Dimensions

Modèle	Référence	Prix € HT
Initia Plus Max 2.24 HTE H	C1PLM224HT	2730
Initia Plus Max 2.24 HTE V	C1PLM224HV	2671
Initia Plus Max 2.28 HTE H	C1PLM228HT	2880
Initia Plus Max 2.28 HTE V	C1PLM228HV	2821
Initia Plus Max 2.33 HTE H	C1PLM233HT	3082
Initia Plus Max 2.33 HTE V	C1PLM233HV	3023

Chauffage et ECS Accumulation 45 I Condensation ▶ Puissance de 3,8 à 33 kW

Plage de régulation de 16 à 100% Simplicité du tableau de commandes

Ballon 451 inox à serpentin Rendement 108%

Tableau Initia Plus Duo HTE rétro-éclairé

Caractéristiques techniques

INITIA PLUS DUO HTE		DonnéesRT 2012	2.24	2.33
Type de générateur		•	Accumulation
Type de chaudière			Condensation
Energie			Gaz naturel ou propane
Evacuation			Ventouse - Cheminée C13, C33, C43, C43P*, C53, C63, C83, B23, B23p, C93
Plage de puissance	kW		4.0-24.0	5.5-33.0
CHAUFFAGE	Puisance nominale chauffage 80/60 °C	kW	•	20
	Puisance utile intermédiaire	kW	•	6
	Rendement charge mini et 30°C	%		108,3
	Rendement charge 30 % et 30°C	%	•	108
	Rendement charge 100 % et 70°C	%	•	97.7
	Plage de température chauffage	°C		25-80°C
	Puisance électrique des auxiliaires hors circulator à Pmin	W		15
	Puisance électrique des auxiliaires hors circulator à Pn	W	•	37
	Type de circulator		•	à débit constant et fonctionnement intermittent
	Puisance circulator maxi	W		75
	Puisance circulator mini	W		40
	Puisance circulator RT 2012	W	•	40
	Débit minimal	I/h	•	0
	Pertes à l'arrêt ΔT 30	W	•	58
	Puisance électrique à charge nulle (veille)	W	•	2,1
SANITAIÈRE	Puisance nominale sanitaire sur PCI	kW		24
	Débit spécifique à ΔT 30	L/min		16.6
	Classification EN 13203			***
	Constante de refroidissement (justifiée)	Wh/K.I.24h	•	0,78
	Pertes à l'arrêt du gallon ΔT 45	W		64
	Temps de réchauffage	mn		10
	Débit soutirable en 10 mn			166
	Capacité de stockage	I	•	40
	Température maxi gallon	°C	•	80
	Hauteur relative serpentin		•	0,7
	Hystérisis du gallon		•	5
	N° Zone du thermostat		•	1
Pression acoustique à 1 m Pmin	dB(A)		36,1	35,3
Poids	kg		62	64

Valeurs actualisées disponibles sur le site d'Uniclima : www.r2012-chauffage.com - *Avec accessoire coude 3CEP page 287

Fournitures standard

• Chaudière murale à accumulation.
• Équipée d'une chambre de combustion et échangeur spiralé en inox (316 L), modulation intégrale de la puissance entre 16 et 100%,
• Tirage flux force (FF) et cheminée B.23.
• Fonctionnement gaz naturel avec possibilité de transformation au GPL.

• Mise en température du gallon. La sonde CTN contrôle la température du gallon et assure la priorité au rechauffage de l'échangeur immergé (serpentin) par mise en service de la pompe chauffage et basculement de la vanne 3 voies. Le contrôle de température ECS est assuré par 1 sonde sanitaire CTN.

Caractéristique de la pompe de circulation basse consommation

La pompe utilisée à 2 vitesses automatiques est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube.

Le dégazeur incorpore dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Initia Plus Duo HTE

1 Vanne gaz 2 Manomètre 3 By-pass automatique 4 Filtre retour chauffage 5 Pompe avec séparateur d'air 6 Vase d'expansion ECS 7 Soupape de sécurité ECS (8 bars) 8 Régulateur de flux 9 Robinet de vidange balloon

Échangeur ECS balloon

13 Anode sacrificielle ballon

14 Robinet de remplissage chaudière

15 Soupape de non-retour

16 Vase d'expansion

17 Sonde NTC fumées

18 Raccord coaxial

19 Échangeur eau-fumées

20 Électrode d'allumage

21 Bruleur

22 Collecteur mélange air-gaz

Électrode de détection de flamme

24 Thermostat de sécurité

25 Sonde NTC chauffage (dép./ret.)

26 Ventilateur

27 Venturi air/gaz

28 Pressostat hydraulique

29 Soupape de sécurité chauffage (3 bars)

30 Vanne motorisée à trois voies

31 Robinet de vidange chaudière

A Sortie eau chaude sanitaire / Ballon B Robinet entrée eau froide sanitaire C Siphon avec évacuation des condensats D Retour eau de chauffage E Départ eau de chauffage F Robinet entrée GAZ

Dimensions

US: sortie eau chaude sanitaire GR: entrée gaz dans la chaudière ES: entrée eau froide sanitaire RR: retour installation de chauffage

Modèle	Référence	Prix € HT
Initia Plus Duo 3.24 HTE H	C1PL324HT	3300
Initia Plus Duo 3.24 HTE V	C1PL324HV	3241
Initia Plus Duo 3.33 HTE H	C1PL333HT	3568
Initia Plus Duo 3.33 HTE V	C1PL333HV	3509

Chauffage et ECS Micro-accumulation Condensation Puissance de 3,8 à 33 kW

Plage de régulation de 16 à 100% Simplicité du tableau de commandes

Dimensions compactes (700 x 400 x 300) Rendement 108%

Tableau Initia Plus Compact HTE rétro-éclairé

Caractéristiques techniques

INITIA PLUS COMPACT HTE		DonnéesRT 2012	2.24	2.33
Type de générateur		•	Micro-accumulation
Type de chaudière			Condensation
Energie			Gaz naturel ou propane
Evacuation			Ventouse - Cheminée C13, C33, C43, C43P*, C53, C63, C83, B23, B23p, C93
Plage de puissance	kW		4.0-24.0	5.5-33.0
CHAUFFAGE	Puisance nominale chauffage 80/60 °C	kW	•	20
	Puisance utile intermédiaire	kW	•	6
	Rendement charge mini et 30°C	%		108,3
	Rendement charge 30 % et 30°C	%	•	108
	Rendement charge 100 % et 70°C	%	•	97.7
	Plage de température chauffage	°C		25-80°C
	Puisance électricque des auxiliaires hors circulator à Pmin	W		15
	Puisance électricque des auxiliaires hors circulator à Pn	W	•	37
	Type de circulator		•	à débit constant et fonctionnement intermittent
	Puisance circulator maxi	W		75
	Puisance circulator mini	W		40
	Puisance circulator RT 2012	W	•	40
	Débit minimal	I/h	•	0
	Perthes à l'arrêt ΔT 30	W	•	31
	Puisance électricque à charge nulle (veille)	W	•	2,1
SANTÉ	Puisance nominale sanitaire sur PCI	kW		24
	Débit spécifique à ΔT 30	L/min		12,1
	Classification EN 13203			***
Pressure acoustique à 1 m Pmin	dB(A)		36,1	35,3
Poids	kg		34	36

Valeurs actualisées disponibles sur le site d'Uniclima: www.rt2012-chauffage.com *Avec accessoire coude 3CEP page 287

Chaudière murale micro-accumulée

• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), Modulation intégrale de la puissance entre 16 et 100%,
• Tirage flux force et cheminée B.23,
• Fonctionnement gaz naturel avec possibilité de transformation au GPL.
• Filtré chauffage intégré et visitable permet de protéger le corps de chauffe.

En chauffage

Le circulateur assure la circulation vers les radiateurs, un by-pass automatique garantit une circulation correcte contrôlée par un pressostat.

La température de chauffage réglable de 20°C à 80°C est contrôlée par une sonde CTN qui agit sur la mise en marche du brûleur et l'ouverture modulante de la vanne gaz en continu. Lorsqu'un ballon avec échangeur est raccordé à la chaudière, la vanne de priorité assure la circulation vers le ballon lorsque la sonde CTN du ballon détecte une température ECS trop BASSE.

À l'arrêt du brûleur, par un thermostat d'ambiance, le circulateur fonctionne 3 mn en post-circulation.

Accumulation

Le système de gestion électronique de Initia Plus Compact HTE permet de restarter en température le système de production d'eau chaude durant les périodes deuisage. Le système peut être modifié par l'utilisateur pour passer en mode "eco". L'eau chaude arrive rapidement et à température constante.

1 Pompe avec séparateur d'air 2 Vanne motorisée à trois voies 3 Manomètre 4 Filtre circuit chauffage extractible 5 Filtre eau froide sanitaire extractible 6 Capteur de priorité sanitaire 7 Sonde NTC sanitaire 8 Soupape de reflux bypass automatique 9 Pressostat hydraulique 0 Robinet de vidange chaudière 1 Soupape de sécurité hydraulique 2 Échangeur sanitaire 3 Vanne gaz 4 Thermostat de sécurité 5 Sonde NTC chauffage 6 Sonde fumées 7 Raccord coaxial 8 Échangeur eau-fumées

19 Électrode d'allumage 20 Brûleur 21 Électrode de détection de flamme 22 Collecteur mélange air-gaz 23 Ventilateur 24 Venturi air-gaz 25 Vase d'expansion

A Siphon avec évacuation des condensats

Équipement disponible en tant qu'accessoire :

B Robinet départ eau de chauffage avec robinet de vidange C Raccord sortie eau chaude sanitaire/Ballon D Robinet entrée GAZ E Robinet entrée eau froide sanitaire F Groupe de remplissage chaudière (déconnecter / robinet) Robinet retour eau chauffage

MR: départ chauffage

GAS: entrée gaz

dans la chaudière

RR : retour installation de chauffage

Caractéristique de la pompe de circulation basse consommation

La pompe utilisée à 2 vitesses automatiques est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Initia Plus Compact HTE

Dimensions

Modèle	Référence	Prix € HT
Initia Plus Compact 2.24 HTE H	C1PLC224HT	2320
Initia Plus Compact 2.24 HTE V	C1PLC224HV	2261
Initia Plus Compact 2.33 HTE H	C1PLC233HT	2610
Initia Plus Compact 2.33 HTE V	C1PLC233HV	2551

Solution

PMR

Plage de régulation de 10 à 100% Pompe modulante Régulation complète déportable Affichage avec menu déroulant

Chauffage seul Condensation Puissance de 2 à 28 kW

Système Gaz Adaptive Control Solaire compatible Sonde extérieure de série

GAC

Contrôle permanent de la combustion et gestion de la vanne gaz pour un rendement optimal

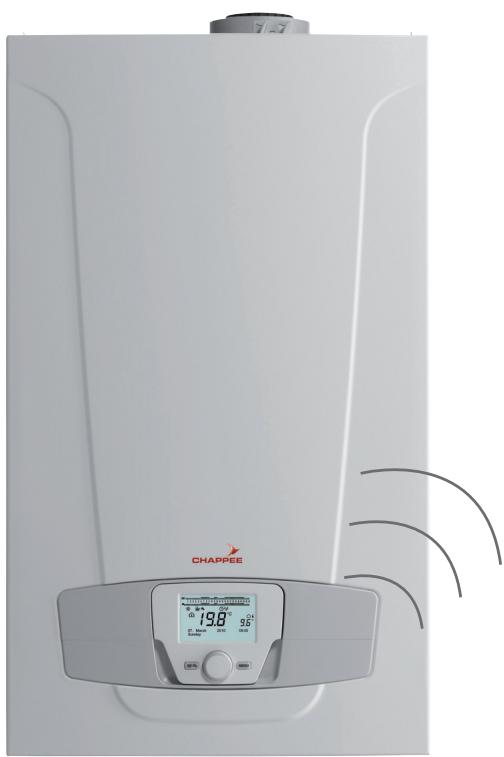

Régulation déportable Luna Platinum HTE (voir options accessoires de régulation page 54)

Compatible avec Ballon Td 300 EH

Caractéristiques techniques

LUNA PLATINUM HTE		Données RT 2012	1.12	1.24	1.28
Type de générateur		•	Chauffage seul
Type de chaudière			Condensation
Energie			Gaz naturel
Evacuation			Ventouse - Cheminée C13, C33, C43, C43P*, C53, C63, C83, B23, B23p, C93
Plage de puissance	kW		2,0-12,0	2,4-24	3,3-28
Puissance nominale chauffage 80/60 °C	kW	•	12	24	28
Puissance utile intermédiaire	kW	•	3,6	7,2	8,4
Rendement charge mini et 30°C	%		108,5	108,5	108,5
Rendement charge 30 % et 30°C	%	•	108	108	108
Rendement charge 100 % et 70°C	%	•	97,7	97,6	97,6
Plage de température chauffage	°C		25/80	25/80	25/80
Puissance électricque des auxiliaires hors circulator à Pmin	W		15	15	15
Puissance électricque des auxiliaires hors circulator à Pn	W	•	25	50	60
Type de circulator		•	vitesse variable et pression différentielle variable
Puissance circulator maxi	W		70	70	70
Puissance circulator mini	W		35	35	35
Puissance circulator RT 2012	W	•	53	53	53
Débit minimal	I/h	•	0	0	0
Pertes à l'arrêt ΔT 30	W	•	35	35	40
Puissance électricque à charge nulle (veille)	W		4,1	4,1	4,1
Pression acoustique à 1 m Pmin	dB(A)		35,2	35,1	34,3
Poids	kg		34,5	34,5	34,5

Valeurs actualisées disponibles sur le site d'Uniclima: www.rt2012-chauffage.com *Avec accessoire coude 3CEP page 287

Chaudière murale simple service à condensation.

• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), Modulation intégrale de la puissance entre 10 et 100%,
• Tirage flux forcé et cheminée B.23,
• Fonctionnement uniquement au gaz naturel.
• Filtrage chauffage intégré et visitable permet de protéger le corps de chauffe.

Fonctionnement en chauffage

Le circulateur assure la circulation vers les radiateurs, un By-pass automatique garantit une circulation correcte contrôlée par un pressostat. La température de chauffage réglable de 20°C à 80°C est contrôlée par une sonde CTN qui agit sur la mise en marche du brûleur et l'ouverture modulante de la vanne gaz en continu. Lorsqu'un ballon avec échangeur est raccordé à la chaudière, la vanne de priorité assure la circulation vers le ballon lorsque la sonde CTN du ballon détecte une température ECS trop BASSE. À l'arrêt du brûleur, par un thermostat d'ambiance, le circulateur fonctionne 3 mn en post-circulation.

Fonctionnement au propane disponible au printemps 2013 (nous consulter).

1 Pompe avec séparateur d'air 2 Vanne motorisée à trois voies 3 Manomètre 4 Filtre circuit chauffage extractible 5 Filtre eau froide sanitaire extractible 6 Capteur de priorité sanitaire 7 Sonde NTC sanitaire 8 Soupape de reflux sur by-pass automatique 9 Pressostat hydraulique 0 Robinet de vidange chaudière 1 Soupape de sécurité hydraulique 12 Échangeur sanitaire 13 Vanne gaz 14 Thermostat de sécurité 15 Sonde NTC chauffage 16 Sonde fumées 17 Raccord coaxial 18 Échangeur eau-fumées

19 Électrode d'allumage 20 Brûleur 21 Électrode de détection de flamme 22 Collecteur mélange air-gaz 23 Ventilateur 24 Venturi air-gaz 25 Vase d'expansion

A Siphon avec évacuation des condensats

Équipement disponible en tant qu'accessoire :

B Robinet départ eau de chauffage avec robinet de vidange C Raccord sortie eau chaude sanitaire / Ballon D Robinet entrée GAZ E Robinet entrée eau froide sanitaire F Groupe de remplissage chaudière (déconnecter / robinet) Robinet retour eau chauffage

MR départ chauffage GAS entrée dans I chaud

RR : retour installation de chauffage

Caractéristique de la pompe de circulation basse consommation

La pompe modulante utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Luna Platinum HTE

Dimensions

Modèle	Référence	Prix € HT
Luna Platinum 1.12 HTE H	CLUP112HT	2409
Luna Platinum 1.12 HTE V	CLUP112HV	2350
Luna Platinum 1.24 HTE H	CLUP124HT	2508
Luna Platinum 1.24 HTE V	CLUP124HV	2449
Luna Platinum 1.28 HTE H	CLUP128HT	2860
Luna Platinum 1.28 HTE V	CLUP128HV	2801

Chauffage et ECS Micro-accumulation Condensation Puissance de 2,4 à 33 kW

Solution PMR

AVANTAGES PRODUIT

Plage de régulation de 10 à 100% Pompe modulante Régulation complète déportable Affichage avec menu déroulant

Système Gaz Adaptive Control Solaire compatible Sonde extérieure de série

GAC

Contrôle permanent de la combustion et gestion de la vanne gaz pour un rendement optimal

Régulation déportable Luna Platinum HTE (voir options accessoires de régulation page 54)

Caractéristiques techniques

LUNA PLATINUM HTE		Données RT 2012	2.24	2.33
Type de générate		•	Micro-accumulation
Type de chaudière			Condensation
Energie			Gaz naturel
Evacuation			Ventouse - Cheminée C13, C33, C43, C43P*, C53, C63, C83, B23, B23p, C93
Plage de puissance	kW		2,4-24	3,3-33
CHAUFFAGE	Puisance nominale chauffage 80/60 °C	kW	•	20
	Puisance utile intermédiaire	kW	•	6
	Rendement charge mini et 30°C	%		108,5
	Rendement charge 30 % et 30°C	%	•	108
	Rendement charge 100 % et 70°C	%	•	97,7
	Plage de température chauffage	°C		25/80
	Puisance électricque des auxiliaires hors circulateur à Pmin	W		15
	Puisance électricque des auxiliaires hors circulateur à Pn	W	•	50
	Type de circulator		•	vitesse variable et pression différentielle variable
	Puisance circulator maxi	W		70
	Puisance circulator mini	W		35
	Puisance circulator RT 2012	W	•	53
	Débit minimal	I/h	•	0
	Pertes à l'arrêt ΔT 30	W	•	35
	Puisance électricque à charge nulle (veille)	W	•	4,1
SATEMENT	Puisance nominale sanitaire sur PCI	kW		24
	Débit spécifique à ΔT 30	L/min		12,1
	Classification EN 13203			***
Pressure acoustique à 1 m Pmin	dB(A)		35,1	34,3
Poids	kg		38,5	39,5

Valeurs actualisées disponibles sur le site d'Uniclima: www.rt2012-chauffage.com *Avec accessoire coude 3CEP page 287

Chaudière murale à condensation micro accumulée.

• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), Modulation intégrale de la puissance entre 10 et 100%,
• Tirage flux force et cheminée B.23,
• Fonctionnement uniquement au gaz naturel.
• Filtre chauffage intégré et visitable permet de protéger le corps de chauffe.

Fonctionnement en chauffage

Lors d'unuisage sanitaire supérieure a 2,51mnla vanne de priorite enclenche la circulation vers I'echangeur a plaques, la mise en marche du bruleur. La tempere de I'eau chaude est controllee (35a 65°C )par 2 sondes CTN (chauffage et eau chaude)afin de garantir une parfaite stabilité de la tempereature d'eau en agissant sur I'ouverture modulante continue de la vanne gaz.

Descriptif du principe de la MICRO accumulation

Le système de gestion électronique de Luna Platinum HTE permet de maintenir en température le système de production d'eau chaude durant les périodes de. Le système peut être modifié par l'utilisateur pour passer en mode "eco". L'eau chaude arrive rapidement et à température constante.

Fonctionnement au propane disponible au printemps 2013 (nous consulter).

1 Pompe avec séparateur d'air 2 Robinet de vidange chaudière 3 Manomètre 4 Soupape de sécurité hydraulique 5 Robinet de remplissage installation 6 Capteur de flux avec filtre et limiteur de débit 7 Capteur de priorité sanitaire 8 Sonde NTC sanitaire 9 Capteur de pression hydraulique

10 Vanne motorisée à trois voies

11 Soupape de non-retour 12 Echangeur sanitaire 13 Vanne gaz 14 Thermostat de sécurité 15 Sonde NTC chauffage

16 Sonde fumées 17 Raccord coaxial 18 Echangeur eau-fumées 19 Électrode d'allumage 20 Brûleur 21 Électrode de détention de flamme 22 Collecteur mélange air-gaz 23 Ventilateur 24 Venturi 25 Vase d'expansion

A Siphon avec évacuation des condensats B Robinet départ eau de chauffage C Sortie eau chaude sanitaire/Ballon D Robinet entrée GAZ E Robinet entrée eau froide sanitaire F Robinet retour eau chauffage

MR: départ chauffage US: entrée eau chaude sanitaire GAS: entrée gaz dans la chaudière ES: entrée eau froide sanitaire RR: retour installation de chauffage

Caractéristique de la pompe de circulation basse consommation

La pompe modulante utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Luna Platinum HTE

Dimensions

Modèle	Référence	Prix € HT
Luna Platinum 2.24 HTE H	CLUP224HT	2695
Luna Platinum 2.24 HTE V	CLUP224HV	2636
Luna Platinum 2.33 HTE H	CLUP233HT	3113
Luna Platinum 2.33 HTE V	CLUP233HV	3054

Solution

Chauffage et ECS Mini-accumulation Condensation ▶ Puissance de 2,4 à 33 kW

Plage de régulation de 10 à 100% Pompe modulante Régulation complète déportable Affichage avec menu déroulant

Système Gaz Adaptive Control Solaire compatible Sonde extérieure de série

Contrôle permanent de la combustion et gestion de

la vanne gaz pour un rendement optimal

Régulation déportable Luna Platinum Max HTE

(voir options accessoires de régulation page 54)

Caractéristiques techniques

LUNA PLATINUM HTE		Données RT 2012	2.28	2.33
Type de générateur		•	Mini-accumulation
Type de chaudière			Condensation
Energie			Gaz naturel
Evacuation			Ventouse - Cheminée C13, C33, C43, C43P*, C53, C63, C83, B23, B23p, C93
Plage de puissance	kW		2,8-28	3,3-33
CHAUFFAGE	Puisance nominale chauffage 80/60 °C	kW	•	24
	Puisance utile intermédiaire	kW	•	7,2
	Rendement charge mini et 30°C	%		108,5
	Rendement charge 30 % et 30°C	%	•	108
	Rendement charge 100 % et 70°C	%	•	97,6
	Plage de température chauffage	°C		25/80
	Puisance électrique des auxiliaires hors circulateur à Pmin	W		15
	Puisance électrique des auxiliaires hors circulateur à Pn	W	•	65
	Type de circulator		•	vitesse variable et pression différentielle variable
	Puisance circulator maxi	W		70
	Puisance circulator mini	W		35
	Puisance circulator RT 2012	W	•	53
	Débit minimal	I/h	•	0
	Pertes à l'arrêt ΔT 30	W	•	35
	Puisance électrique à charge nulle (veille)	W	•	4,1
SANSTE	Puisance nominale sanitaire sur PCI	kW		28
	Débit spécifique à ΔT 30	L/min		14,5
	Classification EN 13203			***
Pression acoustique à 1 m Pmin		dB(A)		33,7
Poids		kg		38,5

Valeurs actualisées disponibles sur le site d'Uniclima: www.rt2012-chauffage.com *Avec accès coude 3CEP page 287

Fournitures standard

• Chaudière murale à mini-accumulation.
• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), Modulation intégrale de la puissance entre 10 et 100%,
• Tirage flux force (FF) et cheminée B.23,
• Fonctionnement uniquement au gaz naturel.

FONCTIONNEMENT EN ECS

La chaudière dispose d'une réserve d'énergie primaire stockée dans le vase d'expansion, un système de priorité contrôle régulièrement la température de ce stockage par une vanne de priorité. Lors d'un usage sanitaire, les vannes de priorité enclenchent la circulation sur le vase d'expansion et l'échangeur à plaques. La montée en température de l'eau chaude sanitaire se fait immédiatement (< 5 secondes).

La température de l'eau chaude est contrôlée par 2 sondes CTN (chauffage et eau chaude) afin de garantir une parfaite stabilité de la température d'eau en agissant sur l'ouverture modulante de la vanne gaz. La stabilité de température est maintenue constante en cas d'utilisations simultanés grâce à la capacité en eau du système.

Schéma de principe Fonctionnement au propane disponible au printemps 2013 (nous consulter).

1 Pompe avec séparateur d'air 2 Robinet de vidange chaudière 3 Manomètre 4 Soupape de sécurité hydraulique 5 Robinet de replissage installation 6 Capteur de flux avec filtre et limiteur de débit 7 Capteur de priorité sanitaire 8 Sonde NTC sanitaire 9 Capteur de pression hydraulique

10 Vanne motorisée à trois voies

11 Soupape de non-retour 12 Echangeur sanitaire 13 Vanne gaz 14 Vase d'expansion 15 Thermostat de sécurité

16 Sonde NTC chauffage 17 Sonde fumées 18 Raccord coaxial 19 Echangeur eau-fumées 20 Électrode d'allumage 21 Brûleur 22 Électrode de détection de flamme 23 Collecteur mélange air-gaz

24 Ventilateur

25 Venturi

A Siphon avec évacuation des condensats B Robinet départ eau de chauffage C Sortie eau chaude sanitaire/Ballon D Robinet entrée GAZ E Robinet entrée eau froide sanitaire F Robinet retour eau chauffage

US: entrée eau chaude sanitaire GAS: entrée gaz dans la chaudière ES: entrée eau froide sanitaire RR: retour installation de chauffage

Caractéristique de la pompe de circulation basse consommation

La pompe modulante utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Luna Platinum Max HTE 2.28 / 2.33

Dimensions

Modèle	Référence	Prix € HT
Luna Platinum Max 2.28 HTE H	CLUPM228HT	3168
Luna Platinum Max 2.28 HTE V	CLUPM228HV	3109
Luna Platinum Max 2.33 HTE H	CLUPM233HT	3390
Luna Platinum Max 2.33 HTE V	CLUPM233HV	3331

Chauffage et ECS Accumulation Condensation Puissance de 2,4 à 33 kW

Solution

PMR

Plage de régulation de 10 à 100% Pompe modulante Régulation complète déportable Affichage avec menu déroulant

Système Gaz Adaptive Control Solaire compatible Sonde extérieure de série

GAC

GAZ ADAPTIVE CONTROL

Contrôle permanent de la combustion et gestion de la vanne gaz pour un rendement optimal

Luna Platinum Duo HTE avec option récepteur 5 LED

Régulation déportable Luna Platinum Max HTE (voir options accessoires de régulation page 54)

Caractéristiques techniques

INITIA PLUS DUO HTE			DonnéesRT 2012	3.24	3.33
Type de générateur			•	Accumulation
Type de chaudière				Condensation
Energie				Gaz naturel
Evacuation				Ventouse - Cheminée C13, C33, C43, C43P*, C53, C63, C83, B23, B23p, C93
Plage de puissance		kW		2,4-24	3,3-33
CHAUFFAGE	Puisance nominale chauffage 80/60 °C	kW	•	20	28
	Puisance utile intermédiaire	kW	•	6	8,4
	Rendement charge mini et 30°C	%		108,5	108,5
	Rendement charge 30 % et 30°C	%	•	108	108
	Rendement charge 100 % et 70°C	%	•	97,7	97,7
	Plage de température chauffage	°C		25/80	25/80
	Puisance électricque des auxiliaires hors circulator à Pmin	W		15	15
	Puisance électricque des auxiliaires hors circulator à Pn	W	•	60	70
	Type de circulator		•	vitesse variable et pression différentielle variable
	Puisance circulator maxi	W		70	70
	Puisance circulator mini	W		35	35
	Puisance circulator RT 2012	W	•	53	53
	Débit minimal	I/h	•	0	0
	Perfes à l'arrêt ΔT 30	W	•	58	61
	Puisance électricque à charge nulle (veille)	W	•	4,1	4,1
SANITAIÈRE	Puisance nominale sanitaire sur PCI	kW		24	33
	Débit spécifique à ΔT 30	L/min		16,6	19,5
	Classification EN 13203			***	***
	Constante de refroidissement (justifiée)	Wh/K.I.24h	•	0,78	0,78
	Pertes à l'arrêt du gallon ΔT 45	W		64	64
	Temps de réchauffage	mn		10	10
	Débit soutirable en 10 mn			166	200
	Capacité de stockage	I	•	40	40
	Température maxi ballon	°C	•	80	80
	Hauteur relative serpentin		•	0,7	0,7
	Hystérisis du gallon		•	5	5
	N° Zone du thermostat		•	1	1
Pression acoustique à 1 m Pmin		dB(A)		35,5	34,7
Poids		kg		62	64

Valeurs actualisées disponibles sur le site d'Uniclima: www.rt2012-chauffage.com - *Avec accessoire coude 3CEP page 287

Chaufferie à accumulation et

• Equipée d'une chambre de combustion et échangeur spirale en inox (316 L), Modulation intégrale de la puissance entre 10 et 100%,
• Tirage flux force et cheminée type B.23.
• Fonctionnement uniquement au gaz naturel.
• Filtrage chauffage intégré et visitable permet de protéger le corps de chauffe.

Fonctionnement en ECS, modèle LUNA platinum Duo HTE

• Mise en température du gallon. La sonde CTN contrôle la température du gallon et assure la priorité au rechauffage de l'échangeur immergé (serpentin) par mise en service de la pompe chaudière et basculement de la vanne 3 voies. Le contrôle de température ECS est assuré par 1 sonde sanitaire CTN.

Caractéristique de la pompe de circulation basse consommation

La pompe modulante utilisée est de grande hauteur manométrique et convient sur n'importe quel type d'installation de chauffage monotube ou bitube. Le dégazeur incorporé dans le corps de la pompe permet une purge rapide de l'installation de chauffage.

Fonctionnement au propane disponible au printemps 2013 (nous consulter).

Luna Platinum Duo HTE 3.24 / 3.33

1 Vanne gaz

2 Manometre

3 Bypass automatique

4 Filtre retour chauffage

5 Pompe avec séparateur d'air

6 Vase d'expansion ECS

7 Soupape de sécurité ECS (8 bars)

8 Régulateur de flux

9 Robinet de vidange balloon

Sonde balloon ECS

11 Balloon (45 litres)

12 Échangeur ECS balloon

13 Anode sacrificielle balloon

14 Robinet de remplissage chaudière

15 Soupape de non-retour

16 Vase d'expansion

17 Sonde NTC fumées

18 Raccord coaxial

19 Échangeur eau-fumées

20 Électrode d'allumage

21 Bruleur

Collecteur mélange air-gaz

23 Électrode de détection de flamme

24 Thermostat de sécurité

25 Sonde NTC chauffage (dép./ret.)

26 Ventilateur

27 Venturi air/gaz

28 Pressostat hydraulique

29 Soupape de sécurité chauffage (3 bars)

30 Vanne motorisée à trois voies

31 Robinet de vidange chaudière

A Sortie eau chaude sanitaire / Ballon B Robinet entrée eau froide sanitaire C Siphon avec évacuation des condensats D Retour eau de chauffage E Départ eau de chauffage F Robinet entrée GAZ

MR: départ chauffage US: sortie eau chaude sanitaire GR: entrée gaz dans la chaudière ES: entrée eau froide sanitaire RR: retour installation de chauffage

Dimensions

Modèle	Référence	Prix € HT
Luna Platinum Duo 3.24 HTE H	CLUP324HT	3630
Luna Platinum Duo 3.24 HTE V	CLUP324HV	3571
Luna Platinum Duo 3.33 HTE H	CLUP333HT	3925
Luna Platinum Duo 3.33 HTE V	CLUP333HV	3866

Interface de commande filaire luna platinum HTE

Interface 3 LED chaudière pour raccordement filaire de la régulation Luna Platinum en sonde d'ambiance.

Désignation	Référence	Prix € HT
Récepteur 3 LED et support mural Luna Platinum HTE	C7108482	50

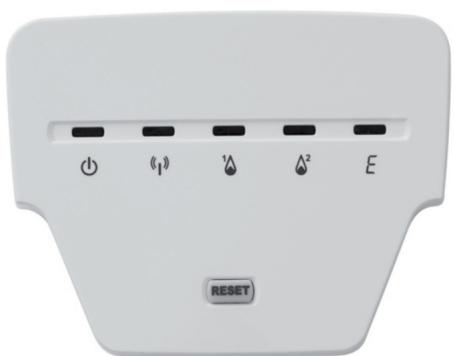

Interface de commande sans fil luna platinum HTE

Interface 5 LED chaudière pour raccordement sans fil de la régulation Luna Platinum en sonde d'ambiance.

Désignation	Référence	Prix € HT
Récepteur 5 LED et support mural Luna Platinum HTE	C7108484	140

Sonde d'ambiance

Sonde d'ambiance programmable

Désignation	Référence	Prix € HT
Sonde d'ambiance	C7108526	90
Sonde d'ambiance sans fil	C7108527	110
Sonde d'ambiance programmable	C7108528	120
Sonde d'ambiance programmable sans fil	C7108529	140
Récepteur 5 LED intégrable pour accessoire sans fil	C7108484	140
Récepteur 5 LED pose murale pour accessoire sans fil	C7102343	110

Sonde extérieure Luna Platinum HTE et Initia Plus HTE

Désignation	Référence	Prix € HT
Sonde extérieure	C7104873	37
Sonde extérieure sans fil	C7103027	175

Accessoires pour raccordement chauffe-eau solaire individuel Luna Platinum 1.12/1.24/1.28 HTE

Désignation	Référence	Prix € HT
Kit sonde solaire	C12000022	57
Câble de connection chaudière / pompe solaire	C01400513	21

Sonde sanitaire pour ballon extérieur Luna Platinum HTE et Initia Plus HTE 1.12/1.24/1.28 HTE

Désignation	Référence	Prix € HT
Sonde sanitaire	C14076810	23

Accessoires d'installation Luna Platinum HTE et Initia Plus HTE

Désignation	Référence	Prix € HT
Kit de remplacement Chaffoteaux Celtic	C7108754	82
Kit de remplacement Chaffoteaux Nectra	C7108871	82
Kit de remplacement ELM	C7108755	82
Kit de remplacement SD	C7108753	82
Kit de remplacement universal	C14058810	90
Cadre écarteur avec douilles chaudières DUO	C14088010	95
Cadre écarteur avec douilles chaudières mixtes	C7107769	72
Connection hydraulique pourallon PIM sol	C7108756	30
Connection hydraulique pourallon PIM Murale	C7108872	30
Kit de replissage installation	C7108832	42
Kit solaire thermostatique pour chaudières mixtes (Standard et compact)	C7107925	185

Initia Plus Compact HTE

Désignation	Référence	Prix € HT
Kit de remplacement Initia Plus Compact / Chaffoteaux Nectra	C7107881	82
Kit de remplacement Initia Plus Compact / Chaffoteaux Celtic	C7107880	96
Kit de remplacement Initia Plus Compact / ELM	C7107883	96
Kit de remplacement Initia Plus Compact / SD	C7107845	96
Câche robinetterie Initia Plus Compact	C7110044	62
Cadre écarteur Initia Plus Compact avec douilles	C7107844	72

Luna Platinum HTE

Désignation	Référence	Prix € HT
Module partage Platinum 1 zone HT + 1 zone BT	C7104770	1 210
Module partage Platinum 1 zone HT + 2 zones BT	C7104769	1 710
Habillage pour module partage	C71098820	215

Accessoires de régulation INITIA plus hte/luna platinum

Guide de choix accessoires de régulation Initia Plus HTE

Configuration de l'installation					Accessoires de régulation à commander en option
	Circuit 1		Circuit 2		Sondes d'ambiance			Récepteur 5 led	Sonde extérieur
	Sonde d'ambiance		Sonde d'ambiance		Sondes sans fil		Sondes filaires		Sans fil	Filaire
CircuitHydraulique	Filaire	Sans fil	Filaire	Sans fil	Sonde d'ambiance C7108527	Sonde d'ambiance programmable C7108529	Sonde d'ambiance C7108526	Récepteur 5 LED pose murale pour sonde sans fil C7108528	OU C7104873	C7103027
1 circuitdirect	X	-	-	-			1 sonde d'ambiance filaire au choix		1 sonde sans fil + 1 récepteur 5 LED (C7102343) pose murale	1 sonde filaire
	-	X	-	-	1 sonde d'ambiance sans fil au choix			1 récepteur 5 LED pose murale	1 sonde sans fil
1 circuitdirect+ 1 circuit Vanne 3 Voies	X	-	X	-			2 sondes d'ambiance filaire au choix		1 sonde sans fil + 1 récepteur 5 LED (C7102343) pose murale	1 sonde filaire
	X	-	-	X	1 sonde d'ambiance sans fil au choix		1 sonde d'ambiance filaire au choix	1 récepteur 5 LED pose murale	1 sonde sans fil
	-	X	-	X	2 sondes d'ambiance sans fil au choix			1 récepteur 5 LED pose murale	1 sonde sans fil

Guide de choix accessoires de régulation luna platinum HTE

Configuration de l'installation

Accessoires de régulation à commander en option

Circuit 1

Circuit 2

Sondes d'ambiance

Récepteur 3 et 5 LED

Sonde extérieure

Sonde d'ambiance

Sonde d'ambiance

Sondes sans fil

Sondes filaires

Sans fil

Circuits de chaudiage

Boitier de régulation

Filaire

Sans fil

Filaire

Sans fil

Sonde d'ambiance programmable C7108527

Sonde d'ambiance programmable C7108529

Sonde d'ambiance programmable C7108526

Récepteur 3 LED intégrable + support C7108482

Récepteur 5 LED intégrable + support C7108484

Récepteur 5 LED pose murale pour sonde sans fil C7102343

OUIncluse dans fourniture standard

1 circuit direct

Sur chaudière

X

-

-

-

1 sonde d'ambiance filaire au choix

1 sonde sans fil + 1 récepteur 5 LED (C7102343) pose murale

-

X

-

-

1 sonde d'ambiance sans fil au choix

1 récepteur 5 LED pose murale C7102343

1 sonde sans fil

En ambiance

X

1 récepteur 3 LED intégrable C7108482

1 sonde sans fil + 1 module RF 5 LED (C7102343) pose murale

-

X

-

-

1 récepteur 5 LED intégrable C7108484

1 sonde sans fil

1 circuit direct+ 1 circuit Vanne 3 voies

Sur chaudière

X

-

X

-

2 sondes d'ambiance filaire au choix

1 sonde sans fil + 1 récepteur 5 LED (C7102343) pose murale

X

-

-

X

1 sonde d'ambiance sans fil au choix

1 sonde d'ambiance filaire au choix

1 récepteur 5 LED pose murale C7102343

1 sonde sans fil

-

X

-

X

2 sondes d'ambiance sans fil au choix

1 récepteur 5 LED pose murale C7102343

1 sonde sans fil

En ambiance

X

-

X

-

1 sonde d'ambiance filaire au choix

1 récepteur 3 LED intégrable C7108482

1 sonde sans fil + 1 récepteur 5 LED (C7102343) pose murale

-

X

X

-

1 sonde d'ambiance filaire au choix

1 récepteur 5 LED intégrable C7108484

1 sonde sans fil

-

X

-

X

1 sonde d'ambiance filaire au choix

1 récepteur 5 LED intégrable C7108484

1 sonde sans fil

CODE

DÉSIGNATION

COMPOSANT CORPS CHAUDière

BARRETTE ROBINETTERIE

COUDE CONCENTRIQUE 90°

TERMINAL CONCENTRIQUE

ROSACE

ADAPTATEUR SORTIE VERTICALE 80/125

DOUILLES INSTALLATION NEUVE

SONDE EXTERIEURE

CLUP112HT

Luna Platinum 1.12 HTE H

C71088090

C7108578

C14059710

C14059610

C14017710

C7104873

CLUP112HV

Luna Platinum 1.12 HTE V

C71088090

C7108578

CFF000019

C7104873

CLUP124HT

Luna Platinum 1.24 HTE H

C71088110

C7108578

C14059710

C14059610

C14017710

C7104873

CLUP124HV

Luna Platinum 1.24 HTE V

C71088110

C7108578

CFF000019

C7104873

CLUP128HT

Luna Platinum 1.28 HTE H

C71088130

C7108578

C14059710

C14059610

C14017710

C7104873

CLUP128HV

Luna Platinum 1.28 HTE V

C710881530

C7108578

CFF000019

C7104873

CLUP224HT

Luna Platinum 2.24 HTE H

C71087940

C7107716

C14059710

C14059610

C14017710

C7108531

C7104873

CLUP224HV

Luna Platinum 2.24 HTE V

C71087940

C7107716

CFF000019

C7108531

C7104873

CLUP233HT

Luna Platinum 2.33 HTE H

C71087960

C7107716

C14059710

C14059610

C14017710

C7108531

C7104873

CLUP233HV

Luna Platinum 2.33 HTE V

C71087960

C7107716

CFF000019

C7108531

C7104873

CLUPM228HT

Luna Platinum Max 2.28 HTE H

C71088030

C7107716

C14059710

C14059610

C14017710

C7108531

C7104873

CLUPM228HV

Luna Platinum Max 2.28 HTE V

C71088030

C7107716

CFF000019

C7108531

C7104873

CLUPM233HT

Luna Platinum Max 2.33 HTE H

C71088060

C7107716

C14059710

C14059610

C14017710

C7108531

C7104873

CLUPM233HV

Luna Platinum Max 2.33 HTE V

C71088060

C7107716

CFF000019

C7108531

C7104873

CLUP324HT

Luna Platinum Duo 3.24 HTE H

C71087980

C14073711

C14059710

C14059610

C14017710

C7104873

CLUP324HV

Luna Platinum Duo 3.24 HTE V

C71087980

C14073711

CFF000019

C7104873

CLUP333HT

Luna Platinum Duo 3.33 HTE H

C71088000

C14073711

C14059710

C14059610

C14017710

C7104873

CLUP333HV

Luna Platinum Duo 3.33 HTE V

C71088000

C14073711

CFF000019

C7104873

CODE

DÉSIGNATION

COMPOSANT CORPS CHAUDière

BARRETTE ROBINETTERIE

COUDE CONCENTRIQUE 90°

TERMINAL CONCENTRIQUE

ROSACE

ADAPTATEUR SORTIE VERTICALE 80/125

DOUILLES INSTALLATION NEUVE

SONDEEXTérieURE

C1PL112HT

Initia Plus 1.12 HTE H

C71083570

C7108578

C14059710

C14059610

C14017710

C1PL112HV

Initia Plus 1.12 HTE V

C71083570

C7108578

CFF000019

C1PL124HT

Initia Plus 1.24 HTE H

C71083580

C7108578

C14059710

C14059610

C14017710

C1PL124HV

Initia Plus 1.24 HTE V

C71083580

C7108578

CFF000019

C1PL128HT

Initia Plus 1.28 HTE H

C71083590

C7108578

C14059710

C14059610

C14017710

C1PL128HV

Initia Plus 1.28 HTE V

C71083590

C7108578

CFF000019

C1PL224HT

Initia Plus 2.24 HTE H

C71080490

C7107716

C14059710

C14059610

C14017710

C7108531

C1PL224HV

Initia Plus 2.24 HTE V

C71080490

C7107716

CFF000019

C7108531

C1PL233HT

Initia Plus 2.33 HTE H

C71083600

C7107716

C14059710

C14059610

C14017710

C7108531

C1PL233HV

Initia Plus 2.33 HTE V

C71083600

C7107716

CFF000019

C7108531

C1PLM224HT

Initia Plus Max 2.24 HTE H

C71083990

C7107716

C14059710

C14059610

C14017710

C7108531

C1PLM224HV

Initia Plus Max 2.24 HTE V

C71083990

C7107716

CFF000019

C7108531

C1PLM228HT

Initia Plus Max 2.28 HTE H

C71080500

C7107716

C14059710

C14059610

C14017710

C7108531

C1PLM228HV

Initia Plus Max 2.28 HTE V

C71080500

C7107716

CFF000019

C7108531

C1PLM233HT

Initia Plus Max 2.33 HTE H

C71084010

C7107716

C14059710

C14059610

C14017710

C7108531

C1PLM233HV

Initia Plus Max 2.33 HTE V

C71084010

C7107716

CFF000019

C7108531

C1PL324HT

Initia Plus Duo 3.24 HTE H

C71086250

C14073711

C14059710

C14059610

C14017710

C1PL324HV

Initia Plus Duo 3.24 HTE V

C71086250

C14073711

CFF000019

C1PL333HT

Initia Plus Duo 3.33 HTE H

C71086320

C14073711

C14059710

C14059610

C14017710

C1PL333HV

Initia Plus Duo 3.33 HTE V

C71086320

C14073711

CFF000019

C1PLC224HT

Initia Plus Compact 2.24 HTE H

C71080540

C7103752

C14059710

C14059610

C14017710

C7107843

C1PLC224HV

Initia Plus Compact 2.24 HTE V

C71080540

C7103752

CFF000019

C7107843

C1PLC233HT

Initia Plus Compact 2.33 HTE H

C71080550

C7103752

C14059710

C14059610

C14017710

C7107843

C1PLC233HV

Initia Plus Compact 2.33 HTE V

C71080550

C7103752

CFF000019

C7107843
