LUNA DUO V - Chaudière CHAPPEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière gaz murale (modèles: 3.28 FF, 3.24 VMC, 3.24 CF)
Marque	CHAPPEE
Modèle	LUNA DUO V
Catégorie	II2E+3+
Puissance utile nominale	23,3 kW (3.24) / 28 kW (3.28)
Puissance utile réduite	10,4 kW
Rendement selon directive 92/42/CEE	★★ (3.24 VMC) / ★★★ (3.24 CF et 3.28 FF)
Alimentation électrique	230 V / 50 Hz
Puissance électrique nominale	80 W (3.24) / 190 W (3.28)
Pression maxi circuit chauffage	3 bar
Pression maxi circuit sanitaire	7 bar
Capacité vase d'expansion	7,5 L (prégonflage 0,5 bar)
Production eau chaude sanitaire (ΔT=25°C)	13,3 L/min (3.24) / 14,3 L/min (3.28)
Diamètre conduit évacuation	125 mm (VMC/CF) / 60/100 mm concentrique (FF)
Température fumées maxi	110°C (3.24) / 136°C (3.28)
Classe NOx	3
Type de gaz	G20, G25, G30, G31
Dimensions (H × L × P)	950 × 600 × 466 mm
Poids net	60 kg (3.24) / 70 kg (3.28)
Indice de protection	IP X5D
Fonctions principales	Allumage électronique, modulation de puissance, antigel, antiblocage pompe et vanne 3 voies, anti-légionelle (optionnel)
Entretien	Entretien annuel obligatoire par professionnel qualifié
Sécurité	Thermostat de sécurité, pressostat hydraulique, détecteur de flamme, pressostat air (FF) ou thermostat conduit (VMC/CF)
Garantie	Sous condition d'installation et mise en service par professionnel agréé

FOIRE AUX QUESTIONS - LUNA DUO V CHAPPEE

Comment allumer la chaudière LUNA DUO V ?

Pour allumer la chaudière, mettez-la sous tension, ouvrez le robinet de gaz, puis appuyez sur la touche M pendant au moins 2 secondes pour sélectionner le mode de fonctionnement (Été, Hiver, etc.). Le brûleur s'allume après purge de l'air dans les conduits.

Que faire en cas de code erreur E01 (allumage échoué) ?

Appuyez sur la touche R pendant au moins 2 secondes pour réinitialiser. Si l'erreur persiste, contactez le service d'assistance technique agréé.

Comment régler la température de chauffage et d'eau chaude sanitaire ?

Utilisez les touches +/- correspondantes (chauffage ou sanitaire) pour ajuster la température. Vous pouvez aussi utiliser la touche P pour basculer entre les modes ECO et COMFORT.

Comment remplir l'installation de chauffage et vérifier la pression ?

La pression doit être entre 0,7 et 1,5 bar à froid. Utilisez le robinet de remplissage pour augmenter la pression ou le robinet de vidange pour la diminuer. Ouvrez lentement pour purger l'air.

Comment protéger l'installation contre le gel ?

La chaudière intègre une fonction antigel qui démarre le brûleur si la température de départ chute sous 5°C. Pour les arrêts prolongés, ajoutez de l'antigel (glycol propylénique) dans le circuit.

Quand et comment faire l'entretien de la chaudière ?

L'entretien est obligatoire une fois par an par un professionnel qualifié. Il comprend le nettoyage, le réglage, la vérification de l'étanchéité et le remplacement des pièces d'usure.

Peut-on changer le type de gaz (méthane/GPL) ?

Oui, mais l'opération doit être effectuée par le service d'assistance technique agréé. Elle implique le remplacement des injecteurs et le réglage de la pression.

Comment installer un thermostat d'ambiance ?

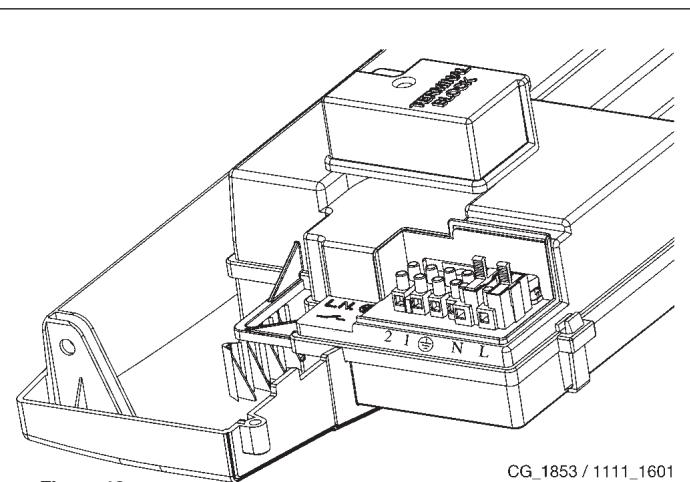

Connectez le thermostat aux bornes (1) et (2) du bornier d'alimentation de la chaudière après avoir retiré le shunt. Suivez le schéma de raccordement électrique.

Que signifient les modes Été et Hiver ?

Le mode Été fournit uniquement l'eau chaude sanitaire (chauffage éteint). Le mode Hiver assure à la fois le chauffage et l'eau chaude. La fonction antigel reste active dans les deux modes.

Comment réinitialiser la chaudière après une mise en sécurité ?

Appuyez sur la touche R pendant au moins 2 secondes. Si la réinitialisation échoue après plusieurs tentatives, contactez un professionnel.

MODE D'EMPLOI LUNA DUO V CHAPPEE

NOTICE D'EMPLOI ET D'INSTALLATION DESTINÉE À L'UTILISATEUR ET À L'INSTALLATEUR

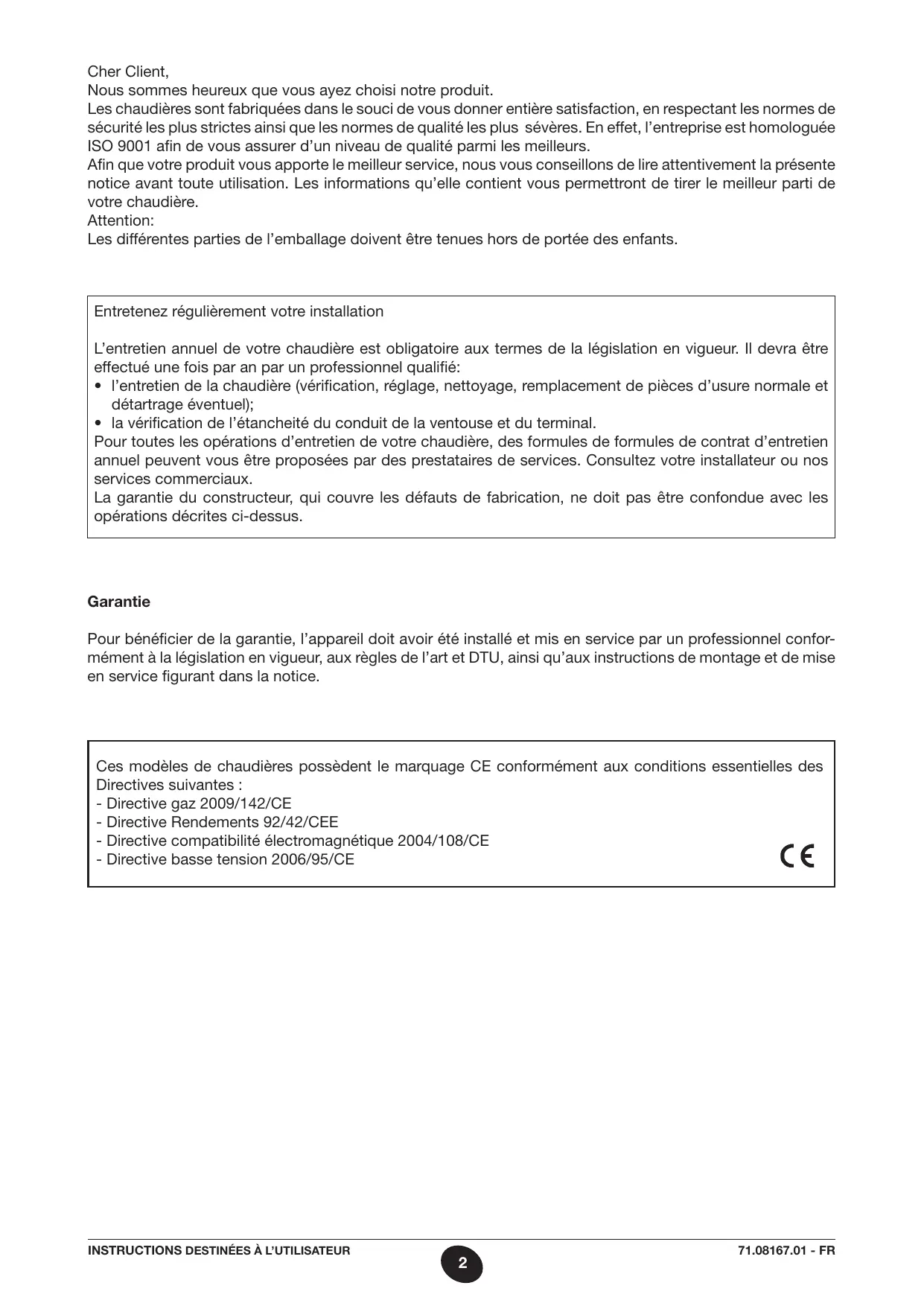

Cher Client,

Nous sommes heureux que vous ayez besoin de notre produit.

Les chaudières sont fabriquées dans le souci de vous donner entière satisfaction, en respectant les normes de sécurité les plus strictes ainsi que les normes de qualité les plus sévères. En effet, l'entreprise est homologuée ISO 9001 afin de vous assurer d'un niveau de qualité parmi les plus élevés.

Afin que votre produit vous apporte le meilleur service, nous vous conseillons de lire attentivement la présente notice avant toute utilisation. Les informations qu'elle contient vous permettront de tirer le meilleur parti de votre chaudière.

Attention:

Les différentes parties de l'emballage doivent être tenues hors de portée des enfants.

Entretenez régulièrement votre installation

L'entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur. Il devra être effectué une fois par an par un professionnel qualifié:

• l'entretien de la chaudière (vérification, réglage, nettoyage, remplacement de pièces d'usure normale et détartrage éventuel);
• la vérification de l'étancheité du conduit de la ventouse et du terminal.

Pour toutes les opérations d'entretien de votre chaudière, des formules de contrat d'entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations décrites ci-dessus.

Garantie

Pour bénéficier de la garantie, l'appareil doit avoir été installé et mis en service par un professionnel conformément à la législation en vigueur, aux règles de l'art et DTU, ainsi qu'aux instructions de montage et de mise en service figurant dans la notice.

Ces modèles de chaudières possèdent le marquage CE conformément aux conditions essentielles des Directives suivantes :

• Directive gaz 2009/142/CE
• Directive Rendements 92/42/CEE
• Directive compatibilité électromagnétique 2004/108/CE
• Directive basse tension 2006/95/CE

C E

Instructions destinées à l'utilisateur

1. Recommandations avant l'installation 4
2. Recommandations avant la mise en marche 4
3. Mise en marche de la chaudière 5
4. Réglage température chauffage et eau chaude sanitaire (E.C.S.) 6
5. Remplissage installation 7
6. Arrêt de la chaudière 7 7. Changement de gaz 7
7. Arrêt prolongé de l'installation. Protection contre le gel 7
8. Signalisations - Déclenchement des dispositifs de sécurité 8
9. Instructions de maintenance régulière 8

Instructions destinées à l'installateur

1. Recommandations générales 9

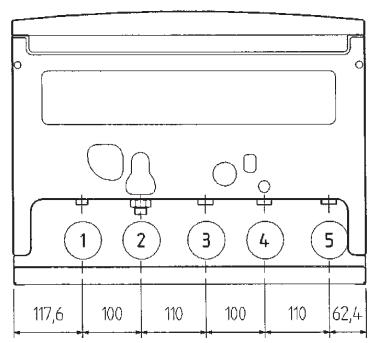

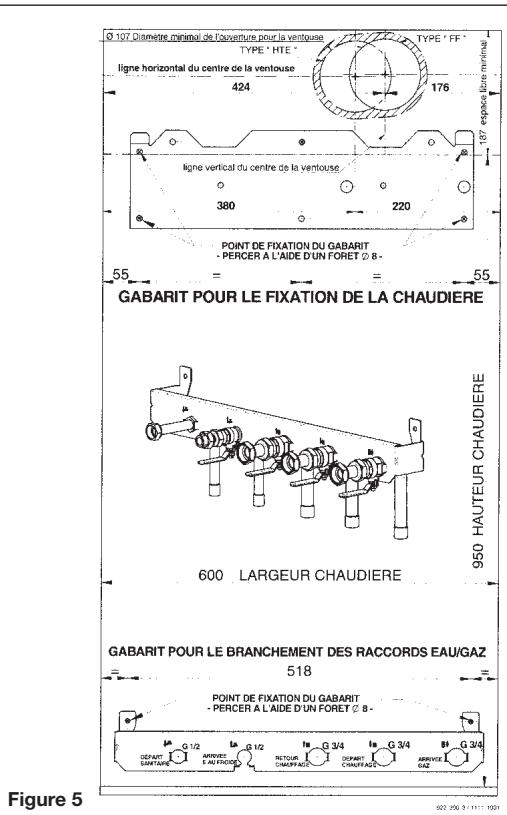

2. Recommandations sur l'installation 10 13. Installation de la chaudière 11

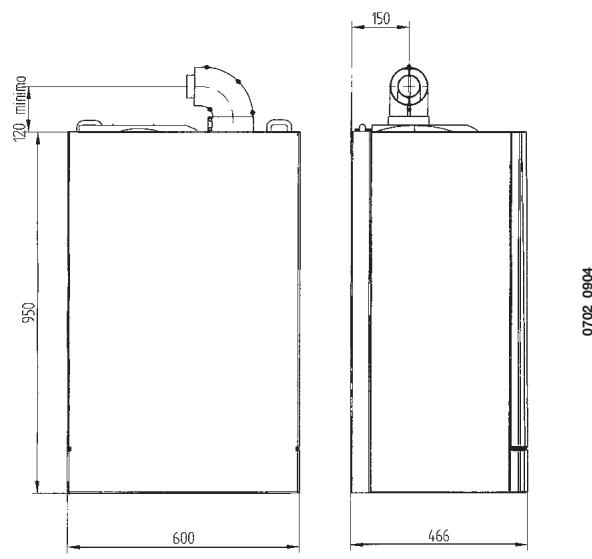

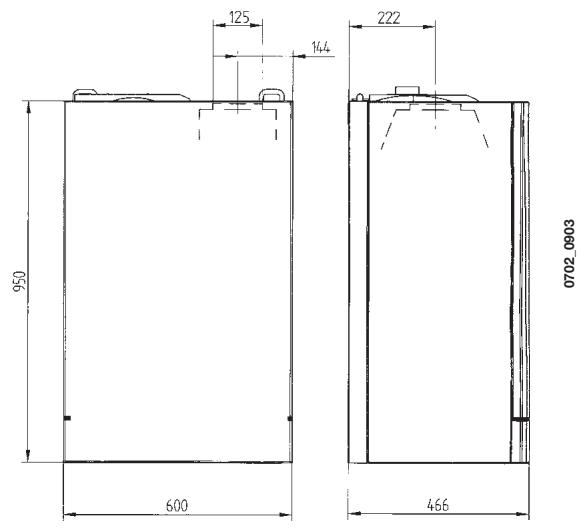

3. Dimensions de la chaudière 12

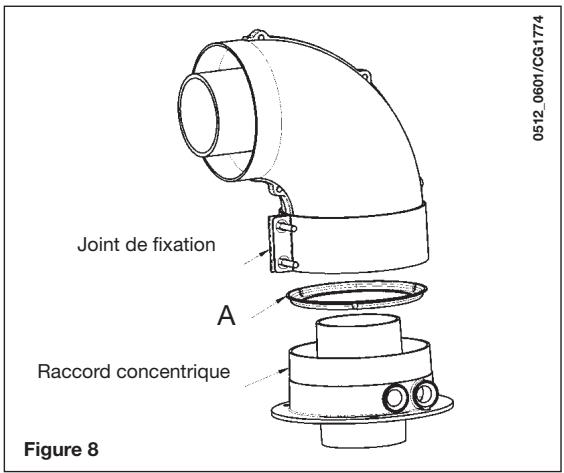

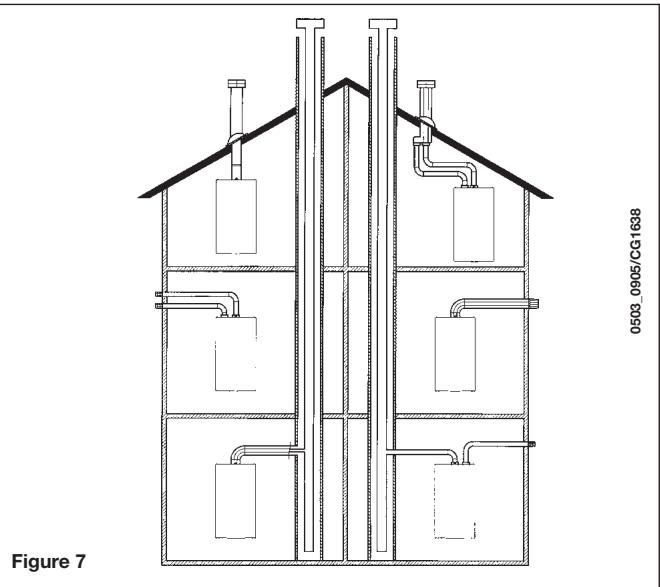

4. Installation des conduits d'évacuation - aspiration 12 16. Raccordement électrique 14
5. Installation d'un thermostat d'ambiance 15

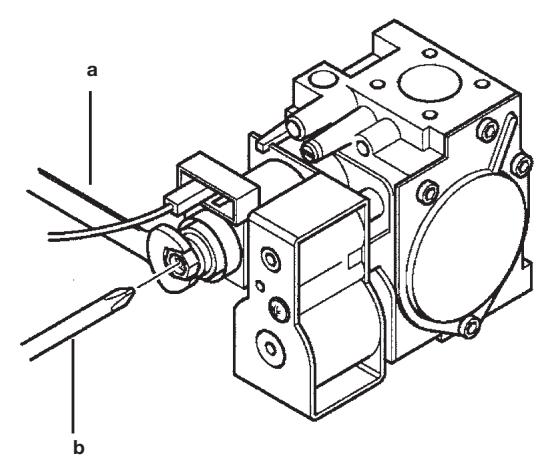

6. Modalités pour le passage à un autre type de gaz 15

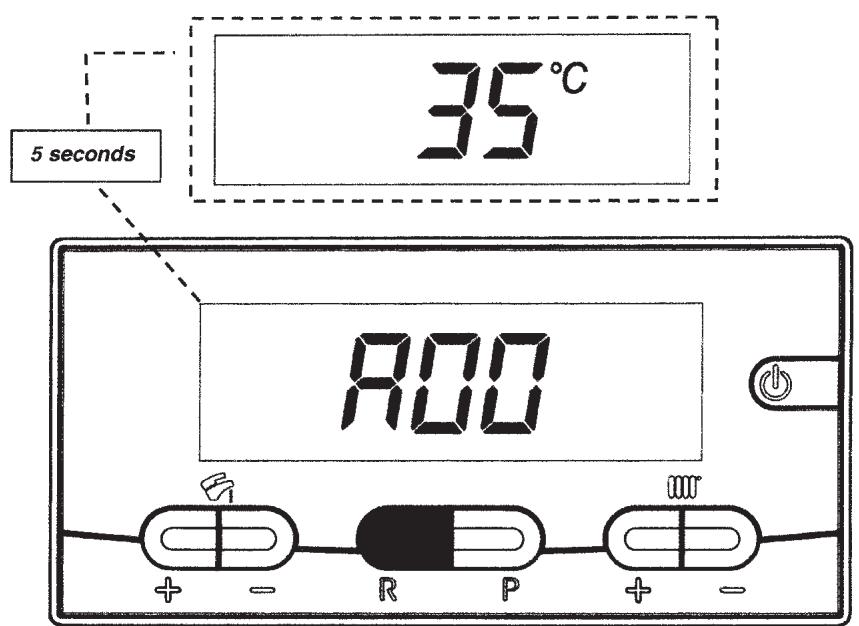

7. Écran d'affichage 16

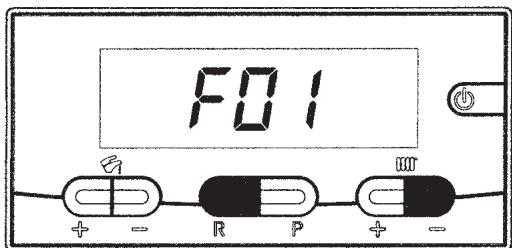

8. Paramétrage 18 21. Dispositifs de réglage et de sécurité 19

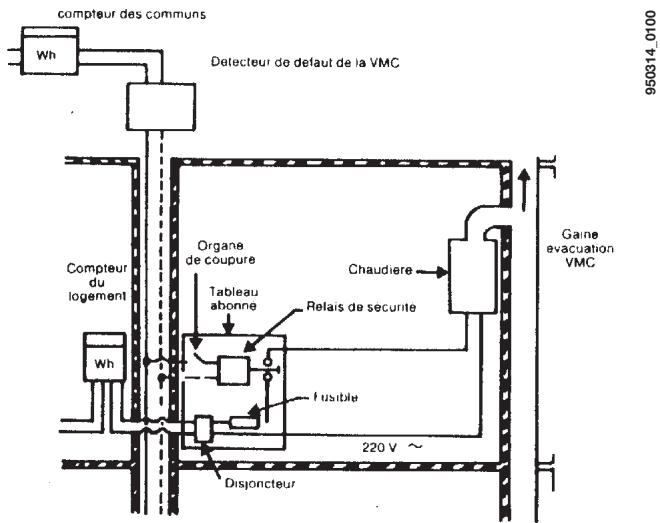

9. Vérification Sécurité VMC gaz - pour chaudière 2.24 VMC 20

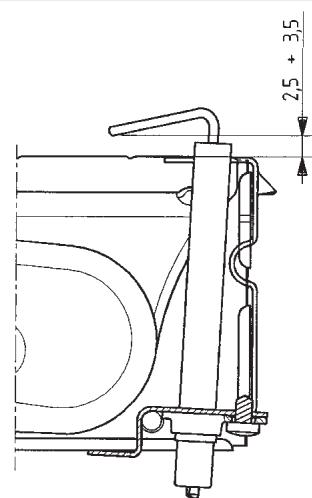

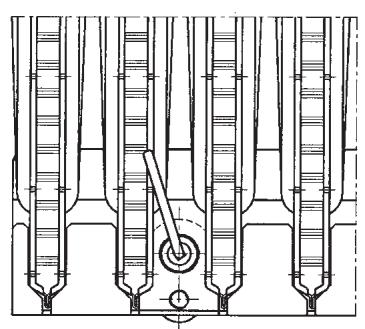

10. Positionnement de l'électrode d'allumage et détection de flamme 20
11. Vérification des paramètres de combustion 21

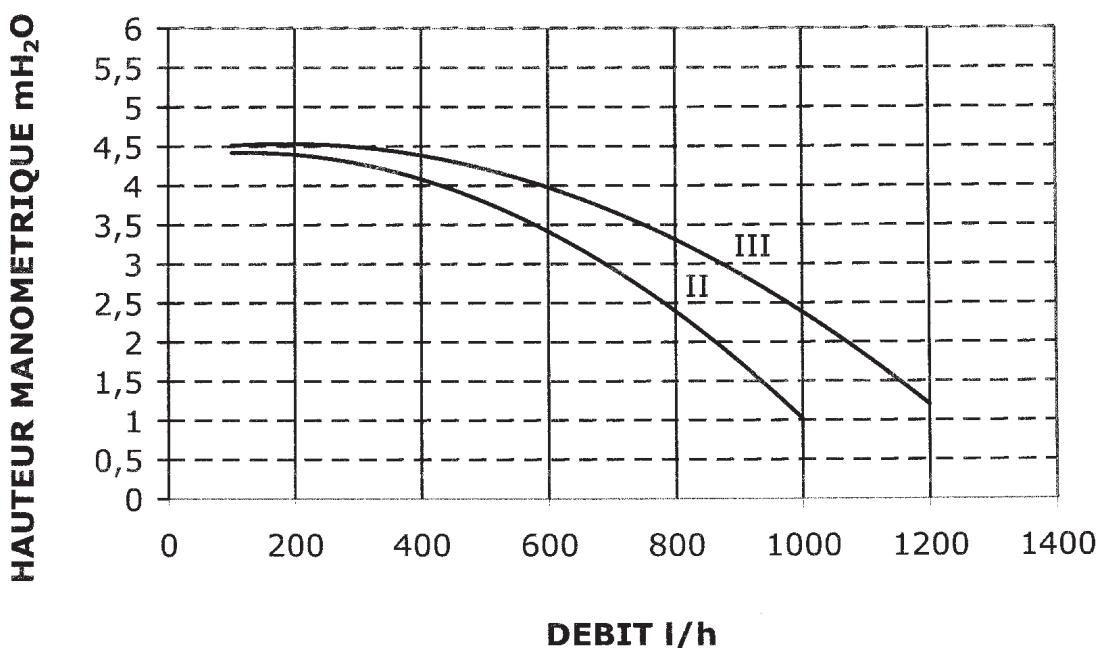

12. Caractéristiques débit/hauteur manométrique 21

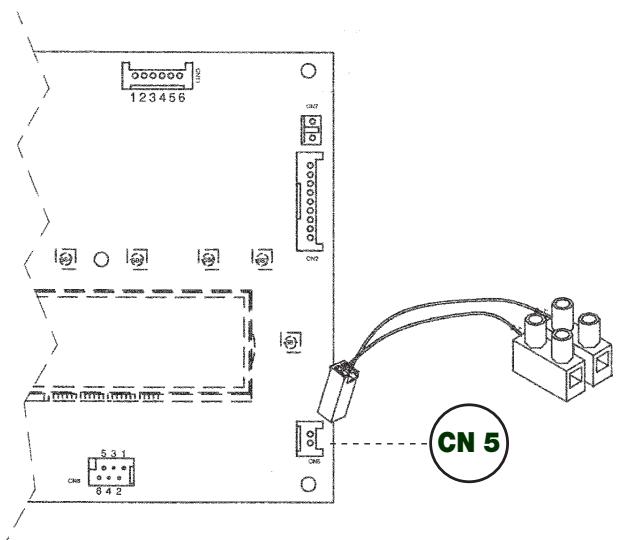

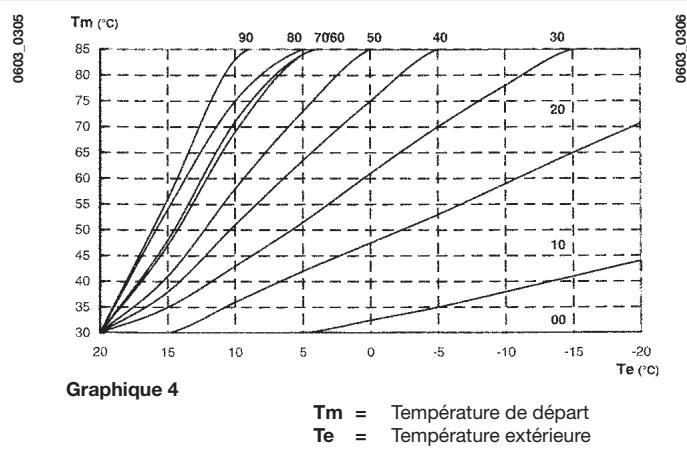

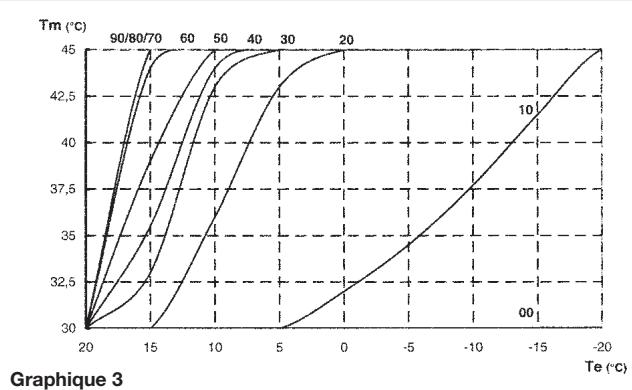

13. Raccordement de la sonde extérieure 22

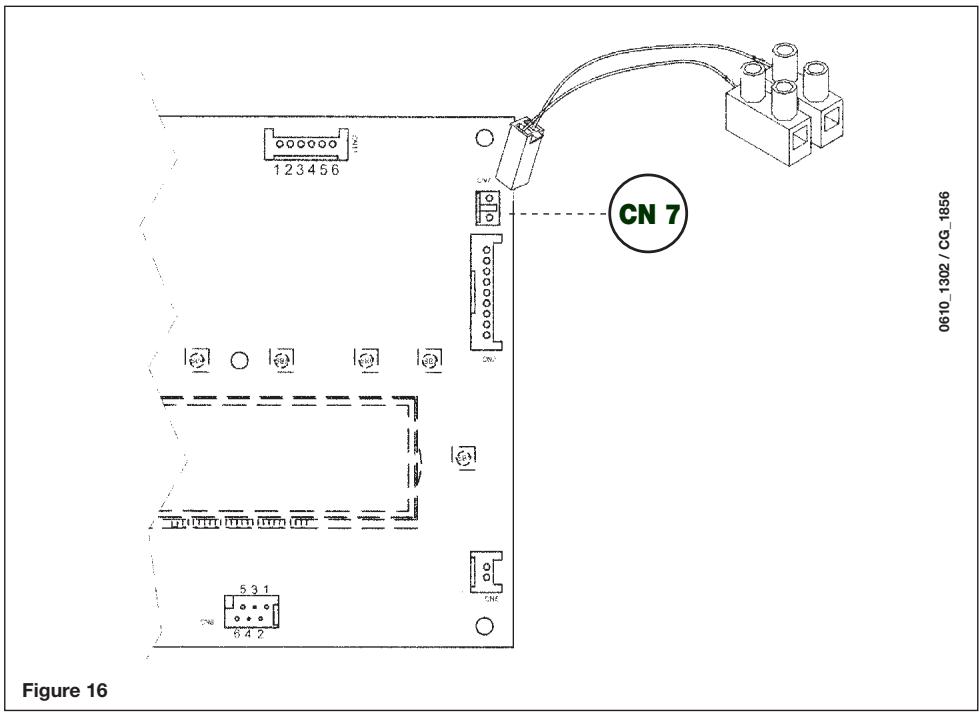

14. Raccordement de la commande à distance 23

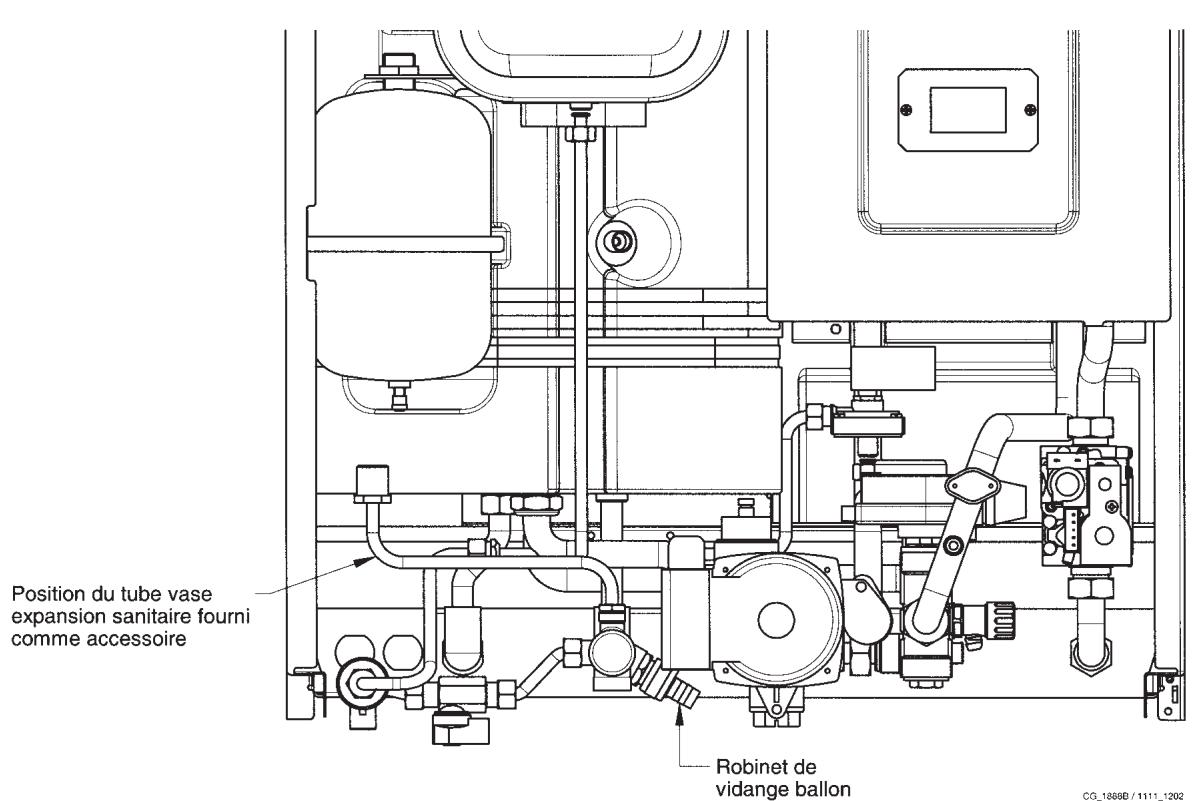

15. Vase d'expansion sanitaire 23

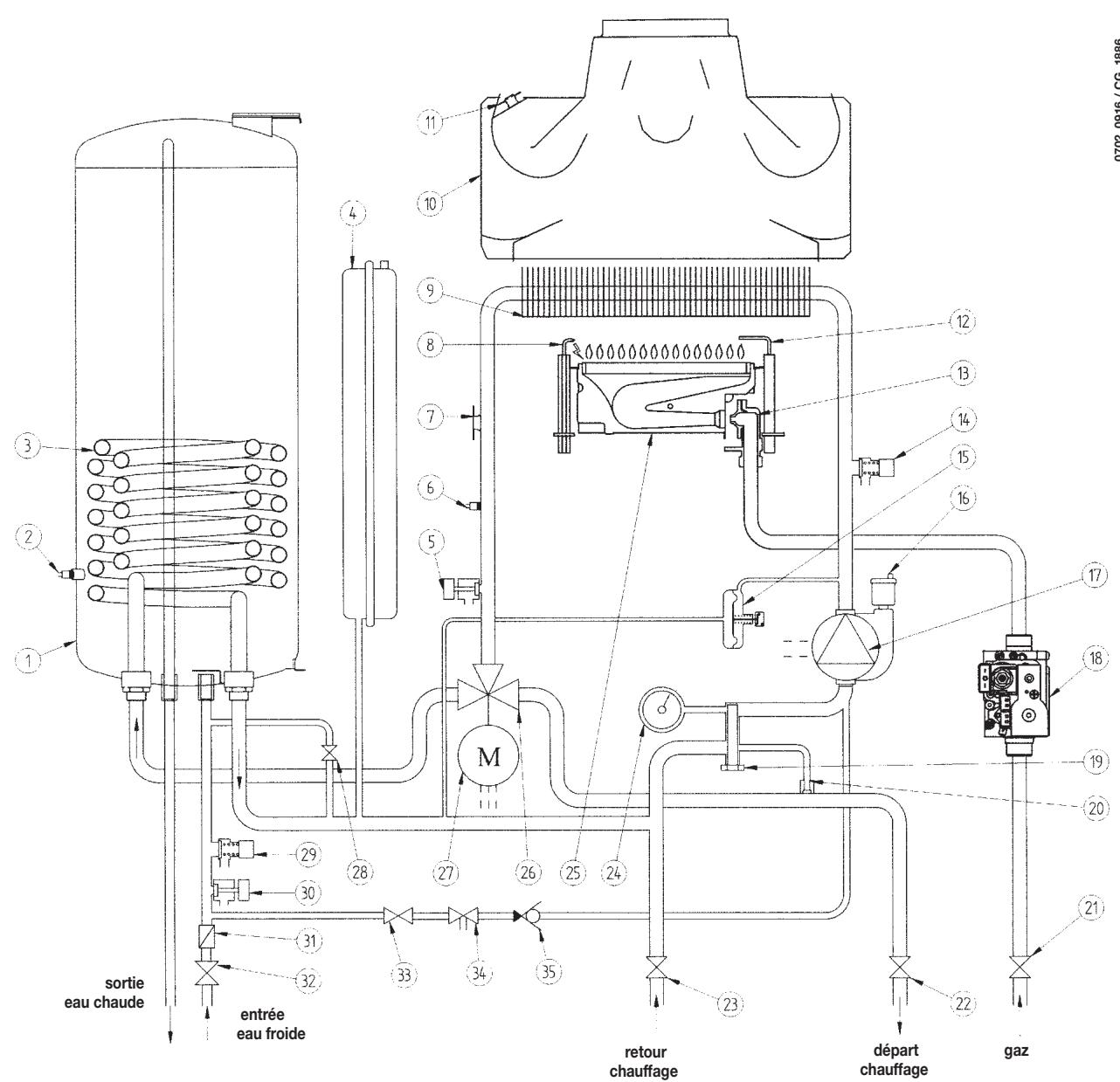

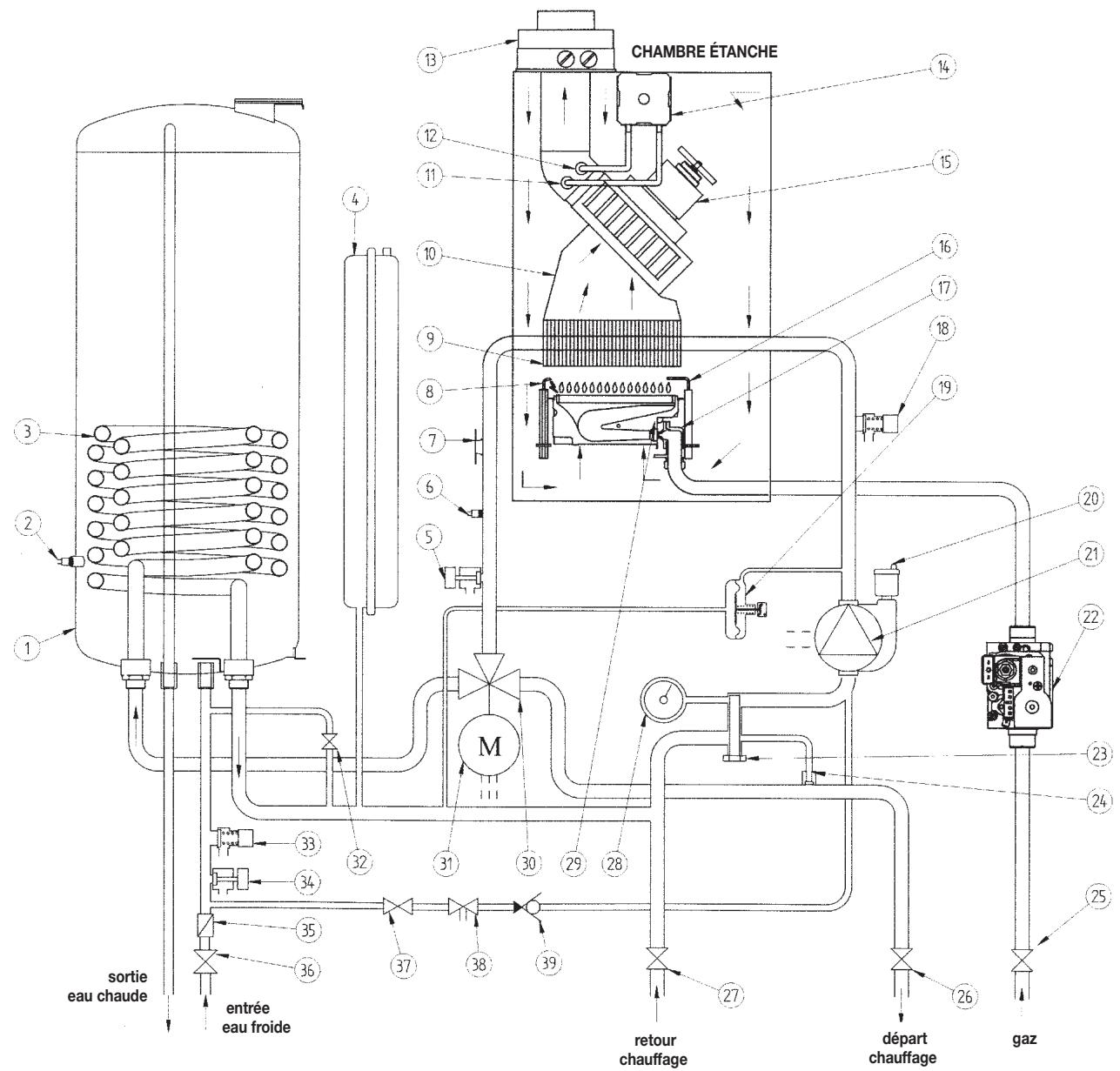

16. Schéma de principe des circuits 24-25

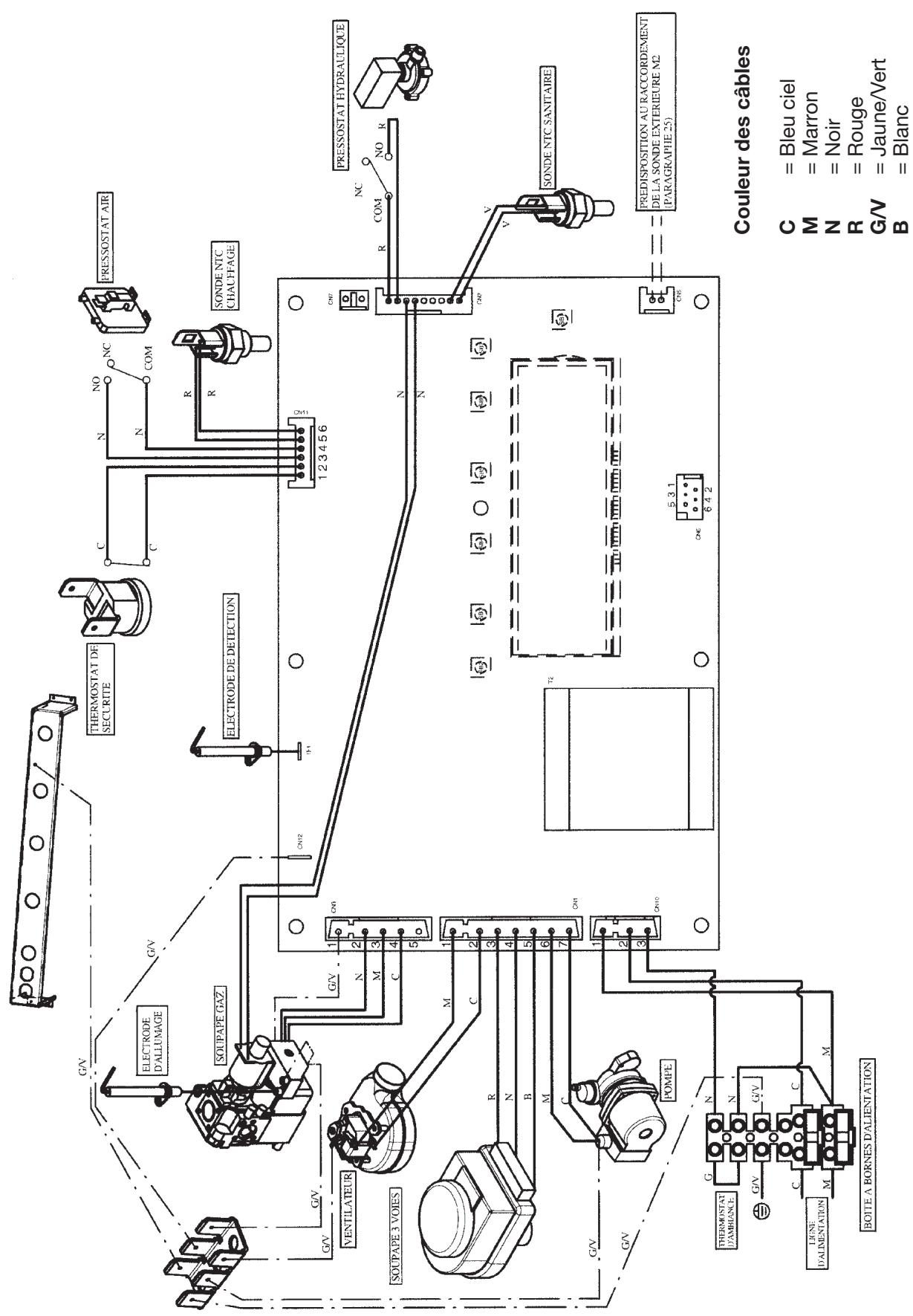

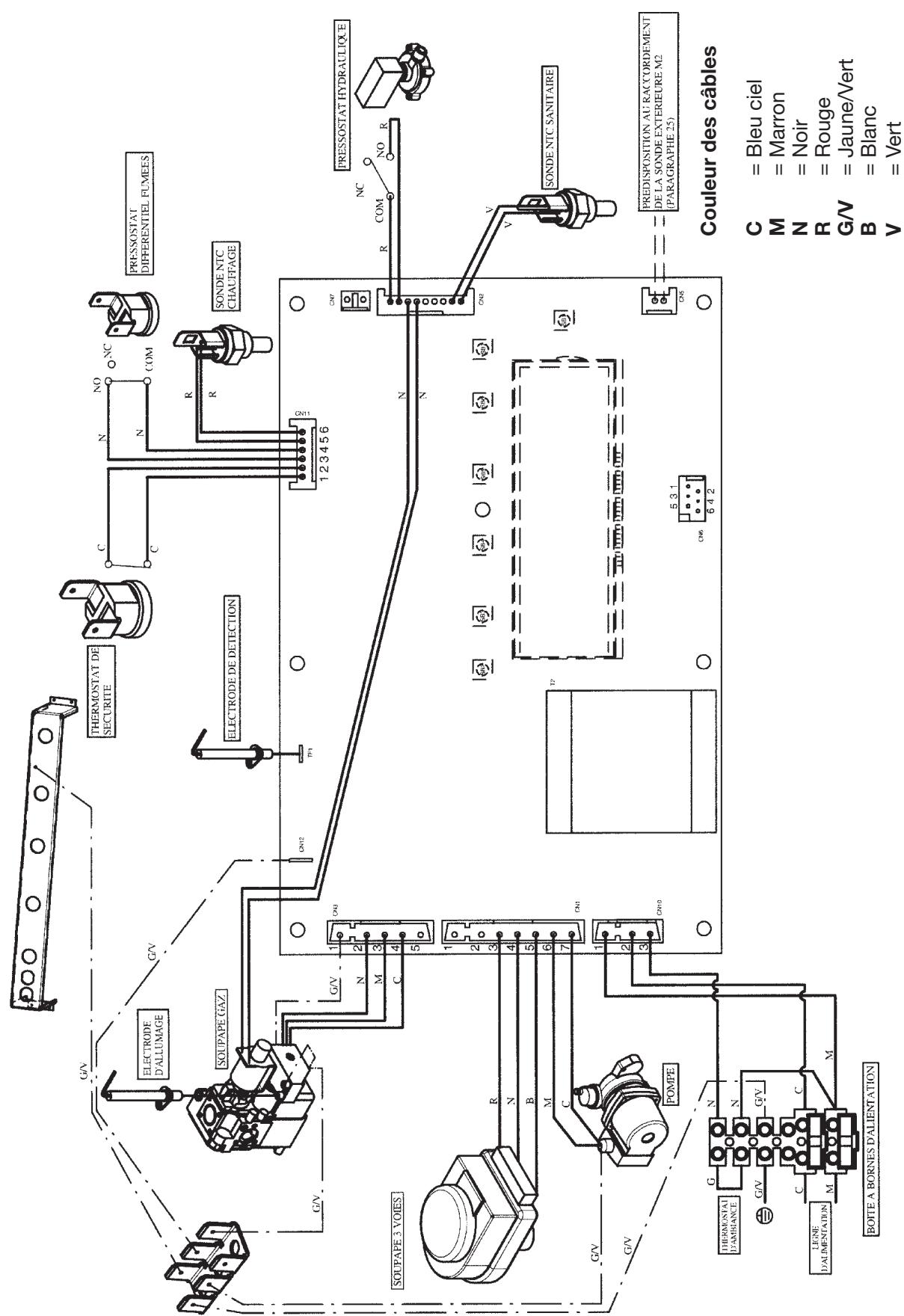

17. Schéma de raccordement des connecteurs 26-27
18. Caractéristiques techniques 28

1. Recommandations avant l'installation

Cette chaudière permet de chauffer l'eau à une température inférieure à celle d'ébullition à pression atmosphérique. Elle doit être raccordée à une installation de chauffage et à un réseau de distribution d'eau chaude sanitaire, en compatibilité avec ses performances et sa puissance.

Faire raccorder la chaudière par un technicien professionnellement qualifié, et procéder aux opérations suivantes :

a) Vérifier que la chaudière peut fonctionner avec le type de gaz disponible. Pour cela, il suffit de vérifier la mention sur l'emballage et la plaquette sur l'appareil. b) Vérifier que le tirage de la cheminée est bon, qu'il ne présente aucun étranglement et qu'il ne comporte aucune évacuation d'autres appareils, sauf si le conduit montant est prévu pour servir plusieurs utilisateurs conformément aux normes et prescriptions spécifiques en vigueur. c) En cas de raccords sur des anciens conduits montants, vérifier que ces derniers sont propres pour éviter que les dépôts de suie ne bouchent le passage des fumées en se détachant des parois durant le fonctionnement. d) Il est également indispensable de prendre les précautions suivantes afin de préserver le fonctionnement et la garantie de l'appareil :

1. Circuit sanitaire :

1.1. Si la durée de l'eau dépasse la valeur de 20°F ( 1^ = 10 mg de carbonate de calcium par litre d'eau), installer un doseur de polyphosphates ou un système similaire conforme aux normes en vigueur. 1.2. Procéder à un nettoyage complet de l'installation après avoir installé l'appareil et avant de l'utiliser. 1.3 Les matériaux utilisés pour le circuit d'eau chaude sanitaire du produit sont conformes à la directive 98/83/CE.

2.1. Nouvelle installation

Avant d'installer la chaudière, nettoyer le circuit afin d'éliminer tout résidu de filtage, soudure et tout solvant avec des produits spécifiques disponibles dans le commerce, non acides et non alcalins, qui n'attaquent pas les métaux, les parties en plastique et le caoutchouc. Les produits recommandés pour le nettoyage sont :

SENTINEL X300 ou X400 et FERNOX Regénérateur pour installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.

2.2. Ancienne installation

Avant d'installer la chaudière, vidanger le circuit pour éliminer les boues et les contaminants avec des produits spécifiques disponibles dans le commerce et cités au point 2.1.

Pour protéger l'installation des incrustations, utiliser des produits susceptibles tels que SENTINEL X100 et FERNOX Protection des installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.

La présence de dépôts dans l'installation de chauffage entraîne des problèmes de fonctionnement pour la chaudière (surchauffe et échangeur bruyant).

Le non-respect des points précédents annule la garantie

2. Recommandations avant la mise en MARCHE

Le premier allumage doit obligatoirement être effectué par Service d'Assistance Technique/agréé qui devra vérifier :

a) Que les données mentionnées sur la plaque correspondent à celles des réseaux d'alimentation (électricité, eau, gaz). b) Que l'installation est conforme aux normes en vigueur. c) Que le circuit électrique avec mise à la terre a été effectué correctement.

Pour demander une mise en service par un centre d'assistance agréé : 0825 81 33 96.

Le non-respect des points précédents annule la garantie.

Oter la pellicule de protection de la chaudière avant de la mettre en marche. Ne pas utiliser d'outils ni de matériaux abrasifs pour cette opération afin de ne pas endommager les parties peintes.

L'appareil ne doit pas être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites, ou bien avec un manque d'expérience ou de connaissance, à moins qu'elles en soient capables, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou des instructions relatives à l'utilisation de l'appareil.

3. Mise en MARCHE de la chaudière

Pour permettre la chaudière en marche correctement, procédez de la formation vuite:

• Mettre la chaudière sous tension.
• Ouvrir le robinet du gaz;
• Appuyer sur la touche, pendant au moins deux secondes, pour sélectionner le mode de fonctionnement de la chaudière en suivant les explications au paragraphe 3.2)

Remarque : en sélectionnant le mode de fonctionnement ÉTÉ, la chaudière fonctionnera uniquement en cas de prélèvement sanitaire.

• Pour programmer la température en mode chauffage et en mode sanitaire, appuyer sur les touches +/- en suivant les explications au paragraphe 4.

Attention : Lors du premier allumage, tant que l'air contenu dans les conduits de gaz n'a pas été évacué, il se peut que le brûleur ne s'allume pas immédiatement et cela peut entraîner une mise en sécurité de la chaudière. Si tel est le cas, nous vous conseillons de répéter la procédure d'allumage jusqu'à ce que le brûleur soit alimenté en gaz, et d'appuyer sur la touche R pendant au moins 2 secondes.

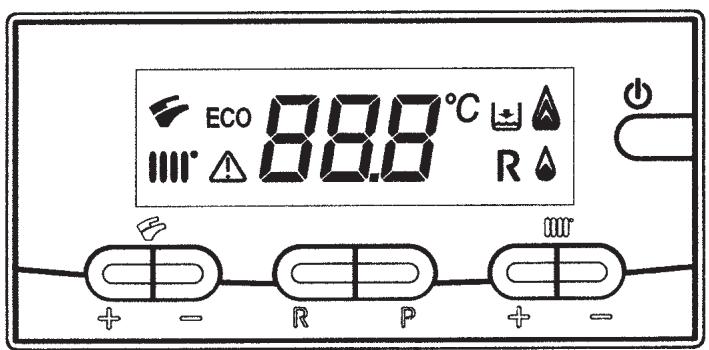

Legende ecran

Fonctionnement en mode Chauffage

Fonctionnement en mode Sanitaire (E. C. S.)

Flamme présente - niveau de puissance = 25% (le brûleur s'allume)

Niveau de puissance chaudière (3 niveaux de puissance)

DEFAULT

RESET

Pression d'eau FAIBLE

Signalisation numérique (température, codes d'erreur, etc)

FUNCTION ACTIVÉE (voir paragraphe 4)

Figure 1 LEGENDE DES TOUCHES

Réglage température eau sanitaire ECS

Réglage température chauffage

RESET

ECO-COMFORT

MODE DE FONCTIONNEMENT CHAUDIÈRE (voir paragraphe 3.2)

En cas de branchement de la commande à distance, fournie comme accessoire, tous les réglages de la chaudière doivent être effectués par la commande à distance. Voir les instructions qui accompagnent l'accessoire.

3.1 Signification du symbole

Lorsque la chaudière est en marche, l'écran peut visualiser 4 différents niveaux de puissance correspondant au degré de modulation de la chaudière, comme le montre la figure 2.

<25%

75% ≤ 100% 25% < 50% 0605_1101 Figure 2

3.2 MODES de fonctionnement de la chaudière

Appuyer sur cette touche pour programmer les modes de fonctionnement suivants de la chaudière :

• ETÉ HIVER
• CHAUFFAGE UNIQUEMENT
• ARRET

En ÉTÉ, l'écran visualise le symbole. La chaudière ne répond qu'aux demandes d'eau chaude sanitaire, le chauffage est ÉTEINT (fonction antigel activée).

En HIVER, l'écran visualise les symboles !!! La chaudière fournit l'eau chaude et le chauffage (fonction antigel activée).

En MODE "CHAUFFAGE UNIQUEMENT", l'écran visualise le symbole !!! La chaudière assure uniquement le chauffage (fonction antigel activée).

En sélectionnant ARRET, l'écran ne visualise aucun des deux symboles. Ce mode ne prévoit que la fonction antigel ; aucune autre demande de chaleur en mode sanitaire ou chauffage ne peut être satisfaite.

4. Réglage temperature chauffage et eau CHAUBE sanitaire (e. c. s.)

Le réglage de la température du Chauffage (100) et de l'Eau chaude sanitaire (E. C. S.) s'effectue en appuyant sur la touche +/- correspondante (figure 1).

Dès que le brûleur est allumé, l'afficheur visualise le symbole (A).

Chauffage

Le système doit être équipé d'un thermostat d'ambiance (consulter les règlementations s'y référant) pour contrôler la température des pièces. Lorsque le mode Chauffage est sélectionné, l'écran affiche un symbole Chauffage (100%) clignotant et la valeur de la température de départ Chauffage (°C).

Eau CHAUBE sanitaire (ECS)

Lors d'un prélèvement sanitaire, l'écran affiche un symbole ECS (♀) clignotant et la valeur de température ECS (°C).

Il existe deux valeurs de consigne qu'il est possible de régler rapidement : ECO et COMFORT.

Pour régler les valeurs de température, procéder comme suit :

La valeur de consigne de la température ECO permet à l'utilisateur de sélectionner rapidement la température correspondante de l'eau chaude sanitaire en appuyant sur la touche P. Lorsque la fonction ECO est sélectionnée, l'afficheur indique "eco". Pour régler la valeur de consigne de la température ECO, appuyer sur les touches +/- .

La valeur de consigne de la température COMFORT permet à l'utilisateur de sélectionner rapidement la température correspondante de l'eau chaude sanitaire en appuyant sur la touche P. Pour régler la valeur de consigne de la température COMFORT, appuyer sur les touches +/-

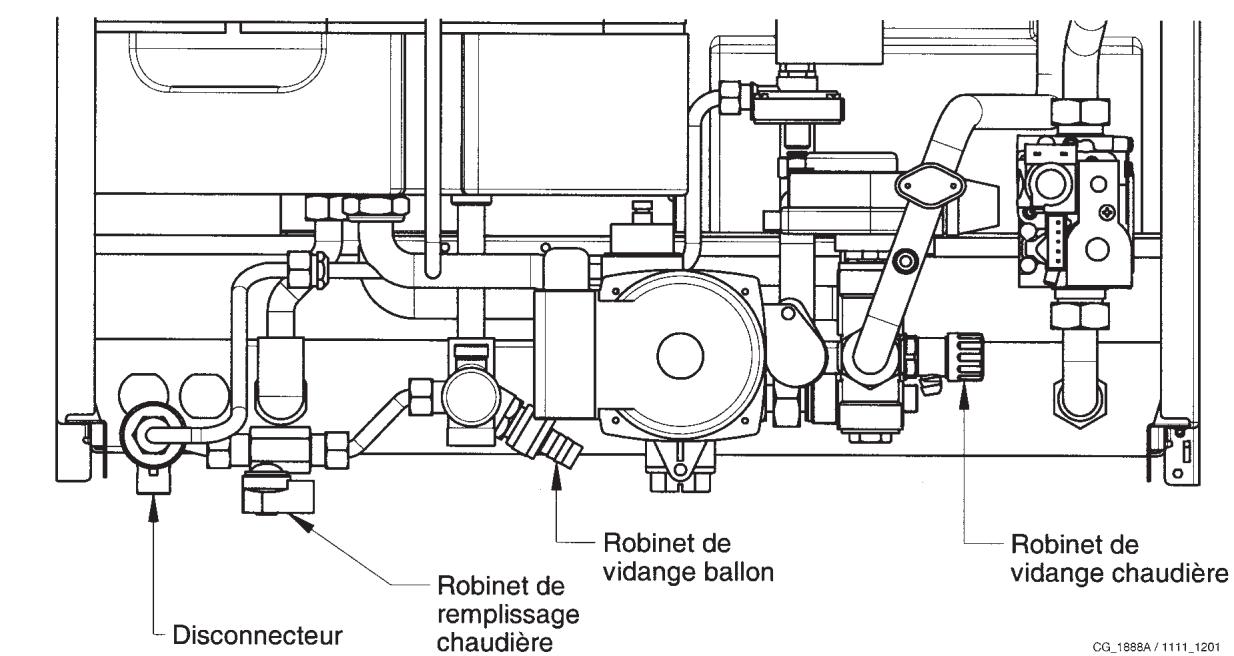

5. Remplissage installation

IMPORTANT : Vérifier régulièrement que la pression, lue sur le manomètre (Figure 3) varie entre 0,7 - 1,5 bar lorsque le circuit est froid. En cas de suppression, agir sur le robinet de vidange de la chaudière ; si elle est inférieure, agir sur le robinet de remplissage de la chaudière (figure 3).

Il est conseillé d'ouvrir très lentement ces robinets afin de faciliter la purge de l'air.

Pour procéder à cette opération, la chaudière doit être sur "OFF" (agir sur la touche - voir paragraphe 3.2).

REMARQUE: En cas de chutes de pression fréquentes, demander l'intervention du Service d'Assistance Technique agréé.

Figure 3

6. ARRET De la chaudière

Pour éteindre la chaudière, couper l'alimentation électrique de l'appareil. Si la chaudière est sur "OFF" (paragraphe 3.2), les circuits électriques restent sous tension.

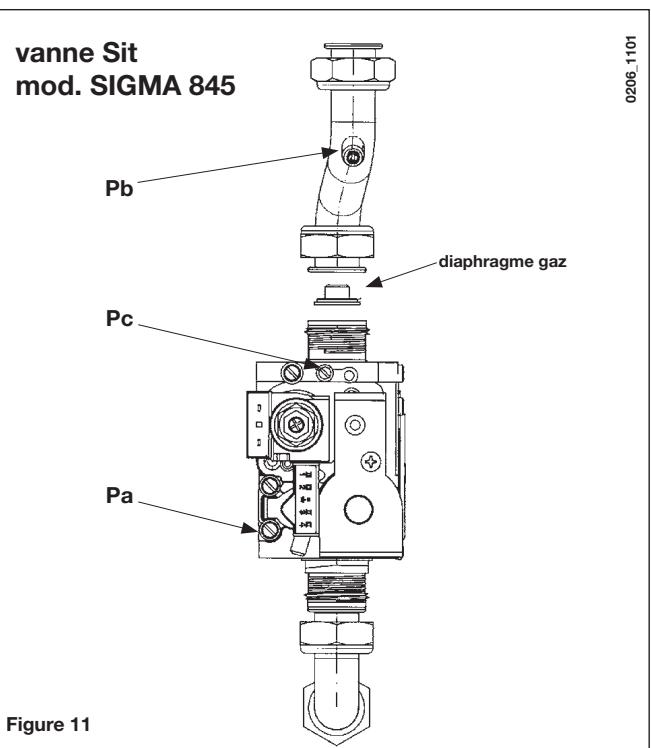

7. Changement de gaz

Les chaudières peuvent fonctionner au gaz méthane et au GPL.

S'il s'avère nécessaire de procéder à une transformation, s'adresser au Service d'Assistance Technique agréé.

8. Arrêt prolongé de l'installation. Protection CONTRE le GEL

Éviter de vider le circuit de chauffage car tout renouvellement d'eau provoque la formation de dépôts de calcaire inutiles et dangereux à l'intérieur de la chaudière et des éléments chauffants. Si le chauffage n'est pas utilisé pendant l'hiver et en cas de risque de gel, il est conseillé de mélanger l'eau du circuit avec des solutions antigel spécifiques (par ex. glycol propylénique associé à des inhibiteurs d'incrustations et corrosions).

La régulation électronique de la chaudière est dotée d'une fonction "antigel" en mode chauffage qui déclenche le brûleur de façon à atteindre une valeur proche de 30°C lorsque la température de départ du circuit est inférieure à 5°C.

Cette fonction se déclenche si :

• la chaudière est sous tension;
• la chaudière est alimentée en gaz;
• la pression du circuit est celle prescrite;
• la chaudière n'est pas en sécurité.

9. Signalisations-declenchement des dispositifs de securite

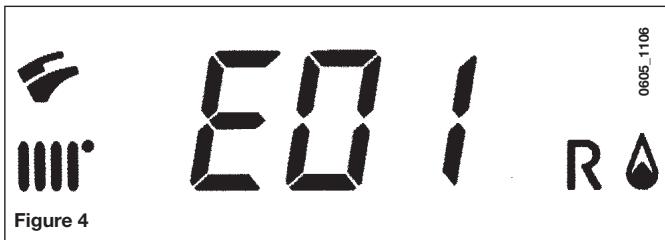

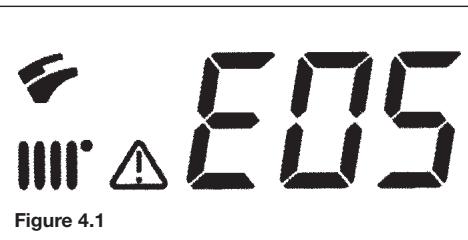

Les anomalies sont visualisées à l'écran à l'aide d'un code d'erreur (par ex. E01).

Les anomalies auxquelles l'utilisateur peut remédier sont indiquées par le symbole R (par ex. figure 4).

Dans les autres cas, les anomalies sont marquées du symbole R (par ex. figure 4.1).

Pour REMETTRE EN MARCHE la chaudière, appuyer sur la touche R pendant au moins 2 secondes.

0605_1107

CODE AFFICHÉ	TYPE DE PANNE	REMEDE
E01	Chaudière mise en sécurité car allumage échoué	Appuyer sur la touche R. Si cette anomalie se produit plusieurs fois, faire appel au centre d'assistance technique agréé.
E02	Chaudière mise en sécurité suture déclenchement thermostat de sécurité	Appuyer sur la touche R. Si cette anomalie se produit plusieurs fois, faire appel au centre d'assistance technique agréé.
E03	Déclenchement thermostat des fumées / pressostat fumées	Faire appel au centre d'assistance technique agréé.
E04	Erreur de suture pour des pertes du signal de flamme très fréquentes	Faire appel au centre d'assistance technique agréé.
E05	Panne de la sonde de CTN chauffage	Faire appel au centre d'assistance technique agréé.
E06	Panne de la sonde sanitaire	Faire appel au centre d'assistance technique agréé.
E10	Pas de déclenchement du pressostat hydraulique	Vérifier si la pression de l'skeleton est bien celle prescrite. Voir paragraphe 5. Si l'anomalie persiste, faire appel au centre d'assistance technique agréé.
E11	Déclenchement du thermostat de sécurité de plancher chauf-fant (si thermostat raccordé)	Faire appel au centre d'assistance technique agréé.
E12	Contact pressostat différentiel hydraulique ouvert	Faire appel au centre d'assistance technique agréé.
E13	Contact pressostat différentiel hydraulique collé	Faire appel au centre d'assistance technique agréé.
E25	Mise en sécurité car pompé probablement bloquée	Faire appel au centre d'assistance technique agréé.
E31	Erreur de communication entre platine électronique et commande à distance	Appuyer sur la touche R. Si cette anomalie se produit plusieurs fois, faire appel au centre d'assistance technique agréé.
E35	Anomalie présence flamme	Appuyer sur la touche R. Si cette anomalie se produit plusieurs fois, faire appel au centre d'assistance technique agréé.
E97	Anomalie fréquence (Hz) d'alimentation électrique	Faire appel au centre d'assistance technique agréé.
E98	Erreur intéérieur de la carte électronique	Faire appel au centre d'assistance technique agréé.
E99	Erreur intéérieur de la carte électronique	Faire appel au centre d'assistance technique agréé.

Remarque : quand une anomalie se produit, le fond de l'écran clignote avec le code d'erreur.

10. Instructions de maintenance régulière

Pour garantir le fonctionnement et la sécurité totale de la chaudière, la faire contrôler à la fin de l'hiver par le Service d'Assistance Technique agréé.

Un entretien régulier est toujours synonyme d'économie dans la gestion de l'installation.

Ne pas nettoyer l'habillage de la chaudière avec des substances abrasives, agressives et/ou facilement inflammables (par ex. essence, alcohol, etc.) ; tous les jours procéder au nettoyage lorsque l'appareil est éteint (voir paragraphe 6).

11. Recommandations générales

Les remarques et instructions techniques ci-après s'adressent aux installateurs pour leur donner la possibilité d'effectuer une installation parfaite. Les instructions concernant l'allumage et l'utilisation de la chaudière sont contenues dans les instructions destinées à l'utilisateur.

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

Bâtiments d'habitation

• Arrêté du 2 août 1977: Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leurs dépendances.
• Norme DTU P 45-204 - Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement Sanitaire Départemental.
• Norme NF C 15-100 - Installations électriques à basse tension - Règles.

Établissements recevant du public:

• Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public: a) Prescriptions générales pour tous les appareils:
• Articles GZ: Installations aux gaz combustibles et hydrocarbures liquéfiés.
• Articles CH: Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire. b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

Évacuation des gaz brûlés (seulement pour chaudière 2.24 VMC):

Voir DTU 24-6 et règles techniques. Cette chaudière, Cat II_2E + 3 + correspond à la norme française NF D 35 337. Elle est équipée d'un dispositif spécial, permettant le raccordement à une installation d'évacuation mécanique des produits de combustion (VMC gaz). Le raccordement est prévu pour l'emboitement du tuyau ou du coude Ø 125 à l'intérieur de la buse de sortie de l'antirefouleur.

Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

Protection du réseau d'eau potable

La présence sur l'installation d'une fonction de disconnection du type CB à zones de pressions différentes non contrôables répondant aux exigences fonctionnelles de la norme NF P 43011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental Type.

Un disjoncteur est placé sur la barrette robinetterie de la chaudière.

Il faut également tenir compte du fait que:

• La chaudière peut être utilisée avec n'importe quel type d'émetteur, alimenté en bitube ou monotube. Les sections du circuit seront de toute manière calculées suivant les méthodes normales, en tenant compte des caractéristiques hydrauliques disponibles et indiquées au paragraphe 24.
• Les différentes parties de l'emballage (sacs en plastique, polystyrène, etc.) ne doivent pas être laissées à la portée des enfants, étant donné qu'elles constituent une source potentielle de danger.
• Le premier allumage doit être exécuté par le Service d'assistance technique agréé.

Le non-respect de cette préconisation entraîne l'annulation immédiate de la garantie.

12. Recommandations avant l'installation

Cette chaudière permet de chauffer l'eau à une température inférieure à celle d'ébullition à pression atmosphérique. Elle doit être raccordée à une installation de chauffage et à un réseau de distribution d'eau chaude sanitaire, compatible avec ses performances et sa puissance.

Faire raccorder la chaudière par un technicien professionnellement qualifié, et procéder aux opérations suivantes :

a) Vérifier que la chaudière peut fonctionner avec le type de gaz disponible. Pour cela, il suffit de vérifier la mention sur l'emballage et la plaquette sur l'appareil. b) Vérifier que le tirage de la cheminée est bon, qu'il ne présente aucun étranglement et qu'il ne compte aucune évacuation d'autres appareils, sauf si le conduit montant est prévu pour servir plusieurs utilisateurs conformément aux normes et prescriptions spécifiques en vigueur. c) En cas de raccords sur d'anciens conduits montants, vérifier que ces derniers sont propres pour éviter que les dépôts de suie ne bouchent le passage des fumées en se détachant des parois durant le fonctionnement.

Il est également indispensable de prendre les précautions suivantes afin de préserver le fonctionnement et la garantie de l'appareil :

1. Circuit sanitaire :

1.1. Si la dureté de l'eau dépasse la valeur de 20°F ( 1^ = 10 mg de carbonate de calcium par litre d'eau), installer un doseur de polyphosphates ou un système semblable conforme aux normes en vigueur. 1.2. Procéder à un lavage complet de l'installation après avoir installé l'appareil et avant de l'utiliser. 1.3 Les matériaux utilisés pour le circuit d'eau chaude sanitaire du produit sont conformes à la directive 98/83/CE.

2.1. Nouvelle installation

Avant d'installer la chaudière, nettoyer le circuit afin d'éliminer tout résidu de filtage, soudure et tout solvant avec des produits spécifiques disponibles dans le commerce, non acides et non alcalins, qui n'attaquent pas les métaux, les parties en plastique et le caoutchouc. Les produits recommandés pour le nettoyage sont :

SENTINEL X300 ou X400 et FERNOX Régénérateur pour installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.

2.2. Ancienne installation :

Avant d'installer la chaudière, vidanger le circuit pour éliminer les boues et les contaminants avec des produits spécifiques disponibles dans le commerce et cités au point 2.1.

Pour protéger l'installation des incrustations, utiliser des produits susceptibles tels que SENTINEL X100 et FERNOX Protection des installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.

La présence de dépôts dans l'installation de chauffage entraîne des problèmes de fonctionnement pour la chaudière (par ex. surchauffe et échangeur bruyant).

Le non-respect des points précédents annule la garantie.

13. Installation de la chaudière

Après avoir déterminé l'emplacement pour la chaudière, fixer le gabarit au mur. Procéder à l'installation du circuit en partant de la position des raccords hydrauliques et du gaz présents dans la traverse inférieure du gabarit. Il est conseillé d'installer, sur le circuit de chauffage, deux robinets d'arrêt (amenée et) G 3/4, disponibles sur demande pour permettre, en cas d'interventions importantes, d'opérer sans avoir besoin de vider toute l'installation de chauffage. En cas d'anciennes installations ou de remplacement, il est conseillé, autre la recommandation précédente, de prévoir sur le à la chaudière et en bas, un vase de décantation destiné à recueillir les dépôts ou la suite après le nettoyage et qui pourrait entrer en circulation ultérieurement. Fixer la chaudière au mur puis procéder au raccordement aux conduits d'évacuation et d'aspiration, fournis comme accessoires, en suivant les explications aux paragraphes suivants. En cas d'installation de la chaudière à tirage naturel, modèle 3.24 CF - 3.24 VMC, raccorder la cheminée à l'aide d'un tuyau métallique résistant aux sollicitations mécaniques normales, à la chaleur et à l'action des produits de combustion et à leur condensation éventuelle.

020418_1000 1: sortie eau chaude sanitaire G 1/2 2: entrée eau froide sanitaire G 1/2 3: retour installation de chauffage G 3/4 4: départ chauffage G 3/4 5: entrée gaz dans la chaudière G 3/4

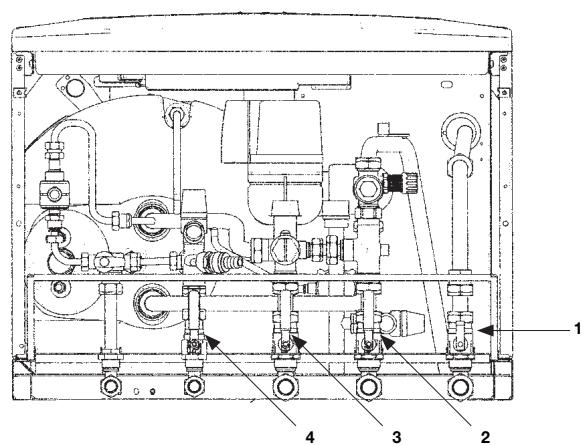

Accessoires fournis dans le kit barrette de robinetterie

• gabarit
• robinet gaz (1)
• robinet arrivée eau avec filtre (4)
• joints d'étanchéité
• joints télescopiques chevilles 12 mm et vis
• robinet département chauffage (2)
• robinet retour chauffage (3)

Figure 5.1

L'utilisation de conduits d'évacuation 80/125 mm est possible grâce à un accessoire d'adaptation qui est fourni sur demande et qui doit être monté sur le raccord concentrique de la chaudière.

Ce type de conduit peut être utilisé en cas de longueurs supérieures à celles qui sont admises avec les conduits Ø 60/100 mm.

L'évacuation des condensats, présente sur l'accessoire d'adaptation, doit être raccordée à l'évacuation au moyen d'un siphon.

14. Dimensions de la chaudière

DUO 3.24 VMC - 3.24 CF

DUO 3.28 FF Figure 6

Modèles DUO 3.28 FF

La chaudière peut être installée facilement et selon plusieurs possibilités grâce aux accessoires fournis et décrits plus loin.

La chaudière est, à l'origine, conçue pour être raccordée à un conduit d'évacuation - aspiration de type coaxial, vertical ou horizontal. Il est également possible d'utiliser des conduits séparés grâce au séparateur de flux.

Pour l'installation, utiliser exclusivement des accessoires fournis par le fabricant de l'appareil!

AVERTISSEMENT: Pour garantir une sûreté de fonctionnement, il faut que les conduites de fumées soient bien fixées au mur au moyen des brides de fixation.

Ce type de conduit permet d'évacuer les gaz brûlés et d'aspirer l'air comburant aussi bien à l'extérieur du bâtiment que dans des conduits montants de type 3CE.

Le coude coaxial permet de raccorder la chaudière aux conduits d'évacuation-aspiration en toutes directions grâce à la possibilité de rotation. Il peut également être utilisé comme coude supplémentaire en association avec le conduit coaxial ou la courbe.

	L.MAX.(m)	DIAPHRAGMEASPIRATION A(mm)
DUO 3.28 FF	2	76
	2÷4	NON

En cas d'évacuation à l'extérieur, le conduit d'évacuation-aspiration doit dépasser du mur de 18 mm minimum pour permettre de positionner la rosace en aluminium et son scellement et éviter ainsi toute infiltration d'eau. La pente minimum vers l'extérieur de ces conduits doit être de 1 cm par mètre de longueur.

• L'insertion d'un coude à réduit la longueur totale du conduit de 1 mètre.
• L'insertion d'un coude à réduit la longueur totale du conduit de 0,5 mètre.

Le premier coude à ne reste pas dans le calcul de la longueur maximum disponible.

15.1 Examples d'installation avec des conduits horizontalaux

L'installation peut être effectuée que le toit soit incliné ou plat en utilisant l'accessoire cheminée et la tuile prévue à cet effet avec gaine disponible sur demande.

Pour plus de détails sur les modalités de montage des accessoires, voir les fiches techniques accompagnant ceux-ci.

16. Raccordement électrique

L'appareil doit être correctement mis à la terre - opération effectuée conformément aux normes en vigueur en matière de sécurité sur les circuits - pour assurer sa sécurité du point de vue électrique.

Raccorder la chaudière à une ligne d'alimentation électrique 230 V monophasée + terre à travers le câble à trois fils fourni et en respectant la polarité LIGNE - NEUTRE.

La connexion doit disposer d'un interrupteur bipolaire avec ouverture minimale des contacts de 3 mm.

S'il s'avère nécessaire de remplacer le câble d'alimentation, utiliser un câble homologué "HAR H05 VV-F" 3 × 0,75 ~mm^2, diamètre maxi 8 mm.

Accès à la boîte à bornes d'alimentation

• mesurez la chaudière hors tension au moyen de l'interrupteur bipolaire;
• desserrer les deux vis de fixation du panneau de commandes à la chaudière;
• faire pivoter le panneau de commandes;
• Ouvrir le couvercle et accéder à la zone des branchements électriques (Figure 10).

Les fusibles, de type rapide 2A, sont incorporés dans la boîte à bornes d'alimentation (dégager le porte-fusible noir pour les contrôler et/ou les replacer).

IMPORTANT : respecter la polarité en alimentation L (LIGNE) - N (NEUTRE).

(L) = Ligne (marron) (N) = Neutre (bleu ciel) Terre (jaune-vert) (1) (2) = Contact pour thermostat d'ambiance

AVERTISSEMENT: Si l'appareil est connecté directement à une installation au sol, il faut prévoir un thermostat d'extériorité à la chaudière pour la protection de l'installation contre le surchauffage.

17. Installation d'un thermostat d'ambiance

Pour connecter un thermostat d'ambiance au bornier d'une chaudière, procéder comme suit :

• accéder au bornier d'alimentation (figure 10);
• connecter le thermostat d'ambiance aux bornes (1) - (2) et retirer le shunt.

18. Modalite pour le passage à un autre type de gaz

La chaudière peut être transformée pour fonctionner avec du gaz naturel (G20-G25) ou du gaz liquide (G30-G31) : opération réservée au Service d'Assistance Technique agréé.

Procéder, dans l'ordre, aux opérations suivantes :

A) Remplacement des injecteurs; B) agir à l'aide d'un nouveau dispositif de réglage de la pression minimum et maximum.

A) Remplacement des injecteurs

• dégager le brûleur principal de son logement avec précaution;
• remplacer les gicleurs du brûleur principal en ayant soin de les bloquer à fond afin d'éviter toute fuite de gaz. Le diamètre des injecteurs est indiqué dans le tableau 1.

B) Tarage du régulateur de pression

• Relier la prise de pression positive d'un manomètre différentiel, si possible à eau, à la prise de pression (Pb) de la soupape du gaz (figure 11). Brancher la prise négative - des modèles à chambre étanche - du manomètre à un "T" afin de relier la prise d'équilibrage pression de la chaudière, la prise d'équilibrage pression de la vanne gaz (Pc) et le manomètre. (On obtient le même résultat en reliant le manomètre à la prise de pression (Pb) sans le panneau avant de la chambre étanche);

Mesurer la pression aux brûleurs selon une technique différente de celle décrite pourrait fausser la valeur car elle ne tiendrait pas compte de la dépression que crée le ventilateur dans la chambre étanche.

B1) Réglage à la puissance nominale :

ouvrir le robinet de gaz; - appuyer sur la touche (figure 1) et mettre la chaudière sur la position hiver; ouvrir le robinet de prélèvement d'eau sanitaire à un débit minimum de 10 litres/minute ou s'assurer qu'il y a une demande maxi de chaleur; - ôter le couvercle du modulateur; - régler la vis en laiton (a) Fig. 12 jusqu'à obtenir les valeurs de pression indiquées dans le tableau 1; - Vérifier que la pression d'alimentation de la chaudière, mesurée à la prise de pression (Pa) de la vanne gaz (Figure 11) est correct (37 mbar pour le gaz propane, 28 mbar pour le gaz butane, 20 mbar pour le gaz methane ou 25 mbar pour le gaz G25);

B2) Réglage à la puissance réduite

• débrancher le câble d'alimentation du modulateur et desserrer la vis (b) Fig. 12 jusqu'à atteindre la valeur de pression correspondant à la puissance réduite (voir tableau 1);
• rebrancher le câble;
• monter le couvercle du modulateur et sceller.

B3) Vérifications fines

Indiquer le type de gaz et le tarage effectué sur la plaquette.

0605_1502 Figure 12

Tableau injecteurs du brûleur

	DUO 3.24 VMC - 3.24 CF				DUO 3.28 FF
type de gaz	G20	G25	G30	G31	G20	G25	G30	G31
diamètre injecteurs (mm)	1,18		0,69		1,18		0,69
Pression brûleur (mbar*)PUISSANCE RÉDUIT	1,6	2,1	3,7	6,6	1,7	2,2	3,9	6,9
Pression brûleur (mbar*)PUISSANCE NOMINALE	7,5	9,2	18,5	18,1	10,8	12,5	25,3	32,7
Diamètre diaphragme gaz (mm)	4,2		3,5		4,8
Nombre de injecteurs	18

• 1 mbar = 10,197 mm H₂O

Tableau 1

	DUO 3.24 VMC - 3.24 CF
Consommation 15 °C - 1013 mbar	G20	G25	G30	G31
Puisance utile nominale	2,73 m³/h	3,17 m³/h	2,04 kg/h	2,00 kg/h
Puisance utile réduite	1,26 m³/h	1,46 m³/h	0,94 kg/h	0,92 kg/h
p.c.i.	34,02 MJ/m³	29,25 MJ/m³	45,60 MJ/kg	46,30 MJ/kg

Tableau 2

	DUO 3.28 FF
Consummation 15 °C - 1013 mbar	G20	G25	G30	G31
Puisance utile nominale	3,18 m³/h	3,70 m³/h	2,37 kg/h	2,34 kg/h
Puisance utile réduite	1,26 m³/h	1,46 m³/h	0,94 kg/h	0,92 kg/h
p.c.i.	34,02 MJ/m³	29,25 MJ/m³	45,60 MJ/kg	46,30 MJ/kg

19.1 Premières informations affichees

Pour allumer correctement la chaudière, procéder comme suit:

• Mettre la chaudière sous tension.

Dès que la chaudière est alimentée en gaz, l'écran affiche les informations suivantes:

1. Tous les symboles sont allumés;
2. informations du fabricant;
3. informations du fabricant;
4. informations du fabricant;
5. Type de chaudière et gaz utilisé (par ex.

Les lettres affichées ont pour signification :

= chambre de combustion ouverte = chambre de combustion étanche

= gaz naturel L = GAZ GPL

1. Circuit hydraulique;
2. Version logiciel (deux chiffres x.x);

Ouvrir le robinet gaz; - appuyez sur la touche O pendant au moins deux secondes pour régler le mode de fonctionnement de la chaudière (voir le paragraphe 3.2).

19.2 Informations de fonctionnement

Pour afficher certaines informations utiles pendant le fonctionnement de la chaudière, procéder comme suit :

• Appuyer sur la touche (R) pendant au moins 6 secondes, jusqu'à ce que l'écran affiche "A00" (... "A07") en alternance avec la valeur (par ex. figure 13);

0607-1301 Figure 13

Appuyer sur les touches +/- de l'eau chaude sanitaire pour visualiser instantanément les informations suivantes:

A00: température de l'eau chaude sanitaire (^) A01: température extérieure (avec sonde extérieure connectée); A02: courant de modulation (100% = 230 mA MÉTHANE - 100% = 310 mA GPL); A03: niveau de puissance (%) - voir paramètre F13 (point 21); A04: valeur de consigne température (^) A05: température de return CHAUFFAGE central (^) A06: débit de l'eau (l/min x 10); A07: signal de flamme (8-100%).

Remarque : les lignes A08 et A09 ne sont pas utilisées.

La fonction est active pendant 3 minutes. Pour désactiver la fonction, appuyer sur la touche comme précisé au paragraphe 3.2.

19.3 Visualisation des PANNES

Remarque : L'opération de réinitialisation peut être répétée 5 fois maximum, après quoi la fonction RÉINITIALISER est mise hors service et la chaudière à gaz reste en sécurité.

Pour effectuer une nouvelle RÉINITIALISATION, procéder comme suit :

• appuyer sur la touche R pendant au moins 2 secondes;
• réinitialiser la chaudière en appuyant sur la touche R pendant au moins 2 secondes, l'écran affiche "OFF";
• appuyer sur la touche pendant au moins 2 secondes, comme précisé au paragraphe 3.2.

Se référer au paragraphe 9 pour obtenir la description des codes d'erreur et des pannes.

20. Paramétrage

Pour programmer les paramètres de la chaudière, appuyer simultanément sur les touches R et - PP pendant au moins 6 secondes. Dès que la fonction est activée, l'écran affiche "F01" en alternance avec la valeur du paramètre.

Modification des paramètres

Appuyer sur les touches +/- pour faire défiler les paramètres; Appuyer sur les touches + / - pour modifier la valeur du paramètre; Appuyer sur la touche P pour sauvegarder les modifications, l'écran affiche “MEM”; - Appuyer sur la touche pour quitter la fonction sans sauvegarder, l'écran affiche "ESC";

0606_2903

	Description des Paramètres	Réglages d'usine
		DUO 3.28 FF	DUO 3.24 VMC - 3.24 CF
F01	Type de chaudière10 = chambre étanché - 20 = chambre ouverte	10	20
F02	Type de gaz utilisé	01
F03	Système hydraulique	06
F04	Réglage relatifs programmable 1(voir les instructions pour le SERVICE)	02
F05	Réglage relatifs programmable 2(voir les instructions pour le SERVICE)	04
F06	Configuration entrée sonde extérieure	00
F07...F09	Non utilisés	00
F10	Mode d'installation de la commande à distance00 = murale (paragraphe 17.2)01 = Non utilisée02 = sur la chaudière (paragraphe 17.1)	00
F11...F12	Non utilisés	00
F13	Puisance maxi en mode chauffage (0-100%)	100
F14	Puisance maxi en mode sanitaire (0-100%)	100
F15	Puisance mini en mode chauffage (0-100%)	00
F16	Programmation du point de consigne maxi (°C) de chauffage00 = 85°C - 01 = 45°C	00
F17	Temps de post-circulation de la pompe de chauffage(01-240 minutes)	03
F18	Temps d'attente en mode chauffageavant un nouvel allumage(01-10 minutes) - 00-10 seconds	03
F19	Informations producteur	07
F20	Informations producteur	00
F21	Fonction antilégionnelle00 = Désactivée - 01 = Validée	00
F22	Informations producteur	00
F23	Température maxi en mode sanitaire (ECS)	65
F24	Informations producteur	35
F25	Dispositif de sécurité en cas de manque d'eau	01
F26...F29	Informations producteur (paramètre de lecture seulement)	--
F30	Informations producteur	10
F31	Informations producteur	30
F32...F41	Diagnostique (voir les instructions pour le SERVICE)	--
Dernier paramètre	Activation de la fonction d'étagonnage vanne gaz(voir les instructions pour le SERVICE)	0

Attention: ne pas modifier la valeur des paramètres "Informations producteur".

La chaudière est conçue pour répondre à toutes les conditions dictées par les normes Européennes de référence, et plus particulièrement, elle est dotée de :

- Pressostat air pour modèle à tirage force (modèle DUO 3.28 FF)

Ce dispositif (17 - figure 18) permet d'allumer le brûleur uniquement lorsqu'orange le circuit d'évacuation des fumees fonctionne parfaitement.

En présence d'une de ces anomalies :

terminal d'évacuation obstrué - venturi obstrué - ventilateur bloqué - la connexion entre le détecteur de pression et le pressostat air est interrompue;

La chaudière reste en attente et signale le code d'erreur 03E (voir paragraphe 9).

- Thermostat conduit pour tirage naturel (modèle DUO 3.24 VMC - 3.24 CF)

Ce dispositif (15 - figure 19), dont la sonde se trouve à gauche du conduit d'aspiration des fumées, interrompt l'alimentation en gaz au brûleur principal lorsque la cheminée est bouchée et/ou en cas d'absence de tirage.

Dans ces conditions, la chaudière se bloque et signale le code d'erreur 03E (voir paragraphe 9).

Pour rallumer immédiatement la chaudière, voir paragraphe 9.

Il est interdit de mettre ce dispositif de sécurité hors service

Thermostat de sécurité

Grâce à la présence d'une sonde de mesure des températures de fumées, ce thermostat interrompt l'alimentation en gaz du brûleur si l'eau contenue dans le circuit primaire a subi une surchauffe. Dans un tel cas, la chaudière est mise en sécurité et il ne sera possible de la rallumer qu'après avoir éliminé la cause de la panne.

Se référer au paragraphe 9 pour rétablir les conditions de fonctionnement normal.

Il est interdit de mettre ce dispositif de sécurité hors service

Détecteur à ionisation de flamme

L'électrode de détection de flamme, installée à droite du brûleur, garantit la sécurité en cas d'absence de gaz ou d'allumage incomplet du brûleur. Dans ces conditions, la chaudière met en sécurité.

Pour rétablir les conditions de fonctionnement normal, voir paragraphe 9.

Pressostat hydraulique

Ce dispositif permet d'allumer le brûleur principal quintement si la pression de l'installation est supérieure à 0,5 bar.

Post-circulation pompe du circuit de chauffage

La post-circulation de la pompe, obtenue électroniquement, a une durée de 3 minutes (F17 - paragraphe 20), et est actionnée, dans la fonction chauffage, après l'extinction du brûleur suite au déclenchement du thermostat d'ambiance.

Post-circulation pompe du circuit sanitaire

La post-circulation de la pompe, obtenue électroniquement, a une durée de 30 secondes et est actionnée, dans la fonction sanitaire, après l'extinction du brûleur suite au déclenchement de la sonde.

Dispositif anti-gel (systèmes de chauffage central et d'eau chaude sanitaire)

La régulation électronique de la chaudière intègre, dans le système de chauffage central, une fonction “anti-gel” qui déclenche le brûleur de manière à atteindre une température de 30°C dès que la température de l'écoulement thermique du circuit chute au-dessous de 5 °C.

Cette fonction est activée depuis que la chaudière est sous tension, que l'alimentation en gaz est assurée et que la pression de l'installation est réglée selon des besoins.

Absence de circulation d'eau sur le circuit primaire (pompe probablement bloquée)

En cas d'absence de circulation d'eau ou de circulation insuffisante dans le circuit primaire, la chaudière se met en sécurité et signale le code d'erreur 25E (voir paragraphe 9).

Antiblocage de la pompe

Si aucune chaleur n'est requise, la pompe démarre automatiquement et fonctionne pendant une minute au cours des 24 heures qui suivent.

Cette fonction est disponible si la chaudière est sous tension.

- Anti blocage vanne à trois voies

S'il n'y a pas demande de chaleur pendant 24 heures, la vanne à trois voies effectue une inversion complète.

Cette fonction est disponible si la chaudière est sous tension.

Soupape de suture hydraulique (circuit de chauffage)

Ce dispositif régle sur 3 bar, est asservi au circuit de chauffage.

Il est conseillé de raccorder la soupape de sûreté à une évacuation dotée de siphon. Il est interdit de l'utiliser pour l'évacuation du circuit de chauffage.

- Fonction antilégionelle

La fonction antilégionelle N'EST PAS activée.

Pour l'activer, programmer le paramètre F21=01 (voir explications au paragraphe 20). Lorsque la fonction est lancée, le système électronique de la chaudière amène l'eau du gallon - une fois par semaine - à une température supérieure à 60°C (la fonction s'enclenche uniquement si l'eau n'a jamais dépassé 60°C les 7 jours précédents).

Remarque: si la sonde NTC du circuit sanitaire tombe en panne (rep. 5 - figure 18-19), la production d'eau chaude sanitaire est assurée. Dans ce cas, la température est contrôlée par la sonde d'admission.

Ventilation mécanique controlée (VMC)

Cette chaudière, Cat II_2E + 3+, est équipée d'un dispositif spécial, permettant le raccordement à une installation d'évacuation mécanique des produits de combustion. Son principe est le suivant:

• Un thermostat est placé dans l'antirefouleur spécial VMC.
• lorsque le brûleur est allumé et que la ventilation fonctionne normalement, le thermostat est balayé par l'air ambiant.
• si la ventilation devient défaillante (soit par une panne du ventilateur, une obstruction de la gaine ou de la bouche d'extraction, soit par toute autre cause), le débit d'air ambiant diminué, la température du mélange air-gaz brûlés augmente aussitôt, le thermostat coupe le circuit électrique, entraînant le verrouillage de l'arrêté du gaz. Cela provoque la mise en sécurité de la chaudière.

L'appareil est désarmé et ne pourrait se remettre en marche que sur intervention manuelle.

Après vérification du circuit de ventilation (gaine, extractor, etc...) il sera possible de réarmer la chaudière, le thermostat refroidi, aura remis le circuit et la température d'extraction des produits de combustion sera normale.

Dispositif de sécurité collective VMC

Cette chaudière peut être, lorsqu'il existe, raccordée au dispositif de sécurité collective VMC gaz (ce dispositif ne se substitue en aucun cas au dispositif intégré à la chaudière).

L'alimentation électrique (230 V 50 Hz) de la chaudière se fait par une ligne spécifique, commandée par un relais de sécurité, indépendante de la chaudière et située dans le local à chauffer. Le relais de sécurité est lui-même piloté par le dispositif de contrôle (pressostat, tachymètre,...) de la VMC collective.

En cas de panne de cette dernière, l'alimentation électrique de la chaudière sera interrompue entraînant l'interruption de l'arrivée du gaz au brûleur. L'appareil est en position d'arrêt et se remettra automatiquement en marche après l'élimination du défaut.

23. Positionnement de l'électrode d'allumage et détection de FLAMME

Figure 14

24. Verification des paramétres de combustion

La chaudière est dotée de deux points de connexion spécifiques conçus pour permettre aux techniciens de mesurer les performances de combustion une fois l'installation terminée, et de s'assurer que les produits de la combustion ne constituent aucun risque pour la santé.

Une prise est reliée au circuit d'évacuation des fumées et permet de détecter le rendement de combustion et si les produits de la combustion sont hygiéniques.

L'autre est reliée au circuit d'aspiration de l'air comburant et permet de vérifier éventuellement le recyclage des produits de la combustion en cas de conduits coaxiaux.

La prise reliée au circuit des fumées permet de relever les paramètres suivants :

• température des produits de la combustion;
• concentration d'oxygène (O_2) ou dioxyde de carbone (CO_2);
• concentration d'oxyde de carbone (CO).

Relever la température de l'air comburant dans la prise reliée au circuit d'aspiration de l'air, en introduisant la sonde de mesure sur 3 cm environ.

Pour les modèles de chaudières à tirage naturel, réaliser un orifice sur le conduit d'évacuation des fumées à une distance de la chaudière correspondant à 2 fois le diamètre interne du conduit.

Il est possible de relever les paramètres suivants à travers cet orifice :

• température des produits de la combustion;
• concentration d'oxygène (O_2) ou dioxyde de carbonate (CO_2);
• concentration d'oxyde de carbone (CO).

Mesurer la température de l'air comburant à proximité de l'entrée de l'air dans la chaudière.

L'orifice, qui doit être réalisé par le responsable de l'installation à l'occasion de la première mise en marche, doit être fermé pour garantir l'efficacité du conduit d'évacuation des produits de combustion durant le fonctionnement normal.

25. Caracteristiques débit/hauteur manometrique

La pompe utilisée est du type à hauteur manométrique élevée, pouvant également être utilisée sur n'importe quel type d'installation de chauffage mono ou bitube. Le purgeur d'air automatique incorporé dans le corps de la pompe permet de purger rapidement l'installation de chauffage.

Graphique 1 0702_0912

26. Raccordement de la SONDE exterieure

La chaudière est conçue pour être raccordée à une sonde extérieure fournie comme accessoire. Pour le raccordement, voir la figure ci-dessous et suivre les instructions fournies avec la sonde.

Figure 15

Lorsque la sonde externe est branchée, le dispositif de contrôle de la température de l'installation de chauffage régule le coefficient de pente Kt. Pour régler les courbes (0...90), appuyer sur les touches +/-.

REMARQUE: la valeur de la température de départ TM dépend du paramètre F16 (paragraphe 20). La température maximale calculable peut en effet correspondre à 85 ou à 45°C.

Courbes Kt

27. Raccordement de la commande à distance

La commande à distance n'est pas incluse dans la barrette de robinetterie de la chaudière car elle est fournie comme accessoire. Soulever le tableau de bord du circuit électronique et brancher le câble électronique (fourni avec la boîte à bornes à deux pôles) dans le connecteur CN7 du circuit électronique de la chaudière. Brancher les terminaux de la commande à distance à la boîte à bornes à deux pôles (figure 16).

Le branchement électrique à la chaudière doit être réalisé en utilisant deux conducteurs d'une section minimum de 0,5 mm² et d'une longueur maximum de 50 m.

28. VASE d'expansion sanitaire

La chaudière est prévue pour le raccordement d'un vase d'expansion sanitaire fourni comme accessoire. Lire la notice technique qui est fournie avec l'accessoire pour le raccordement.

Figure 17

29.1 - DUO 3.28 FF

Figure 18

Légende:

1 ballon 2 sonde CTN ballon 3 échangeur sanitaire 4 vase d'expansion 5 robinet de vidange chaudière 6 sonde CTN chauffage 7 thermostat de sécurité 8 électrodes d'allumage 9 échangeur eau-fumées 10 boîte à fumée 11 prise de pression négative 12 prise de pression positive 13 raccord concentrique 14 pressostat air 15 ventilateur 16 électrode de détection de flamme 17 rampe gaz avec injecteurs 18 soupape de sécurité chauffage 3 bar 19 pressostat différentiel hydraulique 20 dégazeur

21 pompe avec séparateur d'air 22 vanne gaz 23 filtre eau chauffage 24 by-pass automatique 25 robinet gaz 26 vanne département chauffage 27 vanne retour chauffage 28 manomètre 29 brûleur 30 vanne trois voies 31 moteur vanne à trois voies 32 robinet de remplissage chaudière 33 soupape de sécurité ballon 7 bar 34 robinet de vidange ballon 35 limiteur de débit eau 36 robinet arrivée eau équipé de filtre 37 robinet de remplissage chaudière 38 disjoncteur 39 soupape de non-retour

Figure 19

Légende :

1 ballon 2 Sonde CTN ballon 3 échangeur sanitaire 4 vase d'expansion 5 robinet de vidange chaudière 6 Sonde CTN chauffage 7 thermostat de sécurité 8 électrodes d'allumage 9 échangeur eau-fumées 10 antiréfouleur 11 thermostat fumées 12 électrode de détection de flamme 13 rampe gaz avec injecteurs 14 soupape de sécurité chauffage 3 bar 15 pressostat différentiel hydraulique 16 dégazeur 17 pompe avec séparateur d'air

18 vanne gaz 19 filtre eau chauffage 20 by-pass automatique 21 robinet gaz 22 vanne département chauffage 23 vanne retour chauffage 24 manomètre 25 brûleur 26 vanne trois voies 27 moteur vanne à trois voies 28 robinet de remplissage chaudière 29 soupape de sécurité ballon 7 bar 30 robinet de vidange ballon 31 limiteur de début eau 32 robinet arrivée eau 33 robinet de remplissage chaudière 34 disjoncteur 35 soupape de non-retour

30.1 - DUO 3.28 FF

0711_0701 / CG_1935

0711_0702 / CG_1936

1. CARACTÉRISTIQUES TECHNIQUES

chaudière modele LUNA ST DUO		3.24 VMC	3.24 CF	3.28 FF
Catégorie		II2E+3+	II2E+3+	II2E+3+
Débit thermique nominale	kW	25,8	25,8	30,1
Débit thermique réduite	kW	11,9	11,9	11,9
Puisance utile nominale	kW	23,3	23,3	28
	kcal/h	20.000	20.000	24.080
Puisance utile réduite	kW	10,4	10,4	10,4
	kcal/h	8.900	8.900	8.944
Rendement conformément à la directive 92/42/CEE	—	★★	★★★	★★★
Pression maxi eau circuit thermique	bar	3	3	3
Capacité vase d'expansion	I	7,5	7,5	7,5
Pression du vase d'expansion	bar	0,5	0,5	0,5
Pression maxi eau du circuit sanitaire	bar	7	7	7
Pression mini dynamique eau du circuit sanitaire	bar	0,15	0,15	0,15
Production eau sanitaire avec ΔT=25 °C	l/min	13,3	13,3	14,3
Production eau sanitaire avec ΔT=35 °C	l/min	9,5	9,5	10,2
Débit spécifique selon EN 625	l/min	17,7	17,7	19
Type	—	B11BS	B11BS	C12 - C32 - C42 - C52 - C82 - B22
Diamètre conduit d'évacuation concentré	mm	—	—	60
Diamètre conduit d'aspiration concentré	mm	—	—	100
Diamètre conduit d'évacuation double	mm	—	—	80
Diamètre conduit d'aspiration double	mm	—	—	80
Diamètre conduit d'évacuation	mm	125	125	—
Débit massique maxi des fumées (G20)	kg/s	0,021	0,021	0,020
Débit massique mini des fumées (G20)	kg/s	0,019	0,019	0,019
Température fumées maxi	°C	110	110	136
Température fumées mini	°C	82	82	100
Classe NOx	—	3	3	3
Type de gaz	—	G20-G25	G20-G25	G20-G25
		G30-G31	G30-G31	G30-G31
Pression d'alimentation gaz métahane (G20)	mbar	20	20	20
Pression d'alimentation gaz (G25)	mbar	25	25	25
Pression d'alimentation gaz butane (G30)	mbar	28	28	28
Pression d'alimentation gaz propane (G31)	mbar	37	37	37
Tension d'alimentation électrique	V	230	230	230
Fréquence d'alimentation électrique	Hz	50	50	50
Puisance électrique nominale	W	80	80	190
Poids net	kg	60	60	70
Dimensions	hauteur	950	950	950
	largeur	600	600	600
	profondeur	466	466	466
Dégré de protection contre l'humidité et la pénétration de l'eau selon EN 60529	—	IP X5D	IP X5D	IP X5D

En raison du développement continu des produits, BAXI France se réserve la faculté de modifier les caractéristiques indiquées dans cette documentation à tout moment et sans préavis. Document non actuel.
