MODE D'EMPLOI MULTIPRISE X8 ZERO POWER METRONIC

Multiprise X8 Stopcontactenblok X8 Référence 495016 Multiprise zero power FR Réalisez des économies. Protégez vos appareils. Stopcontactenblok nul power NL Bespaar geld. Bescherm uw apparaten. MET935

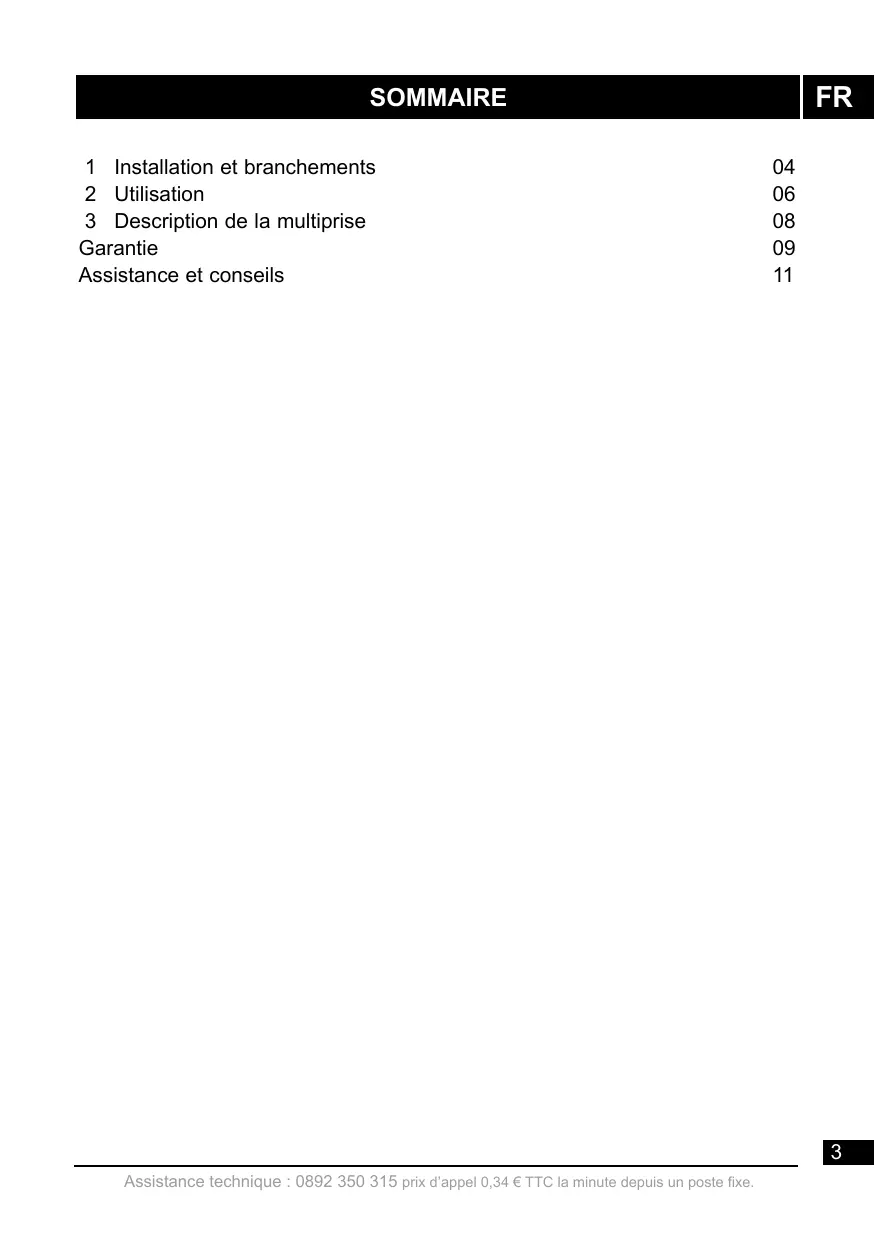

SOMMAIRE 1 Installation et branchements 2 Utilisation 3 Description de la multiprise Garantie Assistance et conseils

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

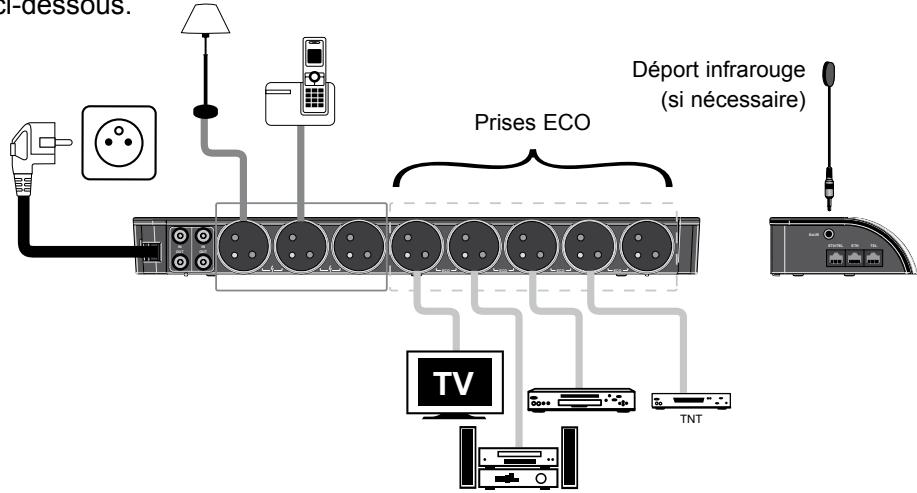

A - Branchement de l’alimentation des appareils Cette multiprise permet de couper l’alimentation des appareils lorsque le téléviseur est en veille grâce à ses 5 prises coupe veille (notées ECO sur la façade arrière). Connectez sur ces 5 prises les appareils que vous voulez complètement éteindre lorsque le téléviseur est mis en veille. Trois autres prises, reconnaissables par le symbole , sont toujours alimentées pour les appareils qui nécessitent d’être allumés même lorsque le téléviseur est en veille (lampe, téléphone, etc…). Note : Cette multiprise peut également fonctionner avec les ordinateurs de bureau et leurs périphériques. Pour rallumer les appareils (lorque l’alimentation est coupée), il suffit d’appuyer sur n’importe quelle touche de n’importe quelle télécommande afin de «réveiller» la multiprise. Les appareils connectés sur les prises ECO sont à nouveau alimentés (mais ils peuvent encore être en veille). Cette multiprise «Eco-design» peut-être apparente, ce qui permet de visualiser le courant consommé par les appareils des prises ECO. Vous pouvez aussi l’utiliser en toute discrétion (dans ou derrière un meuble) grâce à l’emploi du déport infrarouge fourni que vous prendrez soin de positionner à un endroit visible. Procédez aux branchements de vos différents appareils comme sur l’exemple ci-dessous. Déport infrarouge (si nécessaire) Prises ECO Ext.IR

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

B - Branchement de la protection Ethernet / téléphone TNT

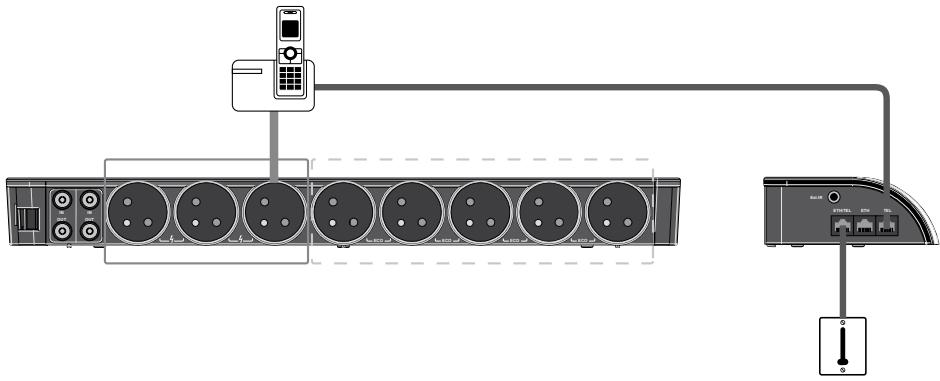

TNT Exemple avec un téléphone. Ext.IR

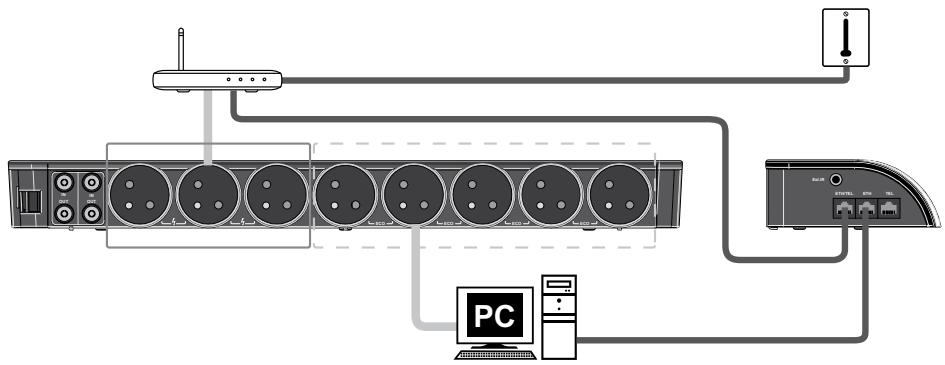

OUT OUT ECO ECO ECO ECO Exemple avec un modem. Prise téléphonique Ext.IR

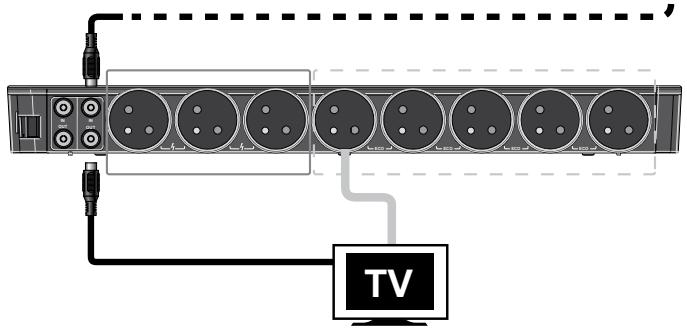

C - Branchement de la protection ligne d’antenne Exemple avec une antenne et un téléviseur.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

A - Mise sous tension

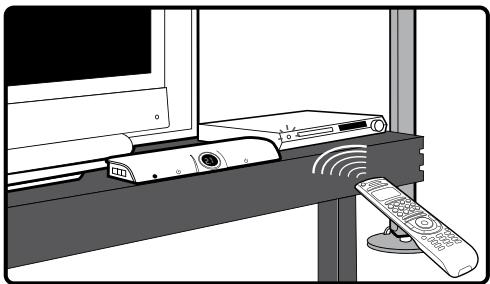

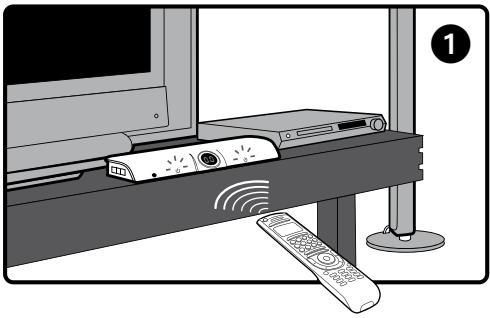

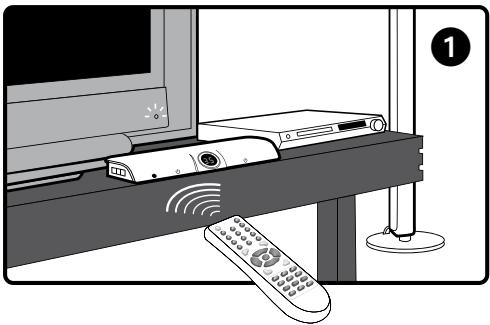

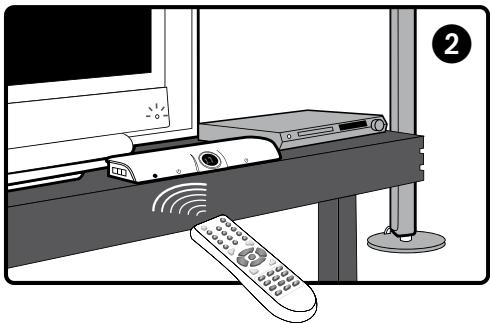

Appuyez sur n’importe quelle touche d’une télécommande de l’un de vos appareils. La multiprise s’allume, les 5 prises «éco» sont alimentées en plus des 3 prises toujours alimentées.

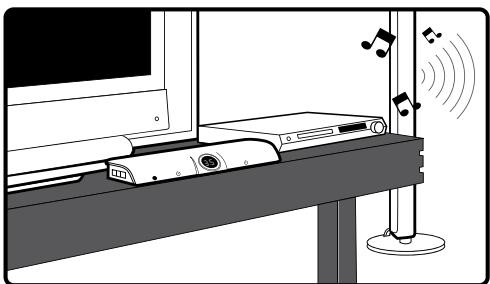

IR OK Allumez les appareils que vous souhaitez utiliser, à l’aide de ou grâce à leur leur bouton télécommande. Le courant consommé sur les prises ECO s’affiche en Ampère.

Rappel : pour calculer la puissance consommée, multipliez la valeur affichée par la tension secteur (ex : 5,2A x 230V = 1196W).

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe. ECO

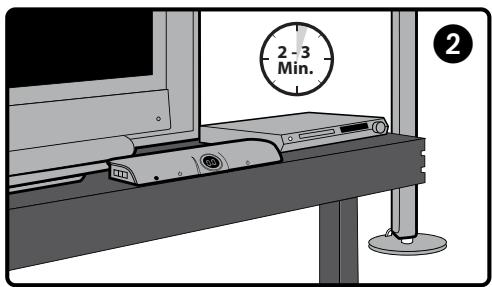

La mise hors tension automatique s’effectue 2 à 3 minutes après l’extinction de votre téléviseur.

L’afficheur se met à clignoter pour prévenir de la mise hors tension au bout de 2 à 3 minutes.

Note : la condition de mise hors tension est une baisse de consommation totale de 70% sur les 5 prises Eco.

OUT OUT IR OK POWER AMP. (A) ECO ECO ECO ECO ECO ECO ECO Exemple extrême : dans le cas d’un petit téléviseur connecté avec une puissante chaîne Hi-Fi, l’extinction du petit téléviseur ne sera sans doute pas suffisante pour mettre tous les appareils hors tension.

OUT OUT ECO ECO ECO ECO Conseil d’utilisation : lorsque vous planifiez un enregistrement en différé, par exemple un magnétoscope qui enregistre une émission la nuit, il faut connecter l’appareil sur une des prises constamment allumées .

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

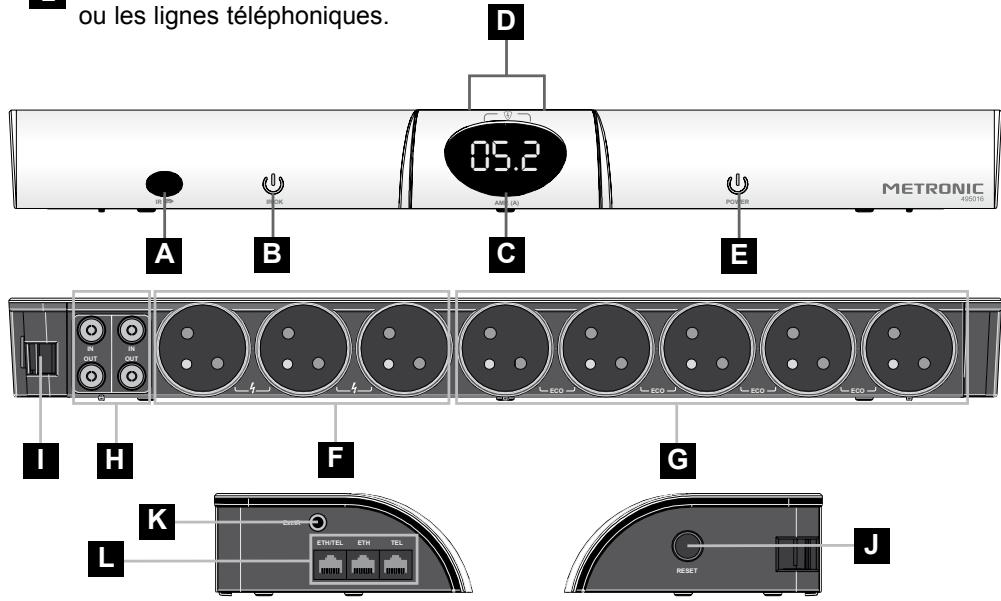

A Récepteur infrarouge : reçoit le signal d’une télécommande et «réveille» la multiprise. B Voyant d’état (bleu) : témoin de réception du signal d’une télécommande. C Afficheur de consommation : indique l’intensité consommée sur les 5 prises Eco. Pour connaître la puissance consommée, multipliez la valeur affichée par la tension secteur (ex : 2,0A x 230V = 460W). D Diode de protection contre les surtensions (rouge) : indique que la fonction de protection contre les surtensions est activée. E Voyant d’état (rouge). Indique la présence de tension sur les prises ECO. F 3 prises toujours alimentées fournissant une alimentation secteur constante. G 5 prises commutées : alimentation électrique contrôlée par le programme de cet appareil. H Prises coaxiales : pour connecter les câbles d’antenne. I Cordon d’alimentation rotatif permettant de faire pivoter l’angle de branchement, avec dispositif anti-traction. J Coupe circuit réarmable : se déclenche automatiquement dès que l’intensité dépasse 16 A. K Permet de connecter le câble d’extension infrarouge inclus. A utiliser lorsque votre Multiprise Control Power est difficile d’accès ou que le récepteur infrarouge est inaccessible. L Prise Ethernet et prise téléphone : circuits de protection pour les réseaux Ethernet ou les lignes téléphoniques.

IR OK Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe. AMP. (A)

CERTIFICAT DE GARANTIE La multiprise control power est garantie un an pièces et main d’oeuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge. Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse. Réf. du matériel : Multiprise control power (495016) Date d’achat : N° de série : A renvoyer à SAV Metronic, 100 rue Gilles de Touraine Node Pack Touraine 37310 TAUXIGNY, FRANCE N'envoyez jamais d’appareil sans avoir au préalable obtenu un accord de retour.

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe.

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller : Assistance technique : 0892 350 315* *Prix d’appel : 0,34 € TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août) Vous pouvez également nous envoyer un courrier électronique à l’adresse suivante : hotline@metronic.com IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC. Munissez-vous des informations suivantes avant tout appel

• Modèle de produit : Multiprise control power (495016)
