GEBRUIKSAANWIJZING MULTIPRISE X8 ZERO POWER METRONIC

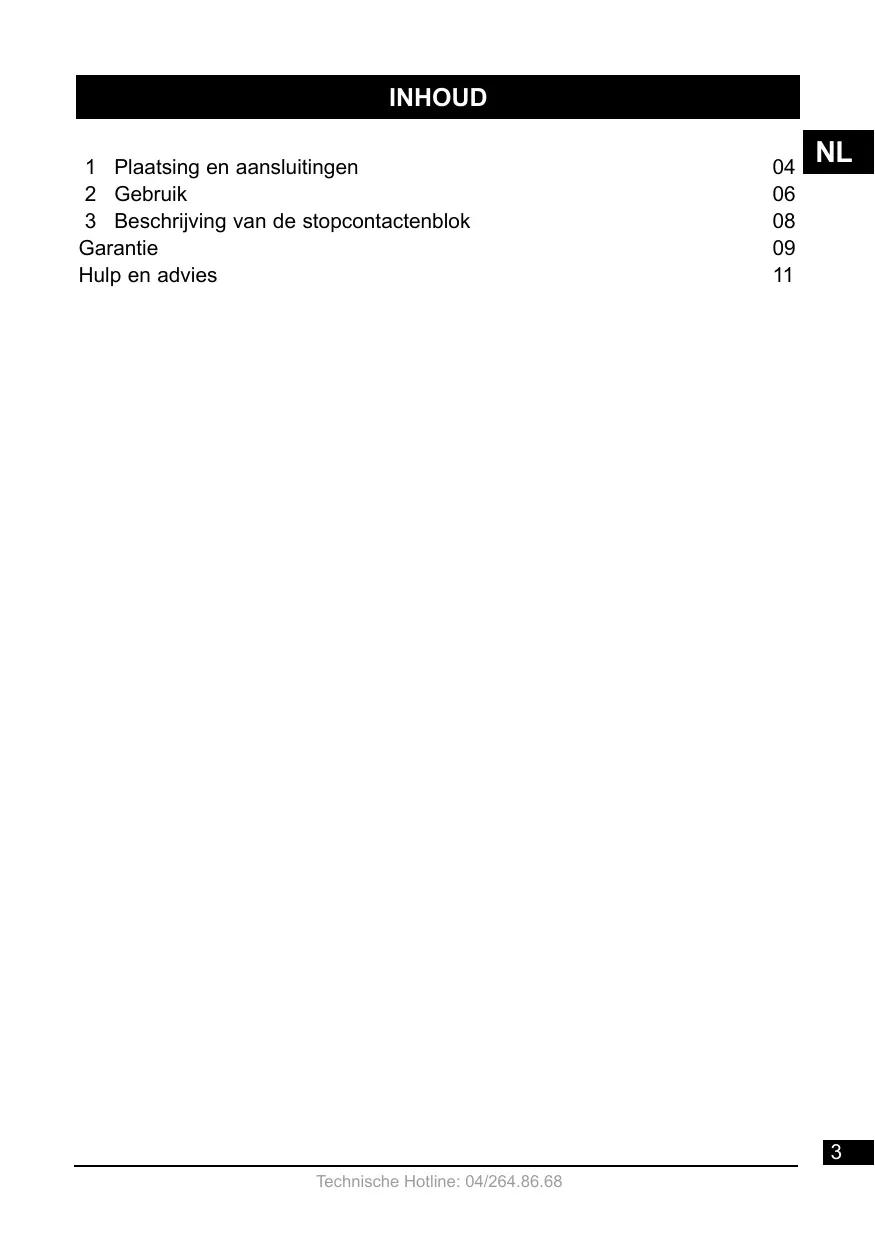

1 Plaatsing en aansluitingen 04
2 Gebruik 06
3 Beschrijving van de stopcontactenblok 08

Garantie 09

Hulp en advies 11

1 - Plaatsing en aansluitingen

NL

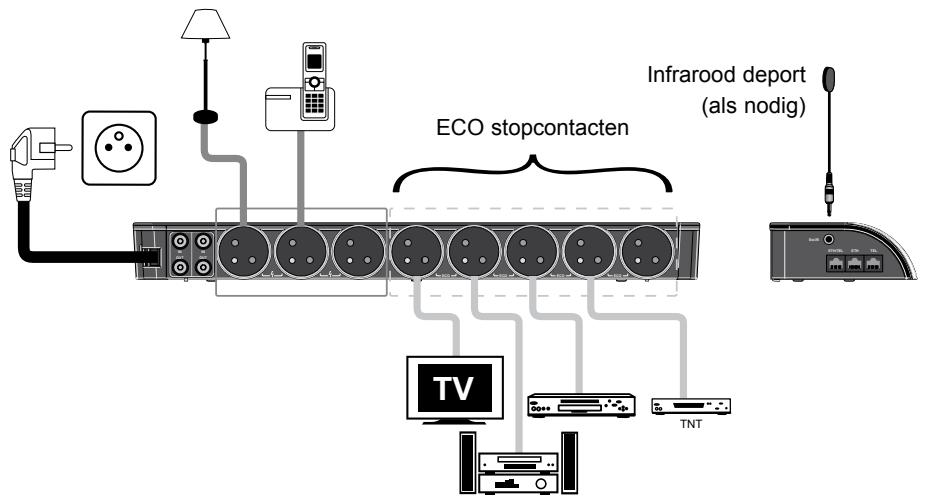

A - Aansluiting van de voedingen van de toestellen

Deze stopcontactenblok waar toe de voeding van de toestellen af te schakelen wanner de television in stand-by is, en dit dankzij de 5 stopcontacten die zich afschakelen wanner de television in stand-by is (genoteerd ECO op dechterzijde). Sluit op deze 5 stopcontacten de toestellen die je compleet wil uitschakelen wanner u television zich in stand-by zet. Drie andere herkenbare stopcontacten door het symbolল ontijd onder stroom om toestellen te voeden die constant stroom nodig hebben zichs wanner de television in stand-by is.(lamp, telefoon,enz...).

Nota : Deze stopcontactenblok kan ook met computers werken en hunt toebehoren.

Om de toestellen waar aan te schakelen (wanner de voeding afgeschakelt is) hoef je op eender welke toets van eender welke afstandsbediening te drukken zodat je de stopcontactenblok "wakker maakt".

Deze stopcontactenblok «Eco-design» mag zichtaar�, dit LAST toe het verbruik van de ECO stopcontacten te zien. Uw mag ze ook in volledige discretie (in of awhile een kast) dankzij de geleverde infrarood "deport" die met zorg in een zichtbare plek kanplaatsen. Sluit de verschillende toestellen aan zoals in het voorbeeld hieronder.

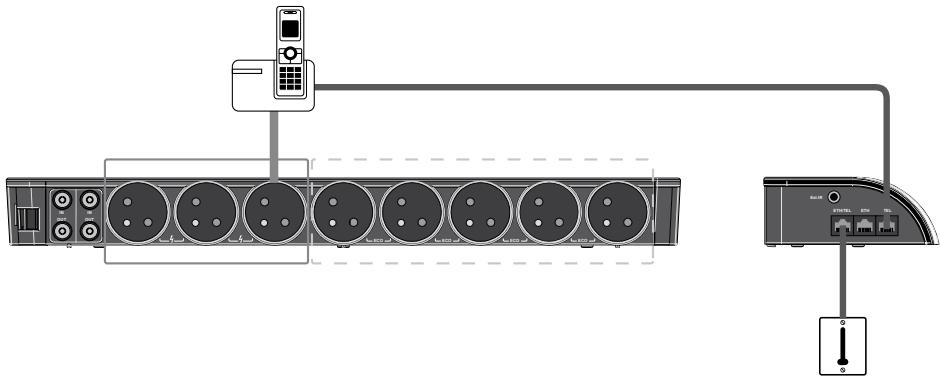

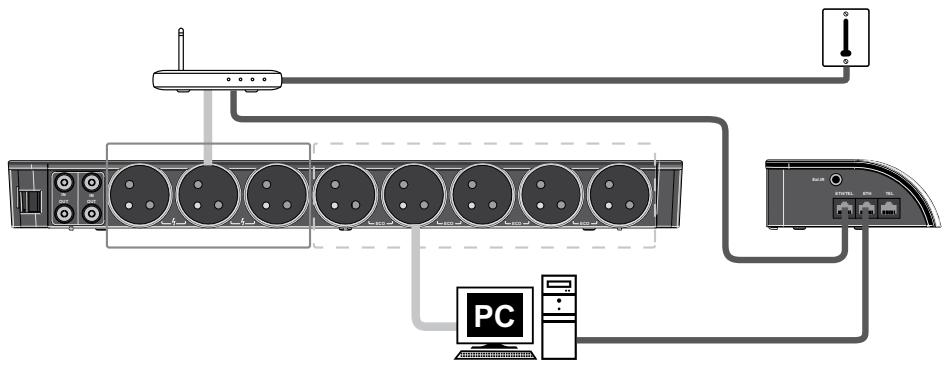

B - Aansluiting van Ethernet / telefoon bescherming

Voorbeeld met een telefoon.

NL

Voorbeeld met een modem.

Telefoon stekker

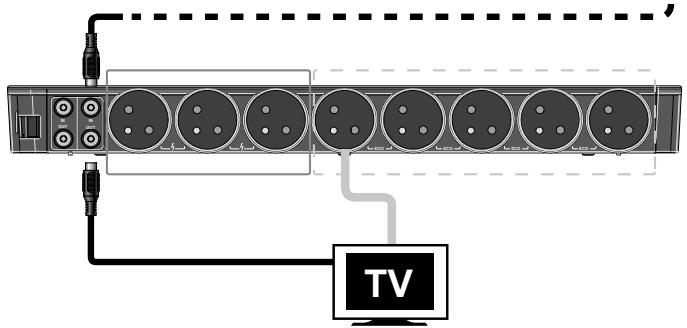

C - Aansluiting van de antennene bescherming

Voorbeeld met een antennene en een teilevisie.

2 - Gebruiken

NL

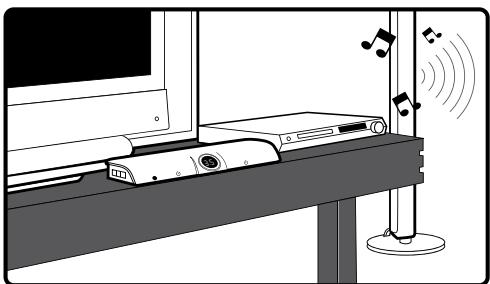

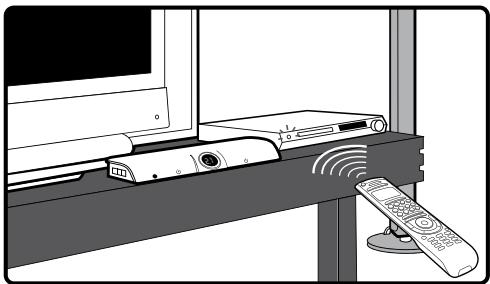

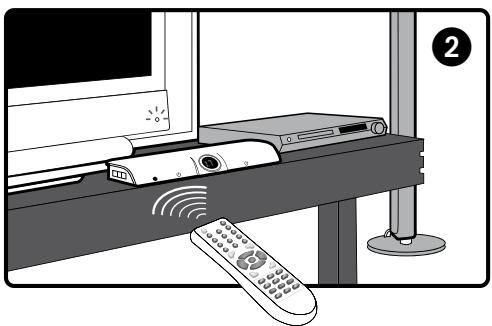

A - Aanschakelen

Druk op eender welke toets van een afstandsbediening van een van de toestellen

De stopcantactenblok schakkelt aan, de 5 stekkers "ECO" zijn onder stroom met de drie stekkers die constant onder stroom�.

Schakkelt de toestellen die je wil gebruiken; metbehulpvanhuntoetsen of dankzij de afstandsbediening. De vebruike stroom op de "ECO" stekkers worden in Amperen vermeldt.

Herhaling: Om de verbruike stroom te berekenen, vermenigvuldig de aangeduide waarde met de spanning (vb: 5,2A x 230V = 1196W).

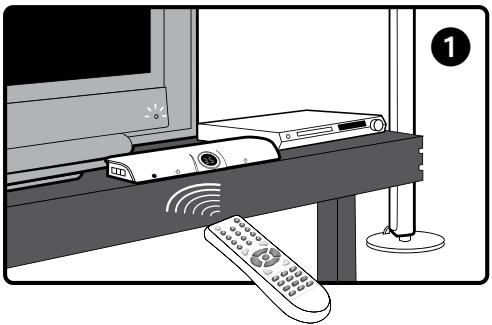

B - Uitschakelen

De automatische uitschakeling gebeurt 2 a 3 minutes na het uitschakelen van uw television.

Het scherm begint te knipperen om te waarschuwen van het uitschakelen van de toestellen na 2 a 3 minutent.

Nota : de voorwaarden van het uitschakelen is een vermindering van het totaal verbruik van 70 % op de 5 ECO stekkers.

Extreem voorbeeld : In het geval van eenkleine televisie aangesloten aan machtige Hi-Fi keten, het uitschakelen van dekleine televisie za nicht genoeg zich om alle toestellenuit te schakelen.

Raadgeving voor gebruik : als je eenREGISTERing wil plannen in de nuit van een film of dergelijkke, dan要去 het registreerapparaat aangesloten worden op een van de stekkers die constant stroom heeft 4.

NL

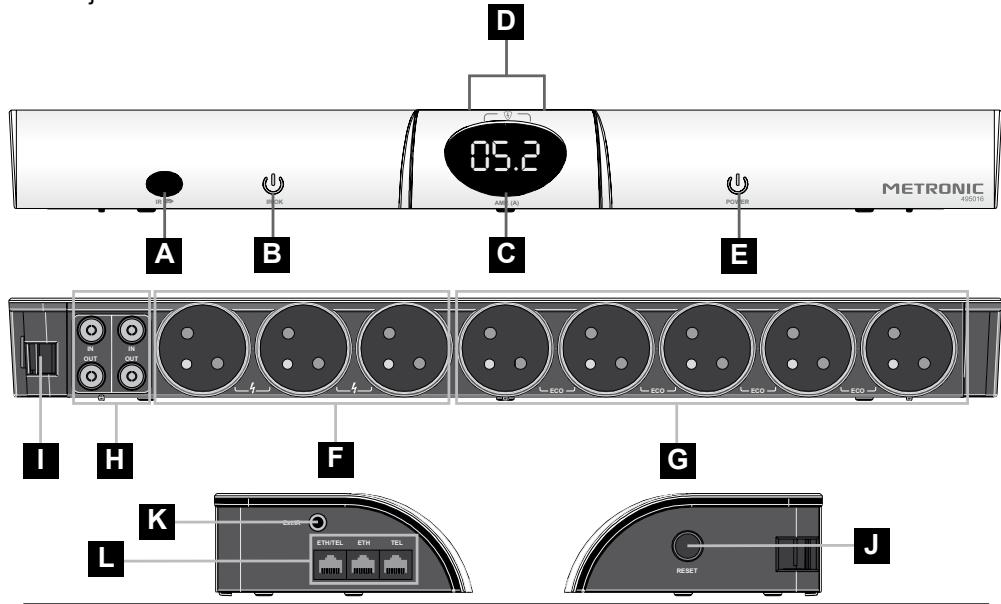

3 - Beschrijving van het stopcontactenblok

A Infrarood receptor: Krijgt het signal van een afstandsbediening en « wekt » het stopcontactenblok.
B Controlelamp (blauw): Bewijs dat er een signala ontvangt worden van een afstandsbediening.
C Verbruik display : Laat het elektrische verbruik op de 5 Eco stekkers zien.
D Beschermingsdiode gegen overspanning (rood) geeft aan dat de functie van bescherming wegen een sterke stijging is geactiveerd.
E Controlelamp (rood): Toont aan dat er stroom is op de ECO stekkers.
F 3 stekkers die constant stroom hebben.
G 5 samenwerkende stekkers : Elektrische stroom is gecontroleerd door het programme van het toestel.
H Coax stekkers : voor de kabels van antennen aan te sluiten.
1 Draaiend voedingsssnoer : LAST TOE DE SCHAKELINGSHOEK TE DOES DRAAIEN, MET ANITREK apparaat.
J Terustelbare stroomonderbreker: Zet zich automatisch in gang wanneer de intensiteit 16A overschrijdt.
K Laat de schakeling van de infrarode verlangkabel toe. Te gebruiken wanner de Control Power stopcontactenblok moeilijk bereikbaar is en/of de infrarode receptor onbereikbaar is.
L Ethernet ingang en telefoon ingang : bescherming voor netwerken of telefoon lijnen.

METRONIC

GARANTIECERTIFAAT

De Stopcontactenblok nul power heeft een garantie voor onderdelen en arbeitskosten. Bij defect zijn de transportkosten heb even voor rekening van de klant, de transportkosten retour�oor荃 rekening.

Om geldig teল het garantiebewijs correct ingevuld zich en teruggestuurd worden vergezeld van een kopie van de factuur of het kasticket.

Materialreference: Stopcontactenblok nul power (495016)

Datum aankoop :

Serienummer :

Terug te zenden aan

SAVBENELOM

RueduTige,13/23

4040 Herstal

Belgique

Stuur nooit een toestel op zichonder vooraf een akkoord voor terugzending verkreten te hebben.

ASSISTENTIE EN ADVIES

NL

Ondanks de zorg die we bestedden aan het vervaardigen van unsere producten en de realisatie van deze gebruiksaanwijzing, hebt u misschien toch problemen ondervonden.

Aarzel Niet contact met ons op te nemen, once specialisten staankaar om ute helpen:

Van maandag tot vrijdag van 8:30u tot 12u / 13u tot 18u.

U kurz ons ook een e-mail sturen op het volgende adres : [e-mail]

BELANGRIJK : in de onderwerpgrel van uw bericht要去 hetwoord METRONIC voorkomen..

Zorg dat u de volgende informatie bij de hand heeft VOOR UW OPROEP:

• model: Stopcontactenblok nul power (495016)

Dit logo betekent dat de buiten gebruik toestellen samen met huis vuil nicht werpen. De gevaarlijke stoffen misschien erin behonden kuren de gezondheid en milieu

schade toebrengen. Laat deze toestellen door de verdeler terugnemen of meld bij uw gemeente voor de möglichke ophaal van deze.
