GEBRUIKSAANWIJZING 495016 METRONIC

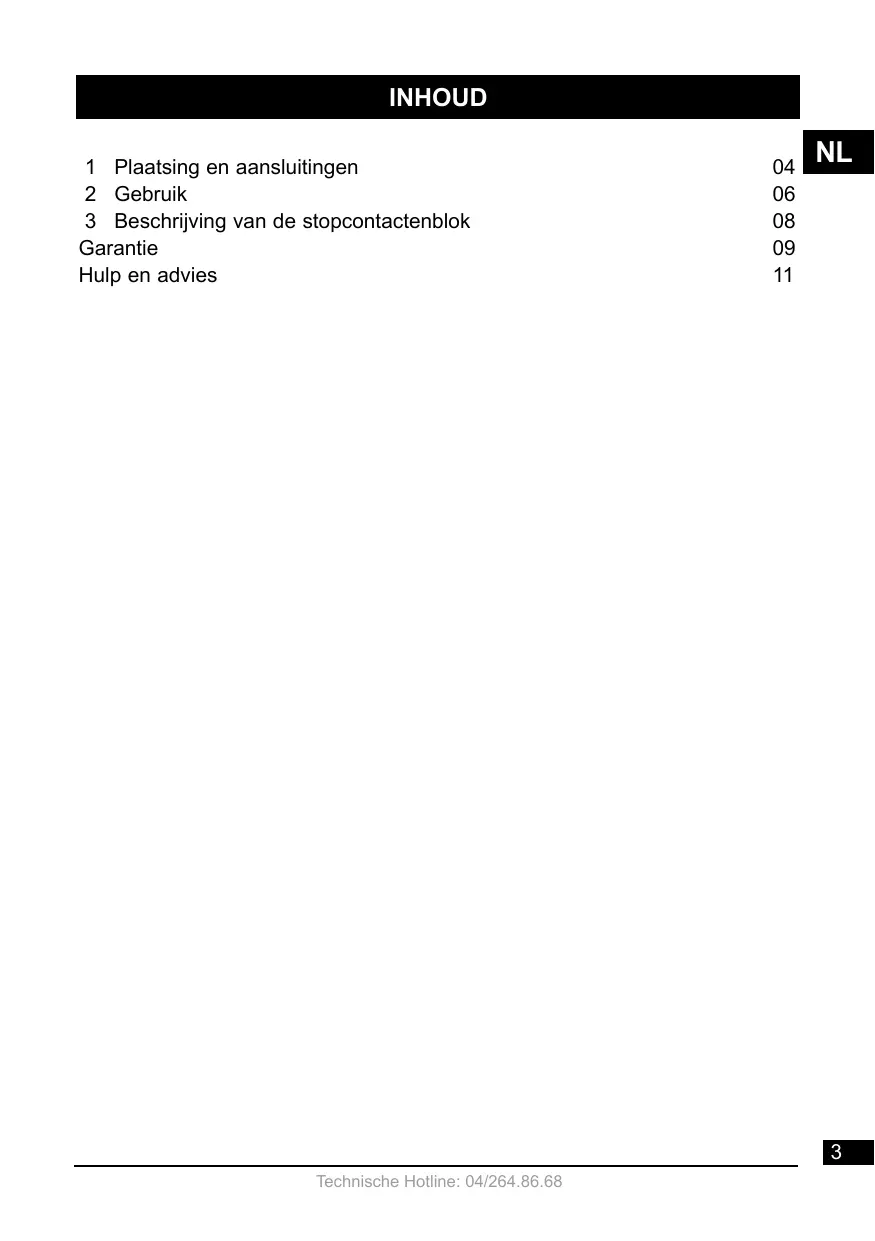

Assistance technique : 0892 350 315 prix d’appel 0,34 € TTC la minute depuis un poste fixe. INHOUD 1 Plaatsing en aansluitingen 2 Gebruik 3 Beschrijving van de stopcontactenblok Garantie Hulp en advies

1 - Plaatsing en aansluitingen

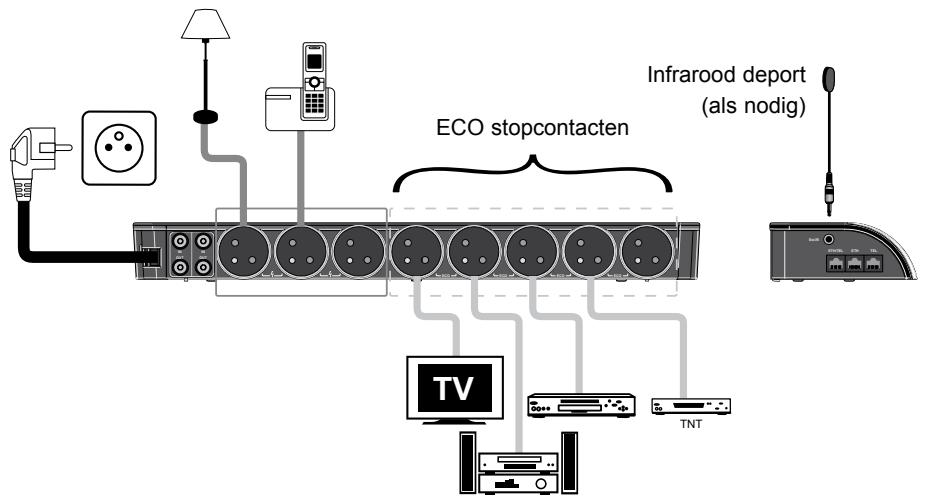

NL A - Aansluiting van de voedingen van de toestellen Deze stopcontactenblok laat toe de voeding van de toestellen af te schakelen wanneer de televisie in stand-by is, en dit dankzij de 5 stopcontacten die zich afschakelen wanneer de televisie in stand-by is (genoteerd ECO op de achterzijde). Sluit op deze 5 stopcontacten de toestellen die je compleet wil uitschakelen wanneer u televisie zich in stand-by zet. Drie andere herkenbare stopcontacten door het symbool zijn altijd onder stroom om toestellen te voeden die constant stroom nodig hebben zelfs wanneer de televisie in standby is.(lamp, telefoon,enz…). Nota : Deze stopcontactenblok kan ook met computers werken en hun toebehoren. Om de toestellen weer aan te schakelen (wanneer de voeding afgeschakelt is) hoef je op eender welke toets van eender welke afstandsbediening te drukken zodat je de stopcontactenblok “wakker maakt”. Deze stopcontactenblok «Eco-design» mag zichtbaar zijn, dit laat toe het verbruik van de ECO stopcontacten te zien. Uw mag ze ook in volledige discretie ( in of achter een kast) dankzij de geleverde infrarood “deport” die met zorg in een zichtbare plek kan plaatsen. Sluit de verschillende toestellen aan zoals in het voorbeeld hieronder. ECO stopcontacten Infrarood deport (als nodig) Ext.IR

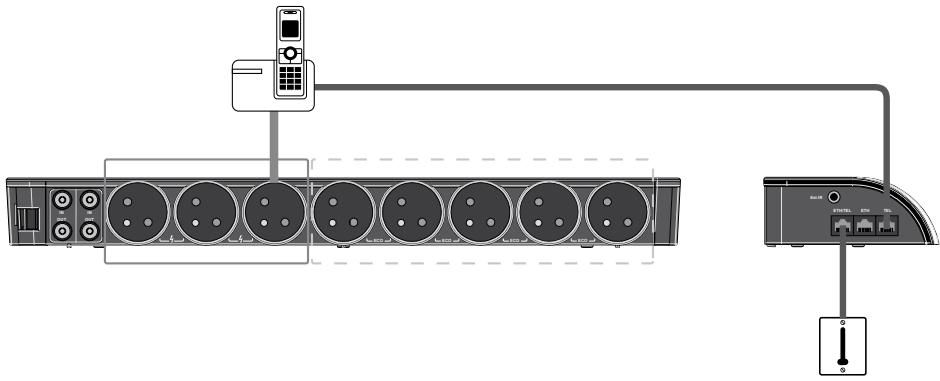

B - Aansluiting van Ethernet TV / telefoon bescherming TNT TNT Voorbeeld met een telefoon.

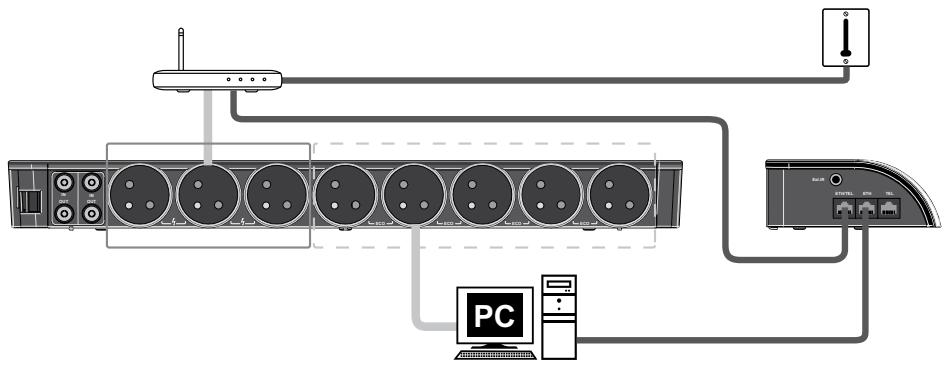

OUT OUT ECO ECO ECO ECO Voorbeeld met een modem. Telefoon stekker Ext.IR

C - Aansluiting van de antenne bescherming Voorbeeld met een antenne en een televisie.

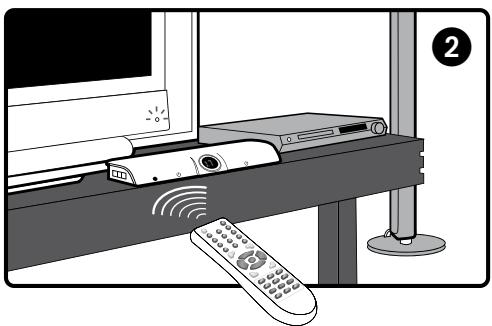

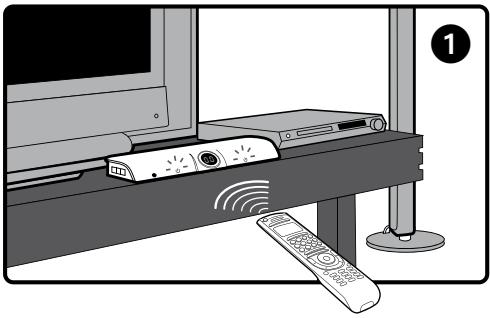

Druk op eender welke toets van een afstandsbediening van één van de toestellen De stopcantactenblok schakkelt aan, de 5 stekkers “ECO” zijn onder stroom met de drie stekkers die constant onder stroom zijn.

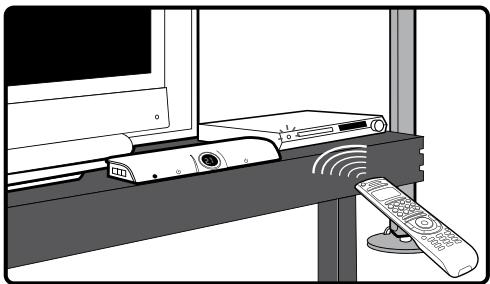

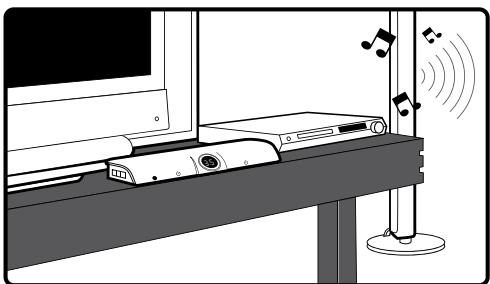

IR OK Schakkelt de toestellen die je wil gebruiken; met behulp van hun toetsen of dankzij de afstandsbediening. De vebruikte stroom op de “ECO” stekkers wordt in Amperen vermeldt.

Herhaling : Om de verbruikte stroom te berekenen, vermenigvuldigd de aangeduide waarde met de spanning (vb : 5,2A x 230V = 1196W).

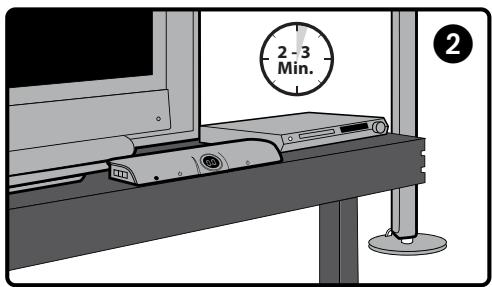

De automatische uitschakeling gebeurt 2 a 3 minuten na het uitschakelen van uw televisie.

Ext.IR Min. Het scherm begint te knipperen om te waarschuwen van het uitschakelen van de toestellen na 2 a 3 minutent.

Nota : de voorwaarden van het uitschakelen is een vermindering van het totaal verbruik van 70% op de 5 ECO stekkers.

OUT OUT IR OK POWER AMP. (A) ECO ECO ECO ECO ECO ECO ECO Extreem voorbeeld : In het geval van een kleine televisie aangesloten aan machtige Hi-Fi keten, het uitschakelen van de kleine televisie zal niet genoeg zijn om alle toestellen uit te schakelen.

OUT OUT ECO ECO ECO ECO Raadgeving voor gebruik : als je een registrering wil plannen in de nacht van een film of dergelijke, dan moet het registreerapparaat aangesloten worden op één van de stekkers die constant stroom heeft .

Technische Hotline: 04/264.86.68

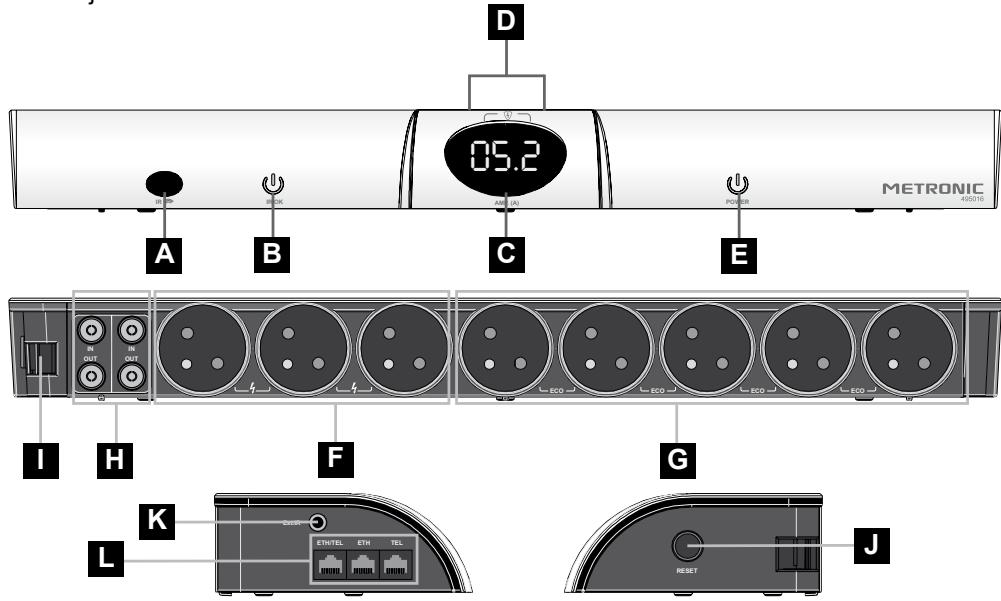

3 - Beschrijving van het stopcontactenblok

A Infrarood receptor : Krijgt het signaal van een afstandsbediening en « wekt » het stopcontactenblok. B Controlelamp (blauw) : Bewijs dat er een signaal ontvangt wordt van een afstandsbediening. C Verbruik display : Laat het elektrische verbruik op de 5 Eco stekkers zien. D Beschermingsdiode tegen overspanning (rood) geeft aan dat de functie van bescherming tegen een sterke stijging is geactiveerd. E Controlelamp (rood) : Toont aan dat er stroom is op de ECO stekkers. F 3 stekkers die constant stroom hebben. G 5 samenwerkende stekkers : Elektrische stroom is gecontroleerd door het programma van het toestel. H Coax stekkers : voor de kabels van antennen aan te sluiten. I Draaiend voedingssnoer : laat toe de schakkelingshoek te doen draaien, met anti- trek apparaat. J Terustelbare stroomonderbreker: Zet zich automatisch in gang wanneer de intensiteit 16A overschrijdt. K Laat de schakeling van de infrarode verlengkabel toe. Te gebruiken wanneer de Control Power stopcontactenblok moeilijk bereikbaar is en/of de infrarode receptor onbereikbaar is. L Ethernet ingang en telefoon ingang : bescherming voor netwerken of telefoon lijnen.

GARANTIECERTIFICAAT De Stopcontactenblok nul power heeft een garantie voor onderdelen en arbeidskosten. Bij defect zijn de transportkosten heen voor rekening van de klant, de transportkosten retour zijn voor onze rekening. Om geldig te zijn moet het garantiebewijs correct ingevuld zijn en teruggestuurd worden vergezeld van een kopie van de factuur of het kasticket. Materiaalreferentie: Stopcontactenblok nul power (495016) Datum aankoop : Serienummer : Terug te zenden aan SAV BENELOM Rue du Tige, 13/23 4040 Herstal Belgique Stuur nooit een toestel op zonder vooraf een akkoord voor terugzending verkregen te hebben.

Ondanks de zorg die we besteedden aan het vervaardigen van onze producten en de realisatie van deze gebruiksaanwijzing, hebt u misschien toch problemen ondervonden. Aarzel niet contact met ons op te nemen, onze specialisten staan klaar om u te helpen: Technishe Hotline :

04/264.86.68 Van maandag tot vrijdag van 8:30u tot 12u / 13u tot 18u. U kunt ons ook een e-mail sturen op het volgende adres : hotline@metronic.com BELANGRIJK : in de onderwerpregel van uw bericht moet het woord METRONIC voorkomen.. Zorg dat u de volgende informatie bij de hand heeft VOOR UW OPROEP:

• model : Stopcontactenblok nul power (495016) Dit logo betekent dat de buiten gebruik toestellen samen met huis vuil niet werpen. De gevaarlijke stoffen misschien erin behouden kunnen de gezondheid en milieu schade toebrengen. Laat deze toestellen door de verdeler terugnemen of meld bij uw gemeente voor de mogelijke ophaal van deze.
