TNT ZAPBOX HD80 2 TUNERS - Décodeur satellite METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TNT HD avec 2 tuners
Caractéristiques techniques principales	Résolution HD 1080p, support des chaînes TNT
Alimentation électrique	Alimentation secteur 100-240V, 50/60Hz
Dimensions approximatives	230 x 180 x 40 mm
Poids	1,2 kg
Compatibilités	Compatible avec les téléviseurs HD et les systèmes audio
Fonctions principales	Enregistrement simultané de deux chaînes, fonction pause en direct, guide électronique des programmes (EPG)
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la couverture TNT dans votre région avant l'achat

FOIRE AUX QUESTIONS - TNT ZAPBOX HD80 2 TUNERS METRONIC

Comment installer le METRONIC TNT ZAPBOX HD80 ?

Pour installer le METRONIC TNT ZAPBOX HD80, branchez l'appareil à une prise électrique, connectez-le à votre antenne TNT et à votre téléviseur via un câble HDMI. Allumez ensuite l'appareil et suivez les instructions à l'écran pour configurer les chaînes.

Pourquoi je ne reçois pas certaines chaînes ?

Si certaines chaînes ne s'affichent pas, vérifiez la qualité de votre signal d'antenne. Assurez-vous que l'antenne est correctement orientée et que tous les câbles sont bien connectés. Vous pouvez également effectuer une recherche automatique des chaînes dans les paramètres.

Comment effectuer une mise à jour du logiciel ?

Pour mettre à jour le logiciel de votre METRONIC TNT ZAPBOX HD80, allez dans le menu des paramètres, sélectionnez 'Mise à jour du système' et suivez les instructions pour vérifier les mises à jour disponibles.

Mon téléviseur ne détecte pas le METRONIC TNT ZAPBOX HD80, que faire ?

Assurez-vous que le câble HDMI est correctement branché aux deux appareils. Essayez de changer de port HDMI sur votre téléviseur ou de redémarrer les deux appareils. Vérifiez également que le téléviseur est réglé sur le bon port HDMI.

Comment utiliser les deux tuners du METRONIC TNT ZAPBOX HD80 ?

Les deux tuners vous permettent de regarder une chaîne tout en enregistrant une autre. Pour cela, sélectionnez la chaîne que vous souhaitez enregistrer et appuyez sur le bouton d'enregistrement. Vous pourrez alors changer de chaîne sans interrompre l'enregistrement.

Que faire si l'image est pixélisée ou saccadée ?

Une image pixélisée ou saccadée peut être due à un signal faible. Vérifiez votre connexion d'antenne, réorientez l'antenne si nécessaire et assurez-vous que tous les câbles sont en bon état. Si le problème persiste, essayez de repositionner l'antenne.

Comment réinitialiser le METRONIC TNT ZAPBOX HD80 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres, sélectionnez 'Réinitialisation' et choisissez 'Réinitialiser aux paramètres d'usine'. Cela effacera toutes vos configurations et chaînes enregistrées.

Le METRONIC TNT ZAPBOX HD80 est-il compatible avec les chaînes en HD ?

Oui, le METRONIC TNT ZAPBOX HD80 est conçu pour recevoir des chaînes en haute définition (HD) si elles sont disponibles dans votre région et que votre antenne est compatible.

MODE D'EMPLOI TNT ZAPBOX HD80 2 TUNERS METRONIC

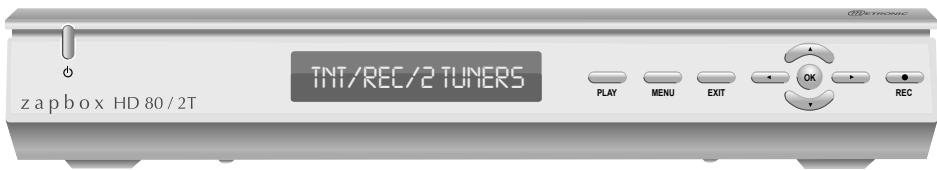

Adaptateur Numérique Terrestre Double tuner

Disque dur 80 Go

Verrouillage parental

2 Péritels

Timer

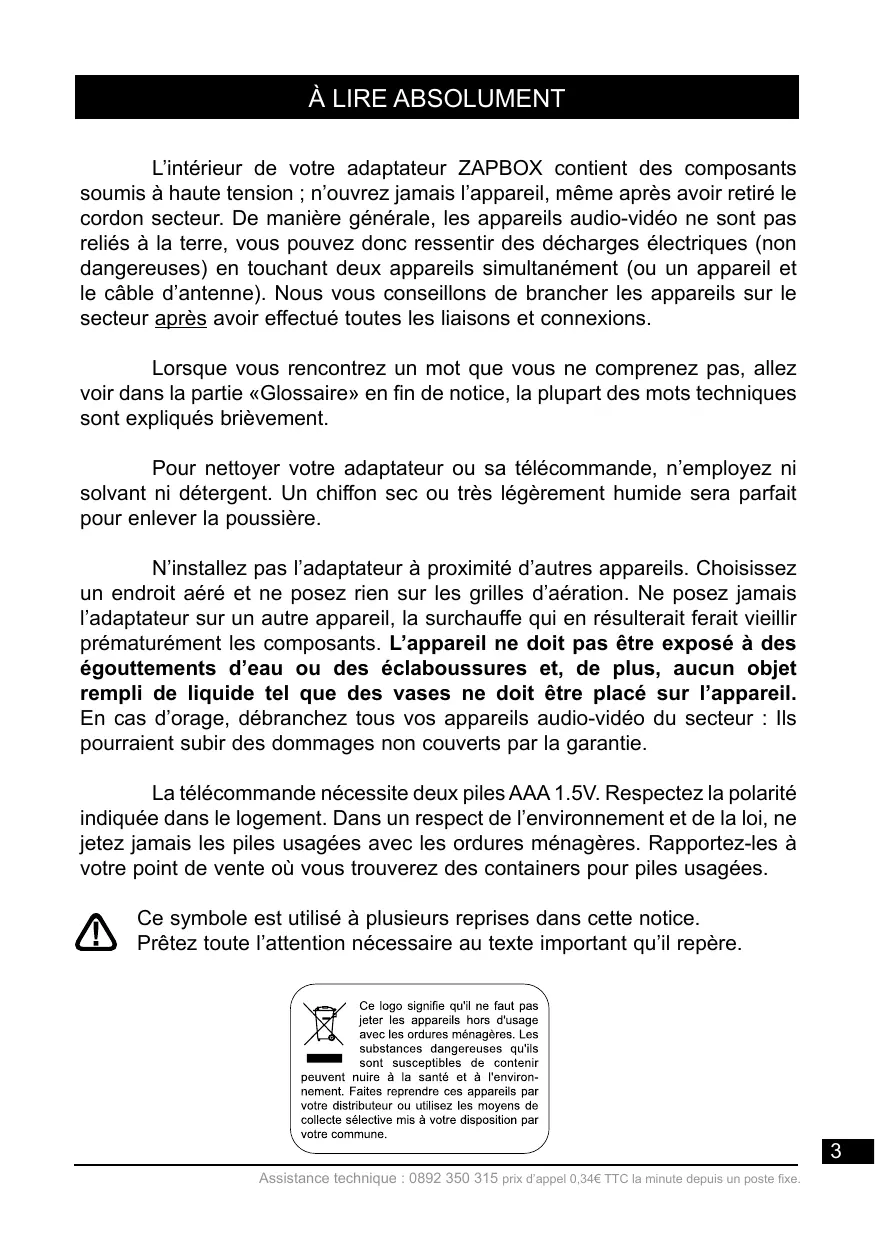

À LIRE ABSOLUMENT

L'intérieur de votre adaptateur ZAPBOX contient des composants soumis à haute tension; n'ouvre jamais l'appareil, même après avoir retire le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un apparéil et le cable d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Lorsque vous rencontres un mot que vous ne comprendez pas, allez voir dans la partie «Glossaire» en fin de notice, la plupart des mots techniques sont expliqués brièvement.

Pour nettoyer votre adaptateur ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légarement humide sera parfait pour enlever la poussière.

N'installez pas l'adaptateur à proximé d'autres apparèils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais l'adaptateur sur un autre apparéil, la surchauffe qui en résultatait ferait vieillir prématurément les composants. L' apparéil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l' apparéil. En cas d'orage, débranchez tous vos apparèils audio-video du secteur : Ils pourraient subir des dommages non couverts par la garantie.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures menagères. Rapportez-les à votre point de vente où vous trouvez des containers pour piles usagées.

Ce symbole est utilisé à plusieurs reprises dans cette notice.

Prétez toute l'attention nécessaire au texte important qu'il repère.

Ce logo signifie qu'il ne faut pas jeter les appeareils hors d'usage avec les ordures menagères. Les substances dangereuses quils sont susceptibles deContainir

peuvent niure à la santé et à l'environnement. Faïtes reprendre ces apparèils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Al'heure où cette notice est rédigée, il est prévu une réorganisation des multiplexes, c'est-à-dire une modification du regroupement des chaînes par féquence, ceci pour laisser la place aux chaînes locales. Quand cette réorganisation survendra, vous allez perdre une ou plusieurs chaînes, ne vous inquiétez pas. Une simple réinitialisation de votre adaptateur (voir paragraphe 7 page 15) suffira à les recupérer.

La programmation de l'adaptateur se fait par l'intérimédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante:
MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

Allez dans MENU / Réglages / Video,

c'est équivalent à :

• Appuyez sur la touche MENU pour acceder au menu principal.
• Appuyez sur la touche pour selectionner le menu Réglages et appuyez sur OK.
• Appuyez sur la touche ↓ pour sélectionner le sous-menu Video.

• Appuyez sur OK pour valider.

• Vous remarquerez que les mots écrits en gras dans cette notice correspondant aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

SOMMAIRE

1 Installation 06
2 Description de la télécommande 10
3 Description de l'adaptateur 12
4Utilisation au quotidien 13
5 Personnelier la liste des chaînes 13
6Blocage parental 15
7 Rerinitialiser l'adaptateur 15
8 Réglages divers 16
9 Radios 17
10 Sortie audio numérique 18
11 Enregistrements A) Avec un magnétoscope classique 19
B) Avec le disque dur intégré 20

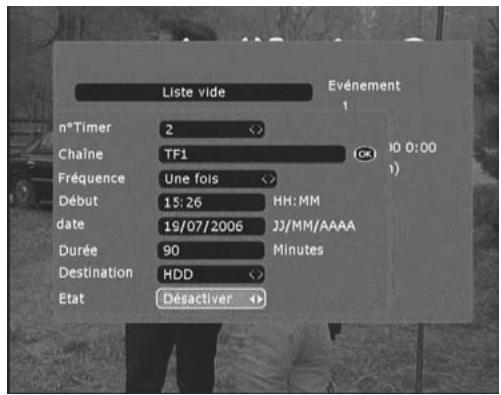

C)Programmateurd'enregistrements 20
D) Lecture des enregistrements 21
E) Time Shift 22
F) Reglages du disque dur 22

12 Sous titres 23
13 Recherche de chaînes 23
14 Mise à jour 23
15 En cas de probleme de reception 24
16 Glossaire 26
17 Canaux utilisés pour les émetteurs en service en 2006 27
18 Nouveaux émetteurs en service à partir de mars 2007 29

Assistance et conseils 30

Questionnaire qualité 31

Garantie 32

33

1 - Installation

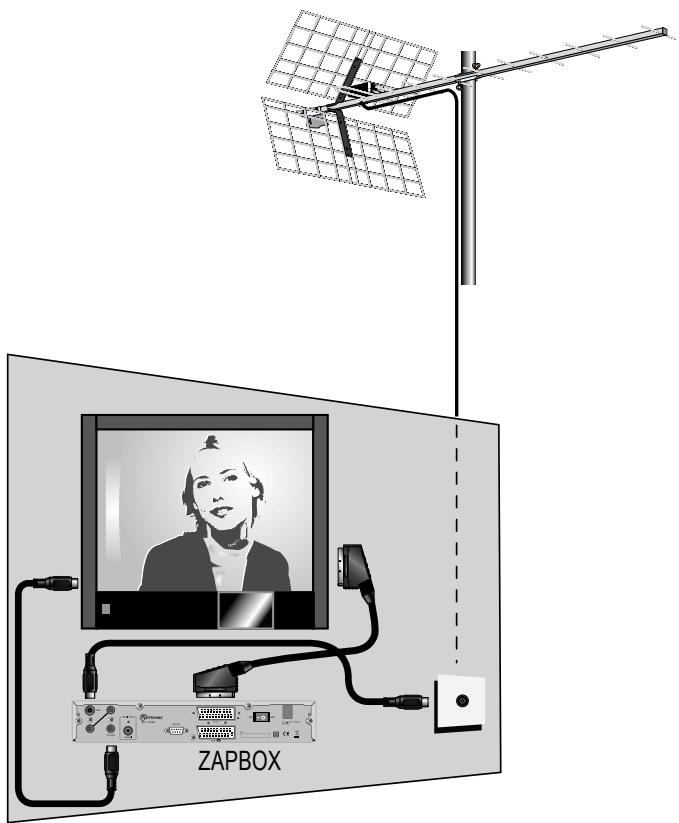

a - Installation simplifiée

L'adaptateur étant débranché du secteur, connectez directement l'antenne râteau à l'entrée ANT (M page 12) de l'adaptateur. Reliefz le télévisueur à la sortie péritel TV de l'adaptateur. Allumez le télévisueur et branchez l'adaptateur sur le secteur. Insérez les piles dans la télécommande.

Si levoyant en façade est rouge, appuyez sur le bouton marche / arrêt de la télécommande il passera au bleu (appareil allumé). L'afficheur indique l'heure (00.00) qui se mettra à jour ultérieurement. L'écran du téléviseur affiche un menu de selection de langue. Si ce n'est pas le cas, vérifie les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches ▶ puis appuyez sur OK.

La recherche automatique de chaîne démarre. A l'issue de cette recherche, l'adaptateur affiche la première chaîne, l'installation de base est terminée, il ne vous reste plus qu'à brancher, si vous le souhaitez, votre magnétoscope ou enregistreur DVD sur la péritel VCR. Reportez-vous ensuite au paragraphe «enregistrentes» (page 19).

Quand aucune chaîne n'est trouvée après l'installation automatique, un message d'avertissement apparait, pressez OK pour acceder au menu principal. Si vous utilisez une antenné qui nécessite une alimentation par le cable, activez l'alimentation d'antenne dans MENU / Réglages / Antenne. Vous pouvez ensuite relancer une recherche automatique (MENU / Recherche / Automatique).

Si la recherche n'a pas trové toutes les chaînes (ou aucune), c'est probablement qu'il faudra améliorer votre installation (voir paragraphe suivant). Si aucune chaîne n'est trouvée après l'amélioration, c'est probablement que votre zone n'est pas couverte par la TNT.

b - Calage / orientation de l'antenne

Aucune chaîne n'a été trouvée sur votre râteau actuel, c'est doncramerissemblablement qu'il pointe vers un émetteur qui n'émet qu'en analogique. Si votre zone est couverte par le numérique, c'est que les émissions viennent d'un autre émetteur, il va falloir modifier l'orientation de votre ANTENNE. Nous distinguergons deux cas selon que vous connaissez ou non un numéro de canal UHF sur lequel vous étés censé capter le numérique.

Note : Pour les émetteurs en service en 2006 et ceux mis en service à partir de mars 2007, la liste des canaux est indiquée en fin de cette notice.

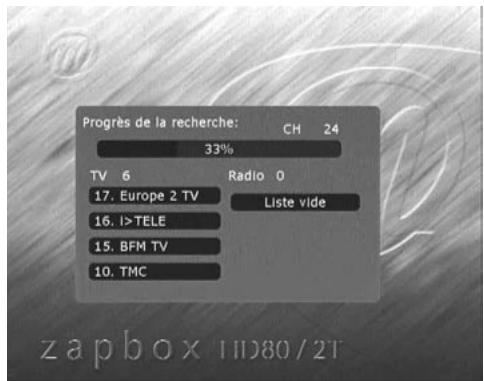

Cas n°1

Vous connaissiez au moins un numero de canal (compris entre 21 et 69) qui émet dans toute région (voir en fin de notice pour les émetteurs en service en 2006 et ceux mis en service à partir de mars 2007).

Allez dans Menu / Recherche.
- Appuyez su la flèche afin de sélectionner Manuelle.
Avec la flèche descendez sur

la ligne Numéro de canal puis tapez les deux chiffres du numéro de canal. Note : pour effacer un chiffre, tapez

• Patientez quelques secondes et observerz les graphes de Qualité de signal et Puissance de signal.
• Tournez l'antenne pour maximiser le signal. Lorsque vous approached de la direction de l'émetteur, la Puissance doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n'augmente jamais, c'est que le numéro de canal que vous avez choisi est incorrect, ou que l'émission est trop lointaine pour votre râteau.
• Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne.
• Avec la flèche descendez sur la ligne Début de la recherche puis tapez OK pour lancer la recherche. Quelques chaînes devraient être trouvées.
• Lancez ensuite une recherche par Menu / Recherche / Automatique / Début de la recherche.

Cas n°2

Vous receivez les chaînes nationales en analogique et vous n'avez aucune idée de ce que vous pouvez recevoir en numérique.

Si vous étés certain que vous pouvez capter d'autres chaînes supplémentaires, mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous suggérons la méthode suivante :

Procurez-vous une antenné râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l'entrée ANT de la ZAPBOX. Orientez votre nouvelle antenné dans la même direction que l'ancienne et faites une recherche automatique de chaînes (Menu / Recherche / Automatique / Début de la recherche).

Si vous trouvez des chaînes que vous n'aviez pas trouvées avec l'ancien râteau, remplacez tout simplement l'ancienne antenne par la nouvelle. Sinon, tournez l'antenne d'un huititéme de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d'un huititéme de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, tapez 999888, pour afficher l'indicateur de signal permanent. Tournez l'antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l'antenne. Tapez EXIT et faites à nouveau une recherche automatique de chaînes.

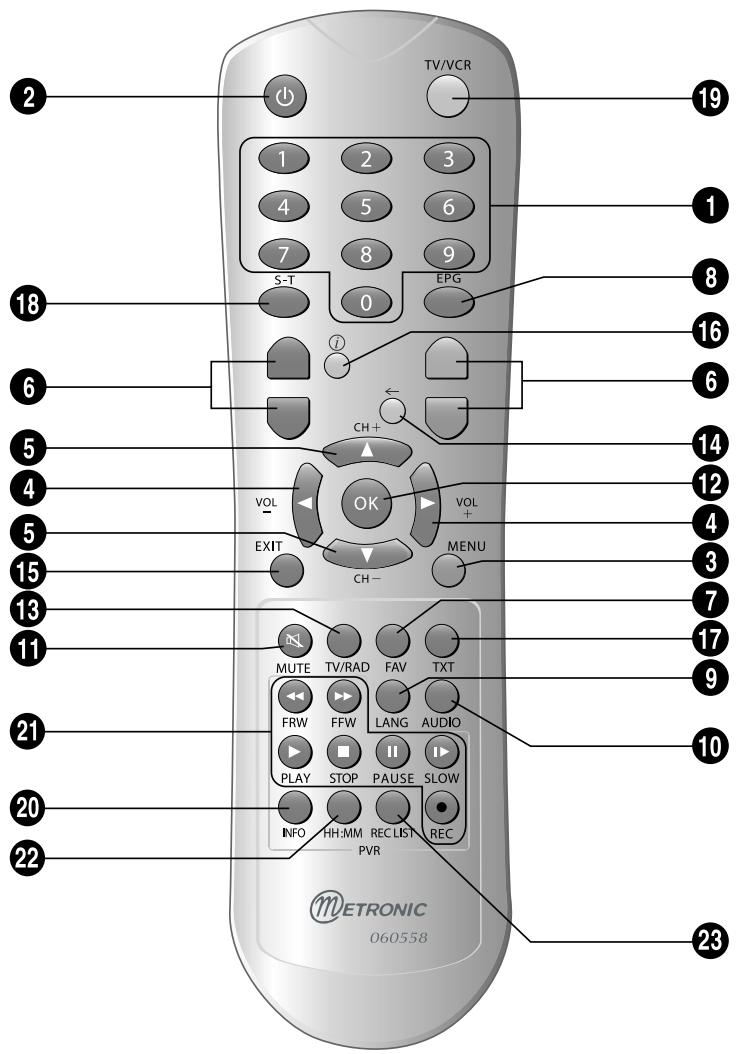

2 - Description de la télécommande

1 Touches numériques. En utilise nationale, permet de taper le numero de la chaîne souhaïée. Dans le mode programmation, permet de rentrer les valeurs numériques.
2 Touche marche / arrêt. Permet de mettre en voille l'adaptateur ou de l'allumer.
3 Touche MENU. Permit d'entrée dans le menu principal.
4 Touches . Dans le menu, permet de modifier les différents paramétres, en mode visualisation, permet également de régler le volume.
5 Touches . En utilisation normale, fait changer de chaine. Dans les menus, per- met de passer d'une ligne à la suivante.
6 Touches de couleurs. Sert de raccourci dans le magazine télétexte.
7 Touche FAV. Pour acceder à la liste des chaînes favorites.
8 Touche EPG. Fait apparaitre le guide électronique des programmes.
9 Touches LANG. Lorsque plusieurs voies audio sont transmises permet deCHOISIR la langue de I'émission. Permet également deCHOISIR la voie AC3 (Dolby Digital).
10 Touche AUDIO. Permet de besoin le mode Mono Gauche, Mono Droite ou Stéreo (par défaut). A titre d'information, touche inutil en France.
11 Touche MUTE. Permet de couper le son (pour répondre au téléphone par exemple). Un second appui restitue le son.
12 Touche OK. Permet de valider un besoin quand vous étés dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes.
13 Touche TV/RAD. Permet de basculer du mode TV en mode RADIO et inversement (si des radios sont diffusées).
14 Touche .Permet de revenir à la dernière chaîne regardée.
15 Touche EXIT. Permit de quitter les menus et revenir en mode visualisation.
16 Touche INFO. Pour afficher la bannière apparaisant au changement de chaîne, qui donne le nom de la chaîne, les émissions en cours et suivantes, niveau de signal...
17 Touche TXT. Pour acceder au magazine télétexte (Si diffusé. Pour info, uniquement sur TF1 à l'heure de réduction de cette notice).
18 Touche S-T. Pour activer ou désactiver les sous-titres (DVB).
19 Touche TV/VCR. Permet de faire commuter la TV ou de désactiver la commutation automatique.

MAGNETOSCOPE NUMÉRIQUE

20 Touche INFO (PVR). Pour afficher l'etat d'avancement de la lecture.
21 Touches de fonctions classiques du magnétoscope (voir paragraphe 11 p. 20).
22 Touche HH:MM. Pour aller directement à un point précis d'un enregistrement.
23 Touche REC LIST. Pour afficher la liste des enregistements (vous pouvez aussi appuyer sur PLAY).

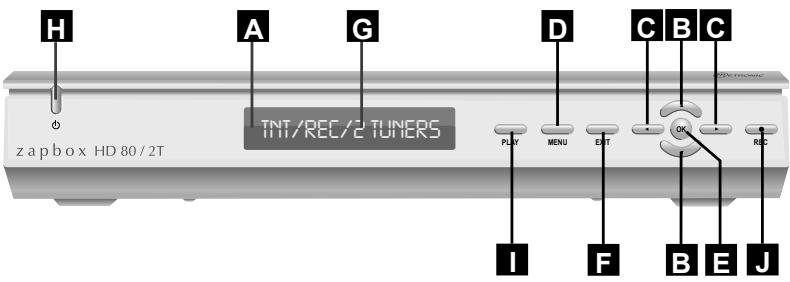

3 - Description de l'adaptateur

A Récepteur infra-rouge (detecte le signal infra-rouge de la télécommande).

B Touches identiques a celles de la telecommande.

C Touches identiques a celles de la telecommande.

D Touche MENU. Identique à la télécommande.

E Touche OK. Identique à la télécommande.

F Touche EXIT. Identique à celle de la télécommande.

6 Afficheur. Indique le numero de chaîne quand vous regardez la télé ainsi que l'heure.

Bouton marche/arrêt.

I Touche PLAY. Identique à celle de la télécommande.

J Touche REC. Identique à celle de la télécommande.

K Alimentation secteur.

L Sortie audio numérique.

M Entrée antenne terrestre (râteau).

N Sortie antennetvVCR.

Entree / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l'adaptateur.

P Sortie péritel TV. Pour connecter l'adaptateur au téléviseur.

Q Connecteur RS232 pour SAV uniquement.

R Ces connecteurs doivent etre reliés entre eux avec le cable fourni.

S Interrupteur ON/OFF.

4 - Utilisation au quotidien

Enutilisationnormale，vousn'utiliserezqueles touches suivantesdont la fonction est decrite au paragraphe precedent：

• Touches pour régler le volume sonore.
• Touches pour changer de chaîne.
• Touche MUTE pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour acceder au guide des programmes.
• Touche OK pour acceder à la liste des chaînes TV.
• Touches liées à l'utilisation du magnétoscope numérique.

5 - Personnelier la liste des chaînes

Vous avez deux possibilités pour personneliser la liste des chaînes. La première consiste à créé des listedes de chaînes favorites (jusqu'à 5). La deuxième consiste à supprimer, déplacer ou renomer les chaînes existantes.

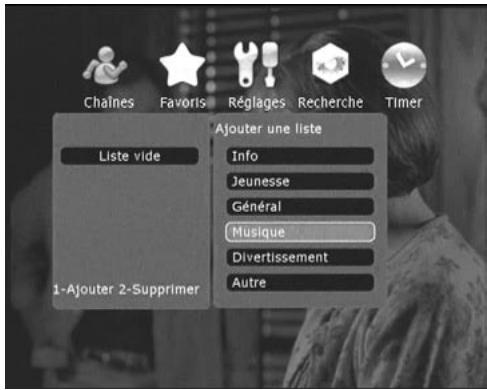

a - Châines favorites

Activer un groupe de Favoris

• Allez dans MENU / Favoris. La première fois, la liste indique Liste vide.
• Tapez 1 pour afficher la liste des groupes de favors.
• Avec la flèche , Sélectionnez la liste de votre choix et validez par OK.
• Appuyez sur EXIT quand la liste de votrechioix apparait dans la fenetre de gauche.

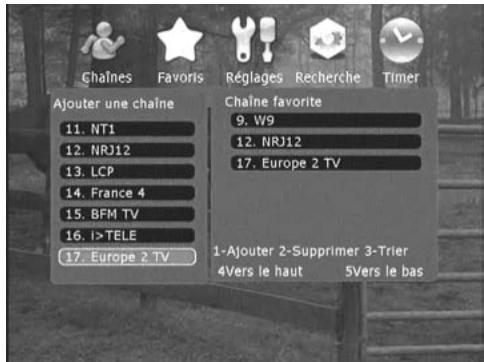

• Allez dans MENU / Favoris.

Avec la flèche , Sélectionnez le groupe dans lequel vous pouze ajouter des chaînes et appuyez sur OK.

• Tapez 1 pour afficher la liste des chaînes.
• Avec les flèches,CHOISSEZ une chaine à ajouter au groupe et validez par OK.
• Appuyez 4 fois sur EXIT quand votre sélection est terminée.

Visualiser une des chaînes d'un groupe de Favoris

• Appuyez sur la touche FAV, Sélectionnez le groupe avec la flèche et appuyez sur OK.
• Sélectionnez la chaîne de votreCHOix avec la flèche et validez par OK.

b - Modifier la liste des chaînes

Effacer des chaînes

• Appuyez sur OK pour afficher la liste des chaînes.
• Sélectionnez avec les flèches la chaîne à supprimer.
• Appuyez sur la touche 1, puis validez par OK.

Déplacer des chaînes

• Appuyez sur OK pour afficher la liste des chaînes.
• Sélectionnez avec les flèches la chaîne à déplacer.
• Appuyez sur la touche 2, pour la déplacer vers le haut ou sur la touche 3 pour déplacer vers le bas.

IL FAUT DESACTIVER LA NUMEROTATION AUTOMATIQUE AVANT DE DEPLACER LES CHÂINES (voir 3ème point page 17 «La ligne Numérorotation ...»).

6 - Blocage parental

Votre adaptateur ZAPBOX est livré avec un code secret (PIN) qui est 0000. Le code secret permet de bloquer les chaînes dont vous poulez restreindre l'accès ou pour protéger la configuration de l'adaptateur. Nous vous conseillons de le changer.

Modifier le mot de passer

• Allez dans MENU / Réglages / Système / Changer le code PIN.
• Tapez le mot de passer actuel (0000 en sortie d'usine) et validez par OK.
• Sur la ligne Nouveau code PIN, tapez le nouveau code (entre 1 et 6 chiffres).
• Descendez avec la flèche sur la ligne Confirmer PIN et entrez à nouveau ce nouveau code.

Notez précieusement votre mot de passer (par exemple sur le ticket de caisse).

Bloquer des chaînes

• Appuyez sur OK pour afficher la liste des chaînes.
• Sélectionnez avec les flèches la chaîne à bloquer.
• Appuyez sur la touche 0 et entrez votre code PIN (0000 en sortie d'usine) suivi de OK.
• Un cadenas apparait devant le nom de la chaîne.
• Vous pouvez maintainant, soit entra r'à nouveau votre code PIN suivi de OK pour visualiser la châne bloquée, soit appuyer sur les flèches pour visualiser ou bloquer une autre châne.

7 - Réinitialiser l'adaptateur

La réinitialisation usine peut être utile si vous modifie la programmation de votre adaptateur et que certaines fonctions ne marchent plus. En réinitialisant l'adaptateur, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (châines favorites, radios, etc.) seront perdues.

Le contenu du disque dur n'est pas effacé lors de la réinitialisation.

• Allez dans MENU / Réglages / Système / Réinitialisation Usine.
• Appuyez sur OK.
• Entrez votre code PIN (0000 en sortie d'usine) suivi de OK.
• L'adaptateur vous demande de confirmer la réinitialisation en appuyant sur OK.
• Àprous validation, l'appareil vous demande la langue des menus, comme lors de la première installation.

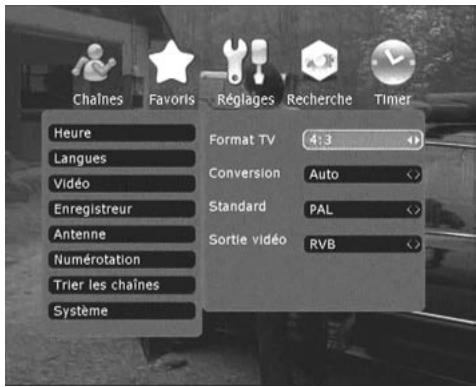

8 - Réglages divers

Le menu réglages regroupe des options diverses :

Le menu Reglages / Heure, permet de régler l'heure système. Sur la ligne Fuseau horsere, laissez Auto si vous etes dans un pays qui diffuse l'houre exacte (France, Royaume-Uni, par exemple). Si I'houre indiquee sur la ligne Heure actuelle est fausse, reglez manuellement I'houre en selectionnant le decalage sur la ligne Fuseau horsere qui donne une heure correcte.

Les options Mise en veille auto et Allumage auto permettent respectivement d'eteindre ou d'allumer l'appareil à une heures que vous reglez.

Note : si vous foulez programme un enregistrement différé, utilisez plutôt le menu Timer.

• Le menu Réglages / Langues, permet deCHOISIR la langue des menus. Les options Audio et Sous-titres permettent deCHOISIR la langue par defaut ou la langue des sous-titres quand plusieurs versions sont diffusées (ARTE, par exemple). Note, ces choix ne prennt pas effet immédiatement, mais au prochaine allumage ou changement de châne.

• Le menu Réglages / Video, permet de régler divers paramètres liés à l'image. Sur la ligne Format TV,CHOISSEZ 4:3 ou 16:9 selon le format de votre téléviseur. Sur la ligne Conversion, LAISSEZ Auto. Sur la ligne Standard, LAISSEZ PAL. Sur la ligne Sortie video, LAISSEZ RVB si vous avez un cordon péritel 21 broches câblées entre l'adaptateur et le téléviseur. Le besoin CVBS donne une moins bonne image et ne doit être utilisé que si vous téléviseur n'est pas compatible RVB.

• La ligne Antenne permet d'activer une tension de 5V sur le cable allant à l'antenne. Cette option est utile pour alimenter certaines antennes d'intérieur qui fonctionnent sous cette tension.
• La ligne Numérorotation permet de désactiver la numérorotation proposée par le diffuseur. Sélectionnez Désactivé si vous souhaitez organiser les chaînes dans l'ordre qui vous plaît.
• La ligne Trier les chaînes permet de trier automatiquement les chaînes selon certains critères.

9 - Radios

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu'à l'heure où nous écrivons cette notice, ce mode de diffusion n'est pas prévu en France. Il est toute fois recommendé de relier l'adaptateur à votre chaîne Hi-Fi avec un adaptateur péritel gigogne à 2 sorties RCA Audio (réf. 475006). Cette remarque vaut également pour les chaînes TV!

Dès que vous appuyez sur la touche TV/RAD, vous entrez dans le mode radio. Dès lors, la touche OK fait apparaitre la liste des radios, et vous ne voirz plus d'images à l'écran. Les menus Châines et Favoris permettent de personnaliser la liste des radios.

10 - Sortie audio numérique

Grçé au numérique, les chaînes ont la possibilité, si elles le désirent, de diffuser du son Dolby Digital (AC3). Pour profiter de cette qualité de son, vous devez relier, grâce à un cordon RCA numérique, la sortie DIGITAL AUDIO de votre adaptateur à l'entrée numérique de votre ampli numérique.

La sélection de la voie AC3 se fait en appuyant sur la touche LANG jusqu'à ce que la mention AC-3 apparaisse.

Le son analogue sur les sorties péritels et RCA est alors coupé. Le son est uniquement disponible en numérique sur la sortie DOLBY DIGITAL.

Note 1: Si AC-3 n'apparait pas quand vous appuyez sur la touche LANG, c'est tout simplement que l'opérateur ne diffuse qu'en stéreo classique.

Note 2: La sortie DIGITAL AUDIO est active sur toutes les chaînes, même si aucune voie AC3 n'est diffusée. Dans ce cas un signal de type PCM stéreo est envoy à votre chaîne Hi-Fi. En PCM, vous pouvez régler le volume avec la télécommande de l'adaptateur. En AC3, vous doivent impérativement passer par le réglage volume de votre chaîne Hi-Fi. Soyez vigilant, il y a dans ce cas des différences de volume importantes entre les chaînes.

Note 3: Quand vous enregistrez sur le disque dur une châne qui diffuse du multi-audio (multi-lingue ou AC3), lechioix entre les différentes voies audio est possible également lors de la lecture de l'enregistrement (appelezes Lang 0, Lang 1, ...).

11 - Enregistrements

a - Avec un magnétoscope classique

Connectez simplement votre magnétoscope sur la péritel VCR de l'adaptateur. Pour enregistrer une châne, commencez par visualiser la châne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaine AV du magnétoscope (0, AV, EXT,...) En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaine en selectionnant la chaine 1 (TF1 sur l'antenne râteau) puis en appuyant une ou deux fois sur la touche CH-.

Pour dire une cassette, mettez l'adaptateur en veille puis lancez simplement la lecture de la cassette. le magnétoscope prendra automatiquement la main sur l'adaptateur. Si ce n'est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope.

Note: Ceci vaut également pour les enregistrateurs DVD.

RAPPEL : VOUS NE POUVEZ PAS
REGARDER UNE AUTRE CHÂINE QUE
CELLE QUE VOUS ENREGISTREZ SUR
VOTRE MAGNETOSCOPE
OU VOTRE ENREGISTEUR
DVD.

Le disque dur intégré à votre Zapbox HD80 / 2T permet l'enregistrement et la lecture comme avec un magnétoscope classique. D'ailleurs, vous aurez remarqué que les touches du bas de le télécommande sont les mêmes que celles de votre magnétoscope.

Pour enregistrer le programme en cours, appuyez simplement sur la touche REC. Un point rouge apparait brièvement en haut à droite de l'écran, et l'afficheur indique «REC». Pendant un enregistrement, vous pouvez appuyer sur les touches CH , le double tuner se met alors en fonctionnement pour afficher une châne différente de cette que vous enregistrez. Au changement de châne, vous voyagez alors apparaître un disque vert et rouge (ou complètement rouge si vous returnez sur la châne que vous enregistrez).

c - Programmateur d'enregistrements

Pour programmer un enregistrement sur une châîne, commencez par visualiser cette châîne en tapant son numéro, ou en y accédant avec la touche OK. Allez dans MENU / Timer pour entrer dans le menu de programmation. La première fois que vous accédez au menu Timer, un bandeau marqué Liste vide s'affiche.

• Appuyez sur OK pour éoperator le premier événement (ou timer).
• Sur la ligne Numéro timer,CHOISISSEZ avec les flèches le numéro d'évenement à éditer (1 pour le premier).
• Sur la ligne Type,CHOISSEZ Une fois pour un événement unique,Quotidien pour un enregistrement tous les jours à la meme heure ou Hebdomadaire pour un enregistrement tous les lundi,par exemple.
• Sur la ligne Début, tapez l'heure de début de l'émission.
• Sur la ligne Date, tapez la date de l'émission.
• Sur la ligne Durée, appuyez sur « pour effacer le nombre proposé et tapez la durée de l'émission en minutes.
• Sur la ligne Destination, laissez HDD^(1) .
• Sur la ligne Etat, appuyez sur pour afficher Activer, un bandeau de confirmation apparait. Tapez OK.

Pour supprimer un événement, éditez-le et Sélectionnez Désactiver sur la ligne État.

Note : si vous avez un télévisueur qui sort du mode veille lorsque s'allume un apparéil qui lui est connecté, n'oubliez pas de l'éteindre complètement une fois votre timerprogrammé.

d - Lecture des enregistrements

Appuyez sur la touche (PLAY ou RECLIST) pour afficher la liste des enregistrements. Vous pouvez, ici, supprimer un enregistrement, le denommer, ou le dire.

Pour supprimer un enregistrement, placez-vous dessus avec les flèches puis appuyez sur la touche jaune. Confirmez par OK.

Pour renomer un enregistrement, placez-vous dessus avec les flèches puis appuyez sur la touche verte. Avec les flèches, Sélectionnez une à une les lettres de votrechioix. Pour désir un chiffre, basculez en mode numérique en sélectionnant Num. Validate la case OK pour terminer votre édition. Confirmez le nouveau nom en appuyant sur OK.

Pour dire un enregistrement, placez-vous dessus avec les flèches puis appuyez sur OK. En appuyant sur la touche rouge au lieu de OK, vous lancez la lecture là où vous aviez stoppe la précédente lecture de cet enregistrement.

Pendant la lecture, un appui sur la touche FFW accélère la vitesse de lecture, l'écran affiche alors X2 , des appuis successifs accéléré encore la lecture jusqu' X16 . Appuyez sur PLAY pour revenir en lecture normale.

De la même manière, vous pouvez appuyez sur FRW pour revenir en arrière, SLOW pour voir un ralenti ou PAUSE pour pauser la lecture. Dans tous les cas, appuyez sur PLAY pour revenir en lecture normale.

Appuyer sur la touche INFO PVR, fait apparaitre la barre de progression de lecture. Appuyez à nouveau sur INFO PVR pour la faire disparaitre. Lorsque la barre de progression est affichée, les touches FFW et FRW font sauter de 30 secondes en avant ou en arrêté.

Pour acceder à en endroit précis d'un enregistrement, appuyez sur la touche HH:MM puis tapez le temps à la seconde après, en finissant par OK.

Note : pendant la lecture d'un enregistrement, l'afficheur en façon indique le numero d'enregistrement, ainsi que la durée éçoulée.

e - TimeShift (pause sur le direct)

Pour faire une pause sur le direct, pressez simplement la touche PAUSE pendant que vous visualisez une émission en direct. L'image se fige, l'afficheur indique .

Pour reprendre le fil de l'émission, appuyez sur PLAY, vous étés en mode différé, l'afficheur indique et un afficheur apparait en haut à droite de l'écran, indiquant quel est le décalage avec le direct. Si vous appuyez sur la touche PAUSE pendant un enregistrement, cette indication apparait en rouge.

En mode différé, vous pouvez faire une pause avec la touche et reprendre la lecture avec PLAY. Vous pouvez également faire une avance rapide avec la touche FF. Des appuis successifs sur FF font avancer de plus en plus vite, ce qui est symbolisé par l'indication x2 , x4 , etc. sur l'écran. En avance rapide, il est possible que vous rattrapiez le direct, l'adaptateur sort alors du mode différé.

Pour quitter le mode différé, appuyez sur STOP. L'afficheur indique le numéro de chaîne, vous étés à nouveau en direct.

Astuce : Sans que vous puissiez vous en rendre compte, le disque dur commence à enregistrer à chaque changement de chaîne. De ce fait, vous pouvez revenir en arrêté quand vous le désirez, par exemple pour revoir une action au ralenti.

f- Reglages du disque dur

Dans MENU / Régliages / Enregistrreur, vous pouvez formater le disque ou désactiver le Time Shift. Attention, formater le disque entraîne une perte totale des informations qu'il contient.

Ne procédez à un formatage du disque que si vous rencontres un grave problème de fonctionnement.

Lorsque vous sélectionnez l'option Time Shift inactif, vous perdez la possibilité d'utiliser le direct différé. En contrepartie, le changement de chaîne est un peu plus rapide (20% environ).

12 - Sous-titres

Votre ZAPBOX est capable d'afficher les sous-titrages DVB. Appuyez sur la touche S-T. L'information Sous-titres Marche apparait. Au prochain changement de chaîne, si la chaîne émet du sous-titrage DVB, ils seront affichés. Pour désactiver l'affichage des sous-titres, appuyez à nouveau sur la touche S-T.

Certaines chaînes émettent également des sous-titres par l'intermédiaire de la page 888 du magazine télétexte. Pour y accédez, tapez sur la touche TXT puis 888.

13 - Recherche de chaînes

Cette opération est à faire des que vous perdez une chaîne ou lorsque de nouvelles chaînes sont diffusées par les opérateurs.

• Allez dans MENU / Recherche.
• Sur la ligne Recherche, Sélectionnez Automatique.
• Descendez sur Début de la recherche et validez par OK.

Note : il est souvent préférible de réinitialiser l'adaptateur.

14 - Mise à jour

Pour plus d'informations, visitez régulièrement notre site internet (www.metronic.com).

15 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés.

Important : En cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concernne :

En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement.

Symptôme	Cause possible	Solution(s) à essayer
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre antennepointe versun émetteuranalogique, alsouque les chanesnumériques sontémises sur un autre émetteur.	Modifiez l'orientationde votre ANTENNE(voir paragraphe 1bpage 8).
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.Vous habitez en appartement.	Votre systèmed'antenne collectiven'est pas adaptéau numériqueterrestre.	Consultez vosotrepropriétaire ou votre syndic de co-propiété.
Vous receivez parfaitement leschains-analogiques, maisaucune chaîne numérique.	Votre zone n'estpas encorecouverte parle numériqueterrestre.	Aucune solution dansl'immediat. Attendezque votre zone soit couverte.
Vous receivez certaineschains-numériquescorrectement, mais d'autressons mal reçues ou pascrèues du tout. Sur leschains-chines que vous receivez, leniveau de réception n'est pastrès élevé. En analogique,votre image n'est pas parfaite.	Vosés étés situé loinde l'émetteur.	1 - Essayez un amplificateurd'intérieur.2 - Essayez un amplificateur de mât.3 - Procurez-vousune antenne plusperformante.
Vous receivez toutes leschains numériques, maisla réception est perturbée àcertains moments ( quand unapparéil électrique s'allume,par exemple).	Vous étés perturbépar des parasites.	1 - Remplacez lecordon TV qui va dela prise TV à votreadaptateur par uncordon à blindagedenforcé.2 - Remplacezles accessoires(répartiteurs,dérivateurs) par desproduits blindés.3 - Remplacez le cableentre l'antenne et laraise.
Vous receivez certainsmultiplexes (certains canaux)mais d'autres sont perturbésou pas reçus du tout.	Vous étés victimedes'échos.	1 - modifiez légèrementl'orientation del'antenne.2 - remplacez l'antennepar une nouvelle ayantdes grilles anti-échosplus performantes.
Vous receivez certainsmultiplexes (certains canaux)mais les canaux supérieuresà 60 sont perturbés ou pasreçus du tout.	Votre antennecoupe le haut dela bande UHF.	Procurez-vous uneantenne performante sur toute la bande UHF.
Vous receivez les canauxcompris entre 21 et 35, maispas ceux compris entre 36 et69 (ou l'inverse).	Votre antennene capte qu'unepartie de la bande UHF.	Procurez-vous uneantenne prévue pourfonctionner sur toute labande UHF.
Votre réception est correctéla plupart du temps, maiselle est perturbée quand ilpleut, ou à certains momentsapparemment aléatoires.	Vosés enlimite de zone.	Procurez-vousune antenne plusperformante.

Qu'est-ce qu'une réception perturbée en numérique?

En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l'image, ainsi que l'interruption du son, ou des bruits bizarrens qui s'ajoutent au son.

Réception avec antenné d'intérieur?

Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c'est-à-dire avec une antenné d'intérieur. Il est toutfois possible de recevoir correctement avec une antenné d'intérieur si vous étés situés à proximé d'un émetteur. Toutfois, en réception portable, on peut difficilement s'affranchir des parasites ambiants (teléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments.

16 - Glossaire

Adaptateur	Appareil permettant de receiveoir les chanes en clair de la TNT.
Analogue	Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l'arrivée du numérique, l'analogue terrestre est YOU à disparaitre à moyen terme.
Canal	Nombre donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69.
Emetteur	Pylône truffé d'antennes qui retransmet des chanes (numériques ou analogiques) et vers lequel il faut diriger l'antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chanînes disponibles.
EPG	Guide électronique des programmes.
FTA	En clair, gratuite. Vient de l'anglais free-to-air. Notre adaptateur peut receiveoir toutes les chanînes numériques terrestres gratuites et uniquement celles-ci.
Multiplex	En terrestre, ensemble de chanînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2006 et ceux mis en service à partir de mars 2007, la liste des canaux est indiquée en fin de cette notice.
Numérique	Nature des signaux utilisés dans les transmissions modernes. Par rapport à l'analogue, le numérique permet de moins enconnber le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chanînes que l'analogue. Les chanînes numériques existent depuis plusieurs années sur le cable et le satellite. Elle replaceront, à terme, les chanînes analogiques en transmission terrestre. Attention, une même chanîne (ex TF1) peut être émise en analogique et en numérique.
Polarisation	Orientation de l'onde émise par l'émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontally.
Terminal	Equipement final d'une communication. L'adaptateur ZAPBOX est un terminal numérique.
Terrestre	Dans le cas qui nous intéresse, se rapporte aux transmissions dans l'air, par opposition à «câble» ou «satellite».
TNT	Télévision Numérique Terrestre.

Agen

Agglomération

Ajaccio

Baie d'Ajaccio

Lille

Lambersart

Limoges

Agglomération

Annecy	2	3	6	4	6 1	1	4	1	3	2	6	4	1	4	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	6	6
Auxere
Avignon

Châines gratuites :

1	France 2 France 3 France 5 France 4 Arte La Châîne parlementaire
2	Direct 8 TMC i >TELE Europe 2 TV BFM TV Gulli
3	Canal + (plages en clair)
4	M6 W9 NT1
5	tests
6	TF1 NRJ 12

Exemple: TF1 est sur le multiplexe R6.
Elles est donc émise sur le canal 35 à Lille

ASSISTANCE ET CONSEILS

Malgré le solein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontres des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : hotline@metronic. com

IMPORTANT : Dans la partie objet de votre message, veillez à faire apparaitre le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Modèle de l'adaptateur: ZAPBOX HD80 / 2T (441558)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous returner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous returner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Les caractéristiques techniques de l'appareil sont disponibles sur demande, sous conditions.

QUESTIONNAIRE QUALITÉ

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ?

oui

non

Avez-vous dû intervenir sur votre ANTENNE pour capter les chaînes numériques?

oui

non

Si oui, avez-vous eu recours à un installerateur ?

oui

non

Avez vous eu recours à l'assistance téléphonique METRONIC?

oui

non

Si oui, globalement, étes vous satisfait de ce service.

oui

non

Globalement étes-vous satisfait de votre achat ?

oui

non

La notice vous pourrait-il bien réalisée pour installer votre récepteur TNT?

oui

non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

A renvoyer à SAV Metronic, BP 56, La Tombe,

37320 ESVRES SUR INDRE, FRANCE

CERTIFICAT DE GARANTIE

L'adaptateur ZAPBOX HD80 / 2T est garanti un an Pieces et main d'oeuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retard à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et returné auprès de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : ZAPBOX HD80 / 2T (441558)

Date d'achat :

N° de série :

A renvoyer à SAV Metronic, BP 56, La Tombe, 37320 ESVRES SUR INDRE, FRANCE

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retard.

CHARACTERISTIQUES TECHNIQUES

Taille du disque dur 80 Go

Consommation en veille 7W

Consommation en marche 15W

Température de fonctionnement 50°

Alimentation 110/250V;50/60Hz

Tuner Digital Hertz 170-240/460-870MHz

Démodulator Standard DVB-T

Décodage video et audio MPEG2;ML@MP;MPEG1 Layer 2

0892350315

Prix d'applé: 0,34 € TTC la minute depuis un poste fixe.

www.metronic.com

ETRONIC

Node Park Touraine

BP 1 TAUXIGNY

37310 REIGNAC SUR INDRE

CEDEX FRANCE

www.metronic.com
