Type de produit	Kit décodeur satellite TNTSAT avec antenne plate
Marque	METRONIC
Modèle	KIT TNTSAT TERMINAL 441630 + PLATE
Catégorie	Décodeur satellite
Dimensions de l'antenne (approximatives)	Environ 60 cm de diamètre (antenne plate)
Poids de l'antenne	Environ 1,5 kg
Poids du terminal	Environ 0,5 kg
Alimentation du terminal	Adaptateur secteur 230 V AC / 12 V DC (non fourni avec la notice)
Consommation électrique	Environ 15 W
Type de tuner	Satellite DVB-S/S2
Compatibilité TV	PAL / SECAM, péritel 21 broches
Connectique	1 entrée satellite (Fiche F), 1 sortie péritel, 1 sortie HDMI (selon modèle du terminal)
Fonctions principales	Réception des chaînes TNTSAT via satellite Astra, installation guidée, recherche automatique des chaînes
Contenu du kit	Terminal 441630, antenne plate, support de fixation, câble satellite, télécommande, piles, notice
Entretien et nettoyage	Nettoyer l'antenne avec un chiffon doux et sec. Éviter les produits chimiques. Protéger les connecteurs de l'humidité.
Sécurité	Débrancher l'appareil avant tout nettoyage. Ne pas exposer à la pluie ou à l'humidité excessive. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Contacter le service après-vente METRONIC pour les pièces détachées. Réparation par un professionnel recommandée.
Informations générales	Kit conçu pour la réception de TNTSAT via le satellite Astra 19,2° Est. Installation nécessitant un alignement précis de l'antenne.

FOIRE AUX QUESTIONS - KIT TNTSAT TERMINAL 441630 + PLATE METRONIC

Comment installer l'antenne plate du kit ?

Choisissez un emplacement stable et vertical, sans obstacle. Assemblez la parabole selon la notice fournie. Fixez le support au mât ou au mur. Branchez le câble satellite au LNB et au terminal. Orientez l'antenne approximativement vers le sud (Astra 19,2° Est). Suivez la procédure de calage décrite dans la notice pour affiner la réception.

Quel type de câble utiliser pour la connexion satellite ?

Utilisez un câble spécial satellite (coaxial 75 ohms) avec fiches F. Un câble TV standard ne convient pas. Assurez-vous que la tresse n'entre pas en contact avec l'âme centrale lors du montage des fiches.

Comment caler l'antenne pour capter le satellite Astra ?

Après branchement, allumez le terminal et suivez l'écran. Les barres de niveau et de qualité s'affichent. Tournez l'antenne lentement (1 minute par demi-tour) par pas de 2° d'élévation. Quand les barres deviennent vertes, affinez la position. Le terminal confirme 'Vous êtes installé sur ASTRA'. Si un autre satellite est capté, débranchez et recommencez.

Que faire si la barre de qualité est verte mais que l'installation échoue ?

Une barre verte peut indiquer un autre satellite (ex: HotBird). Le terminal affiche 'Vous êtes sur TPS' ou cherche longtemps avant une erreur. Débranchez le terminal, rebranchez-le et recommencez le calage en balayant vers l'ouest pour trouver Astra.

Comment régler la position du LNB ?

Le LNB sort à l'arrière de l'antenne. Desserrez la vis sous le LNB pour le faire pivoter et coulisser. Orientez la fiche F vers le bas. Après avoir fixé l'antenne, affinez la rotation et la profondeur du LNB pour optimiser la qualité de réception.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à molette ou d'une pince pour serrer les écrous, d'un tournevis, d'un cutter pour dénuder le câble, et éventuellement de pâte d'isolation pour protéger le LNB.

Comment protéger le LNB des intempéries ?

Après le calage, isolez le LNB avec de la pâte d'isolation ou du gel silicone pour éviter l'oxydation et les infiltrations d'eau.

Que faire si je ne capte aucune chaîne après l'installation ?

Vérifiez les branchements, l'orientation de l'antenne (sud), et l'absence d'obstacles. Assurez-vous que le câble est en bon état. Recommencez le balayage lentement. Si le problème persiste, contactez le service client.

Puis-je utiliser ce kit avec un autre opérateur que TNTSAT ?

Le kit est spécifiquement conçu pour TNTSAT (Astra 19,2° Est). Il peut capter d'autres satellites si l'antenne est réorientée, mais l'interface et la recherche de chaînes sont optimisés pour TNTSAT.

Le terminal affiche 'Étape 1 terminée', que faire ensuite ?

Cela signifie que l'antenne est correctement calée sur Astra. Suivez les instructions de la notice du terminal (page 11) pour poursuivre l'installation : sélectionnez la langue, effectuez la recherche automatique des chaînes, et finalisez la configuration.

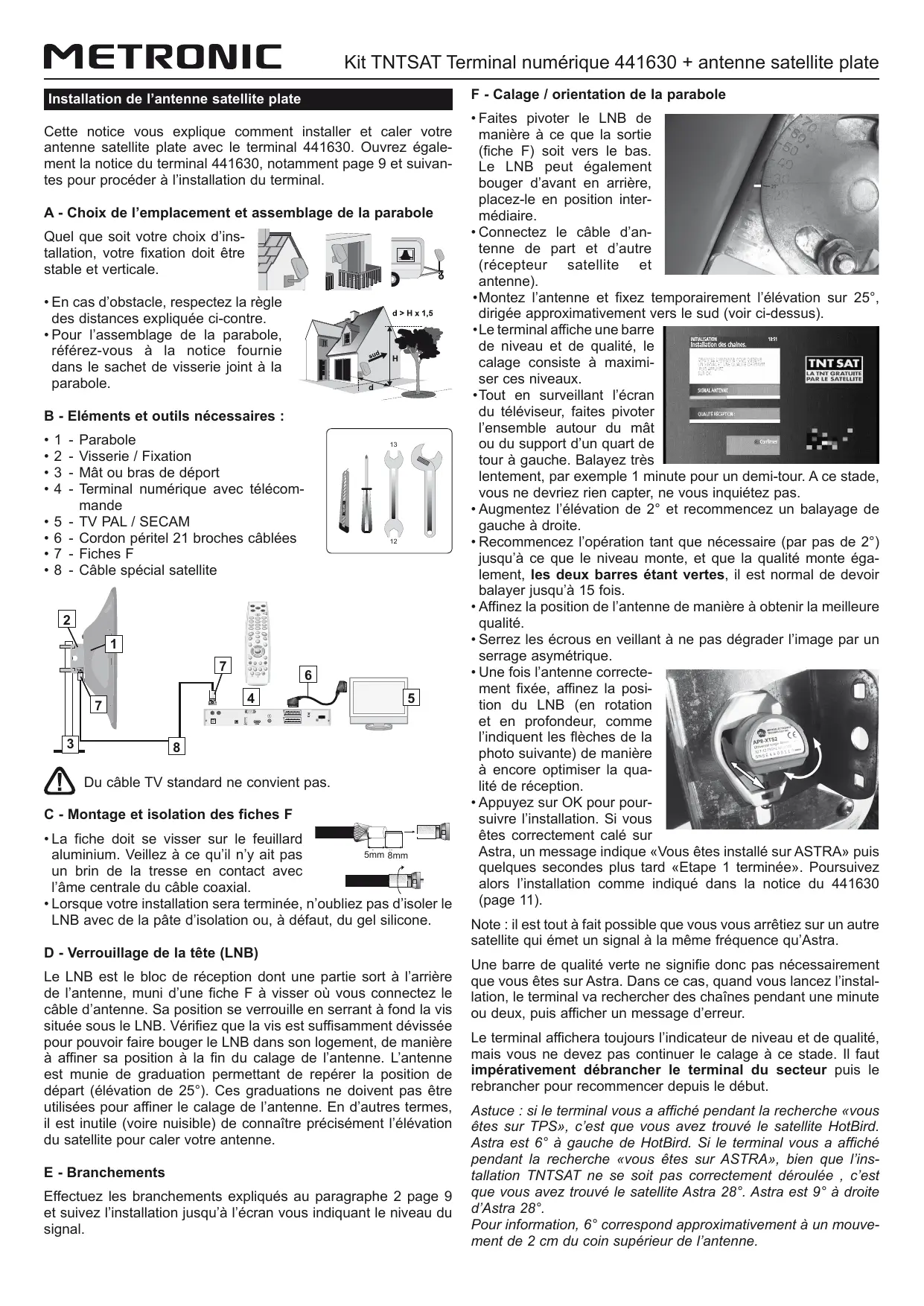

MODE D'EMPLOI KIT TNTSAT TERMINAL 441630 + PLATE METRONIC

Installation de l'antenne satellite plate

Cette notice vous explique comment installer et caler votre antenne satellite plate avec le terminal 441630. Ouvrez également la notice du terminal 441630, notamment page 9 et suivantes pour procéder à l'installation du terminal.

A - Choix de l'emplacement et assemblage de la parabole

Quel que soit votre choix d'installation, votre cor fixation doit être stable et verticale.

• En cas d'obstacle, respectez les règles des distances expliquées ci-contre.
• Pour l'assemblage de la parabole, réferez-vous à la notice fournie dans le sachet de visserie joint à la parabole.

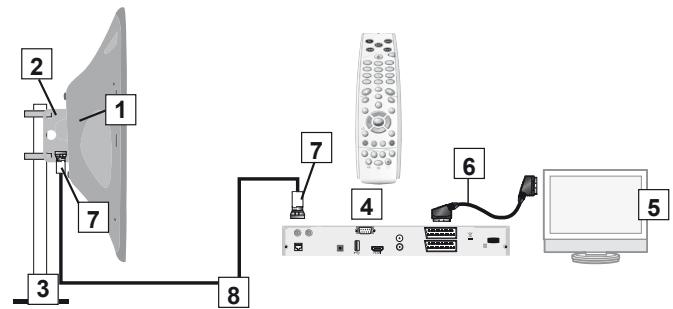

B - Éléments et outils nécessaires :

• 1 - Parabole 2 - Visserie / Fixation 3 - Mât ou bras de déport
• 4 - Terminal numérique avec télécommande
• 5 - TV PAL / SECAM
• 6 - Cordon péritel 21 broches câblées 7 - Fiches F
• 8 - Câble spécial satellite

Un câble TV standard ne convient pas.

La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale du câble coaxial. - Lorsque votre installation sera terminée, n'oubliez pas d'isoler le LNB avec de la pâte d'isolation ou, à défaut, du gel silicone.

D - Verrouillage de la tête (LNB)

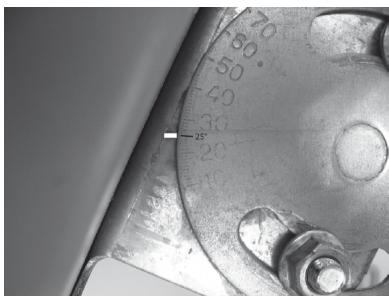

Le LNB est le bloc de réception dont une partie sort à l'arrière de l'antenne, muni d'une fiche F à visser où vous connectez le câble d'antenne. Sa position se verrouille en serrant à fond la vis située sous le LNB. Vérifie que la vis est suffisamment dévissée pour pouvoir faire bouger le LNB dans son logement, de manière à affiner sa position à la fin du calage de l'antenne. L'antenne est munie de graduations permettant de repérer la position de départ (élevation de ). Ces graduations ne doivent pas être utilisées pour affiner le calage de l'antenne. En d'autres termes, il est inutile (voire nuisible) de connaître précisément l'élevation du satellite pour caler votre antenne.

E - branchements

Effectuez les branchements expliqués au paragraphe 2 page 9 et suivez l'installation jusqu'à l'écran vous indiquant le niveau du signal.

F - calage / orientation de la parabole

• Faites pivoter le LNB de manière à ce que la sortie (fiche F) soit vers le bas. Le LNB peut également bouger d'avant en arrière, placez-le en position intermédiaire.
• Connectez le câble d'antenne de part et d'autre (récepteur satellite et antenne).
• Montez l'antenne et fixez temporairement l'élévation, dirigée approximativement vers le sud (voir ci-dessus).

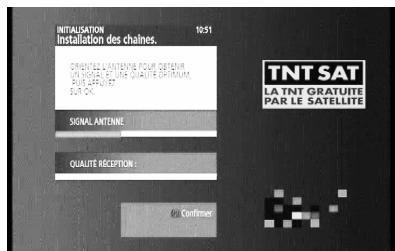

• Le terminal affiche une barre de niveau et de qualité, le calage consiste à maximiser ces niveaux. Tout en surveillant l'écran du téléviseur, faites pivoter l'ensemble autour du mât ou du support d'un quart de tour à gauche. Balayez très

lentement, par exemple 1 minute pour un demi-tour. À ce stade, vous ne devriez rien capter, ne vous inquiétez pas.

• Augmentez l'élévation de et recommencez un balayage de gauche à droite.
• Recommencez l'opération tant que nécessaire (par pas de ) jusqu'à ce que le niveau monte, et que la qualité monte également, les deux barres étant vertes. Il est normal de devoir balayer jusqu'à 15 fois.
• Affinez la position de l'antenne de manière à obtenir la meilleure qualité.
• Serrez les écrous en veillant à ne pas dégrader l'image par un serrage asymétrique.

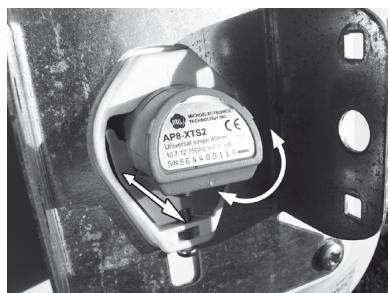

• Une fois l'antenna correctement fixée, affinez la position du LNB (en rotation et en profondeur, comme l'indiquent les flèches de la photo suivante) de manière à encore optimiser la qualité de réception. Appuyez sur OK pour poursuivre l'installation. Si vous êtes correctement calé sur

Astra, un message indique «Vous êtes installé sur ASTRA» puis quelques secondes plus tard «Étape 1 terminée». Poursuivez alors l'installation comme indiqué dans la notice du 441630 (page 11).

Note : il est tout à fait possible que vous vous arrêtiez sur un autre satellite qui émet un signal à la même fréquence qu'Astra.

Une barre de qualité verte ne signifie donc pas nécessairement que vous êtes sur Astra. Dans ce cas, quand vous lancez l'installation, le terminal va rechercher des chaînes pendant une minute ou deux, puis afficher un message d'erreur.

Le terminal affichera toujours l'indicateur de niveau et de qualité, mais vous ne devez pas continuer le calage à ce stade. Il faut impérativement débrancher le terminal du secteur puis le rebrancher pour recommencer depuis le début.

Astuce: si le terminal vous a affiché pendant la recherche «vous êtes sur TPS», c'est que vous avez trouvé le satellite HotBird. Astra est à gauche de HotBird. Si le terminal vous a affiché pendant la recherche «vous êtes sur ASTRA», bien que l'installation TNTSAT ne se soit pas correctement déroulée, c'est que vous avez trouvé le satellite Astra. Astra est à droite d'Astra.

Pour information, correspond approximativement à un mouvement de 2 cm du coin supérieur de l'antenne.
