Type de produit	Antenne extérieure universelle UHF VHF FM
Caractéristiques techniques principales	Compatible avec les bandes UHF, VHF et FM, conçue pour une réception optimale des signaux de télévision et de radio.
Alimentation électrique	Pas d'alimentation électrique nécessaire, fonctionne par réception passive.
Dimensions approximatives	Dimensions non spécifiées, à vérifier selon le modèle exact.
Poids	Poids non spécifié, à vérifier selon le modèle exact.
Compatibilités	Compatible avec la plupart des téléviseurs et récepteurs de radio FM.
Installation	Installation extérieure recommandée pour une meilleure réception, nécessite un mât ou un support.
Entretien et nettoyage	Nettoyer régulièrement pour éviter l'accumulation de saleté, vérifier les connexions.
Pièces détachées et réparabilité	Consultez le fabricant pour la disponibilité des pièces détachées.
Sécurité	Évitez les installations près de lignes électriques, respectez les normes de sécurité lors de l'installation.
Informations générales	Vérifiez la réglementation locale concernant l'installation d'antennes extérieures.

FOIRE AUX QUESTIONS - EXTERIEURE UHF VHF FM UNIVERSELLE METRONIC

Comment installer l'antenne METRONIC EXTERIEURE UHF VHF FM UNIVERSELLE ?

Pour installer l'antenne, suivez les instructions du manuel d'utilisation. Assurez-vous de choisir un emplacement élevé et dégagé, éloigné des obstacles comme les arbres ou les bâtiments.

Quel type de câble dois-je utiliser pour connecter l'antenne à mon récepteur ?

Utilisez un câble coaxial de 75 ohms, tel que le RG6, pour garantir une bonne qualité de signal entre l'antenne et votre récepteur.

Mon signal est faible, que puis-je faire ?

Vérifiez que l'antenne est correctement orientée vers l'émetteur. Assurez-vous également qu'il n'y a pas d'obstacles majeurs et que le câble coaxial est en bon état.

L'antenne est-elle compatible avec tous les types de récepteurs ?

Oui, l'antenne METRONIC EXTERIEURE UHF VHF FM UNIVERSELLE est conçue pour être compatible avec la plupart des récepteurs TV et radios FM.

Puis-je installer l'antenne moi-même ?

Oui, l'installation peut généralement être réalisée par une personne seule, mais il est recommandé d'avoir un assistant pour sécuriser l'antenne pendant le montage.

Comment puis-je améliorer la réception de la radio FM ?

Essayez d'orienter l'antenne verticalement et éloignez-la des appareils électroménagers qui pourraient causer des interférences.

L'antenne est-elle résistante aux intempéries ?

Oui, l'antenne METRONIC est conçue pour résister aux intempéries, mais il est conseillé de la vérifier régulièrement pour s'assurer qu'elle n'a pas subi de dommages.

Que faire si l'antenne ne capte aucun signal ?

Vérifiez toutes les connexions, assurez-vous que l'antenne est correctement installée et orientée, et testez avec un autre récepteur pour exclure un problème de matériel.

Y a-t-il une garantie pour l'antenne METRONIC ?

Oui, l'antenne est généralement couverte par une garantie de 2 ans. Consultez le manuel d'utilisation pour les détails spécifiques de la garantie.

MODE D'EMPLOI EXTERIEURE UHF VHF FM UNIVERSELLE METRONIC

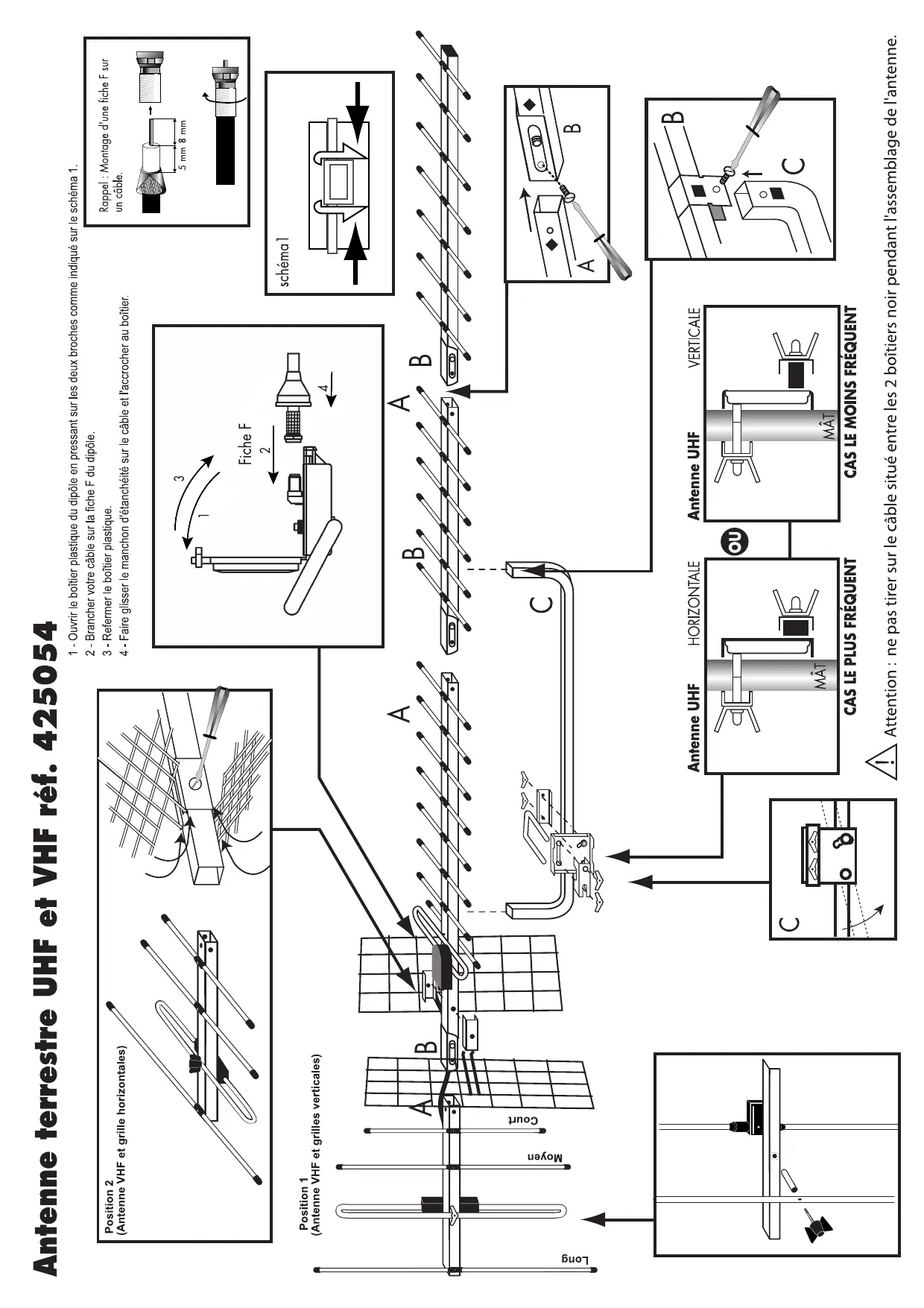

Antenne terrestre UHF et VHF ref. 425054

1

Z - Brancher voyage cable s
3 - Refermer le boftier plastique.
4 - Faire glisser le manchon d'étanchéité sur le cable et l'accrocher au boitier.

1 - Ouvrir le boitier plastique du dipôle en pressant sur les deux broches comme indiqué sur le schéma 1.

Attention: ne pas tirer sur le cable situé entre les 2 boîtiers noir pendant l'assemblage de l'antenne.

1. INTRODUCTION

Toutes nos felicitations pour toutechoix, you venez d'acquérir une antenne de qualite. Nous develloperons, ci-apres, une presentation des produits complémentaires à l'antenne que you venez de you offrir afin d'optimiser your reception. Nous you prsenterons egalement des conseils et astuces afin de you faciliter I'stallation de yote antenne.

2. INSTALLATION

• Suivre attentivement la notice au recto de cette présente feuille.
• Pour le raccordement du cable au boitier (de couleur noire) de l'antenne, utilisez de préference un cable neuf afin d'avoir la(Meilleure réception possible.

• Renseignez-vous sur la polarisation de l'émetteur près de chez vous (vertical, horizontally) car ceci déterminera la façon de-disposer votre ANTENNE (verticalment, horizontallement). Il y a 4 cas : - UHF horizontal (le plus courant) et VHF horizontal. - UHF horizontal et VHF vertical.

• UHF vertical (rare) et VHF horizontal.

• UHF vertical et VHF vertical.

• Si vous reception est suffisante, vous pouvez installer votre ANTENNE sous les combles.

3. COUPLER PLUSIEURS ANTENNES

Tous nos coupleurs sont à passage de courant contin, il s permettent donc de brancher l'alimentation secteur sur une prise 230V facilement accessible (pres du TV, par exemple) et d'assurer le fonctionnement de I'amplificateur situé pres de I'antenne ou dans les combles.

Coupleur 2 entrées universelles C.C. - Réf. 432310 (coupler 1 antenné Réf. 425054 avec 1 autre antenné)

Coupleur 2 entrées UHF/VHF C.C - Réf. 432311

Coupleur 3 entrees UHF/UFH/VHF/C.C - Ref 432123

Pour en savoir plus, n'hésitez pas à demander conseil aux vendeurs de votre magasin.

4. AMPLIFIER LE SIGNAL RECU

Analogue : l'image sur votre téléviseur est neigeuse ou de mauvaise qualite (moirure).
Numérique (TNT) : Pas d'image.
L'émetteur est trop éloigné, de faisible puissance, ou la longueur de votre cable est trop importante. Vous doivent amplifier le signal pour augmenter la qualité de réception.
Remarque : plus l'amplificateur est placé à proximité de l'antenne, meilleure est votre amplification.
Utilisez de préférence si vous en avez la possibilité les amplificateurs extérieurs ;
Kit amplificateur coupleur a reglage de gain (alimentation fournie) 440150
(couple une antennue UHF avec une antennene VHF et amplifie le signal quel que soit le type ou la marque de votre antennene).
- Amplificateur universel à une entree pour tout type d'antenne quel que soit l'émetteur - Réf. 440160. (idéal pour l'antenne Réf. 425054)
Les amplificateurs d'intérêurs (quel que soit le type et la marque de l'antenne)
- Amplificateur d'intérieur, 32 dB, blindé, 1 entrée antenne, 2 sorties TV fiche F, avec alimentation - Réf. 440111
- Amplificateur 30 dB, 2 sorties TV 9,52, avec alimentation - Ref. 440113
- Amplificateur 20 dB maximum (gain réglable), avec alimentation - Réf. 440112.

5. DISTRIBUTER LE SIGNAL

• Utilisez de préférence les répartiteurs en T, blindés, 9,52, soit 1 entrée maje/2sorties fémilles (Réf. 436201), soit 1 entrée fémille/2 sorties maje (Réf. 436211).
• Répartiteurs satellite + terrestre 2 sorties (avec fiche F) - Réf. 436302.
• Répartiteurs satellite + terrerestre 3 sorties (avec fiche F) - Réf. 436303.
• Répartiteurs satellite + terrestre 4 sorties (avec fiche F) - Réf. 436304.

F -IMPORTANT

• Passer le cable au plus court dans l'habitation.
• Ne jamais faire passer le cable dans les conduits de cheminée.
• Voite antenne n'est pas protégée contre la foudre. Si celle-ci s'abat sur suae antenne et que le cable est relié à suae poste TV celui-ci sera définitivement endommagé : pour protégger voote TV utilisez un bouchon de securite - Ref, 438112.
• Fixer le cable coaxial sur le mât à l'aide de ruban adhésiif ou de collier PVC.
• Orientation

Analogique : orienter l'antenne vers l'émetteur ou sur l'écho (regarder les antennes des maisons voisines). Dans tous les cas après avoir déterminé la direction optimale de l'antenne pour avoir la meilleure réception, bloquer les écrous de serrage sur le mât.

Incliner l'antenne (schéma C) pour optimier la réception dans les régions montagneuses.

Numérique (TNT): utiliser la procédure de votre adaptateur TNT.

E - IMPORTANTE
