415022 - Antenne TV METRONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	METRONIC
Modèle	415022
Type de produit	Antenne TV UHF amplifiée
Nombre d'éléments	22
Canaux supportés	21 à 69 (UHF)
Alimentation électrique	230 V~ via coupleur adapté (passage courant continu)
Polarisation	Verticale ou horizontale selon émetteur
Connecteur	Fiche F (dipôle)
Amplificateur intégré	Oui, dans le boîtier
Protection contre la foudre	Non (utiliser bouchon de sécurité réf. 438112)
Température de fonctionnement	Température ambiante extérieure
Utilisation recommandée	Extérieur ou sous comble (si réception suffisante)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas obstruer les ouvertures d'aération
Sécurité	Ne pas exposer à l'eau ou aux flammes ; distance minimale 5 cm autour de l'appareil ; ne pas placer de bougies ou vases
Réparabilité / Pièces détachées	Contacter le SAV METRONIC ; coupleurs et répartiteurs disponibles en magasin (réf. 412311, 412312, 432123, etc.)
Informations générales	Notice de montage incluse ; norme EN 60065

FOIRE AUX QUESTIONS - 415022 METRONIC

Comment brancher l'antenne METRONIC 415022 ?

Branchez votre câble coaxial sur la fiche F du dipôle. Faites glisser le manchon d'étanchéité sur le câble et accrochez-le au boîtier.

Quelle est la polarisation à utiliser ?

La polarisation (verticale ou horizontale) dépend de l'émetteur près de chez vous. Renseignez-vous auprès des antennes voisines ou des données locales.

Puis-je installer l'antenne sous les combles ?

Oui, si votre réception est suffisante. Sinon, une installation extérieure sur un mât est recommandée.

Comment protéger mon téléviseur contre la foudre ?

Utilisez un bouchon de sécurité réf. 438112. L'antenne n'étant pas protégée, la foudre peut endommager le téléviseur si le câble y est relié.

Puis-je brancher un deuxième amplificateur en série ?

Non, cela empêcherait l'alimentation de l'antenne. Ne branchez pas d'amplificateur supplémentaire entre l'antenne et le téléviseur.

Comment orienter l'antenne pour la TNT ?

Utilisez la procédure de votre adaptateur TNT. En analogique, orientez vers l'émetteur ou suivez les antennes voisines. Bloquez les écrous après réglage.

Quels accessoires puis-je utiliser pour coupler plusieurs antennes ?

Utilisez des coupleurs avec passage de courant continu : réf. 412311 (2 entrées UHF/VHF), 412312 (2 entrées UHF), 432123 (3 entrées).

Comment distribuer le signal à plusieurs téléviseurs ?

Utilisez des répartiteurs en T blindés (9,52). Réf. 436201 (1 entrée male/2 sorties femelles) ou 436211 (1 entrée femelle/2 sorties males). Pour satellite + terrestre : réf. 416302-416304.

Quelle est la distance minimale autour de l'appareil pour l'aération ?

5 cm. Ne pas obstruer les ouvertures d'aération avec des objets comme journaux, nappes, rideaux.

Comment entretenir l'antenne ?

Débranchez-la avant tout nettoyage. Utilisez un chiffon sec. Évitez l'eau et les flammes nues à proximité.

MODE D'EMPLOI 415022 METRONIC

Antenne UHF amplifiée 22 éléments canaux 21 à 69

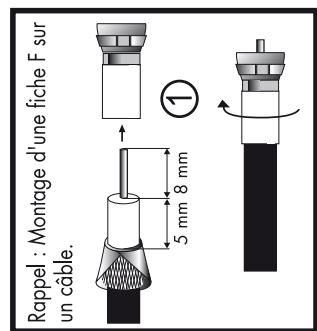

(2) - Branchez votre câble sur la fiche F du dipôle.

(3) - Faites glisser le manchon d'étanchéité sur le cable et accrochez-le au boîtier.

NOTICE DE MONTAGE DES ANTENNES REF. 415022 (UHF/22 ELEMENTS amplifiée) (photo de l'emballage non contractuelle)

1. Introduction

Toutes nos félicitations pour votre choix, vous venez d'acquérir une antenne de qualité. Nous développerons, ci-après, une présentation des produits complémentaires à l'antenne que vous venez d'acquérir afin d'optimiser votre réception. Nous vous présenterons également des conseils et astuces afin de vous faciliter l'installation de votre antenne.

2. Installation

• Suivre attentivement la notice au recto de cette présente feuille.
• Pour le raccordement du cable au boîtier (de couleur noire) de l'antenne, utilisez de préférence un cable neuf afin d'avoir la(Meilleure)réception possible.

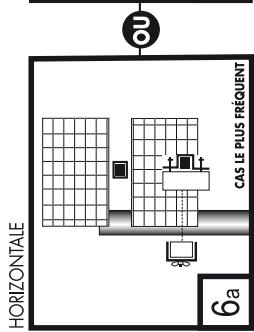

• Renseignez-vous sur la polarisation de l'émetteur près de chez vous (vertical, horizontally) car ceci déterminera la façon de disposer votre antenne (verticalement, horizontally).
• Si votre réception est suffisante, vous pouvez installer votre ANTENNE sous les combles.

3. Coupler plusieurs antennes

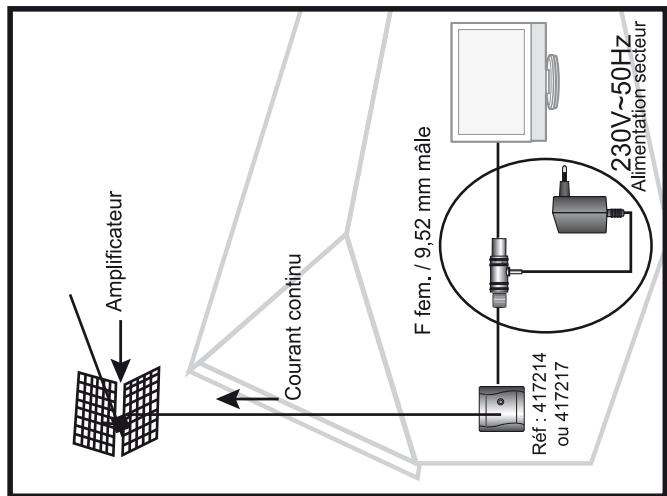

Tous nos coupleurs sont à passage de courant continu, ils permettent donc de brancher l'alimentation secteur sur une prise 230V~ facilement accessible (près du télévisiteur, par exemple) et d'assurer le fonctionnement de l'amplificateur situé dans l'antenne.

• Couplet 2 entrées UHF/VHF C. C - Ref. 412311
• Coupleur 2 entrées UHF C. C./UHF - Réf. 412312
• Coupleur 3 entrées UHF/UHF/VHF/C.C. - Réf. 432123

Pour en savoir plus, n'hésitez pas à demander conseil aux vendeurs de votre magasin.

4. Distributer le SIGNAL

• Utilisez de préférence les répartiteurs en T, blindés, 9,52, soit 1 entrée male / 2 sorties femelles (Réf. 436201), soit 1 entrée femelle / 2 sorties males (Réf. 436211).
• Répartiteurs satellite + terrestre 2 sorties (avec fiche F) - Réf. 416302.
• Répartiteurs satellite + terrestre 3 sorties (avec fiche F) - Réf. 416303.
• Répartiteurs satellite + terrestre 4 sorties (avec fiche F) - Réf. 416304.

• Il ne faut pas brancher un 2ème amplificateur en série (entre l'antenne et le téléviseur) car l'antenne ne serait plus alimentée.
• Passer le cable au plus court dans l'habitation.
• Ne jamais faire passer le cable dans les conduits de cheminée. Votre antenne n'est pas protégée contre la foudre. Si celle-ci s'abat sur votre antenne et que le cable est relié à votre téléviseur, celui-ci sera définitivement endommagé. Pour protéger votre TV, utilisez un bouchon de sécurité - Ref. 438112.
• Fixer le cable coaxial sur le mât à l'aide de ruban adhésif ou de collier PVC.
• Orientation :
• Analogique : orienter l'antenne vers l'émetteur ou sur l'écho (regarder les antennes des maisons voisines). Dans tous les cas, après avoir déterminé la direction optimale de l'antenne pour avoir la meilleure réception, bloquer les écrous de serrage sur le mât. Incliner l'antenne (schéma C) pour optimiser la réception dans les régions montagneuses.
• Numérique (TNT) : utiliser la procédure de votre adaptateur TNT.

FR - Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons notre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des écoulements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. Lorsque la prise d'alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible.
