415035 - Antenne TV METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV
Marque	METRONIC
Modèle	415035
Utilisation	Réception TV analogique et numérique (TNT)
Bandes de fréquence	UHF / VHF
Polarisation	Verticale ou horizontale (ajustable)
Montage	Sur mât, fixation par écrous de serrage
Connecteur	Fiche F pour câble coaxial
Alimentation	Passive (amplification externe possible)
Protection contre la foudre	Non protégée, utiliser bouchon de sécurité (réf. 438112)
Couplage d'antennes	Possible avec coupleurs (réfs. 412311, 412312, 432123)
Amplification	Possible avec amplificateurs (réfs. 410140, 410160, 410150, etc.)
Distribution du signal	Possible avec répartiteurs (réfs. 436201, 436211, 416302, 416303, 416304)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier les connexions régulièrement
Pièces détachées	Disponibles : câbles, connecteurs F, coupleurs, amplificateurs, répartiteurs
Réparabilité	Antenne remplaçable ; les accessoires sont standards
Garantie	Garantie légale de conformité
Instructions d'installation	Suivre la notice ; utiliser un câble neuf ; respecter la polarisation
Conseils d'orientation	Orienter vers l'émetteur ; en zone montagneuse, incliner l'antenne

FOIRE AUX QUESTIONS - 415035 METRONIC

Comment installer l'antenne METRONIC 415035 ?

Suivez la notice au recto. Repérez le sens de montage avec les pastilles bleues et rouges. Utilisez un câble coaxial neuf et une fiche F. Vérifiez la polarisation de l'émetteur (verticale ou horizontale) pour positionner l'antenne correctement.

Peut-on installer l'antenne sous les combles ?

Oui, si la réception est suffisante. Il est recommandé de placer l'antenne au point le plus haut possible pour éviter les obstacles.

Comment coupler plusieurs antennes ?

Utilisez un coupleur à passage de courant continu (réf. 412311, 412312 ou 432123) pour brancher l'alimentation secteur près du téléviseur et alimenter l'amplificateur situé près de l'antenne.

Que faire si l'image est neigeuse (analogique) ou absente (TNT) ?

Cela signifie que le signal est trop faible. Vous devez amplifier le signal. Placez l'amplificateur le plus près possible de l'antenne. Utilisez un kit amplificateur comme la réf. 410140 ou 410160.

Comment protéger mon téléviseur contre la foudre ?

L'antenne n'est pas protégée contre la foudre. Installez un bouchon de sécurité (réf. 438112) sur le câble coaxial pour protéger votre TV en cas d'impact.

Quelle polarisation choisir pour l'antenne ?

Renseignez-vous sur la polarisation de l'émetteur le plus proche : verticale ou horizontale. En général, la TNT utilise la polarisation horizontale, mais cela varie selon les régions.

Comment distribuer le signal à plusieurs téléviseurs ?

Utilisez un répartiteur blindé (ex: réf. 436201 pour une entrée mâle/2 sorties femelles). Pour la distribution satellite+terrestre, utilisez les modèles réf. 416302/416303/416304.

Puis-je utiliser un câble coaxial existant ?

Il est préférable d'utiliser un câble neuf pour garantir la meilleure réception. Si vous réutilisez un câble, vérifiez son état et ses connexions.

Comment orienter l'antenne en zone montagneuse ?

Après avoir déterminé la direction optimale, inclinez l'antenne (schéma 9 de la notice) pour améliorer la réception dans les régions à relief.

Quels accessoires sont compatibles avec cette antenne ?

Cette antenne est compatible avec les coupleurs, amplificateurs et répartiteurs METRONIC listés dans la notice. Assurez-vous qu'ils supportent le passage de courant continu si nécessaire.

MODE D'EMPLOI 415035 METRONIC

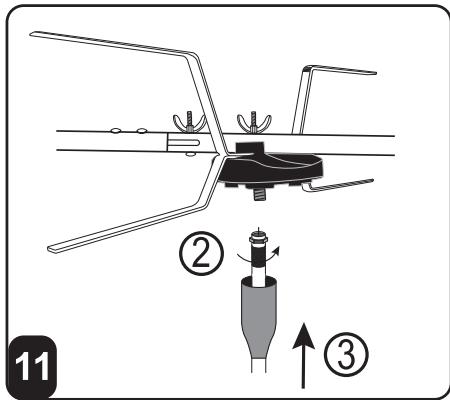

① - Visser la fiche F sur le câble.
② - Branchez votre câble sur la fiche F du dipôle.
③ - Faites glisser le manchon d'étanchéité sur le câble jusqu'au boîtier.

1. INTRODUCTION

Toutes nos félicitations pour votre choix, vous venez d'acquérir une antenne de qualité. Nous développerons, ci-après, une présentation des produits complémentaires à l'antenne que vous venez de vous offrir afin d'optimiser votre réception. Nous vous présenterons également des conseils et astuces afin de vous faciliter l'installation de votre antenne.

2. INSTALLATION

• Suivre attentivement la notice au recto de cette présente feuille. Vous pouvez vous aider des pastilles bleues et rouges pour repérer le sens de montage de votre antenne.
• Pour le raccordement du câble au boîtier (de couleur noire) de l'antenne, utilisez de préférence un câble neuf afin d'avoir la meilleure réception possible.
• Renseignez-vous sur la polarisation de l'émetteur près de chez vous (verticale, horizontale) car ceci déterminera la façon de disposer votre antenne.
• Si votre réception est suffisante, vous pouvez installer votre antenne sous les combles.

3. COUPLER PLUSIEURS ANTENNES

Tous nos coupleurs sont à passage de courant continu, ils permettent donc de brancher l'alimentation secteur sur une prise 230V\~ facilement accessible (près du TV, par exemple) et d'assurer le fonctionnement de l'amplificateur situé près de l'antenne ou dans les combles.

Coupleur 2 entrées UHF/VHF C.C - Réf 412311

Coupleur 2 entrées UHF C.C./UHF - Réf 412312

Coupleur 3 entrées UHF/UHF/VHF/ C.C - Réf 432123

Pour en savoir plus, n'hésitez pas à demander conseil aux vendeurs de votre magasin.

4. AMPLIFIER LE SIGNAL RECU

Analogique : l'image sur votre téléviseur est neigeuse ou de mauvaise qualité (moirure).

Numérique (TNT) : Pas d'image.

L'émetteur est trop éloigné, de faible puissance, ou la longueur de votre câble est trop importante. Vous devez amplifier le signal pour augmenter la qualité de réception. Remarque : plus l'amplificateur est placé à proximité de l'antenne, meilleure est votre amplification. Utilisez de préférence si vous en avez la possibilité les amplificateurs extérieurs :

- Kit amplificateur coupleur à réglage de gain (alimentation fournie) - Réf.410140 (couple une antenne UHF avec une antenne VHF et amplifie le signal quel que soit le type ou la marque de votre antenne)

- Amplificateur universel à une entrée pour tout type d'antenne quel que soit l'émetteur - Réf. 410160

- Kit amplificateur coupleur pour 2 antennes UHF à réglage de gain (alimentation non fournie) - Réf. 410150

Les amplificateurs d'intérieurs (quel que soit le type et la marque de l'antenne)

- Amplificateur d'intérieur ou répartiteur 2 sorties pour combles, 30 dB, blindé, 1 entrée antenne, 2 sorties TV fiche F, avec alimentation - Réf. 410113

- Amplificateur 30 dB, 2 sorties TV 9,52, avec alimentation - Réf. 440113

- Amplificateur 20 dB maximum (gain réglable), avec alimentation - Réf. 440112

5. DISTRIBUER LE SIGNAL

Utilisez de préférence les répartiteurs en T, blindés, 9,52, soit 1 entrée mâle/2sorties femelles (Réf. 436201), soit 1 entrée femelle/ 2 sorties mâles (Réf. 436211).

- Répartiteurs satellite + terrestre 2 sorties (avec fiche F) - Réf. 416302

- Répartiteurs satellite + terrestre 3 sorties (avec fiche F) - Réf. 416303

- Répartiteurs satellite + terrestre 4 sorties (avec fiche F) - Réf. 416304

FR - IMPORTANT

• Passer le câble au plus court dans l'habitation.
• Ne jamais faire passer le câble dans les conduits de cheminée.
• Votre antenne n'est pas protégée contre la foudre. Si celle-ci s'abat sur votre antenne et que le câble est relié à votre poste TV celui-ci sera définitivement endommagé : pour protéger votre TV utilisez un bouchon de sécurité - Réf. 438112.
• Fixer le câble coaxial sur le mât à l'aide de ruban adhésif ou de collier PVC.
• Orientation : - Analogique : orienter l'antenne vers l'émetteur ou sur l'écho (regarder les antennes des maisons voisines). Dans tous les cas après avoir déterminé la direction optimale de l'antenne pour avoir la meilleure réception, bloquer les écrous de serrage sur le mât. Incliner l'antenne (schéma 9) pour optimiser la réception dans les régions montagneuses.
• Numérique (TNT) : utiliser la procédure de votre adaptateur TNT.
