Type de produit	Antenne extérieure UHF Trinappe à fiche F
Caractéristiques techniques principales	Fréquence : UHF, Gain : 10 dBi, Directivité : directionnelle
Alimentation électrique	Pas d'alimentation électrique requise
Dimensions approximatives	Longueur : 80 cm, Largeur : 50 cm, Hauteur : 10 cm
Poids	1,5 kg
Compatibilités	Compatible avec les récepteurs TV UHF
Installation	Installation sur mât ou mur, orientable pour un meilleur signal
Entretien et nettoyage	Nettoyage régulier avec un chiffon doux, vérifier les connexions
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Installer à une distance sécuritaire des lignes électriques, éviter les zones humides
Informations générales utiles	Vérifier la réglementation locale sur l'installation d'antennes extérieures

FOIRE AUX QUESTIONS - EXTERIEURE UHF TRINAPPE A FICHE F METRONIC

Quelle est la portée de l'antenne METRONIC EXTERIEURE UHF TRINAPPE A FICHE F ?

La portée de l'antenne dépend de divers facteurs tels que l'environnement et les obstacles, mais elle peut atteindre jusqu'à 50 km en ligne de vue dégagée.

Comment installer correctement l'antenne METRONIC EXTERIEURE UHF TRINAPPE ?

Installez l'antenne à une hauteur suffisante, loin des obstacles comme les arbres ou les bâtiments, et orientez-la vers l'émetteur pour une meilleure réception.

L'antenne est-elle compatible avec tous les récepteurs ?

Oui, l'antenne METRONIC EXTERIEURE UHF TRINAPPE A FICHE F est compatible avec la plupart des récepteurs UHF équipés d'une prise F.

Que faire si la qualité de réception est mauvaise ?

Vérifiez le câblage, assurez-vous que l'antenne est correctement orientée et testez-la dans différents emplacements. Un amplificateur peut également être nécessaire dans certaines zones.

L'antenne nécessite-t-elle un entretien particulier ?

Il est recommandé de vérifier régulièrement l'état de l'antenne et des connexions, et de nettoyer l'antenne pour éviter les accumulations de poussière et de débris.

Puis-je utiliser cette antenne à l'intérieur ?

Bien que l'antenne soit conçue pour une utilisation extérieure, elle peut être utilisée à l'intérieur, mais la réception sera généralement moins bonne en raison des murs et des obstacles.

Quel type de câble dois-je utiliser avec cette antenne ?

Utilisez un câble coaxial de qualité adapté aux applications UHF, de préférence de type RG-6 ou RG-11 pour minimiser les pertes de signal.

L'antenne est-elle résistante aux intempéries ?

Oui, l'antenne METRONIC EXTERIEURE UHF TRINAPPE est conçue pour résister aux intempéries, mais il est conseillé de la vérifier régulièrement pour détecter tout signe d'usure.

MODE D'EMPLOI EXTERIEURE UHF TRINAPPE A FICHE F METRONIC

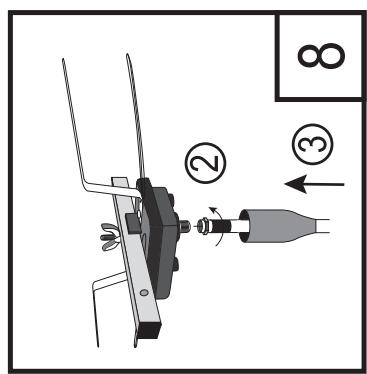

Visser la fiche F sur le câble.

(2) - Branchez votre câble sur la fiche F du dipôle.

(3) - Faites glisser le manchon d'étanchéité sur le cable jusqu'au boîtier.

1. Introduction

Toutes nos félicitations pour votre choix, vous venez d'acquérir une antenne de qualité. Nous développerons, ci-après, une présentation des produits complémentaires à l'antenne que vous venez de vous offrir afin d'optimiser votre réception. Nous vous présenterons également des conseils et astuces afin de vous faciliter l'installation de votre antenne.

2. Installation

• Suivre attentivement la notice au recto de cette présente feuille.
• Pour le raccordement du câble au boîtier (de couleur noire) de l'antenne, utilisez de préférence un câble neuf afin d'avoir la meilleure réception possible.
• Renseignez-vous sur la polarisation de l'émetteur près de chez vous (vertical, horizontal) car ceci déterminera la façon de disposer votre antenne (verticalement - schéma 7b, horizontalement - schéma 7a).
• Si votre réception est suffisante, vous pouvez installer votre antenne sous les combles.

3. Coupler plusieurs antennes

Tous nos coupleurs sont à passage de courant continu, ils permettent donc de brancher l'alimentation secteur sur une prise 230V~ facilement accessible (près du TV, par exemple) et d'assurer le fonctionnement de l'amplificateur situé près de l'antenne ou dans les combles.

Coupleur 2 entrées UHF/VHF - Ref. 412311

Coupleur 2 entrées UHF C. C./UHF - Réf. 412312

Coupleur 3 entrées UHF/UHF/VHF/C.C. - Ref. 432123

Pour en savoir plus, n'hésitez pas à demander conseil aux vendeurs de votre magasin.

4. Amplifier le SIGNAL RECU

Analogue : l'image sur votre téléviseur est neigeuse ou de mauvaise qualité (moirure). Numérique (TNT) : Pas d'image. L'émetteur est trop éloigné, de faible puissance, ou la longueur de votre câble est trop importante. Vous devez amplifier le signal pour augmenter la qualité de réception. Remarque : plus l'amplificateur est placé à proximité de l'antenne, meilleure est votre amplification. Utilisez de préférence si vous en avez la possibilité les amplificateurs extérieurs ; Kit amplificateur coupleur à réglage de gain (alimentation fournie) 410140 (couple une antenne UHF avec une antenne VHF et amplifie le signal quel que soit le type ou la marque de votre antenne). - Amplificateur universel à une entrée pour tout type d'antenne quel que soit l'émetteur - Ref. 410160. Kit amplificateur coupleur pour 2 antennes UHF à réglage de gain (alimentation non fournie) - Réf. 410150 Les amplificateurs d'intérieurs (quel que soit le type et la marque de l'antenne) - Amplificateur d'intérieur ou répartiteur 2 sorties pour combles, 30 dB, blindé, 1 entrée antenne, 2 sorties TV fiche F, avec alimentation - Réf. 410113 - Amplificateur 30 dB, 2 sorties TV 9,52, avec alimentation - Ref. 440113 - Amplificateur 20 dB maximum (gain régable), avec alimentation - Réf. 440112.

5. Distributer le SIGNAL

• Utilisez de préférence les répartiteurs en T, blindés, 9,52, soit 1 entrée maje/2 sorties fémelles (Réf. 436201), soit 1 entrée fémelle/2 sorties males (Réf. 436211).
• Répartiteurs satellite + terrestre 2 sorties (avec fiche F) - Réf. 416302.
• Répartiteurs satellite + terrestre 3 sorties (avec fiche F) - Réf. 416303.
• Répartiteurs satellite + terrestre 4 sorties (avec fiche F) - Réf. 416304.

F - important

• Passer le câble au plus court dans l'habitation.
• Ne jamais faire passer le cable dans les conduits de cheminée.
• Pour protéger libre TV, utilisez un bouchon de sécurité - Ref. 438112.
• Fixer le câble coaxial sur le mât à l'aide de ruban adhésif ou de collier PVC.
• Orientation :

Analogique : orienter l'antenne vers l'émetteur ou sur l'écho (regarder les antennes des maisons voisines). Dans tous les cas, après avoir déterminé la direction optimale de l'antenne pour avoir la meilleure réception, bloquer les écrous de serrage sur le mât.

Incliner l'antenne (schéma C) pour optimiser la réception dans les régions montagneuses.

Numérique (TNT) : utiliser la méthode de votre adaptateur TNT.
