MODE D'EMPLOI 441360 METRONIC

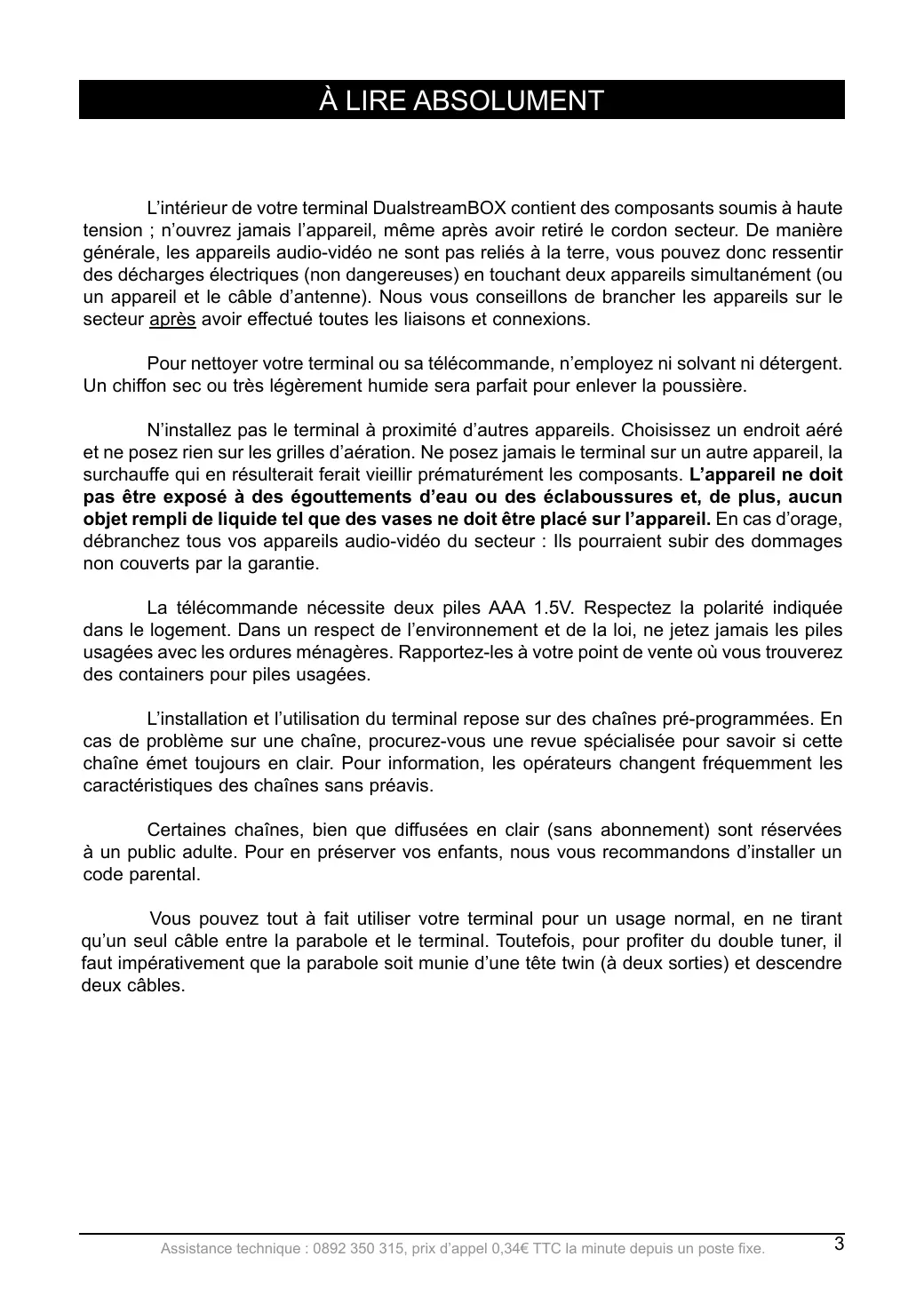

MET627 DiSE qC1.0 À LIRE ABSOLUMENT L’intérieur de votre terminal DualstreamBOX contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions. Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière. N’installez pas le terminal à proximité d’autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d’aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résulterait ferait vieillir prématurément les composants. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et, de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. En cas d’orage, débranchez tous vos appareils audio-vidéo du secteur : Ils pourraient subir des dommages non couverts par la garantie. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l’environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées. L’installation et l’utilisation du terminal repose sur des chaînes pré-programmées. En cas de problème sur une chaîne, procurez-vous une revue spécialisée pour savoir si cette chaîne émet toujours en clair. Pour information, les opérateurs changent fréquemment les caractéristiques des chaînes sans préavis. Certaines chaînes, bien que diffusées en clair (sans abonnement) sont réservées à un public adulte. Pour en préserver vos enfants, nous vous recommandons d’installer un code parental. Vous pouvez tout à fait utiliser votre terminal pour un usage normal, en ne tirant qu’un seul câble entre la parabole et le terminal. Toutefois, pour profiter du double tuner, il faut impérativement que la parabole soit munie d’une tête twin (à deux sorties) et descendre deux câbles. Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

La programmation du terminal se fait par l’intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l’accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu. Par exemple, lorsque vous lirez :

• Allez dans : MENU / Menu d’installation / Installation Antenne, c’est équivalent à :
• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche pour sélectionner le menu Menu d’installation.
• Appuyez sur la touche pour sélectionner le sousmenu Installation Antenne.
• Appuyez sur OK pour valider.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur.
• Vous aurez parfois à faire un choix entre 2 propositions. Pour ce faire, utilisez les flèches pour sélectionner votre choix en jaune, puis appuyez sur OK. Ce symbole est utilisé à plusieurs reprises dans cette notice. Prêtez toute l’attention nécessaire au texte important qu’il repère.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe. SOMMAIRE 1 Conseils d’installation page 06 2 Installation d’une parabole fixe sur un satellite page 10 3 Installation sur plusieurs satellites page 11 4 Branchement avec une parabole fixe déjà calée sur un satellite page 13 5 Branchement sur un système bi-tête Astra 19,2° + Hot Bird déjà calé page 13 6 Description de la télécommande page 14 7 Description du terminal page 15 8 Utilisation au quotidien page 16 9 Accéder à une chaîne page 16 10 Ajouter des chaînes page 16 11 Modifier / Organiser les chaînes / Gérer les favoris page 18 12 Réglages divers page 20 13 Réinitialiser le terminal page 20 14 Branchement et utilisation avec un magnétoscope page 21 15 Utilisation avec un transmetteur vidéo page 21 16 Timer page 21 17 En cas de problème page 22 Questionnnaire qualité page 23 Assistance et conseil page 25 Guide des chaînes page 27 Raccourci d’installation : Achat du terminal seul (votre parabole est déjà calée) page 13 Achat du terminal + parabole : Conseils d’utilisation page 06 Parabole fixe mono-tête page 10 Parabole fixe bi-tête page 13 Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

1 - Conseils d’installation

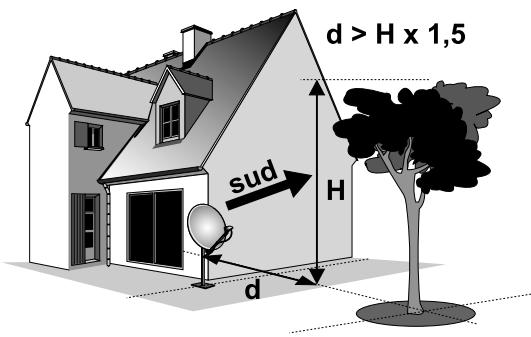

A - Choix de l’emplacement et assemblage de la parabole Quel que soit votre choix d’installation, votre fixation doit être stable et verticale. En cas d’obstacle, respectez la règle des distances expliquée ci-dessous. Exemple : Si la parabole est à 3 m du sol, un arbre de 7 m de haut doit être à plus de 6 m (7-3=4, 4x1,5=6). Pour l’assemblage de la parabole, référez-vous à la notice fournie dans le sachet de visserie joint à la parabole. ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s’avérer coupant.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe. B - Eléments et outils nécessaires :

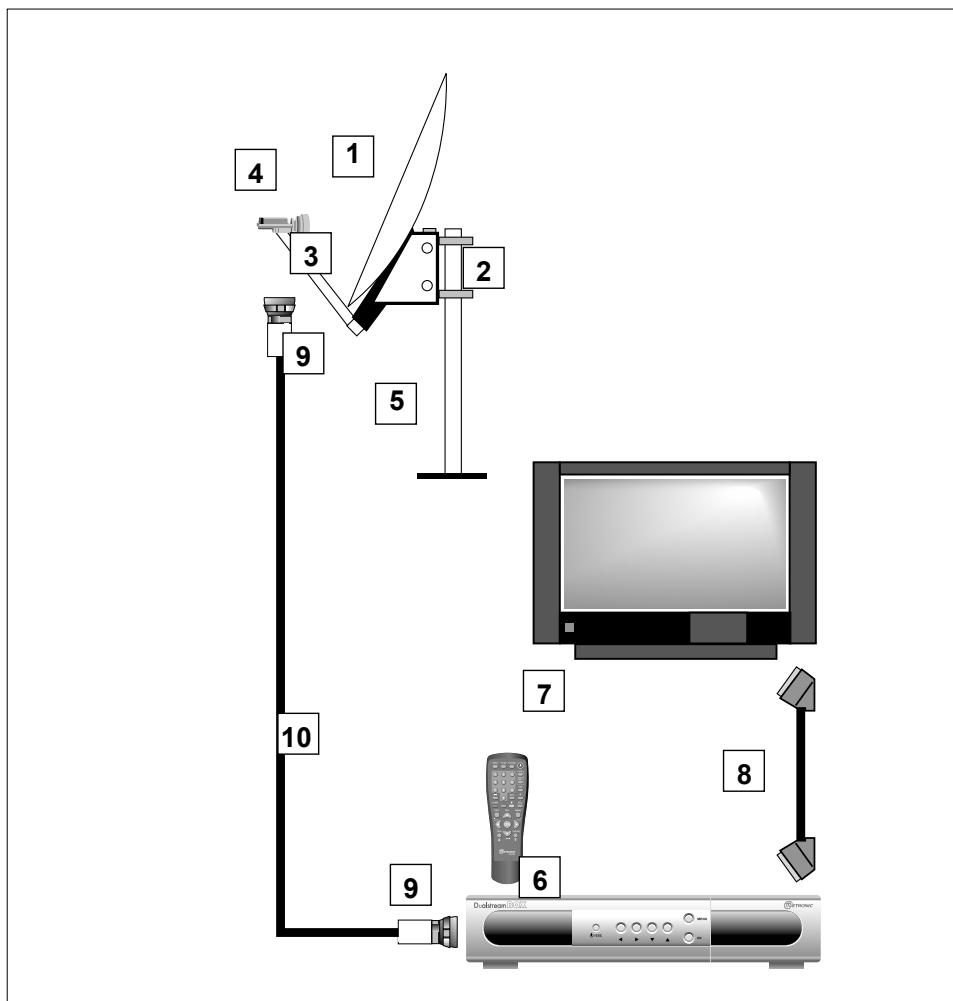

12 mm 10 mm Parabole Visserie / Fixation Bras d’offset LNB universel Mât ou bras de déport Ø minimum recommandé : 40 mm Terminal numérique avec télécommande

Cordon péritel 21 broches câblées Fiches F Câble spécial satellite, du câble TV standard ne convient pas. Dans cet exemple, un seul câble relie le LNB universel et le terminal. C’est suffisant pour le calage. Toutefois, pour profiter du double tuner, il faut impérativement que la parabole soit munie d’une tête twin (à deux sorties) et descendre deux câbles.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

C - Montage et isolation des fiches F

• La fiche doit se visser sur le feuillard aluminium que vous aurez retroussé sur la gaine extérieure. Veillez à ce qu’il n’y ait pas un brin de la tresse en contact avec l’âme centrale du câble coaxial.
• Lorsque votre installation sera terminée, n’oubliez pas d’isoler le LNB avec de la pâte d’isolation ou, à défaut, du gel silicone (voir photo ci-contre). Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie. 5 mm 8 mm D - Montage du LNB

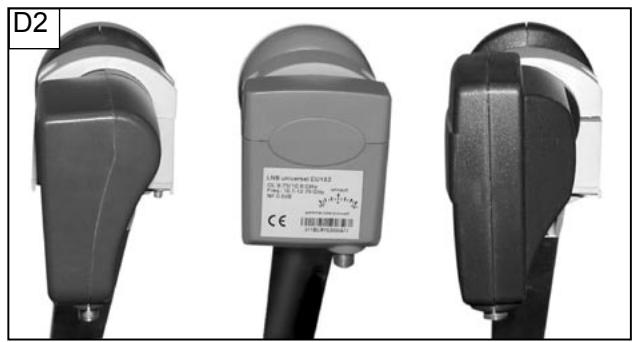

• Il doit être positionné verticalement. Voir schéma D2 (le câble part verticalement). Ne jamais enlever le capuchon de protection du cornet.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe. E - Chaînes et satellites pré-programmés Votre terminal est livré pré-programmé sur les principaux satellites disponibles en Europe. Certains satellites nécessitent une parabole d’un mètre, vous ne pourrez donc pas les recevoir avec une parabole de taille inférieure, même si ce satellite apparaît dans la liste des chaînes pré-programmées. Ces chaînes vous serviront à pointer votre parabole vers le satellite que vous souhaitez. Le Tableau 1 donne la taille requise de la parabole, en France, pour chaque satellite, ainsi que la chaîne de référence qui vous servira pour le calage. Tableau 1 : chaînes de référence (*) les numéros de chaînes valent pour la liste TV en sortie d’usine. Si vous modifiez la programmation, ces numéros de chaînes ne sont plus valables. Notes importantes :

• Le Tableau 1 ne mentionne pas les satellites qui n’émettent pas (ou très peu) en numérique clair.
• Les chaînes de références ont été validées au moment de la rédaction de cette notice, nous ne pouvons vous assurer de leur pérennité. En cas de problème lors de la recherche d’un satellite, procurez-vous une revueNom spécialisée pour vérifier que* laNom chaîne est satellite Position N° chaîne chaîne Freq référence / Pol / SR Atlantic Bird 3 5°W 80 cm France 2 11590 V 20000 toujours émise en clair. Hot Bird 13°E 80 cm ZDF 11051 H 27500 Astra 19 19°E

• Pour le calage, vous devez impérativement savoir quel satellite vous souhaitez recevoir. Eutelsat W2 16°E 95 cm Kanal 3 11301 V 30000 En cas d’hésitation, consultez la liste pré-programmées en fin 11281 de notice. Vous Eutelsatdes W3 chaînes 7°E 80 cm M6 Suisse V 27500 28°Echaînes 80 cm qui660 12050 V 27500 pourrez alors choisir le satellite enAstra fonction des vousCNN intéressent. Sirius 2 Hispasat 30.0 Turk 1C 42.0 4°E 30°E 42°E 80 cm 80 cm 80 cm

NOVY KANAL Andalucia TV TRT 1 11766 H 27500 11810 V 27500 11094 V 27500 F - Choix de la langue Au premier allumage, vous devez sélectionner votre langue avec les flèches et valider par la touche verte. Si ce choix ne vous est pas proposé, il est fortement recommandé de procéder à une réinitialisation du terminal (voir paragraphe 13, page 20). Ce choix est également à faire après une réinitialisation usine.Si vous utilisez un commutateur DiSEqC 1.0, vous pouvez choisir sur la page d’accueil la configuration des entrées. Si vous n’avez pas de commutateur ou ne savez pas quoi régler, ne vous inquiétez pas, vous pourrez refaire ces réglages par la suite, ça n’empêchera pas de faire le calage. Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

2 - Installation d’une parabole fixe sur un satellite

Lisez les conseils d’installation, et particulièrement le paragraphe B. Pour le calage, un seul câble de descente suffit. A - Branchements Le terminal étant débranché du secteur, connectez directement le LNB à l’entrée LNB (A) du terminal. Reliez le téléviseur à la sortie péritel TV du terminal. Allumez le téléviseur et branchez le terminal sur le secteur. Mettez l’interrupteur sur ON et appuyez sur la touche de la télécommande, le voyant vert en façade s’allume. Si le téléviseur n’affiche pas un écran noir avec un message «pas de signal», vérifiez les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). B - Calage / orientation de la parabole Repérez dans le Tableau 1 (page 9) le numéro de la chaîne de référence du satellite que vous souhaitez capter. Tapez sur la télécommande le numéro de cette chaîne.

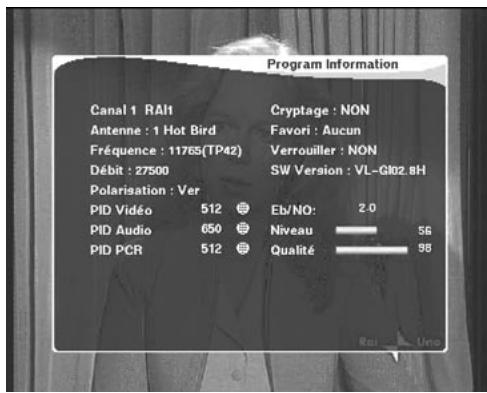

• Appuyez sur la touche INFO de la télécommande pour faire apparaître l’indicateur de niveau et de qualité. Cet indicateur indique normalement 0% de qualité ; le calage consistera à orienter la parabole pour rendre le niveau maximum puis la qualité. Le niveau absolu n’a pas d’importance. Ce qui compte c’est sa variation. Quand vous vous approchez d’un satellite, le niveau augmente. Quand la qualité augmente, c’est généralement qu’on est sur le bon satellite.
• Positionnez la parabole verticalement (les graduations à l’arrière indiquent 20-25°) et dirigez-la approximativement vers le sud. Faites un balayage lent (une vingtaine de secondes) d’un quart de tour à gauche puis un quart de tour à droite tout en surveillant le téléviseur. L’indicateur ne devrait pas «décoller» à ce stade.
• Inclinez la parabole de 2 degrés (environ 2 cm sur le dessus de la parabole) vers le haut et recommencez le même balayage.
• Procédez ainsi par pas de 2 degrés jusqu’à ce que l’indicateur monte et que la chaîne apparaisse. Serrez définitivement tous les écrous, sauf ceux qui fixent le LNB dans son support. Si l’indicateur augmente, mais qu’aucune image n’apparaît en arrière-plan, c’est que vous êtes sur un autre satellite, il faut continuer à balayer. C - Réglage de la contre polarisation Faites tourner le LNB dans son support et dans le sens des aiguilles d’une montre de quelques degrés pour encore augmenter le niveau de signal. Si le signal diminue, tournez dans l’autre sens.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe. Une fois le meilleur signal obtenu, serrez définitivement les vis de serrage du support LNB. Votre installation est terminée. Appuyez sur EXIT pour effacer la bannière d’information. Vous pouvez maintenant regarder toutes les chaînes du satellite sur lequel vous venez de pointer la parabole. D - Connexion du double tuner Si vous avez installé un LNB twin, reliez la deuxième sortie du LNB à l’entrée LNB (B) du terminal. Vous relierez également la péritel VCR à votre magnétoscope, comme expliqué plus loin dans cette notice.

3 - Installation sur plusieurs satellites

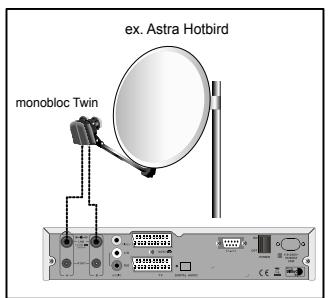

A - Installation d’un monobloc Astra / HotBird Si le terminal a les réglages d’usine (neuf ou après une réinitialisation), vous n’avez pas besoin de modifier la programmation pour installer un monobloc. Il suffit d’accepter les paramètres par défaut proposés lors de l’installation de l’appareil (Hot Bird = Port A, Astra 19 = Port B). Dans ce cas, installez le monobloc comme indiqué sur le schéma ci-contre, et calez la parabole sur HotBird comme expliqué au paragraphe précédent. Pour le cas général, ce paragraphe explique comment programmer le terminal pour un monobloc ou un commutateur DiSEqC 1.0. Attention, si vous souhaitez profiter du double tuner, il faut un monobloc double sortie.

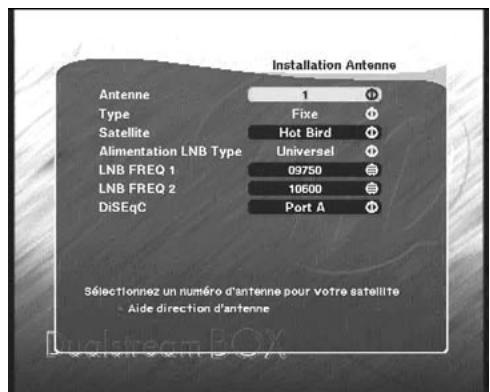

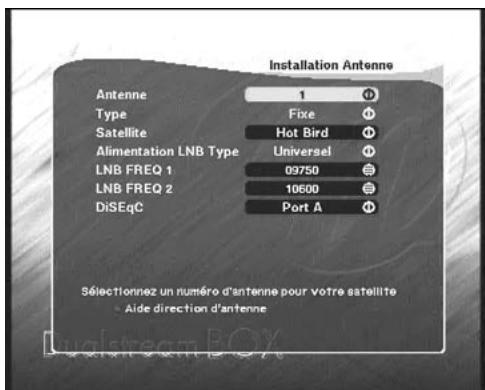

• Allez dans MENU / Menu d’installation / Installation Antenne.
• Sur la ligne Antenne, sélectionnez 1 avec les flèches
• Sur la ligne Satellite, si nécessaire, sélectionnez Hot Bird avec les flèches
• Sur la ligne DiSEqC, sélectionnez Port A avec les flèches
• Sélectionnez de la même manière le satellite 2, Astra 19, sur le Port B.
• Appuyez sur EXIT, confirmez sur OK et appuyez deux fois sur EXIT pour quitter et sauvegarder. Calage
• Installez le monobloc comme schématisé ci-dessus.
• Faites le calage sur HotBird comme pour une parabole fixe (voir page 10).
• Vérifiez que vous captez les chaînes d’Astra. Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

• Si nécessaire, affinez le calage pour capter correctement les deux satellites. Vous pouvez maintenant regarder les chaînes pré-programmées d’Astra 19.2 et Hot Bird (voir «utilisation au quotidien» paragraphe 8, page 16). Attention : certains monoblocs ont une commande inversée. Il peut être alors nécessaire d’inverser Port A et Port B. B - Installation d’un commutateur DiSEqC 1.0 Si vous installez deux paraboles, ou plus, il faut relier toutes les têtes à un commutateur pour ne descendre qu’un seul câble par tuner, donc deux câbles. Installez et calez chaque parabole comme si elle était seule, en reliant directement son LNB à l’entrée du terminal. Une fois toutes les paraboles installées et calées, modifiez la programmation du terminal (voir ci-dessous) pour associer chaque satellite visé à la bonne entrée du commutateur. Exemple de réception pour Astra et HotBird. Astra étant sur l’entrée B et Hotbird sur l’entrée A : Programmation
• Allez dans MENU / Menu d’installation / Installation Antenne.
• Sur la ligne Antenne, sélectionnez 1 avec les flèches
• Sur la ligne Satellite, si nécessaire, sélectionnez Hot Bird avec les flèches
• Sur la ligne DiSEqC, sélectionnez Port A avec les flèches
• Sélectionnez de la même manière le satellite 2, Astra 19, sur le Port B.
• Appuyez sur EXIT, confirmez sur OK et appuyez deux fois sur EXIT pour quitter et sauvegarder. Note : nous vous déconseillons formellement de changer la numérotation des satellites. En d’autres termes, gardez 1 : HotBird, 2 : Astra 19 etc. Vous pouvez maintenant regarder les chaînes d’Astra 19 et Hotbird (voir «utilisation au quotidien» page 16). C - Installations sur deux satellites ex. Astra Hotbird ex. Hotbird - Astra 28 monobloc Twin

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

4 - Branchement avec une parabole fixe déjà calée sur un satellite

Note 1 : si votre parabole est actuellement pointée vers Atlantic Bird 3 (Telecom 2C = chaînes nationales en analogique clair), vous n’aurez accès qu’à très peu d’autres chaînes en numérique. Nous vous conseillons alors d’installer une autre parabole pour conserver les chaînes nationales en analogique et regarder d’autres chaînes en numérique. Note 2 : à l’heure où nous écrivons ces lignes, les chaînes de France Télévision (France 2, France 3, ARTE, ...) sont disponibles en numérique clair sur Atlantic Bird 3. Si c’est toujours le cas quand vous lirez cette notice, sachez que cette transmission n’est pas garantie, l’opérateur n’est pas tenu de la maintenir. Le terminal étant débranché du secteur, connectez directement le LNB à l’entrée LNB (A) du terminal. Reliez le téléviseur à la sortie péritel TV du terminal. Pour l’instant, ne reliez aucun autre appareil en série sur la sortie IF OUT du terminal. Allumez le téléviseur, branchez le terminal sur le secteur. Mettez l’interrupteur sur la position ON et appuyez sur la touche votre télécommande, le voyant vert en façade s’allume. Regardez dans la liste des chaînes pré-programmées à la fin du manuel. Vous pouvez sélectionner et visualiser les chaînes du satellite vers lequel est orientée votre parabole.

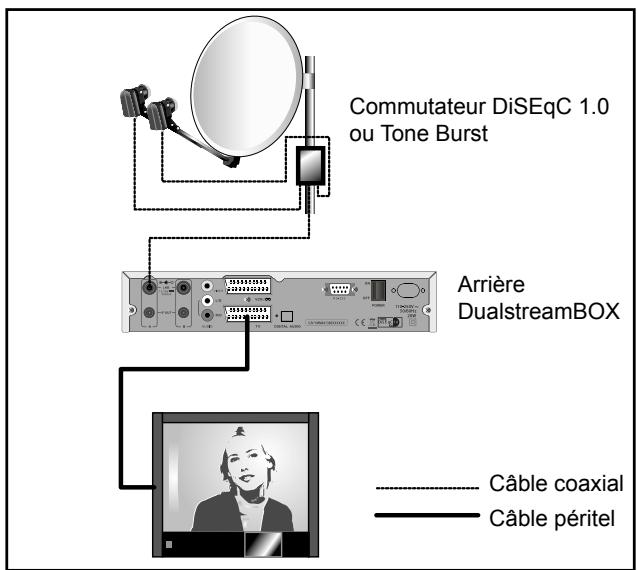

5 - Branchement sur un système bi-tête Astra 19,2° + Hotbird déjà calé

Branchez les câbles et les cordons comme indiqué sur la figure ci-dessous. Il est utile de savoir sur quelles entrées du commutateur sont reliées les têtes Astra et Hotbird. Si vous ne le savez pas et que l’installation est difficilement accessible, essayez les 2 combinaisons possibles : Astra sur Port B et HotBird sur Port A ou l’inverse. Pour programmer votre terminal, suivez les indications du paragraphe 3 page 11. Attention : vous ne devez pas toucher aux réglages de la parabole ni au commutateur, il faut seulement programmer votre terminal DualstreamBOX. Commutateur DiSEqC 1.0 ou Tone Burst Arrière DualstreamBOX Câble coaxial Câble péritel Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

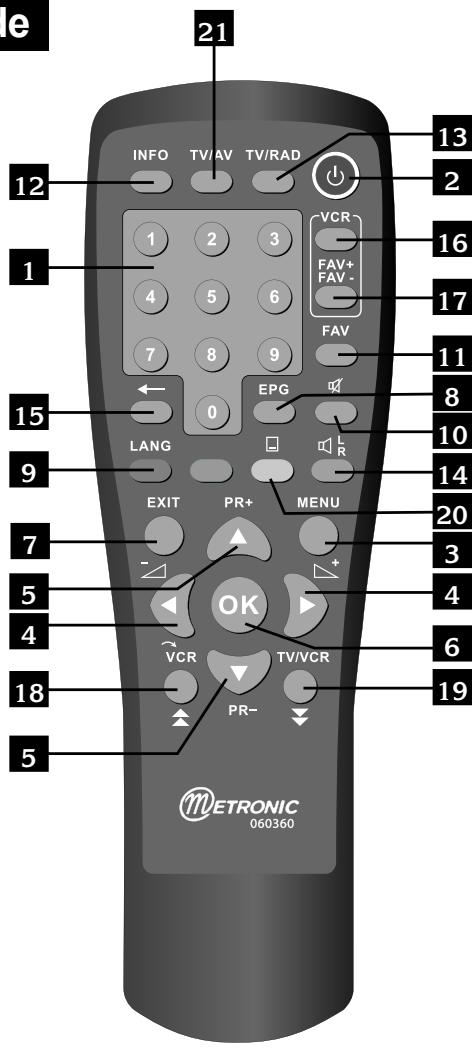

6 - Description de la télécommande

Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques. Touche marche / arrêt. Permet de mettre en veille le terminal ou de l’allumer. Touche MENU. Permet d’entrer dans le menu principal. TouchesVOL. Permet de régler le volume en utilisation normale. Dans le menu, permet de modifier les différents paramètres. TouchesPR. En utilisation normale, un appui fait changer de chaîne. Dans les menus, permet de passer d’une ligne à la suivante. Touche OK. Permet d’afficher la liste des chaînes. Validation dans les menus. Touche EXIT. Permet de revenir à la chaîne en cours ou de revenir au menu précédent. Touche EPG (guide électronique des programmes). Fait apparaître le programme en cours et les programmes suivants, lorsque ces informations sont transmises par la chaîne. Appuyer sur OK pour sélectionner la chaîne ou l’émission que vous voulez regarder. Touche LANG. Lorsque plusieurs voies audio sont transmises (cas d’Euronews sur Hot Bird, par exemple) permet de choisir la langue de l’émission. Touche «MUTE». Un appui permet de couper le son. Un deuxième appui revient en mode normal. Touche FAV. Pour accéder aux chaînes favorites. Touche INFO. Affiche des paramètres techniques sur la chaîne en cours ainsi que le niveau de signal. Touche TV/RAD. Pour basculer du mode TV au mode Radio et inversement. Touche AUDIO. Pour choisir entre le mode Stéréo, mono droit ou mono gauche. Sauf exception rarissime, il faut laisser sur Stéréo.

15 Touche “Retour”. Pour accéder à la chaîne précédemment regardée. 16 Touche VCR / FAV+. Permet d’afficher la chaîne suivante du groupe Favoris 1 sur la péritel magnétoscope. Voir le paragraphe dédié au fonctionnement avec un transmetteur vidéo pour plus de détail. 17 Touche VCR / FAV-. Même fonctionnement que la touche 16, mais affiche la chaîne précédente. 18 Touche --> VCR. Pour envoyer au magnétoscope la chaîne que vous regardez actuellement à la télé. Sert également à remonter d’une page dans les longues listes. 19 Touche TV / VCR. Pour visualiser sur le téléviseur l’image qui est envoyée au magnétoscope (mode SLAVE). Appuyez à nouveau sur cette touche pour revenir en mode normal (mode MASTER). Sert également à descendre d’une page dans les longues listes. 20 Touche télétexte (active si magazine diffusé). 21 Touche TV/AV. Un premier appui relâche la commutation TV, ce qui permet de regarder une chaîne du râteau. Un deuxième appui force l’entrée VCR.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

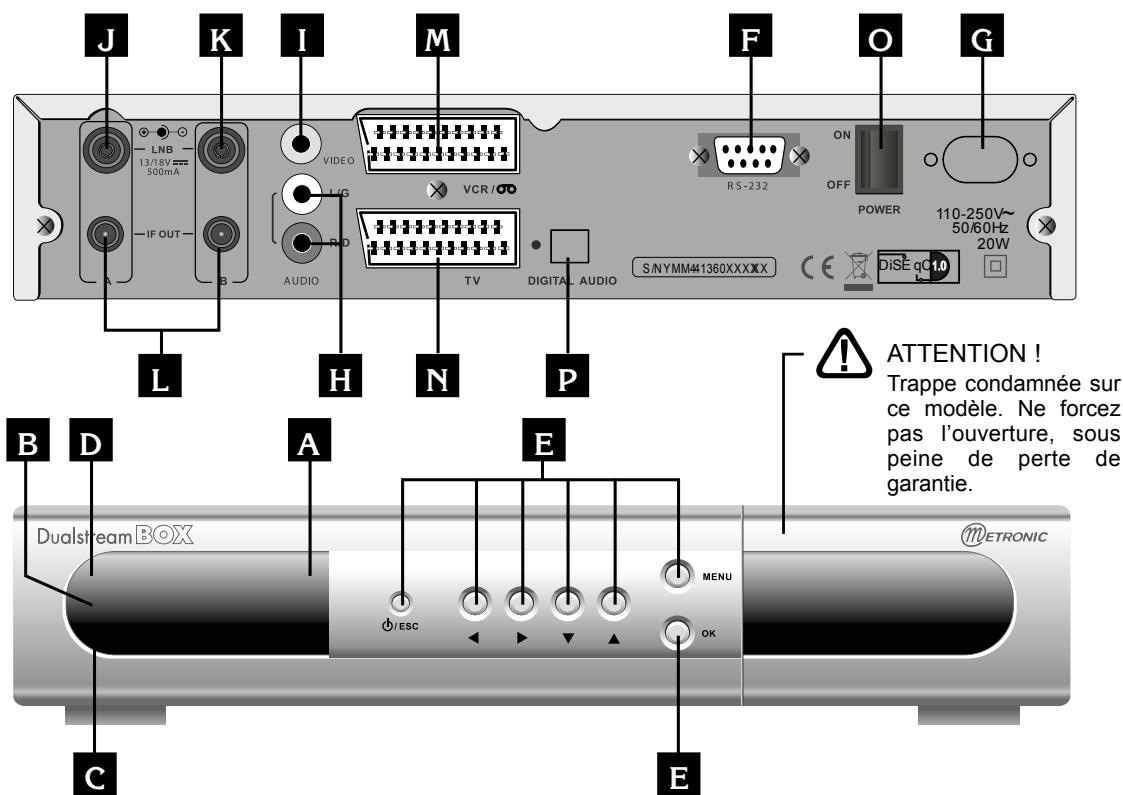

Trappe condamnée sur ce modèle. Ne forcez pas l’ouverture, sous peine de perte de garantie.

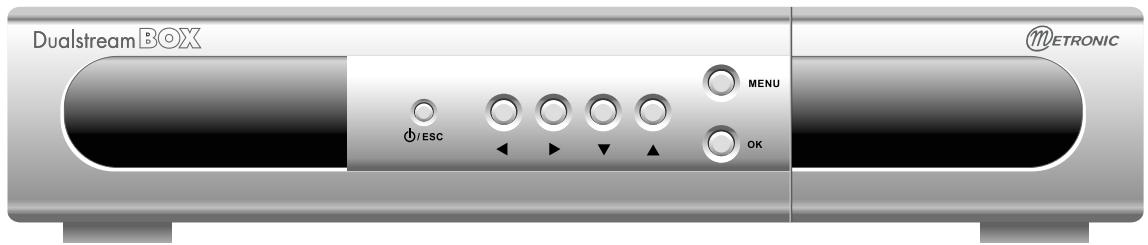

A Cellule infra-rouge (détecte le signal infra-rouge de la télécommande). B Indicateur de signal. S’allume si la réception est bonne. C Voyant marche. Vert quand le terminal est allumé. D Voyant secteur. S’allume quand le terminal est sur le secteur, et l’interrupteur sur ON. E Idem que les touches 2,4,5 et 6 de la télécommande. F Connecteur RS232 pour SAV uniquement. G Alimentation secteur. H Sorties audio.

Sortie vidéo composite. J Entrée tuner A (pour le téléviseur). K Entrée tuner B (pour la péritel magnétoscope). L Sorties pour une éventuelle connexion vers un récepteur en aval (utilisation rare). M Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur le terminal qui doit être en veille. N Sortie péritel TV. Pour connecter le terminal au téléviseur. O Interrupteur général. Consommation nulle si position sur OFF. P Sortie audio numérique. Pour connecter à votre système Home-Cinema. Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

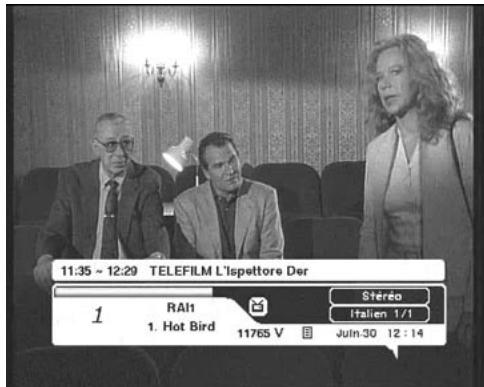

8 - Utilisation au quotidien

En utilisation normale, vous n’utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent :

• Touches pour régler le volume sonore.
• Touches pour changer de chaîne.
• Touche pour couper et remettre le son.
• Touches numériques pour aller directement à une chaîne.
• Touche EPG pour accéder au guide des programmes.
• Touche OK pour accéder à une chaîne TV ou radio.
• Touche TV/RAD pour passer du mode TV au mode RADIO. A chaque changement de chaîne, une bannière s’affiche en donnant diverses informations : numéro et nom de la chaîne, titre du programme en cours, fréquence et polarité,... Si le nom de la langue est suivi de 1/1, cela signifie qu’il n’y a qu’une seule langue disponible pour le programme en cours. Si 1/2 s’affiche, c’est qu’il y a une autre langue disponible, accessible en appuyant sur la touche LANG. Ceci vaut pour les chaînes diffusant une voie Dolby Digital (AC3) qui peut être décodée par votre ampli-décodeur Home-Cinema.

9 - Accéder à une chaîne

En sortie d’usine (et après une réinitialisation), les touches permettent de changer de chaîne parmi la liste des chaînes TV pré-programmées. Vous pouvez également accéder directement à une chaîne en entrant son numéro. En appuyant sur OK, vous faites apparaître la liste TV.

10 - Ajouter des chaînes

Vous pouvez soit ajouter une chaîne particulière, dont vous connaissez les caractéristiques techniques (recherche manuelle), soit ajouter de nouvelles chaînes inconnues des transpondeurs qui sont en mémoire (recherche automatique). A - Recherche manuelle Une chaîne est émise par ce qu’on appelle un transpondeur (TP). Il s’agit d’un relais satellite dont il faut connaître les 4 paramètres suivants :

• Sa fréquence (ex : 12551 MHz)
• Son débit de symbole SR (ex : 22000)
• Sa polarité (ex : Vertical)
• Le satellite qui l’émet (ex : Astra 19.2) Vous trouverez ces paramètres dans les revues spécialisées qui proposent une mise à jour mensuelle ou sur les sites web spécialisés (www.satcodx.com, www.lyngsat.com,...).

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

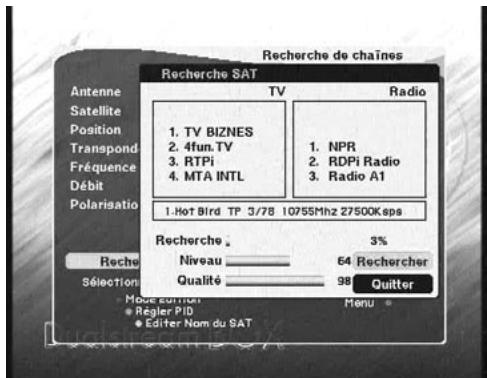

• Allez dans le MENU / Installation / Recherche de chaînes.
• Sur la ligne Antenne, choisissez (si nécessaire) avec les flèches le numéro qui affiche le bon satellite sur la ligne suivante.
• Sur la ligne Transpondeur, choisissez avec les flèches le transpondeur qui affiche les bons paramètres sur les lignes suivantes. Note : si aucun transpondeur n’affiche les bonnes valeurs, choisissez le dernier, et appuyez sur la touche rouge. Vous pourrez alors entrer manuellement les caractéristiques de ce nouveau transpondeur.
• Descendez sur la ligne du bas et choisissez Recherche TP.
• Appuyez sur OK pour lancer la recherche.
• Une fenêtre s’affiche et liste les chaînes trouvées.
• Sélectionnez Visualiser pour quitter et voir les chaînes trouvées, ou sélectionnez Quitter pour revenir au menu précédent. B - Recherche automatique des chaînes
• Allez dans MENU / Installation / Recherche de chaînes.
• Sur la ligne Antenne, choisissez avec les flèches le numéro qui affiche le bon satellite sur la ligne suivante (ex 1 pour HotBird).
• Appuyez sur la flèche pour sélectionner le mode de recherche.
• Avec la flèche sélectionnez Recherche 1 Satellite et appuyez sur OK.
• Une fenêtre s’affiche et liste les chaînes trouvées.
• Sélectionnez Visualiser pour quitter et voir les chaînes trouvées, ou sélectionnez Quitter pour revenir au menu précédent. D - Supprimer un transpondeur
• Allez dans MENU / Installation / Recherche de chaînes.
• Sur la ligne Antenne, choisissez (si nécessaire) avec les flèches le numéro qui affiche le bon satellite sur la ligne suivante (ex 1 pour HotBird).
• Sur la ligne Transpondeur, choisissez avec les flèches le transpondeur à supprimer
• Appuyez sur la touche MENU.
• Sélectionez l’option Supprimer Tp et validez sur OUI. Note : supprimer un transpondeur accélère la recherche automatique. Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

F - Ajouter des chaînes d’un nouveau satellite Si la chaîne est émise par un satellite qui n’est pas programmé d’usine, il faut créer le satellite avant de rechercher la chaîne. Pour cela :

• Allez dans MENU / Installation / Recherche de chaînes.
• Sur la ligne Antenne, appuyez sur la flèche jusqu’à ce que la ligne Satellite affiche New Sat (satellite n°10 la première fois).
• Descendez sur la ligne Satellite et appuyez sur la touche jaune pour éditer le nom du satellite (sélectionnez une à une les lettres, en validant par la touche OK, terminez votre édition en sélectionnant OK).
• Descendez sur la ligne Transpondeur, et appuyez sur la touche rouge pour pouvoir éditer les paramètres du transpondeur.
• Sur la ligne Fréquence, entrez les 5 chiffres de la fréquence.
• Sur la ligne Débit, entrez les 5 chiffres du débit (SR).
• Sur la ligne Polarisation, sélectionnez Hor ou Ver avec les flèches
• A ce stade, le niveau et la qualité du signal doivent apparaître. Si ce n’est pas le cas, laissez le menu en l’état et calez la parabole comme expliqué au paragraphe B page 10).
• Une fois que le signal affiche du niveau et une qualité correcte (au moins 50%) sélectionnez Recherche TP en bas de l’écran et validez par OK.
• Une fenêtre s’affiche et liste les chaînes trouvées.
• Sélectionnez Visualiser pour quitter et voir les chaînes trouvées, ou Quitter pour revenir au menu précédent.

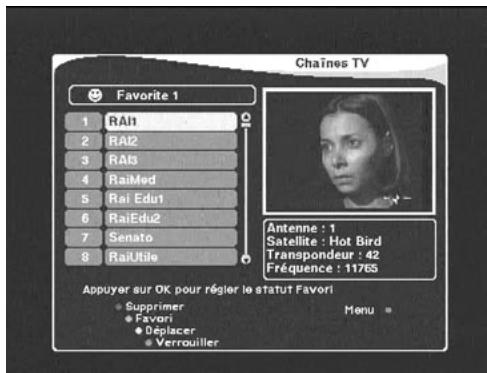

11 - Modifier / Organiser les chaînes / Gérer les favoris

Que ce soit pour la liste des TV ou la liste des radios, vous pouvez déplacer une chaîne, la supprimer, la renommer ou la bloquer. Une chaîne bloquée nécessite l’entrée d’un code secret pour être visualisée. Ces opérations se font à partir du MENU / Gestion des chaînes / Chaînes TV. A - Supprimer une ou plusieurs chaînes

• Appuyez sur la touche rouge (LANG) le bandeau en haut de la fenêtre affiche Supprimer chaîne.
• Sélectionnez une à une, avec les flèches , les chaînes que vous voulez supprimer et validez à chaque fois par OK.
• Appuyez sur EXIT quand vous avez terminé votre sélection.
• Validez sur OK. Note : une fois que vous avez appuyez sur la touche rouge, vous pouvez appuyez à nouveau sur cette touche rouge pour supprimer toutes les chaînes du transpondeur (affichage Supprimer Tp), toutes les chaînes du satellite (Supprimer Satellite) ou toutes les chaînes en mémoire (Tout Supprimer).

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe. B - Déplacer une chaîne

• Appuyez sur la touche jaune le bandeau en haut de la fenêtre affiche Déplacer.
• Sélectionnez avec les flèches la chaîne à déplacer et validez par OK, son numéro est remplacé par des flèches.
• Toujours avec les flèches , sélectionnez le nouvel emplacement et validez par OK.
• Appuyez sur EXIT quand vous avez terminé votre sélection. C - Renommer une chaîne
• Appuyez sur la touche MENU, bandeau en haut de la fenêtre affiche Renommer.
• Sélectionnez avec les flèches la chaîne à renommer et validez par OK, le clavier s’affiche.
• Sélectionnez une à une les lettres, en validant par la touche OK, terminez votre édition en sélectionnant OK.
• Appuyez sur EXIT. D - Verrouiller une chaîne
• Appuyez sur la touche bleue et entrez votre mot de passe (0000 en sortie d’usine) le bandeau en haut de la fenêtre affiche Verrouiller.
• Sélectionnez avec les flèches la chaîne à verrouiller et validez par OK, un cadenas apparaît après le nom de la chaîne.
• Vous pouvez verrouiller d’autres chaînes de la même manière.
• Appuyez sur EXIT quand vous avez terminé votre sélection. E - Mettre une chaîne en favoris
• Sélectionnez avec les flèches la chaîne à mettre en favorite.
• Appuyez sur OK pour mettre la chaîne dans le groupe Favorite 1.
• Vous pouvez changer de groupe FAV (Favorite 2 ou Favorite 3) en appuyant sur la touche verte.
• Appuyez sur EXIT quand vous avez terminé votre sélection. Note 1: Dorénavant, pour visualiser une chaîne favorite, sélectionnez son groupe FAV en appuyant un ou plusieurs fois sur la touche FAV puis sélectionnez la chaîne avec les flèches puis la touche OK. Note 2 : Vous pouvez renommer le groupe FAV en appuyant sur la touche MENU et sélectionner Renommer la liste de favoris. F - Trier les chaînes Appuyez sur la touche MENU et sélectionner Tri. Vous pouvez alors choisir entre différents tris possibles. Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

12 - Réglages divers

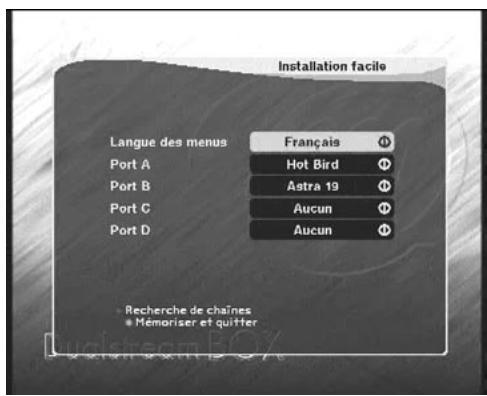

A - Choix de la langue Si vous voulez changer la langue des menus,

• Appuyez sur la touche MENU.
• Sélectionnez le 4ème menu et le 3ème sous-menu (Installation du Système).
• Appuyez sur la flèche, jusqu’à ce que la langue vous convienne.
• Appuyez sur EXIT. B - Réglage de la péritel TV
• Dans le MENU / Installation / Installation du système, vous pouvez régler l’image qui va au téléviseur.
• Sur la ligne Format de l’écran, choisissez 4:3 ou 16:9 selon le format de votre téléviseur.
• Sur la ligne Sortie vidéo, vous pouvez sélectionner le mode CVBS (mode standard qui fonctionne dans tous les cas), ou le mode RGB (RVB) qui donne une meilleure image.
• Sur la ligne Type TV, laissez AUTO. Vous pouvez toutefois forcer le mode PAL ou le mode NTSC si votre téléviseur l’exige.
• Appuyer sur la touche EXIT pour quitter tous les menus. C - Réglage de l’heure
• Allez dans MENU / Heure / Réglage de l’heure,
• Sur la ligne Décalage local, réglez le décalage GMT qui est en France GMT+1.
• Sur la ligne Heure d’été, mettez OUI si l’on est entre le dernier week-end de mars et le dernier d’octobre et GMT+1 le reste de l’année.
• Sur la ligne Afficher Heure, vous pouvez mettre OUI pour que le terminal affiche l’heure en façade quand il est en veille. Attention, l’heure est régulièrement mise à jour en analysant les données envoyées par les chaînes. Ces données pouvant parfois être erronées, nous déclinons toute responsabilité en cas d’inexactitude de l’heure indiquée par le terminal.

13 - Réinitialiser le terminal

Cette opération remet en mémoire les paramètres usine, ainsi que la liste des chaînes. Attention, toutes les modifications que vous avez effectuées seront perdues (nouvelles chaînes, chaînes favorites,...). Pour réinitialiser le terminal, effectuez la séquence suivante :

• Allez dans MENU / Installation / Réinitialisation complète.
• Le terminal vous demande la langue comme lors du premier allumage.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

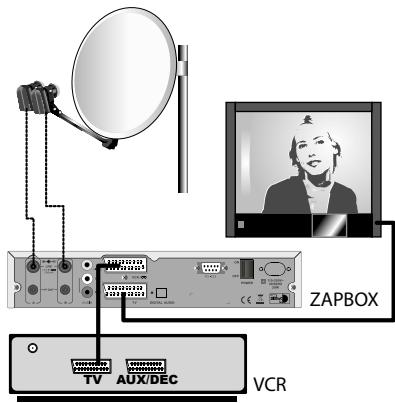

14 - Branchement et utilisation avec un magnétoscope

Concernant les connexions, reliez simplement le téléviseur la péritel TV et votre magnétoscope (ou enregistreur DVD) à la péritel VCR. Pour enregistrer une chaîne satellite :

• Visualisez sur le téléviseur la chaîne que vous voulez enregistrer.
• Appuyez sur la touche --> VCR (18) en bas à gauche de la télécommande. A partir de votre magnétoscope, lancez l’enregistrement sur la chaîne AV (ou EXT, ou AUX...). Note : Voir le paragraphe 16 pour enregistrer en différé. ZAPBOX

AUX/DEC VCR Pour lire un enregistrement du magnétoscope : Lancez simplement la lecture, le magnétoscope prendra la main. Si tel n’est pas le cas, appuyez sur la touche TV / VCR de la télécommande de votre magnétoscope pour qu’il envoie un signal de prise en main. Si cela ne suffit pas, appuyez deux fois sur la touche TV / AV de la télécommande de DualstreamBOX (l’afficheur indique VCr).

15 - Utilisation avec un transmetteur vidéo

Votre terminal DualstreamBOX est conçu pour que vous puissiez brancher un transmetteur vidéo sur la péritel VCR, et ainsi profiter des images satellites numériques sur deux téléviseurs simultanément et indépendamment. Une fois la chaîne choisie pour le téléviseur, vous pouvez emmener la télécommande du côté du récepteur (dans la chambre, par exemple) et changer de chaîne avec les touches FAV+ et FAV-. Il faut avoir, au préalable, rempli le groupe Favorite 1 avec les chaînes que vous voulez rendre disponible dans la chambre. Evidemment, dans le cas cité, l’utilisateur du téléviseur ne peut plus changer de chaînes qu’avec les boutons en façade, d’où l’intérêt d’une télécommande universelle supplémentaire. Récepteur CHANNEL POWER

Un timer est un outil qui vous permet d’allumer l’appareil sur la chaîne que vous souhaitez, au moment où vous le souhaitez, particulièrement pour procéder à des enregistrements différés. Attention, l’allumage automatique du terminal sur une chaîne particulière ne provoque pas le démarrage de l’enregistrement. N’oubliez donc pas de régler un timer également sur le magnétoscope. Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

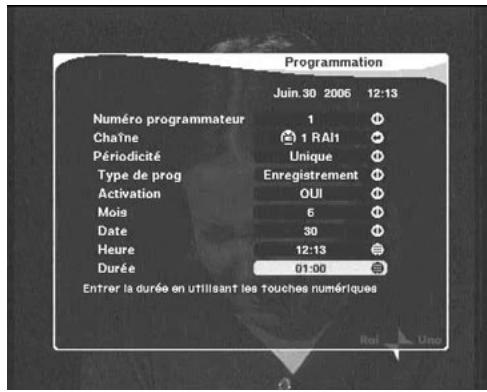

Pour programmer un enregistrement :

• Allez dans MENU / Heure / Programmation.
• Sur la ligne Numéro programmateur, laissez 1 si c’est votre première programmation, ou choisissez le premier timer libre si vous avez des timers programmés.
• Sur la ligne Chaîne, appuyez sur OK pour afficher la liste des chaîne et sélectionnez la chaîne que vous voulez enregistrer.
• Sur la ligne Périodicité, laissez Unique pour un enregistrement unique. Choisissez Quotidien, pour un enregistrement tous les jours à la même heure, Hebdomadaire pour un enregistrement tous les lundi, à 20:50, par exemple. Choisissez Mensuel pour un enregistrement tous les mois.
• Sur la ligne Type de prog, sélectionnez Enregistrement. Note, vous pouvez également choisir un allumage seul ou une extinction seule.
• Sur la ligne Activation, choisissez OUI.
• Entrez la date sur les lignes Jour et Mois, ainsi que l’heure d’allumage, et la durée d’enregistrement.
• Appuyez plusieurs fois sur EXIT pour quitter et sauvegarder. Attention : Pensez également à programmer votre magnétoscope.

17 - En cas de problème

• L’écran affiche «Pas de signal». Vous êtes sur un autre satellite qui émet des chaînes à la même fréquence que celle que vous voulez regarder.
• Sur une ou plusieurs chaînes, l’écran reste noir. La chaîne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaîne cryptée avec une information faisant croire au terminal qu’elle est en clair. L’inverse est possible, comme pour Canal + pendant les heures en clair. Attention : La chaîne peut-être en clair à certains moments de la journée.
• Le terminal me demande un code secret pour regarder une chaîne. Entrez «0000» si vous n’avez pas installé de code secret. Si vous avez installé un code secret, mais que vous l’avez oublié, il faut réinitialiser le terminal : contactez notre hotline.
• Je ne parviens pas à enregistrer Assurez-vous d’avoir bien programmé l’entrée AV, AUX ou EXT de votre magnétoscope. Assurez-vous que c’est bien la bonne chaîne que vous avez envoyée au magnétoscope en vérifiant par la touche TV / VCR Assurez-vous de bien utiliser une tête twin et une descente de deux câbles.
• La télécommande ne réagit plus Vérifiez les piles Appuyez sur TV/AV si l’afficheur indique Appûyez sur TV/VCR si l’afficheur indique

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe. A renvoyer à SAV Metronic, BP 56, La Tombe,

Votre Nom : Adresse : Date d’achat : Lieu d’achat : Code Postal : Ville : Tél. Nom du magasin :

• Aviez-vous déjà une installation ? Si oui quelle marque ?

• Produit acheté: Kit numérique fixe Kit numérique motorisé Terminal numérique seul

• Motif d’achat : Accès à la qualité numérique Plus de choix de chaînes Chaînes étrangères oui non

• Comment avez-vous connu METRONIC ? Amis / parents Publicité / catalogues Dans le magasin J’avais déjà un récepteur METRONIC
• Avez vous eu recours à l’assistance téléphonique METRONIC ? Si oui, qu’en pensezvous ? oui non En cas d’achat de kit complet :
• Avez-vous procédé vous même à l’installation du kit ? oui

• Avez-vous eu recours à un installateur ? Si oui, pour quel montant ? non oui non

• Quelles difficultés avez-vous rencontrées lors de l’installation ?

Montage Montage Montage Montage des fiches sur le câble de la parabole des têtes (LNBs) du moteur Facile Facile Facile Facile Difficile Difficile Difficile Difficile Difficile Facile (en cas de kit motorisé) 6 Calage Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

• Avez vous isolé la ou les LNBs (têtes) ? oui non Pâte d’isolation METRONIC Autres produits METRONIC Silicone Ruban adhésif Autre..............
• La notice vous paraît-elle bien réalisée pour installer un kit satellite sans avoir recours à un professionnel? oui non Quelles modifications souhaiteriez-vous voir apportées?

• Où avez-vous installé votre kit satellite ? Sur un balcon Sur le toit (cheminée...) Sur le mur Au sol Autre.............
• Quelle longueur de câble avez-vous utilisée ? 05 m 10 m 15 m 20 m 30 m 40 m plus Autres remarques ou suggestions :

• Globalement êtes-vous satisfait de votre achat ?

oui non Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

ASSISTANCE ET CONSEILS

Vous trouverez dans les pages suivantes, les caractéristiques des chaînes que nous avons programmées dans le terminal. Cette programmation a été établie selon les informations qui sont à notre disposition à ce jour et selon les programmes qui sont émis à ce jour. Les opérateurs responsables des émissions télévisées par satellites changeant parfois sans préavis les fréquences et les transpondeurs, nous ne pouvons malheureusement pas vous garantir l’exactitude de ces programmations dans le temps, et vous prions de nous en excuser. Vous pourrez toutefois à tout moment parfaire les réglages d’usine en suivant les instructions qui vous ont été données au paragraphe 10, page 16. Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N’hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller : Assistance Technique France : 0892 350 315 prix d’appel 0,34€ TTC la minute depuis un poste fixe. du lundi au vendredi de 9h à 12h / 14h à 19h et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août) Vous pouvez également nous envoyer un courrier électronique à l’adresse suivante : hotline@metronic.com IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC. Munissez-vous des informations suivantes

• Modèle de démodulateur : DualstreamBOX (441360)

Le terminal DualstreamBOX est garanti un an pièces et main d’œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge. Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse. Réf. du matériel : DualstreamBOX Date d’achat : N° de série : METRONIC - Node Park Touraine - BP 1 - Tauxigny - 37310 REIGNAC CEDEX Fax : 02 47 346 347 • www.metronic.com Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

EBC.1 Telelombardia TV8 Mt Blanc World Fashion BETHEL TV Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

Assistance technique : 0892 350 315, prix d’appel 0,34€ TTC la minute depuis un poste fixe.

CEDEX FRANCE www.metronic.com Produit fabriqué en Asie
