MODE D'EMPLOI Z77A-G41, Z77A-G41, Z77A-G43 GAMING, Z77A-G45 GAMING, Z77A-G45 THUNDERBOLT, Z77A-GD55, Z77A-GD65 GAMING, Z77A-GD80 MSI
En tant qu'écologiste et afin de protégier l'environnement, MSI tient à rappeler ceci...
Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.
Comme sans négatifs actuels des déciennos de la tonte d'ocpykaUoIe cpebl, nO3ToMnHaONmHaem Bam, YTO....
B cootbETcbn C dIpeKTHBOEbponeckoro Co03a (EC) no npedeTbpaueHIO 3aqr3HeHNOkpykaUoSeCpeDbI NcNObIb3OBAHHbIM 3JIeKTPnuyeCKM IN 3JIeKTPoHHbIM o6OpydoBaHnEM (dIpeKTHBA WEEE 2002/96/EC), BcTypaUoSeB Cnly 13 aBrycTa 2005 rOda, n3dEINNA, OTHOscAunCeK K 3JIeKTPnuyeCKOMY n 3JIeKTPoHHOMy o6OpydoBaHnIO, He mOrTy paccMaTpNbATbcra KaK 6blTOBO MyCop, nO3ToMy npOn3BOiNTeIN BblIepeuNCnEHORO 3JIeKTPoHHORO o6OpydoBaHnIA o63aHbI npHNMaTb erO dI pynepa6OTKn NO OKOHAnHn Cpoka cnJxkb. MSI o63ayetcra c6bnDAtb Tpe6oBaHnN O npInMePy npOduKynn, npOdaHNo IOD mapKo MSl Ha Teppntopn EC, B nepepa6OTky NO OKOHAnHn Cpoka cnJxkb. Bbl MoKeTe BePhytB 3TN n3dEINBA CpeZmaIIN3PobAHhble nyHKtbl pInema.
Spécifications. Fr-2 Guide Rapide Des Connecteurs. Fr-4 Guide rapide du panneau arrière. Fr-6 Processeur. Fr-8 trous tarages de montage. Fr-12 Connecteurs d'alimentation... Fr-13 Mémoire Fr-14 Emplacements d'extension. Fr-16 Connecteurs internes.. Fr-18 Cavaliers. Fr-26 Réglage BIOS Fr-27 Information Logiciel. Fr-38
XapakTepeNCTIKCNCTeMHOn PnAToI. Ru-2 KpaTKoe pyKOBoIDCTBO no pa3bEmam Ru-4 KpaTkoe pyKOBOcTBo no pa6ote c 3aDnei panelbIu. Ru-6 LIT (eHTpaIbIbI npouceccop) Ru-8 OTBepTna IOy yctaHOBOUHbIe BnHTbl. Ru-12 3JIeKtpoIHTaHne. Ru-13 PamrB. Ru-14 Tne3da InnaIpaCunpeHnru-16 BnytpenHne pa3bembl Ru-18 Перемыкa. Ru-26 Hacrpoika BIOS. Ru-27 CbeJeHn o nporpaMMHom oecpeHn.. Ru-38
Z77A-G41/
ZH77A-G41/
B75A-G41 Series
- Supporte 3ème Gén Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® Processeurs pour LGA 1155 socket
Jeux de puces
Puces Intel® Z77 (Z77A-G41) Puces Intel® H77 (ZH77A-G41) Puces Intel® B75 (B75A-G41)
- Support Intel® SBA par Intel® B75
Mémoire supportée
4x DDR3 DIMMs supportent jusqu'à 32GB
- Supporte pour DDR3-1066/ 1333/ 1600/ 1866(OC)/ 2133(OC), 2200 / 2400 / 2667 / 2800 MHz (OC, 22nm CPU exigé) (Z77A-G41)
- Supporte pour DDR3-1066/ 1333/ 1600/ 1800 / 2000 / 2200 / 2400 MHz (OC, 22nm CPU exigé) (ZH77A-G41, B75A-G41)
Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E
- HD audio codec intégré par Realtek® ALC887 8-canal audio avec détection de prise Conforme aux specifications Azalia 1.0
SATA 6Gb/s
- 2x ports SATA 6Gb/s (SATA1~2) par Intel® Z77/ H77 (Z77A-G41/ ZH77A-G41)
- 1x port SATA 6Gb/s (SATA1) par Intel® B75 (B75A-G41)
SATA 3Gb/s
- 4x ports SATA 3Gb/s (SATA3~6) par Intel® Z77/ H77 (Z77A-G41/ ZH77A-G41)
- 5x ports SATA 3Gb/s (SATA2~6) par Intel® B75 (B75A-G41)
RAID (z77a-g41/ zh77a-g41)
SATA1~6 supportent la technologie Intel® Rapid Storage Technology (AHCI/ RAID 0/1/5/10)
USB 3.0
2x ports USB 3.0 I/O arrêté par Intel® Z77/ H77/ B75 1x connecteur USB 3.0 intégré Intel® Z77/ H77/ B75
Multi-GPU
Supporte la technologie AMD® CrossFire™ Technology
Connecteurs
Panneau arrête
- 1x port souris PS/2
- 1x port clavier PS/2
- 4x ports USB 2.0
- 2x ports USB 3.0
- 1x port LAN
- 1x port HDMI**, supportant une résolution maximum de 1920x1200 @ 60 Hz
- 1x port VGA**, supportant une résolution maximum de 2048x1536 @ 75 Hz
- 3x ports audio***
(**Cette carte mère supporte la fonction double-écran par deux ports graphiques de sortie intégrés).
Pour atteindre l'effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.
Connecteurs intégrés
- 2x connecteurs USB 2.0
- 1x connecteur USB 3.0
- 1x connecteur de module TPM
- 1x connecteur de port Serial
- 1x connecteur de port Parallele
- 1x connecteur audio avant
- 1x connecteur Chassin Intrusion
- 1x connecteur de panneau MultiConnect (en option)
- 1x connecteur Voice Genie (en option)
Emplacements
- 1x emplacement PCIe 3.0 x16, PCI_E2, il supporte jusqu'à la vitesse PCIe 3.0 x16
- 1x emplacement PCIe 2.0 x16, PCI_E4, il supporte jusqu'à la vitesse PCIe 2.0 x4 2x emplacements PCIe 2.0 x1 2x emplacements PCI
Dimension
ATX (30.5 cm X 21.6 cm)
Trous taraudés de montage
6x trous démontage
Pour plus d'information sur le CPU, veuillez visitor
Pour plus d'information sur les composants compatibles, veuillez visiter
http://www.msi.com/service/test-report
Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous
http://www.msi.com/index.php

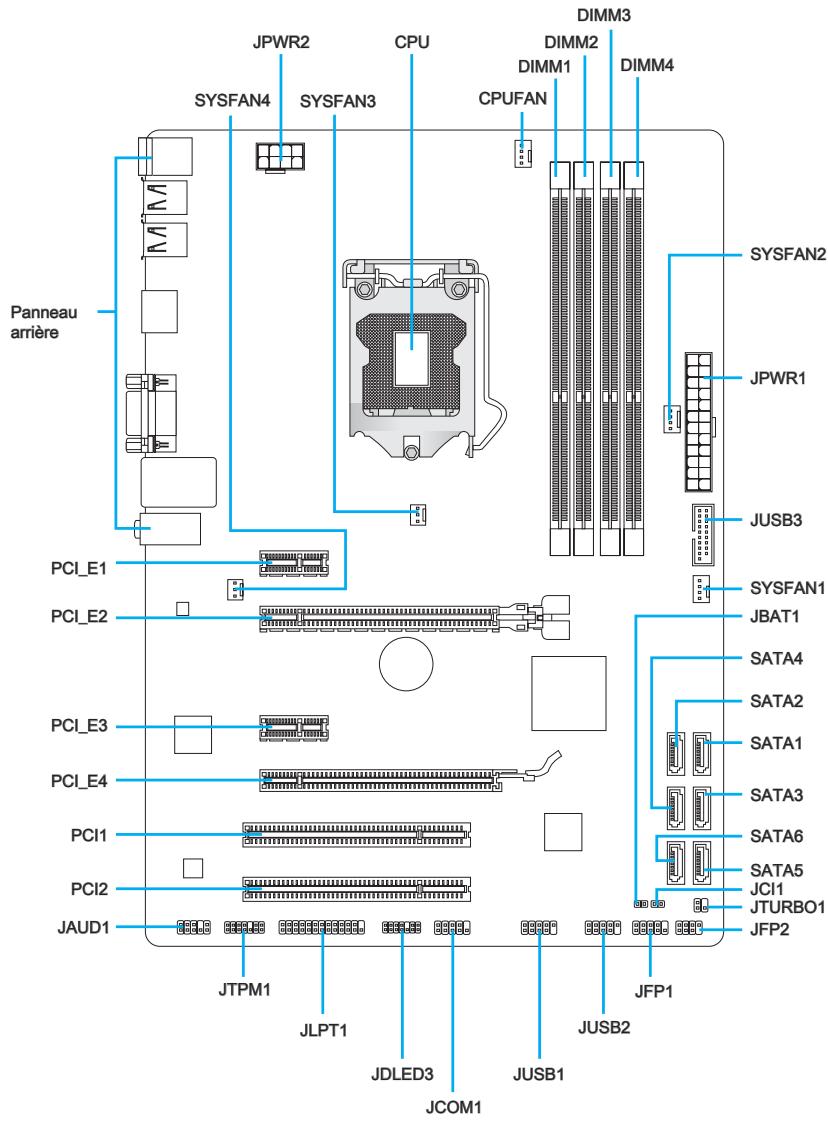

Guide rapide des connecteurs

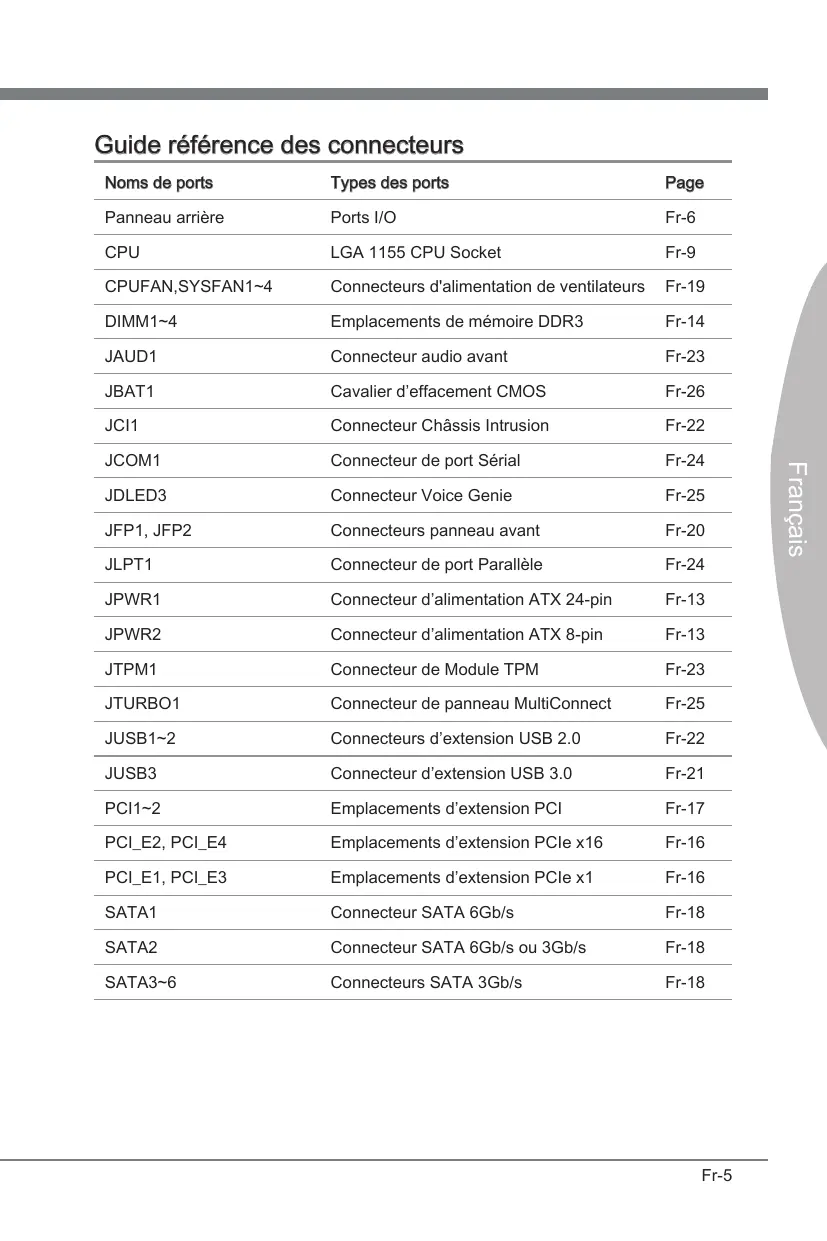

Guide référence des connecteurs
| Noms de ports | Types des ports | Page |
| Panneau arrière | Ports I/O | Fr-6 |
| CPU | LGA 1155 CPU Socket | Fr-9 |
| CPUFAN,SYSFAN1~4 | Connecteurs d'alimentation de ventilateurs | Fr-19 |
| DIMM1~4 | Emplacements de mémoire DDR3 | Fr-14 |
| JAUD1 | Connecteur audio avant | Fr-23 |
| JBAT1 | Cavalier d'effacement CMOS | Fr-26 |
| JCI1 | Connecteur Châssis Intrusion | Fr-22 |
| JCOM1 | Connecteur de port Sérique | Fr-24 |
| JDLED3 | Connecteur Voice Genie | Fr-25 |
| JFP1, JFP2 | Connecteurs panneau avant | Fr-20 |
| JLPT1 | Connecteur de port Parallèle | Fr-24 |
| JPWR1 | Connecteur d'alimentation ATX 24-pin | Fr-13 |
| JPWR2 | Connecteur d'alimentation ATX 8-pin | Fr-13 |
| JTPM1 | Connecteur de Module TPM | Fr-23 |
| JTURBO1 | Connecteur de panneau MultiConnect | Fr-25 |
| JUSB1~2 | Connecteurs d'extension USB 2.0 | Fr-22 |
| JUSB3 | Connecteur d'extension USB 3.0 | Fr-21 |
| PCI1~2 | Emplacements d'extension PCI | Fr-17 |
| PCI_E2, PCI_E4 | Emplacements d'extension PCIe x16 | Fr-16 |
| PCI_E1, PCI_E3 | Emplacements d'extension PCIe x1 | Fr-16 |
| SATA1 | Connecteur SATA 6Gb/s | Fr-18 |
| SATA2 | Connecteur SATA 6Gb/s ou 3Gb/s | Fr-18 |
| SATA3~6 | Connecteurs SATA 3Gb/s | Fr-18 |

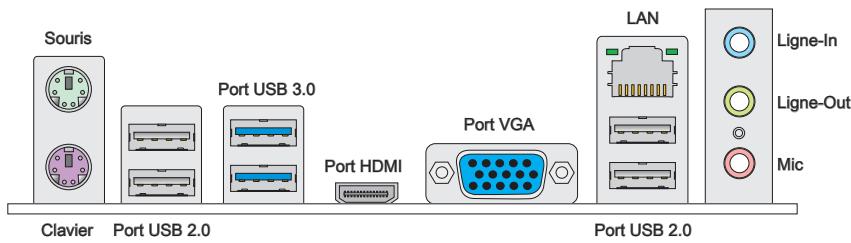

Souris/clavier
Connecteur souris/ clavier DIN de PS/2® pour une souris ou un clavier PS/2®.
Port USB 2.0
Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou d'autres périphériques compatibles USB 2.0.
>Port USB 3.0
Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).
Important
Si vous voulez installer un périphérique USB 3.0, il faut utiliser un cable USB 3.0 pour connecter au port USB 3.0.
Port HDMI
Le High-Definition Multimedia Interface (HDMI) est une interface d'audio/vidéo tout-digital, qui est capable de transmettre les trains décompressés. HDMI supporte toutes les formes de TV, y compris le standard, l'amélioré, ou les vidéos de haute-définition, et l'audio digital de multi-canaux sur le câble simple en plus.
Port VGA
Le connecteur féminin de DB15-pin est fourni pour un moniteur.
Important
Cette carte mère supporte la fonction double-écran par deux ports graphiques de sortie intégrés.
La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).
| LED | Couleur | LED d'etat | Condition |
| Gauche | Jaune | Eteinte | La connexion au réseau LAN n'est pas établie. |
| Allumée (Stable) | La connexion au réseau LAN est établie. |
| Allumée (Clignotante) | L'ordinateur communique avec un autre ordinateur sur le réseau local LAN. |
| Droite | Vert | Eteinte | Un débit de 10 Mbits/sec est sélectionné |
| Allumée | Un débit de 100 Mbits/sec est sélectionné |
| Orange | Allumée | Un débit de 1000 Mbits/sec est sélectionné |
Ports audio
Ces connecteurs audio seront pour les périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.
Bleu-Ligne in: sort à connecter les périphériques de sortie audio externe. - Vert-Ligne out: est utilisé pour un haut-parleur ou un casque. - Rose-Mic: est utilisé pour un microphone.
Important
Pour atteindre l'effet de son 8-canal, le 7ème et 8ème canal doivent être sortis du panneau avant.
Introduction du LGA 1155 CPU

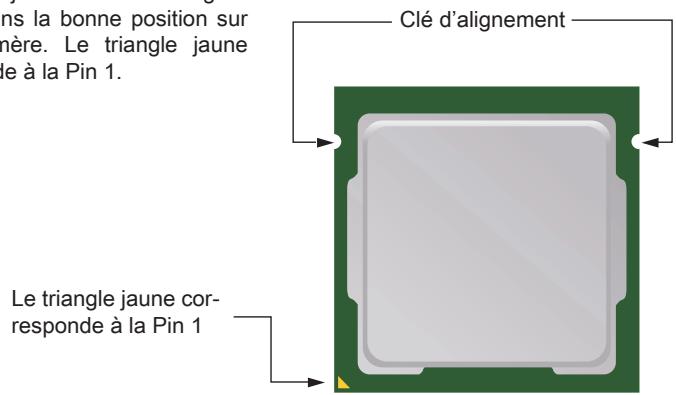

À la surface du LGA 1155 CPU, vous noterez quatre clés d'alignement et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune correspond à la Pin 1.
Surchauffe
La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protégerr le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou film thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.
Remplacement du processeur
Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du boîtier ou par débrancher le cordon d'alimentation de la prise pour garantir la sécurité du processeur.
Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors d'overclocking. Toutefois, l'utilisation au-delà des spécifications constructeur n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.
Installation du CPU et son ventilateur
Quand vous installez le CPU, assurez-vous que le CPU soit équipé d'un ventilateur, qui est nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrecte peut endommager votre CPU et la carte mère.

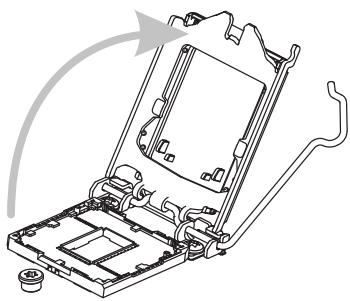

- Décrochez et levez le levier à la position complètement ouverte.
- Alignez le CPU sur le socket CPU. Assurez-vous de tenir le CPU par la base avec les contacts métaux vers le bas. La clé d'alignement du CPU s'aligne sur les bords du socket pour garantir une bonne correspondance.

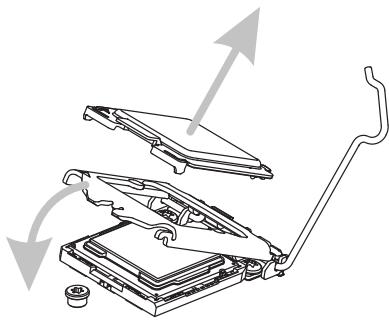

- Le plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte. Ne touchez aucune broche du socket CPU.
- Fermez la plaque et enlevez le couvercle plastique de protection.
- Inspectez le CPU s'il est bien posé dans le socket. Appuyez le levier et verrouillez-le sous l'onglet de détention.
- Localisez le connecteur de ventilateur de CPU sur la carte mère.
- Régulièrement étendez une couche fine d'enduit thermique (ou une bande thermique) sur le haut du CPU, pour améliorer la dissipation de la chaleur et protéger le CPU de la surchauffe.
- Placez le ventilateur sur la carte mère avec les fils vers le connecteur et les crochets adaptés aux trous sur la carte mère.

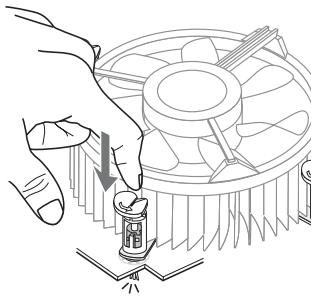

- Poussez le ventilateur jusqu'à ce que les quatre pinces soient bien enclavées dans les trous sur la carte mère. Appuyez sur les quatre crochets pour fixer le ventilateur. Vous entendrez un clic de chaque crochet mis en position.
- Finalement, attachez le câble du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.
Important
- Ne touchez pas les broches du socket CPU.
- Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
- Quand le CPU n'est pas installé, protégez toujours les broches du socket CPU avec le couvercle plastique couvrant le socket.
- Veuillez vous-reférer à la documentation du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.
- Inspectez la carte mère pour assurer que le ventilateur soit correctement verrouillé en place.

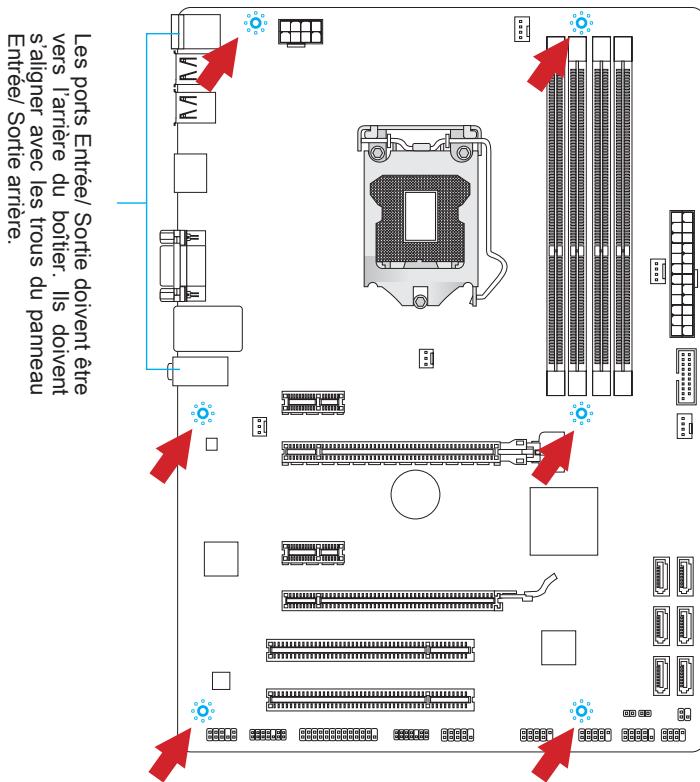

Trous taraudés de montage
Avant d'installer vos carte mère, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné par un panneau Entrée/Sortie arrière, veuillez utiliser celui-ci que celui qui est fourni par défaut dans la boîte de la carte mère. Le panneau Entrée/Sortie arrière doit se fixer facilement dans le boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montré ci-dessous. Pour plus d'information, veuillez vous référer au manuel de votre boîtier ordinateur.
Important
- Installez la carte mère sur une surface plate et propre.
- Pour prévenir tous dommages à la carte mère, veillez à n'avoir aucun contact entre la carte mère et le boitier de l'ordinateur hormis les socles de montage.
- Veuillez vous assurer qu'il n'y a pas de composant en métal mis sur la carte ou dans la boîte ordinaire qui entraînerait un court-circuit à la carte mère.

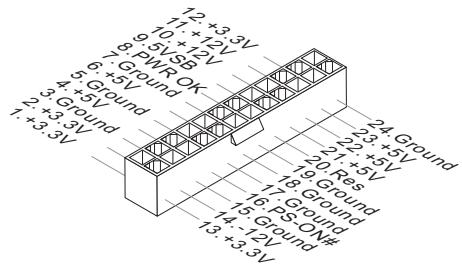

JPWR1: connecteur d'alimentation ATX 24-pin
Ce connecteur vous permet de relier une alimentation ATX 24-pin. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement le câble dans le connecteur. Si ceci est bien fait, la pince sur le câble d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.
JPWR2: connecteur d'alimentation ATX 8-pin
Ce connecteur fournit l'alimentation de 12V au CPU.
Important
Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin de garantir une opération stable de la carte mère.
Mémoire
Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report
DDR3
240-pin, 1.5V
Règle de population en mode double-canal
En mode de double-canal, les modules de mémoire peuvent transmettre et recevoir simultanément deux lignes de données. L'activation du mode double-canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode de double-canal.
Important
- Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2. Vous devez toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
- Pour garantir la stabilité du système, assurez-vous d'installer les modules de mémoire du même type et de la même densité en mode de double-canal.
- A cause du développement de la ressource des puces, le système ne détectera que jusqu'à 31+GB (non 32GB plein) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 8GB.

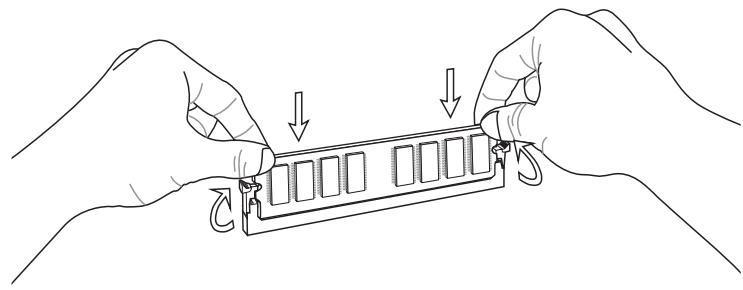

Installation des modules de mémoire

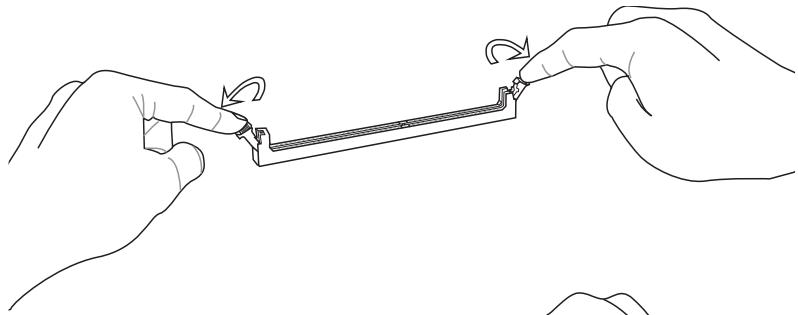

- Déverrouillez l'emplacement DIMM en repoussant les pinces de montage sur le côté. Insérez verticalement le module de mémoire dans l'emplacement DIMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable à l'emplacement DIMM.

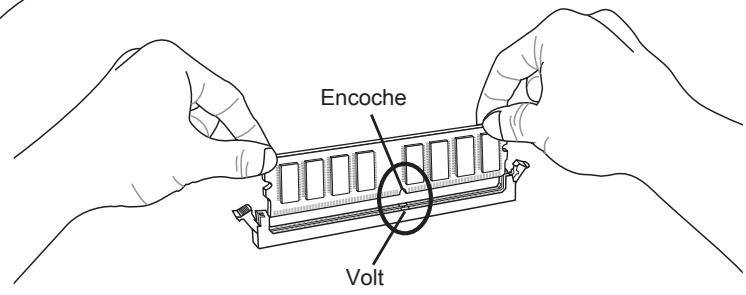

- Poussez le module de mémoire profondément dans l'emplacement DIMM. Les pinces plastiques de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.
- Vérifiez manuellement si le module de mémoire a été verrouillé en place par les pinces de l'emplacement DIMM sur les côtés.
Emplacements d'extension
Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.
L'emplacement PCIe supporte la carte d'extension d'Interface PCIe.

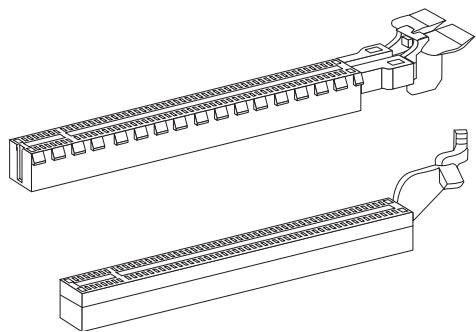

Emplacement PCIe 3.0 x16
Emplacement PCIe 2.0 x16
Emplacement PCIe 2.0 x1
L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.
Emplacement 32-bit PCI
Important
Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou logiciel ajoutés.
Chemins de revendication d'interruption de PCI
IRQ est l'abréviation de "interrupt request line". Les ordres des IRQ PCI sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au processeur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI suivants :
| Ordre1 | Ordre2 | Ordre3 | Ordre4 |
| PCI Emplacement1 | INT A# | INT B# | INT C# | INT D# |
| PCI Emplacement2 | INT B# | INT C# | INT D# | INT A# |

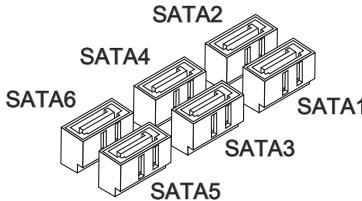

Sata1~6: connecteur SATA
Ce connecteur est un port d'interface de SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), lecteurs d'état solid (SSD), et lecteurs optiques (CD/DVD/Blu-Ray).
* Le schéma de carte mère dans la figure n'est qu'à titre de référence.
SATA1 (6Gb/s, par Intel® Z77/ H77/ B75)
SATA2 (6Gb/s, par Intel® Z77/H77)
(3Gb/s, par Intel® B75)
SATA3 (3Gb/s, par Intel® Z77/ H77/ B75)
Important
- De nombreux périphériques SATA ont besoin d'un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les lecteurs d'état solide (SSD), et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel des périphériques pour plus d'informations.
- Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques SATA, tels que HDD, SSD, et lecteur optique, avec des vis par les fixations adéquates. Référez-vous au manuel de votre boîtier ou de votre périphérique SATA pour plus d'instructions d'installation.
- Veuillez ne pas plier le câble de SATA. Autrement, il entraînerait une perte de données pendant la transmission.
- Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.
CPUFAN, SysFan1~4: connecteur d'alimentation du ventilateur
Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur du matériel de système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.
SYSFAN3 / SYSFAN4
Important
- Veuillez vous référer au site officiel de votre processeur ou consulter votre vendeur pour couver ventilateurs de refroidissement CPU recommends.
- Le connecteur CPUFAN supporte le contrôle Smart fan avec mode linear. Vous pouvez installer l'utilitaire Control Center II qui contrôle automatiquement la vitesse du ventilateur selon la température actuelle du CPU et du système.
- S'il n'y a pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
- Avant le premier démarrage, assurez-vous qu'aucun cable n'endommage les lames de ventilateurs.
JFP1, JFP2: connecteur panneau avant
Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser les mConnectors attachés afin de vous simplifier l'installation. Connectez tous les fils du boîtier aux mConnectors et puis connectez les mConnectors à la carte mère.
Important
- Sur les branchements du boîtier, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication de mConnectors pour déterminer la bonne orientation et position des connecteurs.
- La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.
JUSB3: connecteurs d'extension USB 3.0
Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).
Support USB 3.0 (en option)
* Le schéma de carte mère dans la figure n'est qu'à titre de référence.
Important
- Notez que les pins de VCC et GND doivent être branchés correctement afin d'éviter tout dommage possible.
- Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser un cable USB 3.0.

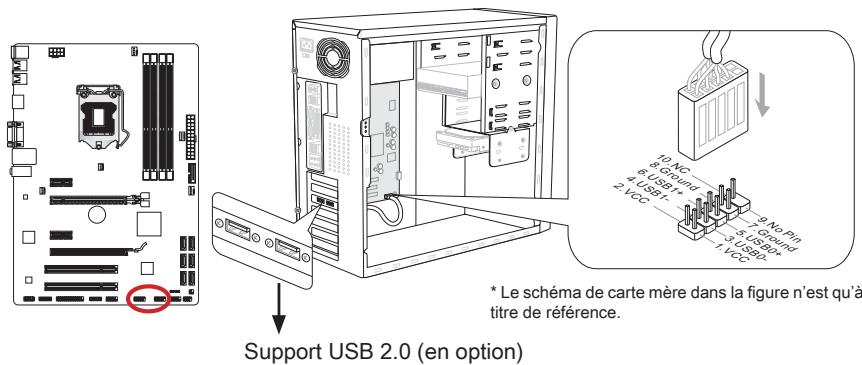

JUSB1~2: connecteurs d'extension USB 2.0
Ce connecteur est destiné à connecter les périphériques USB de haute-vitesse tels que lecteurs de disques durs (HDDs) USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.
Important
Notez que les pins VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
JCI1: connecteur châssis intrusion
Ce connecteur est connecté à un cable châssis intrusion switch. Si le châssis est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.
JAUD1: connecteur audio panneau avant
Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.
JTPM1: connecteur de module TPM
Ce connecteur permet de relier un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus de détails.
Le schéma de carte mère dans la figure n'est qu'à titre de référence.
JCOM1: connecteur de port série
Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique série.

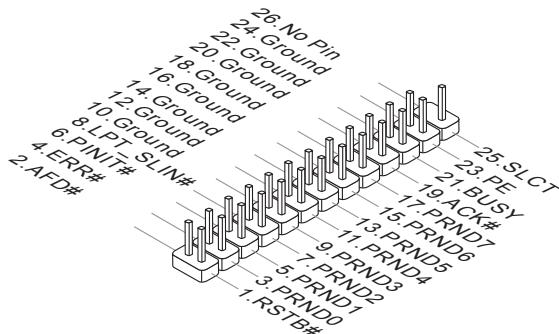

JLPT1: connecteur de port parallèle
Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

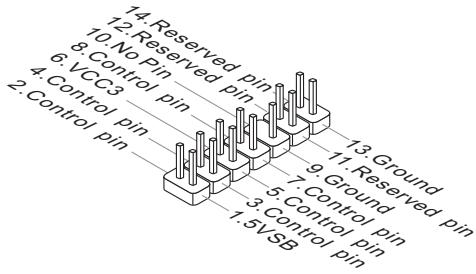

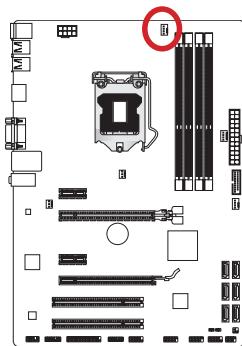

JDLED3: connecteur voice genie (en option)
Ce connecteur sert à relier le module Voice Genie de contrôle de voix (en option). Veuillez vous référer au guide d'utilisation pour plus de détails.
JTURBO1: connecteur de panneau multicount (en option)
Ce connecteur sert à connecter un panneau avant en option pour contrôle OC Genie et des fonctions supplémentaires. Veuillez vous référer au guide d'utilisation pour plus de détails.
JBAT1 : cavalier d'effacement CMOS
Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, règlez le cavalier pour effacer CMOS RAM.
Conserver les données
Effacer les données
Important
Voulez effacer le CMOS RAM en raccourcissant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Evitez d'effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.
Réglage BIOS
CLICK BIOS II est développé par MSI qui fournit une interface graphique d'utilisateur pour régler les paramètres de BIOS à l'aide de la souris et du clavier.
Avec CLICK BIOS II, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, définir la priorité de périphérique de démarrage et voir les informations du système tel que le nom CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrages pour les sauvegarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, lire les mails et utiliser Live Update pour la mise à jour de votre système.
Entrée
Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage.
Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches,, et.
Important
Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci-dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

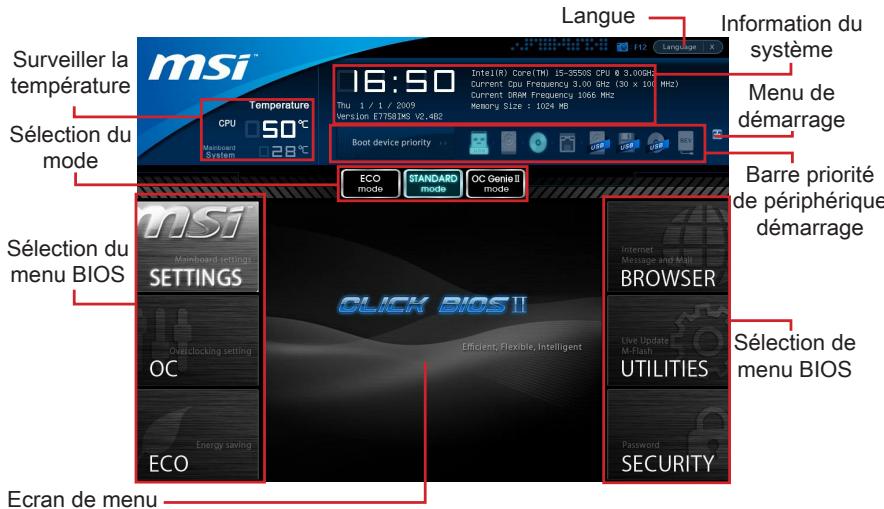

Vue d'ensemble
Entrer CLICK BIOS II, il apparait l'écran suivant.
Important
Les photos dans ce guide ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez. Veuillez vous référer à l'écran actuel de votre système pour les informations détaillées.
Surveiller la température Cette partie montre la température du processeur et de la carte mère. Information du système
Cette partie montre l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.
Sélection du menu BIOS
Ces blocs servent à CHOISIR les menus BIOS. Les options suivantes sont disponibles :
- SETTINGS - Utilisez ce menu pour spécifier vos réglages des fonctions des puces et des périphériques de démarrage.
- Ce menu permet l'ajustement de fréquences et des tensions. L'augmentation de la fréquence permettra des performances, néanmoins une haute fréquence produit plus de chaleur et pourrait entraîner une instability, nous déconseillons les utilisateurs non-initiés à overlocker. ECO - Ce menu est relié aux réglages d'économie d'énergie. BROWSER - Cette fonction sert à entrer dans le navigateur MSI Winki.
- UTILITIES - Ce menu contient les utilitaires pour la sauvegarde et la mise à jour.
SECURITY - Ce menu de sécurité sert à restreindre l'accès aux paramètres de réglages du BIOS. Vous pouvez utiliser les fonctions de sécurité pour protéger votre système.
Barre priorité de périphérique démarrage
Bougez les icônes des périphériques pour changer la priorité au démarrage.
Menu de démarrage
Ce bouton sert à ouvrir le menu de paramétrage du démarrage. Cliquez ce menu pour démarrer le système du périhérique instantment.
Sélection du mode
La fonction vous permet de charger les modes d'économie d'énergie et d'overclocking.
Ecran Menu
Cette zone fournit les réglages BIOS qui permettent de changer les paramètres.
▶Langue
Ce menu vous permet de choisir la langue du réglage BIOS.

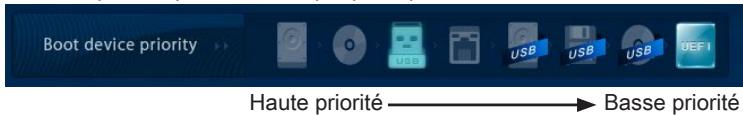

Barre de priorité de périphérique de démarrage
Cette barre montre la priorité des périphériques au démarrage. Les icônes qui s'allument indiquent la présence des périphériques.
Cliquez et déplacez l'icône à gauche ou droite pour spécifier la priorité de démarrage.
Si vous avez un symbole de flèche à gauche de certains champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches ou la souris pour illuminer le champ puis appuyer sur ou double cliquer la souris pour entrer dans le sous-menu. Si vous pouvez retourner au menu précédent, appuyez ou cliquez-droite la souris.
Aide générale
CLICK BIOS II fournit la fenêtre Aide générale. Vous pouvez faire apparaitre cet écran à partir de n'importe quel menu BIOS en appuyant <F1>. Appuyez <Esc> pour quitter l'écran d'Aide.
Opération
CLICK BIOS II vous permet de contrôler les réglages BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcis et de la souris.
| Touches | Souris | Description |
| <↑↓→←> | Bouger le curseur | Choisir un article |
| <Enter> | Clique/ Double-cliquer le bouton gauche | Choisir une icône/ un domaine |
| <Esc> | Clique le bouton droite | Retourer au menu Exit ou revenir à la page précédente d'un sous-menù |
| <++> | | Augmenter la valeur numérique ou faire un changement |
| <-> | Diminuer la valeur numérique ou faire un changement |
| <F1> | Aide générale |
| <F4> | CPU Spécifications |
| <F5> | Entrer dans Memory-Z |
| <F6> | Charger les réglages optimaux par défaut |
| <F8> | Charger les profils OC de USB |
| <F9> | Conserver les profils OC à USB |
| <F10> | Conserver les changement et réinitialiser |
| <F12> | Conserver une capture d'écran au lecteur USB FAT/FAT32 |
Ce menu est destiné aux utilisateurs avancés souhaitant overclocker la carte mère.
Important
L'Overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. - L'Overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement librement. - Si vous n'êtes pas familier avec l'overclocking, nous recommandons d'utiliser OC Genie pour un overclocking simplifié et plus stable.
Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement.
Cette fonction vous permet de régler l'horloge de base du CPU (par incrément de 10KHz). Vous pouvez overlocker le CPU en ajustant la valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti.
Ce menu contrôle le multiplicitateur qui sert à déterminer la fréquence interne du processeur. Il est disponible seulement quand le processeur supporte cette fonction.
Il montre la fréquence ajustée du CPU. Lecture uniquement.
Activer ce menu pour permettre au ratio CPU de changer dans le système d'exploitation à l'aide de MSI Control Center II.
Internal PLL Overvoltage
Ce menu sert à ajuster la tension PLL.
EIST
L'Enhanced Intel SpeedStep Technologie vous permet de configurer le niveau de performance du microprocesseur si l'ordinateur fonctionne sur batterie ou sur secteur. Ce menu apparaitra si vous installez un CPU supportant la technologie speedstep.
Intel Turbo Boost
Active ou désactive Intel Turbo Boost permettant un surcroît de performance CPU au-dessus des specifications (lorsque l'application exige l'état de la performance la plus haute du processeur).
Enhanced Turbo
Cette fonction est améliorée significativement sur le CPU pour permettre l'augmentation de la vitesse au maximum des fréquences de puces Intel Turbo Boost for all CPU cores.
OC Genie Function Control
Ce menu vous permet d'activer/désactiver la fonction OC Genie.
My OC Genie
Ce menu permet de choisir le paramétrage par défaut ou personnalisés. Mettez-le en [Default], OC Genie utilise les paramétrages OC par défaut pour overlocker le système. La mise en [Customize] vous permet de configurer le sous-menu suivant "My OC Genie option" manuellement pour OC Genie.
My OC Genie option
Appuyez sur pour entrer dans le sous-menu.
My OC Genie GT Overclocking
Ce menu permet d'activer/désactiver l'overclocking du graphique intégré pour la fonction OC Genie.
My OC Genie GT Ratio
Ce menu permet de spécifier le ratio GT pour la fonction OC Genie.
Il montre la fréquence iGPU lorsque OC Genie est démarrée. Lecture uniquement.
DRAM Reference Clock
Ce menu permet de spécifier DRAM Reference Clock pour le CPU. Veuillez noter que le comportement d'overclocking n'est pas garanti.
DRAM Frequency
Ce menu vous permet d'ajuster la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est pas garanti.
Il montre la fréquence ajustée de la DRAM. Lecture uniquement.
Le type de timing DRAM est contrôlé par l'EEPROM SPD (Serial Presence Detect) du module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Advanced DRAM Configuration" est déterminé par le BIOS en fonction de la configuration du SPD. La mise en [Link] ou [Unlink] vous permet de configurer le timings DRAM et le sous-menu "Advanced DRAM Configuration" manuellement.
Appuyez sur pour entrer dans le sous-menu.
Ce réglage contrôle le taux d'ordre DRAM.
Il contrôle la latence CAS, qui détermine le retard du timing (en cycles d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.
Cette fonction vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Plus BASSE est la fréquence de l'horloge, plus rapide est la performance de la DRAM.
Cette fonction contrôle le nombre de cycles pour que le Row Address Strobe (RAS) soit autorisé à pré-charger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à retenir les données. Cette fonction s'applique seulement quand le système utilise de la DRAM synchrone.
L'article déterminé le temps que le RAS prend pour ou écrire une cellule de mémoire.
Cette fonction permet de déterminer le temps que le RFC prend pour ou écrire une cellule de mémoire.
L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de précharge. Permet aux amplificateurs sensibles de restaurer les données aux cellules.
L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de pré-charge. Permet au point I/O de faire sur-fonctionner l'amplificateur sensible avant qu'un ordre de lecture commence.
Spécifications de l'ia actif-à-actif des différentes banques.
L'intervalle de temps entre un ordre de lecture et un ordre de pré-charge.
Ce menu sert à régler le délambda FAW (délambda de quatre fenêtres activées). Ce menu sert à régler le timing tWCL (Write CAS Latency). Advanced Channel 1/2 Timing Configuration
Appuyez pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancée pour chaque canal.
GT OverClocking Ce menu vous permet d'activer/désactiver l'overclocking de graphics intégrés. GT Ratio
Ce réglage contrôle le ratio de la fréquence des graphics intégrés pour activer les graphics intégrés en combinaison de différentes fréquences.
Adjusted GT Frequency Il montre la fréquence iGPU. Lecture uniquement. Spread Spectrum
Cette fonction réduit les interférences électromagnétiques EMI (Electromagnetic Interference) en réglant les impulsions.
Important
- Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, CHOISSEZ Spread Spectrum pour réduire les EMI.
- Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
- N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overlocker parce que même un battement léger peut causer un accroissement-temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.
CPU Core Voltage / DRAM Voltage. Ces menus servent à ajuster la tension. Current CPU Core Voltage / Current DRAM Voltage. Ces menus montrent la tension actuelle. Lecture uniquement. Overclocking Profiles
Appuyez sur pour entrer dans le sous-menu.
Overclocking Profile 1/2/3/4/5/6
Appuyez sur pour entrer dans le sous-menu.
Donner un nom et le saisir dans ce menu.
Save Overclocking Profile 1/2/3/4/5/6 Sauvegarder vos réglages d'overclocking actuels à ROM pour profil choisi.
Charger/ Effacer le profil de surclock 1/2/3/4/5/6
Charger/ Effacer les réglages de profil sauvegardés dans ROM.
OC Profile Save to USB Sauvegarder le profil d'overclocking actuel sur un disque flash USB. OC Profile Load from USB
Charger un profil d'overclocking depuis un disque flash USB.
Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend toutes les fonctions essentielles de votre CPU surbrillantes. L'information peut varier selon le modèle et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F4]. Appuyez sur pour entrer dans le sous-menu.
Appuyez sur pour entrer dans le sous-menu. Le sous-menu montre les technologies du CPU installé. Lecture uniquement.
Appuyez sur pour entrer dans le sous-menu. Ce sous-menu rend tous les réglages et timings de vos DIMMs surbrillants. Cette information peut varier selon le modèle et n'est qu'à titre de référence. Vous pouvez aussi accéder à cette information à tout moment en appuyant sur [F5]. Appuyez sur pour entrer dans le sous-menu.
Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.
Appuyez sur pour entrer dans le sous-menu.
Ce menu vous permet de choisir le nombre de cœurs actifs du processeur.
Il est prévu de limiter la vitesse annoncée aux systèmes d'opérations anciens.
Il permet de prévenir des attaques de type "buffer overflow" de certains virus ou worms essayant d'exécuter des codes pour endommager votre système. Il est recommandé de le garder activé toutjours.
Il améliore la virtualisation et permet au système de fonctionner comme de multiples systèmes virtuels. Référez-vous au site officiel pour plus d'informations.
Cette fonction sert à activer/désactiver la technologie Intel VT-D. Pour plus d'informations, veuillez vous référer au site officiel d'Intel.
Cette fonction vous permet de choisir le mode Intel Dynamic Power technologie.
C1E support
Activer cette fonction pour réduire la consommation d'énergie du CPU lors de l'arrêt. Tous les processeurs ne supportent pas la fonction Enhanced Halt state (C1E).
Il surveille le CPU actuel ainsi que sa consommation d'énergie. Si elle surpassse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous pouze overlocker votre CPU, mettez le en désactisé.
Intel c-state
C-state est un paramétrage du management de l'alimentation qui détecte lorsque le système est arrêté et ainsi diminue la consommation d'alimentation.
Cette fonction vous permet de désactiver un mode C-state.
Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une longue durée.
Cette fonction vous permet d'ajuster le temps de maintenance pour la limite d'alimentation d'une longue durée.
Cette fonction vous permet d'ajuster la limite d'alimentation TDP pour une courte durée.
Ces domaines vous permettent d'ajuster la limite actuelle du CPU (niveau primaire)/iGPU (niveau secondaire) pour le ratio turbo.
Ces domaines vous permettent d'ajuster la limite d'alimentation turbo du CPU (niveau primaire)/ iGPU (niveau secondaire) pour turbo boost.
Cette fonction donne la limite du ratio des coeurs 1 / 2 / 3 / 4 du CPU.

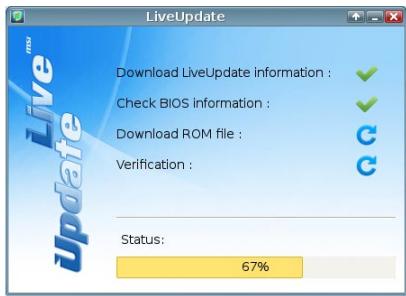

Mettre à jour le BIOS avec live update
Cette partie vous explique comment mettre à jour le BIOS en utilisant l'utilitaire Live Update avant d'entrer dans le système d'exploitation. Live Update mettra à jour le BIOS automatiquement lorsqu'il est connecté à l'Internet. Pour mettre à jour le BIOS avec l'utilitaire Live Update :
- Cliquez sur le bouton Live Update sur le menu BIOS UTILITIES. (Winki doit être installé).
- Réglez la connexion en incluant le bouton s'il est besoin.
- Cliquez sur le bouton suivant
- Live Update détecte automatiquement la version de BIOS et télécharge les dossiers appropriés.
- Cliquez le bouton de confirmation pour permettre à jour le BIOS.
Ne mettez pas à jour votre BIOS si le système fonctionne bien.
Sortez le Disc 'Pilote/Service', qui est inclus dans la boîte de la carte mère et placez-le dans le lecteur optique. L'installation va automatiquement se déclencher, cliquez sur le pilote ou sur l'utilitaire et suivez les instructions à l'écran pour l'installation. Le Disc 'Pilote/Service' contient :
- Menu Pilote : Il montre les différents pilotes disponibles. Choisissez les pilotes que vous souhaitez installer.
- Menu de service : Il montre les applications logicielles supportées par la carte mère.
- Menu service de base : Connectez-vous au site Web officiel de MSI par ce menu.
- Menu d'information du produit : Il montre les nouvelles informations sur le produit MSI.
- Menu de sécurité : Il fournit le programme d'antivirus.
Important
Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

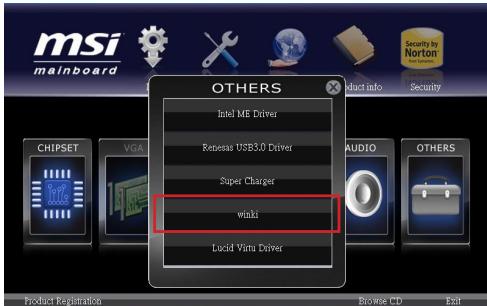

Installer winki
Les fonctions BIOS BROWSER et UTILITIES exigent l'installation préalable de Winki, veuillez installer d'abord l'application "Winki" sur le disque dur sous Windows. Vous pourrez ensuite accéder ces fonctionnalités en cliquant dans CLICK BIOS II sur leurs boutons respectifs.
Pour installer Winki, veuillez suivre les étapes suivantes :
- Allumer l'ordinateur et entrer dans le système d'exploitation Windows.
- Insérez le disque 'Pilote/Service' dans le lecteur optique. Le menu d'installation apparait.
- Cliquez l'onglet Driver.
- Cliquez le bouton OTHERS.
- Choisissez Winki pour démarrer l'installation.
- Lorsque l'installation est terminée, rédémarrez votre ordinateur.
Pycckn
Z77A-G41/
ZH77A-G41/
Cepnia B75A-G41
Uncert Intel® Z77 (Z77A-G41) ■ YunceT Intel® H77 (ZH77A-G41) - Unncet Intel® B75 (B75A-G41)
