BEDIENUNGSANLEITUNG Z77A-G41, Z77A-G41, Z77A-G43 GAMING, Z77A-G45 GAMING, Z77A-G45 THUNDERBOLT, Z77A-GD55, Z77A-GD65 GAMING, Z77A-GD80 MSI

En-38 Deutsch Z77A-G41/ ZH77A-G41/ B75A-G41 Serie MS-7758 Mainboard Spezifikationen Prozessoren ■ Unterstützt die Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® Prozessoren der 3. Generation für LGA 1155 Sockel Chipsatz ■ Intel® Z77 Chipsatz (Z77A-G41) ■ Intel® H77 Chipsatz (ZH77A-G41) ■ Intel® B75 Chipsatz (B75A-G41) - Unterstützt Intel® SBA über Intel® B75 Speicher ■ 4x DDR3 DIMMs unterstützen bis zu 32GB - Unterstützen DDR3-1066/ 1333/ 1600/ 1866(OC)/ 2133(OC), 2200*/ 2400*/ 2667*/ 2800* MHz (OC, 22nm CPU erforderlich) (Z77A-G41) - Unterstützen DDR3-1066/ 1333/ 1600/ 1800*/ 2000*/ 2200*/ 2400* MHz (OC, 22nm CPU erforderlich) (ZH77A-G41, B75A-G41) ■ Unterstützt die Modus Dual-Kanal LAN ■ Unterstützt LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E Audio ■ Integrierter Realtek® ALC887 HD-Audiocodec ■ 8-Kanal Audio-Ausgang mit Anschlusserkennung ■ Erfüllt die Azalia Spezifikationen SATA ■ SATA 6Gb/s - 2x SATA 6Gb/s Anschlüsse (SATA1~2) über Intel® Z77/ H77 (Z77A-G41/ ZH77AG41) - 1x SATA 6Gb/s Anschluss (SATA1) über Intel® B75 (B75A-G41) ■ SATA 3Gb/s - 4x SATA 3Gb/s Anschlüsse (SATA3~6) über Intel® Z77/ H77 (Z77A-G41/ ZH77AG41) - 5x SATA 3Gb/s Anschlüsse (SATA2~6) über Intel® B75 (B75A-G41) RAID (Z77A-G41/ ZH77A-G41) ■ SATA1~6 unterstützen die Intel® Rapid Storage Technologie (AHCI/ RAID 0/ 1/ 5/ 10) USB 3.0 ■ 2x USB 3.0 rückseitig über Intel® Z77/ H77/ B75 ■ 1x USB 3.0 onboard-Anschluss über Intel® Z77/ H77/ B75 Multi-GPU ■ Unterstützt die AMD® CrossFire™ Technologie Anschlüsse & Tasten ■ Hintere Ein-/ und Ausgänge - PS/2 Maus-Anschluss x1 De-2

Steckplätze ■ 1x PCIe 3.0 x16-Steckplatz, PCI_E2, unterstützt die Geschwindigkeit bis zu PCIe 3.0 x16 ■ 1x PCIe 2.0 x16-Steckplatz, PCI_E4, unterstützt die Geschwindigkeit bis zu PCIe 2.0 ■ 2x PCIe 2.0 x1-Steckplätze ■ 2x PCI-Steckplätze Form Faktor ■ ATX (30,5 cm X 21,6 cm) Schraubenlöcher für die Montage ■ Schraubenlöcher für die Montage x6 Weitere CPU Informationen finden Sie unter http://www.msi.com/service/cpu-support Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/service/test-report Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php De-3 Deutsch PS/2 Tastatur-Anschluss x1 USB 2.0 Anschlüsse x4 USB 3.0 Anschlüsse x2 LAN Anschluss x1 HDMI Anschluss x1**, unterstützt eine maximale Auflösung von 1920x1200 @ 60 - VGA Anschluss x1**, unterstützt eine maximale Auflösung von 2048x1536 @ 75 - Audiobuchsen x3*** (**Dieses Mainboard unterstützt die Doppelanzeigefunktion durch zwei OnboardGrafikausgang). (***Die 7. und 8. Kanäle müssen an der Frontplatte ausgegeben werden, um den 8Kanal-Klangeffekte zu erreichen.) ■ On-Board - USB 2.0 Stiftleisten x2 - USB 3.0 Stiftleiste x1 - TPM Stiftleiste x1 - Serielle Stiftleiste x1 - Parallele Stiftleiste x1 - Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge x1 - Gehäusekontaktschalter x1 - MultiConnect Panel Anschluss x1 (optinoal) - Voice Genie Anschuss x1 (optional) MS-7758 Mainboard Anschlussübersicht DIMM3 JPWR2 SYSFAN4 CPU DIMM2 DIMM1 DIMM4 CPUFAN SYSFAN3 SYSFAN2 Rücktafel JPWR1 JUSB3 PCI_E1 SYSFAN1 JBAT1 PCI_E2 SATA4 SATA2 PCI_E3 SATA1 PCI_E4 SATA3 PCI1 SATA6 SATA5 JCI1 JTURBO1 JFP2 PCI2 JAUD1 JTPM1 JFP1 JUSB2 JLPT1 JDLED3 JCOM1 De-4 JUSB1 Übersicht der Mainboard-Anschlüsse Port-Typ Seite Rücktafel E/A Anschlüsse De-6 CPU LGA 1155 CPU Sockel De-9 CPUFAN,SYSFAN1~4 Stromanschlüsse für Lüfter De-19 DIMM1~4 DDR3 Speichersteckplätze De-14 JAUD1 Audioanschluss des Frontpanels De-23 JBAT1 Steckbrücke zur CMOS-Löschung De-26 JCI1 Gehäusekontaktanschluss De-22 JCOM1 Serieller Anschluss De-24 JDLED3 Voice Genie Anschluss De-25 JFP1, JFP2 Frontpanel Anschlüsse De-20 JLPT1 Paralleler Schnittstelle De-24 JPWR1 ATX 24-poliger Stromanschluss De-13 JPWR2 ATX 8-poliger Stromanschluss De-13 JTPM1 TPM Anschluss De-23 JTURBO1 MultiConnect Panel Anschluss De-25 JUSB1~2 USB 2.0 Erweiterungsanschlüsse De-22 JUSB3 USB 3.0 Erweiterungsanschluss De-21 PCI1~2 PCI Erweiterungssteckplätze De-17

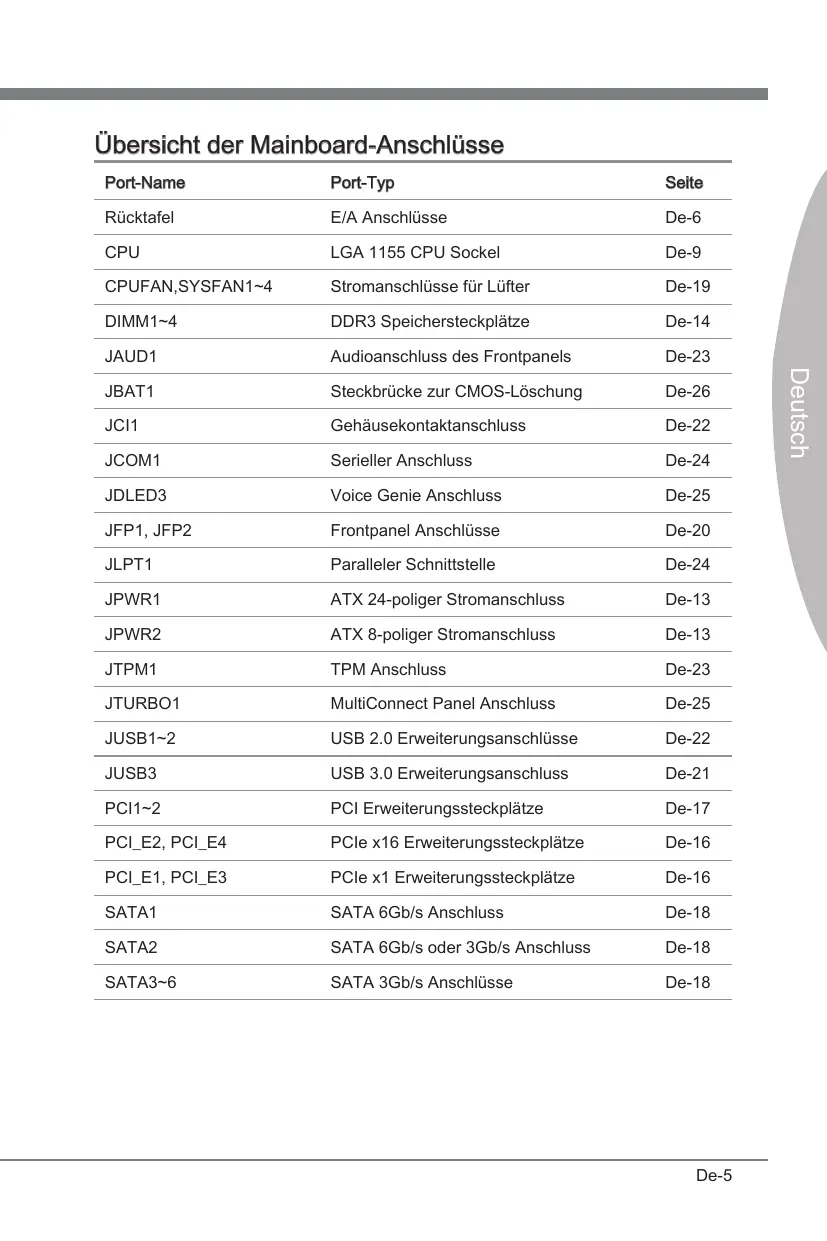

PCIe x16 Erweiterungssteckplätze De-16

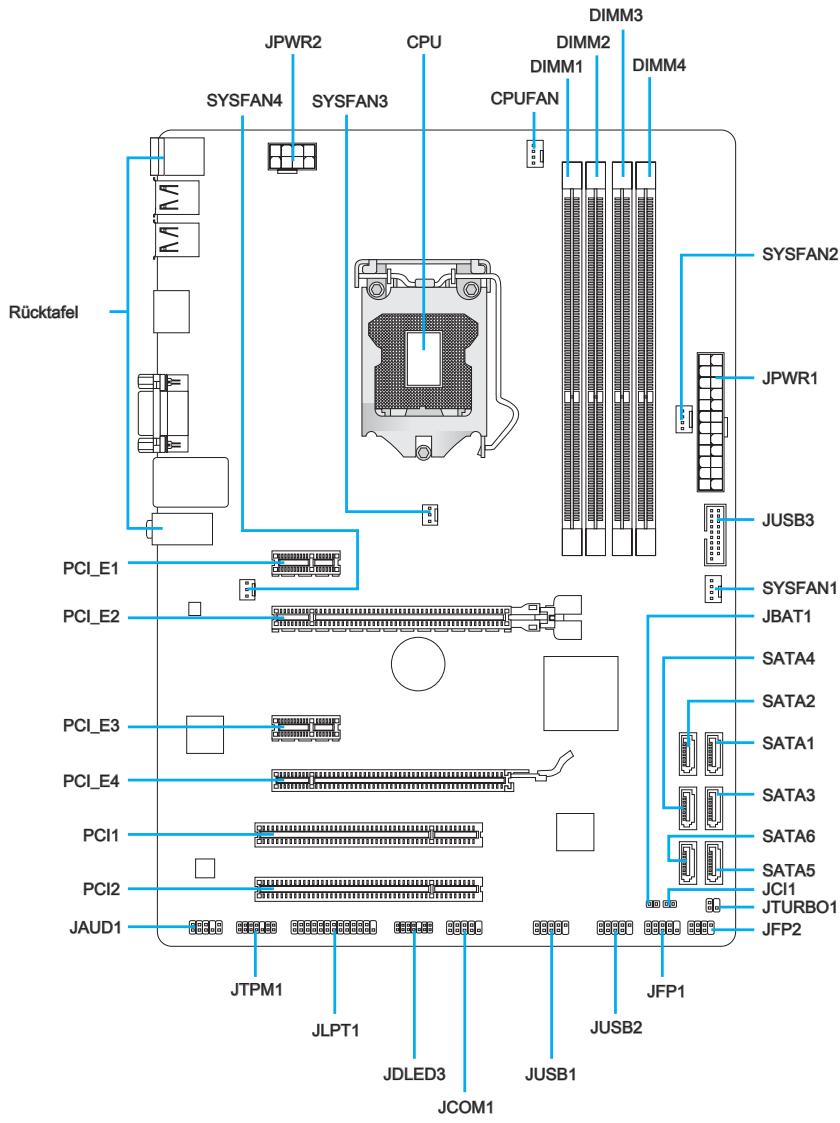

PCIe x1 Erweiterungssteckplätze De-16 SATA1 SATA 6Gb/s Anschluss De-18 SATA2 SATA 6Gb/s oder 3Gb/s Anschluss De-18 SATA3~6 SATA 3Gb/s Anschlüsse De-18 De-5 Deutsch Port-Name MS-7758 Mainboard Rücktafel-Übersicht LAN Maus USB 3.0 Anschluss Line-Out VGA Anschluss HDMI Anschluss Tastatur USB 2.0 Anschluss Line-In Mic USB 2.0 Anschluss ▶ Maus/Tastatur Die Standard PS/2® Maus/Tastatur Stecker DIN ist für eine PS/2® Maus/Tastatur. ▶ USB 2.0 Anschluss Der USB 2.0 Anschluss dient zum direkten Anschluss von USB 2.0-Geräten, wie etwa Tastatur, Maus oder weiterer USB 2.0-kompatibler Geräte. ▶ USB 3.0 Anschluss Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Er unterstützt Datentransferraten bis zu 5 Gbit/s (SuperSpeed). Wichtig Um ein USB 3.0 einzusetzen, schließen Sie es bitte mit einem USB 3.0 kompatiblen Kabel an einen USB 3.0 Anschluss an. ▶ HDMI Anschluss Das High-Definition Multimedia Interface (kurz HDMI) ist eine Schnittstelle für die volldigitale Übertragung von dekomprimierten Audio- und Video-Daten. Dieser HDMI unterstützt alle Formate für Fernsehen, einschließlich Standard- und Enhanced- oder HD-Video sowie das Audioformate der Unterhaltungselektronik. ▶ VGA Anschluss Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors. Wichtig Dieses Mainboard unterstützt die Doppelanzeigefunktion durch zwei Ausgangs-Ports. De-6 ▶ LAN Die Standard RJ-45 Buchse dient zur Verbindung in einem lokalen Netzwerk (LAN). Gelb Grün/ Orange Farbe LED Status Zustand Gelb Aus Keine Verbindung mit dem LAN. An (ständig) Verbindung mit dem LAN. An (blinkend) Der Computer kommuniziert mit einem anderen Rechner im LAN. Aus Datenrate 10 MBit/s

Datenrate 100 MBit/s

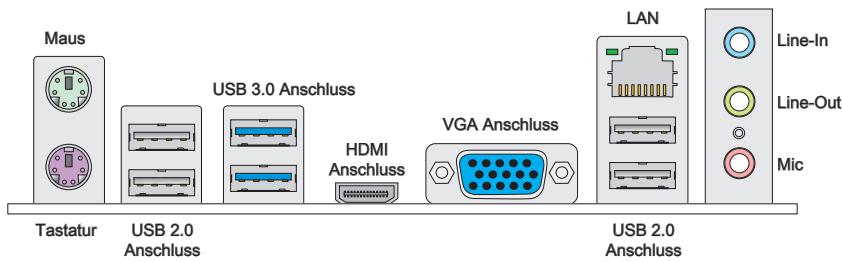

Datenrate 1000 MBit/s Rechts Grün Orange ▶ Audioanschlüsse Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse. ■ Blau - Line-In : Der Anschluss “Line In” kann externe Audioausgabegeräte aufnehmen. ■ Grün - Line-Out : An den Anschluss “Line Out” können Sie Lautsprecher oder Kopfhörer anschließen. ■ Rosa - Mikrofon : Der Anschluss “Mic” nimmt ein Mikrofon auf. Wichtig Die 7. und 8. Kanäle müssen an der Frontplatte ausgegeben werden, um den 8-KanalKlangeffekte zu erreichen. De-7 Deutsch LED Links MS-7758 Mainboard CPU (Prozessor) Erklärung zur LGA 1155 CPU Die Obserseite der LGA 1155 CPU hat zwei Justierungen und ein gelbes Dreieck um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten. Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins. Justierung Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins Wichtig Überhitzung Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühlblech anwenden, um Wärmeableitung zu erhöhen. CPU Wechsel Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten. Übertakten Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren. De-8 CPU & Cooler Installation Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installieren. Ein CPU-Kühler ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige CPU und CPU-Kühler Installation zu gewährleisten. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

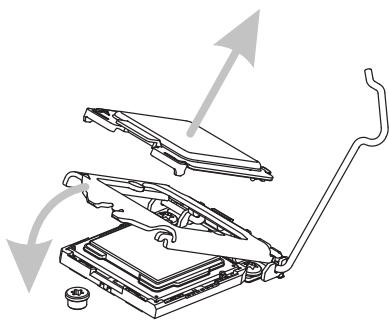

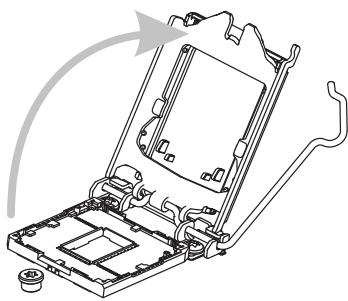

1. Hängen Sie den Verschlusshebel

aus und klappen Sie ihn in eine vollständig geöffnete Stellung.

4. Verschließen Sie die Abdeckplatte und entfernen Sie die

Plastikabdeckung. Justiermarkierungen De-9 Deutsch

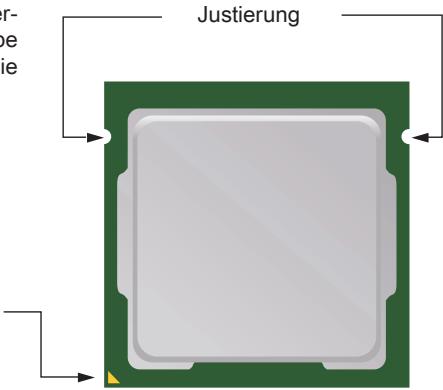

3. Positionieren Sie die CPU so, dass

sie auf den Sockel passt. Die CPU muss dabei mit der Pin_seite nach unten zeigen. Vergewissern Sie sich anhand der Justiermarkierungen, dass die CPU in der korrekten Position ist. 2. Die Abdeckplatte sollte nach vollständigem zurückklappen des Verschlusshebels mit nach hinten klappen. Berühren Sie keines Falls die CPU-Pins! MS-7758 Mainboard

5. Begutachten Sie, ob die CPU richtig im Sockel sitzt. Drücken Sie den

Verschlusshebel nach unten und arretieren Sie den Hebel unter dem Lüfteranschluss.

6. Verteilen Sie die dafür geeignete

Wärmeleitpaste oder ein Wärmeleitklebepad auf der Oberseite der eingesetzten CPU. Dies verbessert die Wärmeableitung maßgeblich und verhindert damit die Überhitzung des Prozessors.

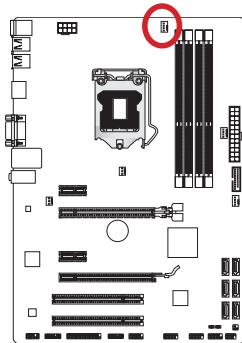

7. Machen Sie den CPU-Lüfteranschluss auf dem Motherboard

8. Setzen Sie den Prozessorkühler auf

die CPU und beachten Sie die Übereinstimmung der Lüfterverankerungen mit den dafür vorgsehenen Löchern auf der Mainboard-Platine. De-10

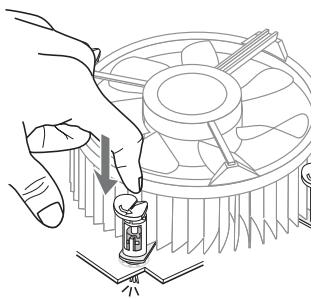

9. Drücken Sie nach der korrekten Positionierung des Lüfters die Arretierungsstifte mit leichtem Druck nach

unten bis sie einrasten. Das Einrasten sollte mit einem klick hörbar sein.

10. Überprüfen Sie das Mainboard um

sicherzustellen, dass das der Kühler korrekt installiert ist. Mainboard Deutsch Haken

11. Schließlich verbinden Sie das

Stromkabel des CPU Lüfters mit dem Anschluss auf dem Mainboard. Wichtig

• Berühren Sie die Pins des CPU Sockels nicht.
• Stellen Sie sicher, dass Ihr Kühler eine feste Verbindung mit der CPU hergestellt hat, bevor Sie Ihr System starten.
• Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel durch die Plastikabdeckung.

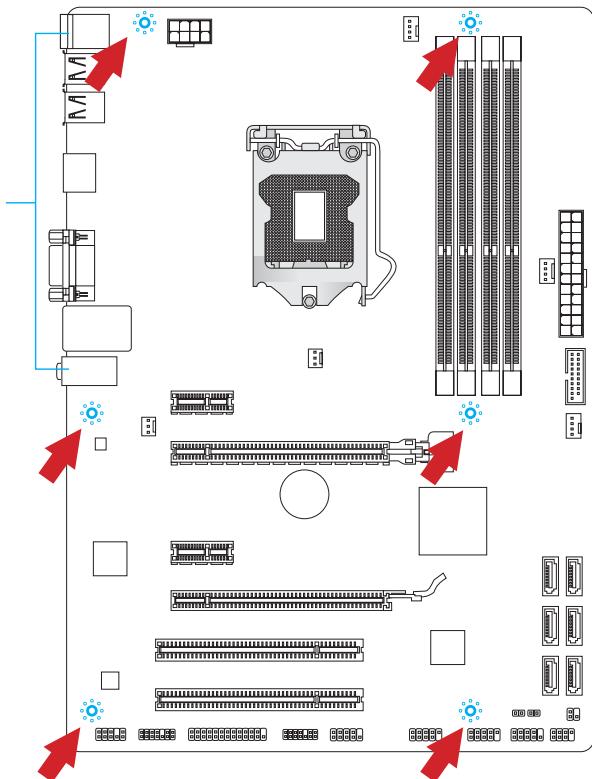

• Beziehen Sie bitte sich die auf Unterlagen im CPU Kühlerpaket für mehr Details über die CPU Kühlerinstallation. De-11 MS-7758 Mainboard Schraubenlöcher für die Montage Verwenden Sie die dem Mainboard beiliegende I/O-Platte und setzen Sie sie mit leichtem Druck von innen in die Aussparung des Computergehäuses ein. Zur Installation des Mainboards in Ihrem PC-Gehäuse befestigen Sie zunächst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Mainboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Mainboard mit den dem Gehäuse beiliegenden Schrauben fest. Die Positionen der Befestigungslöcher sehen Sie in der Zeichnung unten. Weitere Informationen erfahren Sie über Ihr Gehäusehandbuch. Die rückseitigen Anschlüsse des Mainboards sollten durch die vorgestanzten Öffnungen der I/O-Platte zugänglich sein. Wichtig
• Installieren Sie das Mainboard auf einer ebenen Fläche ohne Schmutz.
• Um Schäden am Mainboard zu verhindern, vermeiden Sie jegliche Berührung des Mainboards mit dem Gehäuse mit Ausnahme der Abstandhalter unter den Befestigungslöchern.

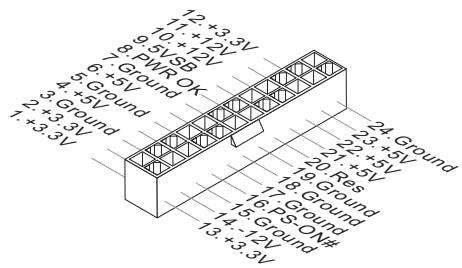

• Stellen Sie sicher, dass sich keine losen metallischen Teile im Gehäuseinneren befinden. De-12 Stromversorgung JPWR1: ATX 24-poliger Stromanschluss Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

JPWR2: ATX 8-poliger Stromanschluss Diese12V Stromanschlüsse werden verwendet, um die CPU mit Strom zu versorgen.

Wichtig Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen. De-13 MS-7758 Mainboard Speicher Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neusten Informationen über kompatible Bauteile finden Sie unter http://www.msi.com/service/test-report DDR3 240-polig, 1,5V 48x2=96 Pole 72x2=144 Pole Populationsregeln für Dual-Kanal-Speicher Im Dual-Kanal-Modus können Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Kanal-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Installationsvorgaben im Dual-Kanal-Modus.

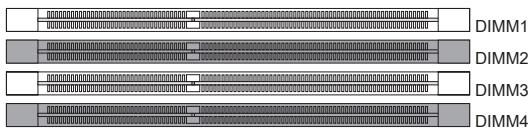

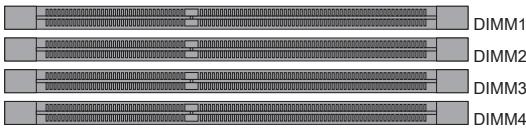

DIMM4 installiert Installed leer Empty Wichtig

• DDR3 und DDR2 können nicht untereinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.
• Sie verwenden die Speichermodule des gleichen Typs und identischer Speicherdichte im Zweikanalbetrieb, um die Systemstabilität zu gewährleisten.
• Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis 31+GB (nicht volle 32GB) erkannt, wenn jeder DIMM Slot mit einem 8GB Speichermodul besetzt wird. De-14 Vorgehensweise beim Einbau von Speicher Modulen 1. Öffnen Sie den DIMM-Steckplatz, indem Sie die Befestigungsclips zur Seite klappen. Stecken Sie das Speichermodul senkrecht in den DIMM-Steckplatz ein. Das Speichermodul hat eine Kerbe an der Unterseite, so dass es nur in einer Richtung eingesetzt werden kann. 2. Drücken Sie die Speichermodule tief in den DIMM-Steckplatz hinein. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein wobei ein deutliches Klicken, die korrekte Arretierung bestätigt..

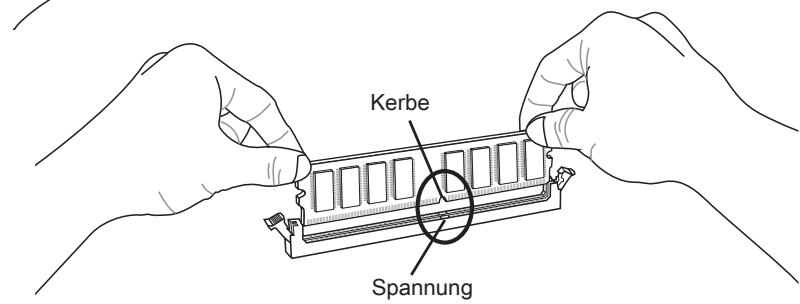

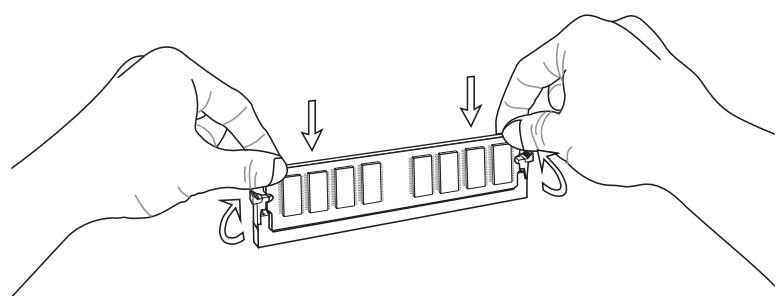

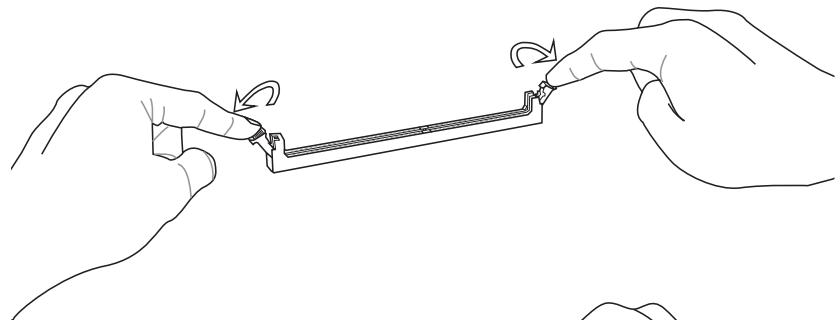

3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am

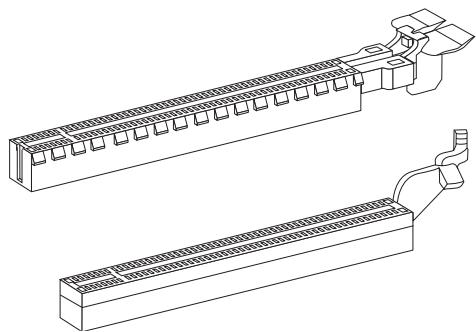

DIMM-Steckplatz richtig gehalten wird. Deutsch Kerbe Spannung De-15 MS-7758 Mainboard Erweiterungssteckplätze Dieses Motherboard enthält zahlreiche Schnittstellen für Erweiterungskarten, wie diskrete Grafik-oder Soundkarten. PCIe (Peripheral Component Interconnect Express) Steckplatz Der PCIe Steckplatz unterstützt PCIe-Erweiterungskarten. PCIe 3.0 x16-Steckplatz PCIe 2.0 x16-Steckplatz PCIe 2.0 x1-Steckplatz De-16 PCI (Peripheral Component Interconnect) Steckplatz Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind. 32-Bit PCI-Steckplatz Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte , um notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen. PCI-Unterbrechungsanforderungs-Routing Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden: Folge1 Folge2 Folge3 Folge4 PCI Steckplatz1 INT A# INT B# INT C# INT D# PCI Steckplatz2 INT B# INT C# INT D# INT A# De-17 Deutsch Wichtig MS-7758 Mainboard Interne Anschlüsse SATA1~6: SATA Anschluss Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).

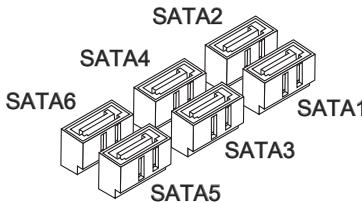

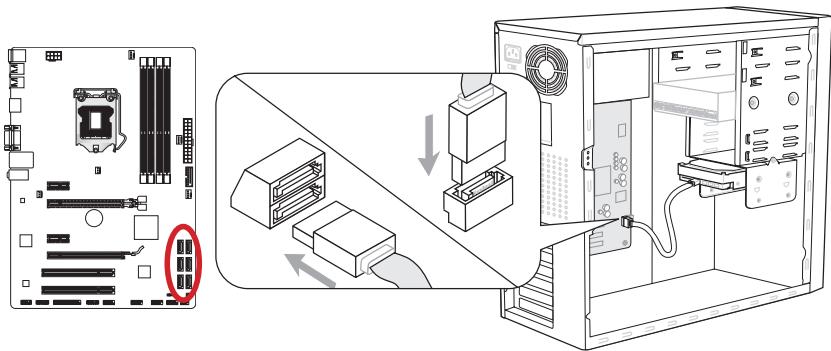

• Das MB-Layout dieser Abbildung dient lediglich Illustrationszwecken. SATA2 SATA4 SATA6 SATA1 SATA3 SATA5 SATA1 (6Gb/s, über Intel® Z77/ H77/ B75) SATA2 (6Gb/s, über Intel® Z77/ H77) (3Gb/s, über Intel® B75) SATA3~6 (3Gb/s, über Intel® Z77/ H77/ B75) Wichtig
• Viele Serial ATA Geräte benötigen eine zusätzliche Stromversorgung über das PCNetzteil. Dazu gehören Festplatten (SSD und HDD), und optische Laufwerke (CD/DVD-/ Blu-Ray). Weitere Informationen bietet das entsprechende Handbuch des Laufwerks.
• Meist müssen Serial-ATA Geräte im Gehäuse verschraubt werden. Informationen dazu finden Sie im Gehäuse- oder Gerätehandbuch.
• Knicken Sie das Serial ATA Kabel nicht in einem 90° Winkel. Datenverlust könnte die Folge sein.
• SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den flachen Stecker auf dem Mainboard einstecken. De-18 CPUFAN,SYSFAN1~4: Stromanschlüsse für Lüfter Die Anschlüsse unterstützen aktive Systemlüfter mit +12V. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Geschwindigkeitsregelung, um die Vorteile der Steuerung des CPU Lüfters zu nutzen. Vergessen Sie nicht, alle Systemlüftern anzuschließen. Einige Systemlüftern können nicht an dem Mainboard verbinden und wird stattdessen mit die Stromversorgung direkt verbinden. Ein Systemlüfter kann an jede verfügbaren Steckdose des Systemlüfters angeschlossen werden. Deutsch CPUFAN

• Informieren Sie sich vor dem Kühlerkauf über die empfohlenen CPU-Kühler des Prozessorherstellers auf dessen website.
• Der CPUFAN Anschluss unterstützt die Smart Fan Lüftersteuerung im Linear-Modus. Das Utility Control Center II kann installiert werden, um die Lüftergeschwindigkeit in Abhängigkeit von der der Prozessor- und System-Temperatur zu steuern.
• Für den Fall, dass nicht genügend Lüfteranschlüsse auf dem Mainboard zur Verfügung stehen, können weitere Lüfter mittels Adapter direkt am Netzteil angeschlossen werden. De-19 MS-7758 Mainboard

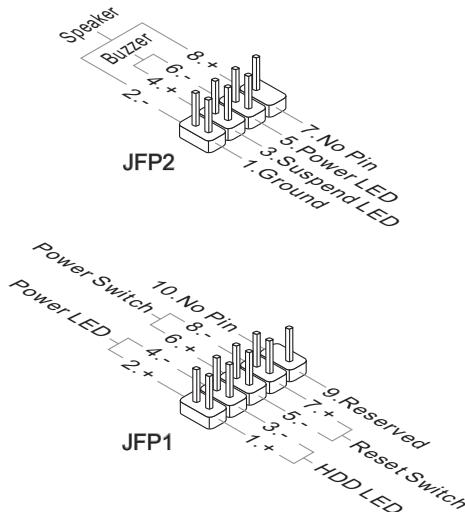

• Stellen Sie vor dem ersten Systemstart sicher, dass sich keine Kabel in den Lüftern verfangen können. JFP1, JFP2: Frontpanel Anschlüsse Diese Anschlüsse sind für das Frontpanel. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel® Front Panel I/O Connectivity Design Guide”. Bei der Installation des Frontpanel-Anschlüsse, nutzen Sie bitte das beiliegende mConnectors um die Installation zu vereinfachen. Schließen Sie alle Kabel aus dem PC-Gehäuse in die mConnectors und stecken Sie das mConnectors in dem Mainboard. Spe ake

• An den Anschlüssen aus dem Gehäuse sind die positiven Kabel an den Pins, die mit kleinen Dreiecken markiert sind erkennbar. Bitte verwenden Sie das Diagramm oben und die Bezeichnungen auf den mConnectors um die korrekte Positionierung und Platzierung festzustellen.

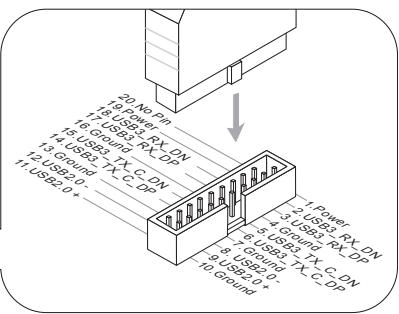

• Die meisten Anschlüsse in der Frontplatte des PC-Gehäuse soll vor allem in JFP1 gesteckt werden. De-20 JUSB3: USB 3.0 Erweiterungsanschluss Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Datentransferraten bis zu 5 Gbit/s (SuperSpeed). Deutsch 115V

• Das MB-Layout dieser Abbildung dient lediglich Illustrationszwecken. Wichtig
• Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.
• Zur Verwendung eines USB 3.0-Gerät, müssen Sie das Gerät an einen USB 3.0 Port über ein optionales USB 3.0-kompatibles Kabel anschließen. De-21 MS-7758 Mainboard JUSB1~2: USB 2.0 Erweiterungsanschlüsse Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits- USB- Peripheriegeräte, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. 115V

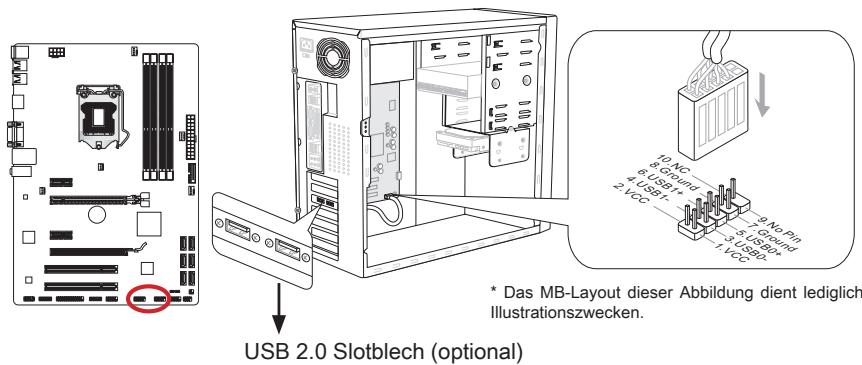

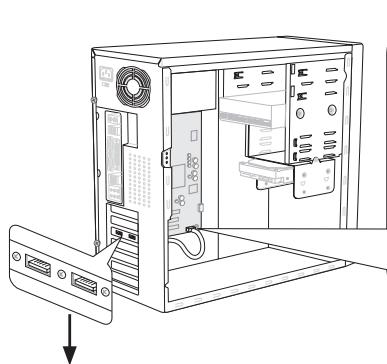

• Das MB-Layout dieser Abbildung dient lediglich Illustrationszwecken. USB 2.0 Slotblech (optional) Wichtig Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wenn das PC-Gehäuse geöffnet wird, aktiviert dies den Gehäuse-Kontaktschalter und eine Warnmeldung wird auf dem Bildschirm angezeigt. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

De-22 JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audio Ein- und Ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O Connectivity Design Guide”.

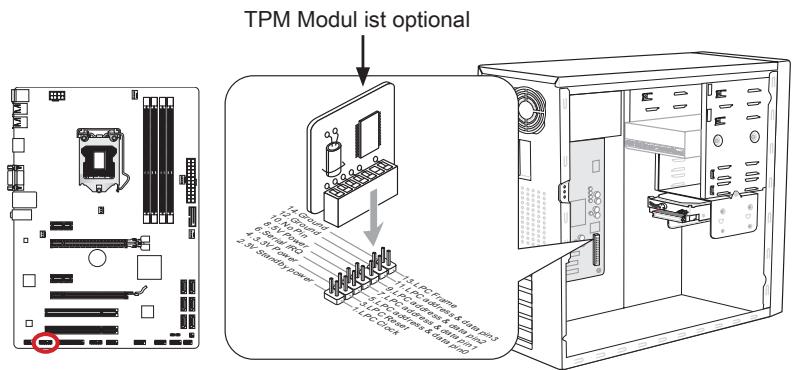

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) ver-wendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. TPM Modul ist optional 115V

• Das MB-Layout dieser Abbildung dient lediglich Illustrationszwecken. De-23 Deutsch

JTPM1: TPM Anschluss MS-7758 Mainboard JCOM1: Serieller Anschluss Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lässt sich eine serielle Geräte direkt anschließen.

JLPT1: Parallele Schnittstelle Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.

De-24 JDLED3: Voice Genie Anschluss (optional) Dieser Anschluss wird ausgenutzt, um die Sprachsteuerung (optional) anzuschließen. Weitere Informationen über den Einsatz des Anschlusses finden Sie bitte im Benutzerhandbuch. Deutsch

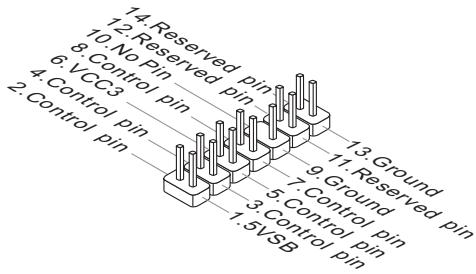

JTURBO1: MultiConnect Panel Anschluss (optional) Dieser Anschluss wird für das optionale Frontpanel zur Steuerung des OC Genie und einige zusätzliche Funktionen verwendet. Weitere Informationen über den Einsatz des Anschlusses finden Sie bitte im Benutzerhandbuch.

De-25 MS-7758 Mainboard Steckbrücken JBAT1: Steckbrücke zur CMOS-Löschung Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Mainboard versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Halten Sie sich an die Anweisungen in der Grafik, um die Daten zu löschen.

Daten beibehalten CMOS-Daten löschen Wichtig Wenn das System ausgeschaltet ist, können Sie die Steckbrücke stecken, um die Daten im CMOS zu löschen. Danach entfernen Sie die Steckbrücke. Versuchen Sie niemals die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigt werden. De-26 BIOS Setup CLICK BIOS II wird von MSI entwickelt, die eine grafische Benutzeroberfläche der BIOS-Einstellparameter mit Maus und Tastatur bietet. Mit CLICK BIOS II können Benutzer die BIOS-Einstellungen ändern, die CPU-Temperatur überwachen, die Boot-reihenfolge festlegen und die Systeminformationen anzeigen, wie CPU-Name, DRAM Kapazität, OS-Version und BIOS-Version. Benutzer können die Parameter-Daten exportieren und importieren, um sie zu sichern oder mit Freunden zu teilen. Bei bestehender Internetverbindung können die Benutzer im Internet surfen, E-Mail abrufen und Ihr System mit Live-Update aktualisieren. Nach dem Einschalten beginnt der Computer den POST (Power On Self Test Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint drücken Sie die Taste <Entf>(<DEL>), um das Setup aufzurufen. Press DEL key to enter Setup Menu, F11 to enter Boot Menu (ENTF drücken, um das Einstellungsprogramm zu öffnen; F11 drücken um das Bootmenü zu erreichen) Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf> drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>). Wichtig Die Menüpunkte jeder in diesem Kapitel beschriebenen BIOS Kategorie befinden sich in permanenter Weiterentwicklung um die Systemleistung zu verbessern. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollten demnach nur als Anhaltspunkte dienen. De-27 Deutsch Aufruf des BIOS Setups MS-7758 Mainboard Überbilck Nach dem Aufrufen der CLICK BIOS II, ist das eine der folgenden Anzeigen. Sprache Temperaturüberwachung Auswahl des Modus SystemInformation Boot-Menü Bootgerät Prioritätleiste BIOS-MenüAuswahl BIOS-MenüAuswahl Menu display Wichtig Die Bilder in diesem Handbuch sind nur zur Bezugnahme und können von Ihnem gekauften Produkt abweichen. Für weitere Informationen, bitte beachten Sie die tatsächlichen Anzeigen Ihres Systems. ▶ Temperatur-überwachung Es zeigt die Temperatur des Prozessors und des Mainboards. ▶ System-Information Es zeigt die Zeit, Datum, CPU-Name, CPU-Frequenz, DRAM-Frequenz, DRAMKapazität und die BIOS-Version. ▶ BIOS-Menü-Auswahl Diese Menüpunkte können die Menüs des BIOS auswählen. Die folgenden Optionen stehen zur Verfügung: ■ SETTINGS - Mit diesem Menü können Sie Ihre Einstellungen für Chipsatz, Boot-Gerät angeben. ■ OC - Dieses Menü enthält Optionen zu Frequenz- und Spannungsanpassungen. Die Erhöhung der Frequenz kann eine bessere Leistung erreichen. Andererseits kann hohe Frequenz und Wärmeentwicklung Instabilität verursache. Daher empfehlen wir unerfahrenen Benützern nicht zu übertakten. ■ ECO - Dieses Menü ermöglicht Energiespar-Einstellungen. ■ BROWSER - Mit dieser Funktion kommen starten Sie den MSI-WinkiWebbrowser. ■ UTILITIES - Dieses Menü enthält Utilities für die Sicherung und Aktualisierungen. De-28

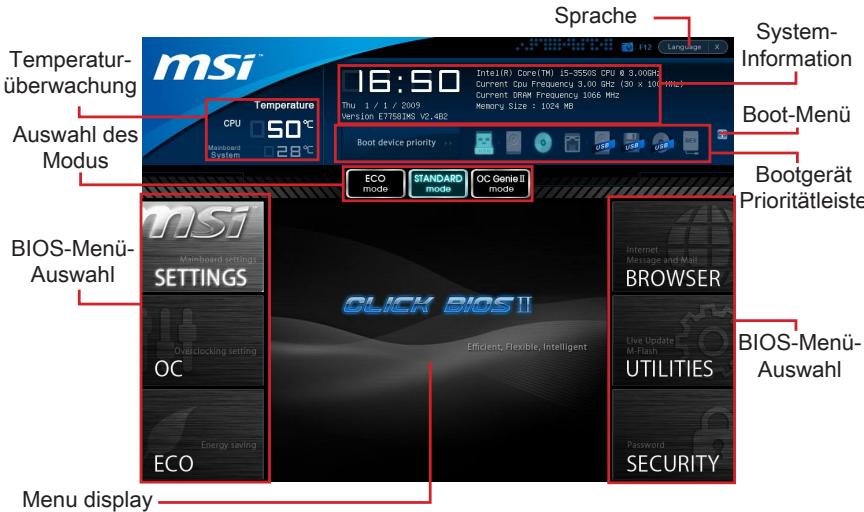

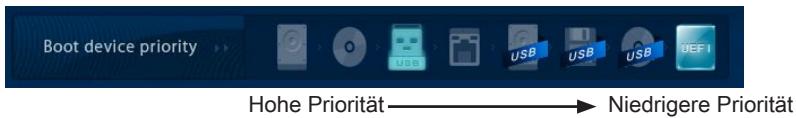

Boot-Geräte Prioritätsleiste Die Leiste zeigt die Reihenfolge der Boot-Geräte. Die Symbole zeigen die verfügbaren Geräte. Hohe Priorität Niedrigere Priorität Klicken Sie und ziehen Sie das Symbol nach links oder rechts, um die Boot-Priorität festzulegen. Untermenü Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden, bedeuted dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten ( ↑↓ ) oder Maus können Sie ein Feld hervorheben und drücken der Eingabetaste <Enter> oder doppelklicken mit der linken Maustaste in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Um in das vorherige Menü zu gelangen, drücken Sie <Esc > oder klicken Sie die rechte Maustaste. Allgemeine Hilfe Die allgemeine Hilfe listet die entsprechenden Tasten für die Navigation. Sie können diese aus jedem BIOS-Menü einfach durch Drücken der Taste <F1>. Die allgemeine Hilfe listet die entsprechenden Tasten und die Auswahlmöglichkeiten für den markierten Punkt. De-29 Deutsch SECURITY - Mit Hilfe dieses Menüs verhindern Sie Eingriffe nicht autorisierter Personen. Verwenden Sie diese Sicherheitsfunktionen, um Ihr System zu schützen. ▶ Bootgerät-Prioritätleiste Sie können die Symbole verschieben, um die Boot-Priorität ändern. ▶ Boot-Menü Mit dieser Taste können Sie das Boot-Menü aufrufen. Klicken Sie auf den Eintrag, um das System von dem Gerät sofort zu starten. ▶ Auswahl des Modus Mit dieser Funktion können Sie Voreinstellungen des Energiesparens oder Übertaktung laden. ▶ Menüanzeige Dieser Bereich ermöglicht die Konfiguration von BIOS Einstellungen. ▶ Sprache Hier können Sie die Sprache der BIOS-Einstellungen auswählen. MS-7758 Mainboard Betrieb CLICK BIOS II ermöglicht Ihnen, die BIOS-Einstellungen mit der Maus Tastatur zu steuern. Die folgende Tabelle listet und beschreibt die Hotkeys und Mausaktionen. Hotkey Maus

Beschreibung Auswahl eines Eintrages Bewegen Sie den Cursor Auswahl eines Symbols/ Feldes <Enter> Klicken/ doppeltklicken Sie mit der linken Maustaste <Esc> Aufruf Exit Menü oder zurück zum Hauptmenü von Untermenü Klicken Sie mit der rechten Maustaste

Hochzählen oder ändern eines Wertes

Herunterzählen oder ändern eines Wertes <F1> Allgemeine Hilfe <F4> CPU-Spezifikationen <F5> Aufruf des Memory-Z Fensters mit Details zum Speicher <F6> Laden der ursprünglichen Setup-Standardwerte <F8> OC-Profil wird vom USB-Stick geladen <F9> OC-Profil wird auf einem USB-Stick gespeichert <F10> Speichern oder Zurücksetzen der Änderungen <F12> Speichern des Bildschirmfotos auf einen FAT/ FAT32 USB-Laufwerk De-30 OC-Menü In diesem Menü können Benutzer das BIOS anpassen und übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebniss sicher sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Mainboard oder Komponenten des Systems beschädigen können. Deutsch Wichtig

• Die Übertaktung ist nur für fortgeschrittene Benutzer zu empfehlen.
• Die Übertaktung ist nicht gewährleistet. Anwendung kann zu Verlust der Garantie oder zur Beschädigung der Hardware führen.
• Falls Sie sich mit der Übertaktung nicht auskenne, empfehlen wir für einfaches Übertakten die OC-genie Funktion. ▶ Current CPU/ DRAM Frequency Zeigt den derzeitigen Takt der CPU und die Geschwindigkeit des Speichers an. Nur Anzeige – keine Änderung möglich. ▶ CPU Base Frequency [10KHz] Hier können Sie den CPU Grundtakt (in 10KHz Inkrementen) anpassen. Sie können die CPU übertakten, indem Sie diesen Wert verändern. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet ist. ▶ Adjust CPU Ratio Die Funktion steuert den Multiplikator der internen Taktfrequenz des Prozessors. Dieser Eintrag ist nur verfügbar, wenn der Prozessor diese Funktion unterstützt (freier Multiplikator). ▶ Adjusted CPU Frequency Es zeigt die eingestellten Frequenz der CPU. Nur Anzeige – keine Änderung möglich. ▶ Adjust CPU Ratio in OS Aktivieren Sie dieses Element, können Sie die CPU Taktrate im Betriebssystem ändern, indem Sie MSI Control Center ii verwenden. De-31 MS-7758 Mainboard ▶ Internal PLL Overvoltage Diese Option bietet Ihnen an, die PLL-Spannung anzupassen. ▶ EIST Die weiterentwickelte Intel SpeedStep Technologie erlaubt Ihnen, die Prozessorleistung in Abhängigkeit von der Stromquelle einzustellen. Dieses Feld erscheint nur,wenn die Funktion zur Verfügung steht. ▶ Intel Turbo Boost Aktiviert oder deaktiviert Turbo Boost um die CPU-Leistung automatisch oberhalb der Standardtaktung zu erhöhen, wenn Applikationen zusätzliche Leistung benötigen. ▶ Enhanced Turbo Diese Funktion wurde massgeblich von der CPU erhöht, indem es die Geschwindigkeit bis auf eine maximale Frequenz von Intel Turbo Boost für alle CPU-Kerne erhöht werden. ▶ OC Genie Function Control Hier können Sie die OC-Genie-Tasten aktivieren/ deaktivieren. ▶ My OC Genie Hier können Sie auswählen, ob OC Genie-Parameter durch den Benutzer angepasst wird. Die Einstellung [MSI] ermöglicht OC Genie vorgegebene OC Parameter zu verwenden, um das System zu übertakten. Wenn Sie die Einstellung [Customize] wählen, können Sie die folgenden verwandten “Customize OC Genie Option”-Untermenü für OC Genie manuell konfigurieren. ▶ My OC Genie option Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ My OC Genie GT Overclocking Hier können Sie die Übertaktung von integrierter Grafik für OC Genie Funkation aktivieren/ deaktivieren. ▶ My OC Genie GT Ratio Hier können Sie die GT Ratio für OC Genie Funkation angeben. ▶ Adjusted My OC Genie GT Frequency Zeigt die iGPU Frequenz, wenn OC Genie gestartet wird. Nur Anzeige. ▶ DRAM Reference Clock Geben Sie den DRAM-Bezugstakt für CPU an. Bitte beachten Sie, dass die Übertaktung Verhalten wird garantiert nicht. ▶ DRAM Frequency Hier können Sie die Speicherfrequenz einstellen. Bitte beachten Sie, dass die Übertaktung Verhalten wird garantiert nicht. ▶ Adjusted DRAM Frequency Zeigt die Speicherfrequenz an. Nur Anzeige – keine Änderung möglich. De-32 ▶ DRAM Timing Mode Wählen Sie aus, wie das DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM des DRAM-Moduls gesteuert wird. Die Einstellung [Auto] ermöglicht die automatische Erkennung der DRAM-Timings anhand der SPD Daten. Im Untermenü Advanced DRAM Configuration können die Einstellungen für die Module einzeln [Unlink] oder für alle Module gemeinsam [Link] manuell vorgenommen werden. ▶ Advanced DRAM Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ Command Rate Legt die DRAM Kommandorate fest. ▶ tRCD Dies gestattet es, die Anzahl der Zyklen und der Verzögerung einzustellen, die zwischen den CAS und RAS Abtastsignalen liegen, die verwendet werden, wenn der DRAM beschrieben, ausgelesen oder aufgefrischt wird. Eine hohe Geschwindigkeit führt zu höherer Leistung, während langsamere Geschwindigkeiten einen stabileren Betrieb bieten. ▶ tRP Legt die Anzahl der Taktzyklen fest, die das Reihenadressierungssignal (Row Address Strobe - RAS) für eine Vorbereitung bekommt. Wird dem RAS bis zur Auffrischung des DRAM nicht genug Zeit zum Aufbau seiner Ladung gegeben, kann der Refresh unvollständig ausfallen und das DRAM Daten verlieren. Dieser Menüpunkt ist nur relevant, wenn synchroner DRAM verwendet wird. ▶ tRAS Diese Einstellung definiert die Zeit (RAS) zum Lesen und Schreiben einer Speicherzelle. ▶ tRFC Diese Einstellung definiert die Zeit (RFC) zum Lesen und Schreiben einer Speicherzelle. ▶ tWR Definiert minimum Intervall zwischen dem Datenflussende und dem Beginn eines vorgeladenen Befehls. Erlaubt die Wiederherstellung der Daten in die Zellen. ▶ tWTR Definiert minimum Intervall zwischen dem Datenflussende und dem Beginn eines Spaltenlesebefehls. Es gestattet den I/O Ansteuerungssignalen die Datenwiederherstellung der Zelle vor dem Lesebefehl zu überschreiben. ▶ tRRD Legt die Aktiv-zu-Aktiv Verzögerung für unterschiedliche Bänke fest. ▶ tRTP Legt das Zeitintervall zwischen dem Lesebefehl und dem vorgeladenen Befehl fest. De-33 Deutsch ▶ tCL Hier wird die Verzögerung (CAS-Timing) in Taktzyklen eingestellt, bevor das SDRAM einen Lesebefehl nach dessen Erhalt ausführt. MS-7758 Mainboard ▶ tFAW Einstellen des tFAW -Zeitintervalls (four activate window delay). ▶ tWCL Einstellen des tWCL- Zeitintervalls (Write CAS Latency). ▶ Advanced Channel 1/ 2 Timing Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Hier können für jeden Kanal erweiterte Speichereinstellungen vorgenommen werden. ▶ GT OverClocking Hier können Sie die Übertaktung der integrierten Grafik aktivieren/ deaktivieren. ▶ GT Ratio Diese Einstellung steuert das Verhältnis der integrierten Grafikfrequenz, um die integrierten Grafik mit eine anderen Frequenzkombinationen zu arbeiten. ▶ Adjusted GT Frequency Zeigt die angepasste Frequenz integrierter Grafik. Nur Anzeige – keine Änderung möglich. ▶ Spread Spectrum Die Spread Spectrum Funktion reduziert die erzeugte elektromagnetischen Strahlung, mittels Modulation eines Taktgeneratorimpulses. Wichtig
• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet) , um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen. ▶ CPU Core Voltage/ DRAM Voltage. Hier können Sie die Spannung anzupassen. ▶ Current CPU Core Voltage/ Current DRAM Voltage Zeigt die die aktuelle Spannung der CPU/ DRAM. Nur Anzeige. ▶ Overclocking Profiles Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ Set Name for Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Geben Sie einen Namen, indem Sie in diesem Artikel eintippen. De-34 ▶ Save Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Speichern Sie die aktuelle Übertaktungs-Einstellungen auf ROM für ausgewählten Profil. ▶ Load/ Clear Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Laden / Löschen der gespeicherten Profileinstellungen von ROM. ▶ OC Profile Save to USB Speichern Sie die aktuelle Übertaktungs-Einstellungen auf USB-Flashspeicher. ▶ OC Profile Load from USB Laden Sie die gespeicherten Einstellungen von USB-Flashspeicher. ▶ CPU Technology Support Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des verwendeten Prozessors an. Nur Anzeige. ▶ MEMORY-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü markiert alle Einstellungen und Timings von Ihren DIMMs. Diese Informationen kann je nach Modell und ist schreibgeschützt. Zu diesen Informationen gelangen Sie, indem Sie die Taste [F5] drücken. Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ DIMM1~4 Memory SPD Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Information des installierten Speichers an. ▶ CPU Features Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ Active Processor Cores Hier können Sie die Zahl der aktiven Prozessorkerne auswählen. ▶ Limit CPUID Maximum Max CPUID Value Limit kann die aufgeführte Geschwindigkeit des Prozessors für ältere Betriebssysteme begrenzen. ▶ Execute Disable Bit Es kann an den Rechner gerichtete “Buffer Overflow” Angriffe verhindern, bei denen Würmer, um Ihr System mit Codeausführung zu beschädigen. Es wird empfohlen, halten Sie diese stets aktiviert. ▶ Intel Virtualization Tech Verbessert Virtualisierung und ermöglicht dem System, wie mehrere virtuelle Systeme handeln. Für weitere Informationen besuchen Sie die offizielle Intel-Website. De-35 Deutsch ▶ CPU Specifications Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü markiert alle Einstellungen und Timings von Ihren DIMMs. Diese Informationen kann je nach Modell und ist schreibgeschützt. Zu diesen Informationen gelangen Sie, indem Sie die Taste [F4] drücken. Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. MS-7758 Mainboard ▶ Intel VT-D Tech Hier können Sie die Intel Intel VT-D-Technologie aktivieren/ deaktivieren. Für weitere Informationen besuchen Sie die offizielle Intel-Website. ▶ Power Technology Hier können Sie den Modus der Intel Dynamic Power Technologie auswählen. ▶ C1E Support Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu reduzieren. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E). ▶ OverSpeed Protection Die Funktion kann den aktuellen CPU Status sowie seine Leistungsaufnahme überwachen. Wenn es ein bestimmtes Niveau übersteigt, verringert der Prozessor automatisch seine Taktrate. Wollen Sie Ihre CPU Übertakten, wird es empfohlen, diese Funktion deaktiviert ist. ▶ Intel C-State C-Zustand ist ein Power-Management-Zustand, das erkennt, wenn das System im Leerlauf ist und den Stromverbrauch entsprechend senkt. ▶ Package C State limit Hier können Sie einen C-State-Modus auswählen. ▶ Long duration power limit (W) Hier können Sie die TDP Leistungsgrenze für einen langen Zeitraum einstellen. ▶ Long duration maintained (s) Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) für einen bestimmten Zeitraum ein. ▶ Short duration power limit (W) Hier können Sie die TDP Leistungsgrenze für einen kurzen Zeitraum einstellen. ▶ Primary/ Secondary Plane Current value (A) Hier können Sie die aktuelle Wert des CPU (die primären Ebene)/ iGPU (die sekundären Ebene) für Turbo Ratio einstellen. ▶ Primary/ Secondary plane turbo power limit (W) Hier können Sie die Turbo Leistungsgrenze des CPU (die primären Ebene)/ iGPU (die sekundären Ebene) für Turbo Boost einstellen. ▶ 1/2/3/4-Core Ratio Limit Anzeigen der maximalen Kerne der CPU 1/2/3/4. De-36 Aktualisierung BIOS mit dem Live-Update Dieser Abschnitt erklärt, wie Sie das BIOS mit Hilfe des Live-Update-Programms aktualisieren können, noch das Betriebssystem gestartet wurde. Bei einer bestehenden Internetverbindung kann Live-Update das BIOS selbstständig aktualisieren. Um das BIOS mit dem Live-Update-Programm zu aktualisieren, führen Sie bitte folgende Schritte aus:

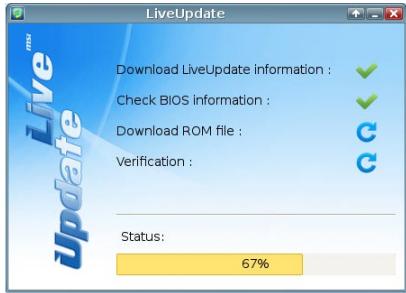

1. Klicken Sie auf die Taste Live-Update

(Die Winki muss installiert sein). im Menü für BIOS-Dienstprogramme. Deutsch

2. Wenn nötig, bauen Sie die Verbindung auf durch einen Klick auf die EinstellungTaste

3. Klicken Sie auf die Taste “Weiter”

4. Live Update erkennt automatisch die BIOS-Version und laden Sie die entsprechende

5. Klicken den Bestätigen Button

, um das BIOS zu aktualisieren. Wichtig Nicht aktualisieren Sie das the BIOS, wenn Ihr System gut läuft. De-37 MS-7758 Mainboard Software-Information Die im Mainboard-Paket enthaltene Disc enthält alle notwendigen Treiber. Um die Installation automatisch laufen zu lassen, klicken Sie einfach den Treiber oder Utiltiy und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-Disc enthält: - Treibermenü : Es gibt die vorhandenen Treiber. Aktivieren Sie den gewünschten Treiber. - Gebrauchsmenü : Sie erlaubt Ihnen verfügbare Software-Anwendungen zu installieren. - Service-Basismenü : Mit diesem Menü können Sie offizielle Webseite des MSI linken. - Produktinformation-Menü : Es zeigt die neu Informationen von MSI Produkt. - Sicherheits-Menü : Es bietet die nützliche Antivirenprogramm. Wichtig Besuchen Sie bitte die offizielle Website des MSI, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten. Installation von MSI Winki Der BIOS Browser und weitere Utilities setzen eine vorherige Installation der WinkiSoftware voraus. Bitte installieren Sie daher zunächst die Winki-Software von der MSI Teriber-CD unter Windows. Befolgen Sie die nachstehenden Schritte, um Winki zu installieren:

1. Schalten Sie den Computer ein und starten Sie das Windows Betriebssystem.

2. Lengen Sie die MSI-Treiber-Disk in das optische Laufwerk ein. Der Setup-Bildschirm

erscheint automatisch.

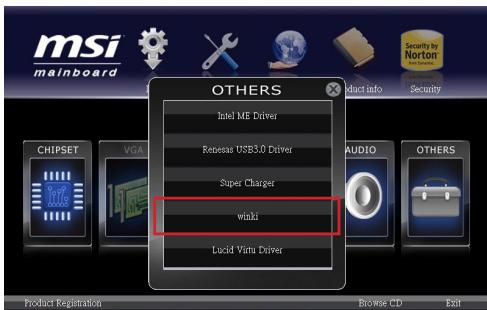

3. Klicken Sie auf den Treiber-Tab.

4. Klicken Sie auf die Taste "OTHERS (ANDERE)".

5. Wählen Sie Winki, um den Vorgang zu starten.

6. Wenn das Programm beendet wurde, starten Sie den Computer neu.
