Type de produit	Carte mère ATX
Chipset	Intel H87
Socket	LGA 1150
Support de processeur	Processeurs Intel Core de 4ème génération
RAM	4 x DIMM DDR3, jusqu'à 32 Go, 1600/1333 MHz
Slots d'extension	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
Stockage	6 x SATA III 6Gb/s, RAID 0/1/5/10
Connectivité réseau	LAN 10/100/1000 Mbps
Ports USB	6 x USB 3.0, 4 x USB 2.0
Sorties vidéo	HDMI, DVI-D, VGA
Dimensions	30.5 cm x 24.4 cm
Poids	Environ 1.5 kg
Compatibilités	Compatible avec Windows 8/8.1/10
Fonctions principales	Overclocking, support UEFI BIOS
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des composants internes
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles sur le marché
Sécurité	Protection contre les surtensions, sécurités BIOS
Informations générales	Vérifiez la compatibilité des composants avant l'achat

FOIRE AUX QUESTIONS - H87-G43, H87-G43, H87M-E33, H87M-G43 MSI

Comment mettre à jour le BIOS de la carte mère MSI H87-G43 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel de MSI, puis utilisez l'outil M-Flash intégré dans le BIOS pour effectuer l'installation.

Quels types de RAM sont compatibles avec la MSI H87-G43 ?

La MSI H87-G43 prend en charge la mémoire DDR3 jusqu'à 1600 MHz, avec un maximum de 32 Go répartis sur quatre slots DIMM.

Comment résoudre un problème de démarrage sur la MSI H87M-E33 ?

Vérifiez les connexions de l'alimentation, assurez-vous que la RAM est bien installée, et essayez de retirer tous les périphériques non essentiels pour diagnostiquer le problème.

La carte mère MSI H87M-G43 prend-elle en charge le SLI ?

Non, la MSI H87M-G43 ne prend pas en charge le SLI. Elle supporte uniquement la technologie CrossFire pour les configurations multi-GPU AMD.

Comment configurer le RAID sur la MSI H87-G43 ?

Pour configurer le RAID, accédez au BIOS, activez le mode RAID dans les paramètres SATA, puis utilisez l'utilitaire RAID pour créer votre volume RAID lors du démarrage.

Quels sont les ports de connectivité disponibles sur la MSI H87-G43 ?

La MSI H87-G43 dispose de ports USB 3.0, USB 2.0, HDMI, DVI, et des ports audio 5.1, ainsi que d'un port Ethernet pour la connexion réseau.

Comment vérifier la température de la carte mère MSI H87M-E33 ?

Vous pouvez vérifier la température dans le BIOS sous l'onglet 'Hardware Monitor', ou utiliser des logiciels tiers comme HWMonitor ou MSI Afterburner sous Windows.

Est-il possible d'overclocker la MSI H87-G43 ?

L'overclocking n'est pas officiellement supporté sur la série H87. Pour l'overclocking, il est recommandé d'utiliser une carte mère avec un chipset Z87.

Comment résoudre un problème de son sur la MSI H87M-G43 ?

Vérifiez que les pilotes audio sont correctement installés et à jour, et assurez-vous que le périphérique de lecture est bien sélectionné dans les paramètres audio de Windows.

MODE D'EMPLOI H87-G43, H87-G43, H87M-E33, H87M-G43 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ

Guide rapide du panneau arrière ......Fr-7

Mémoire ......Fr-13

Trous Taraudés de Montage....Fr-14

Connecteurs d'alimentation....Fr-15

Emplacements d'extension....Fr-16

Cartes Vidéo/ Graphics ......Fr-17

Connecteurs internes....Fr-18

Cavaliers ......Fr-25

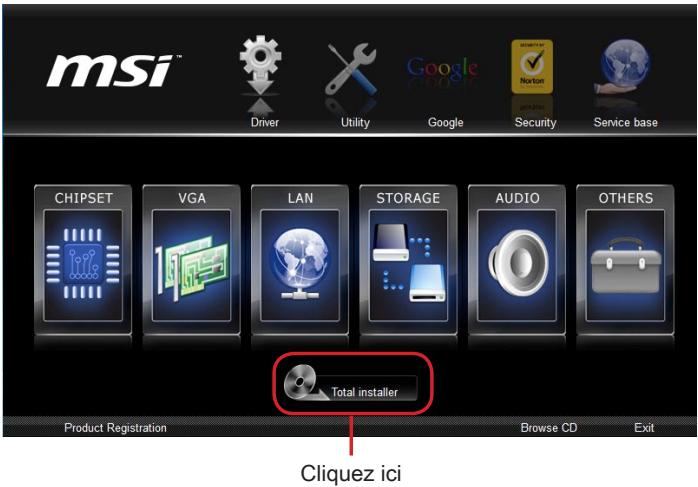

Pilotes et Utilitaires....Fr-26

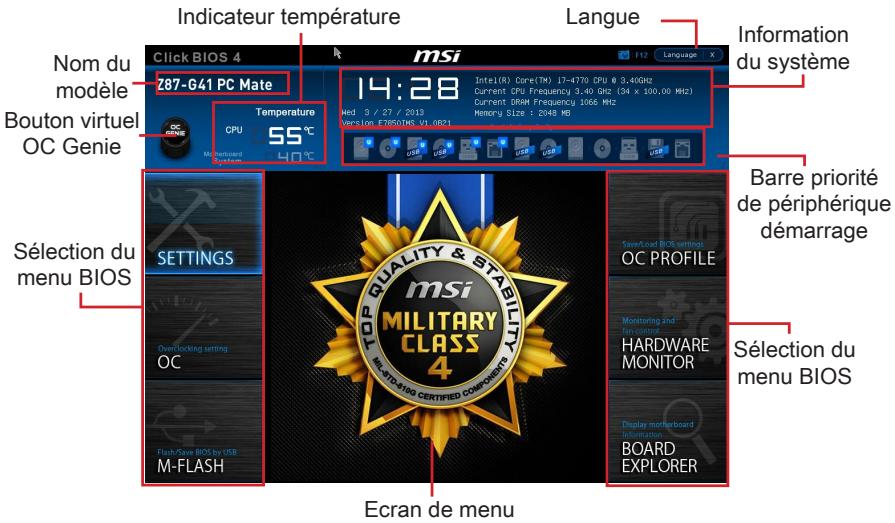

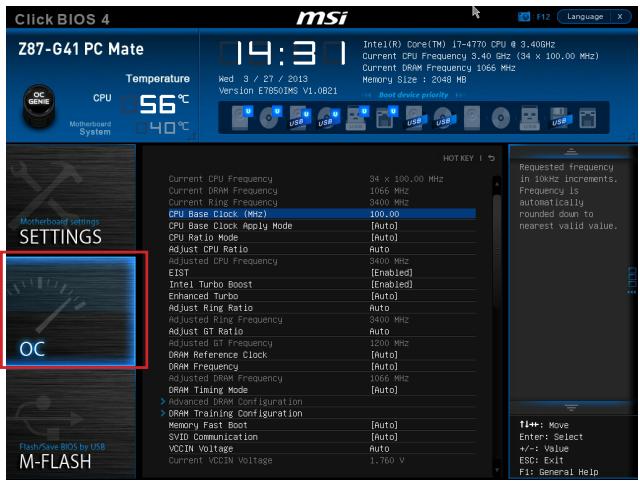

Configuration BIOS ......Fr-27

Русский ....Ru-1

Merci d'avoir choisi une carte mère ATX de la série Z87-G41 PC Mate/ H87-G41 PC Mate/ B85-G41 PC Mate (MS-7850 v1.X). La série Z87-G41 PC Mate/ H87-G41 PC Mate/ B85-G41 PC Mate est basée sur le chipset Intel® Z87/ H87/ B85 pour une efficacité optimale. Conçue pour fonctionner avec les processeurs Intel® LGA1150, les cartes mères de la série Z87-G41 PC Mate/ H87-G41 PC Mate/ B85-G41 PC Mate délivrent de hautes performances et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

Processeurs	■ Processeurs 4ème Génération Intel® CoreTM i7 / CoreTM i5 / CoreTM i3 / Pentium® / Celeron® pour socket LGA 1150
Chipset	■ Chipset Intel® Z87/ H87/ B85 Express
Mémoire supportée	■ 4x emplacements de mémoire DDR3 supportent jusqu'à 32GB■ Z87-G41 PC Mate supporte DDR3 3000(OC)/ 2800(OC)/ 2666(OC)/ 2600(OC)/ 2400(OC)/ 2200(OC)/ 2133(OC)/ 2000(OC)/ 1866(OC)/ 1600/ 1333/ 1066 MHz■ H87-G41 PC Mate et B85-G41 PC Mate supportent DDR3 1600/ 1333/ 1066 MHz■ Architecture mémoire double canal■ Support mémoire non-ECC, mémoire un-buffered■ Support Intel® Extreme Memory Profile (XMP)
Emplacement d'extension	■ 2x emplacements PCIe x16- PCI_E2 supporte PCIe 3.0- PCI_E4 supporte PCIe 2.0- Support les modes x16, x4/x4■ 2x emplacements PCIe 2.0 x1■ 2x emplacements PCI
Graphiques intégrées	■ 1x port VGA, supportant une résolution maximum 1920x1200 @ 60Hz, 24bpp■ 1x port DVI-D, supportant une résolution maximum 1920x1200 @ 60Hz, 24bpp■ 1x port HDMI , supportant une résolution maximum 4096x2160@24Hz, 24bpp/ 2560x1600@60Hz, 24bpp/ 1920x1080@60Hz, 36bpp
Multi-GPU Support	■ Support AMD CrossFireTM Technology
Stockage	■ Z87-G41 PC Mate/ H87-G41 PC Mate- Chipset Intel Z87/ H87 Express- 6x ports SATA 6Gb/s (SATA1~6)- Support RAID 0, RAID1, RAID 5 et RAID 10- Support Intel Smart Response Technology, Intel Rapid Start Technology et Intel Smart Connect Technology*
	■ B85-G41 PC Mate- Chipset Intel B85 Express- 4x ports SATA 6Gb/s (SATA1, SATA2, SATA3, SATA4)- 2x ports SATA 3Gb/s (SATA5, SATA6)- Support Intel Smart Connect Technology**Support Intel Core processeurs dans Windows 7 et Windows 8.
USB	■ Chipset Intel Z87/ H87/ B85 Express- 4x ports USB 3.0 (2 ports sur le panneau arrière, 2 ports disponibles via les connecteurs USB internes)- 8x ports USB 2.0 (4 ports sur le panneau arrière, 4 ports disponibles via les connecteurs USB internes)
Audio	■ Realtek® ALC887 Codec
LAN	■ Contrôleur Realtek® RTL8111G Gigabit LAN
Connecteurs sur le panneau arrière	■ 1x port PS/2 souris■ 1x port PS/2 clavier■ 4x ports USB 2.0■ 2x ports USB 3.0■ 1x port HDMI■ 1x port VGA■ 1x port DVI-D■ 1x port LAN (RJ45)■ 3x prises audio
Connecteurs internes	■ 1x connecteur d'alimentation principal 24-pin ATX■ 1x connecteur d'alimentation 8-pin ATX 12V■ 6x connecteurs SATA■ 2x connecteurs USB 2.0 (support 4 ports USB 2.0 supplémentaires)■ 1x connecteur USB 3.0 (support 2 ports USB 3.0 supplémentaires)■ 2x connecteurs de ventilateur de CPU 4-pin■ 1x connecteur de ventilateur de système 4-pin■ 2x connecteurs de ventilateur de système 3-pin■ 1x cavalier d'effacement CMOS■ 1x connecteur audio avant■ 2x connecteurs de panneau système■ 1x connecteur Intrusion Châssis■ 1x connecteur de module TPM■ 1x connecteur de port série■ 1x connecteur de port parallèle
I/O Contrôleur	■ Chip contrôleur NUVOTON NCT6779
Moniteur de matériel	■ Détection de la température du CPU/ du système■ Détection de la vitesse du ventilateur du CPU/ du système■ Le contrôle de la vitesse du ventilateur du CPU/ du système
Fonctions BIOS	■ 64 Mb flash (pour Z87-G41 PC Mate)■ 128 Mb flash (pour H87-G41 PC Mate/ B85-G41 PC Mate)■ UEFI AMI BIOS■ ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0■ Multi-langue
Fonctions spéciales	■ Military Class 4■ OC Genie 4■ Click BIOS 4■ AMD CrossFire■ Sound Blaster Cinema (pour Z87-G41 PC Mate)■ Bouton d’effacement CMOS■ Contrôle total des ventilateurs■ Super RAID■ Command Center
Logiciel	■ Pilotes■ MSI- Command Center- Super Charger- Super RAID- Live Update 5- Fast Boot■ 7-ZIP■ Intel Extreme Tuning Utility■ Norton Internet Security Solution■ Trend Micro SafeSync■ Sound Blaster Cinema (pour Z87-G41 PC Mate)■ Network genie■ Small Business Advantage (pour H87-G41 PC Mate/ B85-G41 PC Mate)
Dimension	■ Dimensions ATX■ 12 in. x 8.7 in. (30.5 cm x 22 cm)

Pour plus d'information sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support/

Pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report/

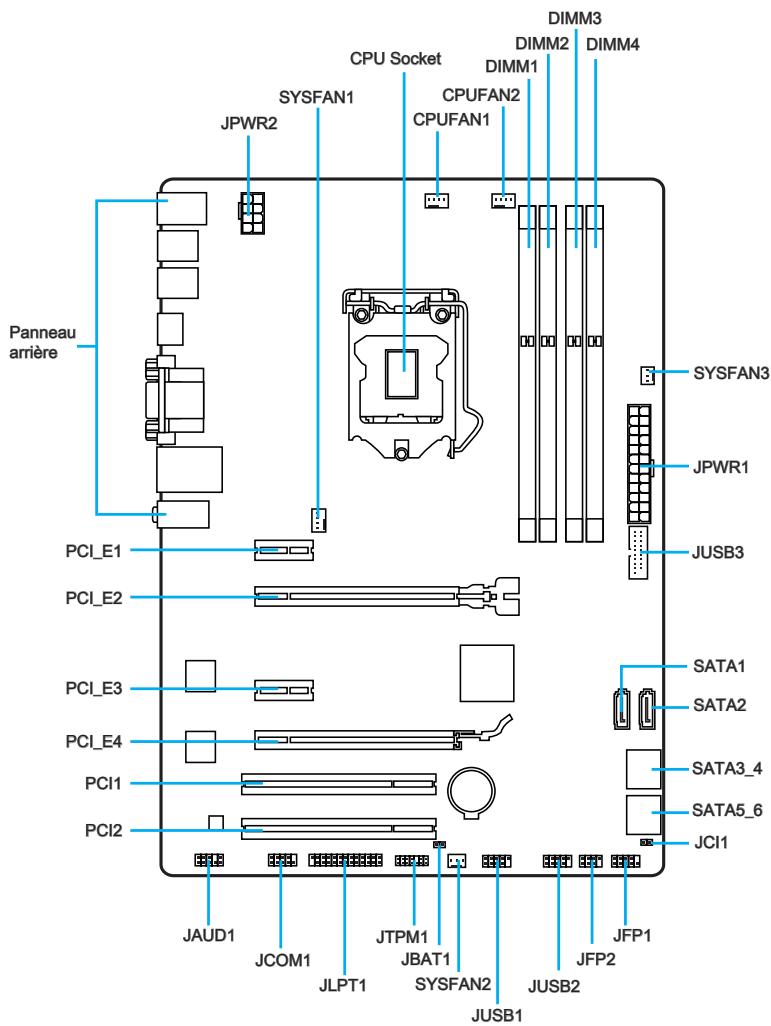

Panneau arrière JPMWR2 SYSFAN1 CPU Socket CPUFAN2 CPUFAN1 DIMM1 DIMM2 DIMM3 DIMM4 JUSB3 JCOM1 JLPT1 JTPM1 JBAT1 JUSB2 JCP1 JCAI1 JAUD1 JSPF1 JFP2 JUSB1 JCOM1 JLPT1 JTPM1 JBAT1 JUSB2 JCP1 JCP2 PCI_E1 PCI_E2 PCI_E3 PCI_E4 PCI1 PCI2 SATA1 SATA2 SATA3_4 SATA5_6 JUSB3 SYSFAN3 JPWR1

Guide référence des connecteurs

Noms de ports	Types des ports	Page
Panneau arrière	Installation du CPU et son ventilateur	Fr-7
CPU	LGA1150 CPU Socket	Fr-9
CPUFAN1~2,SYSFAN1~3	Connecteurs d'alimentation de ventilateurs	Fr-19
DIMM1~4	Emplacements de mémoire DDR3	Fr-13

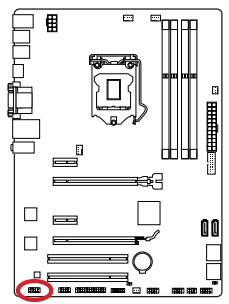

JAUD1	Connecteur audio avant	Fr-22
JBAT1	Cavalier d'effacement CMOS	Fr-25
JCI1	Connecteur intrusion châssis	Fr-22

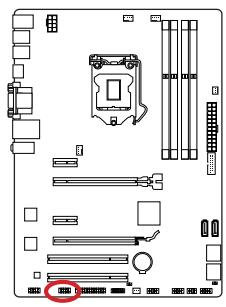

JCOM1	Connecteur de port série	Fr-23
JFP1, JFP2	Connecteurs de panneau système	Fr-20

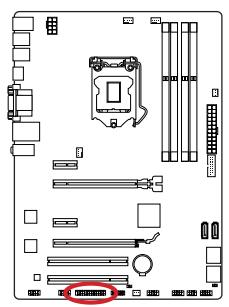

JLPT1	Connecteur de port parallèle	Fr-24
JPWR1~2	Connecteurs d'alimentation ATX	Fr-15

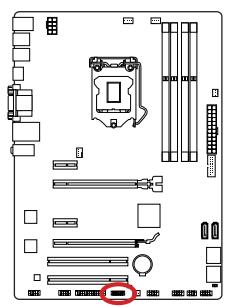

JTPM1	Connecteur de Module TPM	Fr-23
JUSB1~2	Connecteurs d'extension USB 2.0	Fr-21
JUSB3	Connecteur d'extension USB 3.0	Fr-21
PCI_E2,4	Emplacements d'extension PCIe x16	Fr-16
PCI_E1,3	Emplacements d'extension PCIe x1	Fr-16
SATA1~6	Connecteurs SATA	Fr-18

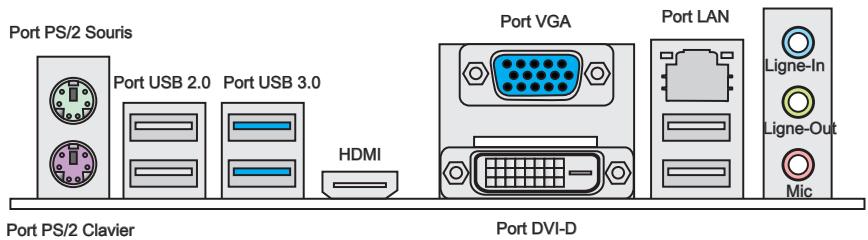

Port PS/2 Souris Port USB 2.0 Port USB 3.0 HDMI Port PS/2 Clavier Port VGA Port LAN Ligne-In Ligne-Out Mic

▶ Port PS/2 clavier/ souris

Connecteur souris / clavier DIN PS/2® pour une souris / clavier PS/2®.

▶ Port USB 2.0

Le port USB 2.0 sert à brancher des périphériques USB 2.0 tels que le clavier, la souris, ou d'autres périphériques compatibles USB 2.0.

▶ Port USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez installer un périphérique USB 3.0, vous devez vous connecter à un port USB 3.0. Si un câble USB est utilisé, il doit être compatible USB 3.0.

HIGH-DEFINITION MULTIMEDIA INTERFACE

▶ Port HDMI

Le High-Definition Multimedia Interface est une interface audio/vidéo tout-numérique, qui est capable de transmettre des flux décompressés. HDMI supporte toutes les formes de TV, y compris le standard, l'amélioré, ou les vidéos hautes définitions, plus l'audio numérique multicanal sur un simple câble.

▶ Port VGA

Le connecteur féminin de DB15-pin est fournit pour un moniteur.

▶ Port DVI-D

Le connecteur DVI-D (Digital Visual Interface- Digital) peut être relié à un moniteur via un adaptateur. Pour connecter un moniteur, veuillez vous référer au manuel pour plus d'information.

Cette plate-forme supporte la fonction double-écran et triple-écran.

	HDMI+VGA	HDMI+DVI	VGA+DVI	HDMI+VGA+DVI
Mode étendu(Etendre le PC sur un deuxième ou troisième moniteur)	○	○	○	○
Mode clone(Les moniteurs ont le même écran)	○	○	○	○

▶ Port LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)).

	LED	Etat de LED	Description
	Link/ Activity LED (LED de lien/activité)	Eteint	Non relié
		Jaune	Relié
		Clignote	Activité de donnée
	Speed LED (LED de vitesse)	Eteint	Débit de 10 Mbps
		Vert	Débit de 100 Mbps
		Orange	Débit de 1 Gbps

▶ Ports Audio

Ces connecteurs audio sont utilisés pour les périphériques audio. Vous pouvez différencier leur utilisation grâce à la couleur des prises audio.

■ Bleu-Ligne In : sert à connecter les périphériques externes de sortie audio.
■ Vert-Ligne Out : est utilisé pour un haut-parleur ou un casque.
■ Rose-Mic : est utilisé pour un microphone.

Introduction du CPU LGA 1150

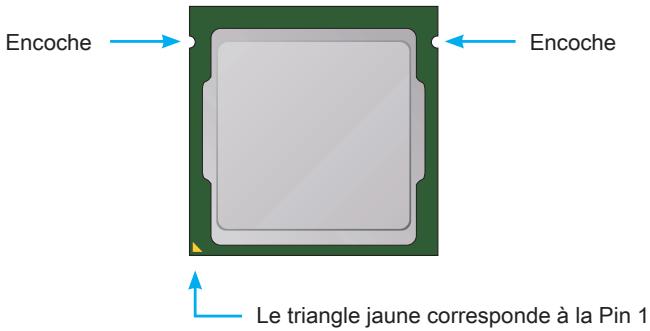

A la surface du CPU LGA 1150 vous noterez deux encoches et un triangle jaune servant à aligner le CPU dans la bonne position sur la carte mère. Le triangle jaune corresponde à la Pin 1.

Encoche Encoche Le triangle jaune corresponde à la Pin 1

Important

Surchauffe

La surchauffe endommage sérieusement le processeur et le système. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Remplacement du processeur

Lorsque vous remplacez le processeur, commencez toujours par couper l'alimentation électrique du système et débranchez le cordon d'alimentation de la prise pour garantir la sécurité du processeur.

Overclocking

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer l'overclocking. Toutefois l'utilisation au delà des spécifications constructeur n'est pas recommandé. Nous ne garantissons pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

Installation du CPU et son ventilateur

Quand vous installez un CPU, assurez-vous toujours que le CPU soit équipé d'un ventilateur, qui est nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrecte peut endommager votre CPU et la carte mère.

Démonstration de vidéo

Voir le vidéo d'installation du CPU et de son ventilateur sur le site ci-dessous.

http://youtu.be/bf5La099url

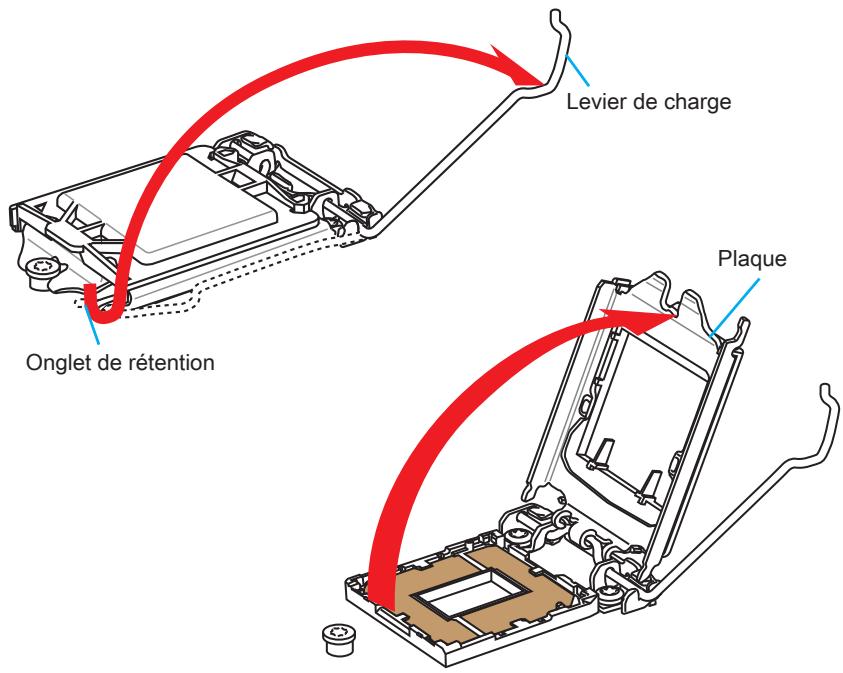

1. Poussez le levier de charge vers le bas pour le détacher et levez jusqu'à la position complètement ouverte.
2. Le plaque se lève automatiquement lorsque le levier est levé à la position complètement ouverte.

Levier de charge Onglet de rétention Plaque

Important

Ne pas toucher les contacts du socket ou l'envers du CPU.

1. Alignez les encoches et les clés d'alignement du socket. Abaissez le CPU en ligne droite, évitez de faire basculer ou glisser le CPU dans l'emplacement. Vérifiez qu'il est bien installé dans la bonne direction.
2. Fermez et glissez le plaque de charge sous le bouton de rétention. Fermez et engagez le levier de charge.

Encoches du CPU Clés d'alignement Bouton de rétention

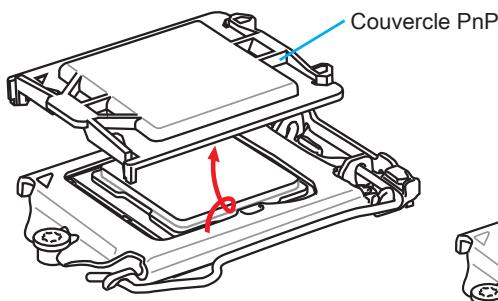

1. Quand vous poussez le levier, le couvercle PnP surgit automatiquement de l'emplacement du CPU. Ne pas jeter le couvercle PnP. Toujours replacez le couvercle PnP si le CPU est enlevée de son emplacement.

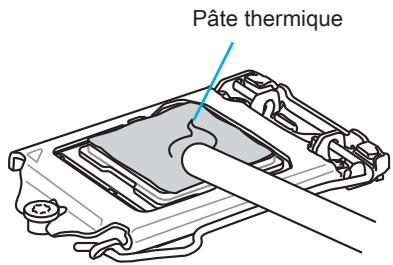

2. Appliquez une couche de pâte thermique (ou d'adhésif thermique) sur le dessus du CPU. Cela aide la dissipation de chaleur et prévient la surchauffe du CPU.

Couvercle PnP

Pâte thermique

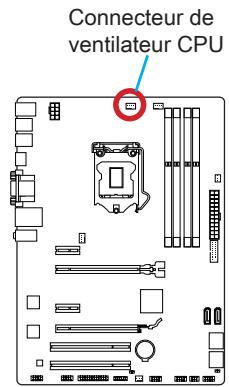

1. Localisez le connecteur du ventilateur CPU sur la carte mère.
2. Placez le ventilateur sur la carte mère avec son câble face au connecteur du ventilateur. Les éléments de fixation doivent correspondre aux trous sur la carte.

Connecteur de ventilateur CPU

1. Appuyez sur le ventilateur jusqu'à ce que les quatre éléments de fixation se coincent dans les trous de la carte mère. Appuyez sur les quatre éléments de fixation pour fixer le ventilateur. Losque tous les quatre sont bien en position, vous devez entendre un clic.
2. Inspectez la carte mère pour vous assurer que les bouts des éléments de fixation sont bien verrouillés en position.
3. Finalement, reliez le câble du ventilateur de CPU au connecteur sur la carte mère.

Carte mère Bout de fixation

• Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
• Quand le CPU n'est pas installé, toujours protégez les broches de l'emplacement du CPU avec le couvercle recouvrant l'emplacement.
• Si vous avez achetez un CPU avec son ventilateur séparé, veuillez vous référer à la documentation dans le paquet du ventilateur pour plus d'information d'installation.

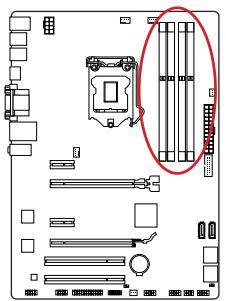

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report/

Démonstration de vidéo

Voir le vidéo sur l'installation des mémoires sur le site ci-dessous. http://youtu.be/76yLtJaKICQ

Règle de population en mode double canal

En mode de double canal, les modules de mémoire peuvent transmettre et recevoir simultanément deux lignes de données. L'activation du mode double canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode double canal.

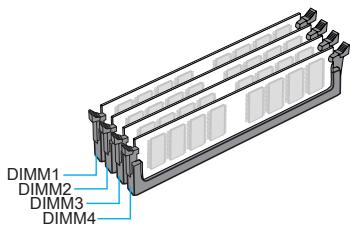

DIMM2 DIMM4

DIMM1 DIMM2 DIMM3 DIMM4

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les modules DDR2. Vous devez toujours installer les modules de mémoire DDR3 dans les emplacements DDR3 DIMM.
• Pour garantir la stabilité du système, assurez-vous d'installer les modules de mémoire du même type et de la même densité en mode double canal.
• A cause des ressources utilisées par le chipset, le système ne détectera que jusqu'à 31+GB (non 32GB plein) lorsque tous les emplacements DIMM sont installés avec des modules de mémoire de 8GB.

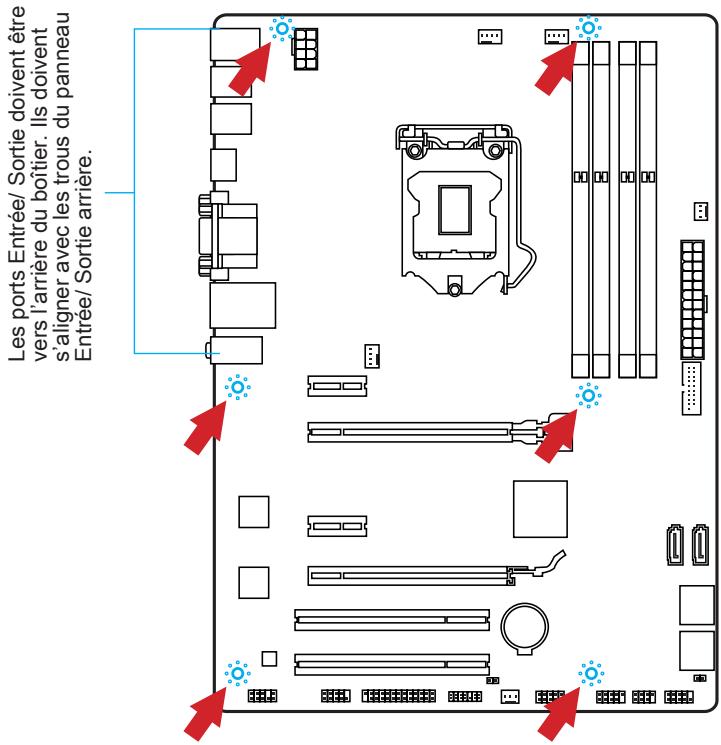

Trous Taraudés de Montage

Avant d'installer votre carte mère, il faut d'abord installer les socles de montage néce saires sur le plateau de montage du boîtier de l'ordinateur. Si le boîtier de l'ordinateur est accompagné par un panneau Entrée/ Sortie arrière, veuillez le remplacer et utiliser celui qui est fournit dans la boîte de la carte. Le panneau Entrée/ Sortie arrière doit se fixer facilement dans la boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montrée ci-dessous. Pour plus d'information, veuillez vous référer au manuel de votre boîtier ordinateur.

Les ports Entrée/ Sortie doivent être vers l'arrière du boîtier. Ils doivent s'aligner avec les trous du panneau Entrée/ Sortie arrêté.

Important

• Installez la carte mère sur une surface plate et propre.
• Pour prévenir tous dommages à la carte mère, veillez à n'avoir aucun contact entre la carte mère et le boîtier de l'ordinateur hormis les socles de montage.
• Veuillez vous assurer qu'il n'y pas de composant en métal mis sur la carte ou dans le boîtier de l'ordinateur qui entraînerait un court circuit à la carte mère.

Démonstration de vidéo

Voir le vidéo sur l'installation des connecteurs d'alimentation sur le site ci-dessous.

http://youtu.be/gkDYyR_83I4

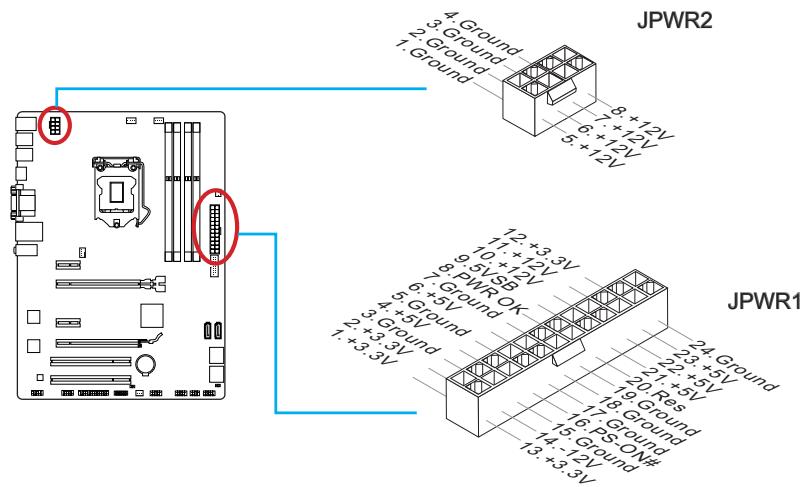

JPWR1\~2 : Connecteur d'alimentation ATX

Ce connecteur vous permet de relier une alimentation ATX. Pour cela, alignez le câble d'alimentation avec le connecteur et appuyez fermement le câble dans le connecteur.

Si ceci est bien fait, la pince sur le câble d'alimentation doit être accrochée sur le connecteur d'alimentation de la carte mère.

JPWR2 4: Ground 3: Ground 2: Ground 1: Ground 8 + 12V 7 + 12V 6 + 12V 5 + 12V 12 + 3.3V 11 + 12V 9.6V+5V 7.0V+5V 6 + 5V 5 Ground 4 + 5V 3 Ground 2 + 3.5V 1 + 3.3V 24 Ground 123 + 5V 20 R9S 18 Ground 16 PS-ON# 15 Ground# 15 + 3.3V

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations ATX afin garantir une opération stable de la carte mère.

Emplacements d'extension

Cette carte mère contient de nombreux ports pour les cartes d'extension, tels que les cartes graphiques ou les cartes audio.

PCI\_E1\~4 : Emplacement d'extension PCIe

L'emplacement PCIe supporte l'interface de carte d'extension PCIe.

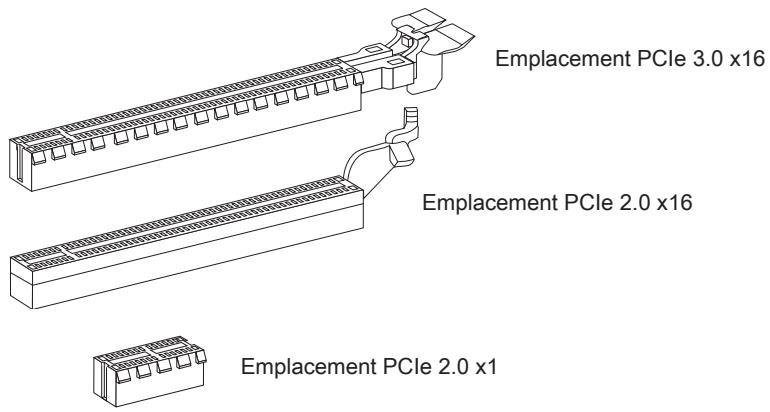

Emplacement PCIe 3.0 x16 Emplacement PCIe 2.0 x16 Emplacement PCIe 2.0 x1

PCI1\~2 : Emplacement d'extension PCI

L'emplacement PCI supporte la carte d'extension d'interface PCI.

Emplacement PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

La carte mère peut utiliser la partie graphique intégrée au processeur, mais peut également utiliser une carte vidéo distincte installée sur un port d'extension de la carte mère. Une ou plusieurs cartes vidéo ajoutées peuvent améliorer fortement la performance graphique du système. Pour une compatibilité parfaite, nous vous recommandons d'utiliser des cartes graphiques MSI.

Démonstration de vidéo

Voir le vidéo sur l'installation d'une carte graphique dans l'emplacement PCIe x16 avec verrou papillon sur le site ci-dessous.

http://youtu.be/mG0GZpr9w_A

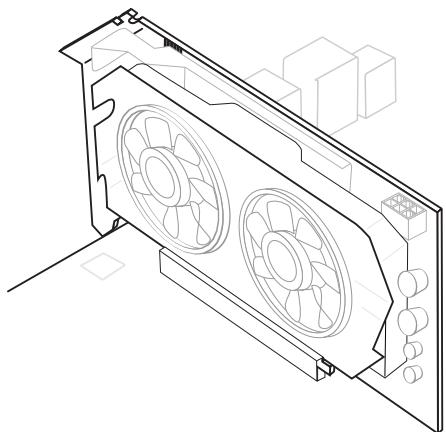

Installation de simple carte vidéo

1. Déterminez quelle sorte d'emplacement(s) d'extension la carte vidéo utilisera. Localisez l'emplacement(s) d'extension sur la carte mère. Otez les caches de protection correspondants à cet emplacement du boîtier de l'ordinateur.
2. Alignez la carte vidéo sur le haut de l'emplacement d'extension, les sorties vidéo de la carte graphique orientés vers l'extérieur du boîtier de l'ordinateur. En cas d'une seule carte vidéo, il est recommandé d'utiliser l'emplacement PCI_E2.
3. Poussez la carte vidéo dans l'emplacement d'extension. Selon l'emplacement(s) d'extension utilisé, il doit y avoir des pinces sur l'emplacement(s) d'extension qui se verrouillent en place.
4. S'il est nécessaire, vissez l'équerre de la carte graphique au boîtier de l'ordinateur. Certaines cartes vidéo exigent un câble venant directement de l'alimentation.
5. Veuillez consulter le manuel de votre carte graphique pour plus d'instructions concernant l'installation des pilotes ou d'autres réglages spécifiques.

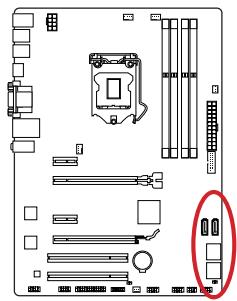

SATA1\~6 : Connecteurs SATA

Ce connecteur est un port d'interface SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), disque état solide (SSD), et lecteurs optiques (CD/ DVD/ Blu-Ray).

Démonstration de vidéo

Voir le vidéo sur l'installation d'un SATA HDD.

http://youtu.be/RZsMpqxythc

- SATA1\~6 (6Gb/s, par Intel® Z87/ H87)

• SATA1, SATA2, SATA3, SATA4 (6Gb/s, par Intel® B85)
• SATA5, SATA6 (3Gb/s, par Intel® B85)

Important

• De nombreux périphériques Sérial ATA ont besoin d'un câble d'alimentation. Ce type de périphériques comprend les disques durs (HDD), les disque état solide (SSD), et les périphériques optiques (CD / DVD / Blu-Ray). Veuillez vous référer au manuel des périphériques pour plus d'information.
• Dans la plupart des boîtiers d'ordinateur, il est nécessaire de fixer les périphériques SATA, tels que HDD, SSD, et lecteur optique au boîtier. Référez-vous au manuel de votre boîtier ou de votre périphérique SATA pour plus d'instructions d'installation.
• Veuillez ne pas plier le câble de Sérial ATA à 90°. Autrement il entraînerait une perte de données pendant la transmission.
• Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

CPUFAN1\~2,SYSFAN1\~3 : Connecteur d'alimentation du ventilateur

Les connecteurs d'alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d'un moniteur du matériel système intégré, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale. N'oubliez pas de connecter tous les ventilateurs. Certains ventilateurs de système se connectent directement à l'alimentation au lieu de se connecter à la carte mère. Un ventilateur de système peut être relié à n'importe quel connecteur de ventilateur système.

CPUFAN1/ CPUFAN2 1: Ground 2: +12V 3: Sense 4: Speed Control SYSFAN1 1: Ground 2: Speed Control 3: Sense 4: NC SYSFAN2/ SYSFAN3 1: Ground 2: +12V 3: No Use

Important

• Veuillez vous référer au site officiel de votre processeur ou consulter votre vendeur pour trouver ventilateurs de refroidissement CPU recommandés.
• Ces connecteurs supportent le contrôle Smart fan avec le mode liner. Vous pouvez installer l'utilitaire Command Center qui contrôlera automatiquement la vitesse du ventilateur en fonction de la température actuelle.
• S'il n'y pas assez de ports sur la carte mère pour connecter tous les ventilateurs du système, des adaptateurs sont disponibles pour connecter directement un ventilateur à l'alimentation du boîtier.
• Avant le premier démarrage, assurez-vous qu'aucune câble n'endommage les lames de ventilateurs.

JFP1, JFP2 : Connecteur panneau système

Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®. Lors de l'installation des connecteurs du panneau avant, veuillez utiliser le M-Connector en option afin de vous simplifier l'installation. Connectez tous les fils du boîtier à M-Connector et puis connectez le M-Connector à la carte mère.

Démonstration de vidéo

Voir le vidéo pour l'installation des connecteurs du panneau avant.

http://youtu.be/DPELIdVNZUI

• Sur les branchements du boîtiers, les broches marquées par de petits triangles sont des fils positifs. Veuillez utiliser les diagrammes ci-dessus et l'explication relative au M-Connector en option pour déterminer la bonne orientation et la position des connecteurs.
• La majorité des connecteurs sur le panneau avant du boîtier d'ordinateur sont connectés au JFP1 à l'origine.

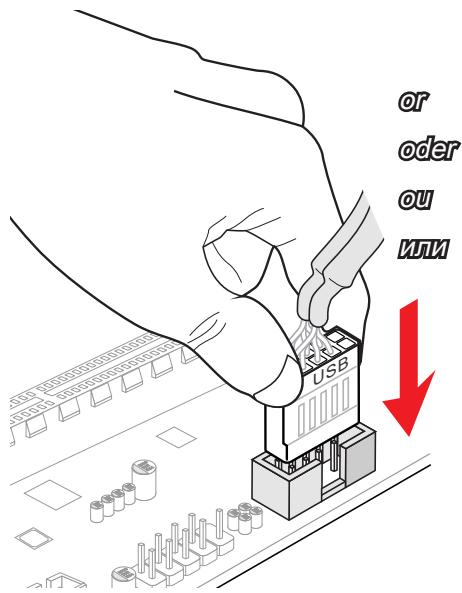

JUSB1\~2 : Connecteurs d'extension USB 2.0

Ce connecteur est destiné à connecter les périphériques USB haute vitesse tels que les disques durs USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Notez que les pins VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.

JUSB3 : Connecteurs d'extension USB 3.0

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

• Notez que les pins de VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
• Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser une câble USB 3.0.

JCI1 : Connecteur Intrusion Châssis

Ce connecteur est relié à un câble d'interrupteur intrusion châssis. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

JAUD1 : Connecteur audio panneau avant

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

JTPM1 : Connecteur de Module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus d'information détaillée.

JCOM1 : Connecteur de port série

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

JLPT1 : Connecteur de port parallèle

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

JBAT1 : Cavalier d'effacement CMOS

Il y a un CMOS RAM intégré, qui est alimenté par une batterie externe située sur la carte mère, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer CMOS RAM.

1 Conserver les données Effacer les données

Important

Vous pouvez effacer le CMOS RAM en connectant ce cavalier quand le système est éteint. Ensuite, ouvrez le cavalier. Evitez d'effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.

Après l'installation du système d'exploitation, il faut installer des pilotes pour maximiser les performances de l'ordinateur. La carte mère MSI est dotée d'un disque de pilotes. Ces pilotes permettent à l'ordinateur d'employer la carte mère plus efficacement et de bien développer les fonctions fournies.

Vous pouvez protéger votre ordinateur des virus par l'installaton des programmes de sécurité empaquetés. Le paquet comprend aussi une variété d'utilitaires puissants et créatifs.

Total installer

Total installer est simple à utiliser et fait du bon travail en trouvant les pilotes nécessaires. Veuillez suivre les étapes suivantes pour installer les pilotes et les utilitaires pour votre ordinateur neuf.

1. Insérez le disque de pilote MSI dans le lecteur optique. L'écran de réglages apparaît automatiquement si l'autorun est activé dans le système d'exploitation.
2. Cliquez sur Total Installer. Une boite de dialogue surgit et affiche tous les pilotes nécessaires.

msi™ Driver Utility Google Security Service base CHIPSET VGA LAN STORAGE AUDIO OTHERS Total installer Product Registration Browse CD Exit Cliquez ici

1. Choisissez les case à cocher sur le dialogue.
2. Cliquez sur le bouton Install.
3. L'installation des logiciels sera en cours. Une fois terminé, il vous rappellera de redémarrer.
4. Cliquez sur le bouton OK pour terminer.
5. Redémarrez votre ordinateur.

Vous pouvez installer les utilitaires de la même façon.

CLICK BIOS est développé par MSI qui fournit une interface graphique utilisateur pour régler les paramètres du BIOS a l'aide de la souris et du clavier.

Avec CLICK BIOS, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, choisir la priorité de périphérique démarrage et voir les informations du système tel que le nom du CPU, la capacité DRAM, la version du système d'exploitation et du BIOS. Vous pouvez importer et exporter les données de paramétrages pour les sauvegarder et les partager avec vos amis. Avec une connexion Internet, vous pouvez surfer sur Internet, lire les mails et utiliser Live Update pour la mise à jour de votre système.

Entrer dans le réglage BIOS

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans le Réglage:

Press DEL key to enter Setup Menu, F11 to enter Boot Menu

(Appuyez sur la touche DEL pour entrer dans le BIOS, F11 dans Démarrage)

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans le BIOS, redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches , , et .

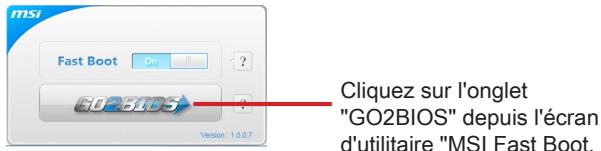

MSI fournit deux façons supplémentaires pour entrer dans la configuration BIOS. Vous pouvez cliquez sur l'onglet "GO2BIOS" à l'écran d'utilitaire "MSI Fast Boot" ou appuyez sur le bouton "GO2BIOS" physique (en option) sur la carte mère pour permettre au système d'aller dans la configuration BIOS directement au prochain démarrage.

MSI Fast Boot On ? GO2BIOS Version 1.0.0.7 Cliquez sur l'onglet "GO2BIOS" depuis l'écran d'utilitaire "MSI Fast Boot.

Important

• Veuillez vous assurer d'avoir installé l'utilitaire "MSI Fast Boot" avant d'utiliser le service pour accéder à la configuration du BIOS.
• Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

Vue d'ensemble

Entrer BIOS, l'écran suivant apparaît.

Indicateur température Language Click BIOS 4 msi 14:28 Intel(R) Core(TM) i7-4770 CPU @ 3.40GHz Current CPU Frequency 3.40 GHz (34 x 100.00 MHz) Current DRAM Frequency 1065 MHz Hed 3 / 27 / 2013 Version I7850NS V1.0R21 Information du système Nom du modèle Bouton virtuel OC Genie Temperature CPU 55°C M-FLASH Sélection du menu BIOS Ecran de menu Barre priorité de périphérique démarrage Sélection du menu BIOS TOP QUALITY & STABILITY MSI MILITARY CLASS 4 IC-STD-100 CERTIFIED COMPONENTS Save/Load BIOS settings OC PROFILE Monitoring and Hardware MONITOR Display motherboard Information BOARD EXPLORER

▶ Indicateur température

Cette partie affiche la température du processeur et de la carte mère.

▶ Langue

Ce menu vous permet de choisir la langue du réglage BIOS.

▶ Information du système

Cette partie affiche l'heure, la date, le nom du CPU, la fréquence CPU, la fréquence DRAM, la capacité DRAM et la version BIOS.

▶ Sélection du menu BIOS

Les options suivantes sont disponibles :

■ SETTINGS - Utilisez ce menu pour spécifier vos réglages du chipset et des périphériques de démarrage.
- OC - Ce menu permet l'ajustement des fréquences et des tensions. L'augmentation de la fréquence permettra de meilleures performances, néanmoins une haute fréquence, produit plus de chaleur et pourrait entraîner une instabilité, nous déconseillons aux utilisateurs non initiés d'overclocker.
■ M-FLASH - Ce menu fournit la méthode pour mettre à jour le BIOS avec un disque flash USB.
■ OC PROFILE - Ce menu sert à régler divers profils d'overclocking.
■ HARDWARE MONITOR - Ce menu permet de régler la vitesse des ventilateurs et de surveiller les tensions du système.
■ BOARD EXPLORER - Il fournit les information relatives aux périphériques installés sur la carte mère.

▶ Barre priorité de périphérique démarrage

Bougez les icônes des périphériques pour changer la priorité au démarrage.

Haute priorité → Basse priorité

▶ Ecran de menu

Cette zône fournit les réglages BIOS et les informations qui permettent de changer les paramétrages.

▶ Bouton OC Genie virtuel

Activer ou désactiver la fonction OC Genie en cliquant sur ce bouton. Lorsqu'il est activé, le bouton s'allume. Activer la fonction OC Genie peut automatiquement overclocker avec le profil d'overclocking optimisé MSI.

▶ Nom du modèle

Affiche le nom du modèle de cette carte mère.

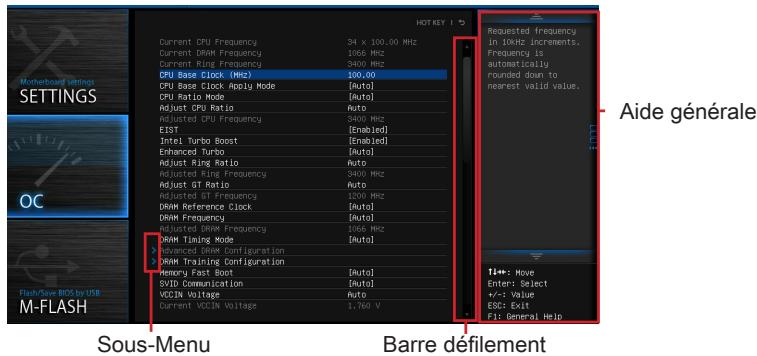

Si vous avez un symbole de flèche à gauche de certain champs, cela signifie qu'un sous-menu servant à modifier d'autres options est disponible. Vous pouvez utiliser les flèches ou la souris pour illuminer le champ puis appuyer sur ou double cliquer sur la souris pour entrer dans le sous-menu.

▶ Barre défilement

Faite glisser la barre de défilement ou utilisez les flèches pour afficher d'autres menus disponibles dans la zône "Ecran menu".

▶ Aide générale

L'Aide générale affiche une briève description pour vous aider à saisir les menus sélectionnés.

Opération

Vous pouvez contrôler le réglage BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcis et de la souris.

Touches	Souris	Description
<↑↓→←>	Choisir un champ	Choisir un article
	Cliquer/ Double-cliquer le bouton gauche	Choisir une icône/ un domaine
	Cliquer le bouton droite	Retourner au menu Exit ou revenir à la page précédente d'un sous-menu
<+>		Augmenter la valeur numérique ou faire un changement
<->		Diminuer la valeur numérique ou faire un changement
		Aide générale
		CPU Spécifications
		Entrer dans Memory-Z
		Charger les réglages optimaux par défaut
		Charger les profils OC de USB
		Conserver les profils OC à USB
		Conserver les changement et réinitialiser
		Conserver une capture d'écran sur un lecteur USB FAT/FAT32

OC Menu

Ce menu est destiné aux utilisateur avancés souhaitant overclocker la carte mère.

• L'Overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés.
• L'Overclocking n'est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement votre matériel.
• Si vous n'êtes pas familier avec l'overclocking, nous recommandons d'utiliser OC Genie pour un overclocking simplifié et plus stable.

Ces menus affichent la fréquence actuelle du CPU, de la mémoire et du Ring installés. En lecture seule.

▶ CPU Base Clock (MHz) [Default]

Définit le base clock CPU. Vous pouvez overclocker le CPU en ajustant sa valeur. Veuillez noter que le comportement d'overclocking n'est pas garanti. Ce menu apparaît quand le processeur installé prend cette fonction en charge.

Montre le base clock CPU actuel. En lecture seule. Ce menu peut être modifié uniquement si le processeur prend cette fonction en charge.

Définit le palier de base clock CPU actuel. Vous pouvez overclocker le base clock CPU ajustant cette valeur. Veuillez noter que le comportement et la stabilité d'overclocking ne sont pas garantis. Ce menu peut être modifié uniquement si le processeur prend cette fonction en charge. Mis en "Auto", le BIOS procède à une configuration automatique. [Options : Auto, 1.00, 1.25, 1.67]

▶ CPU Base Clock Apply Mode [Auto]

Définit le mode d'application pour le base clock CPU ajusté.

[Auto] Ce réglage sera configuré automatiquement par le BIOS.

[Next Boot] Le CPU adoptera le base clock paramétré après le redémarrage.

[Immediate] Le CPU adoptera immédiatement le base clock paramétré.

▶ CPU Ratio Mode [Auto]

Choisit le mode d'opération CPU Ratio.

[Auto] Ce réglage sera configuré automatiquement par le BIOS.

[Dynamic Mode] CPU ratio sera dynamiquement modifié selon le charge du CPU.

Définit le ratio CPU qui sert à déterminer la vitesse d'horloge CPU. Ce menu peut être modifié uniquement si le CPU prend cette fonction en charge.

Montre la fréquence ajustée du CPU. En lecture seule.

▶ EIST [Enabled]

Active ou désactive Enhanced Intel® SpeedStep Technology.

▶ Intel Turbo Boost [Enabled]

Active ou désactive Intel ^® Turbo Boost. Ce menu peut être modifié uniquement si le CPU installé prend cette fonction en charge.

[Enabled] Active la fonction d'augmenter automatiquement les performances du CPU, supérieures à la spécification nominale lorsque le système exige un état de performance de plus élevée.

[Disabled] Désactive cette fonction.

▶ Enhanced Turbo [Auto]

Active ou désactive la fonction Enhanced Turbo pour tous les cœurs CPU d'augmenter les performances CPU.

[Auto] Ce réglage sera configuré automatiquement par le BIOS.

[Enabled] Tous les cœurs CPU seront augmentés pour atteindre le ratio turbo maximum.

[Disabled] Désactive cette fonction.

Choisit un type de profil d'overclocking pour la fonction OC Genie. Ce menu apparaît lorsque "OC Genie Function Control" est mis en [By BIOS Options].

[Gear1] Active le profil d'overclocking Gear1 pour l'overclocking.

[Gear2] Active le profil d'overclocking Gear2 pour l'overclocking extreme.

Important

- Il est conseillé de ne faire aucune modification au menu OC ni de charger les valeurs par défaut après l'activation de la fonction OC Genie.

- Il est interdit de mettre à jour le BIOS ou d'effacer les CMOS au mode OC Genie, ceci peut entraîner un échec de la fonction OC Genie ou d'autres effects.

▶ Adjust Ring Ratio [Auto]

Définit le ratio ring. La gamme de valeurs validée dépend du CPU installé.

Montre la fréquence ajustée Ring. En lecture seule.

▶ Adjust GT Ratio [Auto]

Définit le ratio graphique intégré. La gamme de valeurs validée dépend du CPU installé.

Affiche la fréquence graphique intégrée. En lecture seule.

▶ DRAM Reference Clock [Auto]

Définir l'horloge de référence DRAM. La gamme de valeurs validée dépend du CPU installé. Ce menu apparaît uniquement si le CPU installé prend cet ajustement en charge.

▶ DRAM Frequency [Auto]

Définit la fréquence DRAM. Veuillez noter que le comportement d'overclocking n'est pas garanti.

Montre la fréquence ajustée DRAM. En lecture seule.

▶ Extreme Memory Profile (X.M.P) [Disabled]

X.M.P. (Extreme Memory Profile) est la technologie d'overclocking par le module de mémoire. Ce menu est disponible quand vous installez les modules de mémoire prenant la technologie X.M.P. en charge.

[Disabled] Désactive cette fonction.

[Profile 1] Réglage de profil1 over-clocking du modèle de mémoire XMP installé.

[Profile 2] Réglage de profil2 over-clocking du modèle de mémoire XMP installé.

▶ DRAM Timing Mode [Auto]

Choisit le mode de latences mémoire.

[Auto] DRAM timings sera déterminé selon le SPD (Serial Presence Detect) des modules de mémoire installés.

[Link] Ceci vous permet de configurer les latences DRAM manuellement pour tous les canaux de mémoire.

[UnLink] Ceci vous permet de configurer les latences DRAM manuellement pour chaque canal de mémoire.

▶ Advanced DRAM Configuration

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu est activé par le réglage en [Link] ou [Unlink] dans “DRAM Timing Mode”. L'utilisateur peut régler la synchronisation de mémoire pour chaque canal de mémoire. Le système peut être instable ou ne peut plus redémarrer après le changement de la synchronisation de la mémoire. Dans ce cas-là, veuillez effacer les données CMOS et remettre le réglage par défaut. (Se référer à l'interrupteur/ au bouton Clear CMOS pour effacer les données CMOS, et entrer dans le BIOS pour charger les réglages par défaut.)

Appuyez sur pour entrer dans le sous-menu. Active ou désactive les différents types de tests DRAM. Le système pourrait devenir instable ou ne pas démarrer une fois ces menus modifiés dans le sous-menu. Dans ce cas-là, veuillez effacer les données CMOS et appliquer les réglages par défaut. (Référez-vous au chapitre de cavalier/ bouton d'effacement CMOS pour la suppression des données CMOS, et l'accès au BIOS pour charger les réglages par défaut.)

▶ Memory Fast Boot [Auto]

Active ou désactive l'initialisation et le test de la mémoire à chaque démarrage.

[Auto] Ce réglage est automatiquement configuré par le BIOS.

[Enabled] La mémoire imitera complètement l'archive de la première initiation et de la première formation. La mémoire n'est ensuite plus initialisée ni testée au moment du démarrage, de façon à accélérer le démarrage du système.

[Disabled] La mémoire est initialisée et testée à chaque démarrage.

▶ SVID Communication [Auto]

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] La phase PWM est modifié dynamiquement selon le CPU SVID (Serial Voltage Identification).

Définit la tension d'entrée du CPU. La tension d'entrée du CPU est la source d'alimentation du CPU partagée avec ses composants.

Affiche la tension CPU VCCIN. En lecture seule.

▶ CPU Core Voltage Mode/ CPU Ring Voltage Mode/ CPU GT Voltage Mode [Auto]

Permet de choisir les modes de contrôle pour ces tensions.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Adaptive Mode] Définit automatiquement les tensions adaptatives pour l'optimisation des performances du système.

[Override Mode] Permet de réglager ces tensions manuellement.

Définit ces tensions. En "Auto", le BIOS configure ces tension automatiquement. Vous pouvez également les régler manuellement.

▶ CPU Core Voltage Offset Mode/ CPU Ring Voltage Offset Mode/ CPU GT Voltage Offset Mode/ CPU SA Voltage Offset Mode/ CPU IO Analog Voltage Offset Mode/ CPU IO Digital Voltage Offset Mode [Auto]

Permet de choisir le mode de tension de décalage.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[+] Vous permet de réglager la tension de décalage positive.

[-] Vous permet de réglager la tension de décalage négative.

▶ CPU Core Voltage Offset/ CPU Ring Voltage Offset/ CPU GT Voltage Offset/ CPU SA Voltage Offset/ CPU IO Analog Voltage Offset/ CPU IO Digital Voltage Offset [Auto]

Définit la valeur de décalage pour ces tensions.

Affiche les tensions actuelles. En lecture seule.

▶ Internal VR OVP OCP Protection [Auto]

Active ou désactive la protection contre les surtensions ou la protection contre les surintensités pour le CPU VR (Voltage Regulator) interne.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Définit une limite de tension sur le CPU VR interne pour la protection contre les surtensions et contre les surintensités.

[Disabled] Désactive cette fonction pour l'overclocking.

Active ou désactive la gestion d'efficacité du CPU VR interne.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Activer la gestion d'efficacité VR pour le contrôle d'économie d'énergie.

[Disabled] Désactiver cette fonction.

▶ DRAM Voltage [Auto]

Définit la tension de mémoire. En "Auto", le BIOS définit automatiquement la tension de mémoire. Vous pouvez également la régler manuellement.

Affiche la tension actuelle de la mémoire. En lecture seule.

Active ou désactive le système pour l'envoi un message d'alerte au démarrage lorsque le CPU ou la mémoire a été remplacé.

[Enabled] Le système envoie un message d'alerte au démarrage. Il a ensuite besoin de ses réglages par défaut pour les nouveaux périphériques.

[Disabled] Désactive cette fonction et conserve les réglages BIOS.

▶ Spread Spectrum

Cette fonction réduit les interférences électromagnétiques EMI (Electromagnetic Interference) en réglant les impulsions du générateur d'horloge.

[Enabled] Active la fonction spread spectrum pour réduire le problème EMI (Electromagnetic Interference).

[Disabled] Améliore la capabilité d'overclocking de le base clock CPU.

Important

- Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optmales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.

- Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le reglement EMI local.

- N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information du CPU installé. Vous pouvez également accéder au menu d'information à tout temps en appuyant sur [F4]. En lecture seule.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche les principales fonctions prises en charge par le CPU installé. En lecture seule.

▶ MEMORY-Z

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche tous les réglages et délai de la mémoire installée. Vous pouvez également accéder au menu d'information à tout temps en appuyant sur [F5].

▶ DIMM1\~4 Memory SPD

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire installée. En lecture seule.

▶ CPU Features

Appuyez sur pour entrer dans le sous-menu.

Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire le temps de réponse utilisateur. La technologie traite les multi cœurs dans le processeur comme des multi processeurs logiques qui exécutent les instructions simultanément. Dans ce cas-là, la performance du système est considérablement augmentée.

[Enable] Active la technologie Intel Hyper-Threading.

[Disabled] Désactive ce menu si le système ne prend pas la fontion HT en charge.

▶ Active Processor Cores [All]

Ce menu vous permet de choisir le nombre de cœurs actifs du processeur.

▶ Limit CPUID Maximum [Disabled]

Active ou désactive la valeur étendue CPUID.

[Enabled] Le BIOS limite la valeur d'entrée maximum CPUID pour contourner le problème démarrage de l'ancien système d'exploitation ne prenant pas en charge le processeur avec la valeur étendue CPUID.

[Disabled] Utilise la valeur d'entrée maximum actuelle CPUID.

La fonctionnalité Intel's Execute Disable Bit prévient certains niveaux d'attaques malveillantes de "buffer overflow" dans lesquelles les vers essaient d'exécuter un code pour endommager le système. Il est recommandé de toujours garder ce élément activé.

[Enabled] Active la protection NO-Execution pour prévenir les attaques malveillantes et les vers.

[Disabled] Désactive cette fonction.

[Enabled] Active la technologie Intel Virtualization et autoriser une plate-forme visant à faire fonctionner plusieurs systèmes d'exploitation dans des partitions indépendentes. Le système peut fonctionner virtuellement

comme des systèmes multiples.

[Disabled] Désactive cette fonction.

▶ Hardware Prefetcher [Enabled]

Active ou désactive le prefetcher matériel (MLC Streamer prefetcher).

[Enabled] Permet au prefetcher matériel d'acquérir automatiquement les données et les instructions dans le cache L2 de la mémoire pour ajuster les performances du CPU.

[Disabled] Désactive le prefetcher matériel.

[Enabled] Active le prefetcher de la ligne de cache adjacente pour réduire le temps de latence et ajuster les performances dans l'application spécifique.

[Disabled] Active seulement la ligne de cache exigée.

Active ou désactive le support CPU AES (Advanced Encryption Standard-New Instructions). Ce menu apparaît si le CPU prend cette fonction en charge.

Active ou désactive la fonction de régulation adaptative de la température du moniteur Intel pour protéger le CPU contre la surchauffe.

[Enabled] Ralentit l'horloge du cœur CPU lorsque sa température dépasse la température du régulateur adaptatif.

[Disabled] Désactive cette fonction.

C-state est une technologie de gestion d'alimentation processeur, définie par ACPI.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Enabled] Détecte l'état de repos du système et réduit en conséquence la consommation d'énergie du CPU.

[Disabled] Désactive cette fonction.

▶ C1E Support [Disabled]

Active ou désactive la fonction C1E pour l'économie d'énergie en état d'arrêt. Ce menu apparaît lorsque "Intel C-State" est activé.

[Enabled] Active la fonction C1E pour réduire la fréquence et la tension CPU visant à économiser l'énergie en état d'arrêt.

[Disabled] Désactive cette fonction.

▶ Package C State limit [Auto]

Ce menu permet de choisir un mode C-state de CPU pour économiser l'énergie lorsque le système est au repos. Ce menu apparaît lorsque "Intel C-State" est activé.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[C0\~C7s] Le niveau d'économie d'énergie du plus élevé au plus bas est C7s, C7, C6, C3, C2, puis C0.

[No limit] Aucune limite C-state pour le CPU.

▶ LakeTiny Feature [Disabled]

Active ou désactive la fonction Intel Lake Tiny avec iRST pour SSD. Cet article apparaît lorsque le CPU installé prend cette fonction en charge et que “Intel C-State” est activé.

[Enabled] Améliore les performances ajustées de charge ES dynamique pour accélérer la vitesse SSD.

[Disabled] Désactive cette fonction.

Remarque : Les menus ci-dessous apparaissent lorsque "Intel Turbo Boost" est activé.

Définit la limite d'alimentation de longue durée TDP pour le CPU en mode Turbo Boost.

Définit le temps de maintien pour "Long duration power Limit(W)".

Définit la limite d'alimentation de courte durée TDP pour le CPU en mode Turbo Boost.

Définit la limite actuelle maximum du paquet CPU en mode Turbo Boost.

Lorsque la valeur actuelle est supérieure à la valeur spécifiée, le CPU réduit automatiquement la fréquence du cœur pour réduire la limite actuelle.

▶ 1/2/3/4-Core Ratio Limit [Auto]

Ces menus apparaissent uniquement si le CPU installé prend cette fonction en charge. Ces menus permettent de régler le ratio CPU pour différents nombres de cœurs en mode turbo boost. Ces menus apparaissent si le processeur installé prend cette fonction en charge.

Ce chapitre fournit des figures pour montrer comment installer votre ordinateur. La démonstration de vidéo est disponible pour certaines installations. Veuillez vous connecter à URL pour le voir, soit avec le navigateur de votre portable ou tablette, soit scanner le code QR.

Les figures dans ce chapitre ne sont qu'à titre de référence et peuvent varier selon le modèle que vous achetez.

Connecteur périphérique/ Периферийных разъемов

USB2.0
