G41M-P33 COMBO - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Ordinateur
Conformité FCC	Classe B numérique
Norme de conformité	Partie 15 des règles FCC
Interférences radio	Peut causer des interférences nuisibles
Mesures anti-interférences	Réorienter l'antenne, augmenter la distance, changer de prise
Alimentation	Non précisé
Câbles blindés	Requis pour conformité
Installation	Voir notice d'installation avant raccordement
Année de conformité	1996
Fabricant	Non précisé
Modèle	Non précisé
Numéro de pièce	Non précisé
Conditions d'utilisation	Ne doit pas causer d'interférences nuisibles
Acceptation des interférences	Doit accepter toute interférence reçue
Type de connecteur	Non précisé
Usage recommandé	Installation résidentielle

FOIRE AUX QUESTIONS - G41M-P33 COMBO MSI

Quels types de processeurs sont compatibles avec la carte mère MSI G41M-P33 COMBO ?

La MSI G41M-P33 COMBO est compatible avec les processeurs Intel de la série LGA 775, y compris les modèles Core 2 Duo, Core 2 Quad, Pentium et Celeron.

Comment installer la mémoire RAM sur la carte mère MSI G41M-P33 COMBO ?

Pour installer la RAM, localisez les emplacements DIMM sur la carte mère, alignez les encoches de la RAM avec celles des emplacements, puis enfoncez fermement la mémoire jusqu'à ce que les clips de chaque côté se verrouillent.

Quelle est la capacité maximale de RAM supportée par la MSI G41M-P33 COMBO ?

La carte mère MSI G41M-P33 COMBO supporte jusqu'à 8 Go de RAM DDR3 avec un maximum de 4 Go par module.

Comment résoudre un problème d'affichage sur ma carte mère MSI G41M-P33 COMBO ?

Vérifiez que la carte graphique est correctement installée et alimentée. Assurez-vous également que le câble vidéo est correctement connecté. Si le problème persiste, essayez un autre écran ou un autre câble.

Quels ports de connectivité sont disponibles sur la MSI G41M-P33 COMBO ?

La carte mère dispose de plusieurs ports, dont des ports USB 2.0, un port Ethernet, des ports audio, ainsi que des connecteurs SATA pour les disques durs.

Comment mettre à jour le BIOS de ma carte mère MSI G41M-P33 COMBO ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel de MSI, copiez le fichier sur une clé USB et démarrez l'ordinateur en accédant à l'utilitaire de configuration du BIOS. Ensuite, utilisez l'option de mise à jour du BIOS.

Que faire si ma carte mère MSI G41M-P33 COMBO ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée et fonctionnelle. Assurez-vous également que tous les câbles et composants sont correctement installés. Si le problème persiste, essayez de démarrer avec un minimum de matériel connecté.

Comment vérifier la température du processeur sur la MSI G41M-P33 COMBO ?

Vous pouvez vérifier la température du processeur via le BIOS en accédant à la section 'Hardware Monitor' ou en utilisant un logiciel de surveillance de la température une fois le système d'exploitation démarré.

MODE D'EMPLOI G41M-P33 COMBO MSI

En tant qu'écologiste et afin de protégier l'environnement, MSI tient à rappeler cécï...

Au sujet de la directive europeenne (EU) relative aux déchets des équipementélectriques et Electroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et Electroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté europeenne. Par consécutif vous pouvez returner localement ces matériels dans les points de collecte.

PYCCKNI

Kompannna MSI pndprnHMAET AKTNbIe DE tBnNA no 3aunite Okpykaouen cpeDy, NtOmy HANOMHnHaEM BA, TTO...

B COOTBECTBNI C npeKTHIOB EBpONeCKORO Co03A (EC) NO pnpoTbPAUeHINIO 3aqr3nEHNIO OKpykaioeI cpebl NcnoJIb3OBaHbIM 3NEkTPnueeckm I 3NEkTOPHbIM o6OpYobDAHmEN (DnEPEKTHBA WEEE 2002/96/EC), BCTyNAouH e Bcny 13 aBcryta 2005 roa, h3dennr, OTHOCAUmeC K 3NEkTPnueeckOMy I 3NEkTOPHOMY o6OpYobDAHmIE, He Moryr PACCmPbATbBaTcK a6bTOBMyCOP, NT0MToY pnOBNBDInTe BIIuENepEnueCNHeHORO 3NEkTOPHoR O6OpYobDAHmIB 063aHbI npHnMaTb Ero dI rnepepaOboTKn IO OKOnAHmN cpoKa cnyk6bl. MSI 063aYETcR C6bNDaTb Tpe6OBaHmN POpiEMy PpOduKm, npOdaHNoi ND mapKO mSI H aTEppTropn EC, B nepepaOboTKy IO OKOnAHmN cpoKa cnyk6bl. Bb MoXeTe BEpHT b 3tN i3dennI B cneuaamnIPOBOAHBeI yNKTbPiMeMA.

ESPANOL

i)knecteToRn#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n#n# FrontPanelI/OConnectivityDesignGuide将##sucnsu

脚用USBKunke:JUSB1,JUSB2

iEeHnueoHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHaeHAE

M-Flash

i

Load Fail-Safe Defaults

在其他应用中，可以使用以下方法：

Load Optimized Defaults

Félicitations, vous venez d'acquérir une carte mère des séries Micro-ATX G41M-P33 Combo/G41M-P43 Combo (MS-7592 v7.x). Les séries G41M-P33 Combo/G41M-P43 Combo sont basées sur les puce Intel®G41 & ICH7 offrant un système très performant. La carte fonctionne avec les processeurs Intel®Core™2 Quad/Core™2 Duo/Pentium®Dual-Core/Celeron®avances dans le paquet LGA775, les séries G41M-P33 Combo/G41M-P43 Combo sont très performantes et offrant une solution adaptée tant aux professionnelles qu'aux particuliers.

Scheme

SPECIFICATIONS

Processeurs

Intel® Core™2 Quad/Core™2 Duo/Pentium® Dual-Core/Celeron® process-seurs dans lequet LGA775
Supporte le connecteur de 4 pin du ventilateur de CPU avec le contrôle de la vitesse du ventilateur (Pour plus d'information sur le CPU, veuillage visiter http://www.msi.com/index.php?func=cpuform2)

FSB supporté

Jusqu'à 1333 MHz

Jeu de puces

North Bridge: Puce Intel G41
South Bridge: Puce Intel® ICH7

Memoire

2 emplacements DDR2 667/800/1066(OC) DIMM (8GB Max)
- 2 emplacements DDR3 800/1066/1333(OC) DIMM (8GB Max) (Pour plus d'information sur les composants compatibles, veillez visitor http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® 8111E (G41M-P43 Combo)
Supporte LAN 10/100 Fast Ethernet par Realtek® 8105E (G41M-P33 Combo)

Audio

Puce intégrée par Realtek® ALC662
Supporte 5.1 canaux audio out
Conforme à la Specification Azalia 1.0

IDE

1 port IDE par Intel ICH7
Supporte les modes d'opération Ultra DMA 66/100, PIO et Bus Master

SATA

4 ports SATA 3Gb/s par Intel® ICH7

Connecteurs

Panneau arrête I/O

• 1 port souris PS/2
• 1 port clavier PS/2
• 1 port parallele
• 1 port serial
• 1 port VGA
• 4 ports USB 2.0
• 1priseLAN
• 3 prises audio flexibles

Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur S/PDIF-Out
• 1 connecteur audio avant
• 1 connecteur chassin Intrusion
• 1 connecteur TPM

Emplacements

1 emplacement PCIE x16
1 emplacement PCIE x1
1 emplacement PCI, supporte l'Interface bus PCI 3.3V/5V

Dimension

Micro-ATX (19.8 cm x 24.4 cm)

Montage

6 trous de montage

Si vous désírez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et tracer les détails sur notre adresse ci-dessous
http://www.msi.com/index.php

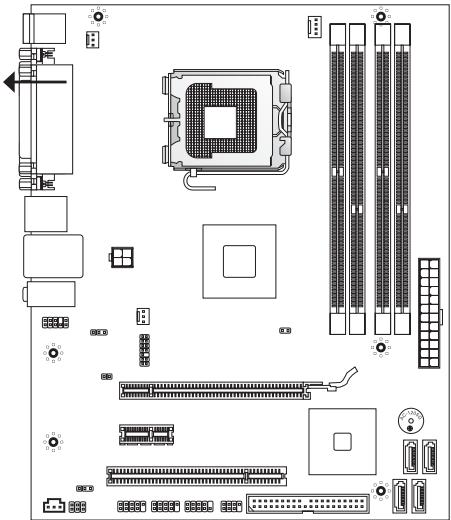

TROUS TARAUDÉS

Quand vous installez la carte mère, il faut déposer la carte dans le châssis enonne position. La situation des troughs taraudés sont montré dans la figure cidessous.

Face vers l'arrière, position pour la protège Entré/Sortie du chassin.

Trous taraudés

Veuiliez vous référer à la figure pour installer le support dans une position appropriée sur le chassin et puis de fixer la carte à travers les trouss taraudés sur le support.

IMPORTANT

• Pour prévenir les endommages à la carte mère, il est interdirit demettre toutes sorte de contact entre le circuit et le chassis ou de mettre un support inutilie sur le chassis.
• Veuillez you assurer qu'il n' y a pas de composant en métal mis dans la carte ou le chassi qui entrainerait un court circuit à la carte mère.

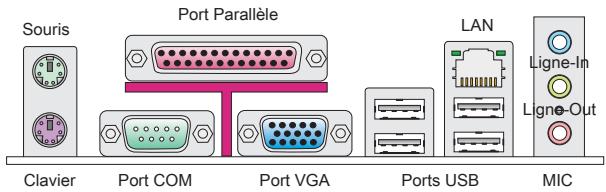

PANNEAU ARRIÈRE

Le panneau arrête dispose les connecteurs suivants :

INSTALLATION DU MATÉRIEL

Ce chapitre vous indique comment installer le CPU, les modules de mémoire, ainsi que les cavaliers sur la carte. Lors de l'installation du matériel, veillez suivre les instructions de montage pour évier d'endommager quoi que cette soit.

Procedure d'intallation du CPU et le ventilateur pour LGA775

Quand vous installez votre CPU, assurez-vous que le CPU possède d'un système de refroidissement pour prévenir le surchauffe. Si vous ne possèdez pas de système de refroidissement, contactez cette revendeur pour vous en procurar un et installez-le avant d'allumer l'ordinaireur.

La face de la galette à contact du LGA 775 CPU.

La surface du LGA 775 CPU.

N'oublez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

Le triangle jaune est l'indicateur du Pin 1

Le triangle jaune est l'indicateur du Pin 1

Suiviez les instructions suivantes pour installer le CPU et le ventilateur correctement. Une mauvaise installation endommagera votre CPU et la carte mère.

1. Le socket CPU possède un plastique de protection.
   Ne le retirez qu'au moment d'installer le CPU.
2. Enlevez le chapeau de la charmière du levier.
3. On revèle les broches de la douille.
4. Ouvrez le levier de charge.
5. Levez le levier et ouvre le plateau de charge-ment.
6. Àprouvá avoir confirmé la direction du CPU pour joindré correctement, déposez le CPU dans l'armature du logement de douille. Faites attention au bord de sa base. Notez qu'on aligne lescoins assortis.
7. Inspectez visuellément si le CPU est bien posé dans la douille. Si non, sortez verticalément le CPU prudemment et réinstaller-za.
8. Couvez le plat de charge sur le paquet.
9. Abaissez le levier sur le plateau de chargemen, puis securiser l'ensemble avec le mecanisme de détention.
10. Alignez les troughs de la carte avec le ventilateur.
    Installez le ventilateur dans les troughs de la carte mère.
11. Appuyez sur le crochets pour attacher le ventilateur. Puis effectuer une rotation des systèmes de rétention. (Référez-vous à la direction correcte marquee la-dessus) afin de verrouiller le crochet.
12. Retournez la carte mère pour assurer que le ventilateur est correctement inséré.
13. Finalement, attachez le cable du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte mère.

IMPORTANT

• Lisez le statut du CPU dans le BIOS.
• Toulouse protégéz les pins de leur CPU avec le plastique de protection avant que le CPU soit installé afin d'éviter tout dommage.
• Les photos de carte montrées ici ne sont que pour une démonstration de l'installation du CPU et son refroidissement. L'apparace de votre carte peut varier selon le modele que vous achetez.

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et qu'il n'est convenable que dans la correcte orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis pousse-se-à-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profundément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne opuvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.
3. Les clips en plastique situés de chaque côte du slot DIMM se ferment automatique.

IMPORTANT

• Au mode Dual-Channel, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
• Pourancer avecsuccesvoire ordinateur,inserez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connecteur.

Connecteur d'alimentation ATX 4-pin : JPWR2

Ce connecteur d'alimentation de 4-Pin sert à alimenter le CPU.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

Connecteur IDE : IDE1

Ce connecteur supporte les disques durs IDE, les lecteurs du disque dur optique et d'autres disposifits IDE.

IMPORTANT

Si vous installez deux disposits IDE sur un même cable, vous doivent configurer le second dans le mode cable selection ou dans le mode master / slave séparation en configurant les cavaliers. Rêférez-vous aux documentations de disposits d'IDE fournits par les vendeurs pour les instructions d'arrangement de cavalier.

Connecteur Squirrel ATA : SATA1 ~ 4

Ce connecteur est un port d'Interface de haute vitesse Sérique ATA. Chaque connecteur peut se connecter à un dispositif Sérique ATA.

IMPORTANT

Veuiliez ne pas tordre le cable Serial ATA a 90-degrs. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur: CPUFAN1, SYSFAN1, SYSFAN2

Les connecteurs d'alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du cable, assurez-vous que le fil soit posit et connecté au +12V; le cable noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous doivent utiliser un ventilateur ayant ces caractéristiques si bous poulez contrôler le ventilateur du CPU.

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert a connecter I'Interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmissionnummerique audio.

Connecteurs Panneau avant: JFP1, JFP2

Ce connecteur vous permet de connecter un audio en panneau avant. Le connecteur JFP1 est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

Connecteur Audio Panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

Connecteur USB avant: JUSB1, JUSB2

Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDD,amera numérique, lecteur MP3, imprimants modems et etc.

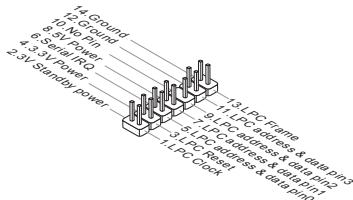

Connecteur de Module TPM:JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référez au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

Connecteur chassis Intrusion : JCI1

Ce connecteur est connecté à un cable chassinis Instrusion switch. Si le chassinis est ouvert, l'interrupteur en informera le système, qui enregistra ce statut et affichaera un écran d'alerte. Pour effacer ce message d'alerte, vous doivent entra dans le BIOS et désactiver le record.

Cavalier d'effacement CMOS : JBAT1

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amcorcer OS chaque fois qu'il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données
Effacer les données

IMPORTANT

Vous pouce effacer le CMOS en positionnant les 1-2 pin orsque le PC est dés-activated, puis ouvrez-le. Evitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endomagera la carte mère.

Cavalier d'alimentation USB : JUSB_PWM1

Ces cavaliers servent àCHOISIR les ports USB alimentetes par VCC5 ou 5VSB.Reglez-le en 5VSB si vous voulez que les ports USB fournissant une alimentation pour le mode attente.

JUSB_PWM1

(pour connecteurs USB intégrés)

Ferner 1-3, 2-4.

Fermer 3-5,4-6.

Garder l'alimentation USB en VCC5 (défaut)

Garder l'alimentation USB en 5VSB

IMPORTANT

Si vous mettez le cavaliver en 5VSB, l'alimentation doit être capable de fournir le courant de 2A au moins.

Cavalier EuP LAN, Audio avant : JLAN_PWM1, JAUD_PWM1

EuP(Energy-using Products) est a standard pour réduire la consommation d'énergie au mode attente. Ces cavalierservent à activer/désactiver la fonction EuP de la prise LAN et le connecteur audio avant.

JLANPW1

(pour priselAN)

EuP acte (défaut)

EuP désactivé

JAUDPW1

(pour connecteur JAUD1)

EuP activé (défaut)

EuP désacté

IMPORTANT

Si you mettez le cavalier en EuP, la fonction Rexeil-LAN sera désactivée au mode S3, S4, S5.

Emplacement PCIE

L'emplacement PCIE supporte la carte d'extension d'Interface PCIE.

Emplacement PCIE x16.

Emplacement PCIE x1.

Emplacement PCI

Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autre cartes ajoutees qui sont compatibles avec les specifications de PCI.

IMPORTANT

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lizez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les péripériques peuvent émettre des signaux d'interruption au microproceseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Ordre Emplacement	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

RéGLAGE BIOS

Lorsque le PC est demarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur < DEL> pour acceder au Setup (Réglages).

(Appuyez sur DEL pour acceder au SETUP)

Si le message disparait avant que vous n'ayez appuyé sur la touche, redémarrrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémulantément la combinaison des touches , , and .

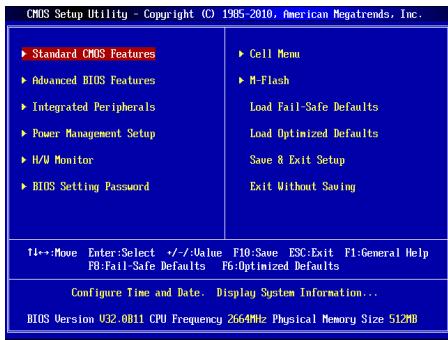

Page Principale

Standard CMOS Features

Utilissez ce menu pour parameter des éléments standards du BIOS tel que l'heure, la date etc.

Utilisez ce menu pour regler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifique vos réglages des périhériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifique vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entree montre les statuts du CPU, du ventilateur, et de I'alarme du systeme.

Utilisez ce menu pour entrer un mot de passer pour le BIOS.

Cell Menu

Utilisé ce menu pour spécifique leur configuration pour le contrôleur de fréquence/ tension.

M-Flash

Utilisez ce menu pour生存 / flash le BIOS du périhérique de media USB.

Load Fail-Safe Defaults

Utiliseze ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

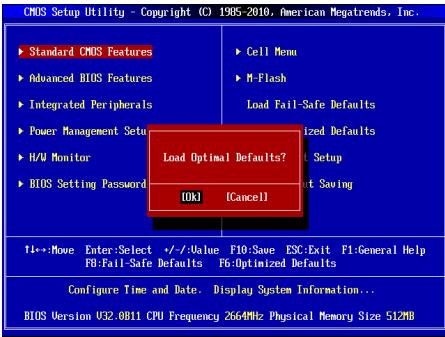

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pouronneille performance operation.

Save & Exit Setup

Réglage d'enregistrer les modifications à CMOS et de quitter.

Exit Without Saving

Réglage d'abandonner les modifications et de quitter.

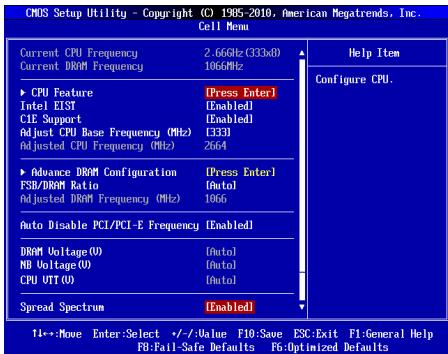

Cell Menu

Il montret la fréquence du CPU et de la mémoire. Lecture uniquement.

CPU Feature

Appuyez sur pour entrer dans le sous-menu.

Appuyez sur pour entraïn dans le sous-menu, qui montre les technologies supportées par le CPU installé.

Intel EIST

L'Enhanced Intel SpeedStep technologie vous permet de configurer le niveau de performance du microprocesseur si l'ordinateur fonctionne en batterie ou en l'adapteur d'alimentation. Ce domaine vous apparaître après que vousinstalliez le CPU qui supporte the speedstep technologie.

C1E Support

Activer cet article pour lire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

Ce menu vous permet d'ajuster la fréquence du CPU (en MHz). Vous pouvez overclocking le CPU en ajustant cette valeur. Veuillez notes que le comportement d'overclocking n'est pas garantie.

Cet article vous permet d'ajuster la fréquence du CPU. Lecture uniquement.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Le besoin du DRAM timing est contrôle par SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto By SPD] active le DRAM timings et les articles relatifs suivants qui seront déterminés par le BIOS basé sur les configurations du SPD. La mise en [Manual] vous permet de configurer le DRAM timings et les articles relatifs suivants manuellement.

CAS Latency (CL)

Il contrôle le latence CAS, qui déterminé le retard du timing (en cycle d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.

tRCD

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. Quand le DRAM est rafraichi, les rangs et les colonnes sont tous adressés séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Moins l'horloge fonctionne, plus vite est la performance de DRAM.

tRP

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. Cet article contrôle le numero de cycles pour que le Row Address Strobe (RAS) soit permitted à précharger. S'il n'y a pas assez de temps pour que le RAS accumule son charge avant le refraichissement de to DRAM, le refraichissement peut être incomplet et le DRAM peut echouer à retarder les données. Cet article applique seulement quand le DRAM synchrone est installé dans le système.

tRAS

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable.

L'article déterminé les temps que le RAS prend pour生存 ou écrire une cellule de mémoire.

tRTP

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. L'interval de temps entre un ordre de lecture et de précharge.

tRFC

Lorsque le DRAM Timing Mode est mis en [Manual], ce domaine est ajustable. Ce réglage déterminé les temps que le RFC prend pour dire de et écrire à une cellule de mémoire.

tWR

Lorsque le DRAM Timing Mode est mise en [Manual], ce domaine est ajustable. Il spécifique la quantité de retard (en cycles d'horloge) qui doit se passer après l'achèvement d'une opération valide d'écriture, avant qu'une active banque puisse être chargee. Ce retard est revendiqué pour garantir que les données dans le tempon d'écriture puisent être écrites aux cellules de mémoire avant l'apparition du précharge.

tRRD

Lorsque le DRAM Timing Mode est mise en [Manual], ce domaine est ajustable.
Il spécifie le retardactivité-à-activité de banques différentes.

tWTR

Lorsque le DRAM Timing Mode est mise en [Manual], ce Domaine est ajustable. Cet article contrôle le timing de memoire du Write Data In à Read Command Delay. Cela constitue le numero minimum de cycles d'horloge qui s'agissant entre la première opération valide d'écriture et l'ordre de lecture suivant à la même banque internal du périphérique DDR.

FSB/DRAM Ratio

Cet article vous permet d'ajuster le ratio du FSB à la mémoire.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

Auto Disable PCI/PCI-E Frequency

Lorsque mis en [Enabled], le système étéindra les horloges des fentes vides de PCI pour réduire au minimum l'interface electromagnetique (EMI).

Ces articles servent à ajuster la tension du CPU, de la mémoire et de la puce.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrémes (spikes) créé des interférences electromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impûtutions. Si vous n'avez pas de problème d'EMI, laissez-le sur Disabled qui vous permet d'avoir une stabilité du système et des performances optimes. Dans le cas contraire, choisissez Enabled pour la réduction EMI. N'oubliez pas de dé-sactiver cette fonction si vous poulez faire de l'overclocking, pardue que la moindre modification peut entrainer une accelération temporaire d'horloge et ainsi votre processeur overclocké se verrouillera.

IMPORTANT

• Si vous n'avez pas de problème d'EMI, laissez l'options sur [Disable], ici vous permet d'avoir une stabilité du système et des performances optimes. Dans le cas contraire,CHOISSEZ Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuilliez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous étés en train d'overlocker parce que même un battement léger peut causeur un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs de défaut fournites par la manufacture de carte pour une performance stable.

DEUTSCH

EINLEITUNG
