Intitulé	Valeur / Description
Type de produit	Carte mère MSI MS-7615 V2.0
Chipset	AMD 760G
Socket	AM3+
Support de mémoire	DDR3, jusqu'à 16 Go
Slots d'extension	1 x PCI Express x16, 2 x PCI Express x1
Ports USB	6 x USB 2.0, 2 x USB 3.0
Sorties vidéo	1 x DVI, 1 x HDMI, 1 x VGA
Alimentation électrique	Connecteur ATX 24 broches
Dimensions approximatives	30.5 cm x 24.4 cm (format ATX)
Poids	Environ 1.5 kg
Compatibilités	Processeurs AMD compatibles avec socket AM3+
Fonctions principales	Support pour les jeux, multimédia et applications bureautiques
Entretien et nettoyage	Vérifier régulièrement la poussière et nettoyer les composants avec un air comprimé
Pièces détachées et réparabilité	Compatible avec de nombreuses pièces standard, possibilité de mise à niveau
Sécurité	Utiliser des protections contre les surtensions et éviter l'humidité
Informations générales	Vérifier la compatibilité avec les autres composants avant l'achat

FOIRE AUX QUESTIONS - MS-7615 V2.0 MSI

Comment installer les pilotes pour la carte mère MSI MS-7615 V2.0 ?

Pour installer les pilotes, visitez le site officiel de MSI, recherchez votre modèle de carte mère MS-7615 V2.0 et téléchargez les pilotes appropriés pour votre système d'exploitation. Ensuite, exécutez les fichiers téléchargés et suivez les instructions à l'écran.

Que faire si l'ordinateur ne démarre pas après l'installation de la carte mère ?

Assurez-vous que tous les câbles sont correctement connectés, que la RAM est bien installée et que le processeur est correctement monté. Vérifiez également si l'alimentation fonctionne correctement. Si le problème persiste, essayez de retirer tous les périphériques non essentiels.

Comment mettre à jour le BIOS de la carte mère MSI MS-7615 V2.0 ?

Téléchargez la dernière version du BIOS depuis le site de MSI pour la MS-7615 V2.0. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au menu BIOS. Sélectionnez l'option de mise à jour du BIOS et suivez les instructions à l'écran.

Pourquoi ma carte mère ne reconnaît-elle pas ma RAM ?

Vérifiez si la RAM est compatible avec la carte mère et si elle est installée dans les bons slots. Essayez également de démarrer avec une seule barrette de RAM pour tester si l'une d'elles est défectueuse.

Comment résoudre les problèmes de surchauffe de la carte mère ?

Assurez-vous que le ventilateur du processeur fonctionne correctement et que le dissipateur de chaleur est bien fixé. Vérifiez également que le boîtier de l'ordinateur a une circulation d'air adéquate et nettoyez toute la poussière accumulée.

Comment réinitialiser le BIOS de la carte mère ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, retirez la pile de la carte mère pendant environ 5 minutes, puis remettez-la en place. Vous pouvez également utiliser le jumper de réinitialisation du BIOS, si disponible, selon le manuel de la carte mère.

Comment savoir si ma carte mère est défectueuse ?

Des symptômes comme des bips au démarrage, un écran noir ou des composants qui ne fonctionnent pas peuvent indiquer un problème avec la carte mère. Testez les composants individuels sur une autre carte mère pour isoler le problème.

Quel type de mémoire est compatible avec la MSI MS-7615 V2.0 ?

La carte mère MSI MS-7615 V2.0 est compatible avec la mémoire DDR3. Assurez-vous que la vitesse et la capacité de la RAM respectent les spécifications de la carte mère.

MODE D'EMPLOI MS-7615 V2.0 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ici...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et Electroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et Electroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapuerer certains produits en fin de vie. MSI prendra en compte cette exigence relative au return des produits en fin de vie au sein de la communauté Européenne. Par consécutif vous pouvez returner locally ces matériels dans les points de collecte.

PYCCKNI

KomnaHMa MS pndnHaMaet aknBhe deTbna no 3aunite Okpykaoue cpebl, noTOMYANHOHmNAEM BAM, qTo...

B COOTBETCTBNI C DNEKTKNB OEBPONCKORO CoKa3 (EC) No pneDTBaUeHnIO 3aqr3AHHNc OKykaaoue cpebl nCOnbS0BAnHbIM 3NeKTPnuEckm I 3NeKTPHOHbIM o6pOyDobAHmE (DNEKTHBA WEEE 2002/96/EC), BctNYaoueB b cny 13 aByrta 2005 rda, m3denn, oTHocIuuece K 3NeKTPnuEckomY I 3NeKTPHOHOMO o6OpDobAHnO, He MOrT PACCMAATBaTc KaK sbIOBoM MyCOP, NtO3MY npO3BODITnMI bUillenepeVNCENHORO 3NeKTPHOHOro 6OpyDobAHN bpiHnMaIb erO dny nepepa6OtKn IO okOHuaHN cpoKa cnKy6bl. MSI 063yETc c6bNDaTbTre6OBAHnIO npPiEmy npOdykUn, npOdaHnO nod MapkOn MSI h TepnnTopn EC, B nepepa6OtKn IO okOHuaHN cpoKa cnKy6bl. Bbl MokeTe BEpHTb 3tN 3denn E B cteuaiiIm3pOABAHbIe pyNJkTb npInema.

ESPANOL

IMeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIe

Overclocking Profile (OoBorLorKgFpRoPf)

Ie neu e aeng HBIOS 100000000000000000000000000000000000000000000000

Load Fail-Safe Defaults (当出现一次可能就重启或退出)

Félicitations, you venez d'aguirir une carte mère des séries ATX NF725-C35/ NF725-C21 (MS-7615 v2.x). Les séries NF725-C35/ NF725-C21 sont basées sur les puces NVIDIA® GeForce 7025 nForce 630a offrant un système très performant. La carte fonctionne avec les processeurs AMD® AM3 avances, les séries NF725-C35/ NF725-C21 sont trèsperformantes et offrant une solution adaptée tant aux professionnels qu'aux particuliers.

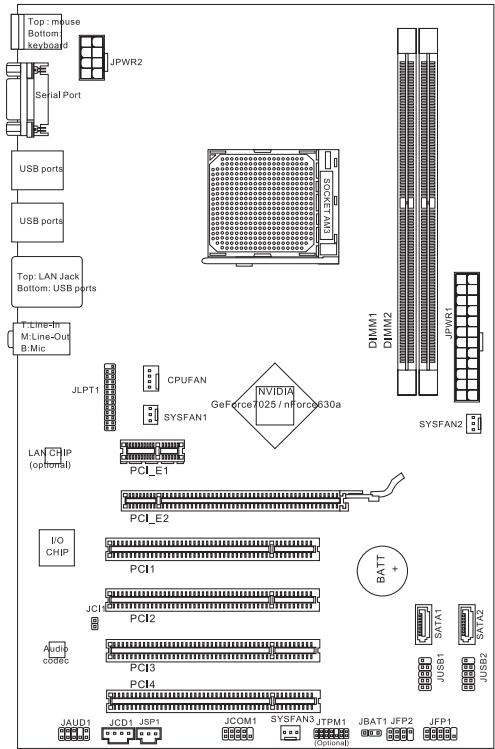

Scheme

SPECIFICATIONS

Proceseurs Supportés

Supporte AMD Phenom™ II, Phenom™, Athlon™ II, Athlon™ et Sempron™ processeurs dans le paquet AM3

(Pour plus d'informations sur le CPU, veuillageur visiter

http://www.msi.com/index.php?func=cpuform2)

HyperTransport

Hyper Transport 2.0 supporte la vitesse jusqu'à 1GHz

Jeu de puces

Puces NVIDIA® GeForce7025 / nForce630a

Mémoire supportée

DDR3 1600/ 1066/ 800 SDRAM (total Max. 8GB)
2 DDR3 DIMMs (240pin/ 1.5V)
*(Pour plus d'informations sur les composants compatibles, vuiliez visitor http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E (pour NF725-C35)
Supporte LAN 10/ 100 Fast Ethernet par Realtek® RTL8105E (pour NF725-C21)

Audio

Puces integrees par Realtek ALC887
Supporte 7.1 canaux audio out
Conforme aux specifications Azalia 1.0

SATA

2 ports SATA 3Gb/s

Connecteurs

Panneau arrriere

• 1 port souris PS/2
• 1 port clavier PS/2
• 1 port serial
• 6 ports USB 2.0
• 1priselANjack
• 3 prises audio flexibles

Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur Chassis Intrusion
• 1 connecteur CD-In
• 1 connecteur S/PDIF-Out
• 1 connecteur audio avant
• 1 connecteur TPM (en option)
• 1 connecteur de port serial
• 1 connecteur de port parallele
• 1 connecteur d'alimentation du ventilateur de CPU
• 2 connecteurs d'alimentation du ventilateur de système

Emplacements

1 emplacement PCIE x16
1 emplacement PCIE x1
4 emplacements PCI, supportent l'Interface bus PCI 3.3V/5V

Dimension

ATX (30.5cm× 19.0cm)

Montage

6 trous demontage

Si vous désírez acheter des accessoires et vous avez besoin de numéro des pieces, vous pouvez chercher sur la page website et tracer les détails sur notre adresse ci-dessous

http://www.msi.com/index.php

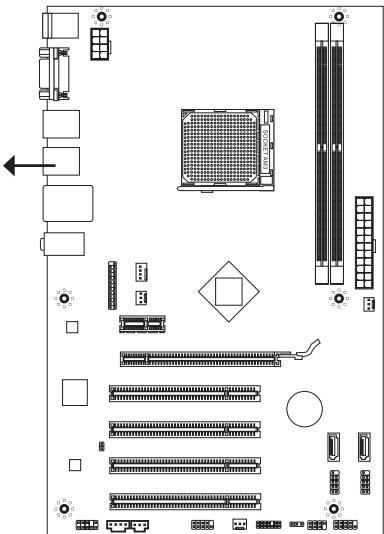

TROUS TARAUDÉS

Quand vous installez la carte mère, il faut déposer la carte dans le châssis enonne position. La situation des troughs taraudés sont montré dans la figure cidessois.

Face vers l'arrière, position pour la protege Entre/Sortie du chassin.

Trous taraudés

Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le chassin et puis de fixer la carte à travers les trouss taraudés sur le support.

IMPORTANT

• Pour prévenir les endommages à la carte mère, il est interdirit demettre toutes sorte de contact entre le circuit et le chassis ou de mettre un support inutilie sur le chassis.
• Veuliez you assuer qu'il n'ay a pas de composant en métal mis dans la carte ou le chassi qui entraînerait un court circuit à la carte mère.

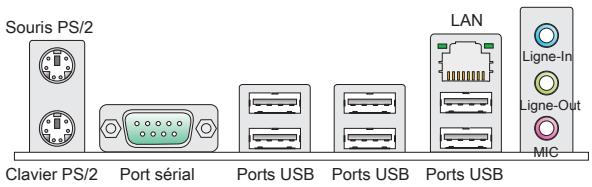

PANNEAU ARRIÈRE

Le panneau arrête dispose les connecteurs suivants :

INSTALLATION DU MATÉRIEL

Ce chapitre vous indique comment installer le CPU, les modules de mémoire, les carte d'extension et commentinstaller les cavaliers sur la carte. Il explique également comme connecter les périhériques tels que la souris, le clavier, etc. Lors de l'installation du matériel, veuillez suivre les instructions de montage pour éviter d'endommager quoi que ce soit.

Intallation du CPU et le ventilateur pour AM3

Quand vous installez votre CPU, assurez-vous que le CPU possède d'un système de refroidissement pour prévenir le surchauffe. Néanmoins, n'oulibez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

Suive les étapes ci-dessous pour installer le CPU et le ventilateur correctement. Une mauvaise installation peut endommager votre CPU et carte mère.

1. Tirez le levier de côte de la douille. Assurez-vous de le lever jusqu'à 90-degrés.
2. Cherchez la flèche d'or du CPU. Elle doit désigner comme montré dans le photot. Le CPU ne s'y installe que dans le position correcte.
3. Si le CPU est correctement installé, les pins sont complètement intégrés dans la douille et ils sont invisibles. Veuiliez notes que toute fausse installation peut endommager en permanence votre carte mère.
4. Appuyez sur le CPU fermement dans la douille et fermé le levier. Que ne le CPU a une tendance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mecanisme de détention. Crochez un côte du clip d'abord.
6. Puis appuyez sur l'autre cotoé du clip pour fixer le ventilateur sur le haut du mécanisme de réten tion. Installez le levier de fixe et leveze-le.
7. Fixez le levier.
8. Attachez le cable du ventilateur du CPU au connecteur du ventilateur de CPU à la carte mère.

IMPORTANT

• Les photos de carte mère montré dans cette partie ne sont que pour une démonstration de l'installation du ventilateur pour Socket AM3 CPUs. L'apparance de votre carte mère peut varier selon le modele que vous achetez.
• Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un oeil sur vos doigs, parce qu'une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immidiatement.

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et qu'il n'est convenable que dans la correcte orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis pousse-se-à-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profundément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne opuvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.
3. Les clips en plastique situés de chaque côte du slot DIMM se ferment automatique.

IMPORTANT

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• Au mode Dual-Channel, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
• Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connecteur.

Connecteur d'alimentation ATX 8-pin: JPWR2

Ce connecteur d'alimentation de 12V sert à alimenter le CPU.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

Connecteur Séroli ATA : SATA1/ 2

Ce connecteur est un port d'Interface de haute vitesse Sérique ATA. Chaque connecteur peut se connecter à un dispositif Sérique ATA.

IMPORTANT

Veuiliez ne pas tordre le cable Sérial ATA à 90-degrés. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur: CPUFAN, SYSFAN1~3

Les connecteurs d'alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du cable, assurez-vous que le fil soit posit et connecté au +12V; le cable noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous doivent utiliser un ventilateur ayant ces caractéristiques si bous poulez contrôler le ventilateur du CPU.

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'Interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission numérique audio.

Connecteur CD-In : JCD1

Ce connecteur est fournit pour un audio externe d'entrée.

Connecteur Audio Panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

Connecteur USB avant: JUSB1/ JUSB2

Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDD,amera numérique, lecteur MP3, imprimants modems et etc.

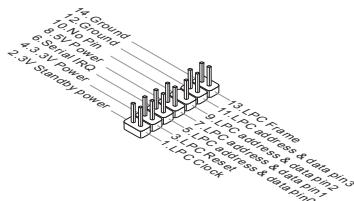

Connecteur de Module TPM: JTPM1 (en option)

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référez au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

Connecteur chassis Intrusion : JCI1

Ce connecteur est connecté à un cable chassinis Instrusion switch. Si le chassinis est ouvert, l'interrupteur en informera le système, qui enregistra ce statut et affichaera un écran d'alerte. Pour effacer ce message d'alerte, vous doivent entrer dans le BIOS et désactiver le record.

Connecteurs Panneau avant: JFP1, JFP2

These connectors are pour des connexion electriques aux cummutateurs et LEDs. Le JFP1 est compatible ave Intel® Front Panel I/O Connectivity Design Guide.

Connecteur de port Sénéral : JCOM1

Le port serial est un port de communication de haute vitesse de 16550A qui envoie /reçoit 16 bytes FIFOs. Vous pouvez attacher un péphérique serial.

Connecteur de port parallele : JLPT1

Ce connecteur soit conneter un support de port parallele optionnel. Le port parallele est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

Cavalier d'effacement CMOS : JBAT1

Le CMOS RAM intégré reckoit une alimentation d'une batterie exter quiper met de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amcorcer OS chaque fois qu'il soit allumé. Si vous voulez effacer la configuration du système, règlez le cavalier pour effacer les données.

Conserver les données

Effacer les données

IMPORTANT

Vous pouce effacer le CMOS en positonnant les 2-3 pin lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2 pin. Evitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

Emplacement PCI Express

L'emplacement PCIE supporte la carte d'extension d'Interface PCIE interface.

L'emplacement PCIE x16

L'emplacement PCIE x1

Emplacement PCI

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autre cartes ajoutees qui sont compatibles avec les specifications de PCI.

IMPORTANT

Lorsque vous ajoutez ou retireez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lizez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les péripériques peuvent émettre des signaux d'interruption au microproceseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Ordre Emplacement	1	2	3	4
PCI 1	C#	D#	A#	B#
PCI 2	B#	C#	D#	A#
PCI 3	A#	B#	C#	D#
PCI 4	D#	A#	B#	C#

RéGLAGE BIOS

Lorsque le PC est demarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur < DEL> pour acceder au Setup (Réglage).

(Appuyez sur DEL pour acceder au SETUP)

Si le message disparait avant que vous n'ayez appuyé sur la touche, redémarré le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémulantément la combinaison des touches , , and .

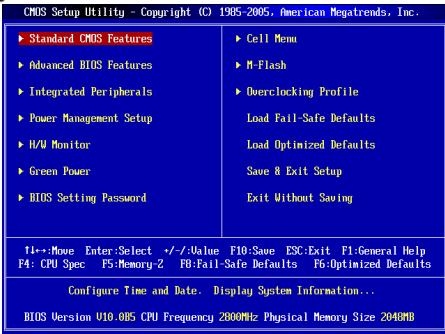

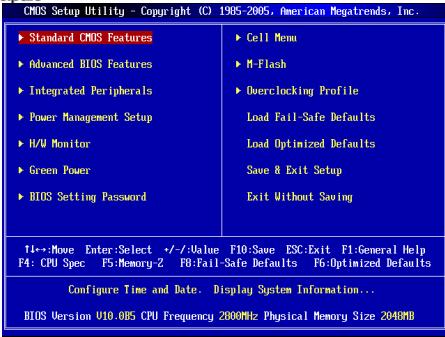

Page Principale

Standard CMOS Features

Utilisez ce menu pour parameter des éléments standards du BIOS tel que l'heure, la date etc..

Utilise ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifique vos réglages des péripériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifique vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entree montre les statuts du CPU, du ventilateur, et de I'alarme du systeme.

Green Power

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passer pour le BIOS.

Cell Menu

Utilisiez ce menu pour spécifique leur configuration pour le contrôleur de fréquence/ voltage.

M-Flash

Utiliser ce menu pour litre / flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement).

Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour BIOS.

Load Fail-Safe Defaults

Utilissez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

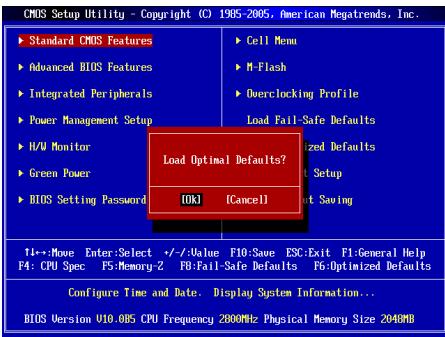

Load Optimized Defaults

Utilissez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pouronneille performance operation.

Save & Exit Setup

Réglage d'enregistrer les modifications à CMOS et de quitter.

Exit Without Saving

Réglage d'abandonner les modifications et de quitter.

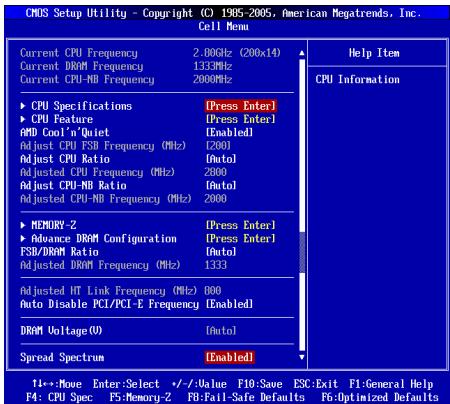

Cell Menu

Il montre la fréquence actuelle de CPU/ Mémoire. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre l'information du CPU instalé.

Appuyez sur pour entrer dans le sous-menu, qui montre les technologies supportées par le CPU installé.

CPU Feature

Appuyez sur pour entrer dans le sous-menu.

AMD Cool'n'Quiet

Cette Technologie Cool'nQuiet peut effectivement et dynapiquement diminuier la vitesse du CPU et la consommation d'alimentation.

SVM Support

Cet article vous permet d'activer/ désactiver SVM.

AMD Cool'n'Quiet

Cette Technologie Cool'Quiet peut effectivement et dynapinique diminuier la vitesse du CPU et la consommation d'alimentation.

IMPORTANT

Afin d'assurer que la fonction Cool'nQuiet est activée et qu'elle marchera correctement il'est nécessaire de confirmer doublement que:

• Fonctionnez les réglages du BIOS,chosissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet,mettez celui-la en 'Enabled'.
• Entrez dans Windows, choisissez [Start]-> [Settings]-> [Control Panel]-> [Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes.

Cet article vous permet d'ajuster la fréquence du FSB du CPU (en MHz).

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplier d'horloge du CPU (ratio). Il est disponible seulement when the processeur supporte la fonction.

Il montre la fréquence ajustée du CPU (FSB x Ratio). Lecture uniquement.

Adjust CPU-NB Ratio

Cet article sera aajuster le multiplier d'horloge de CPU-NB (ratio).

Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1~2 Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire supportée.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Ce domaine possède la capacité de détecteur automatiquement le DRAM timing lorsqu'il est mis en [Auto].

1T/2T Memory Timing

Lorsque le DRAM Timing Mode est mise en [Manual], ce domaine est ajustable. Cet article contrôle le taux d'ordre de SDRAM. La selection en [1T] fait fonctionner en taux de 1 cycle d'horloge au contrôleur du signaux du DRAM. La selection en [2T] fait fonctionner en taux de 2 cycles d'horloge au contrôleur du signaux du DRAM.

DCT Unganged Mode

Cette fonction sert à intégrer deux 64-bit DCTs dans un interface de 128-bit.

FSB/DRAM Ratio

Cet article vous permet d'ajuster le ratio du FSB à la mémoire.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

Auto Disable PCI/PCI-E Frequency

Lorsque mis en [Enabled], le système etéindra les horloges des fentes vides de PCI pour réduire au minimum l'interface electromagnétique (EMI).

DRAM Voltage (V)

Ces articles servent à ajuster le voltage de la mémoire.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionné, les valeurs extrèmes (spikes) créé des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions pour que les spikes des impulsions sont réduits au cours bis plus plates.

IMPORTANT

• Si vous n'avez pas de problème d'EMI, laissez l'options sur [Disable], ici vous permet d'avoir une stabilité du système et des performances optimes. Dans le cas contraire,CHOISSEZ Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuilliez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous étés en train d'overlocker parce que même un battement léger peut causeur un accroissement-temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs de défaut fournites par la manufacture de carte pour une performance stable.

DEUTSCH

EINLEITUNG

Press DEL to enter SETUP (Haxmite DEL dans Bxoda b SETUP)

EcnI Jx He yCnEn HaxaBHeo6xOdmyKnaBn7y IaB XoDa B MeHO hAstpoyn, nepe3arpz3nte CnCTemy n nonpo6yIte eue pa3. Ia nepe3arp2ykn Bocnonb3yItecb KhoNkORe SET n nn OndHOBpEmHo HaxmTe KnaBn, n.

Main Page

Standard CMOS Features (CTaHapThbIe FyHKm CMOS)

3TOMeHNOIPOBANETYcHbOHTb OCHOBHbIE NapAMETpI KOHNfpyaunn CImCTEmbl (daTy, BPmEaTn.T.).
