MODE D'EMPLOI G52-76601X7 MSI

MS-7660 WEEE (Waste Electrical and Electronic Equipment) Statement ENGLISH To protect the global environment and as an environmentalist, MSI must remind you that... DEUTSCH Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschliesslich an einer lokalen Altgerätesammelstelle in Ihrer Nähe. FRANÇAIS En tant qu’écologiste et afin de protéger l’environnement, MSI tient à rappeler ceci... Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen. De-37 Deutsch ▶ Spread Spectrum Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden. MS-7660 Mainboard Software-Information Die im Mainboard-Paket enthaltene DVD enthält alle notwendigen Treiber. Um die Installation automatisch laufen zu lassen, klicken Sie einfach den Treiber oder Utiltiy und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-DVD enthält: - Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den gewünschten Treiber. - Gebrauchsmenü - das Gebrauchsmenü zeigt die Software-Anwendungen der die Mainboard Unterstützungen. Wichtig Besuchen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten. De-38 Français 870A Fuzion Power Edition Séries Europe version Carte mère MS-7660 Spécifications Processeurs Supportés ■ AMD® PhenomTM II séries, AthlonTM II séries et SempronTM séries processeurs dans le paquet AM3. (Pour plus d’information sur le CPU, veuillez visiter http://www.msi.com/index. php?func=cpuform2) HyperTransport ■ HyperTransport™ 3.0, supporte jusqu’à 5.2 GT/s Jeu de puces ■ North Bridge : puce AMD® RX780 ■ South Bridge : puce AMD® SB850/ SB810 ■ Lucid® LT22102 Mémoire supportée ■ DDR3 1600 *(OC)/ 1333/ 1066 DRAM (total 16GB Max) ■ 4 DDR3 DIMMs, supporte le double-canaux *(Pour plus d’information sur les composants compatible, veuillez visiter http://www.msi.com/index.php?func=testreport) LAN ■ Supporte PCIE LAN (10/100/1000) par Realtek® RTL8111DL IEEE 1394 ■ Puce intégrée par VIA® VT6315N ■ Supporte 1 port IEEE 1394 (panneau arrière) et 1 connecteur IEEE 1394 Audio ■ HD audio codec intégré par Realtek® ALC892/ ALC889 ■ 8-canaux audio flexibles avec détection de prise SATA ■ 6 ports SATA 6Gb/s par AMD® SB850 ■ Ou 6 ports SATA 3Gb/s par AMD® SB810 ■ Supporte la déconnection à chaud et la notification asynchrone USB 3.0 ■ 2 ports USB 3.0 par NEC uPD720200F1 RAID ■ SATA1~6 ports supportent le mode RAID 0/ 1/ 5/ 10 par AMD® SB850 ■ Ou SATA1~6 ports supportent le mode RAID 0/ 1/ 10 par AMD® SB810 Fr-2 Connecteurs Français ■ Panneau arrière - 1 port clavier PS/2 - 1 port souris PS/2 - 1 bouton d’effacement CMOS - 1 port coaxial S/PDIF-Out - 1 port optique S/PDIF-Out - 6 ports USB 2.0 - 1 port USB 3.0 - 1 port IEEE 1394 - 1 port LAN - 6 ports audio flexibles ■ Connecteurs intégrés - 3 connecteurs USB 2.0 - 1 connecteur USB 3.0 - 1 connecteur IEEE 1394 - 1 connecteur Châssis Intrusion - 1 connecteur S/PDIF-Out - 1 connecteur audio avant - 1 connecteur de port sérial - 1 connecteur du Module TPM - 1 bouton d’alimentation - 1 bouton réinitialisation - 1 bouton Green Power - 1 bouton OC Genie Emplacments ■ 2 emplacements PCIE x16 - Supporte la technologie informatique Multi-GPU - Supporte la technologie ATI CrossFireXTM ■ 3 emplacements PCIE x1 ■ 1 emplacement PCI, supporte l’Interface bus PCI 3.3V/ 5V Dimension ■ ATX (24.5cm X 30.5 cm) Montage ■ 9 trous de montage

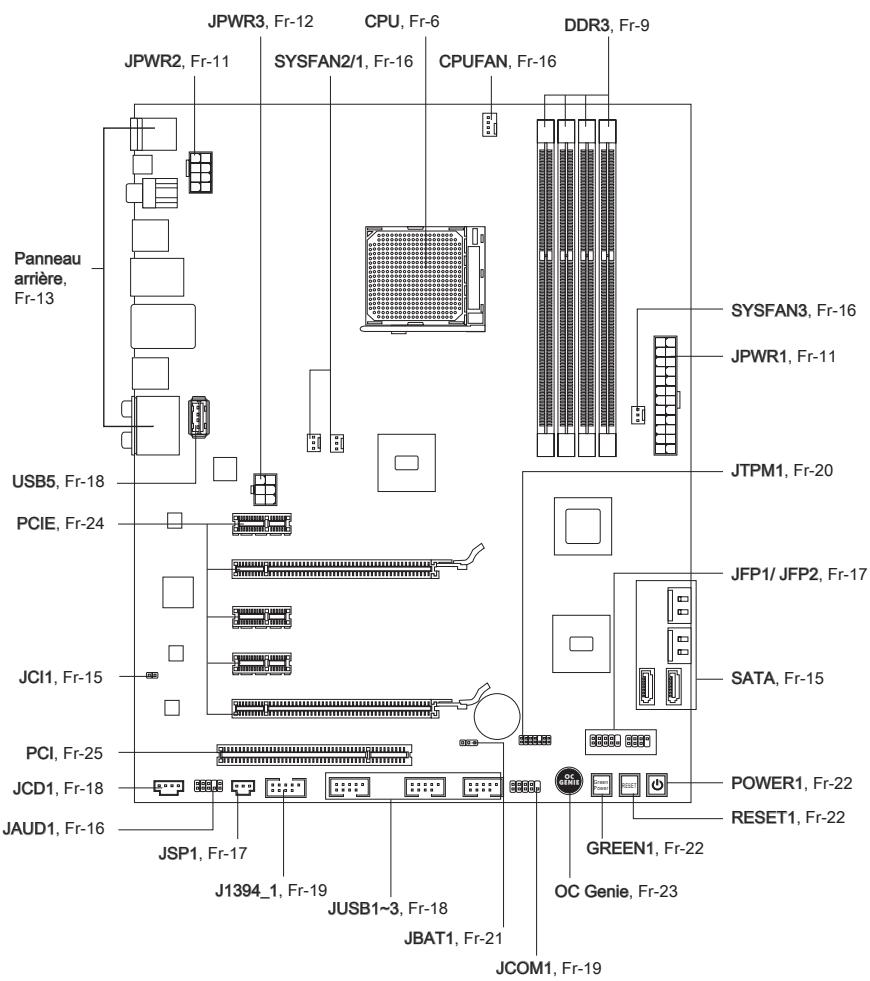

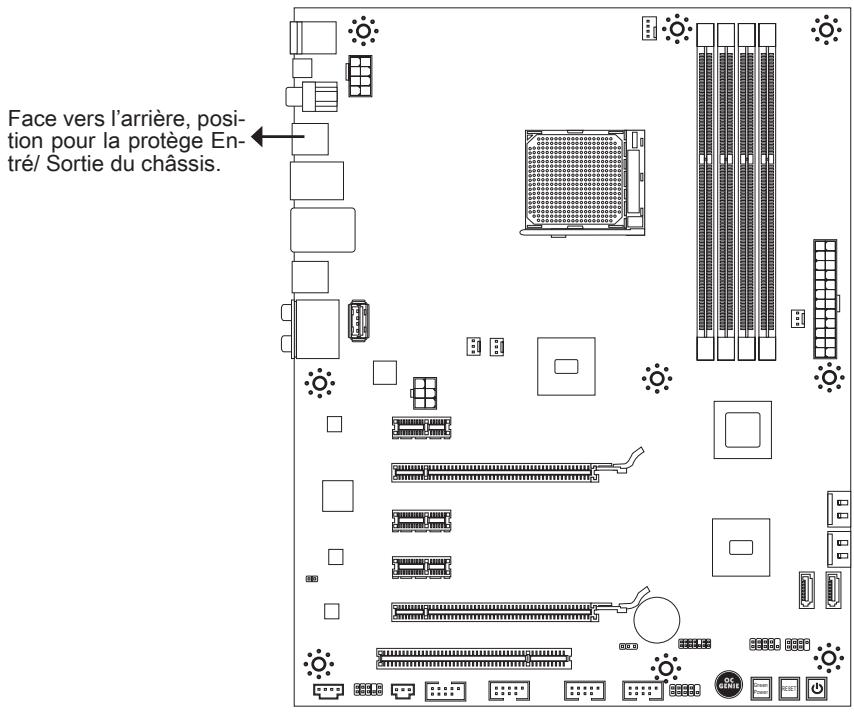

• Si vous désirez acheter des accessoires et vous avez besoin de numéros des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse cidessous http://www.msi.com/index.php Fr-3 Carte mère MS-7660 Guide Rapide Des Composants JPWR3, Fr-12 JPWR2, Fr-11 CPU, Fr-6 SYSFAN2/1, Fr-16 DDR3, Fr-9 CPUFAN, Fr-16 Panneau arrière, Fr-13 SYSFAN3, Fr-16 JPWR1, Fr-11 JTPM1, Fr-20 USB5, Fr-18 PCIE, Fr-24 JFP1/ JFP2, Fr-17 JCI1, Fr-15 SATA, Fr-15 PCI, Fr-25 JCD1, Fr-18 Green Power POWER1, Fr-22 RESET1, Fr-22 JAUD1, Fr-16 GREEN1, Fr-22 JSP1, Fr-17 J1394_1, Fr-19 OC Genie, Fr-23 JUSB1~3, Fr-18 JBAT1, Fr-21 JCOM1, Fr-19 Fr-4 RESET Trous Taraudés Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés sont montrée dans la figure ci-dessous. Face vers l’arrière, position pour la protège Entré/ Sortie du châssis. Français Green Power RESET Trous taraudés Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis et puis de fixer la carte à travers les trous taraudés sur le support. Important

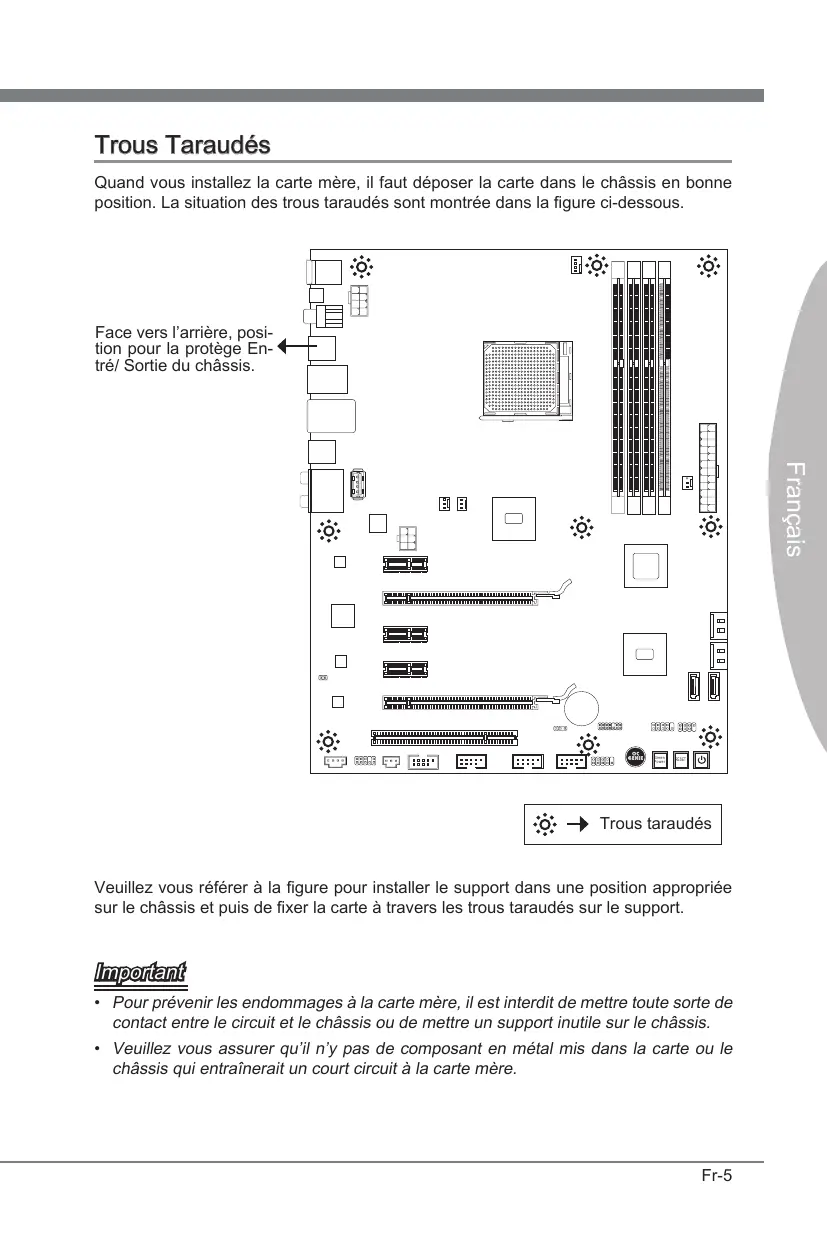

• Pour prévenir les endommages à la carte mère, il est interdit de mettre toute sorte de contact entre le circuit et le châssis ou de mettre un support inutile sur le châssis.
• Veuillez vous assurer qu’il n’y pas de composant en métal mis dans la carte ou le châssis qui entraînerait un court circuit à la carte mère. Fr-5 Carte mère MS-7660 Processeur : CPU Quand vous installez le CPU, veuillez vous assurer d’installer un ventilateur pour éviter la surchauffe. Si vous n’en avez pas, contactez votre revendeu pour en acheter et installez-les avant d’allumer votre ordinateur. Pour plus d’informations sur le CPU, veuillez visiter http://www.msi.com/index. php?func=cpuform2 Important Surchauffe La surchauffe endommage sérieusement l’unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l’unité centrale contre la surchauffe. Assurez-vous d’appliquer une couche d’enduit thermique (ou film thermique) entre l’unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur. Remplacement de l’unité centrale Lorsque vous remplacez l’unité centrale, commencez toujours par couper l’alimentation électrique de l’ATX ou par débrancher le cordon d’alimentation de la prise mise à la terre pour garantir la sécurité de l’unité centrale. Overclocking Cette carte mère supporte l’overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales, lors d’overclocking. Tout envie d’opérer au dessus des spécifications du produit n’est pas recommandé. Nous ne garantissons pas les dommages et risques causés par les opérations insuffisantes ou au dessus des spécifications du produit. Introduction du AM3 CPU La surface du CPU. N’oubliez pas d’appliquer une couche d’enduit thermique pour améliorer la dissipation de la chaleur. La flèche d'or Fr-6 Installation du CPU et son ventilateur Quand vous installez le CPU, assurez-vous que le CPU soit équipé d’un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Méanmoins, n’oubliez pas d’appliquer une couche d’enduit thermique sur le CPU avant d’installer le ventilateur pour une meilleure dissipation de chaleur. Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement. une faute installation peut endommager votre CPU et la carte mère.

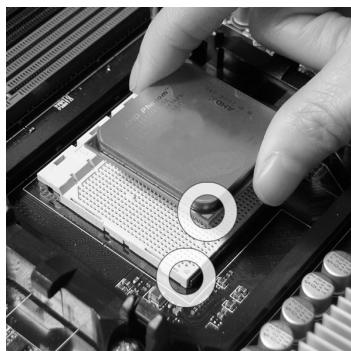

2. Trouvez la flèche d’or du CPU et

mettez-la comme montré dans l’image. Le CPU ne s’installe que dans la position correcte.

3. Si le CPU est correctement installé,

les pins doivent s’intégrer complètement dans la douille et sont invisibles. Veuillez noter que toute violence ou une fausse installation peut endommager votre carte mère en permanance.

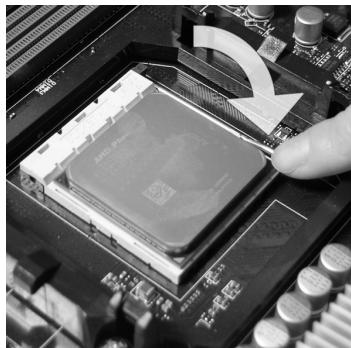

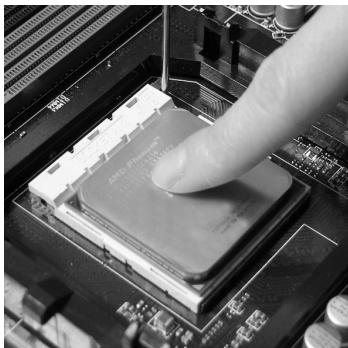

4. Appuyez sur le CPU fermement dans

la douille et fermez le levier. Puisque le CPU a une tendance de bouger lors de la fermeture du levier, il faut fermer le levier en appuyant sur le CPU pour qu’il soit complètement et correctement installé dans la douille. Français

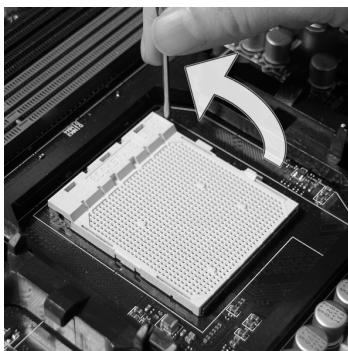

1. Enlevez le levier de côté de la douille et assurez-vous de lever le levier

jusqu’à 90 degrés. Fr-7 Carte mère MS-7660

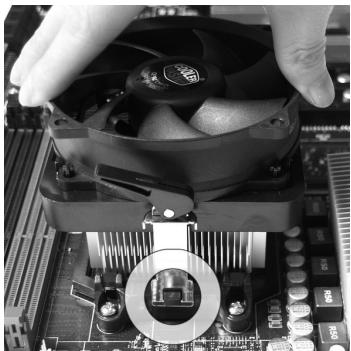

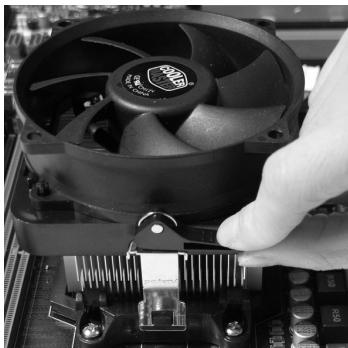

5. Déposez l’ensemble du ventilateur

sur le mécanisme de rétention. Accrochez un côté du clip d’abord.

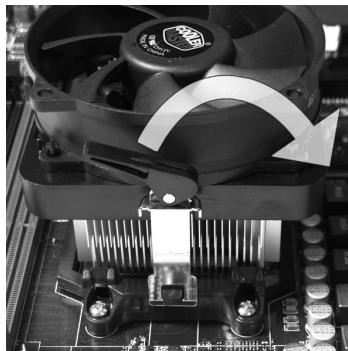

6. Puis appuyez sur l’autre côté du clip

pour fixer l’ensemble du ventilateur sur le mécanisme de rétention. Localisez le levier de fixe et levez-le.

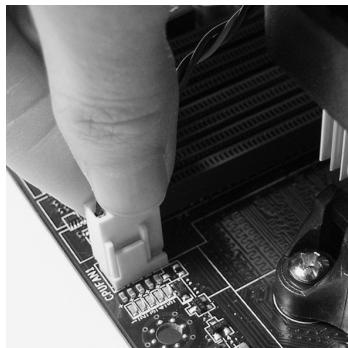

8. Attachez le câble du ventilateur

de CPU au connecteur sur la carte mère. Important

• Les photos de la carte mère montrées dans cette partie ne sont que pour une démonstration. L’apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Quand vous déconnectez le Crochet de Sécurité du verrou fixé, il faut garder un oeil sur vos doigts, parce qu’une fois le Crochet de Sécurité est déconnecté du verrou, le levier fixé jaillira immédiatement. Fr-8 Mémoire Ces slots DIMM sont destinés à installer les modules de mémoire. Pour plus d’informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport DDR3 240-pin, 1.5V 72x2=144 pin 48x2=96 pin

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• En mode double canaux, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans les slots DIMM de canaux différents.
• Pour lancer avec succès votre système, insérez tout d’abord les modules de mémoire dans le DIMM1.

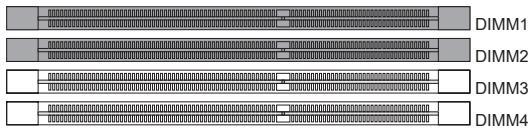

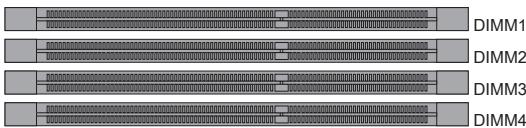

• A cause du développement de la ressource du chipset, la densité du système sera détecté seulement jusqu’à 15+GB (non 16GB plein) quand chaque DIMM est installé avec un module de mémoire de 4GB. Fr-9 Français Règle de population en mode double-canaux En mode de canaux-double, les modules de mémoire peuvent transmettre et recevoir les données avec simultanément deux lignes omnibus de données. L’activation du mode de canaux-double peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode de canaux-double. Carte mère MS-7660 Installation des modules de mémoire

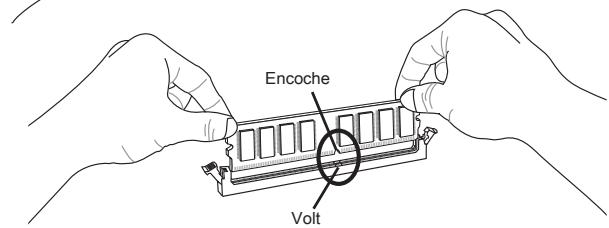

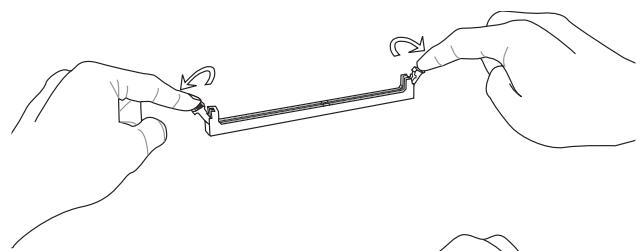

1. Le module de mémoire possède une seule encoche en son centre et ne s’adaptera

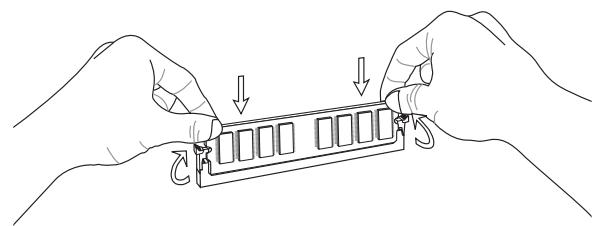

que s’il est orienté de la mqnière convenable. 2. Insérez le module de mémoire à la verticale dans le slot du DIMM. Poussez-le ensuite jusqu’à l’extrémité dorée du module de mémoire, soit profondément insérée dans le slot du DIMM. Les clips en plastique situés de chaque côté du module va se fermer automatiquement.

3. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips

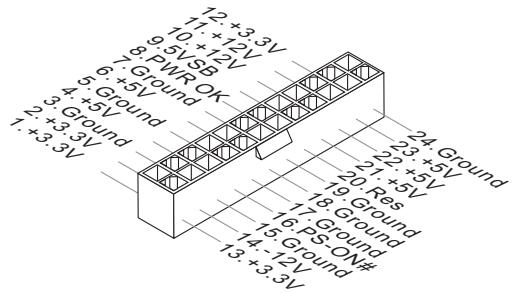

du slot DIMM sur les côtés. Encoche Volt Important Vous pourriez à peine voir l’extrémité dorée si le module de mémoire est correctement inséré dans le slot du DIMM. Fr-10 Connecteurs d’alimentation Connecteur d’alimentation ATX 24-pin : JPWR1 Ce connecteur vous permet de connecter l’alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d’alimentation est bien positionnée dans le bon sens et que les goupilles soient alignées. Enfoncez alors la prise dans le connecteur. Vous pourvez aussi utiliser un alimentation 20-pin selon vos besoins. Veuillez brancher votre alimentation d’énergie avec le pin 1 et le pin 13 si vous voulez utiliser l’alimentation ATX 20-pin.

Connecteur d’alimentation ATX 8-pin : JPWR2 Ce connecteur d’alimentation sert à fournir de l’alimentation de 12V au CPU.

Fr-11 Carte mère MS-7660 Connecteur d’alimentation ATX 6-pin : JPWR3 Ce connecteur d’alimentation sert à fournir de l’alimentation à la carte graphics. Important

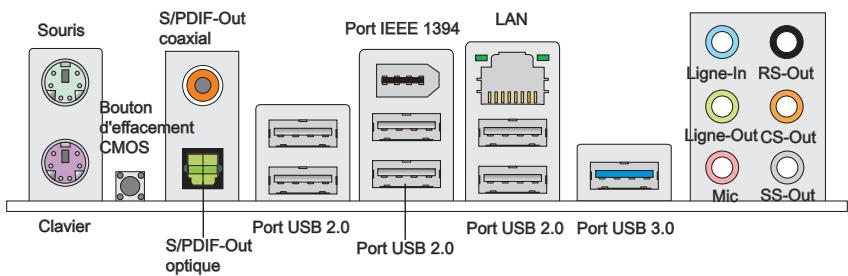

• Veuillez vous assurer que tous les connecteurs sont connectés aux correctes alimentations ATX pour garantir une opération stable de la carte mère. Fr-12 Panneau arrière S/PDIF-Out coaxial Souris Port IEEE 1394 LAN Ligne-In RS-Out Bouton d'effacement CMOS Ligne-Out CS-Out Mic Clavier S/PDIF-Out optique Port USB 2.0 Port USB 2.0 SS-Out Port USB 2.0 Port USB 3.0 ▶ Bouton d’effacement CMOS Il y a un CMOS RAM intégré, qui possède un bloc d’alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d’exploitation chaque fois qu’il est allumé. Si vous souhaitez effacer la configuration du système, utilisez ce bouton pour effacer les données. Appuyez le bouton pour effacer les données. Important Veuillez vous assurer d’éteindre le système avant d’effacer les données CMOS. Après avoir appuyé ce bouton pour effacer les données CMOS au statut éteint (G3), le système se réinitialise automatiquement. ▶ S/PDIF-Out coaxial Ce connecteur est utilisé pour relier l’interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble coaxial. ▶ S/PDIF-Out optique Ce connecteur est utilisé pour relier l’interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble de fibre optique. ▶ Port USB 2.0 Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le clavier, la souris, ou d’autres périphériques compatibles USB. Supporte la trasmission de données jusqu’à 480Mbit/s (Hi-Speed). Fr-13 Français ▶ Souris/Clavier Le standard connecteur de souris/clavier DIN de PS/2® est pour une souris ou un clavier de PS/2® . Carte mère MS-7660 ▶ Port IEEE 1394 Le port IEEE1394 sur le panneau arrière fournit une connexion aux périphériques IEEE1394. ▶ Port USB 3.0 Le port USB 3.0 est inférieur-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse). Important Si vous voulez appliquer un périphérique USB 3.0, il faut utiliser une câble USB 3.0 pour connecter au port USB 3.0. ▶ LAN La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Vous pouvez y relier un câble de réseau. Jaune Vert/ Orange LED Couleur LED Statut Condition Gauche Jaune Eteinte La connexion au réseau LAN n’est pas établie. Allumée (Stable) La connexion au réseau LAN est établie. Allumée (plus brillant et clignotante) L’ordinateur communique avec un autre ordinateur sur le réseau local LAN. Eteinte Un débit de 10 Mbits/sec est sélectionné. Allumée Un débit de 100 Mbits/sec est sélectionné. Allumée Un débit de 1000 Mbits/sec est sélectionné. Droite Vert Orange ▶ Ports Audio Ces connecteurs audio servent pour les périphériques audio. Vous pouvez différencier la couleur des prises audio pour obtenir divers effets sonores. ■ Ligne-In (Bleu) - Ligne In, est utilisée pour un appareil de CD externe, cassette ou d’autre périphériques. ■ Ligne-Out (Vert) - Ligne Out, est destiné aux haut-parleurs ou aux casques d’écoute. ■ Mic (Rose) - Mic, est un connecteur pour les microphones. ■ RS-Out (Noir) - Rear-Surround Out en mode de canal 4/ 5.1/ 7.1. ■ CS-Out (Orange) - Center/ Subwoofer Out en mode de canal 5.1/ 7.1. ■ SS-Out (Gris) - Side-Surround Out en mode de canal 7.1. Fr-14 Connecteurs Connecteur Sérial ATA : SATA1~6 Ce connecteur est un port d’interface de série ATA haut débit. Chaque connecteur peut être relié à un appareil de série ATA. Français

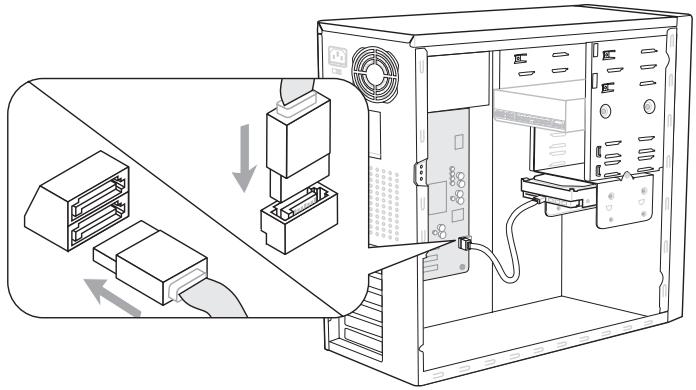

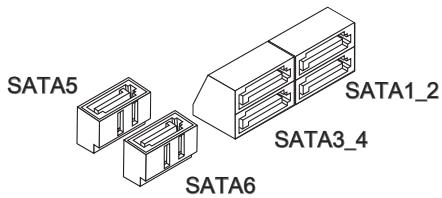

• Le schéma de carte mère dans la figure n’est qu’à titre de référence. SATA5 SATA1_2 SATA3_4 SATA6 Important Veuillez ne pas plier le câble de série ATA à 90°. Autrement des pertes de données pourraient se produire pendant la transmission. Connecteur Châssis Intrusion : JCI1 Ce connecteur est connecté à un câble châssis intrusion switch. Si le châssis est ouvert, le switch en informera le système, qui enregistera ce statut et affichera un écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer dans le BIOS et désactiver l’alerte.

Fr-15 Carte mère MS-7660 Connecteur d’alimentation du ventilateur : CPUFAN, SYSFAN1~3 Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement du système avec +12V. Lors du branchement des fils aux connecteurs, faites toujours en sorte que le fil rouge soit le fil positif devant être relié au connecteur +12V; et que le fil noir soit le fil de mise à la terre devant être relié au connecteur de mise à la terre GND. Si la carte mère est équipée d’un jeu de puces intégré pour moniteur de matériel de système, vous devrez utiliser un ventilateur spécial pourvu d’un capteur de vitesse afin de contrôler le ventilateur de l’unité centrale.

• Veuillez vous référer aux ventilateurs de CPU recommandés sur le site officiel du processeur ou consulter votre revendeur pour un ventilateur de CPU approprié.
• CPUFAN supporte le contrôle Smart fan. Vous pouvez installer l’unité Control Center qui contrôlera automatiquement la vitesse du ventilateur de CPU selon sa température actuelle.
• Le connecteur d’alimentation du ventilateur du CPU avec 3 ou 4 pins sont tous disponibles pour CPUFAN. Connecteur audio panneau avant : JAUD1 Ce connecteur vous permet de connecter un audio sur le panneau avant.Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

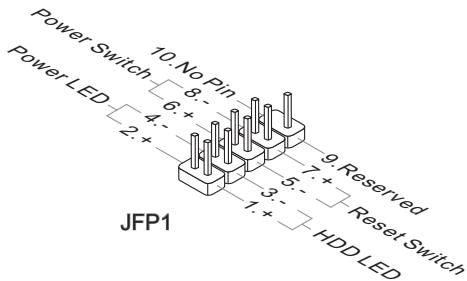

Fr-16 Connecteur panneau avant : JFP1, JFP2 Ce connecteur est fourni pour la connecxion électrique aux interrupteuts et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

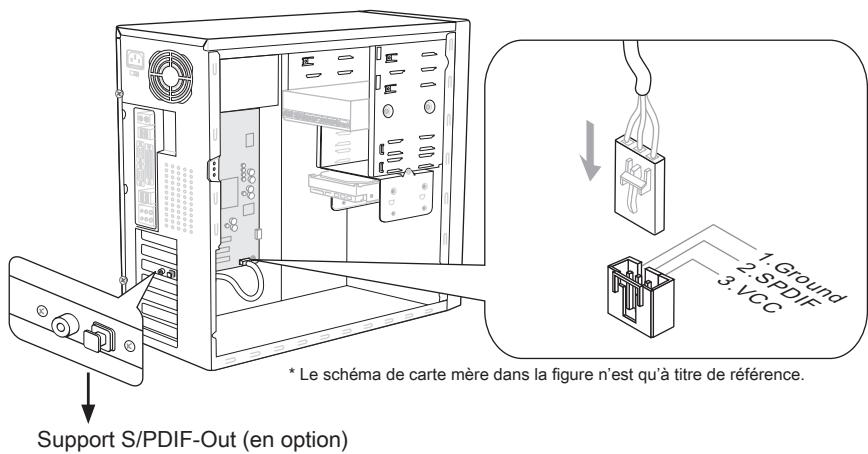

JFP1 ake Connecteur S/PDIF-Out : JSP1 Ce connecteur sert à connecter l’interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique. 115V

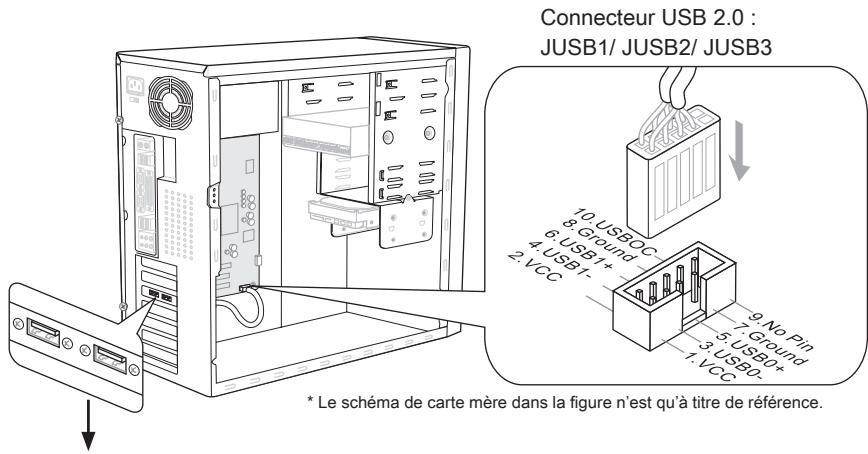

• Le schéma de carte mère dans la figure n’est qu’à titre de référence. Support S/PDIF-Out (en option) Fr-17 Carte mère MS-7660 Connecteur USB avant : JUSB1 / JUSB2 / JUSB3/ USB5 Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®, il est idéal pour relier les périphériques d’interface USB à haut débit tels les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires. Connecteur USB 2.0 :

• Le schéma de carte mère dans la figure n’est qu’à titre de référence. Support USB 2.0 (en option) Connecteur USB 3.0 : USB5 Important
• Notez que les pins de VCC (Connexion de virtuelle) et GND (terre) doivent être branchées correctement afin d’éviter tout dommage possible.

• Si vous voulez appliquer un périphérique USB 3.0, il faut utiliser une câble USB 3.0 pour connecter au port USB 3.0. Connecteur CD-In : JCD1 Ce connecteur est fournit pour un audio externe d’entrer.

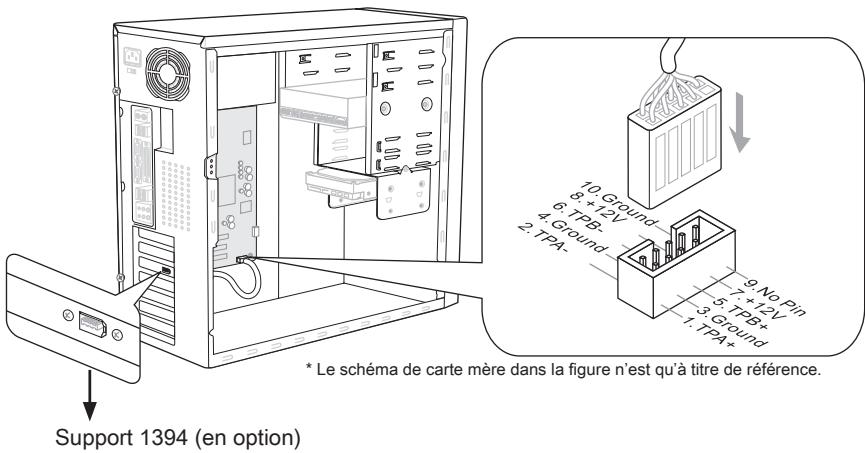

Fr-18 Connecteur IEEE1394 : J1394_1 Ce connecteur vous permet de relier un appareil IEEE1394 via un support en option IEEE1394. Support 1394 (en option) Connecteur de port sérial : JCOM1 Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

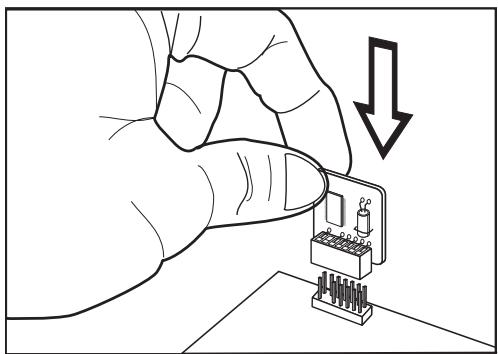

• Le schéma de carte mère dans la figure n’est qu’à titre de référence. Carte mère MS-7660 Connecteur du Module TPM : JTPM1 Ce connecteur est rélié à TPM (Trusted Platform Module) Module (en option). Veuillez vous référer au manuel de TPM plat-forme (en option) de sécurité pour plus de détails et d’utilisations.

Fr-20 Cavalier Cavalier d’effacement CMOS : JBAT1 Il y a un CMOS RAM intégré, qui possède un bloc d’alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d’exploitation chaque fois qu’il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données

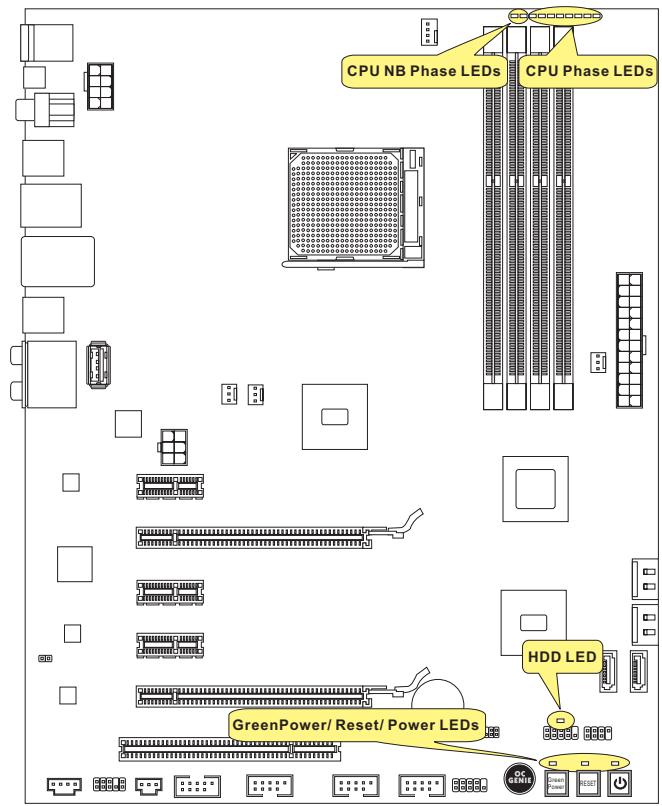

Effacer les données Vous pouvez effacer le CMOS en raccourcissant 2-3 pins quand le système est éteint. Retournez ensuite en position 1-2 pins. Evitez d’effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère. Fr-21 Français Important Carte mère MS-7660 Bouton La carte mère possède des boutons ci-dessous pour vous de régler la fonction de l’ordinateur. Cette section vous explique comment changer la fonction de votre carte mère avec ces boutons. Bouton d’alimentation : POWER1 Ce bouton d’alimentation sert à allumer ou éteindre le système. Appuyez ce bouton pour allumer ou éteindre le système. Bouton de réinitialisation : RESET1 Ce bouton sert à réinitialiser le système. Appuyez ce bouton pour le réinitialiser. Bouton Alimentation verte : GREEN1 Ce bouton sert à intervenir la fonction LED du système. Une fois vous appuyez ce bouton, le système alterne le LED entre le mode activé et désactivé. Fr-22 Bouton OC Genie : OC Genie Ce bouton sert à auto-overclocker pour le système. Appuyez sur ce bouton pour activer la fonction OC Genie lorsque le système est au statut éteint, néanmoins, le bouton s’allume et se verrouille. En suite, le système détectera automatiquement les valeurs optimum pour overclocker après l’initialisation du système. Pour désactiver la fonction OC Genie, veuillez appuyer sur le bouton encore après éteindre le système, néanmoins, le bouton s’éteint et se déverrouille, et le système conserve le défaut pour la prochaine initialisation.

• Veuillez installer une mémoire de DDR3 1333 et supérieure et meilleur équipements pour la dissipation de la chaleur avec la fonction OC Genie.
• Nous ne garantissons pas la gamme et les dommages ou risques causés par le comportements d’overclocking OC Genie.
• Vous pouvez désactiver la fonction OC Genie dans le réglage du BIOS. Et nous vous proposons de conserver la configuration d’OC Genie au profil d’overclocking dans le BIOS pour s’en servir dans la future.
• L’utilisation d’OC Genie est une risque pour vous. L’overclocking n’est jamais garanti par MSI. Fr-23 Français Important Carte mère MS-7660 Emplacements Emplacement PCIE (Peripheral Component Interconnect Express) L’emplacement PCIE supporte la carte d’extension d’Interface PCIE. Emplacement PCIE x16 Emplacment PCIE x1 Important Lorsque vous ajoutez ou retirez une carte d’extension, assurez-vous que le PC n’est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d’extension, tels que cavaliers, interrupteurs ou la configuration du BIOS. Fr-24 Emplacement PCI (Peripheral Component Interconnect) L’emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d’autres cartes ajoutées qui sont compatibles avec les spécifications de PCI. Emplacement 32-bit PCI Important Chemins de revendication d’interruption de PCI IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d’interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant : PCI Emplacement 1 Ordre1 Ordre2 Ordre3 Ordre4 INT E# INT F# INT G# INT H# Fr-25 Français Lorsque vous ajoutez ou retirez une carte d’extension, assurez-vous que le PC n’est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d’extension, tels que cavaliers, interrupteurs ou la configuration du BIOS. Carte mère MS-7660 Indicateur de statut LED CPU NB Phase LEDs CPU Phase LEDs HDD LED GreenPower/ Reset/ Power LEDs Green Power RESET LEDs de phase CPU NB Ces LEDs indiquent le mode actuel de phase d’alimentation CPU-NB. Suivez les instructions ci-dessous pour le lire. Allumé Eteint CPU-NB est au mode d’alimentation de phase 1. Fr-26 CPU-NB est au mode d’alimentation de phase 2. LEDs de phase CPU Ces LEDs indiquent le mode actuel de phase d’alimentation CPU. Suivez les instructions ci-dessous pour le lire. Allumé Eteint CPU est au mode d'alimentation de phase 2. CPU est au mode d'alimentation de phase 4. CPU est au mode d'alimentation de phase 6. CPU est au mode d'alimentation de phase 8. LED d’alimentation LED de réinitialisation A chaque fois que vous appuyez ce bouton de réinitialisation et qu’il fonctionne, le LED de réinitialisation clignote une fois. LED d’alimentation verte S’allume lorsque vous appuyez le bouton d’alimentation verte pour activer la fonction LED du système. LED HDD S’allume lorsque le lecteur dur est en opération. Fr-27 Français A chaque fois que vous appuyez ce bouton d’alimentation et qu’il fonctionne, le LED d’alimentation clignote une fois. Carte mère MS-7660 Réglage BIOS Ce chapitre donne des informations concernant le programme de réglage de BIOS et vous permet de configurer le système pour obtenir des performances d’utilisation optimum. Vous aurez peut-être besoin de lancer le programme de réglage quand : ■ Un message d’erreur apparaît sur l’écran pendant le démarrage du système, qui vous demande de lancer BIOS SETUP (Réglage). ■ Vous souhaitez changer les réglages par défaut des fonctions personnalisées. Important
• Les objets situés sous chaque catégorie BIOS décrits dans ce chapitre sont en cours de mise à jour continue pour améliorer les performances du système. C’est pourquoi il est possible que la description soit légèrement différente du BIOS le plus récent, et ne doit servir que comme référence.
• Au redémarrage, la première ligne qui apparaît après le compte de la mémoire, est la version BIOS. Elle est généralement sous la forme : A7660AMS V1.X 061410 où : Le 1er caractère se rapporte au fabricant du BIOS : A = AMI, W = AWARD, et P = PHOENIX. Les caractères de 2ème à 5ème se rapportent au numéro de modèle. Le 6ème caractère se rapporte au jue de puces : I = Intel, N = NVIDIA, A = AMD et V = VIA. Les caractères de 7ème à 8ème se rapportent au client : MS = all standard customers (tous les clients standard). V1.X se rapporte à la version de BIOS. 061410 se rapporte à la date à laquelle est sortie ce BIOS. Fr-28 Réglages d’Entrée Allumez l’ordinateur et le système lancera le processus POST (Test automatique d’allumage). Lorsque le message ci-dessous apparaît à l’écran, appuyez sur la touche <DEL> pour entrer dans les réglages. Press DEL to enter SETUP (Appuyez sur DEL pour entrer dans SETUP) Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en OFF (éteignant) puis en On (rallumant) en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches <Ctrl>, <Alt>, et <Delete>. Après être entré dans le menu de Réglage, le premier menu que vous verrez apparaître sera le menu principal. Menu principal Le menu principal établit la liste des fonctions de réglage que vous pouvez modifier. Vous pouvez utiliser les touches de flèche ( ↑↓ ) pour sélectionner l’objet. La description en ligne des fonctions de réglages illuminées est affichée au bas de l’écran. Sous-Menu Si vous un symbole de pointeur droit (comme indiqué sur la vue de droite) apparaît sur la gauche de certains champs, cela signifie qu’un sous-menu peut être lancé à partir de ce champ. Un sous-menu contient des options supplémentaires pour un paramètre de champ. Vous pouvez utiliser les touches de flèche ( ↑↓ ) pour illuminer le champ puis appuyez sur <Enter> pour faire apparaître le sous-menu. Vous pourrez alors utiliser les touches de commande pour saisir des valeurs et vous déplacer d’un champ à un autre à l’intérieur d’un sous-menu. Si vous souhaitez revenir au menu principal, appuyez juste sur <Esc>. Aide générale <F1> Le programme de réglages BIOS fournit un écran d’aide générale. Vous pouvez faire sortir cet écran à partir de n’importe quel menu en appuyant simplement sur <F1>. L’écran d’aide donne une liste des touches appropriées à utiliser et les sélections possibles pour l’objet illuminé. Appuyez sur <Esc> pour quitter l’écran d’aide. Fr-29 Français Obtenir de l’aide Carte mère MS-7660 Menu principal Une fois entré dans l’unité de réglages BIOS CMOS, le menu principal appaît sur l’écran. Le Menu Principal vous permet de sélectionner parmi les fonctions et les choix de sorties. Utilisez les touches de flèche pour sélectionner parmi les objets et appuyez sur <Enter> pour accepter ou entrer dans le sous-menu. ▶ Standard CMOS Features (Fonctions CMOS standard) Utilisez ce menu pour les configurations du système de base, tel que l’heure, la date. ▶ Advanced BIOS Features (Fonctions BIOS avancées) Utilisez ce menu pour régler les objets des fonctions améliorées spéciales. ▶ Integrated Peripherals (Périphériques intégrés) Utilisez ce menu pour définir vos réglages des périphériques intégrés. ▶ Power Management Setup (Réglages de la gestion de l’énergie) Utilisez ce menu pour définir vos réglages de la gestion de l’énergie. ▶ H/W Monitor (Moniteur H/W) Cette entrée indique l’état de santé de votre PC. ▶ Green Power (Alimentation verte) Utilisez ce menu pour spécifier la phase d’alimentation. ▶ BIOS Setting Password (Mot de passe de réglage BIOS) Utilisez ce menu pour régler le mot de passe du BIOS. ▶ Cell Menu (Menu Cell) Utilisez ce menu pour définir vos réglages du contrôle de la fréquence/ voltage et de l’overclocking. Fr-30 ▶ M-Flash Utilisez ce menu pour lire/ flash le BIOS du lecteur de stockage (FAT/ FAT32 format uniquement). ▶ Overclocking Profile (Profil d’overclocking) Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour le BIOS. ▶ Load Fail-Safe Defaults (Défauts de sécurité de chargement intégrée) Utilisez ce menu pour charger les valeur par défauts réglées par le vendeur de BIOS afin de garantir la stabilité des performances du système. ▶ Load Optimized Defaults (Chargement des réglages par défaut optimisés) Utilisez ce menu pour charger les valeurs par défaut réglées par le fabricant de la carte mère spécifiquement pour obtenir des performances optimales de la carte mère. ▶ Save & Exit Setup (Sauvegarder et quitter les réglages) Sauvegardez les changements apportés au CMOS puis quittez les réglages. Français ▶ Exit Without Saving (Quitter sans sauvegarder) Abandonnez tous les changements et quittez les réglages. Fr-31 Carte mère MS-7660 Quand vous entrez dans l’unité de réglages BIOS, suivez les procédures suivantes pour l’utilisation générale.

1. Load Optimized Defaults (Chargement des réglages par défaut optimisés) : Utilisez

les touches de contrôle (↑↓ ) afin de surligner le domaine Load Optimized Defaults et appuyez sur <Enter> , le message suivant appaît : Choisir [Ok] et appuyer sur Enter chargera les valeurs par défauts pour une performance de système optimal.

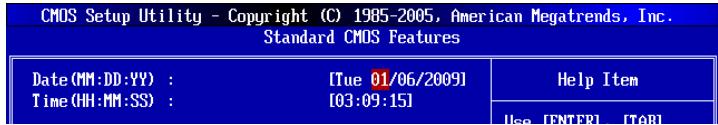

2. Setup Date/ Time (Réglage de l’heure et de la date) : Choisissez Standard CMOS

Features et appuyez sur <Enter> afin d’entrer dans le menu Standard CMOS Features. Ajustez la date de l’heure.

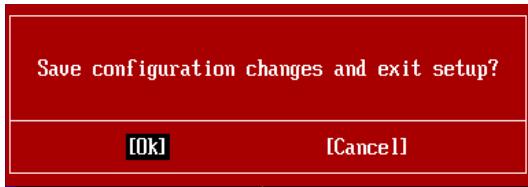

3. Save & Exit Setup (Sauvegarder et quitter les réglages) : Utilisez les touches de

contrôle (↑↓ ) afin de surligner le domaine de Save & Exit Setup et appuyez sur <Enter> , le message suivant appaît : Choisir [Ok] et appuyer sur Enter afin de sauvegarder les configurations et l’unité de réglages de quitter BIOS. Important Les configurations précédantes ne sont que pour l’utilisation générale. Si vous avez besoin de réglages détaillés du BIOS, veuillez vous référer au manuel de l’édition anglaise sur le site d’internet de MSI. Fr-32 4. Cell Menu Introduction (Introduction du Menu Cell) : Ce menu est pour des utilisations avancées destinées à overclocker la carte mère. Français Important Ne changez pas ces réglages sauf que vous connaissiez bien ces puces. ▶ Current CPU / DRAM / CPU-NB Frequency Ces articles montrent les fréquences actuelles du CPU, de la mémoire et du CPU-NB. Lecture uniquement. ▶ CPU Specifications Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu montre l’information du CPU installé. ▶ CPU Technology Support Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu montre les technologies que le CPU installé supporte. ▶ CPU Feature Appuyez sur <Enter> pour entrer dans le sous-menu. ▶ AMD Cool’n’Quiet Cette Technologie Cool’n’ Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d’alimentation. Important Afin d’assurer que la fonction Cool’n’Quiet est activée et qu’elle marchera correctment il est nécessaire de confirmer doublement que :

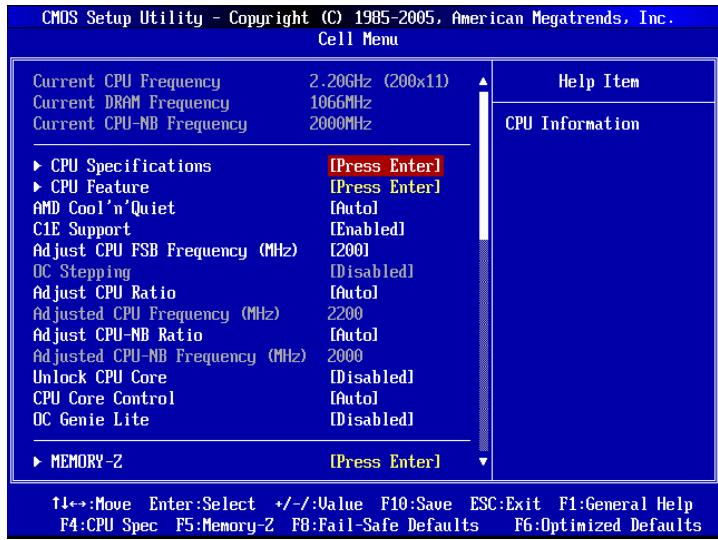

• Fonctionnez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool’n’Quiet, mettez celui-là “Enabled”. Fr-33 Carte mère MS-7660

• Entrez dans Windows, choisissez [Start]->[Settings]->[Control Panel]->[Power Options]. Entrez dans Power Options Properties, et choissez Minimal Power Management sous Power schemes. ▶ C1E Support Activer cet article pour lire la consommation d’alimentation du CPU lors de l’arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E). ▶ SVM Support Cet article sert à activer/ désactiver SVM. ▶ AMD Cool’n’Quiet Cette Technologie Cool’n’ Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d’alimentation. ▶ C1E Support Activer cet article pour lire la consommation d’alimentation du CPU lors de l’arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E). ▶ Adjust CPU FSB Frequency (MHz) Cet article vous permet de choisir la fréquence d’horloge FSB du CPU (en MHz). ▶ OC Stepping Cet article est activé après que vous régliez la fréquence d’overclocking dans le “Adjust CPU FSB Frequency (MHz)”. Et les articles suivants apparaissent. Cet article aide le système d’overclocker étape par étape après l’initialisation du système. ▶ Start OC Stepping From (MHz) Cet article sert à régler l’horloge de FSB initial. Le système démarre avec l’horloge de FSB initial, et commence à overclocker de l’horloge de FSB initial jusqu’à celui que vous réglez dans le “Adjust CPU FSB Frequency (MHz)” étape par étape. ▶ OC Step Cet article règle la quantité d’étapes pour l’overclocking d’horloge de FSB. ▶ OC Step Count Timer Cet article sert à régler le buffer time pour chaque étape. ▶ Adjust CPU Ratio Cet article sert à ajuster le multiplier d’horloge du CPU (ratio). Il est disponible seulement quand le processeur supporte cette fonction. ▶ Adjusted CPU Frequency (MHz) Il montre la fréquence ajustée du CPU. Lecture uniquement. ▶ Adjust CPU-NB Ratio Cet article sert à ajuster le ratio du CPU-NB. ▶ Adjusted CPU-NB Frequency (MHz) Il montre la fréquence ajustée du CPU NB. Lecture uniquement. Fr-34 ▶ Unlock CPU Core Cet article sert à déverrouiller le coeur du CPU. Veuillez vous référer aux procédures ci-dessous pour le déverrouiller dans le réglage BIOS. Entrez dans “Cell Menu” et mettez “Unlock CPU Core” en [Enabled]. Mettez “Adjust CPU-NB Ratio” et “HT Link Speed” en [x8]. Enregistrez les modifications et quittez le réglage BIOS. Réinitialisez système

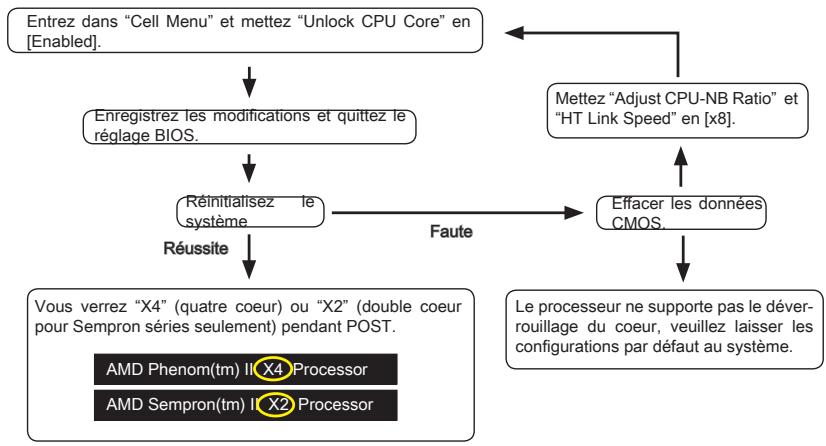

Réussite Faute AMD Phenom(tm) II X4 Processor Le processeur ne supporte pas le déverrouillage du coeur, veuillez laisser les configurations par défaut au système. AMD Sempron(tm) II X2 Processor Important

• Le comportement du coeur de processeur déverrouillé dépend des capacités et caractéristiques du processeur ; il n’est pas garanti.
• Si jamais le système semble instable, à cause des caractéristiques du processeur éventuellement, veuillez récupérer les configurations par défaut au système.
• Vous pouvez aussi vérifier le nombre des coeurs dans la table de performance du Gestionnaire des tâches de Windows. ▶ CPU Core Control Cet article vous permet de choisir le nombre de puces actives du processeur. ▶ OC Genie Lite La mise en [Enabled] de cet article permet au système de détecter l’horloge du FSB maximum et d’overclocker automatiquement. Si l’overclocking échoue, vous pouvez essayer une horloge du FSB moins haut pour y réussir. ▶ MEMORY-Z Appuyez sur <Enter> pour entrer dans le sous-menu. ▶ DIMM1~4 Memory SPD Information Appuyez sur <Enter> pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée. Fr-35 Français Vous verrez “X4” (quatre coeur) ou “X2” (double coeur pour Sempron séries seulement) pendant POST. Effacer les données CMOS. Carte mère MS-7660 ▶ Advance DRAM Configuration Appuyez sur <Enter> pour entrer dans le sous-menu. ▶ DRAM Timing Mode Ce domaine est capable de détecter automatiquement tout le DRAM timing. ▶ 1T/2T Memory Timing Cet article contrôle le taux d’ordre de SDRAM. La sélection en [1T] fait fonctionner en taux de 1T (T=cycles d’horloge) au contrôleur du signaux du SDRAM. La sélection en [2T] fait fonctionner en taux de 2T au contrôleur du signaux du SDRAM. ▶ DCT Unganged Mode Cette fonction sert à intégrer deux 64-bit DCTs dans un interface de 128-bit. ▶ Bank Interleaving Bank Interleaving est un paramètre important pour améliorer la capacité d’overclocking de la mémoire. Il permet au système d’accéder à multiples banques simultanément. ▶ Power Down Enable C’est une technologie pour économiser de l’énergie pour la mémoire. Lorsque le système n’accède pas à la mémoire pour un certain temps, il réduira automatiquement l’alimentation de la mémoire. ▶ MemClk Tristate C3/ATLVID Ce réglage vous permet d’activer/ désactiver le MemClk Tristating pendant C3 et ATLVID. ▶ FSB/DRAM Ratio Cet article vous permet de choisir le ratio du FSB/ DRAM. ▶ Adjusted DRAM Frequency (MHz) Il montre la fréquence ajustée de la mémoire. Lecture uniquement. ▶ HT Link Control Appuyez sur <Enter> pour entrer dans le sous-menu. ▶ HT Incoming/ Outgoing Link Width Ces articles vous permettent de rélger le largeur du Hyper-Transport Link. Mis en [Auto], le système détectera automatiquement le largeur HT link. ▶ HT Link Speed Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mise en [Auto], le système détecte automatiquement la vitesse du HT link. ▶ Adjusted HT Link Frequency (MHz) Il montre la fréquence ajustée du HT Link. Lecture uniquement. ▶ Adjust PCI-E Frequency (MHz) Ce domaine vous permet de choisir la fréquence PCIE (en MHz). Fr-36 ▶ Auto Disable DRAM/PCI Frequency Lorsque mis en [Enabled], le système éteindra les horloges des fentes vides de PCI pour réduire au minimum l’interface électromagnétique (EMI). ▶ CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ CPU Voltage (V)/ CPU-NB Voltage (V)/ CPU PLL Voltage (V)/ CPU DDR-PHY Voltage (V)/ DRAM Voltage (V)/ DDR VTT Voltage (V)/ NB Voltage (V)/ NB PCI-E Voltage (V)/ SB Voltage (V)/ HT Link Voltage (V) Ces articles servent à ajuster le voltage du CPU, de la mémoire et des puces. ▶ Spread Spectrum Lorsque le générateur d’horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impultions pour que les spikes des impultions sont réduits au courbes plus plates.

• Si vous n’avez pas de problème d’EMI, laissez l’option sur [Disable], ceci vous permet d’avoir une stabilité du système et des performances optmales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le reglement EMI local.
• N’oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d’overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l’horloge qui verrouillera votre processeur overclocké. Fr-37 Français Important Carte mère MS-7660 Information De Logiciel Sortez le pilote/ Service du DVD, qui est inclus dans le paquet de la carte mère et placez-le dans le DVD-ROM. L’installation va automatiquement se déclencher, cliquez sur le pilote ou sur l’usage et suivez le pop-up de l’écran pour accomplir l’installation. Le pilote/Service DVD contient: - Menu de pilote : Il montre les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le dispositif. - Menu de service : Il montre les applications logicielles supportées par la carte mère. Important Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour meilleure performance du système. Fr-38
