• Remember to disable Spread Spectrum if you are overclocking because even a slight jitter can introduce a temporary boost in clock speed which may just cause your overclocked processor to lock up. En-37 English ▶ CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ CPU Voltage (V)/ CPU-NB Voltage (V)/ CPU PLL Voltage (V)/ CPU DDR-PHY Voltage (V)/ DRAM Voltage (V)/ DDR VTT Voltage (V)/ NB Voltage (V)/ NB PCI-E Voltage (V)/ SB Voltage (V)/ HT Link Voltage (V) These items are used to adjust the voltage of CPU, Memory and chipset. MS-7660 Mainboard Software Information Take out the Driver/Utility DVD that is included in the mainboard package, and place it into the DVD-ROM drive. The installation will auto-run, simply click the driver or utility and follow the pop-up screen to complete the installation. The Driver/Utility DVD contains the: - Driver menu : The Driver menu shows the available drivers. Install the driver by your desire and to activate the device. - Utility menu : The Utility menu shows the software applications that the mainboard supports. Important Please visit the MSI website to get the latest drivers and BIOS for better system performance. En-38 Deutsch 870A Fuzion Power Edition Serie Europe Version MS-7660 Mainboard Spezifikationen Prozessoren ■ AMD® PhenomTM II Serie, AthlonTM II Serie und SempronTM Serie Prozessoren für Sockel AM3. (Weitere CPU Informationen finden Sie unter http://www.msi.com/index. php?func=cpuform2) HyperTransport ■ HyperTransport™ 3.0, unterstützt bis zu 5,2 GT/s Chipsatz ■ North-Bridge: AMD® RX780 Chipsatz ■ South-Bridge: AMD® SB850/ SB810 Chipsatz ■ Lucid® LT22102 Speicher ■ DDR3 1600 *(OC)/ 1333/ 1066 DRAM (gesamt max.16 GB) ■ 4 DDR3 DIMMs, unterstützt die Modus Dual-Kanal *(Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport) LAN ■ Unterstützt PCIE LAN (10/100/1000) über Realtek® RTL8111DL IEEE 1394 ■ Onboard Chip über VIA® VT6315N ■ Unterstützt 1 IEEE 1394 Anschluss (Rückplatte) & 1 IEEE 1394 Stiftleiste Audio ■ HD-Audio-Codec wird von Realtek® ALC892/ ALC889 integriert ■ 8-Kanal Audio-Ausgang mit „Jack Sensing“ SATA ■ 6 SATA 6Gb/s Anschlüsse über AMD® SB850 ■ Oder 6 SATA 3Gb/s Anschlüsse über AMD® SB810 ■ Unterstützt Hotplug & asynchrone Benachrichtigung USB 3.0 ■ 2 USB 3.0 Anschlüsse über NEC uPD720200F1 RAID ■ SATA1~6 Anschlüsse unterstützen die Modi RAID 0/ 1/ 5/ 10 über AMD® SB850 ■ Or SATA1~6 Anschlüsse unterstützen die Modi RAID 0/ 1/ 10 über AMD® SB810 De-2 Anschlüsse Deutsch ■ Hintere Ein-/ und Ausgänge - 1 PS/2 Tastaturanschluss - 1 PS/2 Mausanschluss - 1 CMOS leeren-Taste - 1 koaxialer S/PDIF-Ausgang - 1 optischer S/PDIF-Ausgang - 6 USB 2.0 Anschlüsse - 1 USB 3.0 Anschluss - 1 IEEE 1394 Anschluss - 1 LAN Anschluss - 6 Audiobuchsen ■ On-Board - 3 USB 2.0 Stiftleisten - 1 USB 3.0 Stiftleiste - 1 IEEE 1394 Stiftleiste - 1 Gehäusekontaktschalter - 1 S/PDIF-Ausgang Stiftleiste - 1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge - 1 Serielle Stiftleiste - 1 TPM Stiftleiste - 1 Ein-/ Ausschalter - 1 Reset-Taste - 1 GreenPower Taste - 1 OC Genie Taste Steckplätze ■ 2 PCIE x16-Steckplätze - Unterstützt Multi-GPU Rechentechnologie - Unterstützt die ATI CrossFireXTM Technologie ■ 3 PCIE x1-Steckplätze ■ 1 PCI-Steckplatz, unterstützt 3,3V/ 5V PCI Bus Interface Form Faktor ■ ATX (24,5cm X 30,5 cm) Montage ■ 9 Montagebohrungen

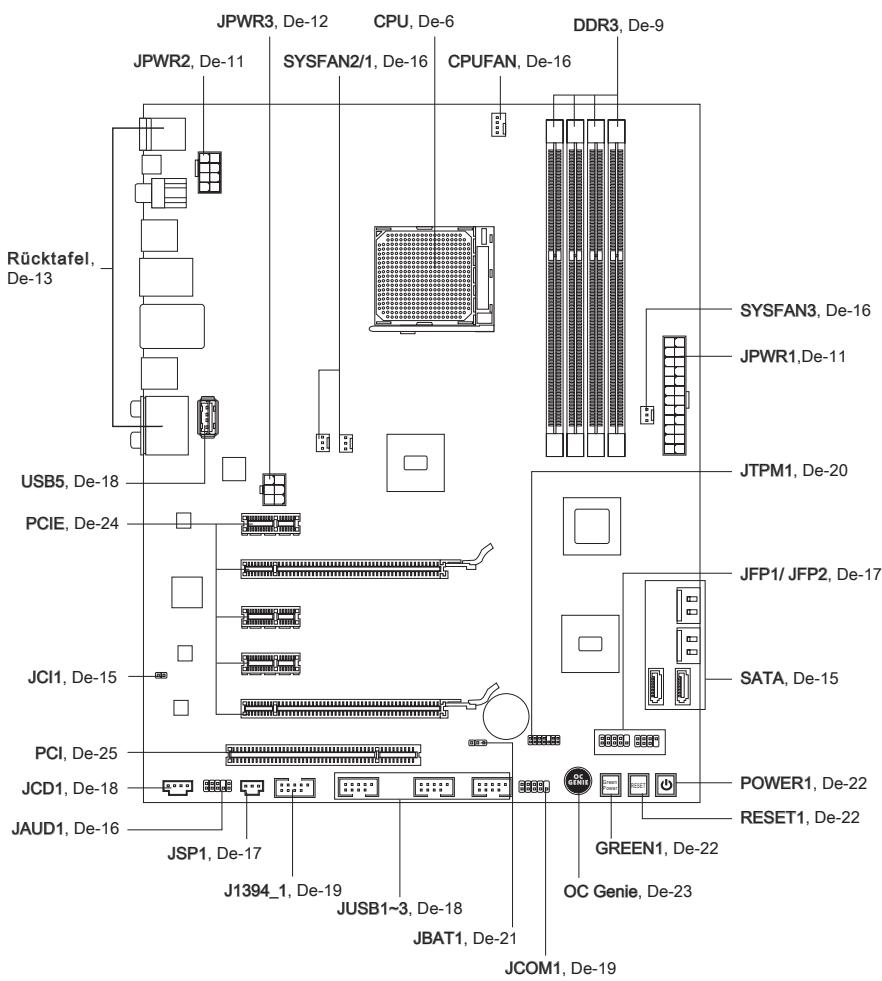

• Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php De-3 MS-7660 Mainboard Komponenten-Übersicht JPWR3, De-12 JPWR2, De-11 CPU, De-6 SYSFAN2/1, De-16 DDR3, De-9 CPUFAN, De-16 Rücktafel, De-13 SYSFAN3, De-16 JPWR1,De-11 JTPM1, De-20 USB5, De-18 PCIE, De-24 JFP1/ JFP2, De-17 JCI1, De-15 SATA, De-15 PCI, De-25 JCD1, De-18 Green Power POWER1, De-22 RESET1, De-22 JAUD1, De-16 GREEN1, De-22 JSP1, De-17 J1394_1, De-19 JUSB1~3, De-18 OC Genie, De-23 JBAT1, De-21 JCOM1, De-19 De-4 RESET Schraubenlöcher Wenn Sie das Mainboard zu installieren, müssen Sie das Mainboard in das Chassis in der korrekten Richtung setzen. Die Standorte von Schraubenlöchern auf dem Mainboard sind wie nachfolgend gezeigt. Deutsch Die Seite muss nach hinten, die Position für die E/A-Abschirmung des Chassis. Green Power RESET Schraubenlöcher Verweisen Sie das obige Bild, um Abstandshalter in den entsprechenden Orten auf Chassis installieren und dann Schraube durch das Mainboard Schraubenlöcher in den Abstandshaltern. Wichtig

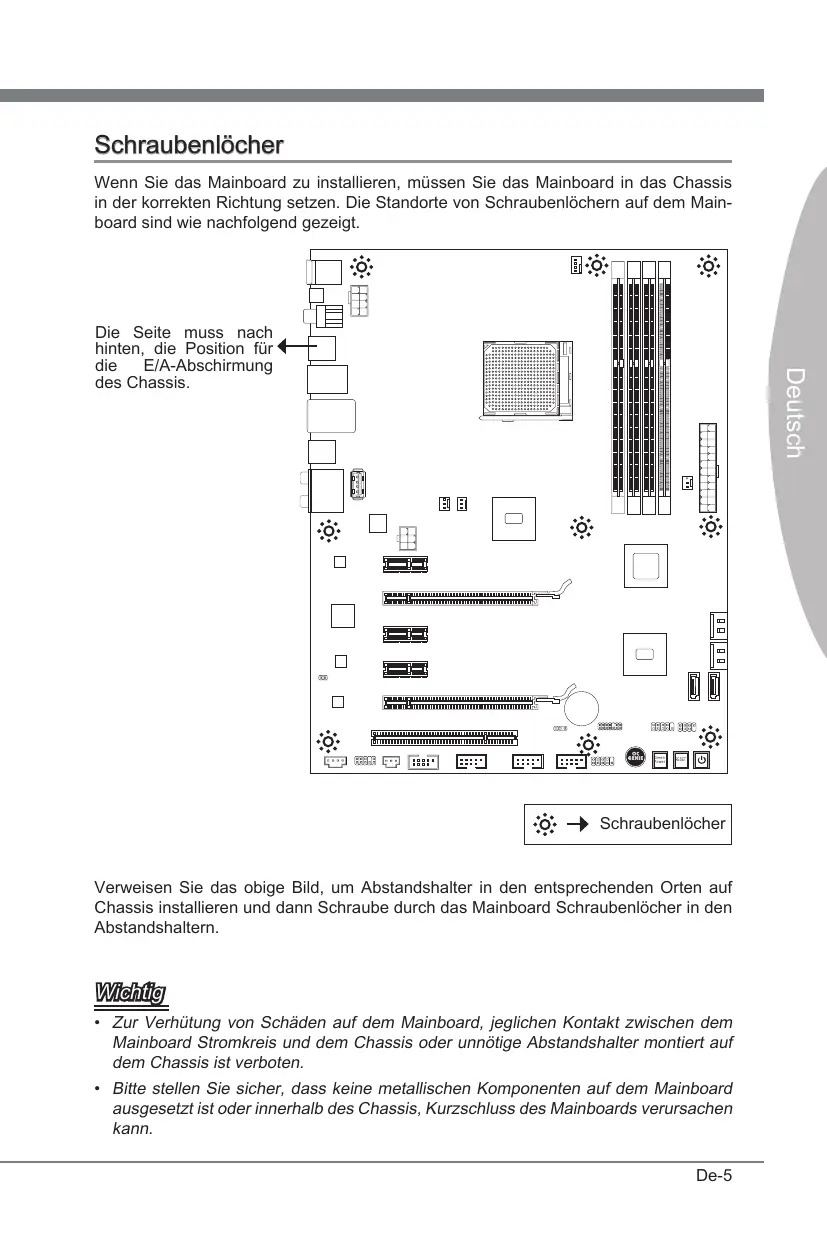

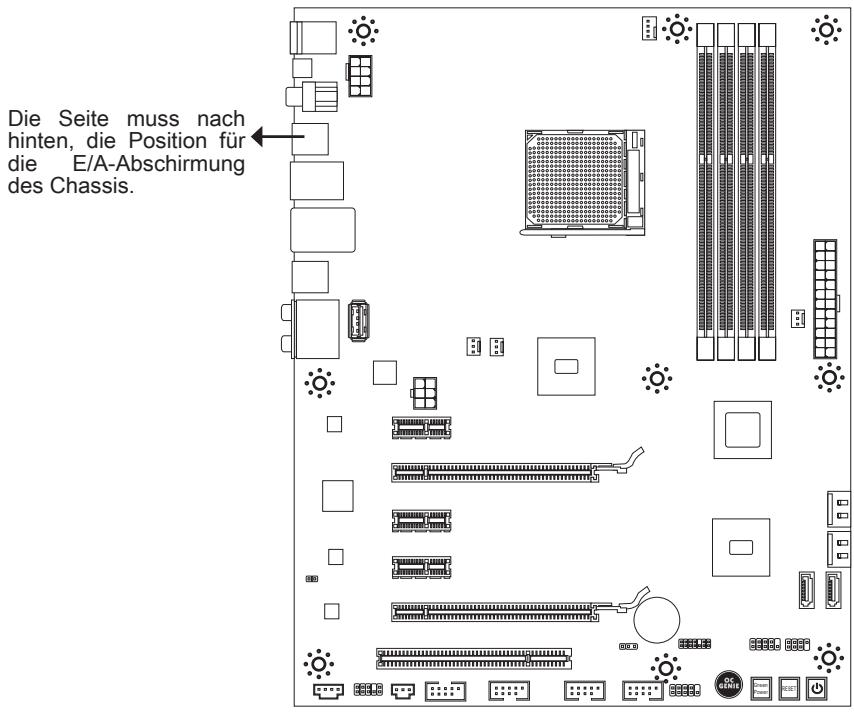

• Zur Verhütung von Schäden auf dem Mainboard, jeglichen Kontakt zwischen dem Mainboard Stromkreis und dem Chassis oder unnötige Abstandshalter montiert auf dem Chassis ist verboten.
• Bitte stellen Sie sicher, dass keine metallischen Komponenten auf dem Mainboard ausgesetzt ist oder innerhalb des Chassis, Kurzschluss des Mainboards verursachen kann. De-5 MS-7660 Mainboard CPU (Prozessor) Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und zu installieren. Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://www.msi.com/index.php?func=cpuform2 Wichtig Überhitzung Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühlblech anwenden, um Wärmeableitung zu erhöhen. CPU Wechsel Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten. Übertakten Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus unzulässigem oder Bet rieb jensei ts der Produktspezifikationen resultieren. Die Obserseite der AM3 CPU Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zut ragen, um eine Ableitung der Hitze zu erzielen. der goldenen Pfeil De-6 CPU & Kühler Einbau Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen. Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

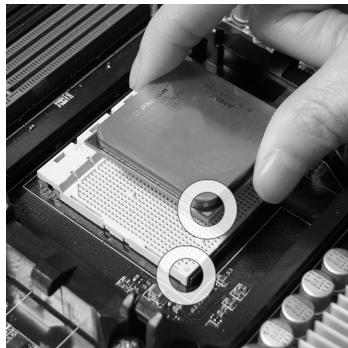

2. Machen Sie den goldenen Pfeil auf

der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.

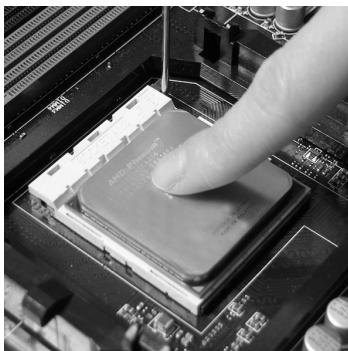

3. Ist die CPU korrekt installiert, sollten

die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der richtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.

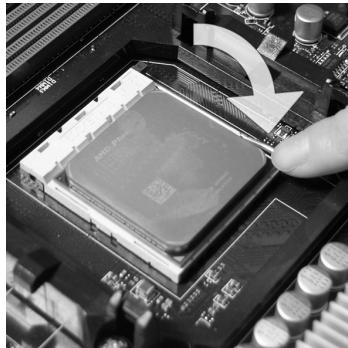

4. Drücken Sie die CPU fest in den

Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt. De-7 Deutsch

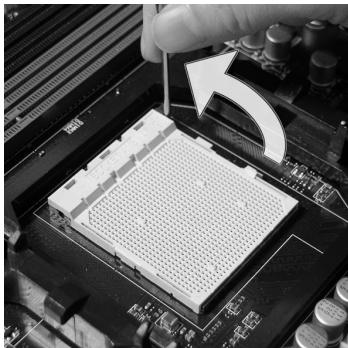

1. Ziehen Sie den Hebel leicht seitlich

vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca. 90° an. MS-7660 Mainboard

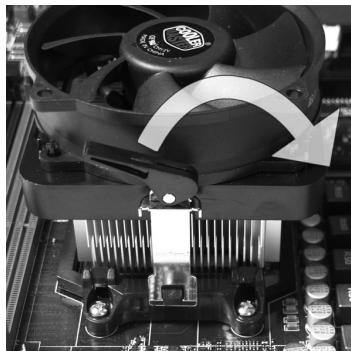

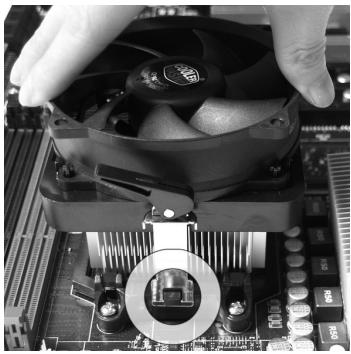

5. Setzen Sie den Kühler auf die Kühlerhalterung und hacken Sie zuerst

ein Ende des Kühlers an dem Modul fest.

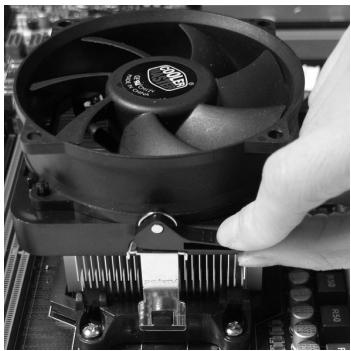

6. Dann drücken Sie das andere Ende

des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren . Anschließend ziehen Sie den Sicherungshebel an der Seite fest.

7. Drücken Sie den Sicherungshebel.

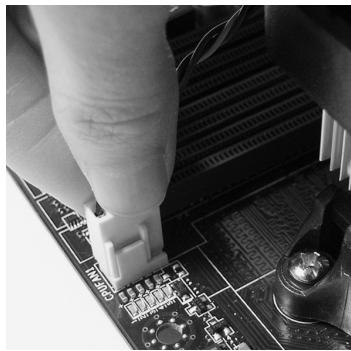

8. Verbinden Sie das Stromkabel des

CPU Lüfters mit dem Anschluss auf dem Mainboard. Wichtig

• Die Fotos des Mainboard in diesem Abschnitt dienen nur Demonstrationszwecken. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
• Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicher-ungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück. De-8 Speicher Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neusten Informationen über kompatible Bauteile finden Sie unter http://www.msi.com/index. php?func=testreport DDR3 240-polig, 1,5V 72x2=144 Pole 48x2=96 Pole

DIMM4 installiert Installed

• DDR3 und DDR2 können nicht untereinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.

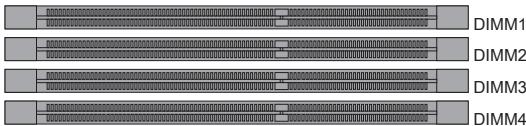

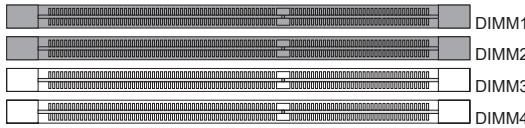

• Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM1 zuerst.
• Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis 15+GB (nicht volle 16GB) erkannt, wenn jeder DIMM Slot mit einem 4GB Speichermodul besetzt wird. De-9 Deutsch Populationsregeln für Dual-Kanal-Speicher Im Dual-Kanal-Modus können Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Kanal-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Kanal-Modus. MS-7660 Mainboard Vorgehensweise beim Einbau von Speicher Modulen

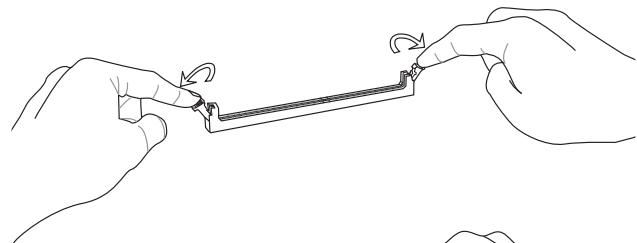

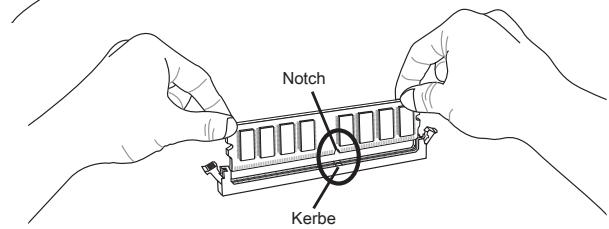

1. Die Speichermodulen haben nur eine Kerbe in der Mitte des Moduls. Sie passen

nur in einer Richtung in den Sockel.

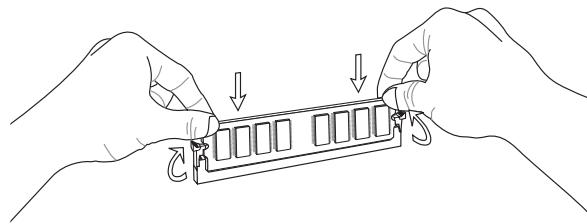

2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein.

Drücken Sie anschließnd das Arbeitsspeichermodul nach unten, bis die Kontaktseite richtig tief in dem DIMM-Steckplatz sitzt. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein, wenn das Arbeitsspeichermodul richtig eingesetzt ist.

3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am

DIMM-Steckplatz richtig gehalten wird. Notch Kerbe Wichtig Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt. De-10 Stromversorgung ATX 24-poliger Stromanschluss: JPWR1

ATX 8-poliger Stromanschluss: JPWR2 Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

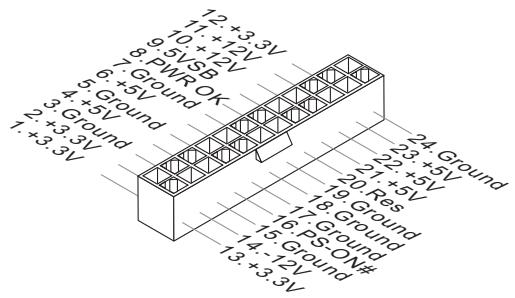

De-11 Deutsch Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten. Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In diesem Fall muss eine Ecke des 20-poligen ATX-Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden. MS-7660 Mainboard ATX 6-poliger Stromanschluss: JPWR3 Dieser Stromanschluss wird verwendet, um die Grafikkarte mit Strom zu versorgen. Wichtig

• Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen. De-12 Rücktafel koaxialer S/PDIFAusgang Maus IEEE 1394 Anschluss LAN Line-In RS-Out CMOS leerenTaste Line-Out CS-Out Mic USB 2.0 Anschluss optischer USB 2.0 S/PDIFAnschluss Ausgang USB 2.0 Anschluss SS-Out USB 3.0 Anschluss ▶ Maus/Tastatur Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur. ▶ CMOS leeren-Taste Der CMOS Speicher wird über eine Betterie mit Strom versotgt, damit die Daten nach Abschalten des PC-systems erhalten bleiben. Weiterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während des Startvorganges erhalten, kann ein Zurücksetzen des CMOS Speichers in den ursprünglichen Werkszustand helfen. Drücken Sie dazu leicht den Schalter. Wichtig Stellen Sie sicher, dass das System ausgeschaltet ist, bover Sie den CMOS Speicher in den Werkszustand zurücksetzen. Nachdem es diesen Taster zu den klare CMOS Daten in einem Leistung-Auszustand (G3) betätigt hat, startet das System automatisch. ▶ Koaxialer S/PDIF-Ausgang Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein Koaxialkabel. ▶ Optischer S/PDIF-Ausgang Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein optischen Fasernkabel. ▶ USB 2.0 Anschluss Der USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB- Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte. Unterstützt Datentransferraten bis 480Mbit/s (Hi-Speed). De-13 Deutsch Tastatur MS-7660 Mainboard ▶ IEEE 1394 Anschluss Das IEEE 1394 Anschluss auf der hintere Anschlusspanel zu den Vorrichtungen IEEE1394. ▶ USB 3.0 Anschluss Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Datentransferraten bis 5 Gbit/s (SuperSpeed). Wichtig Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel verwenden, um an das USB 3.0 Anschluss anzuschließen. ▶ LAN Die Standard RJ-45 Buchse ist für Anschlus zum an ein Lokales Netzwerk (Local Area Network LAN). Hier kann ein Netzwerkkabel angeschlossen werden. Gelb Grün/ Orange LED Farbe LED Status Zustand Links Gelb Aus Keine Verbindung mit dem LAN. An (Dauerleuchten) Verbindung mit dem LAN. An An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN. Aus Gewählte Datenrate 10 MBit/.

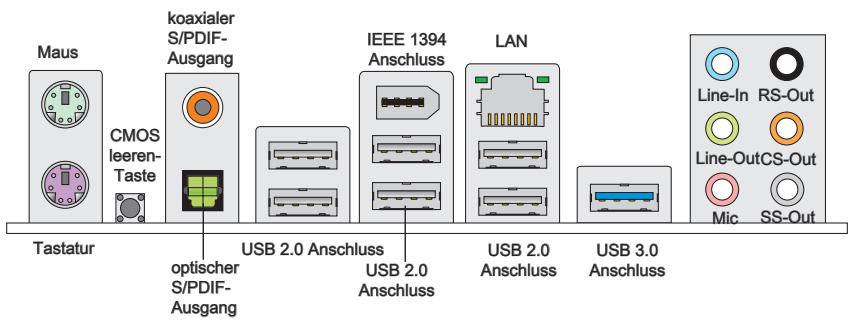

Gewählte Datenrate 100 MBit/s.

Gewählte Datenrate 1000 MBit/s. Rechts Grün Orange ▶ Audioanschlüsse Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse. ■ Line-In (Blau) - Der Anschluss “Line In” kann einen externen CD-Player, Tapeplayer oder ein sonstiges Audiogerät aufnehmen. ■ Line-Out (Grün) - An den Anschluss “Line Out” können Sie Lautsprecher oder Kopfhörer anschließen. ■ Mikrofon (Rosa) - Der Anschluss “Mic” nimmt ein Mikrofon auf. ■ RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Lautsprecher im 4/ 5,1/ 7,1-Kanalmodus auf. ■ CS-Out (Orange) - Dieser Anschluss nimmt die mittleren oder Subwoofer- Lautsprecher im 5,1/ 7,1-Kanalmodus auf. ■ SS-Out (Grau) - Dieser Anschluss nimmt die seitlichen Surround-Lautsprecher im 7,1-Kanalmodus auf. De-14 Anschlüssen Serial ATA Anschluss: SATA1~6 Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro Anschluss kann ein S-ATA Gerät angeschlossen werden. Deutsch

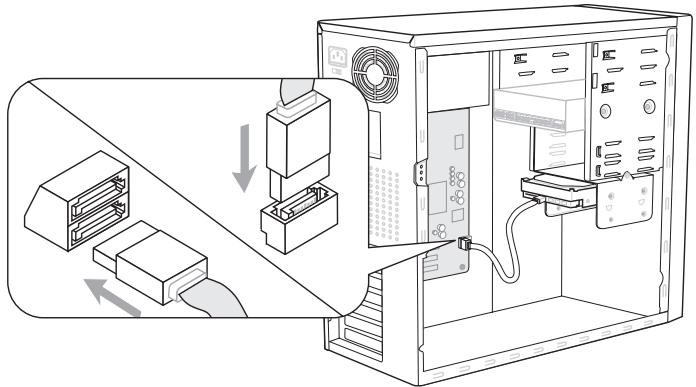

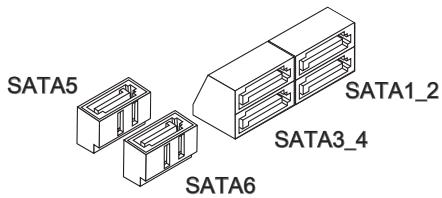

• Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter. SATA5 SATA1_2 SATA3_4 SATA6 Wichtig Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt. Gehäusekontaktanschluss: JCI1 Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

De-15 MS-7660 Mainboard Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1~3 Die Anschlüsse unterstützen aktive Systemlüfter mit + 12V. Wenn Sie den Anschluss herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollte. Der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

• Bitte informieren Sie sich auf der offiziellen Website vom Prozessor über empfohlene CPU Kühler oder fragen Sie Ihren Händler nach einem geeigneten Lüfter.
• CPUFAN unterstützen die Lüfterkontrolle. Sie können das Utility Control Center installieren, welches automatisch die Geschwindigkeiten des CPUFAN in Abhängigkeit von der CPUFAN Temperaturen steuert.

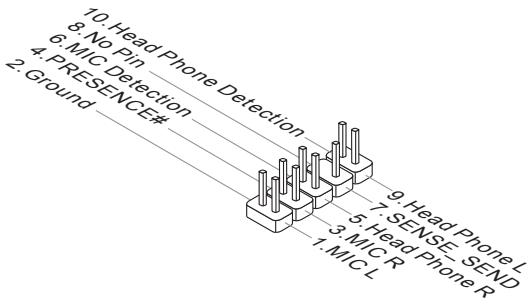

• CPUFAN kann die Lüfter/Kühler mit drei- und vierpoligen Steckern unterstützen. Audioanschluss des Frontpanels: JAUD1 Dieser Anschluss ermöglicht den Anschluss von Audioein und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O Connectivity Design Guide”.

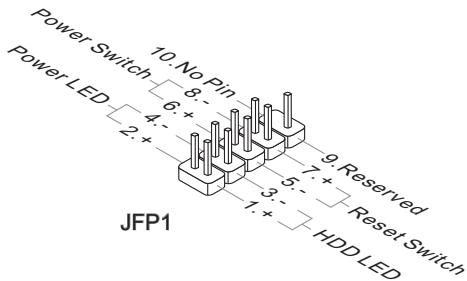

De-16 Frontpanel Anschlüsse: JFP1, JFP2 Diese Anschlüsse sind für das Frontpanel. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel® Front Panel I/O Connectivity Design Guide”.

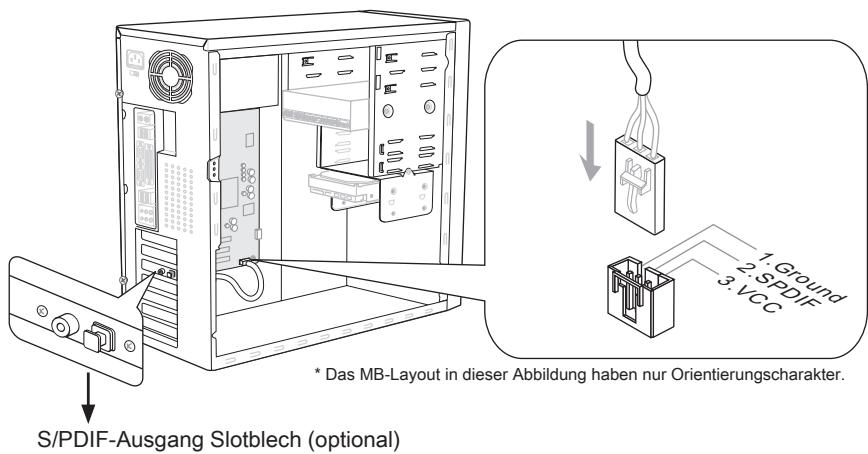

S/PDIF-Ausgang: JSP1 Die S/PDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet. 115V

• Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter. S/PDIF-Ausgang Slotblech (optional) De-17 Deutsch JFP2 D D in E LE P rL d o e n .N w e d 7 .Po sp n 5 Su rou 3 .G

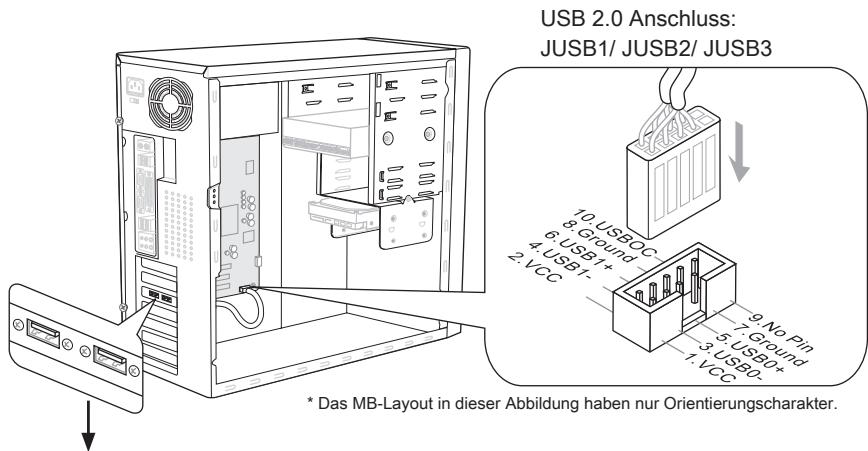

JFP1 ake MS-7660 Mainboard USB Vorderanschluss: JUSB1 / JUSB2 / JUSB3/ USB5 Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide. Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. USB 2.0 Anschluss:

• Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter. USB 2.0 Slotblech (optional) USB 3.0 Anschlus: USB5 Wichtig
• Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

• Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel verwenden, um an das USB 3.0 Anschluss anzuschließen. CD-Eingang: JCD1 Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

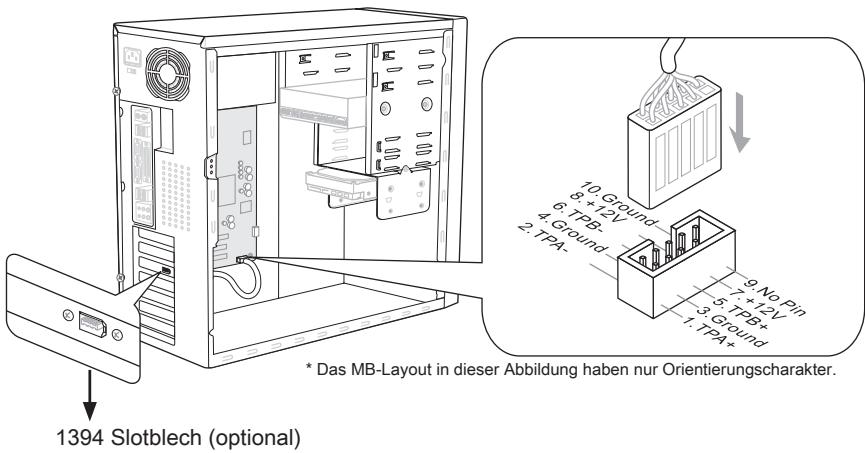

De-18 IEEE 1394 Anschluss: J1394_1 Mit diesem Anschluss verbinden Sie ein optionales IEEE 1394-Slotblech, das den Anschluss eines IEEE 1394-Gerätes ermöglicht. Deutsch

• Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter. 1394 Slotblech (optional) Serieller Anschluss: JCOM1 Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

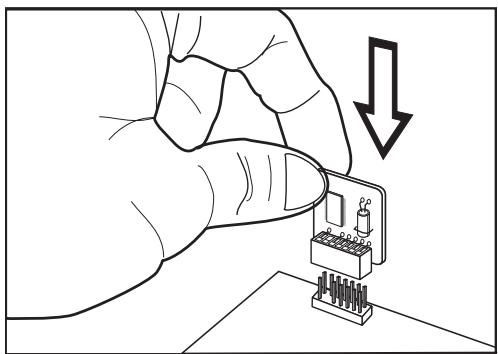

De-19 MS-7660 Mainboard TPM Modul Anschluss: JTPM1 Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

De-20 Steckbrücke Steckbrücke zur CMOS- Löschung: JBAT1 Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen Daten). JBAT1

Löschen Daten Wichtig Wenn das System ausgeschaltet ist, können Sie die Steckbrücke auf den Pol 2 und 3 stecken, um die Daten im CMOS zu löschen. Stecken Sie anschließnd die Steckbrücke auf den Pol 1 und 2 zurück. Versuchen Sie niemals die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigen. De-21 MS-7660 Mainboard Tasten Das Motherboard unterstützt die folgende Tasten, um die Funktion des Computers einzustellen. Dieser Abschnitt beschreibt, wie man die Funktionen des Motherboards durch den Gebrauch der Taste ändert. Ein-/Ausschalter: POWER1 Dieser Ein-/ Ausschalter verwendet, um das System ein- und auszuschalten. Drücken Sie diese Taste, um das System ein- bzw. auszuschalten. Reset-Taste: RESET1 Diese Reset-Taste wird verwendet, um das System zurückzusetzen. Drücken Sie die Taste, um das System zurückzusetzen. GreenPower Taste: GREEN1 Diese Taste kann die LED-Funktion des System schalten. Wenn Sie die Taste drücken, schält das System das LED zwischen deaktivierter Modus und automatischer Modus. De-22 OC Genie Taste: OC Genie Diese Taste wird zum Selbstübertaktung für das System benutzt. Drücken Sie diese Taste, um der OC Genie Funktion zu ermöglichen, wenn das System im spannungslosen Zustand ist, unterdessen die Taste beleuchtet und sich verriegelt. Nach dem Boot des Systems und wird das System die optimalen Werte automatisch ermitteln und übertaktet das System automatisch. Um die OC Genie Funktion zu sperren, drücken Sie bitte die Taste wieder nach der Abschaltung des Systems. Gleichzeitig schaltet und entsperren die Tastelicht aus. Das System stellt die Standard-Werte für nächste Start wiederher. Deutsch Wichtig

• Bitte installieren Sie DDR3 1333 und größer Speicher und rüsten Sie bessere Kühlkopper/ Kühler mit OC Genie Funktion aus.
• Wir garantieren nicht der OC Genie Übertaktungs-Bereich und die Beschädigungen oder die Gefahren, die durch das OC Genie Übertaktungsverhalten verursacht werden.
• Sie können die OC Genie Funktion in der BIOS-Einstellung sperren. Und wir schlagen Sie vor, um die OC Genie Konfiguration zu Übertaktungsprofil im BIOS für die zukunftigen Verwenden zu speichern.
• Der Verbrauch von OC Genie ist an Ihrer eigenen Gefahr. Übertaktung wird nie durch MSI garantiert. De-23 MS-7660 Mainboard Steckplätze PCIE (Peripheral Component Interconnect Express) Steckplatz Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle. PCIE x16 Steckplatz PCIE x1 Steckplatz Wichtig Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardwareoder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen. De-24 PCI (Peripheral Component Interconnect) Steckplatz Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind. 32-Bit PCI Steckplatz Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardwareoder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen. PCI-Unterbrechungsanforderungs-Routing Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden: PCI Steckplatz1 Folge1 Folge2 Folge3 Folge4 INT E# INT F# INT G# INT H# De-25 Deutsch Wichtig MS-7660 Mainboard LED Statusdikatoren CPU NB Phase LEDs CPU Phase LEDs HDD LED GreenPower/ Reset/ Power LEDs Green Power RESET CPU NB Phase LEDs Diese LEDs zeigen den gegenwärtigen CPU-NB Power-Modus an. Lesen Sie die folgenden Anweisungen. Leuchtet Aus CPU-NB befindet sich in der Phase 1 des Power-Modus. De-26 CPU-NB befindet sich in der Phase 2 des Power-Modus. CPU Phase LEDs Diese LEDs zeigen den gegenwärtigen CPU Power-Modus an. Lesen Sie die folgenden Anweisungen. Leuchtet Aus CPU befindet sich in der Phase 2 des Power-Modus. CPU befindet sich in der Phase 4 des Power-Modus. CPU befindet sich in der Phase 6 des Power-Modus. CPU befindet sich in der Phase 8 des Power-Modus. Jedes Mal wenn Sie den Netzschalter drücken und es ist funktional, blinkt die Power LED einmal. Reset LED Jedes Mal wenn Sie den Reset-Taste drücken und es ist funktional, blinkt die ResetLED einmal. GreenPower LED Diese Leuchtdiode leuchtet, wenn Sie die GreenPower-Taste drücken, um das SystemLEDs anzuschalten. HDD LED Diese Leuchtdiode leuchtet, wenn die Festplatte in Betrieb ist. De-27 Deutsch Power LED MS-7660 Mainboard BIOS Setup Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn: ■ Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie zum Aufruf des BIOS SETUP aufgefordert werden. ■ Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wollen. Wichtig

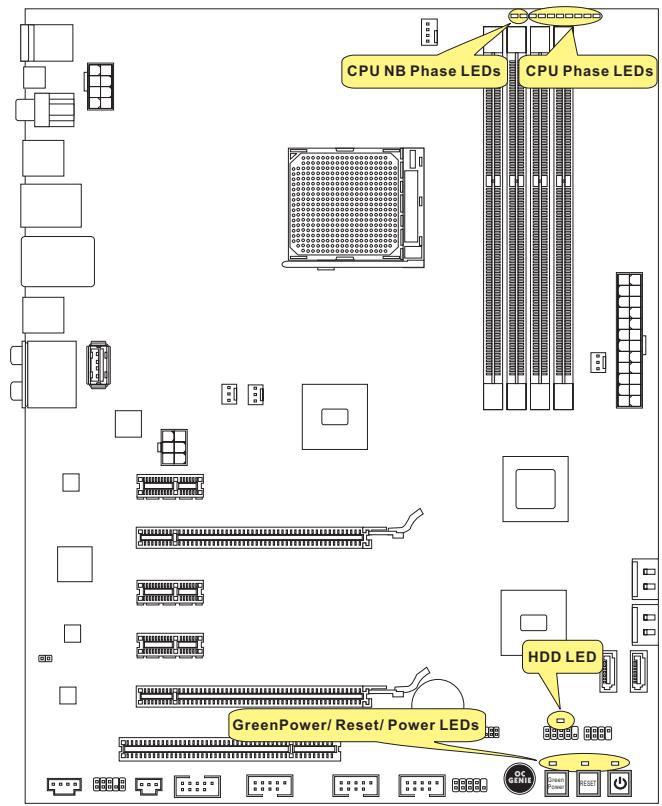

• Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben wird, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesem Grunde kann die Beschreibung geringfügig von der aktuellsten Version des BIOS abweichen und sollte dementsprechend lediglich als Anhaltspunkt dienen.
• Während des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Hochzählen des Speichers angezeigt, üblicherweise im Format dieses Beispiels: A7660AMS V1.X 061410 wobei: Die erste Stellen den BIOS-Hersteller bezeichnet, dabei gilt A = AMI, W = AWARD, und P = PHOENIX. 2te - 5te Stelle bezeichnen die Modelnummer. 6te Stelle bezeichen den Chipsatzhersteller, A = AMD, I = Intel, V = VIA, N =Nvidia, U = ULi. 7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden V1.X bezieht sich auf die BIOS Version. 061410 bezeichnet das Datum der Veröffentlichung des BIOS. De-28 Aufruf des BIOS Setups Nach dem Einschalten beginnt der Computer den POST (Power On Self Test -Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen. Press DEL to enter SETUP (ENTF drücken, um das Einstellungsprogramm zu öffnen) Hilfe finden Nach dem Start des Setup Menüs erscheint zuerst das Hauptmenü. Hauptmenü Das Hauptmenü listet Funktionen auf, die Sie ändern können. Sie können die Steuertasten ( ↑↓ ) verwenden, um einen Menüpunkt auszuwählen. Die Online-Beschreibung des hervorgehobenen Menüpunktes erscheint am unteren Bildschirmrand. Bildschirmrand Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden (wie rechts dargestellt), bedeuted dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten ( ↑↓ ) können Sie ein Feld hervorheben und durch Drücken der Eingabetaste <Enter> in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Durch Drücken von <Esc > kommen Sie zurück ins Hauptmenü. Allgemeine Hilfe <F1> Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menü einfach durch Drücken der Taste <F1> aufrufen. Sie listet die Tasten und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, drücken Sie <Esc>. De-29 Deutsch Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf> drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>). MS-7660 Mainboard Das Hauptmenü Nachdem Sie das BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Hauptmenü. Es weist zehn Setup- Funktionen und zwei Arten das Menü zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und drücken Sie die Eingabetaste (<Enter>), um ein Untermenü aufzurufen. ▶ Standard CMOS Features In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw. ▶ Advanced BIOS Features Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihrem System vorzunehmen. ▶ Integrated Peripherals Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen. ▶ Power Management Setup Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen. ▶ H/W Monitor Dieser Eintrag zeigt den generellen Systemstatus. ▶ Green Power Verwenden Sie dieses Menü um Einstellungen der Stromversorgung vorzunehmen. ▶ BIOS Setting Password Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben. ▶ Cell Menu Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen. De-30 ▶ M-Flash In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/ FAT32 Format). ▶ Overclocking Profile Abspeichern/ laden die Einstellungen im/ vom CMOS für BIOS. ▶ Load Fail-Safe Defaults Hier können Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden. ▶ Save & Exit Setup Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS. ▶ Exit Without Saving Verlassen des BIOS´ ohne Speicherung, vorgenommene Änderungen verfallen De-31 Deutsch ▶ Load Optimized Defaults In diesem Menü können Sie die BIOS-Voreinstel l ungen laden, die der Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt. MS-7660 Mainboard Wenn Sie das BIOS Dienstprogramm öffnen, folgen Sie den untenstehenden Anweisungen.

1. Laden der optimalen Voreinstellung : Verwenden Sie die Steuerschlüssel (↑↓), um

dem Laden der optimalen Voreinstellung zu wählen und drücken Sie auf <Eingabe>. Dann erscheint die folgende Meldung:

Drücken Sie auf [OK] und <Enter>, um die im Werk eingestellten Standardwerte für eine optimale Systemleistung zu laden.

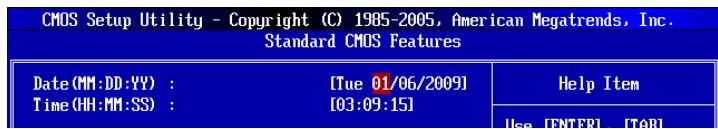

2. Die Datum/Zeit Einstellung : Wählen Sie die “Standard-CMOS Features” vor und

drücken Sie <Eingabe> um das Standard-CMOS Features-Menü zu wählen. Passen Sie nun die Felder “Datum” und “Zeit” an.

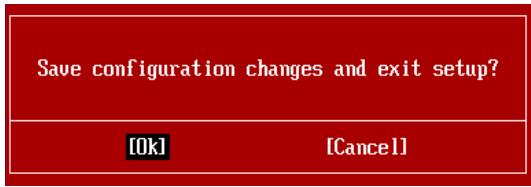

3. Abspeichern u. Beenden der Einstellung: Verwenden Sie die Steuerschlüssel (↑

↓), um dem Abspeichern u. Beenden der Einstellungen zu wählen und drücken Sie auf <Eingabe>. Es erscheint folgende Meldung: Drücken Sie auf [OK] und <Enter>, um die (neuen) Einstellungen zu speichern und das BIOS Setup zu verlassen. Wichtig Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte BIOSEinstellungen benötigen, dann sehen Sie bitte das Handbuch in Englischer Sprache auf der MSI Website ein. De-32

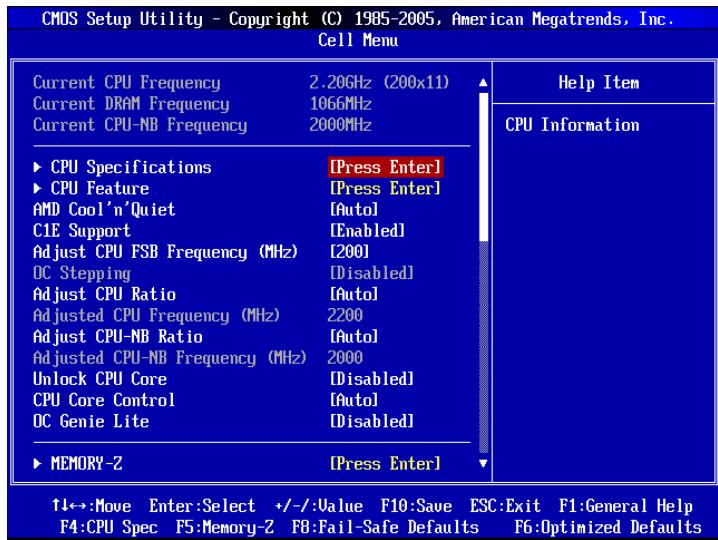

4. Cell Menu Introduction: Das Menü ist für den weiteren Benutzer, der die Hauptplatine übertakten mögen.

Deutsch Wichtig Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung ändern. ▶ Current CPU / DRAM / CPU-NB Frequency Zeigt die derzeitige Frequenz der CPU/ des Speichers & die Geschwindigkeit des CPUNBs. Nur Anzeige. ▶ CPU Specifications Press <Enter> to enter the sub-menu. This submenu shows the information of installed CPU. ▶ CPU Technology Support Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs. ▶ CPU Feature Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ AMD Cool’n’Quiet Die Cool’n’Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen. Wichtig Für eine einwandfreie Funktion von Cool’n’Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

• BIOS Setup ausführen und wählen Cell Menu aus Unter Cell Menu setzen Sie AMD De-33 MS-7660 Mainboard Cool’n’Quiet, auf “Enabled”.
• Öffnen Sie Windows und wählen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen (Power Options Properties), und wählen Sie Minimaler Energieverbrauch (Minimal Power Management) under Energieschemas (Power schemes). ▶ C1E Support Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E). ▶ SVM Support Diese Option aktiviert oder deaktiviert das SVM. ▶ AMD Cool’n’Quiet Die Cool’n’Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch effizient und dynamisch herabsetzen. ▶ C1E Support Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E). ▶ Adjust CPU FSB Frequency (MHz) Hier können Sie die CPU FSB Frequenz verändern (in MHz). ▶ OC Stepping OC Stepping ist aktiviert, nachdem Sie die Frenquenz der Übertaktung im “Adjust CPU FSB Frequency (MHz)” einstellt. Die folgenden Einzelteile erscheinen und das System kann Schritt für Schritt übertaken nach System Laden des Betriebssystems oben. ▶ Start OC Stepping From (MHz) Hier kann den Angangs-FSB-Takt angeben. Das system bootet mit dem AngangsFSB-Takt, und übertakt vom Angangs-FSB-Takt zu eingestellten FSB-Takt, die im “Adjust CPU FSB Frequency (MHz)” Schritt für Schritt einsetzen. ▶ OC Step Stellt wieviele Schritte für das niedrige FSB-Takt Übertaktung ein. ▶ OC Step Count Timer Stellt die Pufferzeit für jeden Schritt ein. ▶ Adjust CPU Ratio Hier können Sie die CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur benutzen, wenn der Prozessor die Funktion unterstützt. ▶ Adjusted CPU Frequency (MHz) Zeigt die verstellte Frequenz der CPU. Nur Anzeige. ▶ Adjust CPU-NB Ratio Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angeben. ▶ Adjusted CPU-NB Frequency (MHz) Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige. De-34 ▶ Unlock CPU Core Hier können Sie den CPU-Kern freischalten. Bitte beachten Sie dazu die nachfolgend beschriebenen Verfahren beziehen, um die CPU-Kern im BIOS-Setup freizuschalten. Geben Sie “Cell Menu” und setzen Sie “Unlock CPU Core” auf [Enabled]. Setzen Sie “Adjust CPU-NB Ratio” und “HT Link Speed” auf [x8]. Speichern Sie die Änderungen und verlassen Sie das BIOS-Setup. Erfolg Fehler Sehen Sie die “X4” (Quad Core) oder “X2” (Dual-Core nur für Sempron-Serie) während des POST. AMD Phenom(tm) II X4 Prozessor Löschen Sie das CMOS Daten. Die CPU unterstützt nicht Freischalten von CPU-Kern, bitte lassen Sie die Standardeinstellungen für das System. AMD Sempron(tm) II X2 Prozessor Wichtig

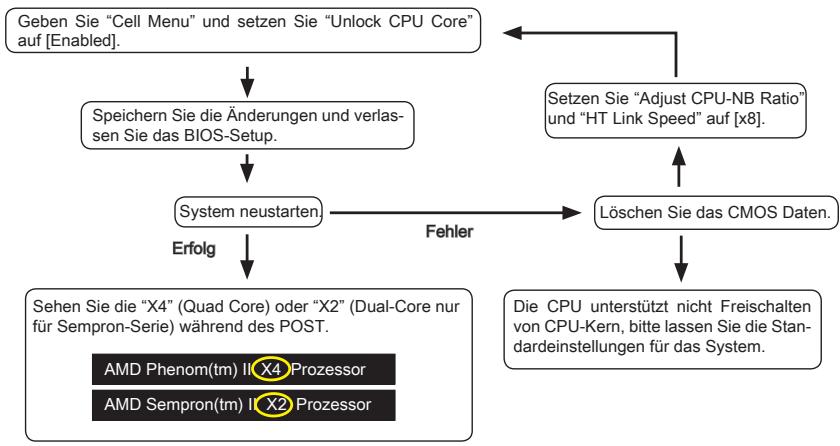

• Diese CPU-Kern freigeschaltet Verhalten hängt von der Fähigkeit / Eigenschaft CPU, und es ist nicht garantiert.
• Hängen Sie von der Eigenschaft CPU, sobald Sie instabil Szenario erhalten, bitte wieder die Standardeinstellungen für die System.
• Sie können die Kernzahlen in die Registerkarte Leistung des Windows Task-Manager prüfen. ▶ CPU Core Control Hier können Sie die Zahl der aktiven Prozessorkernen vorwählen. ▶ OC Genie Lite Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und automatish zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, können Sie bei niedriger FSB-Takt für erfolgreiche Übertaktung versuchen. ▶ MEMORY-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ DIMM1~4 Memory SPD Information Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers an. De-35 Deutsch System neustarten. MS-7660 Mainboard ▶ Advance DRAM Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ DRAM Timing Mode Dieses kann alles DRAM Timing automatisch auffangen. ▶ 1T/2T Memory Timing Legt die SDRAM Kommandorate fest. Die Einstellung [1T] lässt den SDRAM Signal Kontroller mit einem 1T (Taktzyklus) laufen. Bei [2T] läuft er mit zwei Zyklen. ▶ DCT Unganged Mode Im Unganged Modus, ein logisches DIMM irgendein ein 128-Bit DIMM. ▶ Bank Interleaving Bank Interleaving ist ein wichtiger Parameter für das Verbessern von Übertaktung Fähigkeit des Speichers. Es lässt System mehrfache Bänke gleichzeitig zugänglich machen. ▶ Power Down Enable Es ist eine energiesparende Technologie des Speicher. Wenn das System nicht auf den Speicher uber einen Zeitraum von Zeit zugreift, verringert es automatisch die Stromversorgung des Speichers. ▶ MemClk Tristate C3/ATLVID Diese Einstellung erlaubt Ihnen, das MemClk Tristating wahrend C3 und ATLVID zu aktivieren/ deaktivieren. ▶ FSB/DRAM Ratio Können Sie hier den FSB/Speicher des Ratios anpassen. ▶ Adjusted DRAM Frequency (MHz) Gibt der verstellt Frequenz des DDR Speicher. Nur Anzeige. ▶ HT Link Control Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. ▶ HT Incoming/ Outgoing Link Width Setzt die Bandbreite des Hyper-Transport Links fest. Mit der Einstellung [Auto], erkennt das System die HT Link Bandbreite automatisch. ▶ HT Link Speed Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch. ▶ Adjusted HT Link Frequency (MHz) Gibt der verstellt Frequenz des HT-Links. Nur Anzeige. ▶ Adjust PCI-E Frequency (MHz) Gestattet die Wahl der PCI-E Frequenz (in MHz). De-36 ▶ Auto Disable DRAM/PCI Frequency Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren. ▶ CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ CPU Voltage (V)/ CPU-NB Voltage (V)/ CPU PLL Voltage (V)/ CPU DDR-PHY Voltage (V)/ DRAM Voltage (V)/ DDR VTT Voltage (V)/ NB Voltage (V)/ NB PCI-E Voltage (V)/ SB Voltage (V)/ HT Link Voltage (V) Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chipsatz anzupassen. Wichtig
• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet) , um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen. De-37 Deutsch ▶ Spread Spectrum Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden. MS-7660 Mainboard Software-Information Die im Mainboard-Paket enthaltene DVD enthält alle notwendigen Treiber. Um die Installation automatisch laufen zu lassen, klicken Sie einfach den Treiber oder Utiltiy und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-DVD enthält: - Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den gewünschten Treiber. - Gebrauchsmenü - das Gebrauchsmenü zeigt die Software-Anwendungen der die Mainboard Unterstützungen. Wichtig Besuchen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten. De-38 Français 870A Fuzion Power Edition Séries Europe version Carte mère MS-7660 Spécifications Processeurs Supportés ■ AMD® PhenomTM II séries, AthlonTM II séries et SempronTM séries processeurs dans le paquet AM3. (Pour plus d’information sur le CPU, veuillez visiter http://www.msi.com/index. php?func=cpuform2) HyperTransport ■ HyperTransport™ 3.0, supporte jusqu’à 5.2 GT/s Jeu de puces ■ North Bridge : puce AMD® RX780 ■ South Bridge : puce AMD® SB850/ SB810 ■ Lucid® LT22102 Mémoire supportée ■ DDR3 1600 *(OC)/ 1333/ 1066 DRAM (total 16GB Max) ■ 4 DDR3 DIMMs, supporte le double-canaux *(Pour plus d’information sur les composants compatible, veuillez visiter http://www.msi.com/index.php?func=testreport) LAN ■ Supporte PCIE LAN (10/100/1000) par Realtek® RTL8111DL IEEE 1394 ■ Puce intégrée par VIA® VT6315N ■ Supporte 1 port IEEE 1394 (panneau arrière) et 1 connecteur IEEE 1394 Audio ■ HD audio codec intégré par Realtek® ALC892/ ALC889 ■ 8-canaux audio flexibles avec détection de prise SATA ■ 6 ports SATA 6Gb/s par AMD® SB850 ■ Ou 6 ports SATA 3Gb/s par AMD® SB810 ■ Supporte la déconnection à chaud et la notification asynchrone USB 3.0 ■ 2 ports USB 3.0 par NEC uPD720200F1 RAID ■ SATA1~6 ports supportent le mode RAID 0/ 1/ 5/ 10 par AMD® SB850 ■ Ou SATA1~6 ports supportent le mode RAID 0/ 1/ 10 par AMD® SB810 Fr-2 Connecteurs Français ■ Panneau arrière - 1 port clavier PS/2 - 1 port souris PS/2 - 1 bouton d’effacement CMOS - 1 port coaxial S/PDIF-Out - 1 port optique S/PDIF-Out - 6 ports USB 2.0 - 1 port USB 3.0 - 1 port IEEE 1394 - 1 port LAN - 6 ports audio flexibles ■ Connecteurs intégrés - 3 connecteurs USB 2.0 - 1 connecteur USB 3.0 - 1 connecteur IEEE 1394 - 1 connecteur Châssis Intrusion - 1 connecteur S/PDIF-Out - 1 connecteur audio avant - 1 connecteur de port sérial - 1 connecteur du Module TPM - 1 bouton d’alimentation - 1 bouton réinitialisation - 1 bouton Green Power - 1 bouton OC Genie Emplacments ■ 2 emplacements PCIE x16 - Supporte la technologie informatique Multi-GPU - Supporte la technologie ATI CrossFireXTM ■ 3 emplacements PCIE x1 ■ 1 emplacement PCI, supporte l’Interface bus PCI 3.3V/ 5V Dimension ■ ATX (24.5cm X 30.5 cm) Montage ■ 9 trous de montage
