Type de produit	Réfrigérateur-congélateur à porte française (French Door)
Marque	Samsung
Modèle	RZ38B98C5AP
Dimensions (H x L x P)	1780 x 912 x 734 mm
Poids net	102 kg
Capacité nette totale	600 L
Capacité nette réfrigérateur	420 L
Capacité nette congélateur	180 L
Classe énergétique	E
Consommation annuelle	320 kWh/an
Type de froid	No Frost (ventilé)
Fonctions principales	Froid ventilé, distributeur d'eau externe, éclairage LED, écran digital, alarme porte ouverte
Entretien et nettoyage	Nettoyage intérieur avec un chiffon doux et eau savonneuse ; dégivrage automatique grâce au système No Frost
Sécurité	Alarme de température, verrouillage enfant (selon modèle), pieds ajustables
Pièces détachées et réparabilité	Pièces disponibles via le service client Samsung ; indice de réparabilité consultable sur le site Samsung
Informations générales	Réfrigérateur de couleur blanc ou inox (vérifier fiche produit) ; installation libre

FOIRE AUX QUESTIONS - RZ38B98C5AP SAMSUNG

Quelles sont les dimensions du Samsung RZ38B98C5AP ?

Les dimensions approximatives sont de 1780 mm de hauteur, 912 mm de largeur et 734 mm de profondeur. Veuillez vérifier l'espace d'installation avant l'achat.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de commande digital sur la porte. Les réglages recommandés sont 3°C pour le frigo et -18°C pour le congélateur. Appuyez sur les touches + ou - pour ajuster.

Pourquoi mon réfrigérateur fait-il du bruit ?

Un bruit normal peut provenir du compresseur, du ventilateur ou de la circulation du fluide réfrigérant. Si le bruit est inhabituellement fort, vérifiez que l'appareil est de niveau et qu'il n'est pas en contact avec des meubles.

Comment nettoyer le distributeur d'eau ?

Nettoyez le réservoir d'eau interne avec un mélange d'eau tiède et de vinaigre blanc tous les 3 mois. N'utilisez pas de produits abrasifs. Rincez abondamment.

Que faire si l'alarme de porte ouverte se déclenche ?

Fermez complètement la porte. Si l'alarme persiste, vérifiez que rien n'empêche la fermeture (aliments, joint). Le cas échéant, ajustez les pieds pour rééquilibrer l'appareil.

Le système No Frost est-il automatique ?

Oui, le système No Frost empêche la formation de givre et ne nécessite aucun dégivrage manuel. L'air froid circule en continu pour maintenir une température uniforme.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. Retirez le cache de l'ampoule (souvent clipsé) et remplacez l'ampoule LED défectueuse par une ampoule du même type (référence en notice). Rebranchez.

Quelle est la consommation énergétique annuelle ?

La consommation annuelle est d'environ 320 kWh, ce qui correspond à une classe énergétique E. La consommation réelle dépend de l'utilisation.

Puis-je installer le réfrigérateur en extérieur ?

Non, ce réfrigérateur est conçu pour une utilisation en intérieur, dans un endroit sec et aéré. Les températures extérieures peuvent affecter son fonctionnement.

Où trouver les pièces de rechange ?

Contactez le service client Samsung ou consultez le site Samsung care. Les pièces comme les clayettes, filtres à eau et ampoules sont disponibles sous réserve de compatibilité.

MODE D'EMPLOI RZ38B98C5AP SAMSUNG

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour vérifier les pièces disponibles à l'achat. Le code du modèle est affiché sur le côté extérieur de votre produit.

- Vous pouvez vérifier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

1. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration figurant dans ce manuel.

- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certifié par Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut être différent de celui figurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié. • Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.

Français

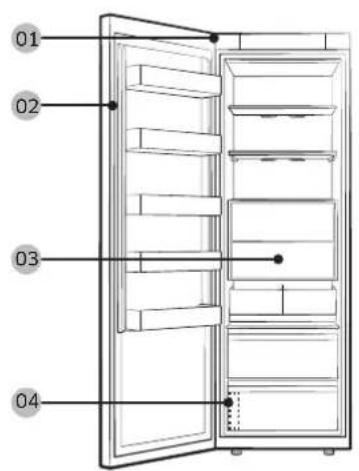

L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

RZ38* RR40* RW33*

01 Charnière supérieure 02 Joint

03 Tiroir 04 Étiquette du code à barres

L'ordre de démontage et d'assemblage des pièces est le même pour le congélateur et le réfrigérateur.

Remplacement du joint

ATTENTION

Veillez à fixer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.

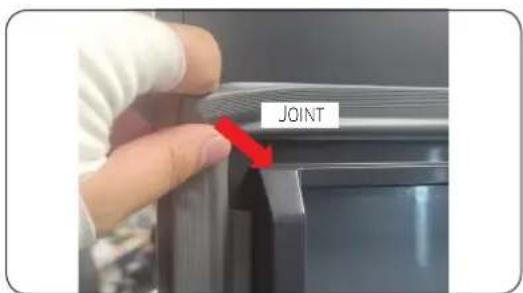

Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint

Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte.

Réinstallation du tiroir / Compartiment flexible

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail durant l'assemblage.

Retrait du tiroir

1. Tirez le tiroir vers vous.
2. Retirez le tiroir en l'inclinant.

Pour retirer le Compartiment flexible

1. Tirez le tiroir vers vous.
2. Pour détacher le Compartiment flexible, appuyez sur les crochets présents en bas à gauche/droite.

1. Soulevez le Compartiment flexible pour le retirer.

Pour réinstaller les tiroirs / le Compartiment flexible

Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait.

Remplacement de la charnière

Pour remplacer les charnières, vous devez commencer par retirer les portes.

ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures. • Vérifiez que l'arbre est correctement serré sur la charnière. • Vérifiez que la charnière est correctement fixée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.

AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum. - Débranchez le cordon d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme, tournevis à tête plate, clé de 10 mm

(pour l'axe de la charnière supérieure)

Clé à douille de 8 mm (pour les boulons), clé de 12 mm (pour l'axe de la charnière inférieure)

Français

Retrait de la porte

1. Ouvrez la porte et démontez le cache de protection de la porte.

REMARQUE

Conservez le cache de protection de la porte en lieu sûr.

1. Desserrez 1 vis en bas de la protection de l'ensemble de charnière pour retirer la charnière vers le bas.
2. Détachez le boîtier de câble.

Conservez les VIS en lieu sûr.

1. Retirez la partie supérieure de la PORTE en tirant vers l'avant, puis soulevez-la pour retirer la PORTE.

ATTENTION

Faites attention à ne pas faire tomber la PORTE. Tenez la porte fermement lors du retrait des VIS.

Les PORTES sont très lourdes. Faites très attention lors du retrait de la PORTE pour éviter d'endommager la PORTE ou de vous blesser.

La procédure est identique si les PORTES s'ouvrent dans l'autre sens.

(Seuls les emplacements des pièces sont inversés.)

1. Une fois la CHARNIÈRE grande ouverte.

1. Retirez le CACHE DE LA CHARNIÈRE.
2. Retirez les 2 VIS fixées pour la CHARNIÈRE.
3. Sortez la CHARNIÈRE.

REMARQUE

Du fait de la fonction de fermeture automatique, la CHARNIÈRE se replie rapidement et en toute sécurité sous l'action du ressort. Évitez de vous coincer les doigts dans la CHARNIÈRE multi-articulations.

ATTENTION

• Après avoir retiré la PORTE, démontez la CHARNIÈRE.
• La CHARNIÈRE restante risque de passer en surcharge si vous démontez l'une des CHARNIÈRES supérieures ou inférieures alors que la PORTE est toujours installée.
• La procédure est identique si les PORTES s'ouvrent dans l'autre sens.
• La même méthode de démontage s'applique pour les CHARNIÈRES supérieures/inférieures.
• Pour l'installation, inversez simplement l'ordre des étapes de démontage.
