Produkttyp	Kühl-Gefrierkombination mit French Doors
Marke	Samsung
Modell	RZ38B98C5AP
Abmessungen (H x B x T)	1780 x 912 x 734 mm
Nettogewicht	102 kg
Nutzinhalt gesamt	600 L
Nutzinhalt Kühlteil	420 L
Nutzinhalt Gefrierteil	180 L
Energieeffizienzklasse	E
Jährlicher Energieverbrauch	320 kWh/Jahr
Kälteart	No Frost (Umluft)
Hauptfunktionen	Umluftkühlung, externer Wasserspender, LED-Beleuchtung, Digitaldisplay, Tür-offen-Alarm
Pflege und Reinigung	Innenreinigung mit einem weichen Tuch und Seifenwasser; automatisches Abtauen dank No-Frost-System
Sicherheit	Temperaturalarm, Kindersicherung (je nach Modell), verstellbare Füße
Ersatzteile und Reparierbarkeit	Ersatzteile über den Samsung-Kundendienst erhältlich; Reparierbarkeitsindex auf der Samsung-Website einsehbar
Allgemeine Informationen	Kühlschrank in Weiß oder Edelstahl (siehe Produktblatt); freistehende Installation

Häufig gestellte Fragen - RZ38B98C5AP SAMSUNG

Welche Abmessungen hat der Samsung RZ38B98C5AP?

Die ungefähren Abmessungen sind 1780 mm Höhe, 912 mm Breite und 734 mm Tiefe. Bitte überprüfen Sie vor dem Kauf den Installationsplatz.

Wie stelle ich die Temperatur des Kühlschranks ein?

Verwenden Sie das digitale Bedienfeld an der Tür. Empfohlene Einstellungen sind 3°C für den Kühlschrank und -18°C für den Gefrierschrank. Drücken Sie die + oder - Tasten zum Anpassen.

Warum macht mein Kühlschrank Geräusche?

Normale Geräusche können vom Kompressor, Ventilator oder dem Kältemittelkreislauf stammen. Wenn das Geräusch ungewöhnlich laut ist, überprüfen Sie, ob das Gerät waagerecht steht und nicht mit Möbeln in Kontakt ist.

Wie reinige ich den Wasserspender?

Reinigen Sie den internen Wassertank alle 3 Monate mit einer Mischung aus warmem Wasser und weißem Essig. Verwenden Sie keine Scheuermittel. Gründlich ausspülen.

Was tun, wenn der Tür-offen-Alarm ertönt?

Schließen Sie die Tür vollständig. Wenn der Alarm weiterhin besteht, überprüfen Sie, ob nichts die Schließung behindert (Lebensmittel, Dichtung). Falls nötig, stellen Sie die Füße ein, um das Gerät auszugleichen.

Ist das No-Frost-System automatisch?

Ja, das No-Frost-System verhindert Eisbildung und erfordert kein manuelles Abtauen. Die Kaltluft zirkuliert kontinuierlich, um eine gleichmäßige Temperatur zu gewährleisten.

Wie wechsle ich die Innenbeleuchtung?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Lampenabdeckung (oft eingerastet) und ersetzen Sie die defekte LED-Lampe durch eine Lampe desselben Typs (Referenz in der Anleitung). Schließen Sie das Gerät wieder an.

Wie hoch ist der jährliche Energieverbrauch?

Der jährliche Verbrauch beträgt etwa 320 kWh, was der Energieeffizienzklasse E entspricht. Der tatsächliche Verbrauch hängt von der Nutzung ab.

Kann ich den Kühlschrank im Freien aufstellen?

Nein, dieser Kühlschrank ist für den Innenbereich an einem trockenen, gut belüfteten Ort vorgesehen. Außentemperaturen können die Funktion beeinträchtigen.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Samsung-Kundendienst oder besuchen Sie die Samsung-Care-Website. Teile wie Einlegeböden, Wasserfilter und Lampen sind vorbehaltlich Kompatibilität erhältlich.

BEDIENUNGSANLEITUNG RZ38B98C5AP SAMSUNG

Servicehandbuch für Benutzer

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.
2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode finden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist.
3. Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.
4. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der Abbildung in diesem Handbuch übereinstimmt.
5. Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden.

HINWEIS

Nach einer etwaigen Reparatur durch einen anderen als einen offiziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertifizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt.

⚠ VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.
• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.
• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe.

Deutsch

Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

RZ38* RR40* RW33*

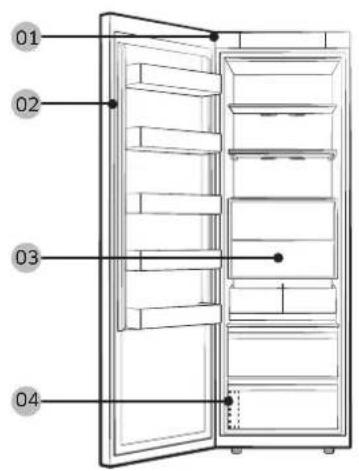

01 Oberes Scharnier 02 Dichtung

03 Auszug 04 Strichcode-Aufkleber

05 Flex-Kammer

HINWEIS

Die Reihenfolge, in der die Teile aus- und eingebaut werden müssen, stimmt für Gefrier- und Kühlabteil überein.

Austausch der Dichtung

VORSICHT

Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten.

So bauen Sie die Dichtung aus

Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür.

So bauen Sie die neue Dichtung ein

Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt.

Deutsch

Austauschen des Schubfachs/der Flex-Kammer

VORSICHT

Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird.

Ausbauen des Auszugs

1. Ziehen Sie das Schubfach nach vorne.
2. Kippen Sie das Schubfach und ziehen Sie es heraus.

So nehmen Sie die Flex-Kammer heraus

1. Ziehen Sie das Schubfach nach vorne.
2. Drücken Sie zum Abnehmen auf die Haken seitlich unten links/rechts.

1. Heben Sie sie zum Herausnehmen an.

So bringen Sie die Schubfächer/Flex-Kammer wieder an

Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor.

Austauschen des Scharniers

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

⚠ VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.
• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.
• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.
• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.
• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.
• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.
• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.
• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen.

⚠️ WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen.

Benötigte Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubendreher

Schlitzschraubendreher

10 mm-Schraubenschlüssel, (für oberen Scharnierbolzen)

8 mm-Steckschlüssel (für Schrauben)

12 mm-Schraubenschlüssel, (für unteren Scharnierbolzen)

Deutsch

Entfernen Sie die Tür

1. Öffnen Sie die TÜR und bauen Sie die TÜRSCHUTZKAPPE aus.

HINWEIS

Bewahren Sie die TÜRSCHUTZKAPPE an einer sicheren Stelle auf.

1. Lösen Sie die SCHRAUBE 1 an der Unterseite der SCHARNIERKAPPENBAUGRUPPE, um das Scharnier nach unten herauszuziehen.
2. Trennen Sie das Kabelgehäuse.

Deutsch

1. Entfernen Sie die 4 SCHRAUBEN oben/unten.

HINWEIS

Bewahren Sie die SCHRAUBEN an einer sicheren Stelle auf.

1. Entfernen Sie den oberen Teil der TÜR; ziehen Sie ihn dazu nach vorne und ziehen Sie ihn dann nach oben heraus.

VORSICHT

Seien Sie vorsichtig, damit Ihnen die Tür nicht hinfällt. Halten Sie die Tür fest, während Sie die SCHRAUBEN herausnehmen.

Die TÜREN sind sehr schwer. Um Beschädigungen der TÜR oder Verletzungen zu verhindern, müssen Sie beim Entfernen der TÜR besonders vorsichtig sein. Das gleiche Verfahren wird angewendet, wenn sich die TÜREN in die entgegengesetzte Richtung öffnen. (Nur die Anordnung der Teile ist umgekehrt.)

1. Bei weit geöffnetem SCHARNIER, die.

1. SCHARNIERVERKLEIDUNG entfernen.
2. Entfernen Sie die 2 festen SCHRAUBEN für das SCHARNIER.
3. Ziehen Sie das SCHARNIER heraus.

HINWEIS

Dank der automatischen Schließfunktion kann ein SCHARNIER aufgrund der Federwirkung schnell und sicher zusammengeklappt werden. Seien Sie vorsichtig, damit Sie sich die Finger nicht im Mehrgelenk-SCHARNIER einklemmen.

⚠ VORSICHT

- Demontieren Sie das SCHARNIER erst, nachdem Sie die TÜR ausgebaut haben.

- Die restlichen SCHARNIERE werden möglicherweise überlastet, wenn Sie eines der oberen oder unteren SCHARNIERE ausbauen, solange die TÜR noch befestigt ist.

- Das gleiche Verfahren wird angewandt, wenn sich die TÜREN in umgekehrter Richtung öffnen.

• Die oberen und unteren SCHARNIERE werden auf die gleiche Weise ausgebaut.

- Beim Zusammenbauen gehen Sie in umgekehrter Reihenfolge vor wie beim Demontieren.
