MAG PANO M100R PZ - Unite Centrale MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier PC moyen tour
Marque	MSI
Modèle	MAG PANO M100R PZ
Format de carte mère supporté	ATX, Micro-ATX, Mini-ITX
Dimensions (L x H x P)	215 x 458 x 420 mm
Poids	Environ 6,8 kg
Matériau	Acier SECC, verre trempé
Couleur	Noir
Connecteurs avant	2x USB 3.0, 1x USB-C, 1x prise audio combo
Baies de lecteur	2x 3,5" (internes), 2x 2,5" (internes)
Nombre de ventilateurs fournis	3x 120 mm (avant, non RGB)
Emplacements pour ventilateurs	Avant : 3x 120 mm / 2x 140 mm, Arrière : 1x 120 mm, Haut : 2x 120 mm / 2x 140 mm
Compatibilité radiateur	Avant : 360 mm, Haut : 280 mm, Arrière : 120 mm
Alimentation incluse	Non, format ATX standard
Longueur maximale de la carte graphique	390 mm
Hauteur maximale du refroidisseur CPU	170 mm
Panneau latéral	Verre trempé (côté droit, charnière)
Fonctions principales	Gestion de câbles, filtre à poussière magnétique, support GPU vertical (optionnel)
Entretien et nettoyage	Dépoussiérage régulier des filtres et ventilateurs avec un chiffon doux non pelucheux
Sécurité	Utiliser un tapis antistatique lors du montage, ne pas obstruer les ouvertures de ventilation
Pièces détachées et réparabilité	Ventilateurs, filtres et pieds amovibles disponibles via le service client MSI

FOIRE AUX QUESTIONS - MAG PANO M100R PZ MSI

Quelles sont les dimensions du boîtier MSI MAG PANO M100R PZ ?

Les dimensions sont de 215 mm de largeur, 458 mm de hauteur et 420 mm de profondeur.

Quel format de carte mère supporte ce boîtier ?

Il supporte les formats ATX, Micro-ATX et Mini-ITX.

Combien de ventilateurs sont inclus avec le boîtier ?

Trois ventilateurs de 120 mm sont préinstallés à l'avant.

Peut-on installer un watercooling dans ce boîtier ?

Oui, il peut accueillir un radiateur de 360 mm à l'avant, 280 mm sur le dessus et 120 mm à l'arrière.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale est de 390 mm, ce qui permet d'installer la plupart des cartes haut de gamme.

Le panneau latéral est-il en verre trempé ?

Oui, le panneau latéral droit est en verre trempé et s'ouvre comme une porte.

Ce boîtier est-il livré avec une alimentation ?

Non, l'alimentation n'est pas incluse. Vous devez en acheter une au format ATX standard.

Comment nettoyer les filtres à poussière ?

Les filtres sont magnétiques et amovibles. Lavez-les à l'eau tiède et séchez-les complètement avant de les remettre.

Puis-je monter la carte graphique verticalement ?

Oui, le boîtier supporte le montage vertical de la carte graphique, mais nécessite un bracket vendu séparément.

Quels sont les connecteurs disponibles sur la façade avant ?

La façade avant dispose de deux ports USB 3.0, un port USB-C et une prise audio combo.

MODE D'EMPLOI MAG PANO M100R PZ MSI

Sommaire

Spécifications 3

Accessoires 5

Caractéristiques du boîtier 6

Vue latérale et avant 7

E/S et boutons 8

Retrait du panneau latéral 9

Retrait de la façade avant 10

Retrait du panneau supérieur 11

Installation de la carte mère 12

Installation de la carte graphique 13

Installation du SSD 14

Installation de l'alimentation 15

Connexion des E/S du panneau supérieur 16

Connexion de la carte de contrôle 17

Spécifications

Informations de base

Case Type	Mid Tower
Dimensions (D xWxH)	440 x 235 x 405 mm
Supported Motherboard Sizes	Micro-ATX*, Mini-ITX* Supports Micro-ATX back-connect motherboard

Support de ventilateur de refroidissement

Top	3 x 120mm or 2 x 140mm
Front	No
Rear	1 x 120mm or 1 x 140mm(Pre-installed 1 x 120mm ARGB fan)
Side	3 x 120mm(Pre-installed 3 x 120mm ARGB fans)
Bottom	1 x 120mm
PSU Shroud	2 x 120mm

Emplacements d'extension

Ports E/S et boutons

USB Ports	1 x USB 3.2 Gen 1 Type-A1 x USB 3.2 Gen 2x2 Type-C
Audio Ports	1 x Audio/Microphone combo jack
Buttons	1 x Power button1 x LED switch button

Dégagements du châssis

Maximum CPU Cooler Height	175 mm
Maximum GPU Length	390 mm
Top Radiator Support	120 / 240 / 360 mm
Rear Radiator Support	120 / 140 mm
PSU Support	200mm

Matériaux

Metal Specification	SPCC 0.7 mm
Front Bezel Material	4mm tempered glass
Left Side Panel	4mm tempered glass

Accessoires

Item		Name / Q'ty	Used for
		Cable ties x5	Cable management
(HA00)	(413W)	Screw M3 5mm x20	Motherboard / SSD
(XCTW)	(607G)	Screw #6-32 5mm x8	3.5" HDD
[30AX]	(X67X)	Screw #6-32 6mm x6	Securing PSU / PCIe Card
[026H]	(844B)	Stand-off #6-32 6.5mm x4	Motherboard Stud
(27XT)	(8243)	Screw #6-32 30mm x8	Securing fans on the PSU shroud

Outil de montage des entretoises

Caractéristiques du boîtier

Vue latérale et avant

E/S et boutons

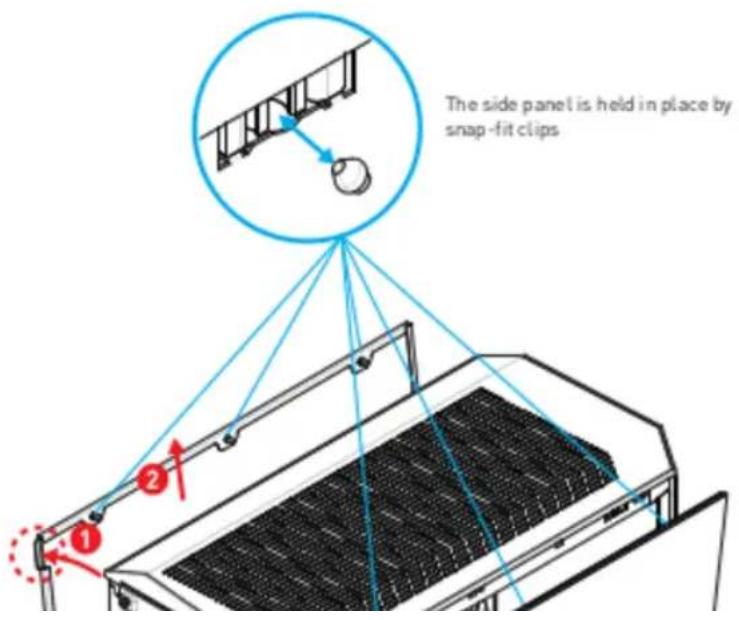

Retrait du panneau latéral

Retrait du panneau avant

Avant de retirer le panneau avant, veuillez retirer les panneaux latéraux des deux côtés et tirer doucement le panneau avant avec la main.

Retrait du panneau supérieur

Installation de la carte mère

Installation de la carte graphique

Installation du SSD

Installation de l'alimentation

Connexion des connecteurs du panneau supérieur

Connexion de la carte de contrôle

Connexion du ruban LED RGB adressable

IMPORTANT

• Veuillez toujours éteindre l'alimentation et débrancher le cordon d'alimentation de la prise avant d'installer ou de retirer le ruban LED ARGB ou le ventilateur. • Prend en charge un maximum de 60 LED. Dépasser cette limite peut entraîner une surchauffe, des couleurs anormales ou des dysfonctionnements.
• Assurez-vous que tous les câbles sont bien connectés avant de mettre sous tension.

Fonction du bouton de commutation LED

• Appui simple pour basculer entre les effets LED.
• Appui long de trois secondes pour synchroniser avec la carte mère.
• Appui long de six secondes pour éteindre les lumières. Les lumières clignoteront quatre fois. Pour rallumer les lumières, appuyez une fois sur le bouton.

Séquence d'effets LED

Après avoir appuyé sur le bouton de commutation LED, la séquence d'effets LED est la suivante :

1	Rainbow
2	Rainbow trail
3	Rainbow gradient
4	Purple
5	White

14	Green breathing
15	Cyan breathing
16	Blue breathing
17	White breathing
18	Purple breathing
19	Cotin sunshine

Informations générales

Avis de droits d'auteur et de marques

msi

MSI

微星

微星科技

Copyright © Micro-Star Intl Co., Ltd. Tous droits réservés.

Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou l'exhaustivité n'est exprimée ou implicite. MSI se réserve le droit de modifier ce document sans préavis.

Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l'autorisation écrite de MSI.

Historique des révisions

• Version 1.0, 2024/01, Première publication.
