ZRB634S - Réfrigérateur combiné ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné avec congélateur en bas
Marque	ZANUSSI
Modèle	ZRB634S
Volume brut réfrigérateur	226 litres
Volume net réfrigérateur	223 litres
Volume brut congélateur	110 litres
Volume net congélateur	92 litres
Dimensions (L x H x P)	595 x 1750 x 632 mm
Poids	66 kg
Classe énergétique	A
Consommation d'énergie annuelle	339 kWh/an
Pouvoir de congélation	4 kg/24 h
Autonomie de fonctionnement	20 heures
Niveau sonore	38 dB
Nombre de compresseurs	1
Réfrigérant	Isobutane (R600a)
Alimentation électrique	230 V ~ 50 Hz
Courant nominal	1,1 A
Dégivrage réfrigérateur	Automatique
Dégivrage congélateur	Manuel (2 à 3 fois par an)
Éclairage intérieur	Ampoule 15 W, culot E14
Réversibilité des portes	Possible (de droite à gauche)
Classe climatique	SN, N, ST (de +10°C à +38°C)
Entretien et nettoyage	Nettoyage intérieur à l'eau tiède toutes les 3-4 semaines ; nettoyage du condenseur 1 à 2 fois par an
Sécurité	Câble d'alimentation endommagé : remplacement par un professionnel ; ne pas utiliser d'outils pointus pour le dégivrage
Pièces détachées et réparabilité	Pièces de rechange disponibles auprès du fabricant ; faire appel à un atelier spécialisé

FOIRE AUX QUESTIONS - ZRB634S ZANUSSI

Comment régler la température du réfrigérateur et du congélateur ?

Tournez le bouton du régulateur de température situé dans la boîte d'éclairage du réfrigérateur. La position moyenne (entre min et max) donne environ +5°C dans le réfrigérateur et -18°C dans le congélateur. Ajustez selon vos besoins.

Comment congeler des aliments frais ?

Placez les aliments frais dans le compartiment supérieur du congélateur, sans toucher les aliments déjà congelés. Laissez le régulateur en position moyenne pendant environ 24 heures, puis remettez-le à la position souhaitée.

Pourquoi de l'eau coule-t-elle sur la paroi arrière du réfrigérateur ?

C'est normal lors du dégivrage automatique. Si l'eau coule ailleurs, vérifiez que l'orifice d'écoulement n'est pas obstrué. Nettoyez-le avec le bâtonnet fourni.

Comment changer l'ampoule d'éclairage ?

Débranchez l'appareil. Dévissez la vis du diffuseur, pressez le levier pour retirer le diffuseur. Remplacez l'ampoule par une ampoule T25 230-240 V, 15 W, culot E14. Remettez le diffuseur et revissez.

Que faire si le congélateur givre trop ?

Vérifiez que les aliments sont bien emballés, que la porte est bien fermée et que le joint est en bon état. Si nécessaire, dégivrez manuellement le congélateur en suivant les instructions de la notice.

Comment inverser le sens d'ouverture des portes ?

Débranchez l'appareil. Suivez les étapes de la notice : retirez les portes, déplacez les supports et les fiches du côté opposé, puis remontez les portes. Il est conseillé de se faire aider.

Quelle est la température ambiante recommandée pour cet appareil ?

L'appareil est conçu pour les classes climatiques SN, N, ST, soit une température ambiante de +10°C à +38°C. En dehors de cette plage, les performances peuvent être réduites.

Comment nettoyer le réfrigérateur ?

Débranchez l'appareil. Lavez l'intérieur avec de l'eau tiède et un détergent doux, puis séchez soigneusement. N'utilisez pas de produits abrasifs. Nettoyez le condenseur à l'arrière une à deux fois par an.

L'appareil émet un bruit de fonctionnement, est-ce normal ?

Oui, les bruits du compresseur et de la circulation du liquide sont normaux. Si l'appareil est trop bruyant, vérifiez qu'il est bien de niveau et que les pieds sont stables.

Comment stocker les aliments pour éviter les odeurs ?

Emballez les aliments dans des récipients hermétiques ou du film alimentaire. Placez les légumes dans le bac à légumes, les produits laitiers sur les clayettes, et les viandes crues en bas.

MODE D'EMPLOI ZRB634S ZANUSSI

Réfrigérateur congélateur

Avant l'installation et l'utilisation de l'appareil, nous vous conseillons de procéder à la lecture complète du mode d'emploi contenant des prescriptions de sécurité, des informations importantes et des conseils. En respectant les prescriptions du mode d'emploi, l'appareil fonctionnera convenablement et à votre satisfaction.

Les symboles utilisés :

Prescriptions de sécurité

Les prescriptions et cautions de ce symbole servent à la protection de l'appareil et de votre personne.

Instructions et informations importantes

Informations pour la protection de l'environnement

Conseils pratiques

Vous trouverez ici des conseils pratiques concernant les aliments et leur stockage.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, son service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Sommaire

Informations importantes de la sécurité 16

Prescriptions générales de sécurité 16

Prescriptions de sécurité pour les enfants 16

Prescriptions de sécurité 16

Prescriptions de sécurité pour isobutane

À l'attention de l'exploiteur

Informations générales

Description de l'appareil, les parties principales

Commande de l'appareil

Mise en service

Réglage de la température, réglage

Utilisation de l'appareil réfrigérateur

Stockage dans le réfrigérateur

Temps et température de stockage des aliments

L'utilisation du congélateur

Congélation

Conservation dans le compartiment congélateur

Préparation du glaçon

Renseignements et conseils utiles

Idées et suggestions 19

Comment économiser d'énergie. 19

Armoire et environnement 20

Entretien 20

Dégivrage 20

Nettoyage régulier 21

Appareil hors d'usage 21

Dépannage 21

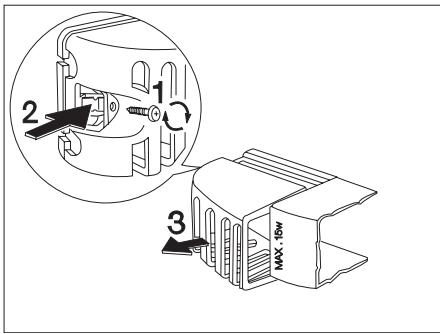

Remplacement de l'ampoule d'éclairage. 21

Si quelque chose ne fonctionne pas. 21

À l'attention de la personne qui mettra en

service l'appareil 23

Caractéristiques techniques. 23

Mise en marche de l'appareil 23

Livraison, désemballage 23

Nettoyage 23

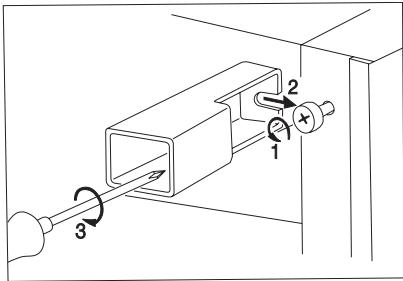

Emplacement de l'appareil. 23

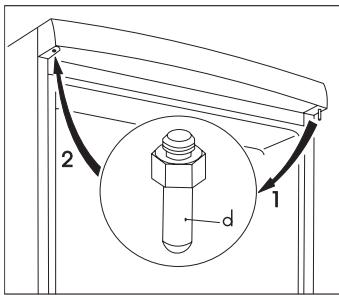

Changement du sens d'ouverture des portes...24

Branchement électrique 25

Temps de stockage (1) 26

Temps de stockage (2) 27

Le Groupe Electrolux est le premier fabricant mondial d'appareils de cuisine, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards de dollars US dans plus de 150 pays à travers le monde.

Informations importantes de sécurité

Prescriptions générales de sécurité

• Conservez ce mode d'emploi qui doit suivre l'appareil en cas de déménagement ou de changement de propriétaire. L'appareil n'est conçu que pour le stockage des produits alimentaires dans les conditions normales de ménage et selon les prescriptions de ce mode d'emploi.
• Uniquement un atelier qualifié et autorisé par le fabricant peut exécuter les entretiens périodiques et les réparations, y compris la réparation et le remplacement du câble électrique. Pour une réparation, n'utilisez que des pièces de rechange fournies par le fabricant. Dans le cas contraire, cela peut causer des dommages à l'appareil ou d'autres dégâts matériels ou corporels. L'appareil n'est hors tension que si la fiche de courant est retirée de la prise. Retirez toujours la fiche de la prise avant le nettoyage, l'entretien ou le dépannage de l'appareil (ne tirez jamais sur le câble). Si la prise est difficilement accessible, mettez l'appareil hors tension en déconnectant le réseau. Il est interdit de rallonger le câble. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
• Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court-circuit et d'incendie).
• Ne débranchez pas l'appareil en tirant sur le câble, particulièrement lorsque l'appareil est déplacé de son emplacement.
• Si le câble d'alimentation est endommagé ou écrasé, cela peut provoquer un court-circuit, un incendie et/ou une électrocution.
• Important : en cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié.
• Si la prise murale est mal fixée, ne branchez pas l'appareil (risque d'électrocution ou d'incendie).
• Il est interdit de faire fonctionner l'appareil si la calotte de lampe n'est pas mise. N'utilisez pas d'outils pointus, coupants ou durs lors du nettoyage, du dégivrage ou de l'enlèvement des aliments congelés ou du bac à glaçons. Vous risquez d'endommager le système réfrigérant.
• Évitez la pénétration de liquide dans le régulateur de température ou dans le système d'éclairage.
• Vous risquez des engelures si vous consommez des glaçons ou de la glace immédiatement après les avoir sortis du compartiment de congélation.
• Ne recongelez pas des aliments une fois dégelés, consommez-les le plus vite possible.
• Suivez attentivement les instructions du producteur concernant le temps de conservation des produits congelés (Mirelite).
• Il est interdit d'accélérer le dégivrage en utilisant un chauffage électrique ou des produits chimiques.
• Évitez qu'un pot chaud touche les parties en plastique du réfrigérateur.
• Ne stockez pas de gaz ou de liquide combustible dans l'appareil, vous risquez une explosion.
• Ne mettez pas de boissons en bouteille ou gazeuses, ni de compotes dans le compartiment de congélation.
• Vérifiez et nettoyez systématiquement l'orifice d'écoulement de l'eau de dégivrage qui se produit durant le dégivrage. En cas d'engorgement, l'eau de dégivrage accumulée peut causer un dégât prématuré de l'appareil.

Prescriptions pour les enfants

de

sécurité

• Ne laissez jamais les enfants jouer avec le matériel d'emballage. La feuille en plastique peut causer une asphyxie. L'appareil doit être manipulé par des femmes. Ne laissez pas les enfants jouer avec l'appareil ou ses parties de réglage.
• Si vous terminez d'utiliser l'appareil, retirez la fiche secteur de la prise, coupez le câble de raccordement (le plus proche de l'appareil) et démontez la porte de l'appareil. Ainsi, il devient possible d'éviter que les enfants subissent une électrocution ou une asphyxie dans l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instructions d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

Prescriptions de sécurité

• Posez l'appareil contre le mur pour éviter le risque de tout contact avec les parties chaudes (compresseur, condenseur) et prévenir les brûlures éventuelles.
• Avant le déplacement de l'appareil, retirez la fiche de la prise secteur. Veillez à ce que le câble électrique ne reste pas coincé sous l'appareil au cours de sa mise en place. Assurez un courant d'air suffisant pour l'appareil pour éviter sa surchauffe. Suivez attentivement les instructions de la mise en service.

Prescriptions pour isobutane

de

sécurité

Mise en garde

L'isobutane (R 600a) constitue l'agent réfrigérant de l'appareil, qui est plus intensément inflammable et explosif. - Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement. - Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant. - Ne pas endommager le circuit de réfrigération. - Ne pas utiliser d'appareils électriques à l'intérieur du compartiment destiné à la conservation des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

Respectez les prescriptions du mode d'emploi au point de vue de la protection de la vie et des biens.

À l'attention de l'exploitant

Informations générales

La désignation officielle de l'appareil est : "Combinaison de réfrigérateur et de congélateur à un compresseur moteur, l'unité de congélation située en bas". En plus des prestations conventionnelles, l'appareil possède une unité de congélation entièrement séparée de l'autre unité, qui est munie d'une porte propre. L'appareil est donc capable de stocker des aliments réfrigérés ou congelés, de congeler

des aliments ménagers en quantité indiquée dans le mode d'emploi, ainsi que de produire des glaçons.

L'appareil est conforme aux prescriptions des normes dans les limites de température selon les classes climatiques.

La plaque signalétique contient le chiffre de la classe climatique.

Description de l'appareil, les parties principales

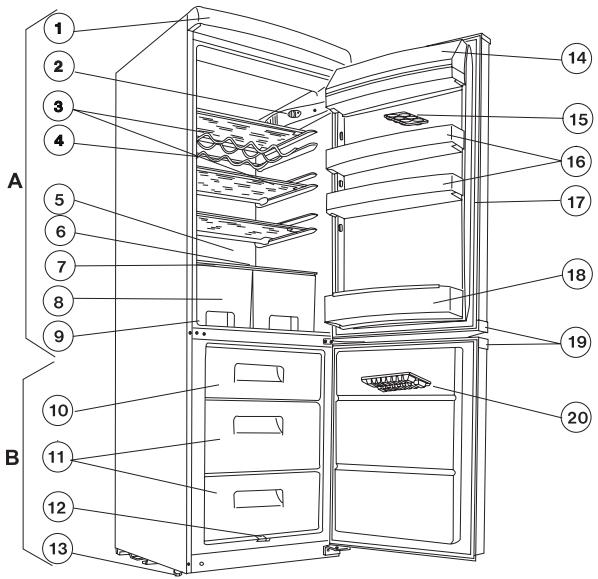

A - Réfrigérateur, B - Congélateur

1. Couvercle
2. Boîte d'éclairage
3. Clayettes en verre
4. Clayette à bouteilles
5. Surface réfrigérante
6. Collecteur d'eau fondue
7. Clayette en verre
8. Compartiments à fruits
9. Plaque de spécifications
10. Compartiment congélateur
11. Compartiment(s) avec cageot
12. Déversoir de l'eau fondue
13. Pieds réglables
14. Couvercle du beurrier
15. Alvéoles pour œufs
16. Clayette de porte
17. Profil isolé-porte
18. Bac à bouteilles
19. Poignées
20. Bac à glace

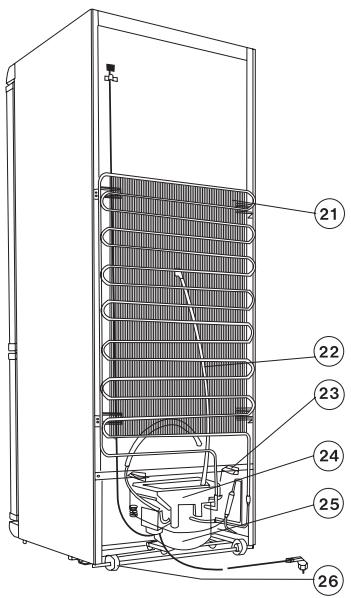

21. Condensateur
22. Écouleur de l'eau fondue
23. Écarteur
24. Plateau évaporateur
25. Compresseur
26. Roulettes

FR

Commande de l'appareil

Mise en utilisation

Mettre les accessoires dans le réfrigérateur puis connecter la fiche dans la prise.

Mettre les accessoires dans le réfrigérateur puis connecter la fiche dans la prise.

Par le régulateur de température qui se trouve dans la boîte d'éclairage du réfrigérateur, vous pouvez démarrer l'appareil et régler la température en tournant le bouton dans le sens des aiguilles d'une montre. Voir le point suivant pour le réglage.

Réglage de la température, réglage

Le régulateur de température, en raison de son réglage, arrête automatiquement pour une durée plus ou moins longue le fonctionnement de l'appareil et le redémarre, en assurant ainsi la température souhaitée.

Plus le régulateur est proche de la position maximale, plus la réfrigération est intensive. Si le bouton de régulation de la température occupe une position moyenne (entre minimum et maximum), cela fait -18°C dans le congélateur et +5°C dans le réfrigérateur. Cette position moyenne est adéquate pour l'utilisation quotidienne.

À part la position du régulateur de température, la température ambiante, la fréquence de l'ouverture des portes de l'appareil, la quantité des aliments frais qu'on vient d'y mettre, etc. influencent également la température interne de l'appareil.

Au degré maximal, en cas de charge importante, p.ex. en période caniculaire, le compresseur pourra fonctionner sans discontinuité. Ce mode de fonctionnement n'endommagera pas l'appareil.

Utilisation de l'appareil réfrigérateur

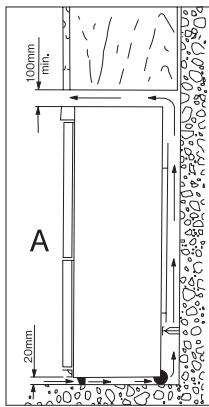

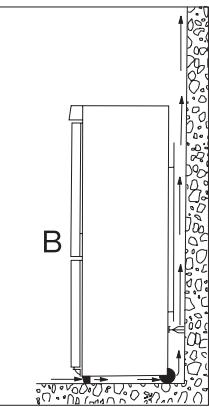

Le refroidissement adéquat de l'appareil nécessite une circulation d'air à l'intérieur. Veuillez donc ne jamais couvrir de papier ou de plateau l'espace libre derrière le fond des clayettes. Afin d'éviter le givrage inutile, attendez le complet refroidissement des préparations avant de les stocker. Avant de mettre les aliments dans l'appareil, enfermez-les dans des récipients ou emballez-les en feuilles d'aluminium, de polyéthylène, de rilsan, etc. de manière à éviter le transfert des odeurs ou le dessèchement. Par exemple, les légumes ainsi emballés garderont leur fraîcheur pendant plusieurs jours.

Stockage dans le réfrigérateur

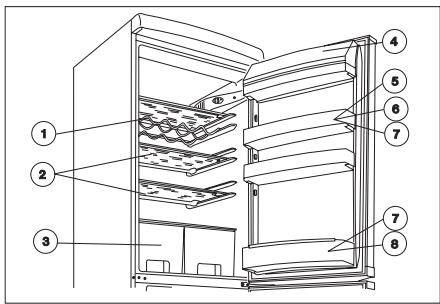

Nous vous conseillons de prendre en considération la figure pour le rangement des aliments différents :

1. Pâtisseries, plats préparés, aliments en pot, viandes fraîches, charcuteries, boissons,
2. Lait, produits laitiers, aliments dans pots
3. Fruits, légumes, salades
4. Fromages, beurres
5. Œufs
6. Yaourts, crèmes fraîches
7. Petites bouteilles, rafraîchissements
8. Grandes bouteilles, boissons

Temps et température de stockage des aliments

Voir le tableau Température de stockage concernant la durée de stockage des aliments à la fin de ce mode d'emploi.

Il est impossible de prédéterminer le temps de stockage des aliments car ce temps dépendra de la fraîcheur et de la manipulation des aliments refroidis. Pour cela, les temps ne sont donnés qu'à titre d'orientation.

Si vous ne voulez pas utiliser les aliments achetés à l'état congelé, vous pouvez les stocker durant environ un jour (jusqu'à leur décongélation).

Utilisation du congélateur

Congélation

L'appareil est adapté à la congélation de la quantité de produits alimentaires frais indiquée sur la plaque de spécification. Après une préparation ajustée, congeler les produits alimentaires de la façon suivante.

Tournez le bouton du régulateur de température dans la position moyenne.

Replacez les aliments déjà congelés ou une partie de ceux-ci du compartiment supérieur dans l'autre compartiment ou les autres compartiments. Placez les aliments frais dans le compartiment supérieur, laissez de la place suffisante pour la circulation d'air. Si vous laissez des aliments déjà congelés dans le compartiment

supérieur, replacez-les dans la partie arrière du compartiment. Faites attention à ce que les aliments frais ne touchent pas les aliments déjà congelés.

Faites fonctionner l'appareil ainsi pendant à peu près 24 heures.

24 heures passées, retournez le bouton du régulateur de température dans la position qui vous convient ou bien laissez-le dans une position moyenne. Cette position garantit un pouvoir de réfrigération normal.

Si vous souhaitez congeler la quantité conseillée par le producteur, enlevez le compartiment supérieur et placez les aliments frais directement sur la surface réfrigérante, en les y répartissant régulièrement.

Il n'est pas conseillé de tourner le bouton du régulateur de température dans une position plus haute (p.ex. dans la position maximale). Quoiqu'on puisse diminuer le temps de congélation par cette méthode, cela peut aussi baisser durablement la température du réfrigérateur au-dessous de 0°C, ce qui gèlerait les aliments et boissons y stockés. Ne jamais congeler plus d'aliments que le pouvoir de congélation indiqué dans la "Spécification technique", sinon la congélation ne sera pas parfaite, et après la décongélation se produisent différentes altérations (perte de saveur, d'arôme, destructions, etc.). Si possible, ne pas faire de glace pendant la congélation, puisque le glaçage diminue le pouvoir de congélation.

Conservation dans le compartiment congélateur

Une fois la congélation terminée, il est conseillé de replacer les aliments congelés du compartiment supérieur du congélateur dans le bac ou les deux bacs de stockage disponibles et assurer ainsi de la place pour une nouvelle congélation. Une congélation intermédiaire n'abîme pas les produits stockés.

Si vous souhaitez introduire une plus grande quantité d'aliments dans le congélateur, vous pouvez enlever les bacs, à l'exception du bac inférieur, et placer les aliments directement sur la surface réfrigérante.

Pour les produits congelés achetés, respectez toujours la durée de conservation indiquée sur l'emballage. Concernant les denrées congelées par vous-même, vous trouverez des conseils de conservation sur l'intérieur de la porte du compartiment congélateur. Les symboles indiquent les différents aliments, tandis que les chiffres indiquent la durée de conservation maximale en mois. Le stockage des produits "surgelés" n'est fiable que s'ils ne se sont pas décongelés avant la mise dans le congélateur, même pas pour quelques minutes. Un produit décongelé doit être consommé dans le plus bref délai et ne jamais être recongelé.

Préparation des glaçons

Pour la préparation des glaçons, remplissez d'eau le bac à glaçons et placez-le dans le compartiment de congélation. Il est possible de réduire le temps de préparation des glaçons en humidifiant la base du bac ou en intensifiant le refroidissement. Après avoir terminé la préparation, n'oubliez pas de remettre le régulateur de refroidissement à sa position initiale !

Pour sortir les cubes de glace, faites couler de l'eau sur le bac et tordez-le légèrement. N'utilisez pas de couteau ou d'autres objets métalliques pour décoller le bac gelé du compartiment, vous risqueriez d'endommager le système réfrigérant.

Renseignements et conseils utiles

• Nous attirons votre attention sur le fait que la répartition des tablettes est modifiable, ce qui augmente considérablement la disponibilité de l'espace de refroidissement normal. Le changement de place des tablettes est possible en ouvrant la porte à 90°.
• En ouvrant puis en refermant la porte, un espace d'air raréfié se produit à l'intérieur de l'appareil, causé par la température basse. Attendez quelques minutes après la fermeture de la porte - si vous pouvez la rouvrir - pour que la tension intérieure s'égalise.
• Faites attention à ce que l'appareil fonctionne toujours dans une position du régulateur telle que la température intérieure ne monte jamais au-dessus de -18 °C, car une température plus élevée peut causer une altération des aliments congelés. Assurez-vous quotidiennement du fonctionnement sans faille du congélateur afin de prévenir l'altération des aliments et de détecter à temps une panne éventuelle.

Idées et suggestions

Ce chapitre vous donne des idées et suggestions pour l'utilisation de l'appareil afin de diminuer la consommation d'énergie. Il donne également des informations sur l'environnement.

Comment économiser de l'énergie

• Placez votre appareil loin d'une source de chaleur ou des rayons solaires. Veillez à ce que l'air circule librement tout autour de l'appareil afin d'assurer une bonne aération du condenseur et du compresseur.
• Enfermez les aliments dans des récipients ou emballages hermétiques pour éviter le givrage inutile. Évitez d'ouvrir trop souvent les portes de l'appareil et ne les laissez ouvertes que le temps nécessaire.
• Attendez le complet refroidissement des préparations avant de les stocker. Nettoyez régulièrement le condenseur.

Armoire et environnement

La matière isolante et l'agent de congélation de l'armoire ne contiennent pas de gaz nocifs pour la couche d'ozone. Évitez tout endommagement du système réfrigérant, surtout à l'arrière, à proximité du système. Les autorités municipales fournissent des renseignements concernant les endroits d'élimination des appareils délabrés.

Les matières désignées utilisées dans cet appareil sont réutilisables.

Entretien

Dégivrage

Le fonctionnement de l'appareil fait qu'une partie de l'humidité des espaces réfrigérants se précipite sous forme de givre.

L'épaisse couche de givre a un effet isolant, par conséquent elle affaiblit le pouvoir de réfrigération, ce qui se manifeste par l'augmentation de la température des compartiments et par la croissance de la consommation d'énergie.

Le dégivrage du compartiment réfrigérateur de ce type s'effectue automatiquement. Cette opération ne nécessite aucune intervention de votre part. Le thermostat arrête régulièrement le compresseur pour une durée plus ou moins longue ; pendant ce temps, le refroidissement est interrompu et, sous l'action de la dérivation thermique de l'appareil, la température de la surface réfrigérante passe au-dessus de 0°C, ce qui déclenche le dégivrage. Quand la température de la surface réfrigérante atteint +3 à +4°C, le thermostat remet en marche le système.

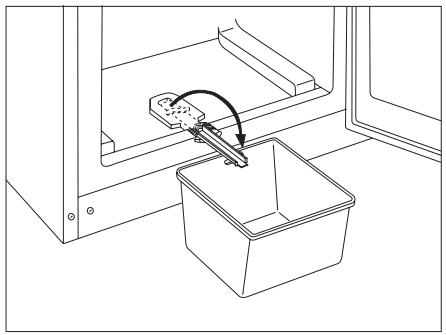

L'eau de dégivrage, évacuée par le dos de l'appareil, passe par l'orifice d'écoulement dans le bac de récupération installé sur le dessus du compresseur et s'évapore sous l'effet de la chaleur du compresseur.

Nous attirons votre attention sur l'importance du contrôle et du nettoyage systématiques de l'orifice d'écoulement de l'eau de dégivrage qui se dégage, puisque, en cas d'obstruction de l'orifice, l'eau de dégivrage engorgée s'évacue dans l'isolation de l'appareil, ce qui amène au dysfonctionnement précoce de l'appareil.

Le nettoyage de l'orifice d'écoulement d'eau de dégivrage doit être effectué selon la figure à l'aide du bâtonnet faisant partie des accessoires de l'appareil. Le bâtonnet doit être entreposé dans l'orifice.

Un cas typique de l'obstruction de l'orifice est l'aliment emballé en papier qui se contacte avec la paroi du fond du compartiment réfrigérateur et gèle contre la paroi. Quand vous sortez l'aliment de l'appareil, le papier se déchire et tombe dans l'orifice, pouvant causer ainsi l'obstruction de celui-ci.

Nous vous prions donc, pour la bonne raison de ce qui vient d'être écrit, de procéder avec une extrême précaution lors du stockage des aliments emballés en papier.

En cas de charge importante, par exemple en période caniculaire, il se peut que l'appareil soit provisoirement en marche sans discontinuer. Pendant ce temps, le dégivrage automatique est hors fonction.

Il n'est pas anormal que, après une période de dégivrage, de petites traces de givre restent sur la paroi du fond de l'appareil.

Le compartiment congélateur ne peut pas être muni d'une fonction de dégivrage automatique, car les aliments congelés et surgelés ne doivent pas subir la température de dégel.

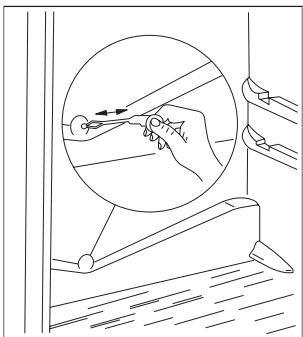

La mince couche de givre peut être grattée à l'aide de la spatule en plastique qui fait partie des accessoires de l'appareil.

Si la couche de givre est tellement épaisse qu'elle ne peut être enlevée à l'aide de la spatule en plastique, il faut procéder au dégivrage du compartiment congélateur. La fréquence du dégivrage est fonction de l'utilisation (en général 2 à 3 fois par an).

Sortez les denrées congelées de l'appareil et enveloppez-les dans du papier ou du tissu et stockez-les à un endroit froid si possible, ou encore, replacez-les éventuellement dans un autre réfrigérateur.

L'appareil débranché, les deux compartiments sont mis hors service.

Ouvrez les portes des compartiments et procédez au nettoyage du compartiment réfrigérateur selon le chapitre « Nettoyage régulier », tandis qu'à l'entretien et nettoyage du compartiment congélateur selon ce qui suit :

Afin d'évacuer l'eau dégivrée, sortez la gouttière d'évacuation qui se trouve au milieu du bas du compartiment congélateur et replacez-la à l'envers selon la figure.

Placez au-dessous un récipient dans lequel s'écoulera l'eau de dégivrage.

Le dégivrage terminé, replacez la gouttière d'évacuation à sa place initiale.

Le récipient qui apparaît sur la figure ne fait pas partie des accessoires de l'appareil !

Après le dégivrage et l'évacuation d'eau, séchez soigneusement les surfaces.

Rebranchez l'appareil et replacez les produits sortis.

Il est conseillé de faire fonctionner l'appareil pendant quelques heures à la position maximale du thermostat afin d'atteindre le plus vite possible la température optimale de stockage.

Nettoyage régulier

Lavez l'intérieur de l'appareil une fois par 3-4 semaines avec de l'eau tiède et séchez-le (il est conseillé de lier le lavage au dégivrage du congélateur).

Il est interdit d'utiliser du savon ou des produits abrasifs pendant le nettoyage.

Mettez l'appareil hors tension. Lavez son intérieur à l'eau tiède et séchez-le. Lavez l'étanchéité de porte à l'eau claire. Mettez l'appareil sous tension après le nettoyage.

Éliminez une ou deux fois par an la couche de poussière accumulée sur le condenseur au dos de l'appareil et nettoyez le plateau d'évaporation.

Appareil hors d'usage

Procédez comme suit en cas de non-utilisation prolongée de l'appareil :

Débranchez l'appareil.

Enlevez de l'appareil les aliments qui s'y trouvent.

Exécutez le dégivrage et le nettoyage suivant les instructions précédentes.

Laissez un peu ouverte la porte pour éviter la production d'odeurs.

Dépannage

Remplacement de l'ampoule d'éclairage

Si l'ampoule de l'éclairage à l'intérieur est grillée, vous pouvez procéder au remplacement vous-même selon les instructions suivantes :

Débranchez l'appareil.

Dévisser la vis qui fixe le cabochon (1).

Pour changer l'ampoule, pressez le levier (2) à l'arrière du diffuseur selon la figure et retirez-le dans le sens indiqué par la flèche (3). Vous pourrez ainsi changer l'ampoule (type d'ampoule : T25 230-240 V, 15 W, E14).

Une fois l'ampoule changée, replacez le diffuseur, vissez la vis et branchez l'appareil. L'absence de l'éclairage n'influence pas le fonctionnement de l'appareil.

Au cours du fonctionnement de l'appareil, de petits incidents peuvent survenir qui n'exigent pas l'appel d'un expert. Le tableau suivant vous donne des renseignements pour les maîtriser vous-même et éviter ainsi des dépenses inutiles.

Nous attirons votre attention sur le fait que le fonctionnement de l'appareil produit quelques effets phoniques (compresseur, circulation du liquide) qui ne constituent pas des dégâts, ils appartiennent au fonctionnement normal.

Nous attirons de nouveau votre attention sur le fait que l'arrêt du compresseur ne signifie pas que l'appareil est hors tension. Il est INTERDIT de toucher les parties électriques de l'appareil avant de le débrancher du réseau !

Défaut	Cause possible	Elimination
Espace intérieur du réfrigérateur trop chaud	Régulator de température mal régèle.Si les alimentés sont trop chauds, ils sont mal rangés.L'étanchement de la porte n'est pas bon ou elle a resté ouverte.	Mettez le régulator à une position plus haute.Placez les alimentés aux endroits convenibles.Vérifiez la fermeture et l'étanchéité de la porte.
Espace intérieur du con-gélateur trop chaud	Régulator mal régèle.L'étanchement de la porte n'est pas bon ou elle a resté ouverte.Le stockage des alimentés à congélés est très serré.	Mettez le régulator à une position plus haute.Vérifiez de la porte. la fermeture et l'étanchéité.Rangez les alimentés de telle façon que l'air froide puisse circuler.
Eau coule sur le paroi de fond de l'appareil.Eau coule dans l'armoire.Eau coule sur le planch-er.	C'est normal. Pendant le dégêlement automatique de gelée blanche se fond sur le paroi de fond.Enorgement dans le tube d'écoulement.Les alimentés sontrangés de telle façon qu 'ils empêchent la sortie de l'eau.Letube d'écoulement n'est pas conduit au plateau d'évaporation.	Nettoyez l'orifice du tube.Rangeze les alimentés de telle façon qu 'ils ne touchent pas le paroi de fond.Conduisez le tube d'écoulement dans le plateau d'évaporation.
La formation de glace et de gelée blanche est trop forts	Aliments mal enveloppés.Portes restant ouvertes, ou étanchement défectueux.Régulator mal régèle.	Enveloppez les alimentés avec plus de soin.Vérifiez la fermeture des portes ou l'état de l'étanchement.Tournez le régulator vers une température plus haute.
Compresseur marche continuellement	Régulator mal régèle.Portes restant ouvertes ou étanchement défectueux.Quantité d'aliments mis dedans pour con-geler est trop grande.Aliment placé est trop chaud.Milieu du réfrigerateur trop chaud.	Tournez le régulator vers une température plus haute.Vérifiez la fermeture des portes ou l'état de l'étanchement.Attendez quelques heures et vérifiez encore la température.La température des alimentés places ne doit dépasser la température ambiente.Tâchez diminuier la température de la salle où se trouve le réfrigerateur.
L'appareil ne fonctionné pas de tout. Pas de refroidissement, pas de lumière. Les voyageurs ne brûlent pas.	La fiche n'est pas correctement insérée.Fusible est sauté.Régulator de température n'est pas enclenché.Pas de courant dans la prise (tâchez de contacter un autre apparéil).	Insérez correctement la fiche dans la prise.Changer le fusible.Mettez en marche l'appareil suivant le chapitre „Mise en utilisation".Apperez un électricien.
L'appareil produit trop de bruit.	La stabilité de l'appareil n'est pas bon.	Vérifiez la stabilité (les quatre pieds doivent se reposer sur sol)

Si les conseils restent sans succès, avertissez un atelier de réparation spécialisé.

À l'attention de la personne qui mettra en service l'appareil

Caractéristiques techniques

Modell	ZRB 634S
Volume brut (litres)	réfrigérateur: 226
	congélateur: 110
Volume net (litres)	réfrigérateur: 223
	congélateur: 92
Largeur. (mm):	595
Hauteur (mm):	1750
Profondeur (mm):	632
Consommation d'énergie (KWh/jour)	0,929
((KWh/an)	339
Classe énergétique selon norme eurpéenne	A
Pouvoir de congélation (kg/24h)	4
Autonomie de fonctionnement (h)	20
Intensité de courant électrique nominale (A)	1,1
Niveau de bruit Lc (dB)	38
Poids (kg)	66
Nombre de compresseurs	1

Mise en marche de l'appareil

Livraison, désemballage

Faites livrer l'appareil dans son emballage d'origine, en position verticale, et respectez les signalisations sur l'emballage.

Après chaque livraison, laissez reposer l'appareil durant 2 heures sans le mettre en marche.

Désemballez l'appareil et vérifiez s'il n'y a pas de traces d'endommagements. Si oui, signalez-les immédiatement à l'endroit où l'appareil a été acheté. Gardez l'emballage endommagé.

Nettoyage

Retirez les bandes adhésives et tout autre élément

qui maintiennent les éléments amovibles à l'intérieur de l'appareil.

Lavez l'intérieur de l'appareil à l'eau tiède additionnée d'un détergent doux. Utilisez un tissu moelleux.

Après le nettoyage, séchez l'intérieur soigneusement.

Emplacement de l'appareil

La température ambiante influence la consommation électrique et le bon fonctionnement de l'appareil.

Pour son bon fonctionnement, il est impératif de respecter les températures ambiantes du local où doit être placé l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour laquelle il est prévu.

Classe climatique	Température amblante
SN	+10 ...+32 °C
N	+16 ...+32 °C
ST	+18 ...+38 °C

Si la température ambiante du local baisse au-dessous de la limite inférieure, la température de l'espace réfrigérant peut passer au-delà de la température protocolaire.

Si la température ambiante du local passe au-delà de la valeur supérieure indiquée, cela se traduit par la prolongation du temps de fonctionnement du compresseur, la perturbation du dégivrage automatique, la température croissante de l'espace réfrigérant, ainsi que par la consommation d'énergie accrue.

Mettre les distanceurs qui se trouvent dans le sachet des composants aux coins derrière et supérieur de l'appareil.

Dévisser un peu les vis, mettre les distanceurs sous les vis et visser les vis.

Lors de son emplacement, veillez à ce que l'appareil soit de niveau et d'aplomb. Vous pouvez le régler à l'aide des 2 pieds réglables qui se trouvent en bas sur l'avant de l'appareil.

Placez votre appareil loin d'une source de chaleur (rayons solaires, chauffage ou cuisinières).

Si l'installation proche d'une source de chaleur est inévitable, observez les distances latérales minimales suivantes :

Si, avec des cuisinières à gaz ou électriques, il n'est pas possible d'observer une distance minimale de 3 cm, une plaque isolante incombustible d'une épaisseur de 0,5 à 1 cm doit être placée entre les deux appareils. - Avec des poêles à mazout et à charbon la distance doit être de 30 cm, leur déperdition de chaleur étant plus importante.

La configuration de l'appareil permet de le pousser à fond contre le mur.

Lors de l'installation de l'appareil, il est indispensable d'observer les distances minimales selon la

figure :

A : en cas d'emplacement direct sous un élément B : en cas d'emplacement libre

Changement de direction de l'ouverture de la porte

Si le lieu de l'emplacement ou bien la maniabilité de l'appareil rend nécessaire, il est possible de changer la direction de l'ouverture de la porte : de droite à gauche.

Les appareils sont commercialisés avec une direction de l'ouverture de droite par défaut.

Procéder en suivant les figures et les instructions suivantes :

• Pour procéder aux opérations suivantes, on vous conseille d'appeler en aide une autre personne qui tiendra les portes de l'appareil en sécurité pendant l'opération.
• Mettre l'appareil hors tension. Ouvrir les portes et démonter (a, b) le support double en dévissant les 2 vis (c) (figure 2).

Enlever (a, b, c) le support double de la porte en l'écartant progressivement du réfrigérateur et en inclinant doucement toutes les deux portes. N'oubliez pas d'enlever aussi (figure 2) l'écarteur en plastique qui se trouve au-dessous du support de la porte (b). Enlever la porte du réfrigérateur en la tirant doucement vers le bas. Enlever la porte du congélateur en la tirant doucement vers le haut. - Débouchez le bouchon qui se trouve sur le top de la porte du réfrigérateur et rebouchez-le sur l'autre côté. Débouchez le bouchon qui se trouve sur le top de la porte du congélateur et rebouchez-le sur l'autre côté.

• Dévissez la fiche du support supérieur de la porte du réfrigérateur (d), et puis revissez-la sur l'autre côté (figure 1). Enlevez les bouchons qui se trouvent sur la partie basse de l'appareil (u) (figure 3).
• Démontez le support inférieur de la porte (e) en dévissant ses vis (s) et puis montez-le sur l'autre côté (figure 3).

• Enlevez la fiche du support inférieur de la porte (f) et sa rondelle (h), puis refichez-la dans l'autre trou du support inférieur de la porte.
• Rebouchez les bouchons (u) sur l'autre côté.
• Enlevez les têtes de cache (3 unités) du double support de la porte du côté gauche (n, k) et remettez-les sur l'autre côté (figure 2). Ciblez la fiche (m) du double support de la porte dans le trou du côté gauche de la porte du congélateur (figure 2).
• Remontez la porte du congélateur sur la fiche inférieure du support de la porte (f) (figure 3).
• Mettez la porte du réfrigérateur sur la fiche du support supérieur de la porte (d), puis en inclinant doucement les portes, ciblez la fiche du double support de la porte (m) dans le trou de la porte du réfrigérateur.
• Portes ouvertes, fixez le double support de la porte sur le côté gauche en utilisant les 2 vis (c). N'oubliez pas l'écarteur en plastique qui se trouve au-dessous du support de la porte (b). Faites attention à ce que le rebord des portes soit parallèle à celui du côté de l'appareil.
• Mettez l'appareil à sa place, mettez-le de niveau, puis mettez-le sous tension.

Si vous ne pouvez pas procéder aux opérations indiquées ci-dessus vous-même, veuillez appeler l'atelier-service de la marque le plus proche. Les opérateurs feront professionnellement le changement de direction de l'ouverture contre rémunération.

Branchement électrique

Branchez l'appareil uniquement à un réseau de tension alternative de 230 V et de fréquence de 50 Hz.

Ne connectez la fiche secteur que dans une prise secteur possédant une protection contre les contacts accidentels (contact de suture). Si vous ne possédez pas une prise convenable, faites appel à un technicien qui établira la prise nécessaire.

Cet appareil répond aux spécifications des directives suivantes :

• 73/23 CEE - 73/02/19 (Directive basse tension) et ses amendements en vigueur
• 89/336 CEE - 89/05/03 (Directive CEM) et ses amendements en vigueur. 96/57 CE - 03/09/96 (Directive concernant les exigences en matière de rendement énergétique) et ses amendements ultérieurs

Temps de stockage (1)

Le temps et la manière de stockage des aliments frais

Aliments	Temps de stockage en jour							Mode et matériel d'emballage
	1	2	3	4	5	6	7
viandes crues	X	X	X	X	X			sachet en feuille hermétiquement fermé
viande bouillie	X	X	X	X	X	X		pot couvert
viande cuite	X	X	X	X	X			pot couvert
hachis de viande cruie	X							pot couvert
hachis de viande cuite	X	X	X	X				pot couvert
charcuterie, saucisse	X	X	X	X				sachet en feuille, papier paraffiné
poisson fraîche	X	X	X					sachet en feuille hermétiquement fermé
poisson bouillie	X	X	X	X				pot couvert
poisson cuite	X	X	X	X	X			pot couvert
conserve de poisson ouverte	X	X	X					pot couvert
poulet vidé	X	X	X	X	X	X		sachet en feuille hermétiquement fermé
poulet rôti	X	X	X	X	X	X		pot couvert
puole vidée	X	X	X	X	X			sachet en feuille hermétiquement fermé
puole bouillie	X	X	X	X	X			pot couvert
canard, oie vidé, frais	X	X	X	X	X	X		sachet en feuille hermétiquement fermé
canard, oie rôti	X	X	X	X	X	X	X	pot couvert
beurre dans emballage ouvert	X	X	X	X	X	X	X	dans l'enveloppe original
beurre enveloppée	X	X	X	X	X	X	X	dans l'enveloppe original
dans l'enveloppe original	X	X	X	X	X			dans l'enveloppe original
crème fraîche	X	X	X	X				dans verre
crème double	X	X	X	X	X	X	X	dans verre
fromage (dur)	X	X	X	X	X	X	X	feuille en-aluminium
fromage (à pâte molle)	X	X	X	X	X	X	X	sachet en feuille
fromage blanc	X	X	X	X	X	X	X	sachet en feuille
oeuf	X	X	X	X	X	X	X
épinard, oseille	X	X	X	X				sachet en feuille
petits.POIS, haricots verts	X	X	X	X	X	X	X	sachet en feuille
champignon	X	X	X	X	X			sachet en feuille
carotte	X	X	X	X	X	X	X	sachet en feuille
piment vert	X	X	X	X	X			sachet en feuille
tomate	X	X	X	X	X	X	X	sachet en feuille
chou	X	X	X	X	X	X	X	sachet en feuille
fruits trop périsables(fraise,framboise)	X	X	X	X	X			sachet en feuille
fruits	X	X	X	X	X	X	X	sachet en feuille
conserves de fruit ouvertes	X	X	X	X	X			pot couvert
gâteaux à la crème	X	X	X	X				pot couvert

Légende :

X : temps de stockage normal ; x : temps de stockage possible (seulement des marchandises sûrement fraîches)

Temps de stockage (2)

Temps de stockage de marchandises congelées

Marchandise	dans l'espace normal +2 - +7 °C	dans le compartment de condensation à 4 étolles, -18 °C
Légumes: haricots verts, petits pois, légume mixte, maïs, courge	1 jour	12 mois
Plat préfabriqué: plats avec viande, avec garniture, légume en nature	1 jour	12 mois
Plat préfabriqué: fillet en roulade, jambonneau rôti, plat en gelée	1 jour	6 mois
Plats de pomme de terre, pâtes alimentaires: purée de pomme de terre, pomme frite, bouette, gnocchi	1 jour	12 mois
Potages: bouillon, soupe d'haricot vert, soupe de petits pois	1 jour	6 mois
Fruits: cerise, griotte, crème de fruit, purée de marrons	1 jour	12 mois
Viandes: poulet, canard, oie, poisson en fillet, thon	1 jour	5 mois
	1 jour	6 mois
Glace, crème à la glace	1 jour	3 semaines
