Bevor Sie Ihr Gerät anschließend in Betriebnehmen,lesen Sieitte zuerst die Gebrauchsanleitung durch, die Sicherheitschinweise und wichtige Informationen enthalt.

Nur so konnen Sie das Gerät sicher und zuverlässig nutzen und werden viel Freude daran haben.

Folgende Zeichen werden ihren halten, sich in der Gebrauchsanleitung better zurecht zu finden.

Sicherheitsvorschriften

Die Warnungen mit thisem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes

Wichtige Hinweise und Informationen

Umwelthinweise

Bei diesen Symbol finden Sie Tips zur Lagerung von Lebensmitteln

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Produkte schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Products erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

Wichtige Hinweise für ihre Sicherheit 29

Allgemeine Sicherheitsvorschriften 29

Für die Sicherheit ihrer Kinder 29

Sicherheitsvorschriften für die Inbetriebnahme......29

Informationen fur Sicherheitsvorschriften von

Isobutan. 29

Zum Betrieb des Gerätes 30

Allgemeine Informationen 30

Bedienungselemente des Gerätes 30

So bedieren Sie Ihr Gerät 31

Inbetriebnahme 31

Einstellung des Temperaturreglers 31

Die benutzung des Kuhlgerats 31

Einlagerungsemphelungen fur den

Kuhlbereich 31

Lagerzeit und Kuhltemperatur für verschiedene

Lebensmittel. 31

Gebrauch des Gefrierraumes 31

Einfrieren 31

Lagerung im tiefkuhlgerat 32

Eiszubereitung 32

Wichtige Informationen und Ratschlage 32

Tips und Hinweise 32

So konnen Sie Energie sparen 32

Geräte und Umgebung 33

Instandhaltung 33

Abtauen 33

Regelmäßige Reinigung 34

Außer Betrieb gesetztes Gerät 34

Fehlerbeseitigung 34

Lampenwechsel 34

Wenn etwas nicht Funktioniert. 34

Zu Händen von Inbetriebnahmer 36

Technische Daten. 36

Inbetriebnahme 36

Transport, Auspacken 36

Reinigung 36

Aufstellungsord 36

Wechsel des Turanschlags 37

Elektrischer Anschluß 38

Lagerzeittabelle (1) 39

Lagerzeittabelle (2) 40

Die Electrolux-Gruppe ist der weltweit große Hersteller von gas- und strombetriebenen Geräten für die Kühre, zum Reinigen und für Forst und Garten. Jedes Jahr verkauf die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kuhlschranke, Herde, Waschmaschinen, Staubsauger, Motorsägen und Rasenmaher) mit einem Wert von rund 14 Mrd. USD.

！

Wichtige Hinweise für ihre Sicherheit

Allgemeine Sicherheitsvorschriften

• Sollen Die Ihr Gerät einmal weitergeben worden, vergessen Sieitte nicht die Gebrauchsanleitungen dazuzulegen.
• Sie haben ein Gerät für den Haushalt erworben, und es sollte auch nur zur Lagerung von Lebensmitteln gebraucht werden.
  Wartungen und Reparaturen (einschließlich Verbesserung und Austausch der Netzeitung) nur durch eine autorisierte Werkstatt durchführten lacken. Für Reparaturen dürfen nur Original-Ersatzteile benutzt werden, anderenfalls konnte Ihr Gerät beschädigt oder Sie selbst verletzt werden.
• Ihr Gerät ist nur vom Netz getretenn, wenn Sie den Netzstecker aus der Steckdoseziehen. Deshalb ziehen Sie vor Reparaturen, Reinigungen oder Abtauen den Netzstecker aus der Steckdose. Wenn die Steckdose schwer zu erreichen ist, direhen Sie die Sicherung hersa.
• Es ist verboten, das Netzkabel zu verlangern!

• Bitprufen, dass das Netzkabel nicht von der Geräterückseite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhitzen und einen Brand verursachen.

• Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr!
  Den Netzstecker nie am Kabel aus der Steckdoseziehen, besonder wenn das Gerät aus der Nische gezogen wurde. Eine Beschäftigung des
  -Netzkbabels kann Kurzschluss,Feuer und/oder Stromschlag verursachen.

• Ein beschädigtes Netzkabel muß durch eine qualifierte Fachkraft oder vom Kundendienst ersetzt werden.
• Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken. Stromschlag- und Brandgefahr!
• Ohne der Abdeckblende der Innbeleuchtung dar das Gerat nicht in Betrieb gesetzt werden!
• Die Innerwände sind kurzempfindlich, deshalb sollenn Sie beim Reinigen die Eiskratzer oder andere spitzen Gegenstände benuten.
• Achten Sie darauf, daß keine Flüssigkeiten mit dem Temperaturregler, bzw. der Beleuchungsarmatur in Berührung kommt.
• Das Eis kann Verletzungen verursachen wenn Sie das Eis sofort konvumieren.
  Das gefrorene Lebensmittel nach dem Luftauen damit noch nochmals gefroren werden diessole baldmoglichst aufgebraucht werden.
• Im Falle derchneggfrorenen Lebensmittelbefolgen Sie immer die Vorschriften des Herstellers.
• Es ist verboten, das Abtauen mit einem elektrischen Heizgerat oder chemischen Material zu beschleunigen!
• Bewahren Sie keine heihen Töppe in unmittelbarer Höhe der Kunststoffeile des Gerätes auf.
  Lagernie Sibe keine entflammbaren Gase und Flüssigkeiten im Gerat- es besteht Explosionsgefasert.
• Im Gefrierraum führen keine kohlensäurehaltigen Getränke in Flaschen eingelagert werden.
• Kontrollieren und reinigen Sie regelmäß den Tauwasserablauf. Im Fall einer Verstopfung kann das Tauwasser nicht abflüllen, dies konnte eine vorzeitige Beschäftigung des Gerätes verursachen.

Für die Sicherheit ihrer Kinder

• Ihr Kinder sollenn nicht mit den Klebebändern und Verpackungsmaterialien des Gerätes speieren, da Lebensgefahr durch Ersticken besteht!
  Das Gerät sollte ausschließlich von Erwachsenen bedient werden. Achten Sie darauf, daß ihre Kinder mit dem Gerät oder deren Bedienungselementen nicht playen.
• Sollte das Gerät am Ende seine Lebensdauer außer Betrieb gesetzt werden, so ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Anschlußkabel durch (möglichst nah am Gerät) und montieren Sie dieTür ab. Dadurch verhindern Sie, daß sich spielende Kinder selbst einsperren oder einen Stromschlag erleiden.
  Das Gerät darv von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sichereilst, dass sie sich den Gefahren des Gebrauchs bewusst sind. Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielten können.

Sicherheitsvorschriften für die Inbetriebnahme

• Stellen Sie das Gerät mit der Rückseite an die Wand. Die Wärme abgebenden Teile (Kompressor und Verflüssiger) sollen die Wand nicht berühren.
• Bevor Sie das Gerät verschiben, sollte der Netzstecker aus in der Steckdose genommen sein.
• Beim Aufsichten des Gerätes achten Sie darauf, daß es nicht auf das Anschlußkabel gestellt wird.
• Achten Sie auf ausreichende Belüfung des Gerätes. Nicht ausreichende Belüfung hatte eine Erwärung des Gerätes zufolge. Um Ihr Gemäß die erforderliche Belüfung zu sichern, befohlen Sie bereits die Hinweise für die „Inbetriebnahme des Gerätes".

Informationen für Sicherheitsvorschriften von Isobutan

Warning

Ihr Gerat enthalt im Kaltkreislauf Isobutan (R 600a); bei thisem Stoff besteht Feuer- und Explosionsgefahr.
- Belülfungsöffringen der Geräteverkleidung oder des Aufbaus von Einbaumöbern nicht beschreiben.
Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfohlenen benutzten.
Kuhlkreislauf nicht beschädigen.
Keine elektrischen Geräte innerhalb des Lebensmittellagerräumes betreiben, die nicht vom Hersteller freigegeben sind.

Um Personen- und Sachschäden zu vermeiden, halten Sie sich an die Sicherheitsvorschriften der Gebrauchsanleitung. Für Schäden infolge von Nichtbeachtung dieser Vorschriften haftet der Hersteller nicht.

Zum Betrieb des Gerätes

Allgemeine Informationen

Sie haben eine „Kuhl-Gefrierkombination mit einem kuhlenden Kompressor" erworben, in dem sich der Gefrierbereich unter befindet. Der Gefrierbereich ist vom oben anliegenden Kuhlbereich vollig getrennt und mit einer eigenen Tur versehen.

Dementsprechend ist Ihr Gerät für die Lagerung von gekühnten bzw. tiefgeforenen Lebensmittel, Einfrieren

von Waren (Mengen sind in der Gebrauchsanleitung angegeben) und zur Eiswürfelzubereitung geeignet.

Das Gerät entspricht den Normen der auf dem Typschild angegebenen Klimaklasse unter Berücksichtigung der Dort aufgeführten Temperatur.

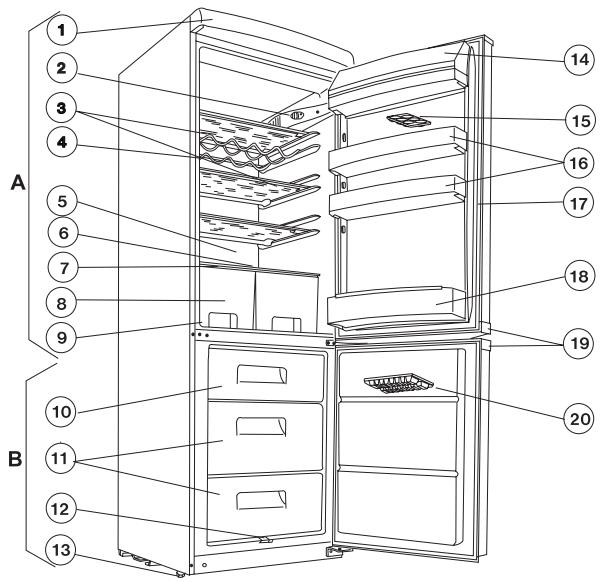

Bedienungselemente des Gerätes

A-Kuhlgerat
B-Tiefkuhlgerat

1. Abdeckplatte
2. Beleuchungsarmatur
3. Glasregale
4. Drahtregale für Flaschenaufbewährung
5. Kuhlfläche
6. Schmelzwassersammler
7. Glasregal
8. Obstfacher
9. Datenschild
10. Tiefkuhlfach
11. Lagerfach(fächer) mit Korb

12. Schmelzwasserabfluss

13. Verstellbare FüBe

14. Deckel Butterfach
15. Eierbehälter
16. Turregal
17. Turdichtungsprofil
18. Flaschenregal
19. Tügriffe
20. Eisplatte
21. Kondensator
22. Schmelzwasserableitung
23. Distanzhalter
24. Verdamperttablet
25. Verdichter
26. Rollen

So bedieren Sie Ihr Gerät

Inbetriebnahme

Setzen Sie die Zubehörteile in den Kühlschrank ein und stecken Sie den Netzstecker in die Steckdose.

Das Gerät konnen Sie mit Hilfe des Temperaturreglers, der sich unter dem Deckel im Dachrahmen befindet, einschalten, bzw. die Temperatur durch Drehen des Drehschalters im Uhrzeugersinn einstellen.

Naheres über die Einstellung siehe im folgenden Kapitel.

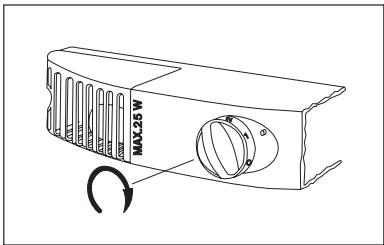

Einstellung des Temperaturreglers

Je nach Einstellung unterbricht der Temperaturregler den Betrieb des Geräts für kürzere oder länger Zeit, setzt es anschließend wieder in Betrieb und sorgt so für die gewünschte Temperatur.

Je naher die Einstellung bei "Maximum" liegt, desto intensiver wird gekuhl't. Wird mit dem Drehknopf des Temperaturreglers eine mittlere Einstellung gewählt (zwischen "Minimum" und "Maximum"), so konen im Gefriergerät -18^ und im Kühlerat +5^ erreicht werden. Die mittlere Einstellung reicht für den tätiglichen Gebrauch aus.

Die Temperatur im Inneren des Kuhlgerats wird nicht nur durch die Stellung des Temperaturreglers, sondern auch durch die Umgebungstemperatur, die Häufigkeit der Türoeffnung und die Menge der frisch eingelagerten Lebensmittel, usw. beeinflusst.

Auf hochster Stufe kann es vorkommen, dass der Verdichter - bei erhöhter Belastung, z.B. im Falle von Sommerhitze - im Dauerbetrieb lauft. Das ist für das Gerät nicht schädlich.

Die benutzung des Kuhlgeräts

i For die richtige Kuhlung ist eine Luftzirkulation im Inneren des Kuhlgerats erforderlich. Daher sollent Sie den Spalt hinter den Gitterablagen nicht mit Papier, Tabletts usw. abdecken.
i Stellen Sieittekeine warmen Speisen im Kuhlgerat ab,lassen Sie die Speisen erst auf Zimmertemperatur abkühlen.Damittanne eine unerwunische Reifbildung vermieden werden.
Die Speisen können den Geruch anderer Speisen übernehmen, thereof sollen Sie die Lebensmittel im geschlossenen Gefäß oder in Zellophan, Alufolie, Fettpapier oder Plastikofie verpackt in den Kühlschrank stellen. In thisem Falle

bleibut der ursprüngliche Feuchtgkeiten gehalt der Lebensmittel erhalten, das eingelagerte Gemüse trocknet z.B. selbst nach mehreren Tagen nicht aus.

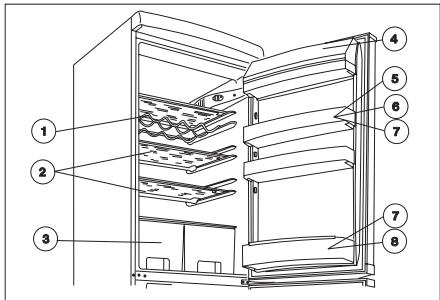

Einlagerungsempfehlungen für den Kühlfbereich

Bei Einlagerung der verschiedenen Lebensmittel beachten Sieitte die nebenstehende Abbildung:

1. Desserts, Torten, fertige Speisen, Lebensmittel im Behälter, frisches Fleisch, Aufschnitt, Geträne
2. Milch, Milchprodukte, Lebensmittel im Behälter
3. Obst, Gemüse, Salat
4. Butter, Kase
5. Eier
6. Joghurt, u.a.
7. Kleine Flaschen, Getränke
8. GroBe Flaschen, Getränke

Lagerzeit und Kuhltemperatur für verschiedene Lebensmittel

Informationen über Lagerzeit und Kühltemperatur entnen Sieitte der Tabelle „Lagerzeit" am Ende der Gebrauchsanleitung.

Da die Lagerzeit in erster Linie von der Frische des zu kühlenden Lebensmittels bzw. seiner vorherigen Wervendung abhängt, ist sie in thisem Rahmen nicht eindeutig zu bestimmen. Deshalb sind die angegebenen Daten ledigious als Orientierungspunkte zu verstehen.

Wenn Sie die gekauften tieftegekühnten Lebensmittel nicht sofort aufbrauchen, können Sie zum Auftauen einen Tag lang im Kuhlbereich these Types lagern.

Gebrauch des Gefrierraumes

Einfrieren

Das Gerät ist zum Einfrieren der auf dem Datenchild angegebenen Mengen von frischen Nahrungsmitteln ausgelegt. Das Einfrieren von Lebensmittelnephemn Sieitte nach den entsprechenden Vorbereitungen wie folgt vor.

Stellen Sie den Drehknopf des Temperaturreglers in die mittlere Position.

DE

Stellen Sie die bereits früher tieffegrorenen Lebensmittel - oder einen Teil davon - von der oberen Ablage in die andere(n) Ablage(n). Legen Sie die frischen Lebensmittel in der obersten Ablage so ab, dass ausreichend Platz für die Luftzirkuluation bleibt. Wenn in der oberen Ablage noch eingefrorene Lebensmittel verbleiben, stellen Sie diese in den hinteren Teil der Ablage ab und achten Sieitte darauf, dass die frischen Lebensmittel das Gefriergut nicht berühren.

Lassen Sie das Gerät über ca. 24 Stunden in der beschieden Weise laufen.

Stellen Sie den Drehknopf des Temperaturreglers nach Ablauf der 24 Stunden in die gewünschte Position oder让他们 Diego in der mittleren Position, welche den Anforderungen des tätiglichen Gebrauchs meistens gerecht wird.

Wenn Sie die vom Hersteller angegebene Menge einfrierten möhten, entfernen Sieitte die oberste Ablage aus dem Gefriergerat und legen Sie die frischen Lebensmittel unmittelbar gleichmäßig verteil auf die Kühfläche.

Esistnichtempfehlenswert,denDrehknopf des TemperaturereglersinahohorePosition(z.B. auf Maximum)zustellen.DieGefrierzeitknothedadurchwar verkurzt werden，dieTemperaturdesnormalen Kuhbereichs wurdedadurchchodushunter 0^ sinken, waszumEinfriererdortaufbewahrtenSpeisenund Getrankefuhrenwurde.

Frieren Sie niemals große Mengen an Lebensmitteln gleichzeit ein, als im Kapitel "Technische Daten" angegeben ist, weil der Gefriervorgang dann nicht mehr einwandfrei ablaufen kann und dadurch die Qualität der Lebensmittel beim Auftauen beeinträchtigt wird (Geschmacks- und Aromaverluste, Beschädigungen, usw.).

i Unterlassen Sie möglichst die Eiserstellung während des Einfrierens, weil dadurch der Gefriervorgang beeinträchtigt wird.

Lagerung im tiefkuhlgerät

Die tiefgefrorenen Nahrungsmittel sollen nach Beendigung des Gefriervorganges in den vorhandenen (1 oder 2) Tiefkuhlflächern gelagert werden. Dadurch kann im Gefrierfach der Platz für weitere Gefriervorgänge gesichert werden. Die bereits eingelagerten Nahrungsmittel werden so durch erneute Gefriervorgänge nicht beeinträchtigt.

Müssen großere Mengen an Nahrungsmitteln untergebracht werden, können die Tiefkuhlfacher - mit Ausnahme des untersten Faches - entfern und die Waren unmittelbar auf die Kuhlfläche gestellt werden.

i Beim Kauf von bereits tiefgefrorenen Waren müssen unbedingt die auf der Verpackung angegebenen Lagerzeiten beachtet werden. Hinsichtlich der Lagerung von selbst eingefrorenen Waren finden Sie die entsprechenden Hinweise auf dem an der Tur des Gerätes angebrachten Ratgeber. Die Symbole zeigen die jeweiligen Nahrungsmittel, die Zahlen die jeweils maxi-male Haltbarkeitsdauer in Monaten an.

Die Lagerung der schockgeforenen "Tiefkuhlprodukte" ist nur dann unbedenklich, wenn diese bis zum Zeitpunkt der Einlagerung im Tiefkuhlgrat nicht einmal minimal aufgetaat worden sind.

Die bereits angetauten Tiefkuhl- oder schockgeforenen Produkte sollenn nicht erneut eingeforen, sondern baldmöglichst verzehrt werden.

Eiszubereitung

Füllen Sie die beigelegte Eiswurfelschale mit Wasser auf und legen Sie sie ins Gefrierfach. Die Zubereitungszeit kann dadurch verkurzt werden, daß der Temperaturregler auf die maximale Temperatur einstellt wird. Vergessen Sie nicht, nach der Eiswurfelzubereitung den Temperaturregler wieder zugruckzustellen.

Zum Gebrauch der Eiswurfel die Eiswurfelschale kurz unter Wasser halten, die Schale sanft drehen oder leicht schlagen. Festgefrorene Eiswurfelschalen sind vorsichtig zu losen. Auf keinen Fall spitze Gegenstände oder Messer gebrauchen, da sonst das Kältesystem beschädigt werden kann.

Wichtige Informationen und Ratschlage

• Die Ablagegitter im Kuhlbereich sind hohenverstellbar. Beim Öffnen der Tur in einem 90^ Winkel latent sich die Ablagegitter hersausziehen und in der gewünschten Höhe wieder einsetzen.
• Nach dem Öffnen und Schlieben der Gefrierraumtur entstehen wegen der tiefen Temperatur ein Vakuum. Wenn Sie nach dem Schlieben die Tur erneut öffnen wollen, warten Sie 2-3 Minuten bis der Druck ausgegliedchen wird.
• Ihr Tiefkuhlkost erfordert eine gemeinsame Lagetemperatur von -18 °C. Eine höhere Temperatur reduziert die Haltbarkeit Ihres Gefriertgut.
• Überzeugen Sie sich möglichst jeder Tag von der einwandfrei Funktion des Gefrierbereiches, um eventuelle Funktionstörungenrechtzeitig zu merken und damit ein Verderben der tiefgekühnten Lebensmittel zu vermeiden.

Tips und Hinweise

In thisem Abschnitt erhalten Sie nutzliche Hinweise zur Einsparung von Energie sowie zum Umweltschutz.

i

So konnen Sie Energie sparen:

• Vermeiden Sie es, das Gerät an einem Ort, welche starker Sonnenstrahlung ausgesetzt ist, oder in der Höhe von Wärmspendern aufzustehen.
• Achten Sie auf gute Luftung von Kondensatoren und Verdichter. Daher sollte der Weg für die frei Luftzirkulation nicht verspirtt werden.
• Bewahren Sie die Nahrungsmittel in gut schliebenen Gefäßen oder in Folie verpackt auf, um so überflüssige Reinführung zu vermeiden.

• Vermeiden Sie es, die Türen für längerere Zeit oderunnötg zu öffnen.

• Warme Speisen sollenen nur dann im Kühlerat abgestellt werden, wenn sie bereits auf Zimmertemperatur abgekühlt sind.

• Der Kondensator muss immer sauber gehalten werden.

Geräte und Umgebung

Sie haben ein Gerät erworben, dessen Kälte- und Isolierkreislauf umweltverträglich ist und damit die Ozonschicht der Erde in keinerlei Weise beschäftigt.

Sollte Ihr Gerät am Ende seiner Lebensdauer aus ihrem Haushalt entfernt werden,ephmen Spermullannahstellenden Ihr Gerät entgegen, und entsorgen bzw. wiederverwerten seine verschiedene Teile umweltverträglich.

Informationen über Spermullannahmostellen erhalten Sie bei den städtischen Ämtern.

Die niederverwendbaren Teile des Gerätes sind mit thisem Zeichen gekennzeichnet.

Instandhaltung

Abtauen

Zum Betrieb des Gerätes gehört es auch, dass aus einem Teil der im Kühlbereich auftretenden Feuchtigkeit Reif-bzw. Eisschichten bilden.

Die dicke Reif- bzw. Eisschicht hat eine isolerende Wirkung und beeinträchtigt so die Kühlleistung, was zur Erhöhung der Temperatur im Kühbereich und zu erhöhtem Energierverbrauch führt.

Bei dieser Gerätotyp erfolgt das Abtauen der Kühflächen vollig automatisch, ohne jegliche äußere Einwirkung. Der Temperaturregler unterbricht in regelmäßigen Abständen für kürzere oder längerere Zeit den Betrieb des Verdichters - bzw wird auch der Kühlorgang unterbrochen - und im Inneren des Gerätes steigt die Temperatur aufgrund der Temperaturbelastung über 0^ und der Abtauvorgang beginnnt. Errecht die Oberflächentemperatur der Kühflächen +3 bis +4°C, setzen der Temperaturregler das System automatisch wieder in Betrieb.

Das Schmelzwater fliebt durch die Kanäle in den Aufgangbehälter oberhalb des Verdichters und verdampft durch die Wärmeabgabe des Verdichters.

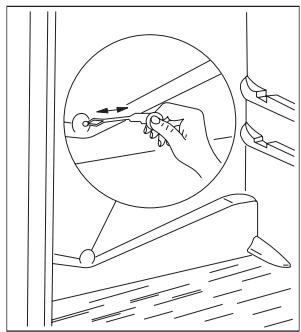

Beachten Sieitte,dassie Abflussoffnung fur das Schmelzwasser regelmäß zu überprüfen und zu reigen ist, da im Falle einer Verstopfung das angesammelte Schmelzwasser in die Isolierung des Gerätes eindringt und dort mit der Zeit zu Betriebsfehlern führen kann.

Die Reinigung der Öffnung des Ableitkanals führen Sie mit dem mitgelieferten und auf der Abbildung dargestellen Rohrreiniger vor. Der Rohrreiniger sollte in der Abflussöffnung aufbewahrt werden.

Ein typischer Fall für die Verstopfung der Ableitkanalöffnung tritt dann auf, wenn in Papier eingewickelte Produkte in den Kühlschrank gestellt werden und diese mit der Rückwand des Kühlgereutes in Berührung kommt und anfrieren. Wenn das Produkt gerade zu dieser Zeitpunkt entmernt wird, reibt das Papier, gelamt in den Ableitkanal und führt zu dessen Verstopfung.

Gehen Sieittebei der Einlagerung von in Papier verpackten Waren besonders umsichtig vor,um eine Verstopfung zu vermeiden.

Im Falle von erhöher Beanspruchung, z.B. bei extremer Sommerhütze, kann es vorkommen, dass der Kühlschrank vorübergehend im Dauerbetrieb lauft und das automatische Abtauen in dieser Zeit nicht Funktioniert.

Es ist keine Fehlfunktion, wenn nach Ablauf des Abtau-Zyklus keine Eis-bzw. Reiffleckchen an der Rückwand des Kuhlschrankz zurückbleiben.

Das Gefriergerät kann nicht mit einer automatischen Abtaufunktion ausgestellt werden, da die tiefgefrorenen und tiefgekühnten Produkte die Tautemperatur nicht vertragen.

Daher können petite Reif- oder Eisbildungen mit Hilfe des mitgelieferten Kunststoffspatels halten.

Ist die Reif- oder Eisschicht so dick, dass diese nicht mehr mit Hilde des Kunststoffspatelts entfernt werden kann, müssen die Kuhlstabe abgetaut werden. Die Häufigkeit hangt von der Nutzungsf intensität ab (im allgemeinen 2-bis 3mal pro Jahr).

Nehmen Sie die gefrorenen Waren aus dem Gerät heraus und legen Sie diese in einen mit Papier oder Stoff ausgelegten Korb und lagern Sie alles möglichst an einem kühlen Ort, oder lagern Sie die Waren in einen anderen Kühlschrank um.

Ziehen Sie the Netzstecker aus der Steckdose und unterbrechen Sie die stromzufahr für seine Geräteile.

Öffnen Sie die Türen der beiden Gerätele und nehmen Sie die Reinigung des Kühlerats gemäß Kapitel "Regelmäßige Reinigung", die Wartung und Reinigung des Tiefköhlerats hingegen entsprechend der folgenden Vorgaben vor:

DE

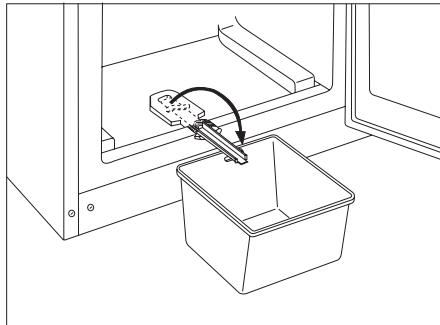

Zum Zweck der Ableitung des Schmelzwassers aus dem Gefriergerät entnahmen Sie das unter mittig angebrachte Ausflusselement und stecken Sie diese umgekehrt - wie abgebildet - wieder auf. Stellen Sie eine Schale oder eine Schüssel unter das Ausflusselement zum Auflangen der Flüssigkeit.

Steen Die das Ausflusselement nach Beendigung des Abtauvorganges wieder in die ursprüngliche Position zurück.

Die abgebildete Schale ist kein Zubehör zum Gerät!

Nach dem Abtauen und dem Abfluss des Schmelzwassers sollen Sie die Oberflächen trocknen.

Stecken Sie den Netzstecker wieder in die Steckdose und lagern Sie die Nahrungsmittel wieder in das Gerät ein.

Es ist ratsam, das Gerät für eine Minute auf hochster Betriebsstufe laufen zu lassen, um so schnell wie möglich die entsprechende Kühltemperatur für die Lagerung zu erreichen.

Regelmäßige Reinigung

Achtung: Vor der Reinigung Gerät abschalten und Netzsteckerziehen!

Zweckmäßig ist es, den Kuhlbereich alle 3-4 Wochen mit lauwarmem Wasser abzuwaschen und trocken zu wischen (die Reinigung des Gefrierbereiches erledigen Sie am besten gemeinschaft mit dem Abtauen).

Verwenden Sie bei der Reinigungitte keine Scheuermilch oder Seite.

Die Turdichtung waschen Sie am besten mit klarem Wasser ab und wischen sie anschließend trocken. Nach der Reinigung konnen Sie den Netzstecker in die Steckdose stecken.

Ein-bis zweimal jährlich sollen Die auf der Rückseite des Gerätes den Staubbelag am Kondensator entfernen und die Aufgangschale auf dem Kompressor sauber machen.

Außer Betrieb gesetztes Gerät

Sollten Sie Ihr Gerät längerere Zeit nicht brauchen, gehen Sie wie folgt vor:

Trennen Sie das Gerät vom Netz.

Nehmen Sie die Lebensmittel Heraus.

Reinigen Sie das Gerät auf die eben geschilderte Weise.

Lassen Sie die Turen offen, um Geruchsbildung zu vermeiden.

Fehlerbeseitigung

Lampenwechsel

Ist die Glühlampe für die Innbeleuchtung ausgebrann, so können Sie das Auswechseln wie nachfolgend beschrieben selbst vornehmen:

Unterbrechen Sie die Stromzufuhr zum Gerät.

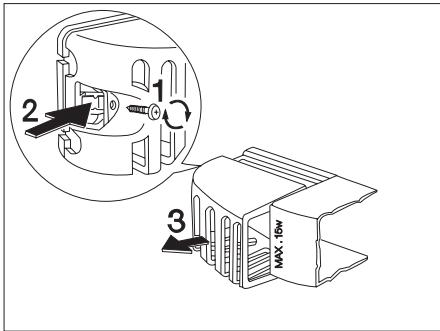

Entferen Sie die Festigungsschraube der Abdeckung (1).

Drücken Sie, wie auf der Abbildung zu sehen ist, die hinteren befindliche Zunge (2) und entfernen Sie die Abdeckung in Pfeilrichtung (3), die Lampe kann danach ausgewechselt werden (Typ: T25 230-240 V, 15 W, Fassung E14).

Setzen Sie die Abdeckung nach dem Lampenwechsel wieder ein, bis sie einrastet, drehen Sie die Schraube wieder ein und schlieben Sie die Stromzufuhr an. Durch das Fehlen der Beleuchung wird der Betrieb des Gerätes nicht beeinträchtigt.

Wenn etwas nicht Funktioniert

Bei allen elektrischen Geräten konnen Störungen auftreten, zu deren Beseitigung Sie nicht unbedingten den Kundendienst bereitsigen. In der{nachsten Tabelle wollen wir Ohnen über diese Störungen ein paar Hinweise geben, damit Sie von überflüssigen Reparaturkosten verschont bleiben.

Wir machen Sie darauf aufmerksam, daß bei jedem arbeitenden Kompressor-Aggregat Gerausche auftreten, die teils vom laufenden Motor, teils vom Kätemittel, das durch die Rohre strömt, herrhufen. Das ist kein Fehler, sondern anhangig der Aktion des Gerätes.

Wir möchten Sie noch einmal darauf aufhinweisen, daß das Kühlaggregat nicht ununterbrochen laufen muß. Wenn der Thermostat es also abschaltet, und das Kälteaggregat nicht in Betrieb ist, so bleibt die Stromversorgung dennoch gewährleistet. Berühren Sie nicht die stromführten den Teile des Gerätes solange Ihr Gerät an das Stromnetz angeschlossen ist!

Problem	Mögliche Ursachen	Lösungen, Tips
Kühlraum ist zu warm.	Kühltemateratur ist falsch eingestellt.Zu große Menge Frischware wurde auf einem eingelagert.Speisen waren nicht richtig abgekühlt Tür ist nicht richtig verschlossen.	Temperaturreglerhigher einstellen.Kontrillieren, ob die Tür rechtig geschlossenist.Höhere Einstellung vormehmen.
Gefrierbereich ist zu warm.	Eingestellte Temperatur ist zu niedrig.Tür ist nicht richtig verschlossen.Zu große Menge Frischware wurde auf einem eingelagert.Die einzufrürenden Lebensmittel liegen zu nicht aneinander.	Kontrillieren, ob die Türrechtig verschlossenist.Kleinere Menge einlagern.Mehr Freiraum zwischen den Produktenlassen.
Wasser fließt in den Kühlbereich.Wasser fließt auf den Boden.	Eine)völignormale Funktion.Während der Abtauvollautomatik taut die Reifschicht auf der Rückwand ab.Wasserablauf ist verstopf.Wasser wird durch die eingelegte Ware am Abfließen gehindert.Die Tauwasserabführung mündet nicht in die Auffangschele auf dem Kompressor.	Reinigung des Wasserablaufes.Die Lebensmittel sollenn nicht mit der Rückwand in Berührung kommt.Zurücklegen den Tauwasserabführung in die Auffangschele.
Erhöhte Reif- und Eisschichtsbildung	Nicht jeder Ware ist richtig verpackt.Die Turen schlieben nicht richtig.Der Temperaturregler ist zu hoch eingestellt.	Überprüfen und ändern Sie ggf. die Verpackung der Lebensmittel.Kontrillieren Sie, ob die Turen gut verschlüssen sind.Niedrigere Einstellung vormehmen.
Der Kompressor lauft ununterbrochen.	Der Temperaturregler ist zu hoch eingestellt.Die Turen sind nicht richtig verschlossen.Zu große Menge frische Ware wurde auf einem eingelegt.Warme Speisen wurden eingelegt.Lagern Sie die Ware dem Absatz „Einlagerungsemphelfungen für den Kühlbereich" entsprechend ab.	Niedrigere Einstellung vormehmen.Kontrillieren Sie, ob die Turen gut ver-schlossen sind.Nach einigen Stunden die Temperatur erneut kontrillieren.Speisen auf Zimmertemperatur abkühlenlassen.Wasser fließt innerhalb des Kühlbereiches auf der Rückwand.
Gerät außer Betrieb.Es funktionieren weder Kühlung, noch Beleuchtung.	Der Netzstecker ist nicht richtig in die Steckdose eingesteckt.Die Sicherung ist ausgebrannt.Der Temperaturregler ist nicht eingeschaltet.Im elektrischen Netz ist ein Fehler entwicklen.	Kontrillieren Sie die Verbindung.Tauschen Sie die Sicherung aus.Setzen Sie Ihr Gerät gemäß dem Abschnitt „Inbetriebnahme" in Betrieb.Lassen Sie mit einem Elektriker das ganze Netz kontrillieren.
Das Gerät ist zu laut.	Unebenheiten im Boden sind durch Unterlegen nicht ausgeglichen worden.	Kontrillieren Sie, ob alle 4 Fuß stabil auf dem Boden stehen.

Wennthese HinweiseKeineErgebnissebringen,bitte denKundendienstbenachrichtigen.

Zu Handen von Inbetriebnahmer

Technische Daten

Modell	ZRB 634S
Füllraum brutto (l)	Kühlerat: 226Gefriererat: 110
Füllraum netto (l)	Kühlerat: 2239Gefriererat: 2
Breite (mm)	595
Höhe (mm)	1750
Tiefe (mm)	632
Energieverbrauch(kWh/24 h)(kWh/Jahr)	0,929339
Energieklasse nach EU-Norm	A
Gefrierleistung (kg/24 h)	4
maximale Lagerzeitraum bei Betriebsstörung (h)	20
Nennstromstände (A)	1,1
Geräuschpegel Lc (dB)	38
Gewicht (kg)	66
Anzahl der Verdichter	1

Inbetriebnahme

Transport, Auspacken

Das Gerät sollte stehend und in Originalverpackung transportiert werden.

Nach jedem Transport muß das Gerät zur Beruhigung des Kältekreislaufes ca. 2 Stunden ruhig stehen, bevör es eingeschalt wird.

Prufen Sie zunachst, ob das Gerät unbeschädigt angeliefert wurde. Sollen Sie Schäden feststellen, benachrichtigen Sie umgehend den Handler, bei dem Sie das Gerät gekauft haben. In thisem Falle bewahren Sie das Verpackungsmaterial auf.

Reinigung

Entfernen Sie alle Klebebänder und sonstige Elemente, die im Gerät die einzelnen Zubehörteile fixieren.

Reinigen Sie das Gerais innen mit lauwarmem Wasser und mildem Handspulmittel. Verwenden Sie dazu ein weiches Reinigungstuch.

Trocknen Sie nach der Reinigung das Innere des Gerätes.

Aufstellungssort

Die Umgebungstemperatur beeinfusst den Energieverbrauch des Gerätes und den entsprechenden Betrieb.

Bei der Auswahl des Aufstellungsortes sollenn Sie berücksichtigen, dass das Gerät entsprechend der in der Tabelle aufgeführten Klimaklasse, gemäß den unterstehenden Umgebungstemperaturgrenzwerten betrieben wird.

Klimaklasse	Umgebungstemperatur
SN	+10 ... +32 °C
N	+16 ... +32 °C
ST	+18 ... +38 °C

Sinkt die Umgebungstemperatur unter den Mindestwert, kann die Temperatur im Kühraum des Gerätes über die vorgeschriebene Temperaturmarke steigen.

Übersteigt die Umgebungstemperatur den Maximalwert, zeit sich das in der verlangerten Betriebsdauer des Verdichters, in Betriebsstörungen beim automatischen Abtauen, erhöht Innentemperatur bzw. erhöhtem Energieverbrauch.

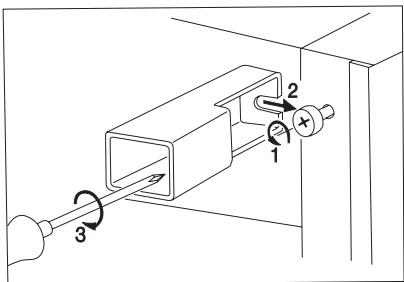

Montieren Sie die in dem Beutel der Zubehörteile befindlichen Distanzhalter an den hinteren oberen Ecken des Geräts!

Lockern Sie die Schrauben, legen Sie die Distanzhalter unter die Schrauben und zieren Sie anschließend die Schrauben erneut fest!

Achten Sieitte bei der Aufstellung des Kuhlgerats darauf, dass es waagrecht steht. Die waagrechte Lage konnen Sie mit Hilfe der beiden, vorn unterhalb des Gerätebodens angebrachten, verstellbaren Beine einstellen.

Stellen Sie das Gerät nicht an Orten mit hoher Sonneneinstrahlung bzw. in der Nähe von Ofen oder Herd auf.

Ist es wegen der Raumeinteilung dennoch erforderlich, das Gerät unmittelbar in die Höhe des Herdes aufzustellen, beachten Sieitte folgende Mindestabstände:

Stehen beim Gas- oder Elektroherd weniger als 3 cm Abstand zur Verfugung, muss zwischen den Geräten eine mindestens 0,5 bis 1 cm dicke, nicht brennbare Isolierplatte angebracht werden.
- Bei Öl- oder Kohleöfen muss der Abstand 30 cm betragen, da deren Wärmeabgabe höher ist.

Das Kuhlgrät ist so konstruiert, dass es auch dann betriben werden kann, wenn es bis zum Anschlag an die Wand gestellt wurde.

Bei der Aufstellung des Kühlergates müssen die dargestellen Mindestabstände eingehalten werden.

den:

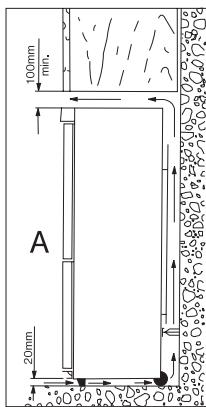

A: Aufstellung unterhalb eines Wandschrankes

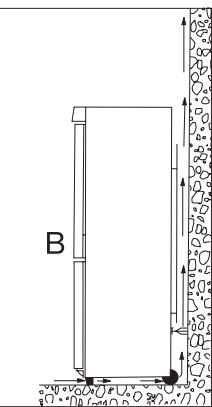

B: Freistehend

Wechsel des Turanschlags

Wenn der Turanschlag aus räumlichen Gründen (Aufstellort oder Bedienbarkeit) gewechselt werden muss, besteht die Möglichkeit, den Turanschlag von rechts auf links umzubauen.

Die handelsüblichen Geräte werden mit Turanschlag rechts montiert.

Nehmen Sieitte den Wechsel des Turanschlags in der Reihenfolge der nachstehenden Beschreibung und Abbildungen vor:

• Für die Ausführung der nachstehenden Schritte ist die Mitwirkung einer zweiten Person erforderlich, die die Türen des Kuhlgeräts während der Montage sicher festhalt.
• Ziehen Sie den Netzstecker des Geräts aus der Steckdose.
• Öffnen Sie die Türen und demontieren Sie den doppelten Turhalter (a, b) durch Herausschrauben und Entfernen der beiden Schrauben (c) (Abb. 2).

• Entfermen Sie den doppelten Turhalter (a, b, c) aus dem Schrankkorper durch leichtes Kippen bisher Turen. Vergessen Sie nicht, auch den Kunststoff-Distanzhalter (b) unter dem Turhalter herauszunehmen (Abb. 2).
• Nehmen Sie die Tur des Kühlbereichs durch vorsichtiges Ziehen nach unten ab.
• Nehmen Sie die Tur des Gefrierbereichs durch vorsichtiges Ziehen nach oben ab.
• Nehmen Sie den Blindstopfen (oben auf der Tür des Kühlbereichs) herself und setzen Sie diesen auf der anderen Seite wieder ein.
• Nehmen Sie den Blindstopfen (oben auf der Tür des Gefrierbereichs) Heraus und setzen Sie diesen auf der anderen Seite wieder ein.

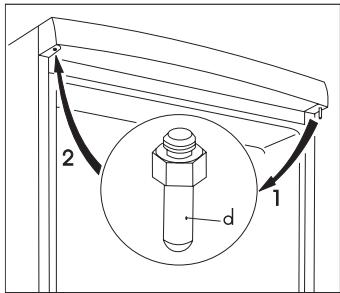

• Schrauben Sie die obere Turgangel (d) des Kühlbereichs hereus und schrauben Sie diese auf der anderen Seite wieder ein (Abb. 1).
• Entfermen Sie die im unteren Teil des Gerätes befindlichen Blindstopfen (u) (Abb. 3).
• Montieren Sie durch Herausschrauben der Schrauben (s) den unteren Turhalter (e) ab und montieren Sie diesen auf der gegenüberliegenden Seite wieder an (Abb. 3).

• Montieren Sie den Bolzen (f) und die Distanzscheibe (h) des unteren Turhalters ab und setzen Sie diese in die andere Bohrung des unteren Turhalters wieder ein.
• Montieren Sie die Blindstopfen (u) auf der gegenüber liegenden Seite wieder an.
• Nehmen Sie die linksseitigen Abdeckstüfe (n, k, 3 Stück) des doppelten Turshalters hersaund stecken Sie diese auf der anderen Seite wieder ein (Abb. 2).
• Stecken Sie den Bolzen (m) des doppelten Turhalters in die linke Bohrung der Tur des Gefrierbereichs ein (Abb. 2).
• Setzen Sie die Tur des Gefrierbereichs auf die unter Türangel (f) auf (Abb. 3).
• Setzen Sie die Tur des Kühlbereichs auf die obere Tūrangel (d) auf und setzen Sie den Bolzen des doppelten Tūrhalters (m) nach leichtem Kippen der Tur in die Bohrung der Tur des Kühlbereichs ein.
• Öffnen Sie die Türen und befestigen Sie den doppelten Türhalter mit den beiden Schrauben (c) auf der linken Seite. Vergessen Sie damit nicht, den

Kunststoff-Distanzhalter (b) unter dem Turhalter wieder einzubauen. Achten Sie darauf, dass die Turkanten mit dem Rand der Seitenwand des Geräts parallel sein mussen.

• Stellen Sie das Gerät wieder auf seinen ursprünglichen Aufstellort, nivillieren Sie es und stecken sie den Gerätestecker in die Steckdose.

Falls Sie die hier beschriebenen Umbauschritte nicht selbst vormenmen möchten, rufen Sieitte die nachstegelegene Fachwerkstatt an. Der Monteur wird den Umbau gegen Entgelt fachgerecht durchführren.

Elektrischer Anschluß

Das Gerät kann nur an ein, mit einer 230 V Nennspannung und 50 Hz Nennfrequenz versehene Netz mit Wechselspannung angeschlossen werden.

Das Gerät muß an eine vorschfristsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Lassen Sie sich gegebenenfalls - von einem qualifizierten - Elektriker in der Höhe des Kühlschranks eine Schutzkontaktsteckdose vorschfristsmäßig installieren zu halten.

Cedes Gerat entspricht der EG-Richtlinie Niederspannung
73/23 EWG - 73/02/19 - und Elektromagnetische Verträglichkeit
89/336 EWG - 89/05/03 in der jeweils aktuellen Fassung.
- 96/57 EEC - 96/09/03 (Energieeffizienzrichtlinie) und nachfolgende Neufassungen

Lagerzeittabelle (1)

Dauer und Art der Lagerung frischer Lebensmittel im Kühlschrank

Lebensmittel	Lagerzeit in Tagen							Art der Verpackung
	1	2	3	4	5	6	7
Rohes Fleisch	X	X	x	x	x			Gefrierbeutel, luftdicht verpacken
Fleisch (gekocht)	X	X	X	x	x	x		Frischhaltebox
Fleisch (gebraten)	X	X	X	x	x			Frischhaltebox
Hackfleisch (roh)	X							Frischhaltebox
Hackfleisch (gebraten)	X	X	x	x				Frischhaltebox
Aufschnitt, Bockwurst	X	X	x	x				Beutel, Klarsichtsfolie
Fisch (frisch)	X	x	x					Beutel, luftdicht verpacken
Fisch (gekocht)	X	X	x	x				Frischhaltebox
Fisch (gebraten)	X	X	x	x	x			Frischhaltebox
Fischkonserve, angebrochen	X	x	x					Frischhaltebox
Hähnchenteile, frisch	X	X	X	x	x	x		Beutel, luftdicht verpacken
Hähnchen, gebraten	X	X	X	x	x	x		Frischhaltebox
Hühnerteile, frisch	X	X	x	x	x			Beutel, luftdicht verpacken
Huhn, gekocht	X	X	x	x	x			Frischhaltebox
Gänse-, Ententeile, frisch	X	X	X	x	x	x		Beutel, luftdicht verpacken
Gans, Ente gebraten	X	X	X	X	x	x	x	Frischhaltebox
Butter, nicht angebrochen	X	X	X	X	X	X	X	in Originalverpackung
Butter, bereits angebrochen	X	X	x	x	x	x	x	in Originalverpackung
Milch (Tüte)	X	X	X	x	x			in Originalverpackung
Sahne	X	X	x	x				in Becher
Saure Sahne o.ä.	X	X	X	X	x	x	x	in Becher
Hartkase	X	X	X	X	X	X	X	Alufolie
Weichkase	X	X	X	X	x	x	x	Beutel
Quark	X	X	X	X	x	x	x	Beutel
Eier	X	X	X	X	X	X	X
Spinat, Sauerampfer	X	X	x	x				Beutel
Erbsen, Bohnen	X	X	X	X	x	x	x	Beutel
Pilze	X	X	x	x	x			Beutel
Möhren, Spargel	X	X	X	X	X	X	X	Beutel
Grüne Paprika	X	X	x	x	x			Beutel
Tomate	X	X	X	X	X	X	X	Beutel
Kohlarten	X	X	X	X	X	x	x	Beutel
Schnell verderbliches Obst (z.B. Erdbeere, Himbeere)	X	X	X	x	x			Beutel
Sonstiges Obst	X	X	X	X	x	x	x	Beutel
Angebrotene Obstkonserve	X	X	X	x	x			Frischhaltebox
Desserts, Torten	X	X	x	x				Frischhaltebox

Symbolerklarung:

X Übliche Lagerzeit
x M ogliche Lagerzeit (bezieht sich nur auf vollkommen frische Ware)

Lagerzeittabelle (2)

Lagerzeit tiefgekühler, eingefroner Lebensmittel

Lebensmittel	Im normalen Kühlbereich +2 - +7 °C	Im 4 Sternen Gefrierfach: - 18 °C
Gemüse:
grüne Bohnen, grüne Erbsen, Mais, wasserhaltige, rohe Gemüse (z.B. Kürbis)	1 Tag	12 Monate
Fertige Speisen:
Fleischgerichte, Eintöppe	1 Tag	12 Monatee
Fertige Speisen:
Rinderhack, Eisbeingulasch, Sülze usw.	1 Tag	6 Monate
Kartoffeln- und Nudelingerichte:
Kartoffelpüree, Knödel, Nockeln, Pommes Frites	1 Tag	12 Monate
Suppen:
Fleischsuppe, Bohnensuppe, Erbsensuppe	1 Tag	6 Monate
Obstsorten:
Sauerkirsche, Kirsche, Stachelbeere, Obstreme, Kastanienpüree usw.	1 Tag	12 Monate
Fleisch:
Geflügel (Hähnchen, Gans, Ende) und ihre Teile,	1 Tag	5 Monate
Fisch	1 Tag	6 Monate
Eiscreme, Eis	1 Tag	3 Wochen
