Type de produit	Réfrigérateur combiné
Capacité totale	300 litres
Type de froid	Froid statique
Dimensions approximatives	H 185 cm x L 60 cm x P 65 cm
Poids	70 kg
Classe énergétique	A+
Niveau sonore	40 dB
Fonctions principales	Réfrigération, congélation, éclairage LED
Entretien et nettoyage	Nettoyage intérieur régulier, dégivrage manuel
Pièces détachées et réparabilité	Disponibilité de pièces détachées standard
Sécurité	Verrouillage de porte, respect des normes de sécurité électrique
Compatibilités	Compatible avec les accessoires de réfrigération standard
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - ZRB634FW ZANUSSI

Pourquoi mon réfrigérateur ZANUSSI ZRB634FW ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous que les portes ferment bien et qu'il n'y a pas d'obstruction empêchant la circulation de l'air. Si le problème persiste, le compresseur pourrait être en panne.

Comment dégivrer mon ZANUSSI ZRB634FW ?

Pour dégivrer, débranchez l'appareil et retirez tous les aliments. Laissez la porte ouverte pour permettre au givre de fondre. Essuyez l'eau avec une éponge une fois le givre complètement fondu.

Que faire si mon réfrigérateur émet un bruit anormal ?

Vérifiez si l'appareil est bien de niveau et stable. Les bruits peuvent également provenir de la circulation du réfrigérant. Si le bruit persiste, contactez un technicien.

Les lumières de mon réfrigérateur ZANUSSI ZRB634FW ne s'allument pas. Que faire ?

Vérifiez si l'appareil est bien branché et si le fusible est intact. Si tout semble en ordre, il se peut que l'ampoule soit grillée et nécessite un remplacement.

Comment nettoyer l'intérieur de mon réfrigérateur ZANUSSI ZRB634FW ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Mon réfrigérateur dégage une odeur désagréable. Que faire ?

Vérifiez si des aliments périmés sont présents et nettoyez l'intérieur. Vous pouvez également placer un bol de bicarbonate de soude à l'intérieur pour neutraliser les odeurs.

La porte de mon réfrigérateur ZANUSSI ZRB634FW ne ferme pas correctement. Que faire ?

Assurez-vous qu'aucun objet ne bloque la porte. Vérifiez les joints de porte pour des déchirures ou de la saleté. Si nécessaire, nettoyez ou remplacez les joints.

Comment régler la température de mon réfrigérateur ZANUSSI ZRB634FW ?

Utilisez le thermostat intégré pour ajuster la température. Consultez le manuel de l'utilisateur pour connaître les réglages recommandés pour votre modèle.

MODE D'EMPLOI ZRB634FW ZANUSSI

Réfrigérateur
congélateur

Avant l'installation et l'utilisation de l'appellér nous给您 conséliens de procéder à la lecture complète du mode d'emploi contenant des prescriptions de sécurité, des informations importantes et des consélis. En respectant les prescriptions du mode d'emploi l'appellér fonctionnera convenablement et à votre satisfaction.

Les symboles utilisés:

Prescriptions de sécurité

Les prescriptions et cautions de ce symbole servent à la protection de l'appareil et de votre personne.

Important instructions et informations

Informations pour la protection de I'environnement

Conseils pratiques

Vous trouverez ici des conseils pratiques concernant les alimentes et leur stockage.

Le symbole sur le produit ou son emballage indique que ce produit ne peut ettre traite comme dechet menager. Il doit plutotetre remis au point de ramassage concerne, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est elimine correctement, vous favorise la prevention des consquences négatives pour l'environnement et la santhe humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtaining plus de details sur le recyclage de ce produit, veillez pren-dre contact avec le bureau municipal de toute region, sua service d'elimination des déchets menagers ou le magasin ou vous aze achete le produit.

Sommaire

Informations importantes de la sécurité 16

Prescriptions generales de sécurité 16

Prescriptions de sécurité pour l'enfants. 16

Prescriptions de sécurité 16

Prescriptions de sécurité pour isobutane 16

A I'attention de I'exploiteur 17

Informations generales 17

Description de I'appareil, les parties principales ..17

Commandedel'appareil. 18

Mise en service 18

Réglage de la température, reglage 18

Utilisation de l'appareil réfrigérateur 18

Stockage dans le réfrigérateur. 18

Temps et temperature de stockage des alimentés. 18

L'utilisation du concélateur 18

Congélation 18

Conservation dans le compartment
congeleur . 19

Preparation du glacon 19

Renseignements et conseilles utiles 19

Idées et suggestions 19

Commentéconomiser d'énergie 19

Armoire et environnement 20

Entretien 20

Degivrage 20

Nettoyage régulier 21

Appareil hors d'usage 21

Dépannage 21

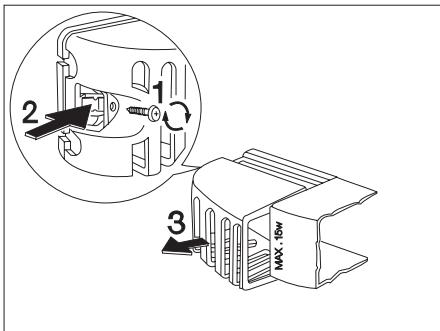

Replacement de I'ampoule d'éclairage. 21

Siquelque chose ne fonctionne pas. 21

A l'attention de la personne qui mettra en

service I'appareil 23

Ca characteristiques techniques. 23

Mise en marche de I'appareil 23

Livraison, désemblage 23

Nettoyage 23

Empalcement de l'appareil. 23

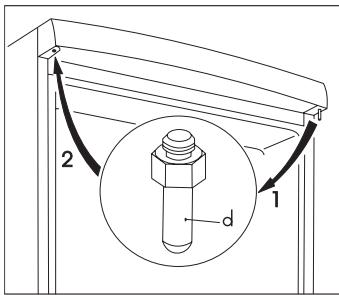

Changement le sens d'ouverture des portes...24

Branchementélectrique 25

Temps de stockage (1) 26

Temps de stockage (2) 27

"Le Groupe Electrolux est le premier fabricant mondial d'appareils de cuisine, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (teils que réfrigerateurs, cusinières, lave-linge, aspirateurs, tronconiennes, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards de dollars US dans plus de 150 pays à travers le monde."

Informations importantes de la sécurité

Prescriptions générales de sécurité

• Conservé ce mode d'emploi qui doit suivir l'apparil au cours de déménagement ou en cas de changement de propriété.
  L'appareil n'est concu qu'au stockage des produits alimentaires dans les conditions normales de menage et selon les prescriptions de ce mode d'emploi.

• Uniquement un atelier qualifié et autorisé par la fabrique peut exécuter les entretiens périodiques et les réparations, y compris la réparation et le changement du cable électrique. Pour une réparation n'utilise que des pieces de rechange livrées par la fabrique. Un cas contraire peut cause l'endommagement de l'apparéil ou autres dégats matériels ou personnes.
  L'appeel n'est hors tension que si la fiche de courant est retirée de la prise. Tout jours retireze la fiche de la prise avant le nettoyage, I'entretien ou le déglement de I'appeel (Ne tirez jamais la fiche par le cable). Dans le cas où la prise est difficilement accessible mettez I'appeel hors tension en déconnectant le réseau.
  Il est interdit de rallonger le cable.
  Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.

• Ne placez pas d'objets lourds ou l'appareil sur le cable d'alimentation (risque de court circuit et incendie).

• Ne débranchez pas l'appareil en tirant sur le cable, particulièrement lorsque l'appareil est tiré de son emplacement.

• Si le cable d'alimentation est endommagé ou écrase peut causeur un court circuit, un incendie et/ou une électrocution.
• Important: En cas de dommage du cable d'allimentation, il ne doit être remplaced que par un professionnel qu'il.
• Si la prise murale est mal fixée, ne branchez pas l'appareil (risque d'électrocution ou incendie
• Il est interdir de faire fonctionner l'appareil si la calotte de lampe n'est pas mise.
  N utilisez pas des outils pointus, coupants ou durs au cours du nettoyage, du degélement ou à l'enlèvement des alimentés congeles ou du bac à glaçon. Vous risquez d'abirmer le système réfrigerant.
• Evitez la pénetration du liquide au régulateur de température ou dans le système de l'éclairage.
• Vous risquez des engelures si vous consommez du glaçon et de la glace immédiatement après les sortir du compartment de conglération.
• Ne rencongelez des alimentes une fois dégelés, consommez les le plus vite possible.
• Suívez attentivement les instructions du producteur concernant le temps de conservation des produits congelés (Mirelite).
• Il est interde d accelérer le degellement en utilisant de chauffage électrique ou des produits chimiques.
• Evitez qu'un potCHAUD touche les parties en plastique du réfrigerateur.
• Ne stockez pas de gaz ou de liquide combustible dans l'apparemil, vous risquè une explosion.
• Ne mettez pas des boissons en bouteille ou des boissons gazeuses ainsi que des compotes dans le compartment de conglération.
• Vérifiez et nettoyez systématiquement l'orifice d'écoulement de l'eau de dégèle se produit durant le dégèle. En cas d'un engorgement l'eau de dégèle accumulée peut causeur un dégat prématuré de l'appareil.

Prescriptions pour 1 enfants

de

sécurities

• Ne laissiez jamais les enfants jouer au matériel d'emballage. La feuille en plastique peut cause asphyxie.
  L'appareil doit être manipulé par femmes. Ne laissez pas les enfants jouer à l'appareil ou à ses parties de réglage.
• Si vous terminez d'utiliser l'appareil, retireze la fiche secteur de la prise, coupez le cable de raccordement (le plus-Proche de I'appareil) et demontez la porte de I'appareil. Ainsi il devient possible d'éviter que les enfants subissant de I'électrocution ou un asphyxie dans I'appareil.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.

Prescriptions de sécurité

• Posez l'apparéil contre le mur pour éviter le risque de tout contact avec les parties chaudes (compresseur, condenseur) et prévenir les brûlures éventuelles.
• Avant le déplacement de l'appareil retirez la fiche de la prise secteur.
  Veiliez à ce que le cable électricne ne reste pas coincide sous l'appareil au cours de sa mise en place.

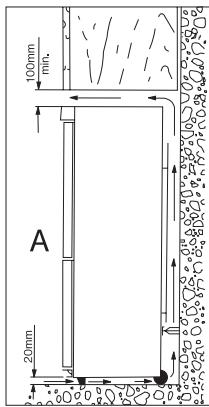

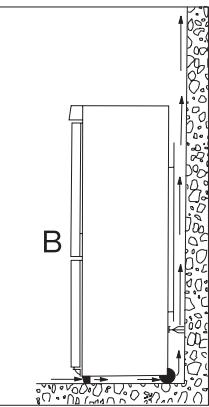

  Assurez un courant d'air suffisant pour l'apparéil pour évitier son surchauffe. Suivez attentivement les instructions de la mise en service.

Prescriptions pour isobutane

de

sécurities

Mise en garde

L'isobutane (R 600a) constitue l'agent réfrigérant de l'appareil, qui est plus intensément inflammable et explosif.
- Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l' apparéil ou dans la structure d'encastrement.
- Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommendés par le fabricant.
- Ne pas endommager le circuit de réfrigération.
- Ne pas utiliser d'appareils électriques à l'intérieur du compartment destiné à la conservation des denrées, à moins qu'ils ne soient du type recommendé par le fabricant.

Respectez les prescriptions du mode du mode d'emploi au point de vue de la protection de la vie et des biens.

A I`attention de I`exploitaire

Informations generales

L'appellation officielle de l'appareil: combination de réfrigerateur-congélateur en partie sans gel (freefrost) avec un compresseur, la partie congélateur placée en bas'. A part les services ordinaires, l'appareil a une partie congélateur tout à fait séparée de l'autre partie de l'apparéil, ayant aussi une porte séparée. En conséquence, l'appareil est donc propre à y stocker des produits alimentaires réfrigerés ou congelés, il est pro

pre à y congelez une quantité de produits indiquées dans l'instruction générale et faire de la glace.

L'appareil satisfait aux normes de différentes classes de climat selon les zones de température respectives.

Le code, "lettre" de la classe de climat est indiqué sur la plaque de signalisation.

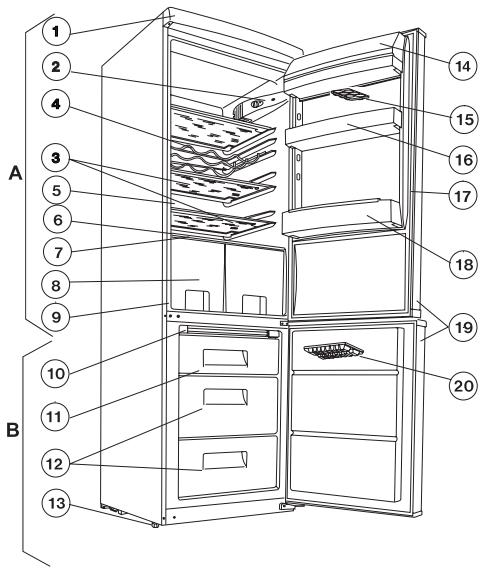

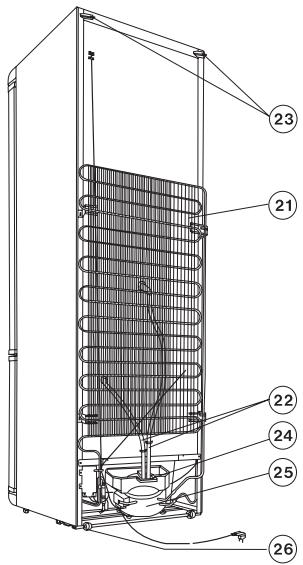

Description de l'appareil, les parties principales

A - Refrigerateur
B-Congélateur

1. Couvercle, commandes et témoins
2. Lumières
3. Rayonnage vitré
4. Clayette bouteilles
5. Plat congélateur
6. Collectionneur de gel fondu
7. Rayon vitré
8. Panier
9. Plaque signalétique
10. Grille d'airation
11. Compartment(s) avec paniers
12. Compartiment de congélation avec panier

13. Pieds régibles

14. Couvercle du beurrier

15. Plateau à alveoles pour les oeufs
16. Rayon de porte
17. Etanchement de porte
18. Stockage bouteilles
19. Poignées
20. Plateau à gaçons
21. Condenseur
22. Tuyau d'écoulement
23. Distanceur
24. Plat de vaporisateur
25. Compresseur
26. Roulettes

FR

Commande de I'appareil

Mise en utilisation

Mettre les accessoires dans le réfrigé

rateur puis connecter la fiche dans la prise.

Par le régulateur de température qui se trouve dans la boite d'éclairage du réfrigerateur, vous pouvez démarrer l'appareil et régler la température en tournant le bouton dans le sens des aiguilles d'une montre. Voir le point suivant pour le réglage.

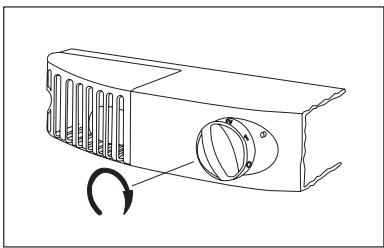

Réglage de la température, réglage

Le régulateur de température, en raison de son réglage, arrête automatiquement pour une durée plus ou moins longue le fonctionnement de l'appareil et le redémarre, en assurant ainsi la température souhaïée.

Plus le régulateur est-Proche a la position maximale, plus la réfrigeration est intensive. Si le bouton de régulation de la températe occupe une position moyenne (entre minimum et maximum), cela fait -18^ dans le congela-teur et +5^ dans le réfrigerateur. Cette position moyenne est adequate pour l'utilisation quotidienne.

A part la position du régulateur de température, la température ambiente, la fréquence de l'ouverture des portes de l'appareil, la quantité des alimentés frais qu'on vient d'ymetre, etc. influencient également la température interne de l'appareil.

i Au degré maximal en cas de charge importante, p.ex. en période caniculaire le compresseur pourra fonctionner sans discontinu. Ce mode de fonctionnement n'abfimera pas l'apparell.

Utilisation de l'appareil réfrigérateur

iLe refroidissement adequat de l'appareil necessite une circulation d'a rccute a l'intérieur. Veuillez donc ne jamais couvir de papier ou de plateau I'espace libre derriere le fond des clayettes.
Afin d'éviter le glavage inutille, attendéze le complét refroidissement des préparations avant de les stocker.
Avant demettrelesaliments dans l'appareil, enfermez-lez dans des recipients ou emballezles en feuilles d'aluminium,de polyéthylene, de rilsan, etc. de maniere à éviter le transfert des odeurs ou le desschement.Para exemple,les légumes ainsi emballés gideront leur fraîcheur pendants plusieurs jours.

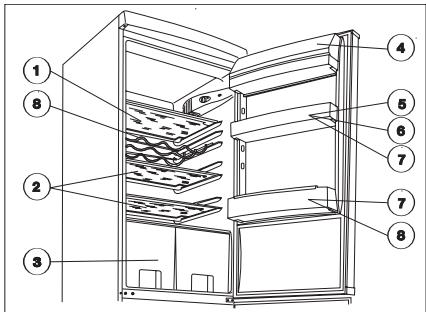

Stockage dans le réfrigérateur

Nous vous conseillons de prendre en considération la figure pour le rangement des alimentés différents:

1. Pâtisseries, plats préparés, alimentés en pot, viandes fraîches, characterues, boissons,
2. Lait, produits laitiers, alimentés dans pots
3. Fruits, legumes, salads
4. Fromages, beurres
5. Oeufs
6. Yaourts, crèmes fraîches
7. Petites bouteilles, rafraichissements
8. Grandes bouteilles, boissons

Temps et température de stockage des aliments

Voir le tableau Température de stockage concernant la durée de stockage des alimentés à la fin de ce mode d'emploi.

Il est impossible de prédéterminer le temps de stockage des alimentés car ce temps dépendra de la fraîcheur et de la manipulation des alimentés refroidis. Pour cela les temps ne sont données qu'en titre d'orientation.

Ne voulant pas utiliser les alimentés achetés en état congelez vous pouvez les stocker durant env. un jour (Jusqu' à leur dégeléré).

L'utilisation du congelateur

Congélation

L'appareil est adapté à la condélation de la quantité de produits alimentaires frais indiquée sur la plaque de spécification. Àprous une préparation ajustée, congeler les produits alimentaires de la façon suivante.

Tournier le bouton du régulateur de température dans la position moyenne.

Replacing les alimentés déjà congeçés ou une partie de ceux-ci du compartmentement supérieur dans l'autre compartment ou compartments. Placer les alimentés frais dans le compartmentement supérieur, laisser de la place suffisante pour la circulation d'air. Si vous laissez des alimentés déjà congeçés dans le compartment

supérieur, replacez-les dans la partie arrivere du compartment. Faites attention a ce que les alimentes fais ne touchant pas les alimentes deja congelés.

Faire fonctionner l'appareil ainsi pendant à peu après 24 heures.

24 heures passées, returnez le bouton du régulateur de température dans la position qui vous convient ou bien laissez-le dans une position moyenne. Cette position garantit un pouvoir de réfrigeration normal.

Si vous souhaitez congelez la quantité conseillée par le producteur, enlevez le compartment supérieur et placer les alimentés frais directement sur la surface réfrigérante, en les y répartissant régulièrement.

Il n'est pas conseilé de tourner le bouton du régulateur de température dans une position plus haute (p.ex. dans la position maximale). Quoiqu'on puisse diminuer le temps de congélation par cette méthode, cela peut aussi baisser durablement la température du réfrigerateur au-dessous de 0^ qui gèlerait les alimentés et boissons y stockés.
Ne jamais congefer plus d'allments que le pouvoir de condensation indique dans la "Specification technique", sinon la condensation ne sera pas parfaite, et après la décongélation se produit de différentes alterations (perte de saveur, d'arôme, destructions, etc.).
Si possible, ne pas faire de glace pendant la conge lation, puisque le glacage diminue le pouvoir de conge lation.

Conservation dans le compâtiment congélateur

Une fois la congélation terminée, il est conseilé de replacer les alimentents congélés du compartmentement supérieur du congélateur dans le bac ou les deux bacs de stockage disponibles et assurer ainsi de la place pour une nouvelle congélation. Une congélation intermédiaire n'abîme pas les produits stockés.

Si vous souhaitez introduire une plus grande quantité d'aliments dans le congelateur, vous pouvez enlevez les bacs, à l'exception du bac inférieur, et placer les aliments directement sur la surface réfrigerante.

Pour les produits congeles achetés, respectez toujours la durée de conservation indiquée sur l'emballage. Concernant les denrées congeles par vous-même, vous trouvrez des conseils de conservation sur l'intérieur de la porte du compartmentement congeLATeur. Les symboles indiquent les différents alimentés, tandis que les chiffres la durée de conservation maxi-male en mois.
Le stockage des produits "surgelés"En'est fiable que sils ne s'était décongelés avant la mise dans le congealateur même pas pour quelques minutes. Un produit décongelé doit être consommé dans le plus bref lié et ne jamais être recongelé.

Préparation du glaçon

Pour la préparation de glaçon replissez de l'eau le bac à glacon et placez le dans le compartment de condélation. Il est possible de réduire le temps de préparation du glaçon par l'humidification de la base du bac ou bien par l'intensification du refroidissement. Àpès avoir terminé la préparation n'oubliez pas de remettre le régulateur du refroidissement!

Pour sorting les cubes de glace faites couler de l'eau sur le bac et tordez le légrement. N'utilise pas couteau ou autres objets metalliques pour faire sorting le bac gelé contre le compartment, vous risquez d'abimer le système réfrigérant.

Rensignements et conséilles utiles

• Nous vous attirons l'attention que la répartition des tablettes est changeable qui augmente considérablement la disponibilité de l'espace normal de refroidissement. Le changement de la place des tablettes est possible en ouvrant la porte à 90^ .
• En ouvrant et ensuite refermant la porte un espace d'air rarefiede produitt a l'intérieur del'appareil causé par la température basse. Attendez quelques minutes après la fermeture de la portec-si vous pouvez la rouvir - pour que la tension interieure s'égalise.
• Faites attention à ce que l'appareil fonctionne toutes dans la position du régulateur dans laquelle la température interieure ne monte jamais au dessus de -18 °C, car une température plus haute peut causer une altiération des alimentés congelés.
  Assurez you quotidiennement du fonctionnement sans faillie du congelatateur pour le but de prévenir l'alteration des alimentes et de détecter à temps une panne éventuelle.

Idées et suggestions

Ce chapitre vous donne des idées et suggestions à l'utilisation de l'apparéil pour diminuer la consommation en énergie. Il donne encore information sur l'environnement.

Commentéconomiserd'énergie

• Placez votre apparéel loin d'une source de chaleur ou des rayons solaires.
  Veiliez à ce que l'air circule librement tout autour de l'appareil afin d'assurer la bonne aération du condensateur et du compresseur.
• Enfermez les alimentés dans des recipients ou emballages hermétiques pour éviter le givrage inutil.
  Evitez d'ouvoir trop souvent les portes de l'appareil et ne les laissez ouvertes que le temps nécessaire.
• Attende le complet refroidissement des préparations avant de les stocker.
  Nettoyez régulierement le condenseur.

Armoire et environnement

La matière isolante et l'agent de congélation de l'armoire ne contiennent pas des gaz qui ne sont pas nuisibles pour la couche d'ozone. Evitez tout endom-gagement du système réfrigerant surtout à l'arrière à proximate du système. Les autorités municipales donnent de renseignement concernant les endroits de l'élimination des appareils délabrés.

Les matières désignées utilisées dans cet apparéil sont réutilisables

Entretien

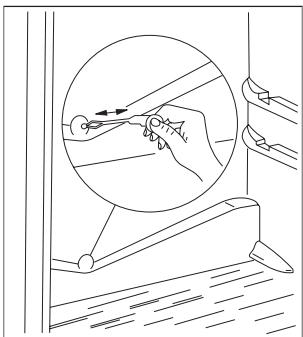

Degivrage

Le fonctionnement de l'appareil fait qu'une partie de l'humidity des espaces réfrigerantes se précipite sous forme de givre.

L'épaissé couche de givre a un effet isolant, par conséquent elle affaiblit le pouvoir de réfrigeration, ce qui se manifeste par l'augmentation de la température des compartments et par la croissance de la consommation d'énergie.

Le dégivrage du compartment réfrigerateur de ce type s'effectue automatiquement. Cette opération ne nécessite aucune intervention de votre part. Le thermostat arrête régulièrement le compresseur pour une durée plus ou moins longue pendant ce temps le refroidissement est interrompu et, sous l'action de la déivation thermique de l'appareil, la température de la surface réfrigérante passée au-dessus de 0^ , ce qui déclenché le dégivrage. Quand la température de la surface réfrigérante atteint +3 - +4^ , le thermostat remet en marche le système.

L'eau de dégivrage, évacuée par le dos de l'appareil, fait de l'orifice d'écoulément dans le bac de récapuration installé sur le dessus du compresseur et s'évapore sous l'effet de la chaleur du compresseur.

Nous attirons vous attention à l'importance du contrôle et du nettoyage systématiques de l'orifice d'écoulement de l'eau de dégivrage qui se dégage, puisque, en cas de l'obstruction de l'orifice, l'eau de dégivrage engorgée s'évacue dans l'isolation de l'appareil, ce qui amène au dysfonctionnement précose de l'appareil.

Le nettoyage de l'orifice d'écoulement d'eau de dégivrage doit être effectué selon la figure à l'aide du batonnen faisant partie des accessoires de l'appareil. Le batonnen doit être entrepôté dans l'orifice.

Un cas typique de l'obstruction de l'orifice est l'aliment emballe en papier qui se contacte avec le paroi du fond du compartment réfrigerateur et gèle contre le paroi. Quand vous sortez l'aliment de l'appareil, le papier se déchire et tombe dans l'orifice pouvant causeer ainsi l'obstruction de celui-ci.

Nous vous prions donc, pour la bonne raison de ce qui vient d'être écrit, de procéder avec une extrème précaution lors du stockage des alimentés embailés en papier.

En cas de charge importante, par exemple en période caniculaire, il se peut que l'appareil soit provisoirement en marche sans discontinu. Pendant ce temps le dégivrage automatique est hors fonction.

Il n'est pas anormal, si, après une période de dégivrage, de petites traces de givre restent sur le paroi du fond de l'appareil.

Pour ce type d'appareil, le déglacage du conGPLateur se fait tout à fait automatiquement. Placez au-dessous un réciplant dans lequel s'écouler a蒸发 de dégivrage.

Le dégivrage terminé, replacez la gouttière d'évacuation à sa place initiale.

Le récipient qui apparait sur la figure ne fait pas partie des accessoires de l'appareil!

Après le dégivrage et l'évacuation d'eau, sechez soigneusement les surfaces.

Rebranche l'appareil et replacez les produits sortis.

Il est conseilé de faire fonctionner l'appareil pendant quelques heures à la position maximale du thermostat afin d'atteindre le plus vite possible la température optimaule du stockage.

Nettoyage régulier

Lavez l'intérieur de I'appareil une fois par 3-4 semaines par I'eau tiède et séchez le (il est conseillé de lier le lavage au dégement du congélateur).

Il est interdir d'utiliser du savon ou des produits abrasifs pendant le nettoyage.

Mettez l'appareil hors tension. Lavez son interieur par l'eau tiède et séchez le. Lavez l'étanchement de porte par eau limpide. Mettez l'appareil sous tension après le nettoyage.

Eliminé une ou deux fois par an la couche de pous-sière accumulating sur le condenseur au dos de l'appareil et nettoyez le plateau d'évaporation.

Apparel hors d'usage

Procedez comme suite au cas d'une non utilisation prolongée de l'appareil:

Débranche l'appareil.

Enlevez de I'appareil les alimentes y trouvants.

Exécutez la déconégiation et le nettoyage suivant les précédents.

Laissez un peu ouverte la porte pour éviter la production d'odeur.

Dépannage

Replacement de I'ampoule d'éclairage

Si I'ampoule de l'éclairage à l'intérieur est grillée, vous pouvez procéder au remplacement vous même selon les instructions qui seront:

Débranche z'appareil.

Dévisser la vis qui fixe le cabochon (1).

Pour changer l'ampoule, pressez le levier (2) à l'arrière du diffuseur selon la figure et retirez-le dans le sens indiqué par la flèche (3), vous pouvez ainsi changer l'ampoule (Type de l'ampoule: T25 230-240 V, 15 W, E14)

Une fois l'ampoule changee, replacede le diffuseur,visser la vis et branche z'appareil. L'absence de l'éclairage n'influence pas le fonctionnement de l'appareil.

Siquelquechoensefonctionpepas

Au cours du fonctionnement de l'appareil peuvent arriver des petits incidents qui n'exigent pas l'appeil d'un expert. Le tableau suivant vous donne des renseignements de les maigriser vous-même et évitier ainsi les dépenses inutiles.

Nous vous attirons l'attention à ce que le fonctionnement de l'appareil produit quelques effets phoniques (compresseur, circulation du liquide) qui ne constituent pas de dégats, ils appartiennent au fonctionnement normal.

Nous yous attirons I'attention de nouveau a ce que I'arrêt du compresseur ne signifie pas I'etat hors tension de I'appareil. Il est INTERDIT de touche les parties électriques de I'appareil avant le débrancher du réseau!

Défaut	Cause possible	Elimination
Espace intérieur du réfrigérateur trop chaud	Régulator de température mal régèle.Si les alimentés sont trop chauds, ils sont mal rangés.L'étanchement de la porte n'est pas bon ou elle a resté ouverte.	Mettez le régulator à une position plus haute.Placez les alimentés aux endroits convenibles.Vérifiez la fermeture et l'étanchéité de la porte.
Espace intérieur du con-gélateur trop chaud	Régulator mal régèle.L'étanchement de la porte n'est pas bon ou elle a resté ouverte.Le stockage des alimentés à congélés est très serré.	Mettez le régulator à une position plus haute.Vérifiez de la porte. la fermeture et l'étanchéité.Rangez les alimentés de telle façon que l'air froide puisse circuler.
Eau coule sur le paroi de fond de l'appareil.Eau coule dans l'armoire.Eau coule sur le planch-er.	C'est normal. Pendant le dégêlement automatique de gelée blanche se fond sur le paroi de fond.Enorgement dans le tube d'écoulement.Les alimentés sontrangés de telle façon qu 'ils empêchent la sortie de l'eau.Letube d'écoulement n'est pas conduit au plateau d'évaporation.	Nettoyez l'orifice du tube.Rangeze les alimentés de telle façon qu 'ils ne touchent pas le paroi de fond.Conduisez le tube d'écoulement dans le plateau d'évaporation.
La formation de glace et de gelée blanche est trop forts	Aliments mal enveloppés.Portes restant ouvertes, ou étanchement défectueux.Régulator mal régèle.	Enveloppez les alimentés avec plus de soin.Vérifiez la fermeture des portes ou l'état de l'étanchement.Tournez le régulator vers une température plus haute.
Compresseur marche continuellement	Régulator mal régèle.Portes restant ouvertes ou étanchement défectueux.Quantité d'aliments mis dedans pour con-geler est trop grande.Aliment placé est trop chaud.Milieu du réfrigerateur trop chaud.	Tournez le régulator vers une température plus haute.Vérifiez la fermeture des portes ou l'état de l'étanchement.Attenez quelques heures et vérifiez encore la température.La température des alimentés places ne doit dépasser la température ambiente.Tâchez diminuier la température de la salle où se trouve le réfrigerateur.
L'appareil ne fonctionné pas de tout. Pas de refroidissement, pas de lumière. Les voyageants ne brûlent pas.	La fiche n'est pas correctement insérée.Fusible est sauté.Régulator de température n'est pas enclenché.Pas de courant dans la prise (tâchez de contacter un autre apparéil).	Insérez correctement la fiche dans la prise.Changer le fusible.Mettez en marche l'appareil suivant le chapitre „Mise en utilisation".Apperez un électricien.
L'appareil produit trop de bruit.	La stabilité de l'appareil n'est pas bon.	Vérifiez la stabilité (les quatre pieds doivent se reposer sur sol)

Si les conseils restent sans succès avertissez un atelier de réparation spécialisé.

A l`attention de la personne qui mettra en service l`appareil

\section*{Caracteristiques techniques}

Modell	ZRB 634 FW
Volume brut (litres)	réfrigérateur: 249 congélateur: 91
Volume net (litres)	réfrigérateur: 245 congélateur: 78
Largeur. (mm):	595
Hauteur (mm):	1850
Profondeur (mm):	632
Consommation d'énergie (KWh/jour)	0,979
((KWh/an))	357
Classe énergétique selon norme eurpéeenne	A
Pouvoir de condégiation (kg/24h)	4
Autonomie de fonctionnement (h)	28
Intensité de courant électrique nominale (A)	0,6
Niveau de bruit Lc (dB)	42
Poids (kg)	72
Nombre de compresseurs	1

Mise en marche de I'appareil

Livraison, désemballage

i Faites livrer I'appareil dans son emballage original, dans une position verticale et respectez les signalisations sur I'emballage.

Après chaque livraison laissez reposer l'appareil durant 2 heures sans le mettant en marche.

Désemballez l'appareil et vérifie s'il n'y a pas de traces d'endommagements. Si oui signeze les immediatement la où l'appareil a eté acheté. Gardez l'emballage endommage.

Nettoyage

Retirez les bandes adhesives et tout autre élé

ment qui maintainnent les éléments amovibles à l'intérieur de l'appareil.

Lavez l'intérieur de l'appareil à l'eau tiède additionné d'un détergent doux. Utilisez un tissu moelleux.

Après le nettoyage, sechez l'intérieur soigneusement.

Emplacement de I'appareil

La température ambiente influence la consommation électrique et le bon fonctionnement de l'appareil.

Pour son bon fonctionnement, il est imperatif de respecter les températures ambientes du local où doit être place l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour laquelle il est prévu.

Classe climatique	Température amblante
SN	+10 ...+32 °C
N	+16 ...+32 °C
ST	+18 ...+38 °C

Si la température ambiente du local baisse au-dessous de la limite inférieure, la température de l'espace réfrigérante peut passer au-delà de la température protocolaire.

Si la température ambiente du local passe au-delà de la valeur supérieure indiquée, cela se traduit par la prolongation du temps de fonctionnement du compresseur, la perturbation du dégivrage automatique, la température croissant de l'espace réfrigérante, ainsi que par la consommation d'énergie accrue.

Mettre les distancesurs qui se trouvent dans le sachet des composants aus coins derriere et supérieur de l'appareil.

Dévisser un peu les vis,mettre les distanceurs sous les vis et visser les vis.

FR

Lors de son emplacement, veillez à ce que l'appareil soit de niveau et d'aplomb. Vous pouvez le régler à l'aide des 2 pieds réglables qui se trouvent en bas sur l'avant de l'appareil.

Placez votre apparéel loin d'une source de chaleur (rayons solaires, chauffage ou cusinières).

Si l'installation proche d'une source de chaleur est inévitable, observe les distances laterales minimales suivantes:

Si, avec des cusinières à gaz ou électriques, il n'est pas possible d'observer une distance minimale de 3 cm, une plaque isolante incombustible d'une épaisseur de 0,5 à 1 cm doit être placée entre les deux appeareils.
- Avec des pôées àMZout et àcharbon la distance doit être 30~cm , leur déperdition de chaleur étant plus importante.

La configuration de l'appareil permet de le pousser à fond contre le mur.

Lors de l'installation de l'appareil, il est indispensable d'observer les distances minimales selon la

figure:

A: en cas d'emplacement direct sous un élément
B: en cas d'emplACEMENT libre

Changement de direction de I'ouverture de la porte

Si le lieu de l'emplacement ou bien la maniabilité de l'appareil rend nécessaire, il est possible de changer la direction de l'ouverture de la porte: de droite à gauche.

Les apparèils sont commercialisés par une direction de l'ouverture de croite par défaut.

Proceder en suivant les figures et les instructions suivantes:

• Pour procéder aux opérations suivantes, on vous conseillée d'appeler en aide une autre personne qui tiendra les portes de l'apparei en sécurité pendant l'opération.
• Mettre l'appareil hors tension.
  Ouvr les portes et démonter (a, b) le support double en devissant les 2 vis (c) (figure 2).

Enlever (a, b, c,) le support double de la porte en l'écartant progressivement du réfrigerateur et en inclinant doucement toutes les deux portes. N'oubliez pas d'enlever aussi (figure 2) l'écarteur en plastique qui se trouve au-dessous du support de la porte (b).
Enlever la porte du réfrigérateur en la tirant doucement vers le bas.
Enlever la porte du concélateur en la tirant douce-ment vers le haut.
- Débouchez le bouchon qui se trouve sur le top de la porte du réfrigerateur et rebouchez-le sur l'autre côte.
- Débouchez le bouchon qui se trouve sur le top de la porte du concélateur et rebouchez-le sur l'autre côte.

• Dévissez la fiche du support supérieur de la portedu réfrigerateur (d), et puis revissez-la sur l'autorecôte (figure 1).
  Enlevez les bouchons qui se trouvent sur la partie bassé de l'appareil (u) (figure 3).
• Demontez le support inférieur de la porte (e) en dévisant ses vis (s) et puis montez-le sur l'autre côte (figure 3).

• Enlevez la fiche du support inférieur de la porte (f) et sa rondelle (h), puis refiche-la dans l'autre trou du support inférieur de la porte.
• Rebouchez les bouchons (u) sur l'autre côté.
• Enlevez les têtes de cache (3 unités) du double support de la porte du côté gauche (n, k) et remettezles sur l'autre côte (figure 2).
  Ciblez la fiche (m) du double support de la porte dans le trou du cote gauche de la porte du congela-teur (figure 2).
• Remontez la porte du congelateur sur la fiche inférieur du support de la porte (f) (figure 3).
• Mettez la porte du réfrigerateur à la fiche du support supérieur de la porte (d), et puis en inclinant douclement les portes ciblez la fiche du double support de la porte (m) dans le trou de la porte du réfrigerateur.
• Les portes ouvertes, fixez le double support de la porte sur le côte gauche en utilisant les 2 vis (c). N'oubliez pas l'écarteur en plastique qui se trouve au-dessous du support de la porte (b). Faire attention à ce que le rebord des portes soit parallèle à celui du côte de l'appareil.
• Mettez l'appareil à sa place, mettez-le de niveau, et puis mettez-le sous tension.

Si vous ne pouze pas procéder aux opérations indiquées ci-dessus vous-même, veuillez appeller l'atelier-service de marque le plus proche. Les opérateurs feront professionnellement le changement de direction de l'ouverture contre rémunération.

Branchement électrique

Branchez l'appareil uniquement à un réseau de tension alternative de 230V et de fréquence de 50Hz .

Ne connectez la fiche secteur que dans une prise secteur possedant d'une protection contre les contacts accidentels (contact de suture). Si vous ne possedez une prise convenable faites appel à un technicien qui étabira la prise nécessaire.

Cet apparéil répond aux spécification des directives suivantes:

• 73/23 EEC - 73/02/19 (Directive des petites tensions) et ses amendements en vigueur
• 89/336 EEC - 89/05/03 (Directive EMC) et ses amendements en vigueur.
  96/57 CE - 03/09/96 (Directive concernant les exigences en matière de rendement energétique) et ses aménements ultérieurs

Temps de stockage (1)

Le temps et le maniere de stockage des alimentés frais

Aliments	Temps de stockage en jour							Mode et matériel d'emballage
	1	2	3	4	5	6	7
viandes crues	X	X	X	X	X			sachet en feuille hermétiquement fermé
viande bouillie	X	X	X	X	X	X		pot couvert
viande cuite	X	X	X	X	X			pot couvert
hachis de viande cruie	X							pot couvert
hachis de viande cuite	X	X	X	X				pot couvert
charcuterie, saucisse	X	X	X	X				sachet en feuille, papier paraffiné
poisson fraîche	X	X	X					sachet en feuille hermétiquement fermé
poisson bouillie	X	X	X	X				pot couvert
poisson cuite	X	X	X	X	X			pot couvert
conserve de poisson ouverte	X	X	X					pot couvert
poulet vidé	X	X	X	X	X	X		sachet en feuille hermétiquement fermé
poulet rôti	X	X	X	X	X	X		pot couvert
puole vidée	X	X	X	X	X			sachet en feuille hermétiquement fermé
puole bouillie	X	X	X	X	X			pot couvert
canard, oie vidé, frais	X	X	X	X	X	X		sachet en feuille hermétiquement fermé
canard, oie rôti	X	X	X	X	X	X	X	pot couvert
beurre dans emballage ouvert	X	X	X	X	X	X	X	dans l'enveloppe original
beurre enveloppée	X	X	X	X	X	X	X	dans l'enveloppe original
dans l'enveloppe original	X	X	X	X	X			dans l'enveloppe original
crème fraîche	X	X	X	X				dans verre
crème double	X	X	X	X	X	X	X	dans verre
fromage (dur)	X	X	X	X	X	X	X	feuille en-aluminium
fromage (à pâte molle)	X	X	X	X	X	X	X	sachet en feuille
fromage blanc	X	X	X	X	X	X	X	sachet en feuille
oeuf	X	X	X	X	X	X	X
épinard, oseille	X	X	X	X				sachet en feuille
petits.POIS, haricots verts	X	X	X	X	X	X	X	sachet en feuille
champignon	X	X	X	X	X			sachet en feuille
carotte	X	X	X	X	X	X	X	sachet en feuille
piment vert	X	X	X	X	X			sachet en feuille
tomate	X	X	X	X	X	X	X	sachet en feuille
chou	X	X	X	X	X	X	X	sachet en feuille
fruits trop périsables(fraise,framboise)	X	X	X	X	X			sachet en feuille
fruits	X	X	X	X	X	X	X	sachet en feuille
conserves de fruit ouvertes	X	X	X	X	X			pot couvert
gâteaux à la crème	X	X	X	X				pot couvert

Légende:

X: temps de stockage normal
x: temps de stockage possible (seulement des marchandises suturement fraiches)

Temps de stockage (2)

Temps de stockage de marchandises congelezés

Marchandise	dans l'espace normal +2 - +7 °C	dans le compartment de condensation à 4 étolles, -18 °C
Légumes: haricots verts, petits pois, légume mixte, maïs, courge	1 jour	12 mois
Plat préfabriqué: plats avec viande, avec garniture, légume en nature	1 jour	12 mois
Plat préfabriqué: fillet en roulade, jambonneau rôti, plat en gelée	1 jour	6 mois
Plats de pomme de terre, pâtes alimentaires: purée de pomme de terre, pomme frite, bouette, gnocchi	1 jour	12 mois
Potages: bouillon, soupe d'haricot vert, soupe de petits pois	1 jour	6 mois
Fruits: cerise, griotte, crème de fruit, purée de marrons	1 jour	12 mois
Viandes: poulet, canard, oie, poisson en fillet, thon	1 jour	5 mois
	1 jour	6 mois
Glace, crème à la glace	1 jour	3 semaines
