Producttype	Gecombineerde koelkast (koelkast + vriezer)
Merk	ZANUSSI
Model	ZRB634FW
Afmetingen (B x H x D)	595 x 1850 x 632 mm
Nettogewicht	72 kg
Bruto volume koelkast	249 liter
Bruto volume vriezer	91 liter
Netto volume koelkast	245 liter
Netto volume vriezer	78 liter
Energielabel	A
Energieverbruik	0,979 kWh/dag (357 kWh/jaar)
Voeding	230 V, 50 Hz, 0,6 A
Vriescapaciteit	4 kg/24 uur
Autonomie	28 uur
Geluidsniveau	42 dB
Aantal compressoren	1
Klimaatklasse	SN (10°C tot 32°C), N (16°C tot 32°C), ST (18°C tot 38°C)
Koelmiddel	Isobutaan (R600a)
Hoofdfuncties	Automatisch ontdooien van de koelkast, handmatig ontdooien van de vriezer, binnenverlichting, verstelbare legplateaus, deurvakken, ijsblokjesbak, mogelijkheid om de draairichting van de deuren om te keren
Onderhoud en reiniging	Binnenreiniging met lauw water om de 3-4 weken; reiniging van de condensor 1 tot 2 keer per jaar; periodiek ontdooien van de vriezer
Reserveonderdelen en repareerbaarheid	Vervangbare verlichtingslamp (T25, 230-240 V, 15 W, fitting E14). Reparaties door een erkende professional.
Veiligheid	Kinderslot op deuren, CFK-vrije isolatie, automatische uitschakeling van de compressor, bescherming tegen elektrische schokken

Veelgestelde vragen - ZRB634FW ZANUSSI

Hoe stel ik de temperatuur van de koelkast en vriezer in?

Gebruik de knop van de thermostaat in het koelkastcompartiment. De middelste stand (tussen min en max) komt overeen met ongeveer +5°C in de koelkast en -18°C in de vriezer. Draai met de klok mee voor meer kou.

Hoe keer ik de draairichting van de deuren om?

Haal de stekker uit het stopcontact. Open de deuren en verwijder de dubbele steun. Demonteer de deuren een voor een (koelkast naar beneden, vriezer naar boven). Verplaats de pinnen en doppen naar de andere kant. Monteer de onderste steun en de dubbele steun aan de linkerkant. Volg het schema in de handleiding.

Hoe ontdooi ik de vriezer?

Het ontdooien van de vriezer is automatisch. Plaats een bakje onder de afvoergoot om het dooiwater op te vangen. Veeg na het ontdooien de oppervlakken zorgvuldig droog en zet het apparaat weer aan.

Waarom stroomt er water op de bodem van de koelkast?

Tijdens het automatisch ontdooien kan water langs de achterwand stromen. Zorg ervoor dat de afvoerslang niet verstopt is. Maak de opening schoon met het meegeleverde staafje.

Hoe vervang ik de verlichtingslamp?

Haal de stekker uit het stopcontact. Draai de schroef van de diffuser los, druk de hendel in om de diffuser te verwijderen, en vervang de lamp door een van het type T25, 230-240 V, 15 W (fitting E14). Plaats de diffuser terug, draai de schroef vast en sluit het apparaat weer aan.

Wat te doen als het apparaat helemaal niet koelt?

Controleer of de stekker goed in het stopcontact zit en of de zekering niet is gesprongen. Zorg ervoor dat de temperatuurregelaar is ingeschakeld. Test het stopcontact met een ander apparaat. Als niets werkt, neem dan contact op met een elektricien of de klantenservice.

Hoe kan ik energie besparen?

Plaats het apparaat uit de buurt van een warmtebron. Zorg voor luchtcirculatie rond de condensor. Verpak levensmiddelen luchtdicht. Vermijd het te vaak openen van de deuren. Laat warme gerechten afkoelen voordat u ze opbergt. Maak de condensor regelmatig schoon.

Wat is de houdbaarheid van levensmiddelen in de koelkast?

Rauw vlees is 2 tot 3 dagen houdbaar, fruit en groenten tot 7 dagen. Gekookte gerechten zijn 3 tot 4 dagen houdbaar. Gebruik geschikte verpakkingen (aluminiumfolie, luchtdichte zakjes). Raadpleeg de tabel in de handleiding voor meer details.

Kan ik warme gerechten invriezen?

Nee, wacht tot de gerechten volledig zijn afgekoeld voordat u ze in de vriezer plaatst. Het plaatsen van warme gerechten verhoogt de interne temperatuur en kan de kwaliteit van andere ingevroren producten aantasten.

Wat te doen als er overmatige ijsvorming is?

Dit kan worden veroorzaakt door slecht verpakte levensmiddelen, een niet goed gesloten deur of een te koude instelling. Controleer de afdichting van de deurrubbers, verpak de levensmiddelen beter en draai de regelaar naar een minder koude temperatuur.

GEBRUIKSAANWIJZING ZRB634FW ZANUSSI

Koel/Vries combinatie

Lees deze gebruiksaanwijzing aandachtig door voordat u het apparaat installeert en in gebruik neemt. U vindt hierin aanwijzingen m.b.t. de veiligheid, praktische informatie, informatie m.b.t. het milieu en tips. Als u het apparaat volgens de aanwijzingen gebruikt, zal het naar tevredenheid werken.

M.b.v. onderstaande symbolen kunt u informatie makkelijk vinden:

Aanwijzingen m.b.t. de veiligheid

Aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van het apparaat.

Praktische informatie

Informatie m.b.t. het milieu

Tips

Tips m.b.t. levensmiddelen en het bewaren daarvan.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer informatie in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Inhoudsopgave

Belangrijke aanwijzingen m.b.t. de veiligheid...3

Algemene aanwijzingen m.b.t. de veiligheid 3

Veiligheid van kinderen 3

Voor het in gebruik nemen 3

Veiligheidsmaatregelen voor isobutaan 3

Aanwijzingen voor de gebruiker 4

Algemene informatie 4

Beschrijving van het apparaat, belangrijkste onderdelen 4

Bedienen van het apparaat 5

In gebruik nemen 5

Temperatuur instellen 5

Gebruik van de koelruimte 5

Bewaren in de koelruimte 5

Bewaartijden en temperaturen 5

Gebruik van de vriezer 5

Invriezen 5

Bewaren in de vriesruimte 6

IJsblokjes maken 6

Praktische informatie 6

Tips 6

Energie besparen 6

Het apparaat en het milieu 6

Onderhoud 7

Ontdooien 7

Reiniging en onderhoud 8

Verwisselen van de gloeilamp 8

Als iets niet werkt 8

Aanwijzingen voor de installateur 10

Installeren van het apparaat 10

Vervoer, uitpakken 10

Reiniging 10

Plaatsing 10

Draairichting deur veranderen 11

Elektrische aansluiting 12

Bewaartijdentabel (1) 13

Bewaartijdentabel (2) 14

De Electrolux Groep is de grootste producent ter wereld van aangedreven apparaten voor gebruik in de keuken, reinigingswerkzaamheden en voor gebruik buitenshuis. In meer dan 150 landen over de hele wereld worden ieder jaar meer dan 55 miljoen Electrolux producten (zoals koelkasten, fornuizen, wasautomaten, stofzuigers, kettingzagen en grasmaaiers) verkocht ter waarde van circa USD 14 miljard.

Belangrijke aanwijzingen m.b.t. de veiligheid

Algemene aanwijzingen m.b.t. de veiligheid

• Bewaar deze gebruiksaanwijzing goed en geef hem door aan een eventuele volgende eigenaar van het apparaat.
• Dit apparaat is alleen bedoeld voor gebruik in het huishouden, voor het bewaren van levensmiddelen en dient volgens de voorschriften te worden gebruikt.
• Reparaties aan dit apparaat, ook het vervangen van het aansluitsnoer, mogen alleen door ELECTROLUX SERVICE worden uitgevoerd. Daarbij mogen alleen originele DISTRIPARTS-onderdelen worden gebruikt. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden!
• Het apparaat is alleen spanningloos als de stekker uit het stopcontact is getrokken. Voordat u het apparaat gaat reinigen, dient u het altijd spanningloos te maken. Trek de stekker nooit aan het snoer, maar aan de stekker zelf uit het stopcontact. Als het stopcontact moeilijk bereikbaar is, schakel dan de zekering in de huisinstallatie uit.
• Het aansluitsnoer mag niet verlengd worden. Zorg ervoor dat de stekker niet wordt platgedrukt of beschadigd door de achterkant van het koel/vriesapparaat.
• Een beschadigde stekker kan oververhit raken en brand veroorzaken.
• Plaats geen zware voorwerpen op het koel/vriesapparaat of op het aansluitsnoer.
• Daardoor bestaat kans op kortsluiting en brand.
• Trek de stekker niet uit het stopcontact door aan het snoer te trekken, vooral niet als het koel/vriesapparaat uit de nis wordt getrokken.
• Schade aan het snoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.
• Als het aansluitsnoer beschadigd is, moet het worden vervangen door onze service-afdeling of door een erkend installateur.
• Als het stopcontact los zit, steek de stekker er dan niet in.
• Daardoor bestaat kans op een elektrische schok of brand.
• Gebruik het apparaat niet zonder de afdekking van de binnenverlichting.
• Gebruik bij het schoonmaken, het ontdooien of het uitnemen van diepvriesproducten of het ijsblokjesbakje geen scherpe of puntige voorwerpen. Die kunnen het apparaat beschadigen.
• Zorg ervoor dat er geen vloeistoffen bij de temperatuurregelaar en de verlichting komen.
• Consumptie-ijs en ijsblokjes niet direct uit de vriesruimte in de mond stoppen. IJs kan aan lippen of tong vastvriezen en verwondingen veroorzaken.
• Eenmaal ontdooide levensmiddelen mogen niet opnieuw ingevroren worden, maar moeten zo snel mogelijk geconsumeerd worden.
• Kant-en-klare diepvriesproducten volgens de aanwijzingen van de fabrikant van deze producten bewaren.
• Probeer niet het ontdooiproces te versnellen m.b.v. elektrische verwarmingstoestellen of chemische stoffen.
• Laat kunststof onderdelen niet met hete voorwerpen in aanraking komen.
• Geen bussen of flessen met brandbaar gas of vloeistof in het apparaat bewaren. Explosiegevaar!
• Geen koolzuurhoudende dranken, flessen en blikjes

in de diepvriesruimte bewaren.

• Het dooiwaterafvoergootje regelmatig reguleren en schoonmaken. Bij verstopping van het afvoergootje kan het verzamelde dooiwater storingen veroorzaken.

Veiligheid van kinderen

Houd de verpakking uit de buurt van kinderen. Kunststoffolie kan verstikkingsgevaar opleveren. - Het apparaat is bedoeld voor gebruik door volwassenen. Laat kinderen niet met het apparaat of de bedieningselementen spelen. - Als u het apparaat afdankt, trek dan de stekker uit het stopcontact, snijd het aansluitsnoer af (zo dicht mogelijk bij het apparaat) en haal de deur eruit. U verhindert daardoor, dat spelende kinderen een elektrische schok krijgen of elkaar of zichzelf in het apparaat opsluiten. - Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuiglijke of geestelijke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik. Laat kinderen niet zonder toezicht in de buurt van het apparaat.

Vóór het in gebruik nemen

Zet het apparaat tegen de muur om te voorkomen dat u zich verbrandt aan warmte afgevende onderdelen (compressor, condensor). - Trek altijd eerst de stekker uit het stopcontact voordat u het apparaat gaat verplaatsen. - Let erop dat het apparaat niet op het aansluitsnoer staat. - Rond het apparaat moet voldoende luchtcirculatie zijn. Gebrek aan luchtcirculatie kan tot oververhitting leiden. Volg daarom de aanwijzingen m.b.t. de installatie.

Veiligheidsmaatregelen voor isobutan

Waarschuwing

• Het koelmiddel van het apparaat is isobutan (R 600a) dat in hoge mate brandbaar en explosief is.
• Houd ventilatie-openingen in het apparaat of in het inbouwmeubel vrij.
• Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te bespoedigen, die niet door de fabrikant worden aangeraden.
• Beschadig het koelcircuit niet.
• Gebruik geen elektrische apparaten binnenin het apparaat, tenzij ze door de fabrikant worden geadviseerd.

Als u zich niet aan deze aanwijzingen houdt, kan de fabrikant niet aansprakelijk worden gesteld voor eventuele schade.

Aanwijzingen voor de gebruiker

Algemene informatie

De officiële benaming van het apparaat is „ten dele rijpvrije combinatie van koel- en vriesapparaten met een motorcompressor en met een onderaan geplaatst vriesapparaat". Het apparaat beschikt naast de gewone services ook over een met aparte deur uitgeruste, geheel afgescheiden vriesapparaat. Het apparaat is daardoor geschikt voor de opslag van afgekoelde of ingevroren levensmiddelen en voor het invriezen van goederen zoals aangegeven in de handleiding en voor het maken van ijs.

ensmiddelen en voor het invriezen van goederen zoals aangegeven in de handleiding en voor het maken van ijs.

Het apparaat voldoet aan de normen: tussen de verschillende temperatuurgrenzen volgens de klimaatklassen.

Het letterteken van de klimaatklasse bevindt zich op het typeplaatje.

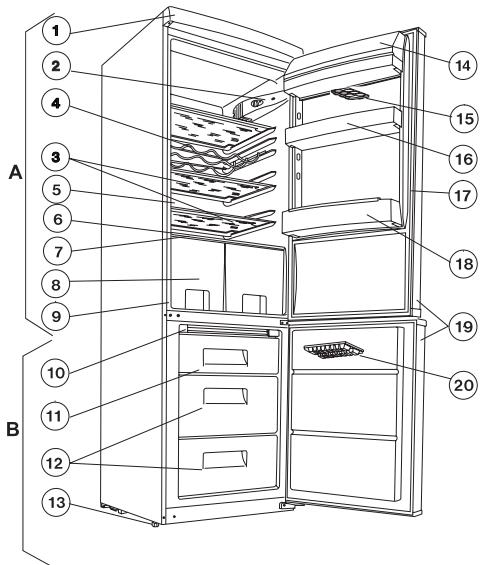

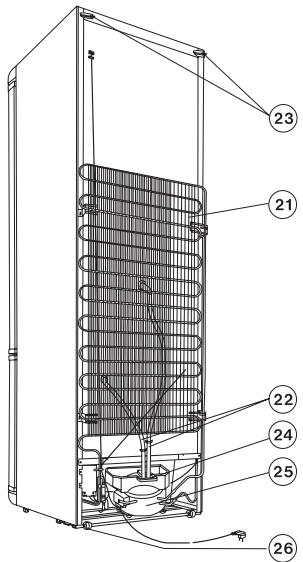

Beschrijving van het apparaat, belangrijke onderdelen

A-Koelapparaat B-Vriesapparaat 1. Dak met de schakelaars en met seininrichting 2. Verlichting 3. Glazen rekken 4. Draadrek voor flessen 5. Vriesvlak 6. Dooiwaterafvoergootje 7. Glazen rek 8. Korf 9. Typeplaatje 10. Luchrooster 11. Bewaarruimte met korf 12. Invriesruimte met korf 13. Stelvoeten

1. Deur van de boterhouder
2. Eierdopje
3. Deurrek
4. Deurrubber
5. Flessenhouder
6. Klinken
7. ljslade
8. Condensor
9. Dooiwaterafvoergootje
10. Afstandhouser
11. Dampblad
12. Compressor
13. Kogellagers

Bedienen van het apparaat

In gebruik nemen

Zet de accessoires op hun plaats in het apparaat en steek de stekker in het stopcontact.

Met de temperatuurregelaar, te vinden in de verlichtingseenheid in de koelkast, wordt het apparaat aangezet en kan men de temperatuur instellen door de knop met de wijzers van de klok mee te draaien.

In het volgende hoofdstuk vindt u aanwijzingen met betrekking tot de instelling.

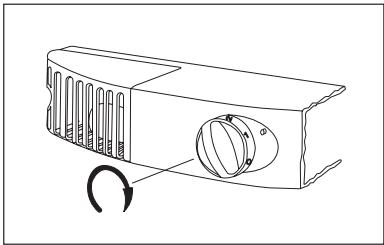

Temperatuur instellen

De temperatuurregelaar zal, afhankelijk van de ingestelde stand, de werking van het apparaat voor kortere of langere tijd onderbreken en opnieuw opstarten, waarmee de juiste temperatuur wordt verzekerd.

Hoe dichter bij de maximum stand, hoe intensiever de koeling. Als u de draaiknop van de temperatuurregelaar in de middelste stand zet (tussen minimum en maximum) wordt er in de koelkast een temperatuur van +5°C bereikt en in de vriezer -18°C. Deze stand is voldoende voor het dagelijkse gebruik.

De temperatuur in het apparaat wordt, naast de stand van de temperatuurregelaar, ook beïnvloed door de omgevingstemperatuur, het al dan niet vaak openen van de deuren, de hoeveelheid verse levensmiddelen, enz.

Op de maximale stand (gedurende een zwaardere belasting, bijvoorbeeld tijdens een hittegolf) werkt de compressor continu. Dit is niet schadelijk voor het apparaat.

Gebruik van de koelruimte

Voor een optimale koeling is een goede luchtcirculatie noodzakelijk. Bedek daarom de roosters nooit met papier, schalen, enz. Zet nooit warme etenswaren in de koelruimte, maar laat ze eerst tot kamertemperatuur afkoelen. Zo voorkomt u ongewenste ijsvorming. Levensmiddelen kunnen geurtjes overnemen, daarom is een goede verpakking, zoals gesloten schaaltjes, aluminium- of huishoudfolie, noodzakelijk. Op die manier worden ook de natuurlijke vochtgehaltes behouden en blijven bijvoorbeeld groentes dagenlang vers.

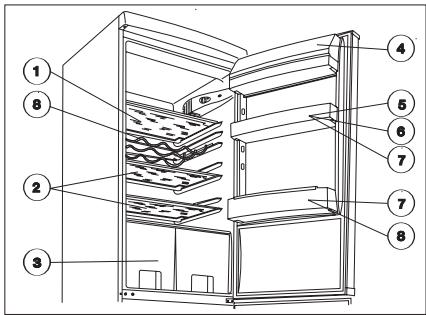

Bewaren in de koelruimte

Bewaar de levensmiddelen zoals aangegeven in de afbeelding:

1. gebak, kant-en-klare producten, levensmiddelen in schaaltjes, vers vlees, vleeswaren, dranken
2. melk, zuivelproducten, levensmiddelen in schaaltjes
3. fruit, groenten
4. kaas, boter
5. eieren
6. yoghurt, zure room, kleine flessen, frisdrank, grote flessen, dranken

Bewaartijden en temperaturen

De tabellen achterin de gebruiksaanwijzing informeren u over bewaartijden.

De bewaartijd kan niet exact worden aangegeven, omdat hij afhankelijk is van de versheid en de behandeling van de levensmiddelen. De bewaartijden zijn slechts een richtlijn.

Als u gekochte diepvriesproducten niet direct wilt consumeren, kunnen ze ongeveer 1 dag (tot ze gaan ontdooien) in de koelkast bewaard worden.

Gebruik van de vriezer

Invriezen

Het apparaat is geschikt om de in het gevrieschema genoemde hoeveelheid verse levensmiddelen in te vriezen. Het invriezen moet, nadat de voorbereidingen zijn uitgevoerd, op de volgende manier gebeuren:

Draai de temperatuurregelaar op de middelste stand.

Leg de reeds ingevroren levensmiddelen uit de bovenste mand in een bewaarmand. Leg de verse levensmiddelen in de bovenste mand, zodanig dat er voldoende ruimte voor de luchtcirculatie blijft. Mocht er toch nog ingevroren levensmiddelen in de bovenste mand blijven, leg deze dan aan de achterkant, zodanig dat de verse levensmiddelen niet worden geraakt.

Laat het apparaat 24 uur lang in deze stand staan.

Zet na 24 uur de draaiknop van de temperatuurregelaar in de gebruikelijke stand of houd de middelste stand aan.

Deze stand is in het algemeen goed geschikt voor het dagelijkse gebruik.

Mocht u de door de fabrikant aanbevolen hoeveelheid willen invriezen, haal dan de bovenste mand uit het apparaat en leg de verse levensmiddelen direct op de koelplaat, gelijkmatig verdeeld.

Het is niet aan te raden de temperatuurregelaar voor langere tijd op een hoge stand (bijv. maximale stand) te zetten. Uiteraard verkort dit de invriestijd, echter ook de temperatuur in het koelgedeelte kan voor langere tijd onder de 0°C dalen, wat tot gevolg heeft dat de bewaarde levensmiddelen en dranken zullen bevriezen. Probeer nooit meer in te vriezen dan de in de "technische gegevens" vermelde invriescapaciteit. Het invriezen van te grote hoeveelheden zou niet perfect verlopen, waardoor er verschillende beschadigingen aan de levensmiddelen kunnen ontstaan (zoals sap- of smaakverlies). Probeer gelijktijdig invriezen en het maken van ijs te voorkomen, want het ijs maken neemt capaciteit van het invriezen weg.

Bewaren in de vriesruimte

De ingevroren voedingsmiddelen moeten na het invriezen in de aanwezige (1 of 2) vrieslades worden gelegd. Daardoor komt er onmiddellijk plaats vrij voor een nieuwe hoeveelheid in te vriezen voedingsmiddelen. De reeds ingevroren voedingsmiddelen komen op die manier niet in contact met de andere voedingsmiddelen.

Indien er grotere hoeveelheden aan levensmiddelen bewaard moeten worden, kunnen de laden, behalve de onderste, uit het apparaat worden gehaald en kunnen de levensmiddelen onmiddellijk op de koelplaten worden gelegd.

Bij aankoop van diepvriesproducten moet u steeds rekening houden met de bewaartijd die op de verpakking aangegeven is. Indien u zelf levensmiddelen invriest, kan u de richtlijnen aan de binnenkant van de deur van het diepvriesgedeelte raadplegen. De icoontjes staan voor de verschillende levensmiddelen, de cijfers voor de maximale bewaartijd in maanden. Het bewaren van diepvriesproducten is alleen veilig, wanneer deze producten, voordat ze in het vriesgedeelte worden gelegd, zelfs niet voor korte tijd ontdooid zijn geweest.

Indien een diepvriesproduct reeds ontdooid is geweest, is het niet wenselijk dit opnieuw in te vriezen, maar moet het product zo snel mogelijk worden gebruikt.

IJsblokjes maken

Vul het ijsblokjesbakje met water en zet het in de vriesruimte. Als u de bodem van het ijsblokjesbakje nat maakt en de temperatuurregelaar op de maximale stand zet, gaat het invriezen sneller. Vergeet niet de temperatuurregelaar na het invriezen weer op de normale stand te draaien.

U kunt de ijsblokjes makkelijker losmaken door het ijsblokjesbakje onder stromend water te houden en het dan iets te verdraaien. Mocht het ijsblokjesbakje vastgevroren

zijn, gebruik dan geen scherpe voorwerpen om het los te maken. Daarmee kunt u beschadigingen veroorzaken.

Praktische informatie

• Dankzij de variabele platen kunt u de koelruimte aan uw eisen aanpassen. U kunt de platen ook verplaatsen als de deur 90° open staat.
• Na openen en sluiten van de deur van de vriesruimte ontstaat in het apparaat een vacuüm. Na het sluiten van de deur duurt het 2-3 minuten voordat u de deur weer kunt openen. Stel de vriesruimte zodanig in dat de binnentemperatuur nooit warmer dan -18 °C wordt. Bij te hoge temperaturen bederven de diepvriesproducten.
• Controleer elke dag even of het apparaat goed functioneert. Zo constateert u eventuele storingen tijdig.

Tips

In dit hoofdstuk vindt u praktische tips om het apparaat zo energiezuinig mogelijk te gebruiken. U vindt hier ook informatie met betrekking tot het milieu.

Energie besparen

Zet het apparaat niet op een plaats waar het blootgesteld wordt aan de zon of aan een hittebron. Zorg voor voldoende ventilatie van de condensator en de compressor. Houd de luchtcirculatie rond het apparaat vrij. Bewaar de levensmiddelen altijd in goed sluitende bewaardozen of verpakt in huishoud- of aluminiumfolie, zodoende onnodige rijp- of ijsvorming te voorkomen. Open de deuren niet onnodig en laat ze niet langer open staan dan absoluut noodzakelijk is. Laat warme levensmiddelen eerst afkoelen tot op kamertemperatuur voordat u ze in de vriezer plaatst. Zorg ervoor dat de condensator steeds schoon is.

Het apparaat en het milieu

Dit apparaat bevat, zowel in het koelcircuit als in het isolatiemateriaal, geen gassen die de ozonlaag kunnen aantasten. Het apparaat mag niet samen met het huisvuil of gesloopte apparaten weggegooid worden. Uit het oogpunt van milieubescherming moeten afgedankte koel- en vriestoestellen volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij de gemeente naar de mogelijkheden in uw woonplaats. Zorg ervoor dat het koelcircuit, vooral aan de achterkant bij de warmtewisselaar, niet beschadigd wordt.

De materialen met het symbool „ ” zijn geschikt voor recycling.

Onderhoud

Ontdooien

Een deel van het vocht in de gekoelde ruimtes van het apparaat zet zich om in rijp of ijs.

Een dikke laag rijp of ijs heeft een isolerend effect, waardoor de werking van het koelapparaat achteruitgaat. De temperatuur in de gekoelde ruimtes stijgt en het energieverbruik neemt bijgevolg toe.

Bij dit type gebeurt het ontdooien van de koelplaten geheel automatisch, zonder tussenkomst van buitenaf. De temperatuurregelaar onderbreekt op bepaalde tijdstippen de werking van de compressor (zodat er geen koeling is), waardoor de temperatuur van de koelplaat boven 0°C stijgt en het ontdooien begint. Wanneer de temperatuur van de koelplaat is opgelopen tot +3 - +4°C zet de temperatuurregelaar het koelproces weer in gang.

Het smeltwater loopt via een afvoergootje naar een reservoir boven de compressor en verdampt door de warmte van de compressor.

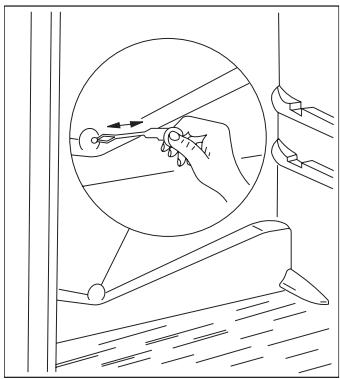

Controleer en reinig regelmatig de afvoergoot voor het smeltwater. Bij verstopping van het afvoergootje kan het smeltwater alleen via de isolatie wegvloeien, wat vroegtijdige defecten aan het apparaat tot gevolg kan hebben.

Het reinigen van de afvoergoot moet gebeuren m.b.v. het meegeleverde krabbertje (zie ook de tekening). Dit krabbertje moet in de afvoer worden opgeborgen.

Eén van de meest voorkomende oorzaken van verstopping van het afvoergootje is het vastvriezen van voedingsmiddelenverpakkingen aan de achterwand van het apparaat. Wanneer u het voedingsmiddel uit de koelkast haalt, scheurt de papieren verpakking die vervolgens tijdens het automatische ontdooien in het afvoergootje terechtkomt en verstopping veroorzaakt.

Wees daarom uiterst voorzichtig wanneer u in papier verpakte levensmiddelen in de koelkast legt.

Wanneer er meer koelvermogen vereist wordt, b.v. tijdens een hittegolf, kan het gebeuren dat de koelkast voortdurend werkt. Er wordt dan niet automatisch ontdooid.

De ontdooiing van het vriesapparaat is in het geval van dit type volledig automatisch.

Reiniging en onderhoud

Wij adviseren u de binnenzijde van de koelruimte elke 3 tot 4 weken schoon te maken (u kunt het beste tegelijkertijd de vriesruimte ontdooien).

Gebruik geen reinigingsmiddel of zeep.

Trek de stekker uit het stopcontact. De binnenzijde van het apparaat met handwarm water schoonmaken en droog wrijven. Reinig het deurrubber met schoon water. Steek na het reinigen de stekker weer in het stopcontact.

Stof en vuil die zich op de achterkant van de koelkast en de condensor hebben afgezet, dient u een of tweemaal per jaar te verwijderen. Maak dan ook het condensbakje bovenop de compressor schoon.

Als de koelkast langere tijd niet in gebruik is, gaat u als volgt te werk:

Trek de stekker uit het stopcontact.

Maak de koelkast leeg.

Ontdooien en schoonmaken zoals hiervoor beschreven.

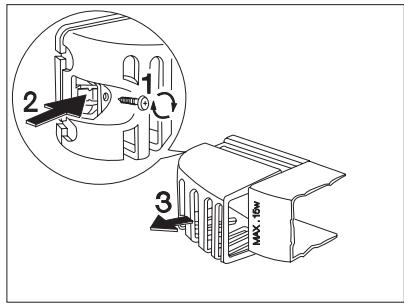

Het vervangen van de gloeilamp

Wanneer het gloeilampje van de binnenverlichting stuk is, kunt u dit probleem als volgt oplossen:

Haal de stekker uit het stopcontact.

Schroef de schroef los, die het afdekkapje bevestigt (1).

Druk het lipje (2) aan de achterkant van de verlichtingseenheid in (zie tekening) en verwijder daarna het afdekkapje in de richting die de pijl aangeeft (3). Nu kunt u de gloeilamp gemakkelijk vervangen (type gloeilamp: T25 230-240 V, 15 W, fitting E14).

Plaats na het vervangen van de gloeilamp het afdekkapje weer op zijn plaats, schroef de schroef terug en steek de stekker in het stopcontact.

Het niet branden van de gloeilamp heeft geen gevolgen voor de werking van het apparaat.

Als iets niet werkt

Er kan soms een kleine storing optreden, die u zelf kunt verhelpen. In de tabel vindt u informatie met betrekking tot het opheffen van zulke kleine storingen.

Als het apparaat aanstaat, is er soms wat geluid te horen (compressor, circulatie). Dan is er geen sprake van een storing.

Wij willen u er nogmaals op wijzen dat het apparaat met onderbrekingen werkt. Als de compressor stopt, wil dit niet zeggen dat het apparaat niet werkt. Daarom moet u altijd eerst de stekker uit het stopcontact trekken, voordat u elektrische onderdelen aanraakt.

Probleem	Mogelijk oorzaak	Oplossing
Het is te warm in de koelruimte.	De temperatuurregelaar is te laag ingesteld. De levensmiddelen zich net koud genoeg of staan op een verkeerde plek. De deur gaat net goed dicht of is net goed gesloten.	Op een hogere stand instellen. De levensmiddelen op de juiste plek zetten. Controleren of de deur goed dicht kan en of het deurrubber onbeschadigd en schoon is.
Het is te warm in de vriesruimte.	De temperatuurregelaar is te laag ingesteld. De deur gaat net goed dicht of is net goed gesloten. U wilt te veel levensmiddelen tegelijk invriezen. De in te vriezen levensmiddelen staan te dicht op elkaar.	Op een hogere stand instellen. Controleren of de deur goed dicht kan en of het deurrubber onbeschadigd en schoon is. Eenaar wachten en de temperatuur nogCTSens controlleren. De levensmiddelen zodanig neerzetten dat de koude lucht goed kan circuleren.
Er loopt water langs dechterwand van de koelruimte.	Dat is normalaal. Tijdens het automatische ont-dooien smelt het ijs op de afterwardsland.	Maak de afvoer schoon.
Er loopt water in de koelruimte.	De afvoer van de koelruimte kan verstopt zich. Levensmiddelen kunnen de lekbak blokkeren zatat er geen water in kan stromen.	Zet de levensmiddelen zodanig neer dat ze de afterwardsland nicht direct raken.
Er loopt water op de vloer.	Het afvoergootje loopt net in de condensbak boven de compressor.	Plaats het de afvoergootje in de condensbak.
Erijken te veel rijp en ijs.	De levensmiddelen zich net goed ingepakt. De deuren gaan net goed dicht of zich net goed gesloten. De temperatuurregelaar is net goed ingesteld.	De levensmiddelen better inpakken.
De compressor werkt continu.	De temperatuurregelaar is net goed ingesteld. De deuren gaan net goed dicht of zich net goed gesloten. U wilt te veel levensmiddelen tegelijk invriezen. U hebte warme levensmiddelen in het appa-raat gezet. Het apparaat staat op een te warme plek.	Controleren of de deuren goed dicht hunnen en of de deurrubbers onbeschadigd en schoon zich. De temperatuurregelaar op een lagere stand instellen. De temperatuurregelaar op een lagere stand instellen.
Het apparaat werkkt—hele-maal Niet. Noch de koel-ing, noch de binnenver-lichting werkt.	De stekker zit net in het stopcontact. De zekering in de huisinstallatie is uitt-geschakeld. De temperatuurregelaar is net ingesteld. Er staat geen spanning op het stopcontact. (Probeer er een ander apparaat op aan te sluiten.)	Controleren of de deuren goed dicht hunnen en of de deurrubbers onbeschadigd en schoon zich. Eenaar wachten en de temperatuur nogCTSens controlleren. Laat de levensmiddelen tot kamertemperaturetura afkoelen. Probeer de omgevingsttemperatuur te verla-gen. De aansluiting controlleren.
Het apparaat maakt Veel geluid.	Het apparaat staat net goed.	Zekering verrangen. Apparaat in werkking stellen volgens de aanwi-zijingen in hoofdstuk „In gebruik nemen". Contact opnemen met een elektrno-install-technur.

Als u de storing aan de hand van de aanwijzingen niet kunt oplossen, neem dan contact op met Service.

Aanwijzingen voor de installateur

Technische gegevens

Model	ZRB 634 FW
Brutto inhoud (I)	Koelgedeelte: 249 Vriesgedeelte: 91
Netto inhoud (I	Koelgedeelte: 245 Vriesgedeelte: 78
Breedte (mm)	595
Hoopte (mm)	1850
Diepte (mm)	632
Energieverbruik - (kWh / 24aar)	0,979
- (kWh /aar)	357
Energieklasse volgens de EU richtlijn	A
Invrescapaciteit (kg/24aar)	4
Maximale bewaartijd in geval van storing	28
Neutrale stroomsterkte (A)	0,6
Geluidsniveau (dB)	42
Gewicht (kg)	72
Aantal compressoren	1

Installeren van het apparaat

Vervoer, uitpakken

U kunt het apparaat het beste rechtop in de originele verpakking vervoeren. Zie ook de aanwijzingen op de verpakking.

Na elk transport mag het apparaat pas na ca. 2 uur ingeschakeld worden.

Pak het apparaat uit en controleer het op transportschade. Neem in geval van transportschade contact op met de leverancier en sluit het apparaat niet aan.

Reiniging

Verwijder de plankband en andere voorwerpen waarmee de losse onderdelen aan de binnenkant van het apparaat zijn bevestigd.

Reinig de binnenkant van het apparaat met lauw water en een kleine hoeveelheid afwasmiddel. Gebruik een zachte doek.

Wrijf de binnenkant na het schoonmaken droog.

Plaatsing

De omgevingstemperatuur oefent een invloed uit op het stroomverbruik en de juiste werking van het apparaat.

Houd er rekening mee dat het apparaat wordt gebruikt in een omgeving die overeenkomt met de klimaatklasse vermeld op het typeplaatje. De omgevingstemperaturen en hun klimaatklasse staan hieronder in het schema vermeld.

Klimaatklasse	Omgevingstemperatuur
SN	+10 ...,+32 °C
N	+16 ...,+32 °C
ST	+18 ...,+38 °C

Indien de omgevingstemperatuur onder de minimale waarde daalt, zal de temperatuur in het koelgedeelte boven de voorgeschreven temperatuur stijgen.

Indien de omgevingstemperatuur boven de maximale waarde stijgt, dan moet de compressor langer werken en wordt het automatische ontdooiingsproces verstoord, waardoor de temperatuur in het koelgedeelte en het stroomverbruik stijgen.

Monteer de afstandhouders in het zakje van de onderdelen aan de achterste hoeken van het apparaat.

Maak de schroeven los, stel de afstandhouders onder de schroeven, en draai de schroeven weer vast.

Zorg ervoor dat het apparaat waterpas staat. Gebruik hiervoor de stelpoten aan de voorzijde van het apparaat.

Stel het apparaat niet bloot aan de zon of plaats het niet in de onmiddellijke omgeving van een kachel, verwarming of fornuis.

Is plaatsing bij een warmtebron onvermijdelijk, houd dan de volgende richtlijnen aan:

Is de afstand tussen het apparaat en een gas- of elektrisch fornuis 3 cm of minder, dan moet er een brandvrije isolatieplaat met een dikte tussen 0,5 cm en 1 cm tussen de twee apparaten geplaatst worden. - Afstand tot een kolen- of petroleumkachel moet minstens 30 cm zijn.

De koelkast moet tegen de muur aangeschoven worden.

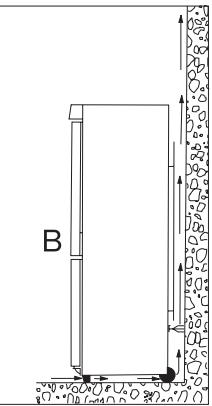

Bij de plaatsing van de koelkast moeten de minimale afstanden, vermeld op de tekening, strikt worden toegepast:

A: plaatsing onder een keukenkastje

B: vrijstaand

Draairichting deur veranderen

Indien praktischer kan de draairichting van de deur veranderd worden.

De apparaten worden in de handel gebracht met deuren die naar rechts opengaan.

De aanpassing is volgens de onderstaande tekeningen en beschrijving uitvoerbaar:

• De onderstaande werkzaamheden kunnen het beste uitgevoerd worden door 2 personen, zodat een persoon de deuren tijdens de werkzaamheden goed kan vasthouden. Haal de stekker uit het stopcontact.
• Open de deuren en schroef het scharnier (a, b), bevestigd met 2 schroeven (c), los (tekening 2).

Haal het complete scharnier (a, b, c) van zijn plaats door de deuren voorzichtig te kantelen. Vergeet de kunststof afstandshouder (b) onder het scharnier niet (tekening 2)! - Verwijder de deur van de koelkast door deze voorzichtig naar beneden te trekken. - Verwijder de deur van de vrieskast door deze voorzichtig naar boven te trekken. Haal de stift uit de bovenkant van de deur van de koelkast en plaats deze aan de andere kant. Haal de stift uit de bovenkant van de deur van de vrieskast en plaats deze aan de andere kant.

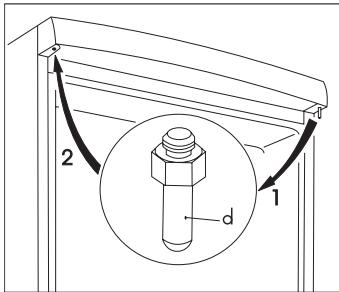

• Schroef de bovenste stift van de deur van de koelkast (d) los en plaats deze aan de andere kant (tekening 1).

• Verwijder de afdekplaatjes (u) uit de onderkant van het apparaat (tekening 3).
• Schroef de onderste deursteun (e) los door de schroeven (s) los te draaien en zet deze weer vast aan de andere kant (tekening 3).

• Demonteer de onderste deursteun (f) en de daarbij behorende ring (h) en zet deze in het andere gat.
• Plaats de afdekplaatjes (u) aan de andere kant.
• Haal de afdekpennen (3 stuks) voor de scharnierbevestiging (n, k) aan de linkerkant en zet ze aan de andere kant (tekening 2).
• Plaats de pen (m) van het scharnier van de deur van de vrieskast in het gat aan de linkerkant (tekening 2). Zet de deur van de vrieskast op de onderste (f) deursteun (tekening 3).
• Druk de deur van de koelkast in de bovenste (d) deursteun. Hierna moeten de deuren even worden gekanteld en kan men de scharnier (m) in het gat van de deur van de koelkast drukken.
• Open nu de deuren en schroef de scharnier vast aan de linkerkant met behulp van de 2 schroeven (c). Vergeet de kunststof afstandshouder (b) niet, die onder het scharnier moet komen. Let er goed op, dat de rand van de deuren gelijk loopt met de zijkant van het apparaat. Zet het apparaat op de plaats, plaats het waterpas en steek de stekker in het stopcontact.

Natuurlijk kunt u ook contact opnemen met het dichtstbijzijnde servicepunt, mocht u het omzetten van de deurdraairichting liever niet zelf uitvoeren. Hier kunt u informatie vragen over de kosten van het omzetten door een van onze servicemonteurs en een afspraak maken.

Elektrische aansluiting

Deze koelkast is ontworpen voor 230 V AC (~) 50 Hz.

Het apparaat moet worden aangesloten op een volgens de voorschriften geïnstalleerd stopcontact met randaarde. Als zo'n stopcontact niet aanwezig is, laat het dan door een erkend installateur in de buurt van de koelkast aanbrengen.

Dit apparaat voldoet aan de volgende EU-richtlijnen: - 73/23/EEG van 19.02.1973 (incl. wijzigingsrichtlijnen) - laagspanningsrichtlijn - 89/336/EEG van 03.05.1989 (incl. wijzigingsrichtlijnen) - EMC-richtlijn 96/57 EEC - 96/09/03 (richtlijn energie-efficiëntie) en latere aanvullingen

Bewaartijdentabel (1)

Verse levensmiddelen in de koelkast bewaren

Soort	Bewaartijd in階段							Verpakking
	1	2	3	4	5	6	7
rauw vlees	X	X	X	X	X			vershoudfolie, luchtdicht
gekookt vlees	X	X	X	X	X	X		afgesloten schaaljtje
gebraden vlees	X	X	X	X	X			afgesloten schaaljtje
rauw gehakt	X							afgesloten schaaljtje
gebraden gehakt	X	X	X	X				afgesloten schaaljtje
vleeswaren	X	X	X	X				vershoudfolie, vetrivij papier
verse vis	X	X	X					vershoudfolie, luchtdicht
gekooke vis	X	X	X	X				afgesloten schaaljtje
gebakken vis	X	X	X	X	X			afgesloten schaaljtje
vis uit blik	X	X	X					afgesloten schaaljtje
versekip	X	X	X	X	X	X		vershoudfolie, luchtdicht
gebradenkip	X	X	X	X	X	X		afgesloten schaaljtje
verse eend, gans	X	X	X	X	X	X		vershoudfolie, luchtdicht
gebraden eend, gans	X	X	X	X	X	X	X	afgesloten schaaljtje
boter ongeopend	X	X	X	X	X	X	X	originele verpakking
boter geopend	X	X	X	X	X	X	X	originele verpakking
melk	X	X	X	X	X			originele verpakking
room	X	X	X	X				kunststof schaaljtje
zure room	X	X	X	X	X	X	X	kunststof schaaljtje
kaas (hard)	X	X	X	X	X	X	X	aluminium folie
kaas (zacht)	X	X	X	X	X	X	X	vershoudfolie
kwark	X	X	X	X	X	X	X	vershoudfolie
eieren	X	X	X	X	X	X	X
spinazie.	X	X	X	X				vershoudfolie
erwten, bonen	X	X	X	X	X	X	X	vershoudfolie
paddestoelen	X	X	X	X	X			vershoudfolie
wortelen, bieten	X	X	X	X	X	X	X	vershoudfolie
tomaten	X	X	X	X	X	X	X	vershoudfolie
kool	X	X	X	X	X	X	X	vershoudfolie
snel rottend fruit (aardbei, framboos enz.)	X	X	X	X	X			vershoudfolie
ander fruit	X	X	X	X	X	X	X	vershoudfolie
fruit uittblik	X	X	X	X	X			afgesloten schaaljtje

X: normale bewaartijd x: mogelijke bewaartijd (geldt alleen voor echt verse producten)

Bewaartijdentabel (2)

Diepvriesproducten bewaren

Soort	in de koelruimte +2 - +7 °C	in de ****-vriesruimte -18°C
groente	1 dag	12 maanden
kant-en-klare producten	1 dag	6 maanden
aardappelgerechten, pastagerechten	1 dag	12 maanden
soep	1 dag	6 maanden
fruit	1 dag	12 maanden
vlees	1 dag	5 maanden
consumptie-ijs	1 dag	3 weken
