Type de produit	Réfrigérateur-congélateur combiné, classe énergétique A
Marque	ZANUSSI
Modèle	ZRB40NC
Volume net total	379 L (réfrigérateur: 287 L, congélateur: 92 L)
Volume brut total	401 L (réfrigérateur: 291 L, congélateur: 110 L)
Hauteur	2010 mm
Largeur	595 mm
Profondeur	632 mm
Poids	80 kg
Classe climatique	SN, N, ST (températures ambiantes de +10 °C à +38 °C)
Consommation énergétique	1,01 kWh/jour, 369 kWh/an
Pouvoir de congélation	4 kg/24h
Autonomie en cas de panne	20 heures
Niveau sonore	38 dB
Alimentation électrique	230 V, 50 Hz, 1,0 A
Nombre de compresseurs	1
Réfrigérant	Isobutane (R600a), inflammable
Réglage de température	Thermostat mécanique avec positions min/max
Dégivrage du réfrigérateur	Automatique (cycle de dégivrage intégré)
Dégivrage du congélateur	Manuel (couche de givre à retirer à l'aide d'une spatule en plastique)
Éclairage intérieur	Ampoule T25, 230-240 V, 25 W, culot E14, remplaçable
Accessoires inclus	Clayettes en verre, bac à glaçons, balayette pour orifice d'écoulement, spatule en plastique, distanceurs
Orientation des portes	Réversible (de droite à gauche ou inversement)
Pieds réglables	Oui (2 pieds avant)
Entretien	Nettoyage à l'eau tiède, sans savon ni abrasifs ; nettoyage du condenseur 1 à 2 fois par an

FOIRE AUX QUESTIONS - ZRB40NC ZANUSSI

Comment régler la température de mon réfrigérateur-congélateur ZANUSSI ZRB40NC ?

Tournez le bouton du thermostat situé dans le boîtier d'éclairage du réfrigérateur. La position moyenne (entre min et max) donne environ +5°C dans le réfrigérateur et -18°C dans le congélateur, ce qui convient à un usage quotidien. Pour plus de froid, tournez vers le maximum ; pour moins, vers le minimum.

Comment dégivrer le compartiment congélateur ?

Débranchez l'appareil, sortez les aliments congelés et enveloppez-les dans du papier ou un tissu. Retirez la gouttière d'évacuation située en bas du congélateur et placez-la à l'envers pour diriger l'eau vers un récipient. Laissez la porte ouverte jusqu'à ce que le givre fonde. N'utilisez jamais d'outils tranchants ou de chauffage. Une fois dégivré, séchez soigneusement, remettez la gouttière en place, rebranchez et réglez le thermostat au maximum pendant quelques heures.

Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?

Cela est souvent dû à un orifice d'écoulement de l'eau de dégivrage obstrué. Nettoyez l'orifice à l'aide du bâtonnet fourni. Vérifiez aussi que les aliments ne touchent pas la paroi arrière, ce qui peut bloquer l'écoulement. Si le flexible arrière est mal positionné, ajustez-le pour qu'il débouche dans le bac de récupération.

Comment changer l'ampoule de l'éclairage intérieur ?

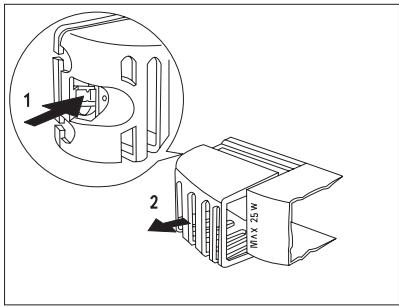

Débranchez l'appareil. Appuyez sur le levier (1) à l'arrière du diffuseur pour le retirer (2). Remplacez l'ampoule par une de type T25, 230-240 V, 25 W, culot E14. Remettez le diffuseur et rebranchez. L'absence d'éclairage n'affecte pas le fonctionnement.

Puis-je inverser le sens d'ouverture des portes ?

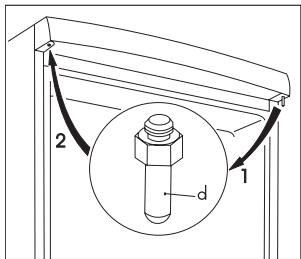

Oui, la porte peut être inversée de droite à gauche. Suivez les instructions figurant dans la notice : démontez le support double, les portes, les fiches et les bouchons, puis remontez le tout du côté opposé. Si vous n'êtes pas à l'aise, faites appel à un professionnel.

Que faire si le compresseur fonctionne en continu ?

Vérifiez que le thermostat n'est pas en position trop élevée. Assurez-vous que les portes ferment correctement et que les joints sont propres. Réduisez la quantité d'aliments frais introduits en une seule fois et attendez qu'ils soient refroidis avant de les placer. Si la température ambiante est élevée, essayez de la baisser ou déplacez l'appareil.

Comment préparer des glaçons ?

Remplissez le bac à glaçons d'eau et placez-le dans le compartiment congélateur. Pour une prise plus rapide, humidifiez le fond du bac ou augmentez temporairement l'intensité du refroidissement. Pour démouler les glaçons, passez le bac sous l'eau tiède et tordez-le légèrement. N'utilisez jamais d'objets métalliques.

Quel est le niveau sonore normal de l'appareil ?

Le niveau sonore est de 38 dB. Des bruits de fonctionnement (compresseur, circulation du liquide) sont normaux. Si l'appareil fait un bruit excessif, vérifiez qu'il est de niveau et d'aplomb (utilisez les pieds réglables). Un mauvais alignement peut amplifier les vibrations.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Lavez l'intérieur avec de l'eau tiède (sans savon ni produits abrasifs). Utilisez un chiffon doux. Séchez soigneusement. Nettoyez également les joints de porte à l'eau claire. Rebranchez après nettoyage. Il est conseillé de le faire toutes les 3 à 4 semaines ou lors du dégivrage.

Que faire en cas de panne de courant ?

L'autonomie de l'appareil est de 20 heures. Évitez d'ouvrir les portes pendant cette période. Si l'interruption est plus longue, vérifiez l'état des aliments surgelés : ne recongelez pas des produits décongelés, consommez-les rapidement. Après le retour du courant, laissez l'appareil se stabiliser avant de réintroduire des aliments frais.

MODE D'EMPLOI ZRB40NC ZANUSSI

Avant l'installation et l'utilisation de l'appareil, nous vous conseillons de procéder à la lecture complète du mode d'emploi contenant des prescriptions de sécurité, des informations importantes et des conseils. En respectant les prescriptions du mode d'emploi, l'appareil fonctionnera convenablement et à votre satisfaction.

Les symboles utilisés :

Prescriptions de sécurité

Les prescriptions et précautions de ce symbole servent à la protection de l'appareil et de votre personne.

Instructions et informations importantes

Informations pour la protection de l'environnement

Conseils pratiques

Vous trouverez ici des conseils pratiques concernant les aliments et leur stockage.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Sommaire

Informations importantes de la sécurité 18

Prescriptions générales de sécurité 18

Prescriptions de sécurité pour les enfants 18

Prescriptions de sécurité 18

Prescriptions de sécurité pour isobutane 18

À l'attention de l'exploiteur 19

Informations générales 19

Description de l'appareil, parties principales 19

Commande de l'appareil 20

Mise en service 20

Réglage de la température, réglage 20

Utilisation de l'appareil réfrigérateur 20

Stockage dans le réfrigérateur 20

Temps et température de stockage des aliments 20

L'utilisation du congélateur 20

Congélation 20

Conservation dans le compartiment congélateur 21

Préparation du glaçon 21

Renseignements et conseils utiles 21

Idées et suggestions 21

Comment économiser de l'énergie. 21

Armoire et environnement 22

Entretien 22

Dégivrage 22

Nettoyage régulier 23

Appareil hors d'usage 23

Dépannage 23

Remplacement de l'ampoule d'éclairage. 23

En cas d'anomalie de fonctionnement 23

À l'attention de la personne qui mettra en service l'appareil 25

Caractéristiques techniques 25

Mise en marche de l'appareil 25 Livraison, désemballage 25

Nettoyage 25

Emplacement de l'appareil. 25

Changement de direction de l'ouverture de la porte 26

Branchement électrique 27

Temps de stockage (1) 28

Temps de stockage (2) 29

Garantie et service après-vente 29

Conditions de garantie 29

Service après-vente et pièces de rechange 29

Déclaration des conditions de garantie 30

Le Groupe Electrolux est le premier fabricant mondial d'appareils de cuisine, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards de dollars US dans plus de 150 pays à travers le monde.

Informations importantes de sécurité

Prescriptions générales de sécurité

• Conservez ce mode d'emploi qui doit suivre l'appareil en cas de déménagement ou de changement de propriétaire. L'appareil n'est conçu que pour le stockage des produits alimentaires dans les conditions normales de ménage et selon les prescriptions de ce mode d'emploi.
• Uniquement un atelier qualifié et autorisé par la fabrique peut exécuter les entretiens périodiques et les réparations, y compris la réparation et le changement du câble électrique. Pour une réparation, n'utilisez que des pièces de rechange livrées par la fabrique. Dans le cas contraire, cela peut causer l'endommagement de l'appareil ou d'autres dégâts matériels ou personnels. L'appareil n'est hors tension que si la fiche de courant est retirée de la prise. Retirez toujours la fiche de la prise avant le nettoyage, l'entretien ou le dépannage de l'appareil (ne tirez jamais la fiche par le câble). Dans le cas où la prise est difficilement accessible, mettez l'appareil hors tension en déconnectant le réseau. Il est interdit de rallonger le câble. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.
• Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court-circuit et d'incendie).
• Ne débranchez pas l'appareil en tirant sur le câble, surtout lorsque vous le déplacez.
• Si le câble d'alimentation est endommagé ou écrasé, cela peut provoquer un court-circuit, un incendie et/ou une électrocution.
• Important : en cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié.
• Si la prise murale est mal fixée, ne branchez pas l'appareil (risque d'électrocution ou d'incendie). Il est interdit de faire fonctionner l'appareil si la calotte de lampe n'est pas mise. N'utilisez pas d'outils pointus, coupants ou durs lors du nettoyage, du dégivrage ou de l'enlèvement des aliments congelés ou du bac à glaçons. Vous risquez d'endommager le système réfrigérant.
• Évitez la pénétration de liquide dans le régulateur de température ou dans le système d'éclairage.
• Vous risquez des engelures si vous consommez des glaçons ou de la glace immédiatement après les avoir sortis du compartiment de congélation.
• Ne recongelez pas des aliments une fois dégelés, consommez-les le plus vite possible.
• Suivez attentivement les instructions du producteur concernant le temps de conservation des produits congelés.
• Il est interdit d'accélérer le dégivrage en utilisant un chauffage électrique ou des produits chimiques.
• Évitez qu'un récipient chaud touche les parties en plastique du réfrigérateur.
• Ne stockez pas de gaz ou de liquide combustible dans l'appareil, vous risquez une explosion.
• Ne mettez pas de boissons en bouteille ou gazeuses, ni de compotes, dans le compartiment de congélation.
• Vérifiez et nettoyez systématiquement l'orifice d'écoulement de l'eau de dégivrage qui se produit durant le dégivrage. En cas d'engorgement, l'eau de dégivrage accumulée peut causer des dommages prématurés à l'appareil.

Prescriptions de sécurité pour les enfants

• Ne laissez jamais les enfants jouer avec le matériel d'emballage. La feuille en plastique peut causer une asphyxie. L'appareil doit être manipulé par des femmes. Ne laissez pas les enfants jouer avec l'appareil ou ses parties de réglage.
• Si vous avez fini d'utiliser l'appareil, retirez la fiche secteur de la prise, coupez le câble de raccordement (le plus proche de l'appareil) et démontez la porte de l'appareil. Ainsi, vous éviterez que les enfants ne soient victimes d'électrocution ou d'asphyxie dans l'appareil.

Prescriptions de sécurité

• Placez l'appareil contre le mur pour éviter tout contact avec les parties chaudes (compresseur, condenseur) et prévenir les brûlures éventuelles.
• Avant de déplacer l'appareil, retirez la fiche de la prise secteur. Veillez à ce que le câble électrique ne soit pas coincé sous l'appareil lors de sa mise en place. Assurez une circulation d'air suffisante pour l'appareil afin d'éviter sa surchauffe. Suivez attentivement les instructions de mise en service.

Prescriptions de sécurité pour l'isobutane

Mise en garde

L'isobutane (R 600a) est l'agent réfrigérant de l'appareil, qui est hautement inflammable et explosif. - Maintenez dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement. - N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant. - N'endommagez pas le circuit de réfrigération. - N'utilisez pas d'appareils électriques à l'intérieur du compartiment destiné à la conservation des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

Respectez les prescriptions du mode d'emploi en ce qui concerne la protection de la vie et des biens.

À l'attention de l'exploitant

Informations générales

La désignation officielle de l'appareil est : "Combinaison de réfrigérateur et de congélateur à un compresseur moteur, l'unité de congélation située en bas". En plus des prestations conventionnelles, l'appareil possède une unité de congélation entièrement séparée de l'autre unité, qui est munie d'une porte propre. L'appareil est donc capable de stocker des aliments réfrigérés ou congelés, de congeler

des aliments ménagers en une quantité indiquée dans le mode d'emploi, ainsi que de produire des glaçons.

L'appareil est conforme aux prescriptions des normes dans les limites de température selon les classes climatiques.

La plaque signalétique contient le chiffre de la classe climatique.

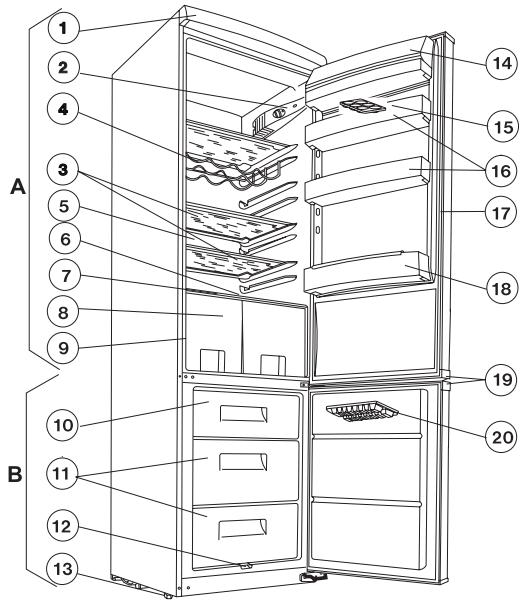

Description de l'appareil, parties principales

A - Réfrigérateur, B - Congélateur

1. Couvercle
2. Boîte éclairage
3. Clayettes de verre
4. Clayette à bouteilles
5. Surface réfrigérante
6. Collecteur de l'eau fondue
7. Clayette de verre
8. Compartiments à fruits
9. Plaque de spécifications
10. Compartiment congélateur
11. Compartiment(s) avec cageot
12. Déversoir de l'eau fondue

1. Pieds réglables
2. Couvercle du beurrier
3. Alvéoles pour œufs
4. Clayette de porte
5. Profil isolé-porte
6. Bac à bouteilles
7. Poignées
8. Bac à glace
9. Condensateur
10. Écoulement de l'eau fondue
11. Écarteur
12. Plateau évaporateur
13. Compresseur
14. Roulettes

Commande de l'appareil

Mise en service

Mettre les accessoires dans le réfrigérateur puis connecter la fiche dans la prise.

Par le régulateur de température qui se trouve dans la boîte d'éclairage du réfrigérateur, vous pouvez démarrer l'appareil et régler la température en tournant le bouton dans le sens des aiguilles d'une montre. Voir le point suivant pour le réglage.

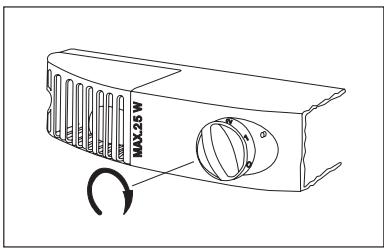

Régulation de température, réglage

Le régulateur de température, en raison de son réglage, arrête automatiquement - pour une durée plus ou moins longue - le fonctionnement de l'appareil et le redémarre, en assurant ainsi la température souhaitée.

Plus le régulateur est proche de la position maximale, plus la réfrigération est intensive. Si le bouton de régulation de la température occupe une position moyenne (entre minimum et maximum), cela fait -18°C dans le congélateur et +5°C dans le réfrigérateur. Cette position moyenne est adéquate pour l'utilisation quotidienne.

Outre la position du régulateur de température, la température ambiante, la fréquence d'ouverture des portes de l'appareil, la quantité d'aliments frais qu'on vient d'y mettre, etc. influencent également la température interne de l'appareil.

Au degré maximal - en cas de charge importante, p.ex. en période caniculaire - le compresseur pourra fonctionner sans discontinuer. Ce mode de fonctionnement n'abîmera pas l'appareil.

Utilisation de l'appareil réfrigérateur

Le refroidissement adéquat de l'appareil nécessite une circulation d'air correcte à l'intérieur. Veuillez donc ne jamais couvrir de papier ou de plateau l'espace libre derrière le fond des clayettes. Afin d'éviter le givrage inutile, attendez le complet refroidissement des préparations avant de les stocker. Avant de mettre les aliments dans l'appareil, enfermez-les dans des récipients ou emballez-les en feuilles d'aluminium, de polyéthylène, de rilsan, etc. de manière à éviter le transfert des odeurs ou le dessèchement. Par exemple, les légumes ainsi emballés garderont leur fraîcheur pendant plusieurs jours.

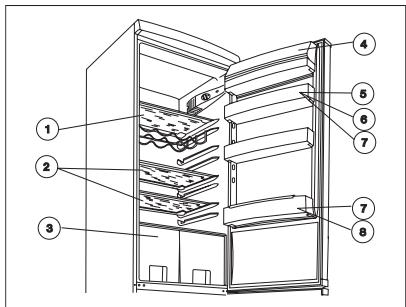

Stockage dans le réfrigérateur

Nous vous conseillons de prendre en considération la figure pour le rangement des aliments différents :

1. Pâtisseries, plats préparés, aliments en pot, viandes fraîches, charcuteries, boissons,
2. Lait, produits laitiers, aliments dans pots
3. Fruits, légumes, salades
4. Fromages, beurres
5. Œufs
6. Yaourts, crèmes fraîches
7. Petites bouteilles, rafraîchissements
8. Grandes bouteilles, boissons

Temps et température de stockage des aliments

Voir le tableau Température de stockage concernant la durée de stockage des aliments à la fin de ce mode d'emploi.

Il est impossible de prédéterminer le temps de stockage des aliments car ce temps dépendra de la fraîcheur et de la manipulation des aliments refroidis. Pour cela, les temps ne sont donnés qu'à titre d'orientation.

Si vous ne voulez pas utiliser les aliments achetés à l'état congelé, vous pouvez les stocker durant environ un jour (jusqu'à leur décongélation).

L'utilisation du congélateur

Congélation

L'appareil est adapté à la congélation de la quantité de produits alimentaires frais indiquée sur la plaque de spécification. Après une préparation ajustée, congeler les produits alimentaires de la façon suivante.

Tourner le bouton du régulateur de température dans la position moyenne.

Replacer les aliments déjà congelés - ou une partie de ceux-ci - du compartiment supérieur dans l'autre compartiment et compartiments. Placer les aliments frais dans le compartiment de congélation, laisser de la place suffisante pour la circulation d'air. Si vous laissiez des aliments déjà congelés dans le compartiment de congélation, replacez-les dans la partie arrière du com

partiment. Faites attention à ce que les aliments frais ne touchent pas les aliments déjà congelés.

Faire fonctionner l'appareil ainsi pendant à peu près 24 heures.

24 heures passées, retournez le bouton du régulateur de température dans la position qui vous convient ou bien laissez-le dans une position moyenne. Cette position garantit un pouvoir de réfrigération normal.

Il n'est pas conseillé de tourner le bouton du régulateur de température dans une position plus haute (p.ex. dans la position maximale). Quoiqu'on puisse diminuer le temps de congélation par cette méthode, cela peut aussi baisser durablement la température du réfrigérateur au-dessous de 0°C ce qui gèlera les aliments et boissons y stockés. Ne congelez jamais plus d'aliments que le pouvoir de congélation indiqué dans la "Spécification technique", sinon la congélation ne sera pas parfaite, et après la décongélation se produisent différentes altérations (perte de saveur, d'arôme, destructions, etc.). Si possible, ne pas faire de glace pendant la congélation, puisque le glaçage diminue le pouvoir de congélation.

Conservation dans le compartiment congélateur

Une fois la congélation terminée, il est conseillé de replacer les aliments congelés du compartiment supérieur du congélateur dans le bac ou les deux bacs de stockage disponibles et assurer ainsi de la place pour une nouvelle congélation. Une congélation intermédiaire n'abîme pas les produits stockés.

Si vous souhaitez introduire une plus grande quantité d'aliments dans le congélateur, vous pouvez enlever les bacs, à l'exception du bac inférieur, et placer les aliments directement sur la surface réfrigérante.

Pour les produits congelés achetés, respectez toujours la durée de conservation indiquée sur l'emballage. Concernant les denrées congelées par vous-même, vous trouverez des conseils de conservation sur l'intérieur de la porte du compartiment congélateur. Les symboles indiquent les différents aliments, tandis que les chiffres la durée de conservation maximale en mois. Le stockage des produits surgelés n'est fiable que s'ils n'ont pas été décongelés avant la mise dans le congélateur, même pas pour quelques minutes.

Un produit décongelé doit être consommé dans le plus bref délai et ne jamais être recongelé.

Préparation des glaçons

Pour la préparation des glaçons, remplissez d'eau le bac à glaçons et placez-le dans le compartiment de congélation. Il est possible de réduire le temps de préparation des glaçons par l'humidification de la base du bac ou bien par l'intensification du refroidissement. Après avoir terminé la préparation, n'oubliez pas de remettre le régulateur du refroidissement !

Pour sortir les cubes de glace, faites couler de l'eau sur le bac et tordez-le légèrement. N'utilisez pas de couteau ou autres objets métalliques pour faire sortir le bac gelé contre le compartiment, vous risquez d'abîmer le système réfrigérant.

Renseignements et conseils utiles

• Nous vous signalons que la répartition des tablettes est modifiable, ce qui augmente considérablement la disponibilité de l'espace de refroidissement normal. Le changement de place des tablettes est possible en ouvrant la porte à 90°.
• En ouvrant puis en refermant la porte, un espace d'air raréfié se produit à l'intérieur de l'appareil, causé par la basse température. Attendez quelques minutes après la fermeture de la porte - si vous pouvez la rouvrir - pour que la tension intérieure s'égalise.
• Veillez à ce que l'appareil fonctionne dans la position du régulateur où la température intérieure ne monte jamais au-dessus de -18 °C, car une température plus élevée peut causer une ALTÉRATION des aliments congelés. Assurez-vous quotidiennement du fonctionnement sans faille du congélateur afin de prévenir l'altération des aliments et de détecter à temps une panne éventuelle.

Idées et suggestions

Ce chapitre vous donne des idées et suggestions pour l'utilisation de l'appareil afin de diminuer la consommation d'énergie. Il donne également des informations sur l'environnement.

Comment économiser de l'énergie

• Placez votre appareil loin d'une source de chaleur ou des rayons solaires. Veillez à ce que l'air circule librement tout autour de l'appareil afin d'assurer une bonne aération du condensateur et du compresseur.
• Enfermez les aliments dans des récipients ou emballages hermétiques pour éviter le givrage inutile. Évitez d'ouvrir trop souvent les portes de l'appareil et ne les laissez ouvertes que le temps nécessaire.
• Attendez le complet refroidissement des préparations avant de les stocker. Nettoyez régulièrement le condenseur.

Armoire et environnement

La matière isolante et l'agent de congélation de l'armoire ne contiennent pas de gaz nocifs pour la couche d'ozone. Évitez tout endommagement du système réfrigérant, surtout à l'arrière à proximité du système. Les autorités municipales donnent des renseignements concernant les endroits d'élimination des appareils délabrés.

Les matières désignées utilisées dans cet appareil sont réutilisables.

Entretien

Dégivrage

Le fonctionnement de l'appareil fait qu'une partie de l'humidité des espaces réfrigérants se précipite sous forme de givre.

L'épaisse couche de givre a un effet isolant, par conséquent elle affaiblit le pouvoir de réfrigération, ce qui se manifeste par l'augmentation de la température des compartiments et par la croissance de la consommation d'énergie.

Le dégivrage du compartiment réfrigérateur de ce type s'effectue automatiquement. Cette opération ne nécessite aucune intervention de votre part. Le thermostat arrête régulièrement le compresseur pour une durée plus ou moins longue ; pendant ce temps, le refroidissement est interrompu et, sous l'action de la dérivation thermique de l'appareil, la température de la surface réfrigérante passe au-dessus de 0°C, ce qui déclenche le dégivrage. Quand la température de la surface réfrigérante atteint +3 à +4°C, le thermostat remet en marche le système.

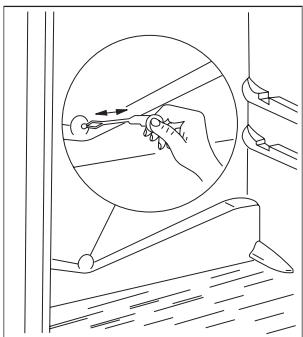

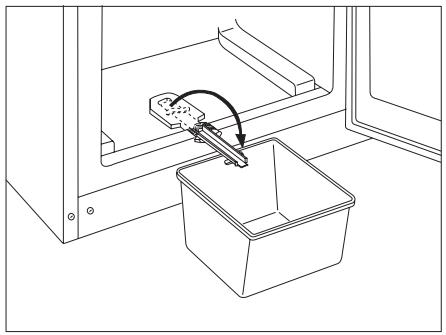

L'eau de dégivrage, évacuée par le dos de l'appareil, passe par l'orifice d'écoulement dans le bac de récupération installé sur le dessus du compresseur et s'évapore sous l'effet de la chaleur du compresseur.

Nous attirons votre attention sur l'importance du contrôle et du nettoyage systématiques de l'orifice d'écoulement de l'eau de dégivrage qui se dégage, puisque, en cas d'obstruction de l'orifice, l'eau de dégivrage engorgée s'évacue dans l'isolation de l'appareil, ce qui amène au dysfonctionnement précoce de l'appareil.

Le nettoyage de l'orifice d'écoulement d'eau de dégivrage doit être effectué selon la figure à l'aide du bâtonnet faisant partie des accessoires de l'appareil. Le bâtonnet doit être entreposé dans l'orifice.

Un cas typique de l'obstruction de l'orifice est l'aliment emballé en papier qui se contacte avec la paroi du fond du compartiment réfrigérateur et gèle contre la paroi. Quand vous sortez l'aliment de l'appareil, le papier se déchire et tombe dans l'orifice pouvant causer ainsi l'obstruction de celui-ci.

Nous vous prions donc, pour la bonne raison de ce qui vient d'être écrit, de procéder avec une extrême précaution lors du stockage des aliments emballés en papier.

En cas de charge importante, par exemple en période caniculaire, il se peut que l'appareil soit provisoirement en marche sans discontinuer. Pendant ce temps, le dégivrage automatique est hors fonction.

Il n'est pas anormal que, après une période de dégivrage, de petites traces de givre restent sur la paroi du fond de l'appareil.

Le compartiment congélateur ne peut être muni de fonction de dégivrage automatique, puisque les aliments congelés et surgelés ne supportent pas la température de dégel.

La mince couche de givre peut être grattée à l'aide de la spatule en plastique qui fait partie des accessoires de l'appareil.

Si la couche de givre est tellement épaisse qu'elle ne puisse être enlevée à l'aide de la spatule en plastique, il faut procéder au dégivrage du compartiment congélateur. La fréquence du dégivrage est fonction de l'utilisation (en général 2 à 3 fois par an).

Sortez les denrées congelées de l'appareil et enveloppez-les dans du papier ou un tissu, puis stockez-les dans un endroit froid si possible, ou bien replacez-les éventuellement dans un autre réfrigérateur.

L'appareil débranché, les deux compartiments sont mis hors service.

Ouvrez les portes des compartiments et procédez au nettoyage du compartiment réfrigérateur selon le chapitre « Nettoyage régulier », et à l'entretien et au nettoyage du compartiment congélateur selon ce qui suit :

Afin d'évacuer l'eau de dégivrage, sortez la gouttière d'évacuation qui se trouve au milieu du bas du compartiment congélateur et replacez-la à l'envers selon la figure.

Placez au-dessous un récipient dans lequel s'écoulera l'eau de dégivrage.

Le dégivrage terminé, replacez la gouttière d'évacuation à sa place initiale.

Le récipient qui apparaît sur la figure ne fait pas partie des accessoires de l'appareil !

Après le dégivrage et l'évacuation de l'eau, séchez soigneusement les surfaces.

Rebranchez l'appareil et replacez les produits sortis.

Il est conseillé de faire fonctionner l'appareil pendant quelques heures à la position maximale du thermostat afin d'atteindre le plus vite possible la température optimale de stockage.

Nettoyage régulier

Lavez l'intérieur de l'appareil une fois par 3-4 semaines avec de l'eau tiède et séchez-le (il est conseillé de lier le lavage au dégivrage du congélateur).

Il est interdit d'utiliser du savon ou des produits abrasifs pendant le nettoyage.

Mettez l'appareil hors tension. Lavez son intérieur avec de l'eau tiède et séchez-le. Lavez l'étanchéité de porte avec de l'eau claire. Mettez l'appareil sous tension après le nettoyage.

Éliminez une ou deux fois par an la couche de poussière accumulée sur le condenseur au dos de l'appareil et nettoyez le plateau d'évaporation.

Appareil hors d'usage

Procédez comme suit en cas de non-utilisation prolongée de l'appareil :

Débranchez l'appareil.

Enlevez de l'appareil les aliments qui s'y trouvent.

Exécutez le dégivrage et le nettoyage suivant les instructions précédentes.

Laissez entrouverte la porte pour éviter la production d'odeurs.

Dépannage

Remplacement de l'ampoule d'éclairage

Si l'ampoule de l'éclairage intérieur est grillée, vous pouvez procéder au remplacement vous-même selon les instructions suivantes :

Débranchez l'appareil.

Pour changer l'ampoule, pressez le levier (1) à l'arrière du diffuseur selon la figure et retirez-le dans le sens indiqué par la flèche (2). (Type de l'ampoule : T25 230-240 V, 25 W, E14)

Une fois l'ampoule changée, replacez le diffuseur et branchez l'appareil. L'absence d'éclairage n'influence pas le fonctionnement de l'appareil.

En cas d'anomalie de fonctionnement

Au cours du fonctionnement de l'appareil peuvent survenir de petits incidents qui n'exigent pas l'appel d'un expert. Le tableau suivant vous donne des renseignements pour les traiter vous-même et éviter ainsi des dépenses inutiles.

Nous attirons votre attention sur le fait que le fonctionnement de l'appareil produit quelques effets phoniques (compresseur, circulation du liquide) qui ne constituent pas des dégâts ; ils appartiennent au fonctionnement normal.

Nous vous attirons de nouveau l'attention sur le fait que l'arrêt du compresseur ne signifie pas que l'appareil est hors tension. Il est INTERDIT de toucher les parties électriques de l'appareil avant de le débrancher du réseau !

Symptômes	Causes	Solutions
L'appareil ne fait pas suffisamment de froid dans le compartment réfrigérateur	Le thermostat est sur une position trop BASSE.Les alliments n'ont pas été refroidis avant d'être introduits dans l'appareil ou ils sont mal places.Le joint de porte n'est pas en bon état ou la porte n'est pas correctement fermée.	Placez le thermostat sur une position plus élevé.Veryfiez la fermeture de la porte, ainsi que l'intégrality et la propreté du joint de porte.
L'appareil ne fait pas suffisamment de froid dans le compartment congélateur	Le thermostat est sur une position trop BASSE.Le joint de porte n'est pas en bon état ou la porte n'est pas correctement fermée.Trop de produits frais ont été introduits en même temps.Les produits à congefer sont placeés d'une manière trop serrée.	Placez le thermostat sur une position plus élevé.Veryfiez la fermeture de la porte, ainsi que l'intégrality et la propreté du joint de porte.Atendez quelques heures, puis vérifie la température de nouveau/placeze les alimentés correctement afin que l'air circule librement.
Il y a des gouttelettes d'eau sur l'évaporateur du compartiment réfrigérateur.Iy a des traces d'eau au fond du compartiment réfrigérateur.Iy a des traces d'eau sur le sol	C'est normal. Pendant la phase de dégivrage automatique, l'eau dégivée ruis-selle sur l'évaporateur.L'orifice d'écoulement de l'eau de dégivrage est obstrué.Des denrées empêchent le passage de l'eau dans l'orifice d'écoulement de l'eau de dégivage.Le flexible d'évacuation de l'eau de dégivage à l'arrière de l'appareil ne débouche pas dans le bac de récapération d'eau.	Nettoyez l'orifice d'écoulement/placez correctement les denrées alimentaires sur les clayettes, évitez leur contact avec le paroi du fond de l'appareil.Metteze-le en place correctement.
Il y a trop de giver dans le compartment congélateur ou réfrigérateur	Les denrées ne sont pas correctement emballées.La porte n'est pas correctement fermée ou le joint de porte n'est pas en bon état.Le thermostat est sur une position trop élevé.	Veryfiez l'emballage des alliments.Veryfiez la fermeture des portes et le bon état du joint de porte.Placez le thermostat sur une position moins élevé.
Le compresseur fon-cionne en continu	Le thermostat est sur une position trop élevé.Les portes ne sont pas correctement fer-mées ou le joint de porte n'est pas en bon état.Trop de produits frais ont été introduits dans l'appareil.Les alliments n'ont pas été refroidis avant d'être introduits dans l'appareil.La température ambiente du local où est situé l'appareil est trop élevé.	Placez le thermostat sur une position moins élevé.Veryfiez la fermeture des portes, ainsi que le bon état et la propreté du joint.Atendez quelques heures, puis vérifie la température de nouveau.N'introduizse dans l'appareil que des ali-ments complètement refroidis.Essayez de baisser la température du local où est situé l'appareil.
L'appareil ni le refroidissement, ni l'é-clairage ne fonctionné pas	La prise n'est pas correctement branchée.Les fusibles ont disjoncté.Let thermostat est placé sur la position arrêt.II n'y pas de courant dans la prise (essayez de brancher un autre appareil).	Veryfiez que la prise est effectivement branchée.Remplacez les fusibles.Mettez en marche l'appareil suivant les instructions du chapitre „Mise en service".Apperez un électircien.
L'appareil fait trop de bruit.	L'appareil n'est pas correctement installé.	Veryfiez que l'appareil est de niveau et d'aplomb.

Si les conseils restent sans succès, avertissez un atelier de réparation spécialisé.

À l'attention de la personne qui mettra en service l'appareil

Caractéristiques techniques

Modèle	ZRB 40NC
Volume brut (litres)	réfrigerateur: 291 congélateur: 110
Volume net (litres)	réfrigerateur: 287 congélateur: 92
Largeur (mm)	595
Hauteur (mm)	2010
Profondeur (mm)	632
Consommation d'énergie (KWh/jour)	1,01
(KWh/an)	369
Classe énergétique selon norme eurpéenne	A
Pouvoir de congélation (kg/24h)	4
Autonomie de fonctionnement (h)	20
Intensité de courant électrique nominale (A)	1,0
Niveau de bruit Lc (dB)	38
Poids (kg)	80
Nombre de compresseurs	1

Mise en marche de l'appareil

Livraison, désemballage

Faites livrer l'appareil dans son emballage d'origine, en position verticale, et respectez les signalisations sur l'emballage.

Après chaque livraison, laissez reposer l'appareil pendant 2 heures sans le mettre en marche.

Désemballez l'appareil et vérifiez s'il n'y a pas de traces d'endommagement. Si oui, signalez-les immédiatement à l'endroit où l'appareil a été acheté. Gardez l'emballage endommagé.

Nettoyage

Retirez les bandes adhésives et tout autre élément qui maintiennent les éléments amovibles à l'intérieur de l'appareil.

Lavez l'intérieur de l'appareil à l'eau tiède additionnée d'un détergent doux. Utilisez un tissu moelleux.

Après le nettoyage, séchez soigneusement l'intérieur.

Emplacement de l'appareil

La température ambiante influence la consommation électrique et le bon fonctionnement de l'appareil.

Pour son bon fonctionnement, il est impératif de respecter les températures ambiantes du local où doit être placé l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour laquelle il est prévu.

Classe climatique	Température ambiente
SN	+10 ...+32 °C
N	+16 ...+32 °C
ST	+18 ...+38 °C

Si la température ambiante du local baisse au-dessous de la limite inférieure, la température de l'espace réfrigérant peut passer au-delà de la température protocolaire.

Si la température ambiante du local passe au-delà de la valeur supérieure indiquée, cela se traduit par la prolongation du temps de fonctionnement du compresseur, la perturbation du dégivrage automatique, la température croissante de l'espace réfrigérant, ainsi que par une consommation d'énergie accrue.

Mettre les entretoises qui se trouvent dans le sachet des composants aux coins derrière et supérieur de l'appareil.

Dévisser un peu les vis, mettre les entretoises sous les vis et visser les vis.

Lors de son emplacement, veillez à ce que l'appareil soit de niveau et d'aplomb. Vous pouvez le régler à l'aide des 2 pieds réglables qui se trouvent en bas sur l'avant de l'appareil.

Placez votre appareil loin d'une source de chaleur (rayons solaires, chauffage ou cuisinières).

Si l'installation proche d'une source de chaleur est inévitable, observez les distances latérales minimales suivantes :

Si, avec des cuisinières à gaz ou électriques, il n'est pas possible d'observer une distance minimale de 3 cm, une plaque isolante incombustible d'une épaisseur de 0,5 à 1 cm doit être placée entre les deux appareils. - Avec des poêles à mazout et à charbon, la distance doit être de 30 cm, leur déperdition de chaleur étant plus importante.

La configuration de l'appareil permet de le pousser à fond contre le mur.

Lors de l'installation de l'appareil, il est indispensable d'observer les distances minimales selon la figure :

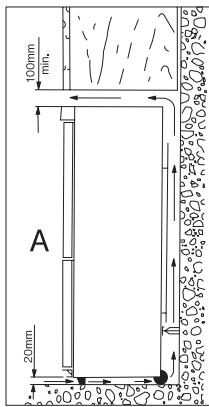

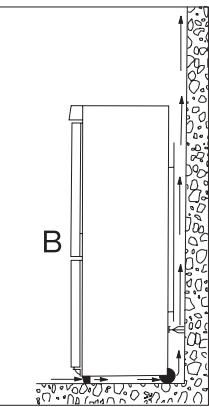

A : en cas d'emplacement direct sous un élément. B : en cas d'emplacement libre.

Changement de direction de l'ouverture de la porte

Si le lieu de l'emplacement ou bien la maniabilité de l'appareil le rend nécessaire, il est possible de changer la direction de l'ouverture de la porte : de droite à gauche.

Les appareils sont commercialisés avec une ouverture de porte par défaut à droite.

Procéder en suivant les figures et les instructions suivantes :

• Pour procéder aux opérations suivantes, il est conseillé de se faire aider par une autre personne qui tiendra les portes de l'appareil en sécurité pendant l'opération.
• Mettre l'appareil hors tension. Ouvrir les portes et démonter (a, b) le support double en dévissant les 2 vis (c) (figure 2).

Enlever (a, b, c) le support double de la porte en l'écartant progressivement du réfrigérateur et en inclinant doucement les deux portes. N'oubliez pas d'enlever aussi (figure 2) l'écarteur en plastique qui se trouve au-dessous du support de la porte (b). - Enlever la porte du réfrigérateur en la tirant doucement vers le bas. Enlever la porte du congélateur en la tirant doucement vers le haut. Débouchez le bouchon qui se trouve sur le dessus de la porte du réfrigérateur et rebouchez-le sur l'autre côté. Débouchez le bouchon qui se trouve sur le dessus de la porte du congélateur et rebouchez-le sur l'autre côté.

• Dévissez la fiche du support supérieur de la porte du réfrigérateur (d), puis revissez-la sur l'autre côté (figure 1). Enlevez les bouchons qui se trouvent sur la partie basse de l'appareil (u) (figure 3).
• Démontez le support inférieur de la porte (e) en dévissant ses vis (s) puis montez-le sur l'autre côté (figure 3).

• Enlevez la fiche du support inférieur de la porte (f) et sa rondelle (h), puis refixez-la dans l'autre trou du support inférieur de la porte.
• Rebouchez les bouchons (u) sur l'autre côté.
• Enlevez les caches (3 unités) du double support de la porte du côté gauche (n, k) et remettez-les sur l'autre côté (figure 2).
• Insérez la fiche (m) du double support de la porte dans le trou du côté gauche de la porte du congélateur (figure 2).
• Remontez la porte du congélateur sur la fiche inférieure du support de la porte (f) (figure 3).
• Mettez la porte du réfrigérateur sur la fiche du support supérieur de la porte (d), puis en inclinant doucement les portes, insérez la fiche du double support de la porte (m) dans le trou de la porte du réfrigérateur.
• Portes ouvertes, fixez le double support de la porte sur le côté gauche en utilisant les 2 vis (c). N'oubliez pas l'écarteur en plastique qui se trouve au-dessous du support de la porte (b). Faites attention à ce que le rebord des portes soit parallèle à celui du côté de l'appareil.
• Mettez l'appareil à sa place, mettez-le de niveau, puis mettez-le sous tension.

Si vous ne pouvez pas procéder aux opérations indiquées ci-dessus vous-même, veuillez appeler l'atelier-service de marque le plus proche. Les opérateurs feront professionnellement le changement de direction de l'ouverture contre rémunération.

Branchement électrique

Branchez l'appareil uniquement à un réseau de tension alternative de 230 V et de fréquence de 50 Hz.

Ne connectez la fiche secteur que dans une prise secteur possédant une protection contre les contacts accidentels (contact de sécurité). Si vous ne possédez pas une prise convenable, faites appel à un technicien qui établira la prise nécessaire.

Cet appareil répond aux spécifications des directives suivantes :

• 73/23 EEC - 73/02/19 (Directive des petites tensions) et ses amendements en vigueur
• 89/336 EEC - 89/05/03 (Directive EMC) et ses amendements en vigueur.

Temps de stockage (1)

Le temps et la manière de stockage des aliments frais

Aliments	Temps de stockage en jour							Mode et matériel d'emballage
	1	2	3	4	5	6	7
viandes crues	X	X	x	x	x			sachet en feuille hermétiquement fermé
viande bouillie	X	X	X	x	x	x		pot couvert
viande cuite	X	X	X	x	x			pot couvert
hachis de viande cruie	X							pot couvert
hachis de viande cuite	X	X	x	x				pot couvert
charuciterie, saucisse	X	X	x	x				sachet en feuille, papier paraffiné
poisson fraîche	X	x	x					sachet en feuille hermétiquement fermé
poisson bouillie	X	X	x	x				pot couvert
poisson cuite	X	X	x	x	x			pot couvert
conserve de poisson ouverte	X	x	x					pot couvert
poulet vidé	X	X	X	x	x	x		sachet en feuille hermétiquement fermé
poulet rôti	X	X	X	x	x	x		pot couvert
poule vidée	X	X	x	x	x			sachet en feuille hermétiquement fermé
poule bouillie	X	X	x	x	x			pot couvert
canard, oie vidé, frais	X	X	X	x	x	x		sachet en feuille hermétiquement fermé
canard, oie rôti	X	X	X	X	x	x	x	pot couvert
beurre dans emballage ouvert	X	X	X	X	X	X	X	dans l'enveloppe original
beurre enveloppée	X	X	x	x	x	x	x	dans l'enveloppe original
dans l'enveloppe original	X	X	X	x	x			dans l'enveloppe original
creme fraîche	X	X	x	x				dans verre
creme double	X	X	X	X	x	x	x	dans verre
fromage (dur)	X	X	X	X	X	X	X	feuille en-aluminium
fromage (à pâte molle)	X	X	X	X	x	x	x	sachet en feuille
fromage blanc	X	X	X	X	x	x	x	sachet en feuille
oeuf	X	X	X	X	X	X	X
épinard, oseille	X	X	x	x				sachet en feuille
petits.POIS, haricots verts	X	X	X	X	x	x	x	sachet en feuille
champignon	X	X	x	x	x			sachet en feuille
carotte	X	X	X	X	X	X	X	sachet en feuille
piment vert	X	X	x	x	x			sachet en feuille
tomate	X	X	X	X	X	X	X	sachet en feuille
chou	X	X	X	X	X	x	x	sachet en feuille
fruits trop périsables(fraise,framboise)	X	X	X	x	x			sachet en feuille
fruits	X	X	X	X	x	x	x	sachet en feuille
conserves de fruit ouvertes	X	X	X	x	x			pot couvert
gâteaux à la crème	X	X	x	x				pot couvert

Légende :

X : temps de stockage normal ; x : temps de stockage possible (seulement des marchandises sûrement fraîches)

Temps de stockage (2)

Temps de stockage de marchandises congelées

Marchandise	dans l'espace normal +2 - +7 °C	dans le compartment de condensation à 4 étolles, -18 °C
Légumes: haricots verts, petits pois, légume mixte, maïs, courge	1 jour	12 mois
Plat préfabriqué: plats avec viande, avec garniture, légume en nature	1 jour	12 mois
Plat préfabriqué: fillet en roulade, jambonneau rôti, plat en gelée	1 jour	6 mois
Plats de pomme de terre, pâtes alimentaires: purée de pomme de terre, pomme frite, bouette, gnocchi	1 jour	12 mois
Potages: bouillon,Soupe d'haricot vert, soupe de petits pois	1 jour	6 mois
Fruits: cerise, griotte, crème de fruit, purée de marrons	1 jour	12 mois
Vlandes: poulet, canard, oie, poisson en fillet, thon	1 jour	5 mois
	1 jour	6 mois
Glace, crème à la glace	1 jour	3 semaines

Garantie et service après-vente

Conditions de garantie

Service après-vente et pièces de rechange

Signalez la panne dans notre atelier le plus proche de votre domicile s'il devient inévitable d'intervenir.

Indiquez à l'atelier les caractéristiques de l'appareil qui sont indiquées sur sa plaque d'identification.

La plaque d'identification se trouve au fond de l'appareil, côté gauche dans l'espace normal de refroidissement et contient le type, le modèle et le numéro de fabrication de l'appareil.

Notez ci-dessous les données de la plaque d'identification :

Modèle
No de fabrication
No de la série
Date de l'achat

La fabrique réserve tout droit de changement de production.

Déclaration de conditions de garantie

Nos appareils sont produits avec le plus grand soin. Malgré cela, un défaut peut toujours se déclarer. Notre service clientèle se chargera de réparer ceci sur demande, pendant ou après la période de garantie. La durée de vie de l'appareil n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie est basée sur la Directive de l'Union Européenne 99/44/CE et les dispositions du Code Civil. Les droits légaux dont le consommateur dispose au titre de cette législation ne peuvent être altérés par la présente déclaration de conditions de garantie.

Cette déclaration ne porte pas atteinte aux obligations de garantie du vendeur envers l'utilisateur final. L'appareil est garanti dans le cadre et dans le respect des conditions suivantes :

1. Compte tenu des dispositions stipulées aux paragraphes 2 à 15, nous remédierons sans frais à toute défectuosité qui se manifeste au cours de la période de 24 mois à compter de la date de livraison de l'appareil au premier consommateur final. Ces conditions de garantie ne sont pas d'application en cas d'utilisation à des fins professionnelles ou de façon équivalente.
2. La prestation sous garantie implique que l'appareil est remis dans l'état qu'il avait avant que la défectuosité ne survienne. Les composants défectueux sont remplacés ou réparés. Les composants remplacés sans frais deviennent notre propriété.
3. Afin d'éviter des dommages plus sévères, la défectuosité doit immédiatement être portée à notre connaissance.
4. L'application de la garantie est soumise à la production par le consommateur des preuves d'achat avec la date d'achat et/ou la date de livraison.
5. La garantie n'interviendra pas si des dommages causés à des pièces délicates, telles que le verre (vitrocéramique), les matières synthétiques et le caoutchouc, résultent d'une mauvaise utilisation.
6. Il ne peut pas être fait appel à la garantie pour des anomalies bénignes qui n'affectent pas la valeur et la solidité générales de l'appareil.
7. L'obligation de garantie perd ses effets lorsque les défectuosités sont causées par :

— une réaction chimique ou électrochimique provoquée par l'eau, des conditions environnementales anormales en général, des conditions de fonctionnement inadaptées, un contact avec des produits agressifs.

1. La garantie ne s'applique pas pour les défectuosités dues au transport, survenues en dehors de notre responsabilité. Celles causées par une installation ou un montage inadéquat, par un manque d'entretien, ou par le non-respect des indications de montage et d'utilisation, ne seront pas davantage couvertes par la garantie.
2. Ne sont pas couvertes par la garantie, les défectuosités qui proviennent de réparations ou d'interventions pratiquées par des personnes non qualifiées ou incompétentes, ou qui ont pour cause l'adjonction d'accessoires ou de pièces de rechange non d'origine.
3. Les appareils aisément transportables doivent être délivrés ou envoyés au service clientèle. Les interventions à domicile ne peuvent s'entrevoir que pour des appareils volumineux ou pour des appareils encastrables.
4. Si des appareils sont encastrés, sous-encastrés, fixés ou suspendus de telle sorte que le retrait et la remise en place de ceux-ci dans leur niche d'encastrement prennent plus d'une demi-heure, les frais de prestation qui en découlent seront portés en compte. Les dommages connexes causés par ces opérations de retrait et de remise en place sont à charge de l'utilisateur.
5. Si au cours de la période de garantie, la réparation répétée d'une même défectuosité n'est pas concluante, ou si les frais de réparations sont jugés disproportionnés, le remplacement de l'appareil défectueux par un autre de même valeur peut être accompli en concertation avec le consommateur. Dans ce cas nous nous réservons le droit de réclamer une participation financière calculée au prorata de la période d'utilisation écoulée.
6. La réparation sous garantie n'entraîne pas de prolongation de la période normale de garantie, ni le départ d'un nouveau cycle de garantie.
7. Nous octroyons une garantie de douze mois sur les réparations, limitée à la même défectuosité.
8. Hormis les cas où une responsabilité est imposée légalement, cette déclaration de conditions de garantie exclut toute indemnisation de dommages extérieurs à l'appareil dont le consommateur voudrait faire prévaloir les droits. Dans le cas d'une responsabilité reconnue légalement, la compensation n'excèdera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables uniquement pour des appareils achetés et utilisés en Belgique. Pour les appareils exportés, l'utilisateur doit d'abord s'assurer qu'ils satisfont aux conditions techniques (p. ex. : la tension, la fréquence, les prescriptions d'installation, le type de gaz, etc.) pour le pays concerné, et qu'ils supportent les conditions climatiques et environnementales locales. Pour les appareils achetés à l'étranger, l'utilisateur doit d'abord s'assurer qu'ils répondent bien aux qualifications requises en Belgique. Des adaptations indispensables ou souhaitées ne sont pas couvertes par la garantie et ne sont pas possibles dans tous les cas.

Le service clientèle se tient à votre disposition, également après expiration de la période de garantie.

Adresse de notre service clientèle :

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719 - 1502 LEMBEEK Tél. [phone]
