DP-23F - Platine vinyle DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine vinyle automatique
Caractéristiques techniques principales	Transmission par courroie, bras de lecture en S, cellule MM (Moving Magnet)
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	420 mm x 350 mm x 110 mm
Poids	3,5 kg
Compatibilités	Compatible avec les amplificateurs et récepteurs audio équipés d'entrées phono
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Non applicable (fonctionne sur secteur)
Puissance	Consommation électrique : 5W
Fonctions principales	Lecture automatique, démarrage/arrêt automatique, contrôle de vitesse (33/45 tours)
Entretien et nettoyage	Nettoyer régulièrement la platine et la cellule, remplacer la cellule tous les 500-1000 heures d'écoute
Pièces détachées et réparabilité	Cellules, courroies, et autres pièces disponibles auprès des revendeurs agréés
Sécurité	Utiliser sur une surface stable, éviter l'humidité, ne pas exposer à des températures extrêmes
Informations générales utiles	Idéale pour les audiophiles et les amateurs de vinyles, design classique et élégant

FOIRE AUX QUESTIONS - DP-23F DENON

Pourquoi mon DENON DP-23F ne tourne-t-il pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le bouton d'alimentation est activé. Assurez-vous également que la courroie de transmission n'est pas usée ou mal positionnée.

Comment puis-je régler la vitesse de rotation du plateau ?

Utilisez le commutateur de vitesse situé sur le panneau avant de l'appareil. Vous pouvez choisir entre 33 1/3 et 45 tours par minute.

Que faire si le son est déformé ou faible ?

Vérifiez les connexions des câbles audio pour vous assurer qu'ils sont bien en place. Assurez-vous également que la cellule de lecture est propre et en bon état. Si nécessaire, ajustez la pression de la cellule.

Comment changer la cellule sur mon DENON DP-23F ?

Retirez délicatement la tête de lecture en dévissant les vis qui la maintiennent. Remplacez la cellule par une nouvelle en suivant les instructions du fabricant et resserrez les vis.

Mon DENON DP-23F fait un bruit de grattement pendant la lecture, que faire ?

Vérifiez si le bras de lecture est bien positionné et qu'il ne frotte pas contre le plateau. Nettoyez également le plateau et la cellule pour éliminer toute poussière ou saleté.

Comment puis-je nettoyer mon DENON DP-23F ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Pour le plateau et la cellule, utilisez un produit de nettoyage spécifique pour platines vinyles.

Est-ce que je peux utiliser des disques 78 tours avec le DENON DP-23F ?

Non, le DENON DP-23F ne prend en charge que les vitesses de 33 1/3 et 45 tours par minute. Il n'est pas conçu pour les disques 78 tours.

Où puis-je trouver des pièces de rechange pour mon DENON DP-23F ?

Vous pouvez trouver des pièces de rechange auprès de revendeurs autorisés Denon, sur des sites de vente en ligne ou dans des boutiques spécialisées en équipements audio.

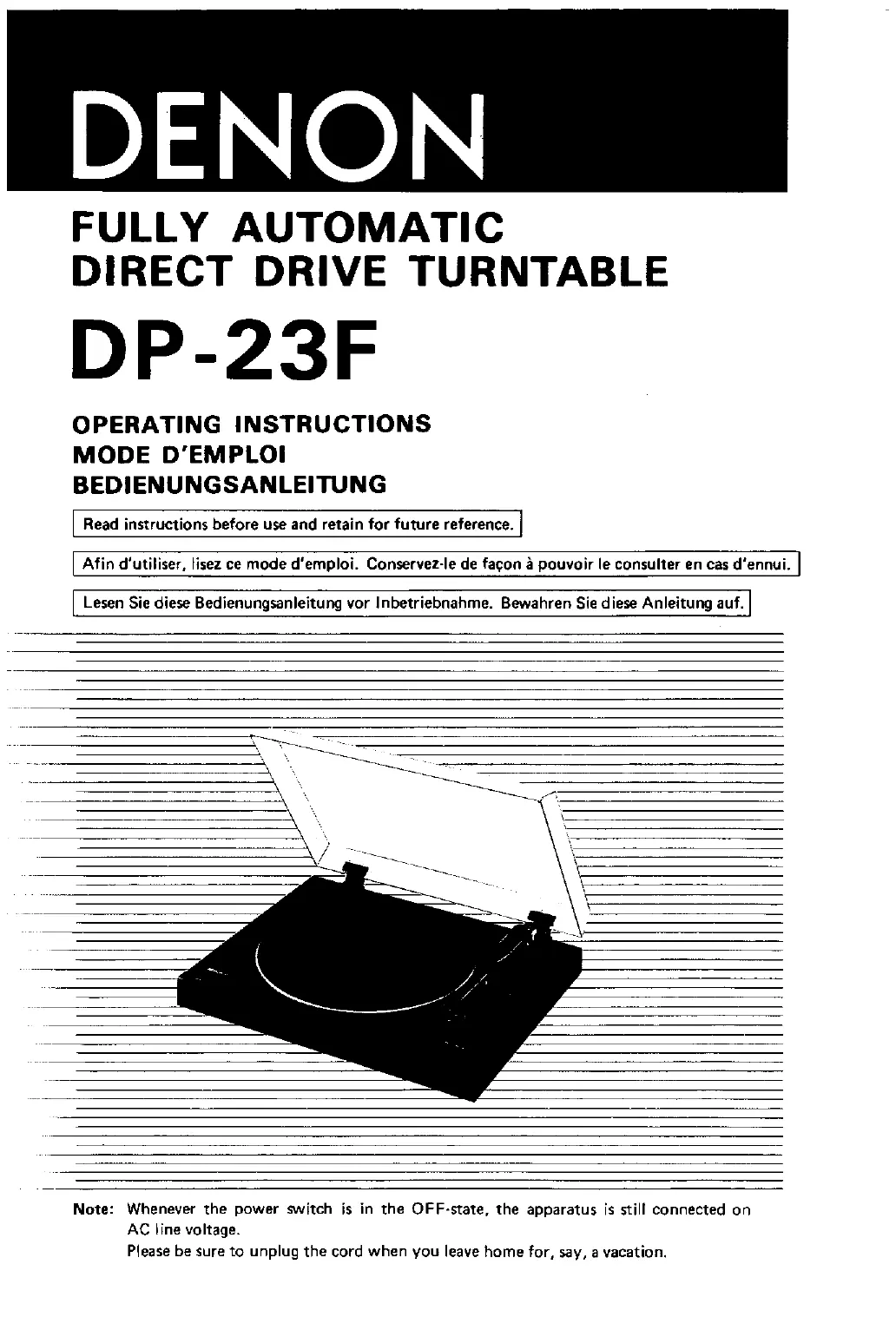

MODE D'EMPLOI DP-23F DENON

Afin d'utiliser, lisez ce mode d'emploi. Conservez-le de façon à pouvoir le consulter en cas d'ennui.

1. Afin d'éviter les incendies ou tout danger de décharge électrique, il ne faut pas exposer cet appeareil à la pluie ou à l'humidité.
2. Manipulez avec soin le cordon d'alimentation.

N'abimez pas ou ne déformez pas le cordon d'alimentation. S'il est endommagé ou déformé, il risque de produit une décharge électrique ou un mauvais fonctionnement lors de son'utilisation. Lorsque vous le débranchez de la prise murale, assurez-vous de le faire en tenant la fiche et non en tirant le cordon.

1. N'ouvre pas le couvercle du fond.

Afin d'empêcher les décharges électriques, n'ouvre pas le couvercle du fond. En cas de problème, contactez votre revendeur DENON.

1. N'insérez rien à l'intérieur.

N'insérez pas d'objets métalliques ou ne renversez pas de liquides à l'intérieur de l'appareil, sinon vous risquez de produit un choc électrique ou d'entrainer un mauvais fonctionnement.

ACHTUNG:

1 POWER (Interrupteur d'alimentation)

Cet interrupteur permet demettre respectivement la table de lecture sous ( ) et hors ( ) tension. Lors de la mise hors tension, toujours ramener le bras de lecture sur son support et l'y immobiliser à l'aide du crochet de retenue.

2 SIZE (Sélecteur de format de disque)

Positionner en fonction du format du disque. Disques de 30 cm 30 (témoin allumé) Disques de 17 cm 17 (témoin allumé)

3 SPEED (Selecteur de vitesse de rotation)

Positionner en fonction de la vitesse nominale du disque. Disques de 33-1/3 tr/mn 33 (témoin allumé) Disques de 45 tr/mn 45 (témoin allumé)

4 LOCK (Témoin de verrouillage)

Le témoin s'allume lorsqu'la table de lecture est sous tension. Pendant la lecture, il clignote jusqu'à ce que la vitesse de rotation convenable soit atteinte, après quoi il reste allumé sans interruption.

5 REPEAT (Touché de répétition)

Appuyer sur cette touche pour que la lecture du disque en place recommence à l'infini. Le témoin s'allume.

6 LIFTER (Touche de lève-bras)

Cette touche sert à lever et à abaiser le bras pendant la lecture ou à lancer la lecture manuellement.

7 START (Touche de lecture)

Appuyer sur cette touche pour lancer la lecture automatique.

8 STOP (Touched'arrêt)

Appuyer sur cette touche afin d'interrompre le processus de lecture en cours.

9 STYLUS FORCE (Disque de réglage de pression de pointe de lecture

Ce disque sert àmettre la pression de la pointe de lecture au point.

NOMENKLATUR UND FUNKTIONEN

Prière de vérifier si les pieces annexes qui doivent accompagner la table de lecture propremment dite sont bien représentes dans le carton.

1) Plateau
4) Centreur pour disques
2) Tapis plateau
45 tr/mn
3) Contrepoids
5) Plaque d'alignement
6) Mode démploi

1. Retirer la garniture protectrice.

2. Mettre le plateau et son tapis en place.

1) Mettre le plateau en place en faisant passer l'axe du moteur par son trou central.
2) Déposer le tapis sur le plateau.

Note:

Attention à ne pas rayer le revêtement magnétique de la paroi inférieure du plateau!

Pour cette table de lecture, le poids de cellule acceptable va de 4 à 9 g, écrous et vis compris.

• Desserrer la vis de fixation de la protection de tête d'environ un tour. Puis, tirer la protection de tête vers soi.
• Monter la cartouche à l'aide des vis fournies, d'abord de manière lâche, pour lui permettre un léger mouvement.

Puis voir la page 19 pour le montage de la cartouche sur la coquille.

• Les couleurs des fils sont indiquées ci-après. Attention à ne pas faire d'erreurs de branchement!

Rouge . Canal droit (R)

Blanc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Canal gauche (L)

Vert . Masse de canal droit (RG)

Bleu . Masse de canal gauche (LG)

ZUSAMMENBAU

• Rotate the balance weight in the direction of the arrow.
• Faire tournier le disque du contrepoids dans le sens de la flèche.
  DasGegengewichtinPfeilrichtungdrehen.

Stylus force

Force d'aqpu verticale

Auflagekraft

Ground wire

Fil de masse

Erdungsleitung

REGLAGE DE PRESSION DE POINTE DE LECTURE

Mettre la table de lecture hors tension.

1. Dégager le crochet de retenue du bras de lecture.

Tenir le bras de lecture et rabattre le crochet dans le sens de la flèche.

2. Déplacer le bras

Dégager le bras de lecture de son support et l'amener au-dessus de plateau.

3. Equilibrer le bras horizontallyment

Faire tourner le disque du contrepoids jusqu'à ce que le bras de lecture soit parallèle à la surface du plateau une fois qu'on l'a léché.

4. Ramener le bras de lecture sur son support

Ramener le bras de lecture sur son support et l'immobiliser à l'aide du crochet de retenue.

5. Régler la pression de la pointe de lecture

Si la pression recommendée pour la pointe de lecture utilisée est de 1,8 g, faire tourner le disque de réglage jusqu'à ce que le repère coïncide avec "1,8".

- Réglage de pression de pointe de lecture

Consulter la pression indiquée dans le mode d'emploi de la cellule phonolectrice et positionner le disque en fonction de cette indication.

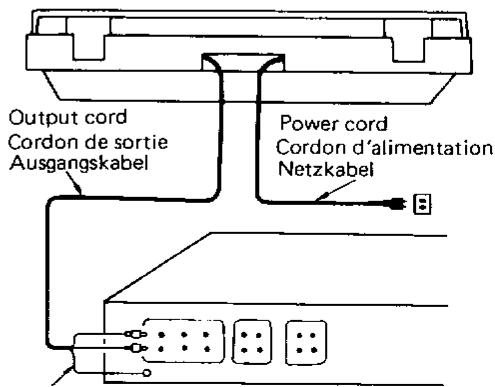

BRANCHEMENTS

1. Brancher les fiches droite (R) et gauche (L) du cordon de sortie dans les prises d'entrée PHONO de l'amplificateur puis brancher le fil de masse accoupled au cordon de sortie sur la borne de masse (GROUND) de l'amplificateur.
2. Brancher la fiche du cordon d'alimentation sur une prise secteur.

1. Mettre l'amplificateur sous tension et amener son sélecteur de fonction sur la position PHONO.
2. Déposer un disque sur le plateau et-retirer le protège-pointe.
3. Pour la table de lecture, appuyer sur l'interrupeur d'alimentation (position) afin demettre sous tension et amener le selecteur de vitesse derotation sur la position appropriée.

Disque de 33-1/3 tr/mn . . . 33 (témoin allumé)
Disque de 45 tr/mn 45 (témoin allumé)
4. Libérer le verouillage du bras de lecture.

- Lecture automatique

1. Positionner le selector de format de disque en fonction du format du disque à écouter.
   Disque de 30 cm. 30 (témoin allumé)
   Disque de 17 cm. 17 (témoin allumé)

2. Amener le contacteur de l'ele-bras sur la position de descente.

3. Appuyer sur la touche de lecture.

Lebras de lecture part vers le disque et la lecture commence. (Fig. A)

1. A la fin de la lecture, le bras returne sur son support et la rotation du plateau s'arrête, à condition que la fonction de répétition soit hors service (Fig. B). Si cette fonction est en service, la lecture du disque recommence. (Fig. C)

- Lecture manuelle

• Début de lecture au-delà du début du disque.

• Disque de format non normalisé ou de 25 cm.

• Amener le lève-bras en position de levée.

• Amener le bras de lecture manuellement au-dessus de la plage du disque可以选择. (Fig. D) Le plateau commence a tourner.
• Amener le lève-bras en position de descente.
• A la fin du disque, le bras de lecture returne automatiquement sur son support, comme pour la lecture automatique.

ABSPIELBETRIEB

VorderWiedergabe

1. Appuyer sur la touche de répétition. Le témoin correspondant s'allume. La lecture du disque re-commence ainsi à l'infini jusqu'à ce que l'on actionne cette touche de nouveau.

- Arrêt en cours de lecture

1. Appuyer sur la touche d'arrêt.

Lebras de lectureretourne sur son support et le plateau s'arrête de tourner.(Fig.E)

1. Une autre manière de procéder consiste à amener le lève-bras en position de levée (fémoin allumé). Le bras de lecture se lève mais le plateau continu de tourner. (Fig. F)

Remplacement de la pointe de lecture

• Pour les modèles fournis avec la cellule phonolectrice, la longévité de la pointe de lecture est d'environ 500 heures de lecture. Etant donné que la pointe de lecture, si elle est usée, induit des parasites et endommage les disques, il est recommandé de la replacer plus tout.
  Lors de l'achat d'une pointe de lecture, tous exiger un équipage mobile DENON DSN-80.

DENON se dégage de toute responsabilité en cas de baisse de qualité ou de défaillance due à l'emploi d'une autre pointe de lecture.

- Remplacement

1. Desserrer la vis de fixation à l'exgrémité du bras et-retirer la coquille dans la direction indiquée par la flèche.
2. Déconnecter les 4 fils de l'arrière de la cellule.
3. Saisir les deux extrémités du cache de l'aiguille et le retireur dans la direction indiquée par la flèche. (Les bornes sont retirees en même temps.)
4. Insérer la nouvelle aiguille jusqu'à son blocage avec un déclic.
5. Reconnecter les fils aux bornes. (Voir la partie Remplacement de la cellule pour le raccordement.)

En cas de dérangement, commencer par vérifier les points numérés ci-après avant de considérer qu'il s'agit d'une défaillance réelle.

L'appui sur la touche de lecture ne met pas la table de lecture en marche.

Bras de lecture immobile:

La table de lecture est-elle sous tension?
Le crochet de retenue est-il dégagé? Voir page 9

La pointe de lecture ne touche pas le disque:
La pression est-elle bien reglee? Voir page 9

Lebras delecture ne descend pas sur la bonne position:

• La cellule phonolectrice a-t-elle ete convenablement montee sur la coquille porteuse? Voir page 7
• La table de lecture est-elle bien à l'horizontal?

Silence total

La coquille porteuse est-elle bien enchise dans le bras de lecture? . Voir page 6

Le cordon de sortie est-il bien branché sur l'amplificateur? Voir page 9
- Les commandes de l'amplificateur sont-elles convenablement positionnées?

Bourdonnement:

Le fil de masse de la table de lecture est-il bien branché sur l'amplificateur? ... Voir page 9
Le contact des fiches du cordon de sortie est-il convenable? Voir page 9

La pointe de lecture saute:

• La pression a-t-elle ete bien reglee? . Voir page 9
  Le disque n'est-il pas voilé et/ou rayé?
  La pointe de lecture n'est-elle pas poussiereuse?

Le bras reste bloqué en cours de lecture:

Le disque n'est-il pas rayé?
Lebras n'est-il pas gencepar unobjetquelconque?

Faible volume sonore:

L'amplificateur est-il bien regle pour la cellule utilisée (sortie)?

Entrainnement:	Direct asservi
Vitesses de rotation:	33-1/3 et 45 tr/mn
Pleurage et scintillage:	Moins de 0,03% Wrms (servo)
	Moins de 0,03% (JIS)
Rapport S/B:	Plus de 75 dB (DIN-B)
Temps de montée à la vitesse nominale:	2 secondes pour 33 tr/mn
Plateau:	Aluminium couloé, 300 mm de diamètre
Moteur:	A commande linéaire
Commande de vitesses:	Asservie par détention de fréquence et servo-commande de phase
Dérive de vitesse:	Inférieure à 0,002%
Caracteristiques de charge:	0%(80 g de force de pointe de lecture sur le sillon d'amorce)

Généralités

Alimentation:	50/60 Hz, tension signalée sur l'étiquette signalétique col- lée au dos
Consommation:	7 W
Encombrement:	105 x 434 x 360 mm (H x L x P)
Poids:	Environ 5 kg

Bras de lecture

Type:	Rectiligne tubulaire à équilibrage dynamique
Longueur utile:	220 mm
Valeur de dépassement:	16 mm
Erreur de piste:	Pas plus de 3°
Mécanisme automatique:	Intégralement automatique à commandelectronique
Pression d'accui de pointe de lecture:	0 à 3 g (1 graduation: 0,1 g)
Poids de cellule phonolectrice tolérable:	Environ 4 à 9 g (vis et écrous compris)

Cellule phonolectrice (uniquement pour les modèles fournis avec la cellule)

DL-80MC

Type:	Bobines mobiles
Tension de sortie:	1,6 mV
Réponse en fréquence:	20 Hz à 45 kHz
Pression de pointe de lecture:	1,8 ±0,3 g

• Les caractéristiques ci-dessus ainsi que l'aspect extérieur sont susceptibles de subir des modifications sans avis préalable.
• Les modèles américain et canadien ne comportent pas de cellule.

TECHNISCHE DATEN

Phonomotor-Teil

Déterminer la position de la pointe de lecture à l'aide des indications de cette figure.

Réalisation

1. Eliminer la partie "A" en découpant le long des lignes.
2. Faire coïncider la découpe avec la partie "A" (saillie du coffrage) de la table de lecture.
3. Positionner la pointe de lecture de maniere à ce qu'elle se déplace le long de la ligne "B" et serrer les vis de montage.
