Type de produit	Mixeur DJ professionnel
Caractéristiques techniques principales	2 canaux, égaliseur 3 bandes, entrée phono et ligne, effets numériques intégrés
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	320 mm x 88 mm x 260 mm
Poids	3,5 kg
Compatibilités	Compatible avec la plupart des platines vinyles et lecteurs numériques
Fonctions principales	Mixage audio, effets sonores, contrôle de la tonalité
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès des revendeurs agréés
Sécurité	Ne pas exposer à l'humidité, utiliser avec une prise de terre appropriée
Informations générales utiles	Idéal pour les DJ professionnels et amateurs, conception robuste

FOIRE AUX QUESTIONS - DN-X500 DENON

Comment puis-je résoudre le problème de son faible sur le DENON DN-X500 ?

Vérifiez d'abord le niveau de volume sur le mixeur et assurez-vous que les sorties ne sont pas trop basses. Assurez-vous également que les câbles audio sont correctement connectés et en bon état.

Le DENON DN-X500 ne s'allume pas. Que faire ?

Vérifiez que l'appareil est bien branché à une prise de courant fonctionnelle. Essayez d'utiliser un autre câble d'alimentation ou une autre prise. Si cela ne fonctionne pas, il pourrait y avoir un problème interne nécessitant un service technique.

Comment puis-je réinitialiser le DENON DN-X500 ?

Pour réinitialiser le DN-X500, éteignez l'appareil, puis maintenez enfoncé le bouton 'Standby' tout en le rallumant. Cela réinitialisera les paramètres aux valeurs d'usine.

Pourquoi mes effets ne fonctionnent-ils pas sur le DENON DN-X500 ?

Vérifiez que les effets sont correctement activés et que les paramètres sont réglés. Assurez-vous également que vous utilisez les bons canaux et que les connexions d'effets sont correctement établies.

Comment puis-je mettre à jour le firmware du DENON DN-X500 ?

Visitez le site Web de Denon pour télécharger la dernière version du firmware. Suivez les instructions fournies pour le transférer sur une clé USB et l'installer sur l'appareil.

Le DENON DN-X500 affiche un message d'erreur. Que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Si le problème persiste, contactez le support technique de Denon.

Comment connecter le DENON DN-X500 à un ordinateur ?

Utilisez un câble USB pour connecter le DN-X500 à votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés sur votre ordinateur pour une reconnaissance correcte de l'appareil.

Les boutons du DENON DN-X500 ne répondent pas. Que faire ?

Assurez-vous que l'appareil n'est pas en mode verrouillage. Si le problème persiste, essayez de réinitialiser l'appareil. Si cela ne fonctionne pas, il pourrait nécessiter un service technique.

MODE D'EMPLOI DN-X500 DENON

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme aux standards suivants : EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3. D'après les dispositions de la Directive 73/23/EEC, 89/336/EEC et 93/68/EEC.

Les matériaux d'emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposer de tout matériel conformément aux règlements de recyclage locaux.

Lorsque vous mettez cet appareil au rebut, respectez les lois ou réglementations locales.

Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux règlements locaux concernant les déchets chimiques.

Ce produit et les accessoires emballés ensemble sont des produits conformes à la directive DEEE sauf pour les piles.

• Eviter des températures élevées

Tenir compte d'une dispersion de chaleur suffisante lors de l'installation sur une étagère.

• Manipuler le cordon d'alimentation avec précaution.

Tenir la prise lors du débranchement du cordon.

• La ventilation ne doit pas être gênée en recouvrant les ouvertures de la ventilation avec des objets tels que journaux, rideaux, tissus, etc.
• Aucune flamme nue, par exemple une bougie, ne doit être placée sur l'appareil. Veillez à respecter l'environnement lorsque vous jetez les piles usagées. L'appareil ne doit pas être exposé à l'eau ou à l'humidité.
• Aucun objet contenant du liquide, par exemple un vase, ne doit être placé sur l'appareil.

1 Principales caractéristiques 1 2 Installation 1 3 Nomenclature et fonctions. 1, 2 4 Connexions. 3, 4 5 Fader start 5

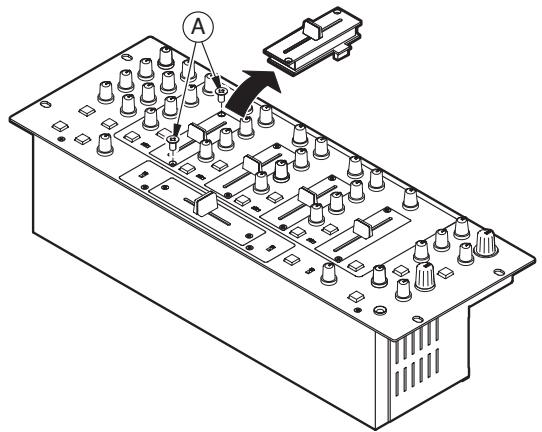

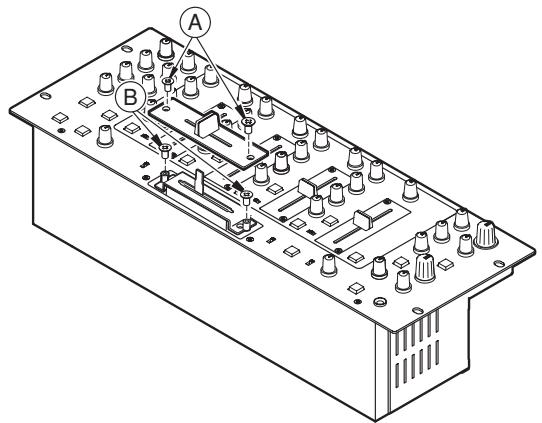

6 Remplacement du crossfader 6 7 Remplacement du fader de canal 6 8 DN-X900 uniquement : FLEX FADER Procédure de réglage de la force de glissement du Crossfader. 6 9 Specifications 7

Veuillez contrôler que les articles suivants sont bien joints à l'appareil principal dans le carton:

① Instructions. 1 ② Cordon de connexion (mini cordon stéréo de 3,5 mm). 2

③ Cordon audio. 2

1 Principales characteristiques

FELICITATIONS! Vous avez fait l'acquisition du mixer DJ DNX500/DN-X900 DENON de D&M HOLDINGS Inc.

1. Attribution des entrées de la matrice

8 sources d'entrée sont librement attribuables à chaque canal.

DN-X900 unique : 8 sources d'entrée + 4 sources DIGITAL sont librement attribuables à chaque canal.

2. Fader de canal 60 MM (remplacable)

Fader de canal de 60mm de long perpétuant un réglage précis du volume. Peut être remplacé par un fader de type rotatif (optionnel).

3. Mesure de niveau par canal

Mesures de niveau de 12 points aisément lisibles pour chaque canal.

1ch-4ch et master sélectionnent la source de la sortie BOOTH.

5. Bornes send/return améliorées

DN-X500 : 8 LINE, 2 PHONO, 2 systèmes microphone, 2 sorties MASTER, la sortie BOOTH et la sortie REC sont fournis indépendamment.

Les bornes d'effets SEND/RETURN sont également fournies pour un processeur d'effets externe.

DN-X900 : 8 LINE, 3 PHONO, 4 DIGITAL, 2 systèmes microphone, 2 sorties MASTER, la sortie BOOTH, la sortie ZONE et la sortie REC sont fournis indépendamment.

Les bornes d'effets SEND/RETURN sont également fournies pour un processeur d'effets externe.

6. Égaliseur/gain 3 bandes

Les commandes LOW, MID, HI et GAIN sont disponibles sur chaque canal d'entrée.

2 Installation

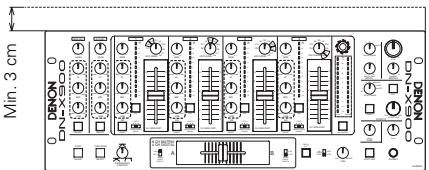

Lorsque le DN-X500/DN-X900 est monté à l'intérieur d'un coffret ou d'une cabine de DJ, nous vous conseillons dans la mesure du possible de laisser un espace vide de 3 cm au-dessus du mixer.

7. Crossfader contour

Cette fonction permet de régler la "forme" de la réponse du Crossfader d'une courbe douce pour de longs fondus, à un pic raide pour des effets de scratch et de coupure.

8. Channel fader et crossfader start

Le lecteur CD peut être mis en marche ou arrêté simplement en augmentant ou diminuant le niveau du Fader de canal ou en utilisant le Crossfader de gauche à droite ou de droite à gauche. (Cette fonction ne peut être utilisée que lorsque les lecteurs CD DENON DN-D4500 ou etc. sont connectés au DN-X500 ou au DN-X900)

Le réglage de crossfader est émis pour contrôler un équipement externe.

(A l'avenir, un dispositif externe pourra être contrôlé.)

10. Mic post (niveau d'atténuation réglé)

Cette fonction permet de passer le signal Mic sur la projection du signal BOOTH, de la sortie ZONE de la sortie REC et de la sortie DIGITAL. En mode OFF, le signal Mic ne sera pas acheminé par les sorties ci-dessus.

Le niveau d'atténuation de Talk Over peut être réglé (- -20dB)

La section d'entrée/sortie utilise un ampli op de type hi-grade pour offrir un son de qualité.

12. DN-X900 unique: entrée/sortie numériques

Entrée numérique (Coaxial x X4 : IEC958 Type III 32 kHz-48 kHz 24 bit)

Sortie numérique (Coaxial x X1 / Optical X1 IEC958 Type II20 bit)

13. Dn-x900 uniquement : FLEX FADER (force du glissement du crossfader régable.)

La force du glissement du crossfader peut être réglée afin d'obtenir la sensation souhaitée.

1 Commandes MIC EQ

Profil de la réponse en fréquence de l'entrée Mic de -12 dB à +12 dB. - Règle le son des tonalités élevées de Mic de -12 dB à +12 dB. En position centrale, le son est plat.

• Régle le son des tonalités moyennes de Mic de -12 dB à +12 dB. En position centrale, le son est plat. LOW
• Règle le son des tonalités basses de Mic de -12 dB à +12 dB. En position centrale, le son est plat.

2 Commande du niveau MAIN MIC

• Règle le niveau de l'entrée de Main Mic.

• Lorsque la touche est allumée, le signal de Main Mic est transmis à la section d'émission, dans le cas contraire, le Main Mic est silencieux.

4 Touche MIC POST on/off

• Positionne le signal de MAIN/AUX Mic vers les sorties Booth et Rec.
• DN-X900 uniquement : Positionne le signal de MAIN/AUX Mic vers les sorties Booth, Zone, Rec et Digital.

5 Commande du niveau aux MIC

• Régler le niveau de l'entrée de Aux Mic.

6 Touche aux MIC on/off

• Lorsque la touche est allumée, le signal de Aux Mic est transmis à la section d'émission, sinon, le Aux Mic est silencieux.

7 Touche TALK OVER on/off

Utiliser cette fonction afin de commuter la fonction Talk over entre ON et OFF. (ON/OFF est cyclique) Lorsque le bouton est allumé, le niveau des signaux, à part celui des micros, est atténué. - Réglages du niveau d'atténuation Talk Over. Voir cédessous 52.

Utiliser des VR avec détente centrale pour l'équivalence. - Règle le son des tonalités élevées de -35 dB à +10 dB. En position centrale, le son est plat.

• Règle le son des tonalités moyennes de -35 dB à +10 dB. En position centrale, le son est plat.

• Règle le son des tonalités basses de -35 dB à +6 dB. En position centrale, le son est plat.

9 Touches EQ on/off

• Lorsque ces touches sont allumées, le EQ est activé, dans le cas contraire, il est hors circuit.

10 Commande du niveau GAIN

• Régler le niveau de l'entrée sélectionnée de - à +15 dB.

11 Mesure CH LEVEL

Etendue affichée: -15dB à

• Affiche le niveau d'entrée après le réglage des commandes GAIN 10 et EQ 8.

12 SOURCE d'entrée)

• Sélectionner indépendamment n'importe quelle source parmi huit entrées (PHONO1/LINE1, LINE2, PHONO2/LINE3, LINE4, PHONO3/LINE5, LINE6, LINE7, LINE8) pour chaque canal. (PHONO3: DN-X900 uniquement)
• Pour un mixage créé, il est également possible d'attribuer la même entrée à plusieurs canaux.

DN-X900 unquirement

13 Fader de l'entrée source (fader du

• Contrôle le niveau de l'entrée sélectionnée.

14 Commande du niveau BOOTH

• Règle le niveau des sorties Booth.

15 Commutateur BOOTH ASSIGN

• Sélectionnez la source de la sortie BOOTH.

16 Commande MASTER LEVEL

• Règle le niveau des sorties MASTER.

Commande MASTER balance

• Règle l'équilibre L/R de la sortie MASTER.

13 Mesure de créate dB Cue/PROGRAM

• Affiche le niveau de la sortie suivant le réglage Master Level, le niveau de crête est maintenu pendant 1 seconde.
• Etendue affichée: -15 dB à +12 dB.
• Deux modes d'affichage sont possibles. Voir ci-dessous 24, 25.

19 Touche EFFECT LOOP on/off

• Achemine le signal attribué par l'intermédiaire du processeur externe relié aux connecteurs SEND/RETURN situés à l'arrière. Lorsque EFFECT est sur ON, le bouton est allumé.
• La touche d'effet clignote lorsqu'il n'y a pas une connexion sur les effets.

20 Commande EFFECT LOOP wet/dry

• Utiliser cette fonction afin d'ajuster le rapport du son original et du son avec effets.

21 Commutateur EFFECT LOOP ASSIGN

Utiliser cette fonction afin de sélectionner la source du processeur externe.

22 Prise de sortie HEADPHONE

• Accepte les prises de casque d'écoute stéréo 1/4''.

Commande du niveau HEADPHONE

• Régler le volume des casques d'écoute.

Touche SPLIT CUE

• En mode STEREO, cette touche alimentede chaque oreillette avec STEREO Program (CUE MASTER) et Cue, en mode SPLIT CUE (MONO), le circuit du casque d'ecoute alimentede l'oreille gauche avec MONO Cue et I'oreille droite avec MONO Program (MASTER).
• En mode STEREO, le compteur indique le niveau stéreo dans les sorties Master LEFT et RIGHT. En mode SPLIT CUE (MONO), Le niveau du Cue mono est affché par la mesure gauche et le niveau du Programme mono (CUE MASTER) est affché sur la mesure droite.
• En mode SPLIT CUE (MONO), le bouton est allumé.

Commande HEADPHONE PAN

• Sert à deux fonctions... En mode STEREO, elle change les niveaux relatifs de Cue et Program mélangés dans chaque oreillette. En mode MONO, elle change la balance entre Mono Cue dans l'oreille gauche et Mono Program dans la droite.

26 Touche CUE

• En appuyant sur l'une ou l'ensemble des touches CUE, la source respective est transmise au casque d'écoute et aux sections de mesure d'entrée. En appuyant sur plusieurs touches, il est possible de dériver un son mixé à partir des sources sélectionnées.

27 Commutateur CROSSFADER ASSIGN A, B:

• La source du canal est attribuée à A ou B du crossfader. POST:
• Sélectionner cette fonction lorsque vous n'attribuez pas la source du canal au crossfader.

23 CROSSFADER

• Contrôle le niveau de sortie relatif des Mixes A et B additionnels. Lorsque le fader est positionné à l'extrême gauche, seul le Mix A est audible à partir des Sorties. Lorsque le fader est déplacé
• Prises de sortie LINE 2, 4, 6, 8 FADER (Panneau arrêté 44) Mini prise stéréo 3,5 mm Ne pas affecter d'autres types au court-circuit de borne.

X-CONTROL À l'avenir, un dispositif externe pourra être contrôlé.

• Prise de sortie de tension X-CONTROL (Panneau arrêté)

Conseil : Gaine de tension CROSSFADER CONTROL : GND

29 Commande CROSSFADER CONTOUR

• Permet de régler la "forme" de la réponse du Crossfader d'une courbe douce pour de longs fondus, à un pic raille pour deGXmeilleurs effets de scratch et de coupure.

Voyant POWER

• Lorsque le voyant bleu est allumé, le DN-X500/DN-X900 est prêt à fonctionner.

3 Commutateurs CROSSFADER START A, B

• A utiliser pour activer et désactiver la fonction Crossfader Start.

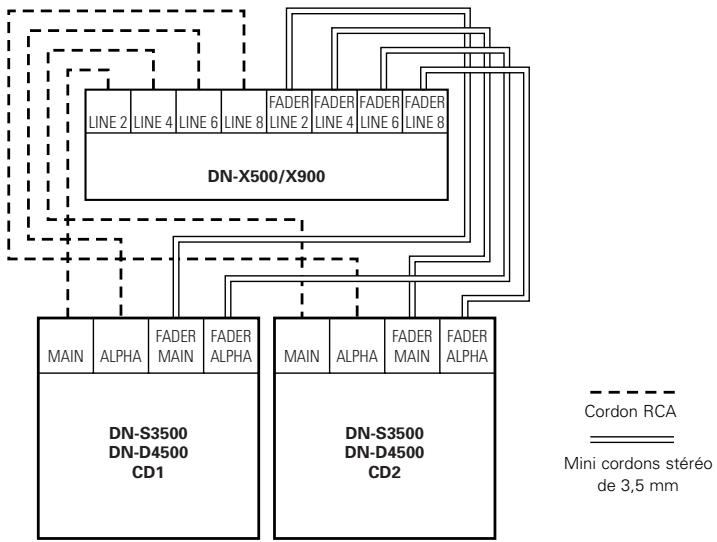

CH. Commutateurs FADER START

• Cette fonction permet de démarrer la lecture du lecteur CD avec le fader de canal automatiquement activé ou désactivé.

Si les lecteurs DN-S3500, DN-D4500 etc. vendus séparément sont connectés à LINE2, 4, 6 ou 8, ils peuvent être démarrés à l'aide du fader d'entrée de la source (Ch. Fader) ou du Crossfader, à condition que les mini-câbles stéréo de 3,5 mm aient été connectés.

33 DN-X900 unique: Touche TRACK MARK (DIGITAL OUT)

• Le nombre de la plage est commuté si vous appuyez sur cette touche pendant l'enregistrement sur un enregistreur numérique à l'aide des sorties numériques.

34 DN-X900 uniquement : Commande du niveau ZONE

• Règle le niveau des sorties ZONE.

35 Commutateur POWER

Appuyer sur le commutateur pour mettre l'appareil sous tension.

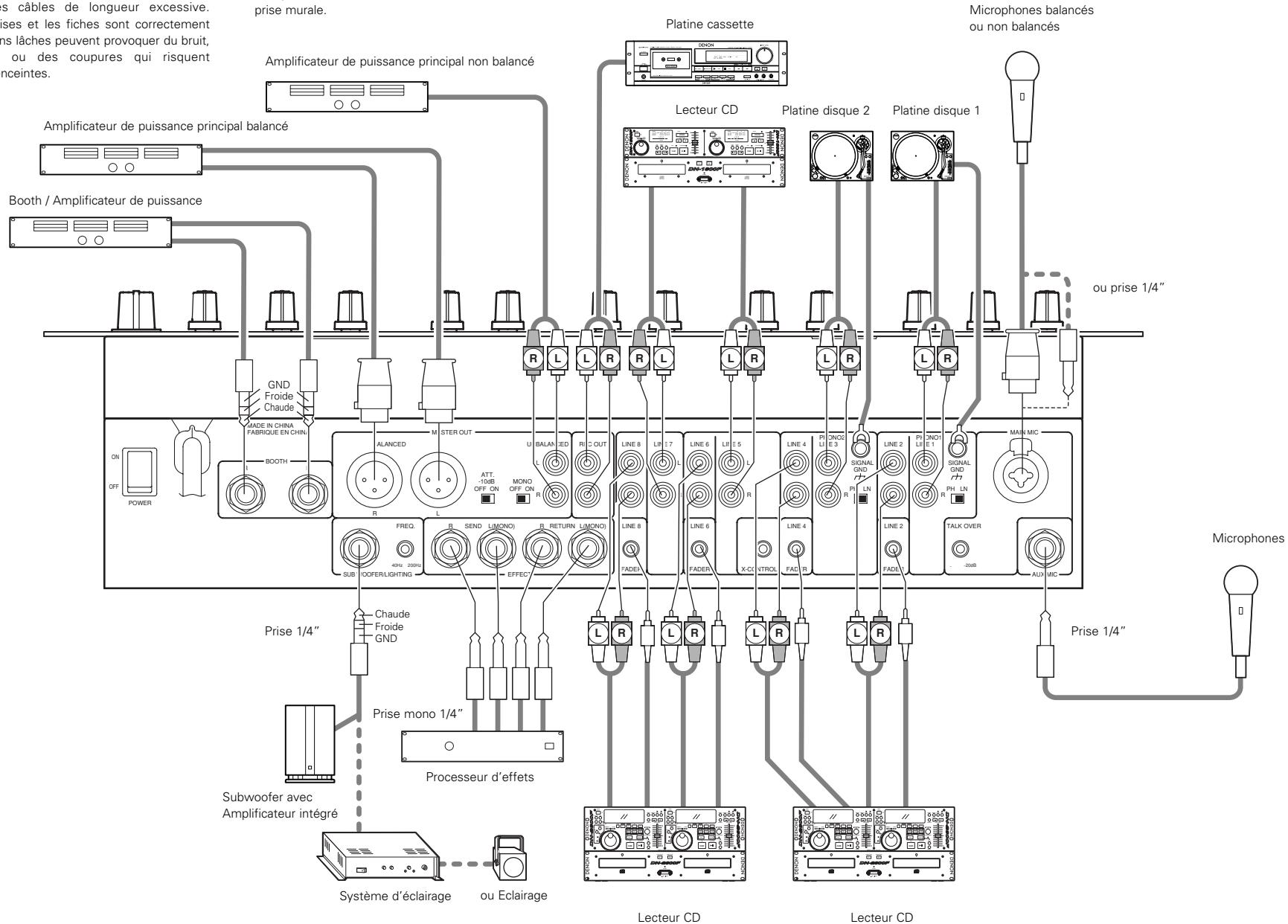

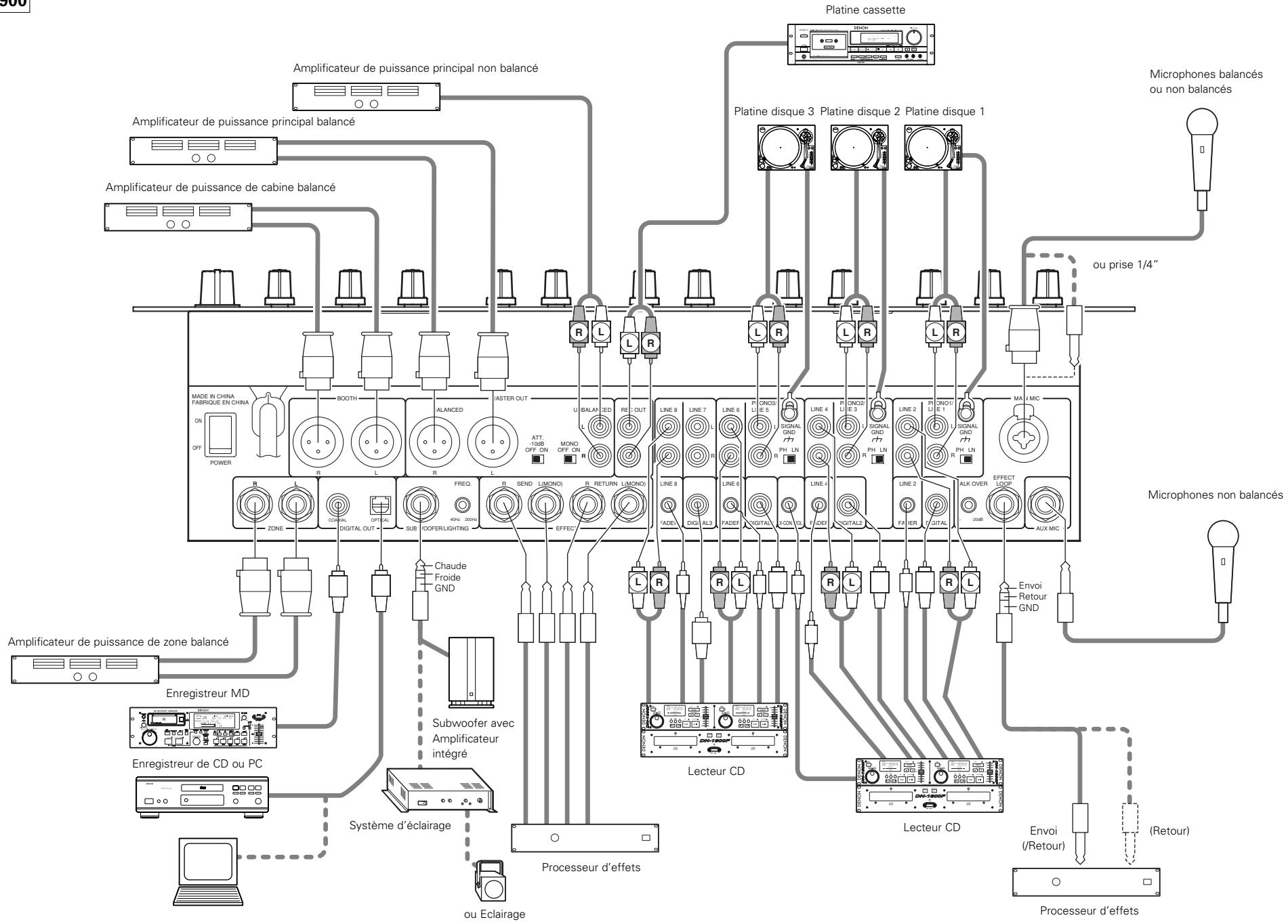

36 Connecteurs MAIN OUT (BALANCED)

• Ces connecteurs de type XLR offrent une sortie de niveau de ligne balancée.
• Relier ces connecteurs aux connecteurs d'entrée analogue balancés sur un amplificateur ou une console.
• Disposition des broches : 1. Normale, 2. Chaude, 3. Froide
• Connecteur approprié : Cannon XLR-3-31 ou équivalent.

Prises MAIN OUT (UNBALANCED)

• Ces deux prises stéreo RCA offrent une sortie de niveau de ligne non balancée.
• Relier ces prises aux prises d'entrée analogue non balancées sur un amplificateur ou une console.

38 Connecteurs BOOTH OUT (BALANCED)

• Ces connecteurs de type XLR offrent une sortie de niveau de ligne balancée avec des commandes de niveau de Zone indépendantes situées sur le panneau avant et ils ne sont pas affectés par la commande Master Level.
• Relier ces connecteurs aux connecteurs d'entrée analogiques balancés sur un amplificateur ou une console. Disposition des broches : Conseil: Chaude, Anneau: Froide, Gaine: GND (DN-X500) Disposition des broches : 1. Normale, 2. Chaude, 3. Froide (DN-X900)
• Connecteur approprié : Cannon XLR-3-31 ou équivalent.

Prise de sortie SUBWOOFER/LIGHTING

• Ces prises 1/4 offrent une sortie de niveau de ligne mono de la Sortie Principale. Le signal est affecté par le fader Master Level.
• Relier ces prises à la prise d'entrée subwoofer/Lighting d'un amplificateur.

40 Commande de fréquence SUBWOOFER / LIGHTING

• Réglage de fréquence de coupure du filtre low pass de 40 Hz à 200 Hz. Le réglage inférieur affectera la sortie Subwoofer/Lighting.

Prises REC OUT

• Ces deux prises RCA stéréo offrent une sortie de niveau de ligne. Le signal n'est pas affecté par le commande Master Level.
• Elle est prévue pour être utilisée avec une platine cassette, mais n'est pas limitée à cette tâche.

42 Prises SEND/RETURN

• Ces prises mono 1/4 TS permettent un traitement externe du signal du programme.
• Lorsqu'un processeur d'effets de type monaural est connecté, utiliser l'entrée et la sortie Lch.

Prises d'entrée LINE 2, 4, 5, 6, 7, 8

• Ces deux prises RCA stéréo non balancées constituent les Entrées pour n'importe quel dispositif de niveau de ligne.

4 Prises de sortie LINE 2, 4, 6, 8 FADER

• Relier ces prises aux prises d'entrée du Fader des DN1800F, DN-2100F, DN-2600F, DN-S3000, DN-S4000, DN-S5000, etc. à l'aide du mini cordon stéréo de 3,5 mm.

Prises d'entrée PHONO 1, 2/LINE 2, 3 (DN-X500)

Prises d'entrée PHONO 1, 2, 3/LINE 2, 3, 5 (DN-X900) - Ces paires de prises RCA stéréo non balancées constituent l'Entrée pour une platine Phono (RIAA), pour des cellules magnétiques (MM) ou un plateau en ligne, convenant à n'importe quel appareil, comme un lecteur CD.

Commuteurs PHONO 1, 2/LINE 1, 3 (DN-X500)

Commutateurs PRONO 1, 2, 3/LINE 1, 3, 5 (DN-X900)

• Ces commutateurs font passer les entrées de Phono à Line Level.
• Ces commutateurs activent les entrées Line Level lorsqu'aucune platine disque n'est connectée.

Vis de Terre Phono

• Ces vis offrent un emplacement pour connecter la prise de terre à partir d'une platine disque. Cette borne sert exclusivement pour une prise de terre de platine disque et non pour une prise de terre de sécurité.

48 Prise d'entrée MAIN MIC

• Prise combo neutrique.
• Compatible soit avec un micro balancé avec un connecteur XLR ou avec un micro balancé avec des prises TRS mono 1/4".

Prise d'entrée AUX MIC

• Accepte un microphone balancé avec des prises 1/4 ".

LEVEL ATT (Atténuateur de niveau de sortie Master)

Utiliser cette fonction afin d'attenuer le niveau de sortie MASTER (-10 dB). La référence est 0 dB

Commutateur MASTER MONO OUT ON/OFF

• Lorsque ce commutateur est activé, le signal L et R mélangé est émis par la sortie MASTER OUT.

Commande TALK OVER ATTENUATION LEVEL

Le niveau d'atténuation de Talk Over peut être réglé. (- -20dB)

Prises de sortie X-CONTROL À l'AV, un dispositif externe pourra être contrôlé.

54 DN-X900 uniquement : Prises ZONE OUT

• Ces prises 1/4 offrent une sortie de niveau de ligne balancée avec un panneau avant indépendant. Les commandes de niveau zone ne sont pas affectées par la commande Master Level.
• Relier ces prises aux prises d'entrée analogue balancées sur un amplificateur ou une console.

55 DN-X900 unique : Prise DIGITAL OUT (COAXIAL)

• Ces prises RCA offrent des données de sortie numérique. Le signal n'est pas affecté par le fader Master Level.
• Nous vous conseillons d'utiliser un cordon RCA 75Ω/ohm RCA afin d'obtenir une meilleure transmission numérique.

56 DN-X900 uniquement : Prise DIGITAL OUT (OPTICAL)

• Le signal n'est pas affecté par le fader Master Level.

57 DN-X900 uniquement : Prises d'entrée DIGITAL 1, 2, 3, 4

• Ces prises RCA constituent l'entrée pour tout dispositif de sortie numérique. Nous vous conseillons d'utiliser un cordon RCA 75Ω/ohm RCA afin d'obtenir une meilleure transmission numérique.

(Disponible chez tous les revendeurs audio/vidéo)

53 DN-X900 unique : Prises MAIN MIC SEND/RETURN

• Ces prises 1/4'' TRS permettant un traitement externe du signal du programme.

Conseil : Envoi Anneau : Retour Gaine : GND

Connexions

Se référer au schéma des connexions ci-dessous.

1. S'assurer que l'alimentation électrique est coupée pendant les connexions.
2. Des câbles de qualité font une différence importante dans la fidélité et la force de la reproduction. Utiliser des câbles audio de qualité.
3. Ne pas utiliser des cables de longueur excessive. S'assurer que les prises et les fiches sont correctement fixées. Des connexions lâches peuvent provoquer du bruit, du bourdonnement ou des coupures qui risquent d'endommager vos enceintes.
4. Connecter toutes les sources d'entré écoute moniteur. S'assurer que tous les faders sont placés sur "zero" et que l'appareil est éteint. Veiller à connecter un seul câble à la fois, vérifier les positions L et R des prises sur le DN-X500/DN-X900 et sur l'équipement externe.
5. Connecter les sorties stéréo à/aux amplificateur(s) et/ou aux platines cassette et/ou aux enregistreurs MD et/ou aux enregistreurs CD. Brancher le DN-X500/DN-X900 à une prise murale.

Remarque:

Toujours allumer vos sources d'entrée audio, tels les lecteurs CD, en premier, puis votre mixeur, et en dernier les amplificateurs. Lors de l'extinction, toujours inverser cette opération en éteignant les amplificateurs, puis votre mixeur et ensuite les dispositifs entrants.

DN-X500

Connexions

DN-X900

5 FADER START

Si les lecteurs DN-S3500, DN-D4500 etc. vendus séparément sont connectés à LINE2, 4, 6 ou 8, ils peuvent être démarrés à l'aide du fader d'entrée de la source (Ch. Fader) ou du Crossfader, à condition que les mini-câbles stéréo de 3,5 mm aient été connectés.

Démarrage par fader de canal

1	Tournier le commutateur INPUT ASSIGN 12 de façon à séléctionner la source souhaïée parmi LINE2, 4, 6 ou 8.	INPUT ASSIGN
2	Actionner le commutateur CH FADER START 27. (La position de CROSS FADER ASSIGN est POST)	CH FADER START
3	Déplacer le fader d'entrée de la source (fader de canal) 13 de la commande CH-1, CH-2, CH-3 ou CH-4 jusqu'en bas.	10 8 6 4 2 0
4	Régler le mode de veille sur le lecteur de CD.
5	Lorsque vous souhaitez mettre en route le lecteur, remonter le fader d'entrée de la source (fader de canal) 15 et la lecture du CD commencera.	10 8 6 4 2 0

Démarrage par crossfader

1	Tourner le commutateur INPUT ASSIGN 12 de façon à séléctionner la source souhaïée parmi LINE2, 4, 6 ou 8.	INPUT ASSIGN
2	A l'aide du commutateur CROSSFADER ASSIGN 7, attribuer le canal ou la source de l'échantillonneur à A ou B du crossfader.	←→ A POST B CROSSFADER ASSIGN
3	Activer les commutateurs CROSSFADER START A, B ON OFF CROSS FADER START A	↑ ON OFF CROSS FADER START B
4	Faire couilisser le Crossfader 28 jusqu'à bout dans la direction opposée à la source que vous souhaïez démarrer. (Dans l'exemple suivant, la mise en route est effectue avec le lecteur de CD connecté régle sur Assign A.)	→ A B
5	Régler le mode de voir sur le lecteur de CD.
6	Utiliser la commande CROSSFADER CONTOUR 29 pour contrôler la courbe de démarrage du cross fader.
7	Lorsque Crossfader 28 est déplace dans la direction opposée, la lecture du lecteur de CD commence. ← A B	← A B

6 Remplacement du crossfader

Le Crossfader peut être monté sans démonter le DN-X500 et DN-X900.

1. Tirer la molette du crossfader.
2. Oter les deux vis extérieures fixant la plaque du crossfader.
3. Oter les deux vis extérieures fixant la console du crossfader au châssis.
4. Retirer la console du crossfader et débrancher le câble 3P du connecteur situé sur le panneau.

8 DN-X900 uniquement : FLEX FADER procédure de réglage de la FORCE de glissement du crossfader

1. Suivre la procédure de "REEMPLACEMENT DU CROSSFADER" pour retirer le crossfader de l'ensemble.
2. Déplacer le levier de façon à ce que la tête de la vis soit placée au niveau du trou situé dans le boîtier.
3. Tourner la vis à l'aide d'un tournevis, déplacer le levier et régler la pression voulue.
4. Réinstaller le crossfader en suivant la procédure d'extraction en sens inverse.

7 Remplacement du FADER de CANAL

Le fader de canal peut être remplacé sans démonter le DN-X500 et DN-X900.

1. Tirer la molette du fader de canal.
2. Otez les deux vis extérieures fixant la plaque du fader de canal et la console du panneau avant.
3. Retirer la console du fader de canal et débrancher le câble 3P du connecteur situé sur le panneau d'impression du fader de canal.
4. Installer l'assemblage de remplacement en inversant les instructions ci-dessus.

DN-X500

Dimensions: 482 (L) x 112,5 (H) x 177 (P) mm (sans les pieds)

Installation: Armoire de 4 unités, 19 pouces, montable sur rack

Poids: 5,8 kg

Alimentation électrique: 120 V CA ±10%, 60 Hz (Modèle pour les U. S. A. et le Canada)

230 V CA ±10%, 50 Hz (Modèles européens)

Consommation électrique: 27 W

Environnement: Température de fonctionnement: De 5 à 35°C (De 41 à 95°F)

Humidité de fonctionnement: De 25 à 85% (sans condensation)

Température de stockage: De -20 à 60°C (De 4 à 140°F)

Sensitivité d'entrée et impédance:

Micro Principal -54 dBV (2,0 mV) 1 kΩ/kohms Micro Auxiliaire -60 dBV (1,0 mV) 1 kΩ/kohms Effet (Retour) -14 dBV (200 mV) 50 kΩ/kohms 2-Phono -50 dBV (3,0 mV) 50 kΩ/kohms 8-Line -14 dBV (200 mV) 50 kΩ/kohms

Niveau de sortie et impédance:

Principal (Balance) 4 dBm (1,23 V) Charge de 600 Ω/ohms Principal (Non balancé) 0 dBV (1,0V) 1 kΩ/kohms Booth (Balancé) 4 dBm (1,23 V) Charge de 600 Ω/ohms Rec (RCA) -10 dBV (316 mV) 1 kΩ/kohms Effet (Envoi) -14 dBV (200 mV) 1 kΩ/kohms Subwoofer 2 dB (0,975 V) 600 Ω/ohms Casque 0 dB (1,0 V) 32 Ω/ohms (Charge de 33 Ω/ohms)

Réponse en fréquence:

Ligne De 20 à 20 kHz ±2 dB Phono De 20 à 20 kHz RIAA ±2 dB Micro De 20 à 20 kHz ±2 dB

Signal du taux de bruit:

Ligne 82 dB 0 dBm, 1 kHz, Egaliseur plat Phono 75 dB 0 dBm, 1 kHz, Egaliseur plat Micro Principal 65 dB 0 dBm, 1 kHz, Egaliseur plat

Degré de distorsion harmonique total:

Ligne Inférieur à 0,05%

Phono Inférieur à 0,05%

Diaphonie: Plus de 70 dB

Égaliseur de canal:

+10 dB, -35 dB (16 kHz) Mid +10 dB, -35 dB (1 kHz) Low +6 dB, -35 dB (60 Hz)

Égaliseur de microphone:

Hi +12 dB, -12 dB (10 kHz) Mid +12dB, - 12dB (1 kHz) Low +12dB, - 12dB (100Hz)

DN-X900

Dimensions: 482 (L) x 112,5 (H) x 177 (P) mm (sans les pieds) Installation: Armoire de 4 unités, 19 pouces, montable sur rack Poids: 5,9 kg Alimentation électrique: 120 V CA ±10%, 60 Hz (Modèle pour les U. S. A. et le Canada) 230 V CA ±10%, 50 Hz (Modèles européens)

Consommation électrique: 33 W

Environnement: Température de fonctionnement: De 5 à 35°C (De 41 à 95°F)

Humidité de fonctionnement: De 25 à 85 % (sans condensation)

Température de stockage: De -20 à 60°C (De 4 à 140°F)

Sensitivité d'entrée et impédance:

Micro Principal -54 dBV (2,0 mV) 10 kΩ/kohms Micro Auxiliaire -60 dBV (1,0 mV) 10 kΩ/kohms Effect (Retour) -14 dBV (200 mV) 50 kΩ/kohms 3-Phono -50 dBV (3,0 mV) 50 kΩ/kohms 8-Line -14 dBV (200 mV) 50 kΩ/kohms

Niveau de sortie et impédance:

Principal (Balancé) 4 dBm (1,23 V) Charge de 600 Ω/ohms Principal (Non balancé) 0 dBV (1,0 V) 1 kΩ/kohms Zone (Balancé) 4 dBm (1,23 V) Charge de 600 Ω/ohms Booth (Balancé) 4 dBm (1,23 V) Charge de 600 Ω/ohms Rec (RCA) -10 dBV (316 mV) 1 kΩ/kohms Effet (Envoi) -14 dBV (200 mV) 1 kΩ/kohms Subwoofer/Lighting (Balancé) 2 dBm (0,975 V) 600 Ω/ohms Casque 0 dBV (1,0 V) 32 Ω/ohms (Charge de 33 Ω/ohms)

Réponse en fréquence:

Ligne De 20 à 20 kHz ±2 dB Phono De 20 à 20 kHz RIAA ±2 dB Micro De 20 à 20 kHz ±2 dB

Signal du taux de bruit:

Ligne 82 dB 0 dBm, 1 kHz, Egaliseur plat Phono 75 dB 0 dBm, 1 kHz, Egaliseur plat Micro Principal 65 dB 0 dBm, 1 kHz, Egaliseur plat

Degré de distorsion harmonique total:

Ligne Inférieur à 0,05% Phono Inférieur à 0,05%

Diaphonie: Plus de 70 dB

Égaliseur de canal:

+10 dB, -35 dB (16 kHz) Mid +10 dB, -35 dB (1 kHz) Low +6dB, - 35dB (60 Hz)

Égaliseur de microphone:

+12 dB, -12 dB (10 kHz) Mid +12 dB, -12 dB (1 kHz) Low +12 dB, -12 dB (100 Hz)

Entrée numérique:

Sensibilité d'entrée -26 dB FS Format du signal SPDIF (IEC60958 de Type III 32kHz 48kHz24 bit) (COAXIAL)

Sortie numérique:

Format du signal IEC60958 de Type II 20 bit (OPTICAL, COAXIAL) Niveau de sortie 0,5 Vp-p 75 Ω/ohms (COAXIAL)
