ASF-S07 - Support pour enceinte DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support pour enceinte
Marque	DENON
Modèle	ASF-S07
Dimensions (L × H × P)	300 × 1022 × 300 mm
Poids (par support)	7,3 kg
Compatibilité	Systèmes DENON S-302, S-301, S-102, S-101 (DVD)
Hauteur réglable	Oui, 3 positions
Passage de câble	Intégré dans la bornière
Fixation enceinte	Vis incluses (4 vis de 5 mm, longueur 15 mm)
Vis d'assemblage	6 vis de 6 mm, longueur 20 mm
Outil fourni	Clé hexagonale
Nettoyage	Chiffon doux et sec ; éviter benzène, diluant, solvants
Sécurité	Vérifier stabilité régulièrement ; installation sur surface stable
Contenu de l'emballage	Bornier, base, support, entretoise, vis, clé hexagonale
Usage prévu	Intérieur, sol résistant
Année de conception	Août 2007

FOIRE AUX QUESTIONS - ASF-S07 DENON

Comment monter le support d'enceinte ASF-S07 ?

Insérez la bornière dans la base, abaissez le support, fixez avec les vis d'assemblage (6 mm). Puis faites passer le câble, attachez l'enceinte et serrez les vis de fixation (5 mm) avec la clé hexagonale fournie.

Comment ajuster la hauteur de l'enceinte ?

La bornière dispose de trois orifices d'installation. Choisissez l'orifice souhaité pour régler la hauteur sur trois niveaux. Resserrez les vis à l'aide de la clé hexagonale.

Comment faire passer le câble de l'enceinte ?

Faites passer le câble dans la bornière par l'ouverture de la base. Après installation, tirez sur le câble pour le raccourcir à la longueur nécessaire afin qu'il ne pende pas inutilement.

Quels sont les systèmes compatibles avec ce support ?

Le support est conçu pour les systèmes de cinéma maison DENON S-302, S-301, S-102 et S-101 (DVD).

Quel est le poids du support ASF-S07 ?

Environ 7,3 kg par support.

Comment entretenir le support ?

Essuyez la poussière avec un linge doux et sec. N'utilisez jamais de benzène, diluant, solvants organiques ou insecticides qui pourraient décolorer la surface.

Quelles précautions de sécurité prendre lors de l'installation ?

Effectuez le montage sur une surface souple (couverture) pour éviter les éraflures. Assurez-vous que toutes les vis sont bien serrées. Vérifiez régulièrement la stabilité pour éviter les chutes. DENON décline toute responsabilité en cas d'installation incorrecte.

Que faire si je dois déplacer l'enceinte ?

Déconnectez tous les câbles, puis soutenez fermement la bornière lors du déplacement pour éviter tout dommage.

Quels outils sont fournis avec le support ?

Une clé hexagonale est fournie pour le serrage des vis d'assemblage et de fixation.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI ASF-S07 DENON

Manuel de l'Utilisateur

POUR LES LECTEURS FRANCAIS

Bornier. 2 ② Base. 2 ③ Support. 2 ④ Entretoise. 6 ⑤ Vis (vis de 6 mm, longueur de 20 mm). 6 ⑥ Vis de fixation enceinte (vis de 5 mm, longueur de 15 mm). 4 ⑦ Clé hexagonale. 1 Manuel de l'utilisateur. 1 ⑨ Listes des services après-vente............ 1

Ce produit est un support d'enceinte pour le système de cinéma maison DENON S-302/S-301/S-102/S-101 DVD. (En août 2007)

Montage

• La bornee de l'enceinte dispose de trois orifices d'installation, permettant d'ajuster la hauteur de celle-ci sur trois étapes. Choisir l'orifice de montage désiré.
• Resserrez les vis à l'aide de la clé hexagonale fournie.

Remarque

Faites attention à ne pas endommager la bornière pendant le serrage des vis à l'aide de la clé hexagonale.

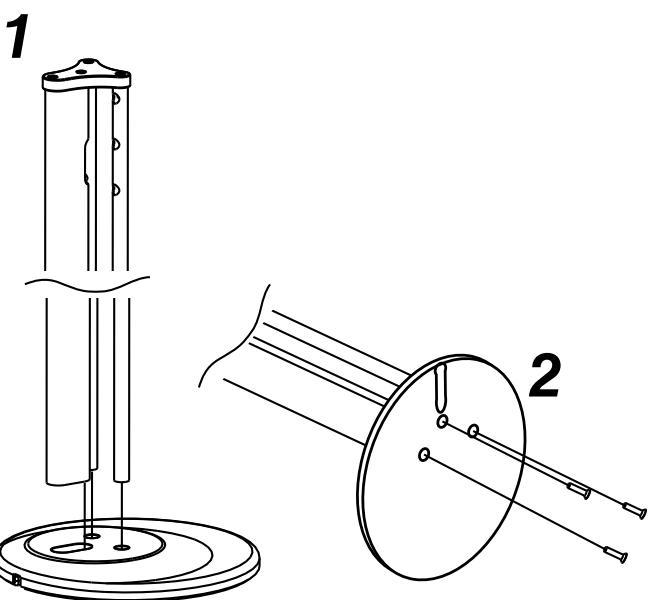

1 Introduisez la bornière dans la base.

2 Abaissez doucement support d'enceinte, puis installez la bornier à l'aide des (trois) vis d'assemblage.

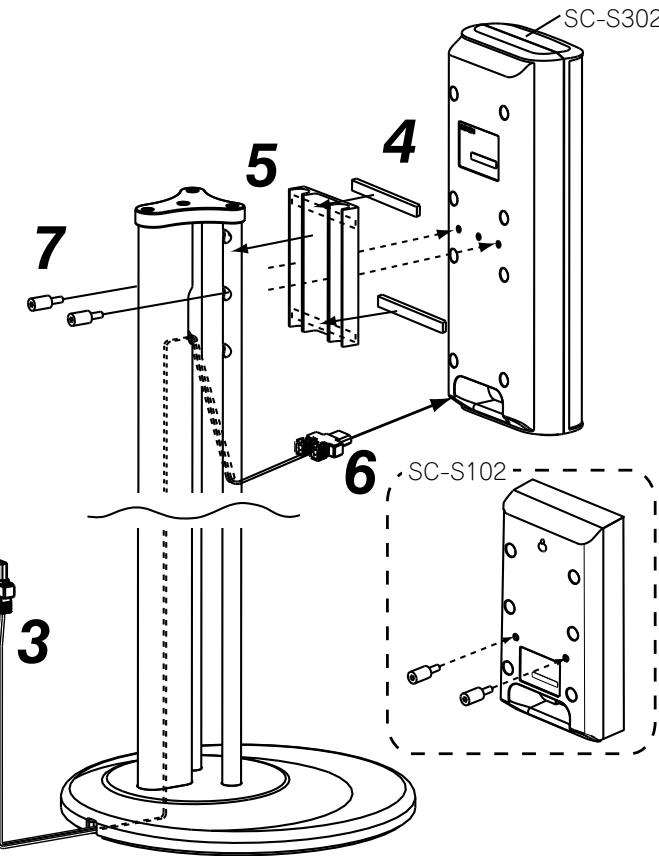

3 Faites passer le câble de l'enceinte dans la bornière. Faites passer le câble par l'ouverture de la base.

4 Attachez les enceintes au support.

Placez les emprises de façon symétrique de part et d'autre de la vis, afin d'éviter tout contact direct entre l'enceinte et son support.

Alignez les orifices du support à ceux de la bornière, puis installez le bornier.

Alignez l'orifice du support avec celui de la bornier de façon à pouvoir serrer la vis.

6 Connectez les câbles à l'enceinte.

7 Placez l'enceinte sur le support.

Fixez le tout fermement à l'aide des (deux) vis de montage fournies. * Après avoir installé l'enceinte, tirez sur le câble pour le raccourcir à la longueur nécessaire, afin qu'il ne pendent pas inutillement à l'intérieur de la boîtier.

Remarque

• Pendant l'installation, faites attention à ne pas vous blesser en laissant chuter le support ou en faisant tomber l'enceinte.
• Effectuez l'assemblage sur une surface souple, telle qu'une couverture par exemple, afin d’éviter tout risque d’éraflure de l’enceinte, du support ou du sol. Assurez-vous qu’aucune des vis de fixation de l’enceinte ne soit dévissée.
• Installez le support d'enceinte au sol, sur une surface stable et résistante, où il ne risquera pas de basculer ou chuter.
• Pendant l'installation, faites attention à ne jamais coincer le câble de l'enceinte sous celle-ci.
• À chaque fois qu'un déplacement de l'enceinte s'avère nécessaire, déconnectez tous les câbles, etc., puis soutenez le bornier.

Nettoyage

• Essuyez toute trace de poussière du support à l'aide d'un linge doux. - Si vous utilisez un linge déjà imbibé d'une solution chimique, veuillez vous familiariser avec les consignes d'utilisation. N'utilisez jamais du benzène, du diluant ou des solvants organiques ou des insecticides pour le nettoyage, car ceci pourrait décolorer la surface du produit.

Attention

Vérifiez la sécurité de l'ensemble dès la fin du montage, et effectuez des contrôles réguliers de sécurité afin de vous assurer de l'absence de risques de chutes. DENON ne saurait en aucun cas être tenu pour responsable des dommages ou accidents causés par une procédure d'installation mal réalisée.

Caractéristiques techniques

Dimensions externes maximales: 300(L) × 1022(H) × 300(P) mm

Poids: Environ 7,3 kg/support

Dans un but d'amélioration, ces spécifications et la conception sont susceptibles de changements sans préavis.
