Marque	DENON
Modèle	ASF-S05
Type de produit	Support pour enceinte
Dimensions externes maximales	205 x 378,5 x 205 mm (L x H x P)
Poids	Environ 1,5 kg par support
Fonctions principales	Support pour enceinte avec réglage de hauteur sur 3 positions
Réglage de hauteur	Oui, 3 positions via orifices de montage
Contenu du colis	1 bornier, 1 base, 1 entretoise, 4 vis de 20 mm, 4 vis de 15 mm, 1 clé hexagonale, 1 manuel d'utilisation
Entretien et nettoyage	Essuyer avec un linge doux. Ne pas utiliser de benzène, diluant ou solvants organiques.
Sécurité	Installer sur une surface stable et résistante. Vérifier régulièrement la sécurité. Ne pas coincer le câble de l'enceinte.
Compatibilité	Systèmes DENON S-302/S-301/S-102/S-101 DVD (août 2007)
Type de fixation	Fixation par vis sur la base et sur l'enceinte
Accessoires inclus	Clé hexagonale pour serrage
Instructions de montage	Voir manuel fourni
Alimentation	Non applicable
Consignes d'installation	Assembler sur une surface souple, attention aux chutes
Périodicité de vérification	Régulièrement (conseillé)

FOIRE AUX QUESTIONS - ASF-S05 DENON

Comment assembler le support d'enceinte ASF-S05 ?

Fixez la base sur la bornière à l'aide des vis d'assemblage. Passez le câble dans la bornière et l'ouverture de la base. Placez les entretoises symétriquement, puis fixez l'enceinte avec les vis de montage. Utilisez la clé hexagonale fournie pour serrer les vis.

Comment régler la hauteur du support ?

La bornière dispose de trois orifices d'installation permettant d'ajuster la hauteur de l'enceinte sur trois étapes. Choisissez l'orifice désiré et resserrez les vis avec la clé hexagonale.

Ce support est-il compatible avec d'autres marques d'enceintes ?

La notice indique une compatibilité avec les systèmes DENON S-302/S-301/S-102/S-101 DVD. Pour d'autres marques, vérifiez les dimensions et le système de fixation.

Quel est le poids maximal supporté ?

La notice ne précise pas de poids maximal. Il est conçu pour les enceintes des systèmes DENON compatibles. Assurez-vous que l'enceinte ne dépasse pas les dimensions recommandées.

Les vis sont-elles incluses ?

Oui, le colis contient 4 vis de 20 mm pour l'assemblage de la base et 4 vis de 15 mm pour la fixation de l'enceinte, ainsi qu'une clé hexagonale.

Comment nettoyer le support ?

Essuyez la poussière avec un linge doux. N'utilisez jamais de benzène, diluant ou solvants organiques, car ils pourraient décolorer la surface.

Quelles précautions de sécurité faut-il prendre ?

Installez le support sur une surface stable et résistante. Vérifiez régulièrement la sécurité pour éviter les chutes. Ne coincez pas le câble sous l'enceinte et soutenez la bornière lors des déplacements.

Le support peut-il être utilisé sur une moquette ?

Il est recommandé d'installer le support sur une surface stable. Une moquette épaisse peut réduire la stabilité. Assurez-vous que la base repose bien à plat.

De quels outils ai-je besoin pour l'assemblage ?

Aucun outil supplémentaire n'est nécessaire, car une clé hexagonale est fournie dans le colis pour serrer les vis.

Le support est-il vendu à l'unité ou par paire ?

Le colis contient un seul support, comme l'indique le manuel. Pour une paire, il faut acheter deux supports.

MODE D'EMPLOI ASF-S05 DENON

Manuel de l'Utilisateur

POUR LES LECTEURS FRANCAIS

Bornier. 2 Base. 2 Entretoise. 12 Vis (vis de 6 mm, longueur de 20 mm). 4 Vis de fixation enceinte (vis de 5 mm, longueur de 15 mm). 4 Clé hexagonale. 1 Manuel de l'utilisateur. 1 Liste des services après-vente. 1

Ce produit est un support d'enceinte pour le système de cinéma maison DENON S-302/S-301/S-102/S-101 DVD. (En août 2007)

Montage

• La bornee de l'enceinte dispose de trois orifices d'installation, permettant d'ajuster la hauteur de celle-ci sur trois étapes. Choisir l'orifice de montage désiré.
• Resserrez les vis à l'aide de la clé hexagonale fournie.

Remarque

Faites attention à ne pas endommager la bornière pendant le serrage des vis à l'aide de la clé hexagonale.

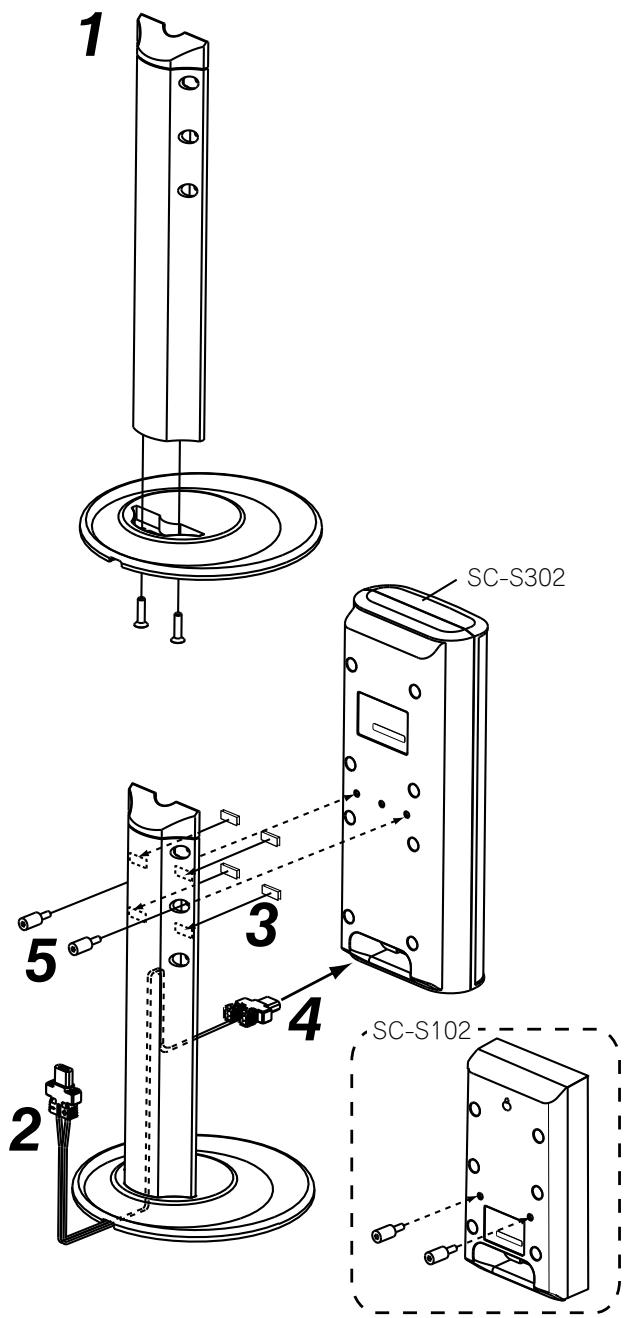

Installez la base sur la bornière. Utilisez les (deux) vis d'assemblage.

2 Faites passer le câble de l'enceinte dans la bornière. Faites passer le câble par l'ouverture de la base.

3 Fixez les entreprises sur la bornière.

Placez les entreprises de façon symétrique de part et d'autre de la vis afin d'éviter tout contact direct entre l'enceinte et son support.

4 Connectez les câbles à l'enceinte.

5 Placez l'enceinte sur le support.

Fixez le tout fermement à l'aide des (deux) vis de montage fournies. * Après avoir installé l'enceinte, tirez sur le câble pour le raccourcir à la longueur nécessaire, afin qu'il ne pendente pas inutillement à l'intérieur de la bornière.

Remarque

• Pendant l'installation, faites attention à ne pas vous blesser en laissant chuter le support ou en faisant tomber l'enceinte.
• Effectuez l'assemblage sur une surface souple, telle qu'une couverture par exemple, afin d'éviter tout risque d'égratignure de l'enceinte, du support ou du sol. Assurez-vous qu'aucune des vis de fixation de l'enceinte ne soit dévissée.
• Installez le support d'enceinte au sol, sur une surface stable et résistante, où il ne risquera pas de basculer ou chuter.
• Pendant l'installation, faites attention à ne jamais coincer le câble de l'enceinte sous celle-ci.
• À chaque fois qu'un déplacement de l'enceinte s'avère nécessaire, déconnectez tous les câbles, etc., puis soutenez le bornier.

Nettoyage

• Essuyez toute trace de poussière du support à l'aide d'un linge doux. - Si vous utilisez un linge déjà imbibé d'une solution chimique, veuillez vous familiariser avec les consignes d'utilisation. N'utilisez jamais du benzène, du diluant ou des solvants organiques ou des insecticides pour le nettoyage, car ceci pourrait décolorer la surface du produit.

Attention

Vérifiez la sécurité de l'ensemble dès la fin du montage, et effectuez des contrôles réguliers de sécurité afin de vous assurer de l'absence de risques de chutes. DENON ne saurait en aucun cas être tenu pour responsable des dommages ou accidents causés par une procédure d'installation mal réalisée.

Caractéristiques techniques

Dimensions externes maximales: 205 (L) x 378,5 (H) x 205 (P) mm

Poids: Environ 1.5 kg/support

Dans un but d'amélioration, ces spécifications et la conception sont susceptibles de changements sans préavis.
