PMA-700AE - Amplificateur intégré DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur intégré stéréo
Caractéristiques techniques principales	Amplification de classe AB, 2 x 70 W sous 4 ohms
Alimentation électrique	AC 230 V, 50/60 Hz
Dimensions approximatives	434 x 151 x 360 mm
Poids	8,5 kg
Compatibilités	Compatible avec divers appareils audio via RCA, entrée phono, et entrée numérique
Fonctions principales	Entrées analogiques et numériques, contrôle de tonalité, mode direct
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente Denon
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable et ventilée
Informations générales utiles	Idéal pour les mélomanes, offre une qualité sonore supérieure, design élégant

FOIRE AUX QUESTIONS - PMA-700AE DENON

Le Denon PMA-700AE ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position ON.

Je n'entends pas de son provenant des enceintes, quelles sont les vérifications à effectuer ?

Vérifiez que les câbles des enceintes sont correctement connectés et que les enceintes fonctionnent. Assurez-vous également que le volume n'est pas au minimum et que la source audio est correctement sélectionnée.

Comment connecter le Denon PMA-700AE à un téléviseur ?

Utilisez un câble RCA pour relier la sortie audio du téléviseur aux entrées audio du Denon PMA-700AE. Sélectionnez ensuite la source correspondante sur l'appareil.

Le son est déformé ou grésille, que faire ?

Vérifiez les connexions des câbles des enceintes et assurez-vous qu'ils ne sont pas endommagés. Essayez également de réduire le volume et de vérifier la qualité de la source audio.

Comment régler l'égaliseur sur le Denon PMA-700AE ?

Le Denon PMA-700AE n'a pas d'égaliseur intégré, mais vous pouvez ajuster les niveaux de tonalité des graves et des aigus à l'aide des commandes correspondantes sur le panneau avant.

Le Denon PMA-700AE surchauffe, que faire ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Évitez de le placer dans un espace confiné ou près de sources de chaleur.

Comment réinitialiser le Denon PMA-700AE aux paramètres d'usine ?

Débranchez l'appareil, puis tout en le reconnectant, maintenez enfoncé le bouton de contrôle de tonalité pendant environ 5 secondes jusqu'à ce que l'affichage clignote.

Puis-je utiliser le Denon PMA-700AE avec des enceintes de différentes impédances ?

Oui, le Denon PMA-700AE peut fonctionner avec des enceintes ayant une impédance de 4 à 16 ohms. Veillez simplement à ne pas dépasser la puissance recommandée.

Le Denon PMA-700AE est-il compatible avec un système audio multiroom ?

Le Denon PMA-700AE n'est pas conçu pour un usage multiroom. Il est un amplificateur stéréo destiné à un usage dans une seule pièce.

Comment choisir la bonne source audio sur le Denon PMA-700AE ?

Utilisez le bouton de sélection des sources sur le panneau avant pour choisir entre les différentes entrées disponibles, comme CD, AUX ou Phono.

MODE D'EMPLOI PMA-700AE DENON

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme aux standards suivants: EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3.

D'après les dispositions de la Directive 73/23/EEC, 2004/108/EC et 93/68/EEC.

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale.

La prise secteur est utilisée pour couper complètement l'alimentation de l'appareil et l'utilisateur doit pouvoir y accéder facilement.

• Eviter des températures élevées

Tenir compte d'une dispersion de chaleur suffisante lors de l'installation sur une étagère.

• Manipuler le cordon d'alimentation avec précaution.

Tenir la prise lors du débranchement du cordon.

• La ventilation ne doit pas être gênée en recouvrant les ouvertures de la ventilation avec des objets tels que journaux, rideaux, tissus, etc.
• Aucune flamme nue, par exemple une bougie, ne doit être placée sur l'appareil. Veillez à respecter l'environnement lorsque vous jetez les piles usagées. L'appareil ne doit pas être exposé à l'eau ou à l'humidité.
• Aucun objet contenant du liquide, par exemple un vase, ne doit être placé sur l'appareil.

Les matériaux d'emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposer de tout matériel conformément aux réglements de recyclage locaux.

Lorsque vous mettez cet appareil au rebut, respectez les lois ou réglementations locales.

Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux réglements locaux concernant les déchets chimiques.

Ce produit et les accessoires emballés ensemble sont des produits conformes à la directive DEEE sauf pour les piles.

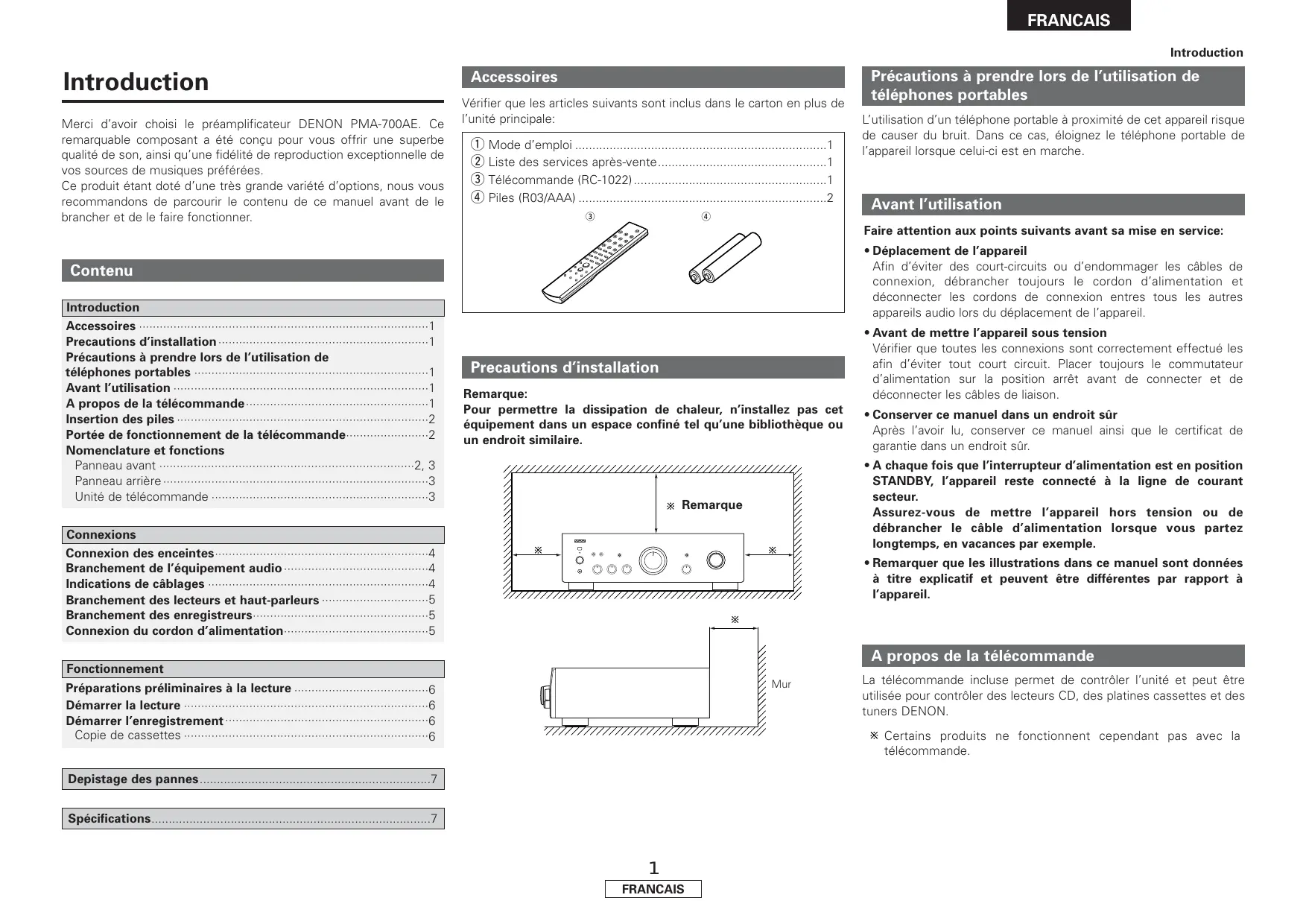

Merci d'avoir acheté le préamplificateur DENON PMA-700AE. Ce remarquable composant a été conçu pour vous offrir une superbe qualité de son, ainsi qu'une fidélité de reproduction exceptionnelle de vos sources de musique préférées.

Ce produit étant doté d'une très grande variété d'options, nous vous recommandons de parcourir le contenu de ce manuel avant de le brancher et de le faire fonctionner.

Contenu

Accessoires 1 Précautions d'installation 1 Précautions à prendre lors de l'utilisation de téléphones portables 1 Avant l'utilisation 1 À propos de la télécommande 1 Insertion des piles 2 Portée de fonctionnement de la télécommande 2 Nomenclature et fonctions Panneau avant 2,3 Panneau arrière 3 Unité de télécommande 3

Connexions

Connexion des enceintes 4 Branchement de l'équipement audio 4 Indications de cablages 4 Branchement des lecteurs et haut-parleurs 5 Branchement des enregistreurs 5 Connexion du cordon d'alimentation 5

Fonctionnement

Préparations préliminaires à la lecture 6 Démarrer la lecture 6 Démarrer l'enregistrement 6 Copie de cassettes 6

Dépistage des pannes 7

Spécifications 7

Accessoires

Vérifier que les articles suivants sont inclus dans le carton en plus de l'unité principale :

① Mode d'emploi 1 ② Liste des services après-vente 1 ③ Télécommande (RC-1022) 1 (4) Piles (R03/AAA) 2

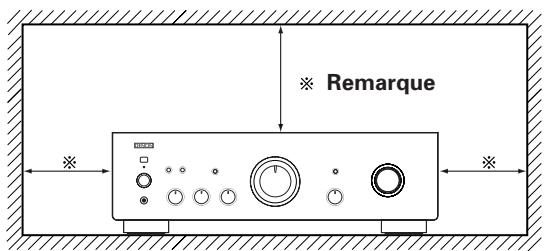

Précautions d'installation

Remarque:

Pour permettre la dissipation de chaleur, n'installez pas cet équipement dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

Précautions à prendre lors de l'utilisation de téléphones portables

L'utilisation d'un téléphone portable à proximité de cet appareil risque de causer du bruit. Dans ce cas, éloignez le téléphone portable de l'appareil lorsque celui-ci est en marche.

Avant l'utilisation

Faire attention aux points suivants avant sa mise en service:

• Déplacement de l'appareil Afin d'éviter des court-circuits ou d'endommager les câbles de connexion, débrancher toujours le cordon d'alimentation et déconnecter les cordons de connexion entre tous les autres appareils audio lors du déplacement de l'appareil.
• Avant de mettre l'appareil sous tension Vérifier que toutes les connexions sont correctement effectuées afin d'éviter tout court-circuit. Placer toujours le commutateur d'alimentation sur la position arrêt avant de connecter et de déconnecter les cables de liaison.
• Conserver ce manuel dans un endroit sûr. Après l'avoir lu, conserver ce manuel ainsi que le certificat de garantie dans un endroit sûr.
• À chaque fois que l'interrupteur d'alimentation est en position STANDBY, l'appareil reste connecté à la ligne de courant secteur. Assurez-vous de mettre l'appareil hors tension ou de débrancher le cable d'alimentation lorsque vous partez longtemps, en vacances par exemple.
• Remarquez que les illustrations dans ce manuel sont données à titre explicatif et peuvent être différentes par rapport à l'appareil.

La télécommande incluse permet de contrôler l'unité et peut être utilisée pour contrôler des lecteurs CD, des platines cassettes et des tuners DENON.

Certains produits ne fonctionnent cependant pas avec la télécommande.

Insertion des piles

① Déposer le couvercle arrêté de l'unité de télécommande comme ceci.

② Insérez deux piles R03/AAA dans le compartiment à piles dans le sens indiqué.

③ Remettre le couvercle arrêté en place.

Remarques sur les piles:

• Remplacer les piles par des neuves si la télécommande est inopérante lorsque l'unité de télécommande est actionnée à proximité. (La pile fournie ne sert que pour la vérification du fonctionnement.)
• Lors de l'insertion des piles, toujours procédez dans la bonne direction, en suivant les marques "⊕" et "Θ" du compartiment à piles.
• Pour éviter des dommages ou une fuite du liquide de pile:
• Ne pas utiliser de pile neuve avec une ancienne.
• Ne pas utiliser deux types de piles différents.
• Ne pas court-circuiter, démonter, chauffer ou jeter les piles dans des flammes.
• Si le liquide de pile avait fui, essuyer soigneusement le liquide de l'intérieur du compartiment à piles, et insérer de nouvelles piles.
• Otez les piles de la télécommande si elle ne doit pas être utilisée une longue période.

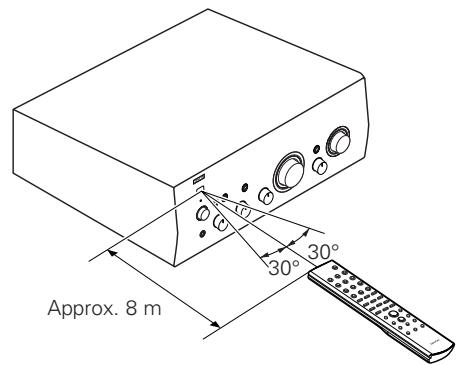

Portée de fonctionnement de la télécommande

• Pointer la télécommande sur le détecteur de télécommande lors de son utilisation.
• La télécommande peut être utilisée d'une distance allant jusqu'à 8 mètres environ, à un angle horizontal jusqu'à par rapport au détecteur.

Remarque:

• Le capteur est sensible à la lumière : qu'elle soit solaire ou artificielle, elle comporte des rayons infrarouge pouvant perturber son contrôle.

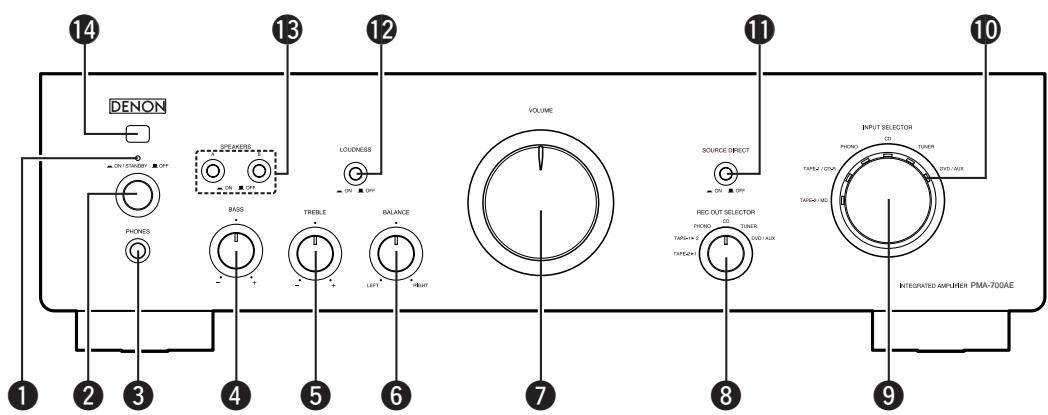

Voyant POWER

Changements tels qu'indiqués du PMA-700AE.

• Pendant quelques secondes après avoir mis l'appareil sous tension : Rouge (clignotant)
• Lorsque l'appareil est sous tension : Vert Lorsqu'il est en veille : Rouge
• Lorsqu'il est hors tension : Arrêt

2 Commutateur POWER

Lorsqu'il est réglé sur "ON/STANDBY", il est sous tension, et lorsqu'il est réglé sur "OFF", il est éteint.

3 Molette REC OUT selector

Lorsque vous effectuez une copie entre 2 enregistreurs, sert à sélectionner la source qui doit être émise aux bornes de sortie d'enregistrement.

9 Molette INPUT selector

Sert à sélectionner la source que vous souhaitez écouter.

10 Voyant d'entrée

L'entrée sélectionnée est indiquée par un voyant orange.

1 Commutateur SOURCE DIRECT

Lorsqu'ils sont régles sur "ON", les signaux ne passent pas par le circuit de réglage de tonalité (graves, aigus, balance et volume), ce qui permet une meilleure qualité de son lors de la lecture.

Lorsqu'ils sont réglés sur "OFF", vous pouvez régler le son selon vos préférences.

12 Commutateur LOUDNESS

Lors de la lecture à un volume faible, à régler sur “ON” pour amplifier les basses et les aigus difficiles à entendre lorsque le volume est faible et afin d'obtenir un son plus naturel.

13 Commutateurs SPEAKERS a/b

• Lorsque A (ou B) est réglé sur "ON", le son sort des haut-parleurs branchés aux bornes de sortie des haut-parleurs A (ou B).
• Lorsque A et B sont tous deux réglés sur "ON", le son sort des haut-parleurs branchés à la fois aux bornes de sortie des haut-parleurs A et B.
• Lorsque A et B sont tous deux réglés sur "OFF", aucun son ne sort des haut-parleurs. A utiliser lorsque vous écoutez avec un casque.

14 Détecteur de télécommande

Lorsque le bouton de commande du VOLUME est réglé juste au-delà de la position "12 heures" (au-delà de la moitié), les réglages qui peuvent être effectués avec les commandes BASS et TREBLE diminuent. Lorsque le bouton de commande du VOLUME est réglé au maximum ou tourné complètement dans le sens des aiguilles d'une montre, les basses et la tonalité ne peu plu être réglées.

Panneau arrière

Connectez ici le fil de terre de votre platine vinyle.

Remarque:

• Cette borne n'est pas une prise de terre de sécurité.

16 Bornes INPUTS

Connectez ici votre équipement source.

17 Bornes d'entrée/sorting enregistrement (TAPE-1/CD-R et TAPE-2/MD)

Connectez ici votre équipement d'enregistrement.

18 Bornes PRE OUT

A utiliser pour ajouter un équipement tel un amplificateur de puissance ou un subwoofer.

19 Bornes speaker systems

Connectez ici vos enceintes.

20 AC outlets

Ces fiches seront des prises d'alimentation pour d'autres appareils audio. Vérifiez la classe d'alimentation de votre équipement avant usage (les classes sont indiquées sur le panneau arrière). En cas de doute, contactez votre revendeur ou distributeur DENON.

Remarque:

• Les fonctions 4, 5, 6 et 12 ne sont disponibles que lorsque le commutateur SOURCE DIRECT est réglé sur "■OFF".

Remarque:

• Ne JAMAIS insérer capuchons dans les bornes de sortie enregistrement ou PRE OUT. Cela pourrait endommager l'appareil.
• Pour éviter des interférences, les capuchons sont insérées dans les fiches RCA "phono".
• Les bornes PRE OUT sont toujours actives, même lorsque vous utilisez un casque audio. Si vous ne voulez pas qu'un signal audio soit émis par l'équipement connecté aux bornes PRE OUTS, éteignez les appareils connectés (amplificateur, etc.).

Unité de télécommande

• La télécommande fournie permet de contrôler l'unité et peut être utilisée pour faire fonctionner des lecteurs CD, des platines cassettes et des tuners DENON.
• Lorsque vous l'utilisez, reportez-vous également aux instructions de fonctionnement des autres périphériques.
• Certains produits ne fonctionnent cependant pas avec la télécommande.

Connexion des enceintes

Connecter les bornes d'enceinte aux enceintes en respectant les polarités ( avec , avec ).

Connexion des câbles d'enceinte

1. Desserrer en tournant dans le sens contraire des aiguilles d'une montre.

Bien torsader ou terminer les fils d'ame.

1. Insérer le cordon.
2. Serrer en tournant dans le sens des aiguilles d'une montre.

Remarque:

Lorsque vous effectuez les connexions, veillez à ce qu'aucun des différents conducteurs du câble d'enceinte n'entre en contact avec les bornes voisines, avec d'autres conducteurs de câble d'enceinte, ou avec le panneau arrière et les vis.

NE JAMAIS toucher les bornes d'enceinte lorsque l'ampli est sous tension, risque de décharge électrique.

Impédance d'enceinte

Utilisez des enceintes dont l'impédance est comprise dans les limites indiquées ci-dessous, en fonction de leurs conditions d'utilisation.

Haut-parleurs utilisés	Impédance
A ou B uniquement	4 ~ 16 Ω/ohms
A la fois A et B	8 ~ 16 Ω/ohms

Remarque sur l'impédance des enceintes

Lors de l'utilisation d'enceintes d'une impédance inférieure à la valeur désignée (par exemple 4 Ω/ohms), la lecture pendant de longues périodes à un niveau de volume élevé pourrait provoquer une montée de température, qui active le circuit de protection.

Lorsque le circuit de protection est activé, la sortie aux enceintes est coupée et le voyant d'alimentation clignote. Si cela se produit, débrancher le cordon d'alimentation, attendre le refroidissement de l'appareil et augmenter la ventilation autour de l'appareil. Vérifier également le câblage des câbles d'entrée et des câbles d'enceinte. Ensuite, rebrancher le cordon d'alimentation et allumer de nouveau l'appareil.

Si le circuit de protection est à nouveau activé bien qu'il n'y ait pas de problème de câblage ou de ventilation autour de l'appareil, couper l'alimentation, et contacter le centre technique DENON.

Remarque:

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, réferez-vous également au mode d'emploi des autres composants.
• S'assurer de connecter correctement les canaux, gauche (L) avec gauche (L) et droit (R) avec droit (R).
• Ne pas mélanger "faisceau" les cordons d'alimentation avec les câbles d'enceinte. À défaut d'une telle précaution, un ronronnement ou du bruit pourrait être généré.
• Ne pas augmenter le volume si aucune platine vinyl n'est connectée aux bornes d'entrée PHONO, car cela provoquerait un bourdonnement ou du bruit.

Si vous ne connectez pas de platine vinyl, laissez les capuchons en place.

Précautions à prendre lors de la lecture de sources sa:

Lorsque les haut-parleurs classiques ne sont pas compatibles avec les sources SA (DVD Audio, Super Audio CD et autres sources y compris les composants aigus au-dessus de la plage audible), régalez les paramètres du lecteur (Lecteur de DVD Audio, lecteur de Super Audio CD, etc.) pour une utilisation avec des haut-parleurs (ou amplis) classiques.

Lors de la lecture de sources SA, un réglage de volume trop élevé risque d'endommager les haut-parleurs.

Pour obtenir des instructions sur les réglages du lecteur, reportez-vous aux instructions de fonctionnement livrées avec le lecteur.

Indications de cablages

Les schémas de liaisons des pages suivantes impliquent l'utilisation des câbles de connexion optionnels suivants (non fournis).

Câble audio	Direction des signaux
Connecteur analogique (Stéréo) (Blanc) (Rouge) Câble RCA analogique	Signal audio IN OUT OUT IN

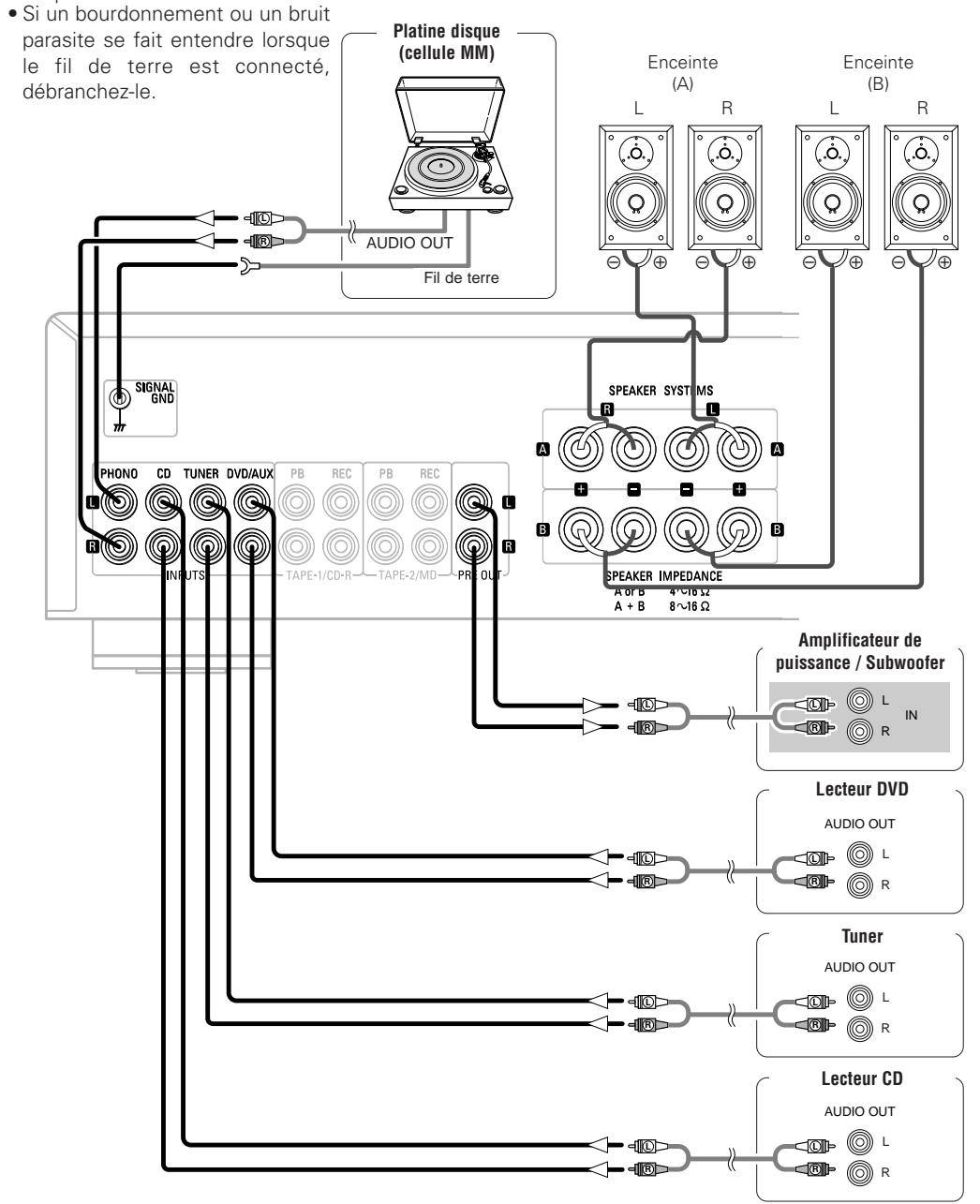

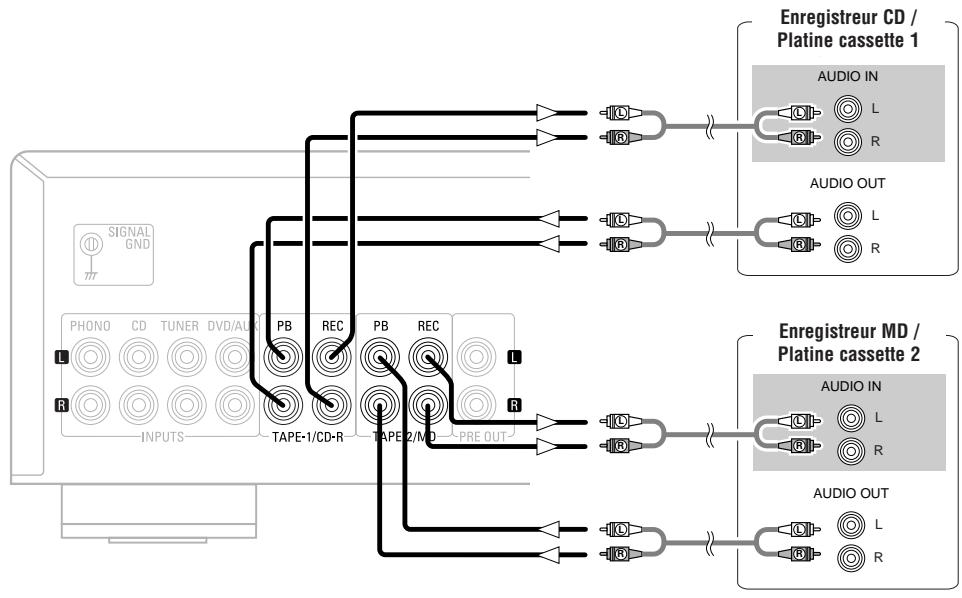

Branchement des lecteurs et haut-parleurs

• Seules les platines vinyl équipées d'une cellule MM (aimant mobile) peuvent être utilisées avec cet appareil. Si vous êtes équipé d'une cellule MC (bobine mobile), vous devrez utiliser un transformateur adaptable aux MC.

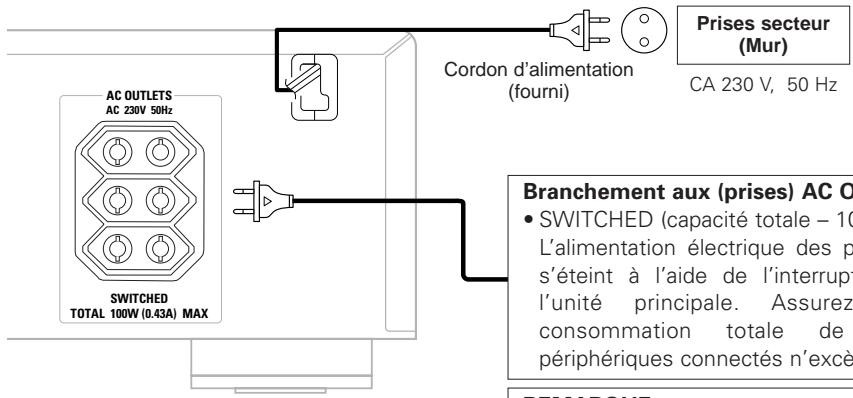

Connexion du cordon d'alimentation

• SWITCHED (capacité totale - 100 W (0,43 A)) : L'alimentation électrique des prises s'allume et s'éteint à l'aide de l'interrupteur POWER de l'unité principale. Assurez-vous que la consommation totale de courant des périphériques connectés n'excède pas 100 W.

Remarque:

• Utiliser les prises secteur seulement pour des appareils audio. Ne jamais les utiliser pour des sèche-cheveux, les moniteurs ou d'autres appareils électriques.
• Insérer les fiches correctement. Des connexions incomplètes peuvent provoquer du bruit.

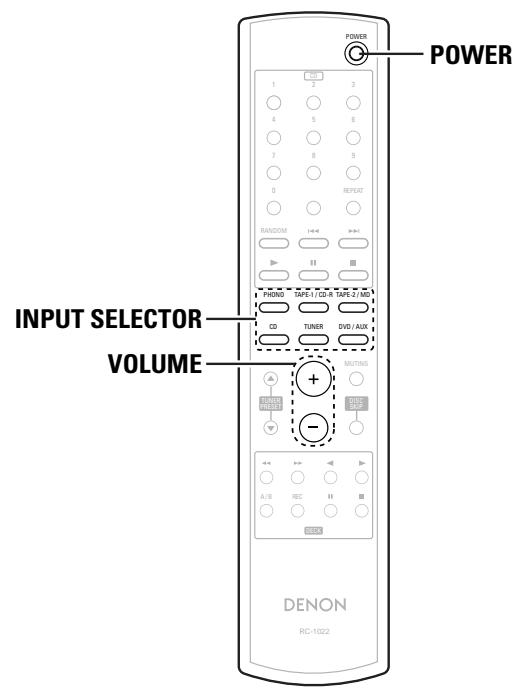

Fonctionnement

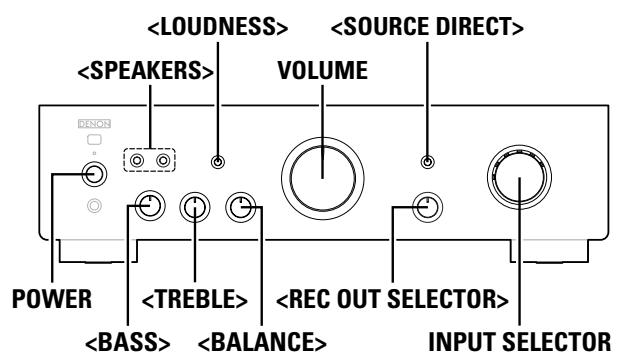

A propos des noms des touches dans cette explication

< >: Touches de l'unité principale

[ ] : Touches de la télécommande

Nom de touche uniquement :

Touches de l'unité principale et de la télécommande

Préparations préliminaires à la lecture

1 Réglez le volume au minimum à l'aide du VOLUME. 2 Réglez les et sur "OFF". 3 Réglez les, et sur leur position centrale. 4 Appuyez sur le A ou B en fonction des bornes auxquelles les haut-parleurs sont connectés. 5 Mettez l'appareil sous tension en appuyant sur le POWER. - L'indicateur d'alimentation clignote en rouge pendant quelques secondes, puis s'allume en vert.

Démarrer la lecture

Servez-vous du INPUT SELECTOR pour sélectionner la source à lire.

• Sélectionnez l'une des sources parmi les suivantes : TAPE2/MD, TAPE-1/CD-R, PHONO, CD, TUNER et DVD/AUX. L'indicateur d'entrée de la source sélectionnée s'allume.

2 Lecture de la source sélectionnée. 3 Ajustez le volume à l'aide du VOLUME. 4 Ajustez la tonalité avec les + et -. Si vous n'avez pas besoin de régler la tonalité, appuyez sur le.

Démarrer l'enregistrement

1 Tournez le bouton et Sélectionnez la source à enregistrer.

PHONO, CD, TUNER, DVD/AUX:

Sélectionnez le périphérique connecté aux bornes enregistrement pour enregistrer.

2. Réglez l'enregistreur en mode enregistrement. 3. Démarrez la lecture de la source à enregistrer.

Copie de cassettes

1 Tournez le et sélectionnez "TAPE-1 2" (ou "TAPE-2 1"). TAPE-21, TAPE-12 : Sélectionné cette pour enregistrer de la platine 2 vers la platine 1 (ou de la platine 1 vers la platine 2). 2 Réglez le périphérique connecté à la borne TAPE-2/MD (ou TAPE-1/CD-R) en mode enregistrement. 3 Démarrez la lecture du périphérique connecté sur la borne TAPE-1/MD (ou TAPE-2/CD-R).

• Vous pouvez écouter le son à enregistrer en sélectionnant la source de lecture à l'aide du INPUT SELECTOR, et vous pouvez écouter le son enregistré en sélectionnant l'enregistrateur.
• Lorsque vous effectuez ces opérations, reportez-vous également aux instructions de fonctionnement des autres périphériques.

Remarque:

• Si vous touchez le INPUT SELECTOR pendant l'enregistrement, cela peut interrompre le son ou enregistrer des bruits parasites.

Vérifier les points suivants avant de constater que l'appareil est en panne

1. Toutes les connexions sont-elles correctes?
2. L'appareil est-il utilisé correctement comme décrit dans le mode d'emploi ?
3. Les enceintes et les appareils connectés sont-ils utilisés correctement?

Si l'appareil ne fonctionne pas correctement, vérifier les points indiqués sur le tableau ci-dessus. S'il n'y a pas de remède, l'appareil a un fonctionnement défectueux. L'éteindre immédiatement et contacter le revendeur.

Symptôme	Cause	Remède	Page
Lorsque l'appareil est sous tension, l'indicateur d'alimentation ne s'allume pas et aucun son n'est émis.	• Les connexions des haut-parleurs ou des cables d'entrée sont inversées.	• Assurez-vous que cet apparéil est correctement branché et relié au courant principal.	5
L'indicateur d'alimentation s'allume mais aucun son n'est émis.	• Les cables des haut-parleurs ne sont pas bien branchés. • L'apparéil que vous souhaitez écouter n'a pas été sélectionné. • La commande du volume est réglée au minimum. • Le cable d'entrée n'est pas bien branché. • Le bouton de sélection des haut-parleurs est réglé sur "OFF".	• Connectez correctement. • Assurez-vous que la bonne entree a été sélectionnée. • Amenez à un niveau approprié. • Connectez correctement. • Assurez-vous que les boutons SPEAKER A ou B sont régés sur "ON" comme il convient.	4, 5 2, 6 2, 6 5 2, 6
Le son ne sort que du haut-parleur droit ou gauche.	• Les cables des haut-parleurs ne sont pas bien branchés. • Le cable d'entrée n'est pas bien branché. • La balance droite/gauche est mal réalisée.	• Connectez correctement. • Connectez correctement. • Ajustez la balance appropriée à l'aide du bouton de contrôle de la balance.	4, 5 5 2
Pour le son en stéreo, les positions des instruments sont inversées gauche/droite.	• Les connexions des haut-parleurs ou des cables d'entrée sont inversées.	• Vérifiez les connexions pour vous assurez que le côte gauche est connecté au gauche et le côte droit au droit.	4, 5
Un bourdonnement sa fait entendre lors de la lecture de disques.	• Le fil de terre du lecteur n'est pas branché. • Les cables ne sont pas bien connectés aux bornes PHONO. • Interférences de la télé ou d'un magnétoscope à proximité du lecteur.	• Connectez correctement. • Connectez correctement. • Essayez de changer la position dont les périphériques sont installés.	3, 5 3, 5 -
Un ronronnement sa fait entendre lors de la lecture si le volume est trop élevé.	• Le lecteur et les haut-parleurs sont trop pres les uns des autres. • Les vibrations des haut-parleurs sont transmis au lecteur par le sol.	• Installé le lecteur et les haut-parleurs aussi loin que possible les uns des autres. • Servez-vous de coussins, etc., pour absorber les vibrations des haut-parcles.	- -
Le son est déformé pendant la lecture.	• La pression de l'aiguille est incorrecte. • Il y a de la poussière sur le bout de l'aiguille. • La cellule est défectueuse.	• Ajustez la pression d'aiguille correcte. • Vérifiez le bout de l'aiguille.. • Remplacez la cellule.	- - -

Partie amplificateur de puissance

Puisance nominale:	Lecteur 2 canaux (Sortie CD → SP)
	50 W + 50 W (8 Ω/ohms, 20 Hz ~ 20 kHz, T.H.D. 0,07%)
Puisance dynamique:	85 W + 85 W (4 Ω/ohms, DIN, 1 kHz, T.H.D. 0,7%)
Distorsion de haute fréquence:	0,01% (Puisance nominale: -3 dB), 8 Ω/ohms, 1 kHz
Bornes de sortie:	Enceinte A ou B: 4 ~ 16 Ω/ohms
	A + B: 8 ~ 16 Ω/ohms
	Convient aux casques/casques stéréo

Préamplificateur

Sortie amplificateur égaliseur: (Bornes REC OUT)	150 mV
Sensibilité d'entrée /impédance d'entrée:	PHONO (MM):	2,5 mV/47 kΩ/kohms
	CD, TUNER, DVD/AUX,TAPE-1/CD-R, TAPE-2/MD:	105 mV/47 kΩ/kohms(ARRET SOURCE DIRECT)
		105 mV/13 kΩ/kohms(SOURCE DIRECT ACTIVEE)
Variation RIAA:	PHONO (MM):	20 Hz ~ 20 kHz ±0,5 dB

Performance générale

Rapport signal / bruit (réseau A):	PHONO (MM): 86 dB (Lorsque les bornes d'entrée sont court-circuitées, signal d'entrée 5 mV) CD, TUNER, DVD/AUX, TAPE-1/CD-R, TAPE-2/MD: 107 dB (bornes d'entrée court-circuités)
Contrôle de la tonalité (basse):	BASS: 100 Hz ±8 dB TREBLE: 10 kHz ±8 dB
CONTOUR:	100 Hz +6 dB, 10 kHz +6 dB

Généralités

Prises de courant:	3 prises à interrupteur, capacité totale 100 W (0,43A)
Alimentation:	CA 230 V, 50 Hz
Consommation:	200 W (IEC)
Dimensions:	434 (L) x 121 (H) x 337 (P) mm (y compris les parties saillantes)
Poids:	7,0 Kg

Télécommande (RC-1022)

Type de télécommande:	Impulsion à infrarouge
Alimentation:	R03/AAA Type (2 piles)
Dimensions extérieures:	49 (L) x 220 (H) x 21 (P) mm
Poids:	120 g (avec les piles)

• Les spécifications et les fonctions sont sujettes à modification sans préavis dans un but d'amélioration.
