Type d'appareil	Décodeur TV
Installation carte à puce	Carte à puce insérée avec la puce vers le bas
Alimentation	Branchement sur prise secteur
Affichage	Non précisé
Contrôle	Utilisation de la télécommande avec touche MENU
Accès conditionnel	Oui, via carte Viaccess
Compatibilité carte	Carte TNT SAT ou Viaccess
Connexion antenne	Non précisé
Sortie vidéo	Non précisé
Sortie audio	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Langue du menu	Français
Fonctionnalités supplémentaires	Accès conditionnel intégré
Indicateurs lumineux	Non précisé
Temps de démarrage	Quelques instants après mise sous tension

FOIRE AUX QUESTIONS - TDSC 320 BU MELICONI

Quel est le poids maximal supporté par le MELICONI TDSC 320 BU ?

Le MELICONI TDSC 320 BU supporte un poids maximal de 32 kg.

Comment installer le support mural MELICONI TDSC 320 BU ?

Pour installer le support, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant de fixer le support sur un mur solide et en utilisant les vis et chevilles appropriées.

Est-ce que le support est compatible avec toutes les tailles de téléviseurs ?

Le MELICONI TDSC 320 BU est compatible avec des téléviseurs de 32 à 65 pouces, selon les normes VESA.

Comment ajuster l'inclinaison du support ?

L'inclinaison peut être ajustée en desserrant les vis situées à l'arrière du support, en positionnant le téléviseur à l'angle désiré, puis en resserrant les vis pour maintenir la position.

Que faire si le support est instable après l'installation ?

Vérifiez que le support est correctement fixé au mur et que toutes les vis sont serrées. Assurez-vous également que le téléviseur est correctement monté et équilibré.

Le MELICONI TDSC 320 BU peut-il être utilisé en extérieur ?

Non, le MELICONI TDSC 320 BU est conçu pour une utilisation en intérieur uniquement et ne doit pas être exposé aux intempéries.

Comment nettoyer le support sans l'endommager ?

Utilisez un chiffon doux et sec pour dépoussiérer le support. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour le MELICONI TDSC 320 BU ?

Vous pouvez contacter le service client de MELICONI ou consulter leur site web pour commander des pièces de rechange.

Le support est-il fourni avec tous les accessoires nécessaires à l'installation ?

Oui, le MELICONI TDSC 320 BU est livré avec tous les accessoires nécessaires, y compris les vis et chevilles, pour une installation standard.

Comment savoir si mon téléviseur est compatible avec le support ?

Vérifiez les dimensions VESA au dos de votre téléviseur pour vous assurer qu'elles correspondent aux spécifications du MELICONI TDSC 320 BU.

MODE D'EMPLOI TDSC 320 BU MELICONI

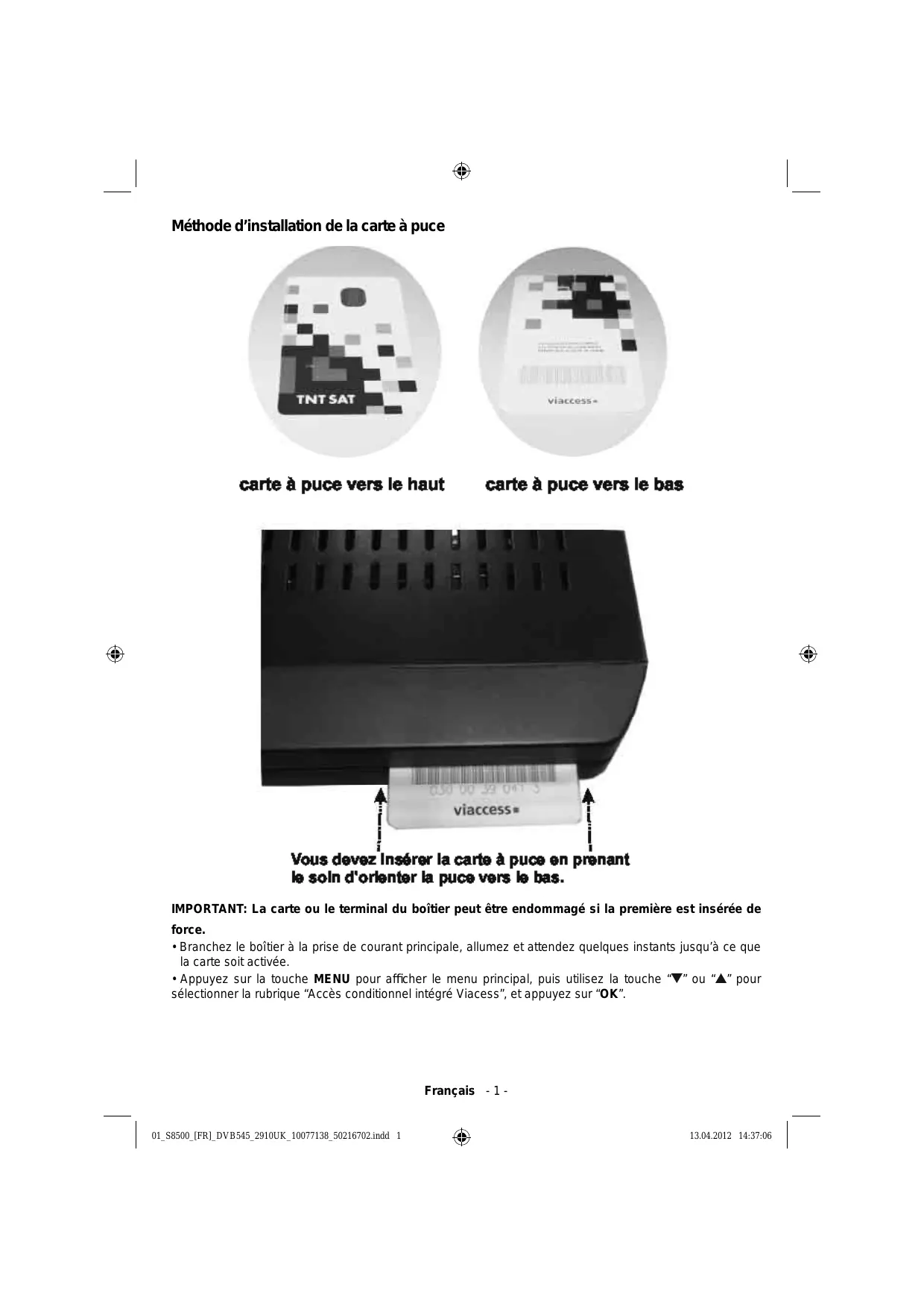

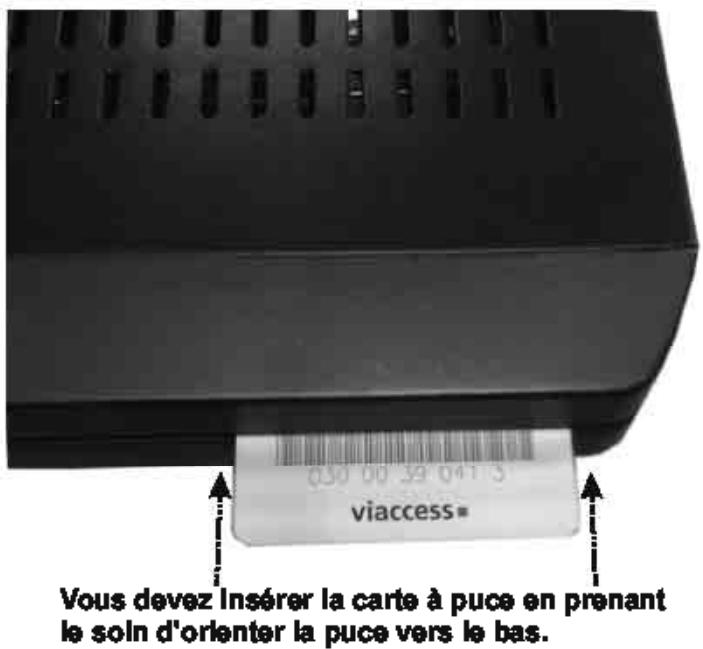

Méthode d'installation de la carte à puce
carte àpuceverslehaut

carte àpucevers le bas

IMPORTANT: La carte ou le terminal du boîtier peut être endommagé si la première est insérée de force.

• Branchez le boîtier à la prise de courant principale, allumez et attendez quelques instantes jusqu'à ce que la carte soit activée.
• Appuyez sur la touche MENU pour afficher le menu principal, puis utilisez la touche “▼” ou “▲” pour sélectionner la rubrique “Accès conditionnel intégré Viaccess”, et appuyez sur “OK”.

Français - 1 -

Table des matieres

Vue d'ensemble de la télécommande 5
Affichage des commandes et connexions du boitier
decodeur 6
Insertion des piles dans la télécommande 7
Branchement d'un boitier decodeur à un téléviseur7
Alimentation electrique 8
Connexion LNB 8
Allumer-Eteindre 8
Utilisation de la prise audio optique 8
Connexion du disque USB 9

Connexion du disque USB. 9

Enregistrement de programmes 9

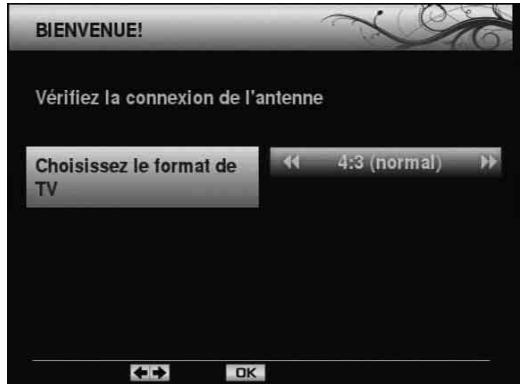

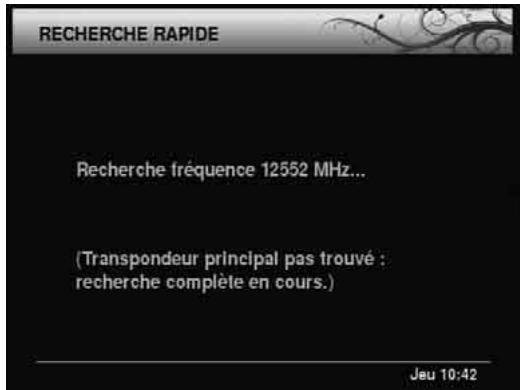

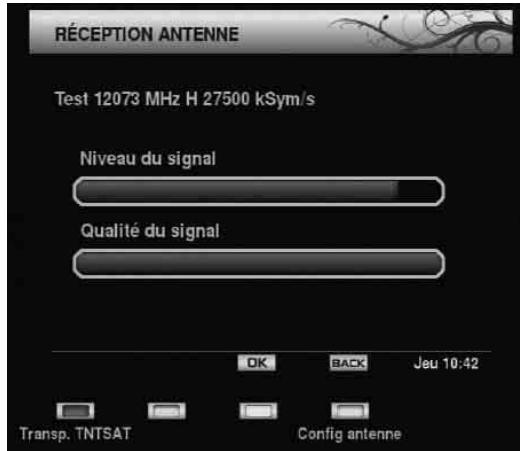

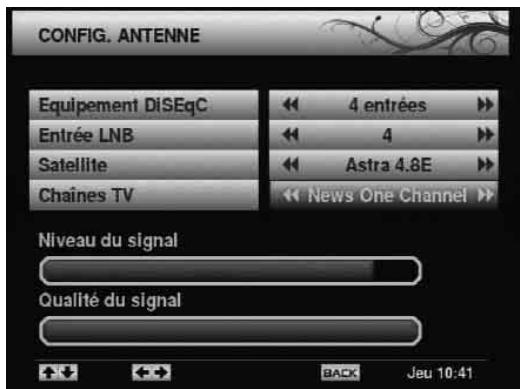

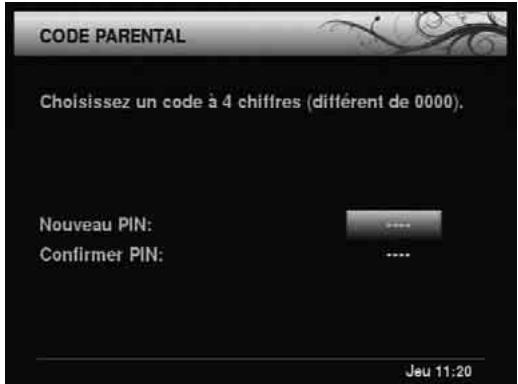

Premiere installation. 10

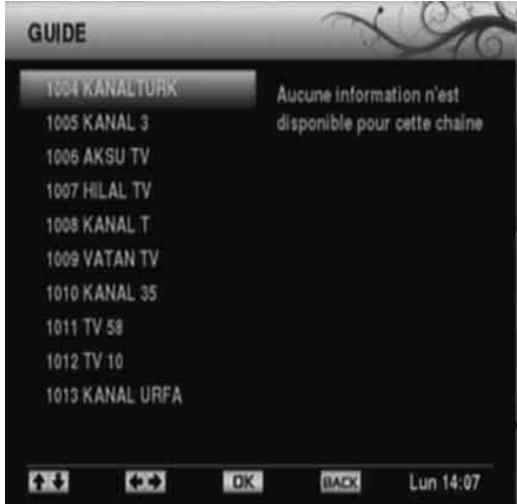

Affichage du guide électronique de
programmes (EPG) 11
Changer de chaînes 12
Regler volume. 12

Muet. 12

Augmenter/Diminuer le volume (Volume Up/Down). 12

Informations à l'écran 13
Enregistrement instantané 13
Enregistrement du décalage temporel. 13
Système de Menu. 13

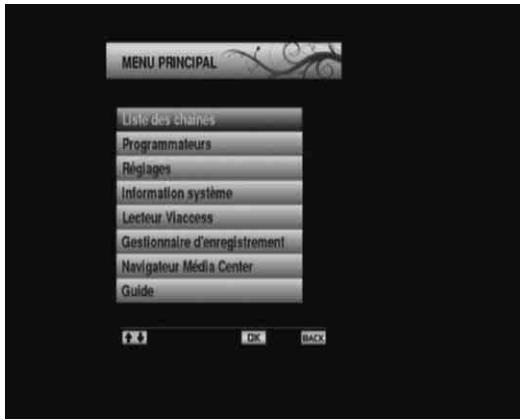

Affichage du menu principal 13

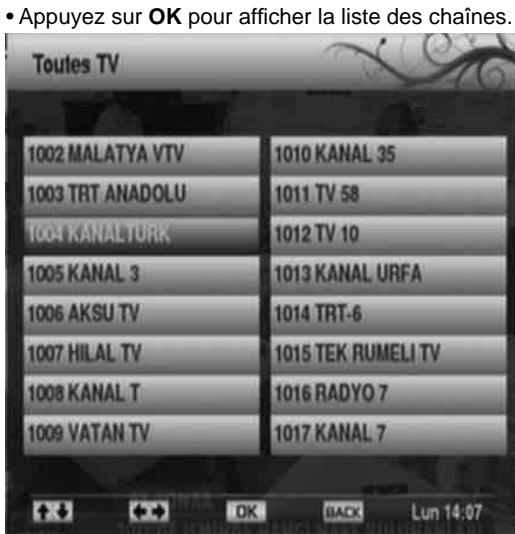

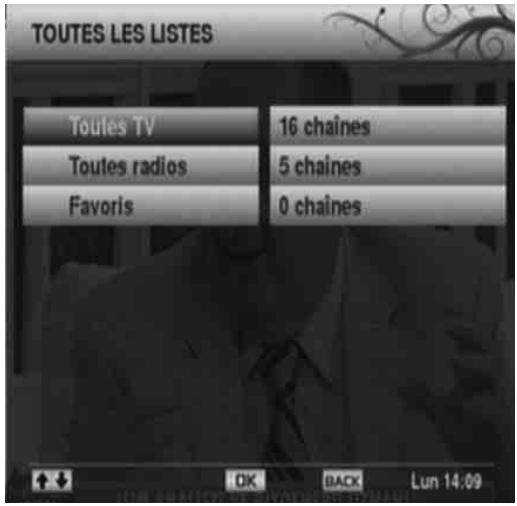

Gestion des chaînes: Listes des chaînes 14

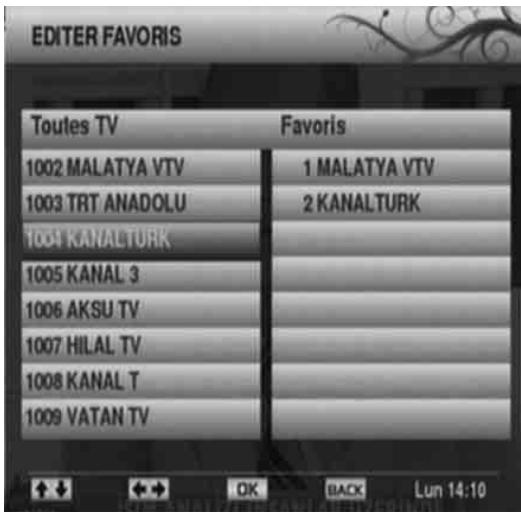

Réglage des chaînes favorites 14

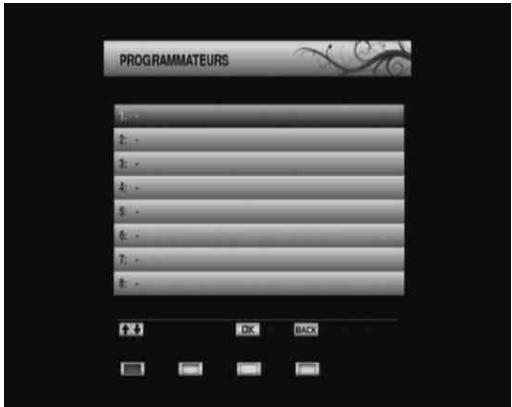

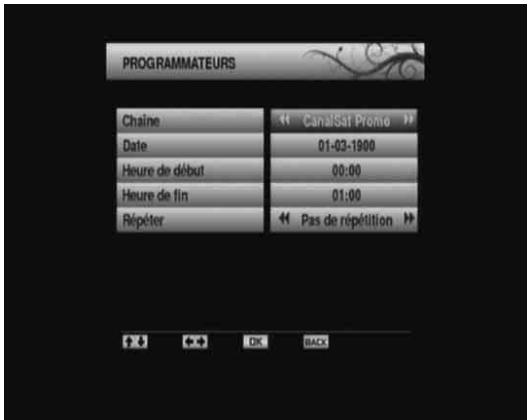

Réglage des minuteries d'enregistrement 15

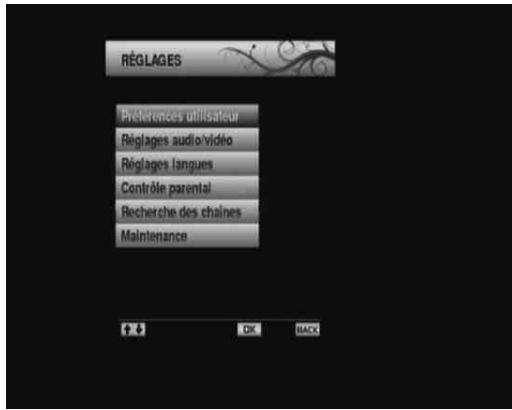

Configuration du boitier decodeur 15
Preférencesutilisateur. 15

Mise en veille automatique 16

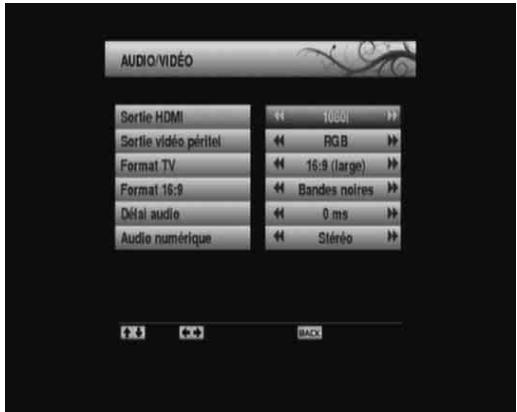

Réglages sorties 16

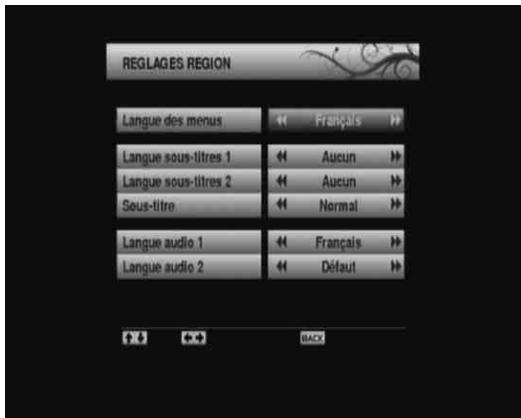

Paramètres (linguistiques) régionaux 16

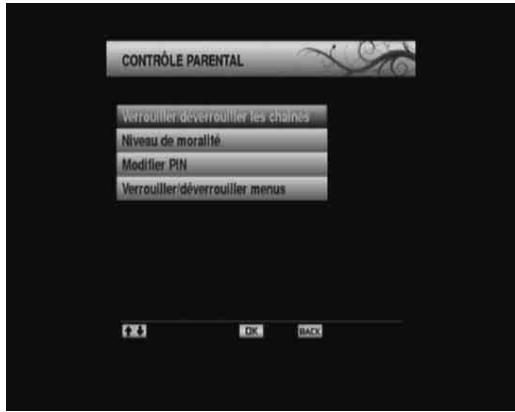

Contrôle d'accès 17

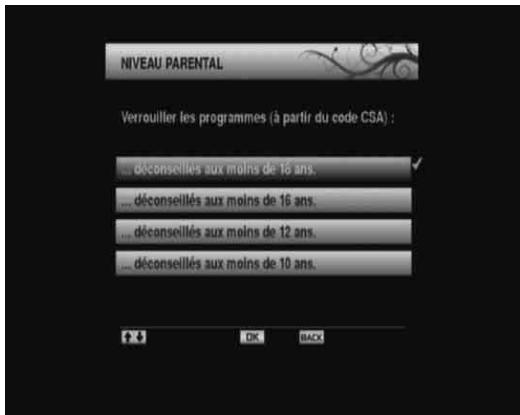

Menu Verrouiller / Déverrouiller 18

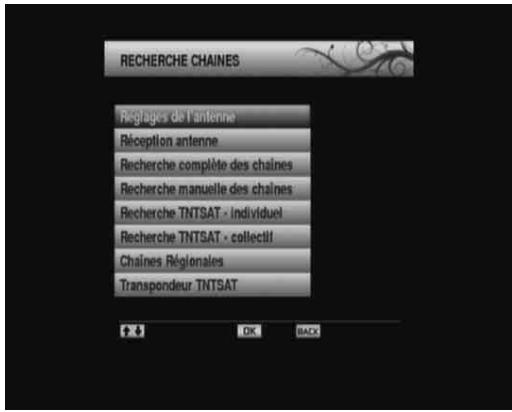

Recherche de chaines. 18

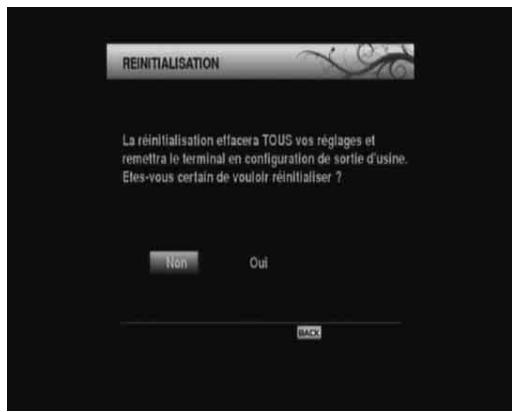

Entretien 20

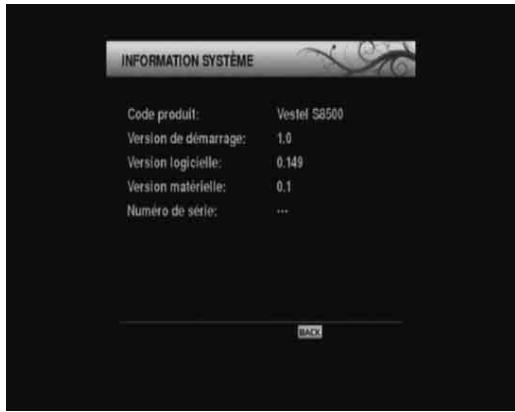

Informations système 21

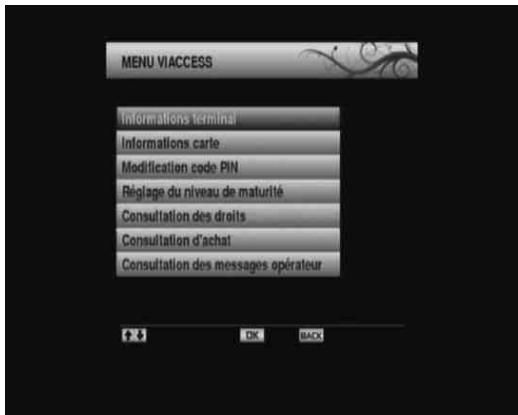

Utilisation d'une carte d'accès conditionnel :
Système d'accès conditionnel intégré Viaccess... 21
Gestionnaire des enregistements 22
Affichage du navigateur multimédia 22

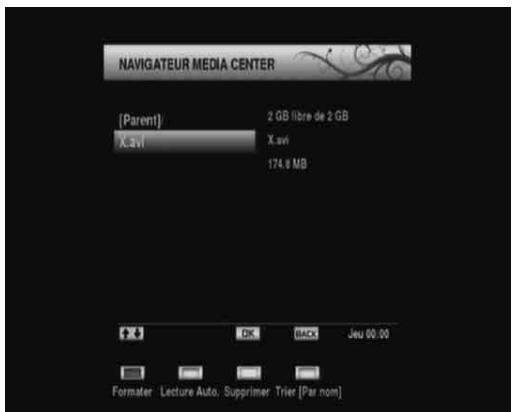

Lecture USB du navigateur multimédia
Lire les films 23

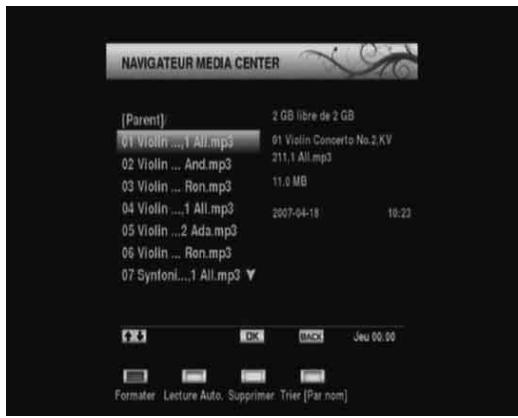

Lire les fichiers de musique 23

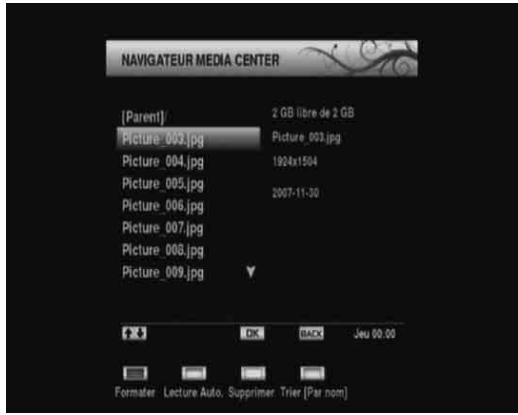

Affichage des fichiers de photos. 23
Utilisations des touches de la télécommande .. 24

Autres Caracteristiques 24
Spécifications 25
Telecommande 25
Capacités numériques 25
PERITEL TV 25
Contenu de l'emballage 25
Conditions de garantie 25
Dépannage 26

Français -2-

Fonctions

• Consommation réduite
• 4000 chaînes de radio et télévision.
• Compatibilité avec les normes DVB-S2/S.
  Sortie HDMI (576i, 576p, 720p, 1080i, 1080p).
• Système de menu bilingue (anglais et français)
• Verrouillage de chaîne.
• Informations relatives à l'évenement en cours / suivant (EPG hebdomadaire)
• Arret automatique.
• Verrouillage du menu.
• Support audio multilingue.
• Sortie audio numérique (optique).
• Support de la fonction télétexte (DVB et EBU).
• Fonction de restauration des paramètres d'usine
  PERITEL TV.
• Réception en bande Ku: 10.7 - 12.7 GHz.
• Contrôle LNB : Changement de polarité horizontal / verticale (18/13V +/- 7,5%), changement à 0-22 kHz, changement d'impulsion sonore A/B pour la sélection de l'antenne, DiSEqC 1.0.
• Puisssance du signal et barres de qualite du signal.

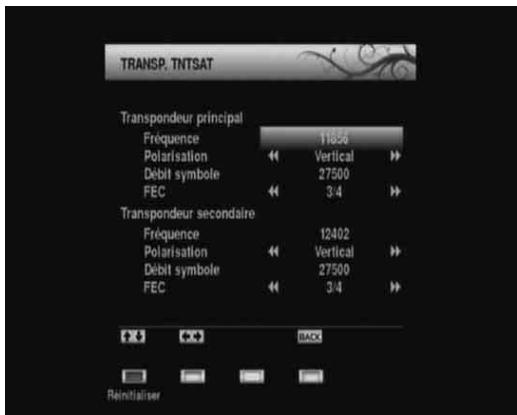

• TNTSAT automatique /Recherche de chaîne CANAL READY.
• Recherche de transpondeur
• Recherche en réseau
• Option de recherche FTA (Free-to-Air) pour les modes de recherche par satellite et automatique.
• Recherche FEC automatique (correction d'erreurs vers l'avant).
• Demodulation: QPSK et 8PSK.
• FEC: Automatique,1/2,2/3,3/4,5/6,7/8 pour DVB-S QPSK
• Automatique, 1/4,1/3,2/5,1/2,3/5,2/3,3/4,4/5,5/6,8/9,9/10 pour DVB-S2 QPSK.
• Automatique, 3/5,2/3,3/4,5/6,8/9,9/10 pour DVB-S2 8PSK.
• Débit symbole: 2 à ~ 45 Msps pour DVB-s.
• Débit symbole: 5 à ~ 30 Msps pour DVB-S2.
• Décodage matériel: MEPG2 MP@ML, PAL/NTSC 4:3 16:9, MPEG4 AVC/H.264 HP@L4 16:9
  Sortie video: PAL.
• Décodage audio: MPEG-1 LAYER I/II, MPEG-2 LAYER II, Dolby Digital et Dolby Digital Plus.

Notification de licence

Fabrique sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories."

• Couleur OSD 8 bits, 32 bits 720x576 pixels pour PAL.
  Passage d'un système à l'autre (TV/RADIO).
• Enregistrement de la dernière chaine regardée.
• Protection logicielle contre court-circuit et surcharge LNB.
• Télecommande à infrarouge.

Introduction

• Merci d'avoir besoin cet apparéil. Ce manuel vous guidera dans une utilisation appropriée de votre décodeur.
• Lisez-le minutieusement ce manuel avant de procéder à l'utilisation de votre apparéil. Veuillez le conserver dans un endroit sur car vous pourrez à nouveau en avoir besoin. Veuillez lui les consignes correspondantes de ce manuel avant toute première utilisation de cet apparéil, même lorsque vous étes familier avec l'utilisation des apparéils électroniques.
• Veuillez surtout préter attention au chapitre intitulé CONSIGNES DE SECURITE. Veuillez conserver ce manuel pour une utilisation ultérieure. Au moment de vendre ou de donner cet appeareil à quelqu'un, il est absolument important de l'accompagner de ces consignes d'utilisation.

Précautions de sécurité

AVERTISSEMENT: Si vous n'utilise pas l'appareil pendant un certain temps, débranchez-le de la prise de courant.

Source d'alimentation

Veuillez dire attentivement les précautions de sécurité recommendées ci-après :

Alimentation

Utilisez toujours l'adaptateur CA fourni.
- Utilisez seulement avec l'alimentation électrique spécifiée sur l'adaptateur CA.
- La surface de l'adaptateur CA chauffe pendant son utilisation. Il s'agit dans ce cas d'un phénomène normal et non d'un dysfonctionnement
- Ne couvrez pas l'adaptateur CA,quelque soit le matériel, pendant son fonctionnement. Laissez un espace de 15 cm (minimum) autour de l'adaptateur AC.
- Les informations de classement et les précautions de sécurité de l'adaptateur CA sont sur son boitier.

Avertissement: Si vous ne comptez pas utiliser l'appareil pendant longtemps, débranchez-le du secteur.

Français - 3 -

Cordon d'alimentation

• Ne placez pas l'appareil, ni un meuble, etc. sur le cordon d'alimentation (branchement secteur) et évitez qu'il se retrouve coincide. Tenez le cordon d'alimentation par sa fiche. Ne débranchez pas la prise en tirant sur le cordon et ne touchez jamais le cordon d'alimentation avec vos mains si celles-ci sont mouillées, car cela pourrait causeur un court-circuit. Ne{nouez jamais le cordon ni ne l'attachez a d'autres cordons. Les cordons d'alimentation doivent etreplaces de telle maniere que I'on ne puisse pas marcher dessus. Un cordon d'alimentation endommagé peut entraîner un incendie. Vérifiez de temps en temps I'etat du cordon d'alimentation. S'il est endommagé, demandez de I'aide au service de dépannage le plus proche. Si le cordon de raccordement doit être remplace, ceci ne doit etreffectué que par un service de dépannage qualifié.

Choix de l'Emplacement

• Veuillez ne pas placer l'appareil dans un endroit exposé à lumière directe du soleil, trop poussièreux, ou exposé à des chocs mécaniques ou pres de sources de chaleur.
• Posez l'appareil sur une base solide et fiable. Ne placez pas l'appareil sur une surface souple, par exemple un tapis, car cecci pourrait bloquer les trous de ventilation se trouvant à la base.
• Evitez les endroits tels que les pièces très humides, puisque la condensation, qui se produit par exemple dans une cuisine, pourrait provoquer un dysfonctionnement ou endommager l'appareil.
• Le chauffage ou d'autres radiations thermiques placés sous l'appareil peuvent également être à l'origine d'un dysfonctionnement ou endommager l'appareil.
  L'air chaud que dégage l'appareil en fonctionnement doit être chassed par une aération suffisante. Veuillez ne pas installer l'appareil dans un lieu clos, ni le recouvrir.
• Evitez tout contact entre l'appareil et l'eau ou l'humiidity. Ne pas utiliser l'appareil pres d'une baignoire ou d'une piscine.
• Prière de veiller à une bonne circulation de l'air. Placez l'appareil dans un endroit bien ventilé afin d'éviter l'accumulation de chaleur dans l'appareil.
• Au cas où un objet solide ou un liquide tomberait dans le corps de l'appareil, débranchez l'appareil et faites-le réviser par un personnel qualifié avant de vous en resservir.

L'appareil doit être protégé contre les gouttes et les éclaboussures; aucun objet contenant du liquide, par exemple un vase, ne doit être posé dessus.
La fiche secteur permet de débrancher l'appareil et doit être facilement accessible.

AVERTISSEMENT

Évitez d'exposer les piles à une chaleur excessive (rayons du soleil, incendie, etc.).

Branchement à un système de distribution télévisé (TV Câblé etc.) avec tuner

L'appareil branché à une mise à la terre de protection du bâtiment par l'alimentation secteur ou par d'autres apparèils avec un branchement à une mise à la terre de protection - et à un système de distribution télévisé en utilisant un cable coaxial, peut dans certaines circonstances comporter un risque d'incendie.

Le branchement à un système de distribution par cable doit donc être assure à travers un dispositif représentant un isolant électrique inférieur à une certaine gamme de fréquence (isolateur galvanique, voir EN 60728-11).

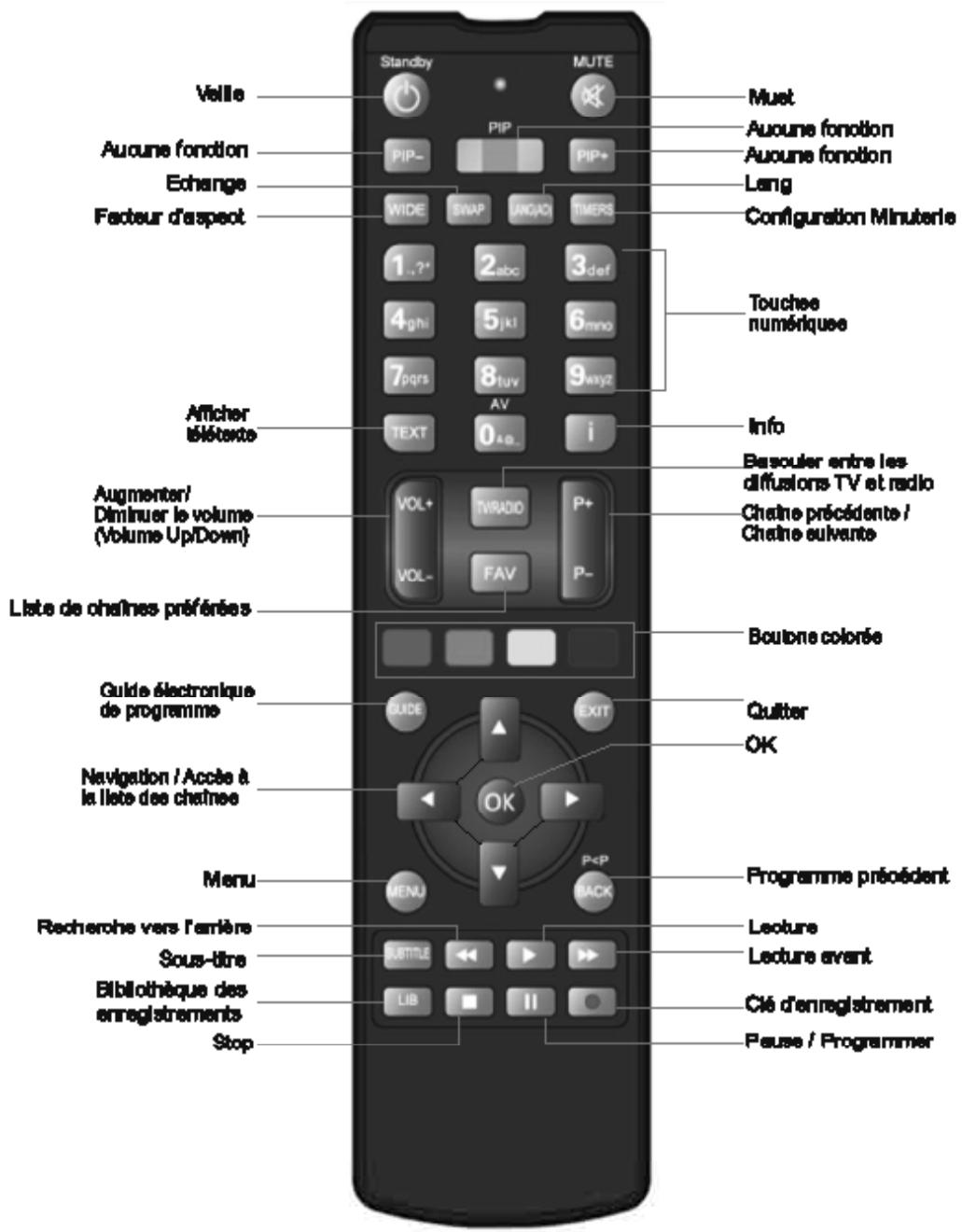

Vue d'ensemble de la télécommande

Français - 5 -

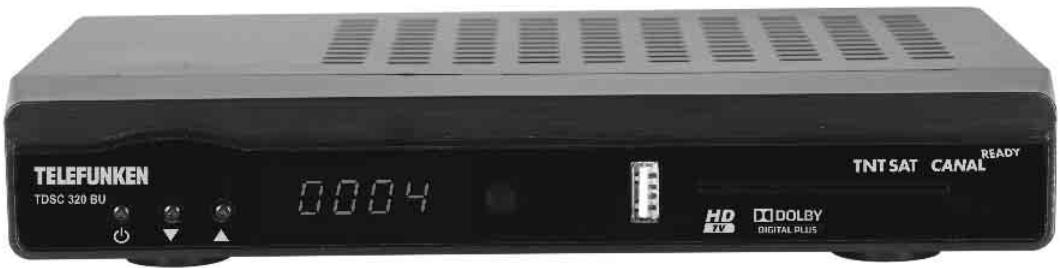

Affichage des commandes et connexions du boîtier décodeur Panneau Avant

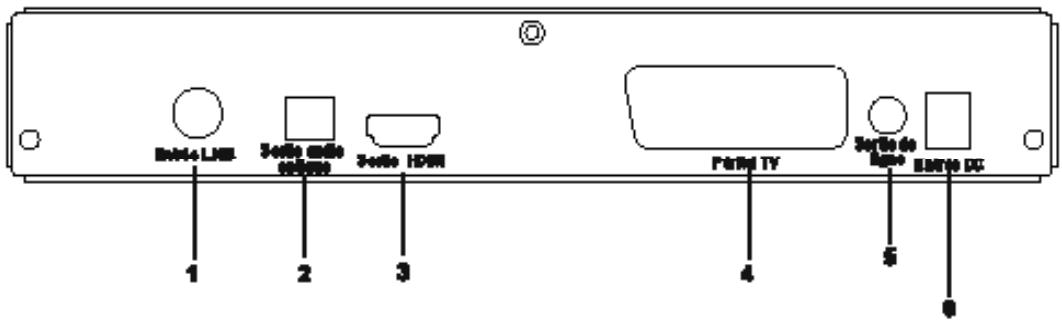

Panneau arrête

Fente pour carte à puce : Cette fente sert à insérer une carte à puce prise en charge par le système Viaccess.

1. Entrée LNB: Fiche de raccordement de votre antenné.
2. Sortie audio optique: Sortie digital audio pour le raccordement a un apparéil externe voir page plus.
3. Sortie HDMI: Le décodeur se connecte à l'entrée HDMI de votre téléviseur (si disponible) grâce au cable de connexion HDMI.

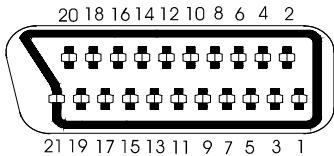

4. Sortie péritel: Prise péritel pour raccordement a un téléviseur ou un enregistreur.
5. Sortie de ligne (Line Out) Vous pouvez connecter un boîtier décodeur numérique externe.
6. Entrée du cable d'alimentation: L'entrée DC de 12V est utilisée pour brancher l'adaptateur d'alimentation fournit.

Remarque Assurez-vous d'avoir raccordé tous les cables et connexions avant de brancher l'appareil au secteur. ÀpRES avoir branché l'appareil au secteur, le voyant à DEL qui se trouve sur le panneau avant changera de couleur. (Mode de veille (Standby))

Français - 6 -

Insertion des piles dans la télécommande

• Retirez le couvercle du compartment des piles situé à l'arrière de la télécommande en le poussant légèrement vers l'arrière à partir de l'endroit indiqué.
• Insérer à l'intérieur, deux piles de type AAA/R3 (2 X 1,5Volt) ou équivalent. Disposez les piles dans la bonne direction en respectant les symboles de polarité (+/-) et remettez le couvercle des piles en place.
• Pour utiliser la télécommande, orientez-la vers l'avant du récepteur. Le rayon d'action est approximativement de 7 m/23 pieds.
• Si vous recepteur ne répond plus à la télécommande, cela signifie que les piles sont probablement usées. Si tel est le cas, vous pouvez utiliser les boutons du récepteur. Vous pouvez replacer les piles lorsque celles-ci sont usagées. Veuillez n'utiliser que des piles qui ne risquent pas de connaître des fuites.

Remarque Si vous n'utilise pas l'appareil pendant un certain temps, retirez les piles de la télécommande. Sinon une fuite possible des piles peut l'endommager.

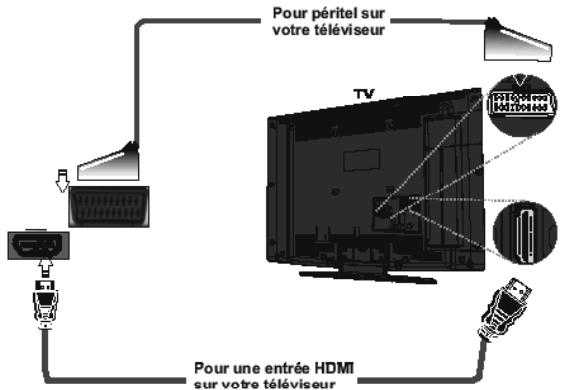

Branchement d'un boîtier décodeur à un téléviseur

Vou puez brancher votre décembre à un téléviseur en suivant les méthodes ci-après :

1. Branchement HDMI: Si vous poste de télévision est doté d'une entrée HDMI, vous pouvez simplement y connecter le décodeur en utilisant un cable entre le connecteur de la SORTIE HDMI sur le boitier de votre décodeur numérique et le connecteur d'entrée HDMI de votre téléviseur. La connexion HDMI assure une meilleure qualité d'image/de son.
2. Branchement PÉRITEL: Vous avez également la possibilité de brancher le décodeur à votre téléviseur grâce à la prise péritel. Utilisez un cable péritel pour connecter le boîtier décodeur à votre téléviseur.

Remarque Ces deux procedés de branchement réalisent la même fonction mais à des niveaux de qualité différents. Il n'est pas nécessaire d'effectuer la connexion en recourant à toutes les deux méthodes.

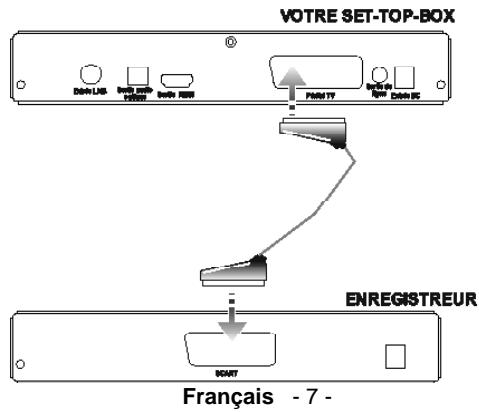

SET-TOP-BOX TO VCR / ENREGISTREUR DE RACCORDEMENT (OPTION)

Alimentation électrique

IMPORTANT: Le boîtier décodeur a été conçu pour fonctionner en 12 V CC. Pour cela, un adaptateur fournissant 12 V de tension est utilisé. Branchez cet adaptorateur à un système fournissant 220-240V AC 50Hz.

• Àpres avoir déballé le boftier décodeur, laissez-le atteindre la température ambiente avant de le brancher à la prise de courant

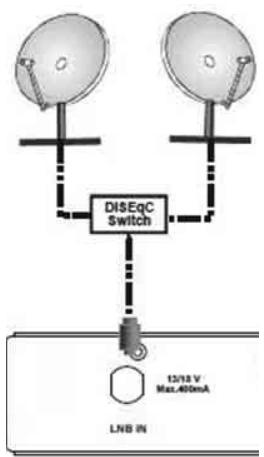

Connexion LNB

Remarque Si la connexion LNB connait unquelconque probleme, l'OSD d'advertisement s'affichera a I'écran.

Veuillez vérifier et résoudre le problème de connexion LNB.

Allumer-Eteindre

• Àpres avoir branché le décodeur au secteur, unvoyant bleu s'allume sur le panneau avant (Mode de veille). Lorsque vous allumez le boitier décodeur pour la première fois, veuilles patienter jusqu'à ce qu'il s'initialise. Le processus prendra quelques secondes.
• Ensuite, vous pouvez allumer votre décodeur numérique en appuyant sur la touche de mise en voille de la télécommande. Vous remarquerez que levoyant lumineux du panneau avant du téléviseur s'eteindra (Mode de mise sous tension).

Ce produit consomme moins d'énergie. Par consequent, il est respectieux de l'environnement.

Remarque Àpres avoir allumé/éteint, si la carte d'accès conditionnel n'est pas insérée, un écran de recherche rapide s'affichera et le décodeur recherche de nouveaux logiciels. Si la carte d'accès conditionnel est insérée, l'écran du bouquet TNTSAT s'affichera et le boîtier décodeur recherche de nouveaux logiciels.

Utilisation de la prise audio optique

• Vous ave la possibite d'utiliser la PRESE AUDIO OPTIQUE pour relier l'appareil à une chaine HI-FI. Grace à cette option, vous pouvez écouter le son des diffusions au travers d'un écouteur connecté.

Français - 8 -

Connexion du disque USB

• Vous pouvez connecter un lecteur de disque dur USB ou une carte mémoire USB à votre boîtier décodeur grâce à l'entrée USB de l'appareil. Cette option vous donne la possibilité de dire des fichiers mémorisés dans un disque USB ou d'enregistrer les programmes.
• Lecteurs de disques durs externes de 2,5" et 3,5" pouces (lecteur de disque dur avec alimentation externe) et clés USB pris en charge avec PVR et fonctions de navigateur multimédia.
• Pour enregistrer un programme, vous doivent acceder un disque dur USB à sauter boitier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible.
• Si vous formatez le disque sur un ordinateur personnel, l'unique format pris en charge est FAT32.

IMPORTANT!

• Vous pouvez sauvegarder vos fichiers avant d'effectuer tout branchement au boitier decodeur afin d'eviter de probables pertes de données. Veuillez remarquer que la responsabilité du fabricant ne saurait etre engagee en cas de dommage de filchier ou de perte de données.
• Il est possible que certains types de périphériques USB (à l'exemple des lecteurs MP3) ou des lecteurs de disque dur/cartes mémoires USB seront incompatibles avec cet apparéil.

IMPORTANT: Il est possible que leprésent apparéil ne prenne pas en charge tous les formats de disque. Si vous branchez un disque USB à un format non pris en charge, il vous sera demandé d'en formater le contenu. Se reporter à la section « Formater le disque » dans les pages suivantes pour de plus amples informations relatives au formatage du disque.

Veuillez notes que TOUTES les données containes dans le disque USB seront perdues et le format du disque sera converti à NTFS dans ce cas.

Connexion du disque USB

• Branchez votre péripérisque USB à l'entrée USB du boîtier décodeur.

Remarque Si vous poulez connecter un lecteur de disque dur USB au boîtier décodeur, le cable de connexion USB utilisé entre le lecteur de disque et le boîtier décodeur doit être doté d'un logo USB et doit être le plus court possible.

Remarque Pendant le formatage d'un disque dur USB d'une capacité de 1TO (Tera Octet), il peut arriver que vous soyez confronté à certains problèmes au cours du processus de formatage. En pareille situation, vous ne devez formater le disque de votre PC et le type de disque doit être FAT32.

ATTENTION!

• Il est très dangereux de brancher et de débrancher les péripériques USB avec une certaine rapidité. Évitez sur tout de brancher et de débrancher le lecteur avec une certaine rapidité. Ceci peut physiquement endommager le lecteur USB et sur tout le péripérisque USB lui-même.
• Ne jamais retireur le module USB durant la lecture ou l'enregistrement d'un fichier.

Enregistrement de programmes

IMPORTANT: Au cours de l'utilisation d'un nouveau lecteur de disque dur USB, il est conseilé de procéder dans un premier temps au formatage du disque à l'aide de l'options "Formater le disque" de votre décodeur.
- Pour utiliser la fonction d'enregistrement, vous devez connecter un disque USB ou un lecteur de disque dur externe au boîtier décodeur. Veillez ensuite à ce que le disque USB branché ait une capacité minimale de 1 Go et une compatibilité de vitesse de 2.0. Si le pérophérique USB connecté ne prend pas en charge la vitesse 2.0, un message d'erreur s'affichera. Pour l'enregistrement de programmes et le décalage temporel, il est recommendé d'utiliser des lecteurs de disques durs externes.
- Les disques durs d'une capacité atteignant 2TB sont pris en charge.
- Une heures d'enregistrements méorisés occupe environ 2 Go d'espace.
- Pour de plus amples informations relatives aux programmes d'enregistrement, veuillez vous reporter aux sections "Enregistrement instantané", "Gestionnaire des enregistements", ou encore "Minuteries" ci-après.
- Si vous débranchez un disque brusquement, le disque en question va prendre quelque temps pour charger. Pour les disques de grande capacité, le chargement peut prendre jusqu'à quelques minutes

Première installation

IMPORTANT: Assurez-vous que l'antenne est branchée avant d'allumer le boitier decodeur pour la première installation.

• Insérez la carte TNTSAT fournie dans le terminal d'accès conditionnel du boîtier décodeur. Allumez votre boîtier décodeur après avoir inséré la carte d'accès conditionnel.
• Lorsque vous allumez votre boîtier décodeur pour la première fois, un assistant d'installation vous guidera tout au long du processus. Pour commencer, le menu à l'écran TV Type (Type TV) s'affiche:

• Sélectionnez le type de télévisuer en appuyant sur les touches "▶" et appuyez sur la touche OK pour continuer.
  L'écran du menu Signal antennes affichera ensuite.
  Vous pouvez configurer votre système à l'aide de ces options.
• Appuyez sur la touche ROUGE pour sélectionner le Transpondeur TNTSAT. Le transpondeur TNTSAT est déjà configuré en usine et ses paramètres ne doivent pas été modifiés.

Remarque Le boitier est doté de fonctions satbeeper. En fonction du niveau du signal, le récepteur émettra un bip.

• Appuyez sur le bouton BLEU pour configurer les paramètres de l'antenne:

Équipement DiSEqC: Si vous avez de multiples antennes paraboliques et un commutateur DiSEqC, vous pouvez sélectionner ce type d'antenne. Vous pouvez régler sur None (Aucun), 2-Way Switch (Commutateur à 2 voies) ou 4-Way switch (commutateur à 4 voies).

Entree LNB: Si vous disposez de multiples LNB, vous pouvez utiliser cette liste pour effectuer une seLECTION.

Satellite: You pouvez selectionner un satellite disponible en utilisant cette liste.

Châînes TV: Vous pouvez utiliser ce paramètre pour vérifier la bonne réception du signal d'entrée sélectionné.

• Le niveau de signal et le type de signal seront affichés à l'écran conformément à votre configuration.
• Àprous avoir sélectionné les paramètres appropriés, appuyez sur Back (Retour) pour revenir au menu Signal de l'antenne. Appuyez ensuite sur le bouton OK pour rechercher des chaînes disponibles

- Le boîtier décodeur commence à rechercher les chaînes de la TNT disponibles par satellite avec TNTSAT ou CANAL READY sur la base de la carte à puce insérée. Si le transpondeur maître TNTSAT est bien configuré, cette opération de recherche

Français - 10 -

ne prendra que quelques secondes. Dans le cas contraire, une recherche complete sera nécessaire, ce qui prendra quelques minutes.

• L'écran des chaînes régionales s'affichera une fois la recherche finalisée. Vous avez la possibilité de définir les chaînes régionales à visionner lorsque les transmissions régionales sont disponibles en utilisant cet écran de menu.
• Le menu de selection du niveau parental s'affichera ensuite

• Vous pouvez définir un niveau de verrouillage parental grâce à la touche "▼"/"▲". Une fois terminé, appuyez sur le bouton OK pour continuer.
• Ensuite, il vous sera demandé de définir un nouveau mot de passer de verrouillage parental

• Vous doivent acceder un mot de passer de verrouillage parental de quatre chiffres différent de 0000.
• Saisissez un nouveau mot de passer à l'aide des boutons numériques de la télécommande. Vous doivent confirmier votre mot de passer en le saississant à nouveau.
• Une fois terminé, appuyez sur le bouton OK pour continuer. La première installation sera terminée et le menu ci-après s'affichera à l'écran :

• Vous pouvez selectionner une chaîne à l'aide de la touche “▼” ou “▲”.
• Appuyez sur le bouton "OK" pour voir la chaîne en surbrillance.

Affichage du guide électronique de programmes (EPG)

Vou puez afficher le guide électronique de programme (EPG) pour voir les informations relatives aux programmes disponibles.

• Appuyez sur le bouton GUIDE pour acceder à l'écran du menu EPG.
• Vous avez aussi la possibilité d'utiliser l'écran du menu principal pour sélectionner l'EPG (Guide).
• Pressez le bouton "▼" ou "▲" pour parcourir les chaînes.
• Le menu EPG affiche les informations disponibles concernant toutes les chaînes.
• Veuillez noter que les informations sur les émissions sont automatiquement actualisées. Si les

Français - 11 -

chaînes ne proposent pas d'informations sur les événements, la page de l'EPG sera vierge

Touche ROUGE: affiche les programmes du jour précédent.

Touche VERTE: affiche les programmes du jour suivant.

OK: Affiche la chaine selectionnee.

Touche BLEUE: Définit la minuterie d'enregistrement du programme sélectionné

"": Passe à la sous-fenêtre du programme. Ici, vous pouvez obtenir des informations détaillées sur un programme en appuyant sur la touche INFO. Vous pouvez également programmer un enregistrement en appuyant sur la touche BLEUE. (Pour un programme-temporaire). Ceci sera indiqué par une icône d'enregistrement rouge devant le nom du programme.

"": Retourne à la fenêtre de seLECTION de la chaine.

/ : Se déplacant entre les canaux (sous-fenêtre de gauche) ou les programmes (sous-fenêtre de droite).

CH ▲/ CH▼: Faites défilier les pages dans la liste de canaux.

INFO (si disponible): Lorsqu'une section appropriée est seLECTIONnée, vous pouvez utiliser la touche INFO pour obtenir des informations détaillées relatives à la sélection.

Changer de chaînes

• Vous pouvez changer de chaînes en suivant les méthodes ci-après.
• Vous pouvez appuyer sur les touches numériques (0-9) pour saisir directement le nombre de la chaine. Vous pouvez appuyer consécutivement sur les boutons numériques pour saisir deux chiffres ou plus.
• Appuyez sur les touches P + / P pour passer à la prochaine ou à la précédente chaîne disponible.

Remarque Vous pouvez appuyer sur le bouton OK pour afficher la liste des chaînes.

Régler le volume

Muet

• Vous pouze appuyer sur la touche "Muet pour couper le son en provenance de votre boîtier décodeur. Le son sera coupé lorsque vous aurez appuyé sur ce bouton.
• Pour annuler l'opération de coupure de son, vous pouvez appuyer à nouveau sur cette touche "OK" ou utiliser les touches V + / -

Augmenter/Diminuer le volume (Volume Up/Down)

• Vous pouvez hausser ou baisser le volume grâce aux touches V + / V

• Le niveau de volume sélectionné restera ainsi, même lorsque le récepteur est étéint et allumé à nouveau, jusqu'à ce que vous changiez de volume nouveau.
• Le réglage du volume audio du récepteur ne dépend pas du contrôle de volume de votre téléviseur.

IMPORTANT: Vous doivent veiller à ce que les deux contrôles de volume seront maintaines à des niveaux raisonnables de sorte que pendant la mise sous tension, ou lors de la première installation de votre télévisueur, le niveau sonore ne soit pas trop élevé.

Français - 12 -

Informations à l'écran

• Vous pouvez appuyer sur le bouton INFO (i) pour afficher les informations à l'écran. Les détails de la chaine et du programme en cours seront affichés sur l'écran d'informations.
• La barre d'informations vous renseigne sur le programme actuellement regardé. Cette information comprend le numéro du programme, le nom du programme, le mode du programme (TV ou Radio), l'icone des favorsis, (si le programme est l'un des favorsis), la chaine brouillée/non brouillée, le mode audio, si le programme est doté de la fonction télétexte ou non et de la brève description de l'évenement

Enregistrement instantané

IMPORTANT: Pour enregistrer un programme, vous doivent acceder un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible. Pour l'enregistrement de programmes et le décalage-temporel, il est recommendé d'utiliser des lecteurs de disques durs au lieu des clés USB.

• Appuyez sur la touche (ENREGISTREMENT)/(RECORD) pour lancer l'enregistrement instantané d'un programmependant que vous le regardez. Le message suivant apparait à l'écran

• Le message d'enregistrement s'affichera un moment et l'émission en cours sera enregistrée. Vous pouvez modifier la durée de l'enregistrement en appuyant sur le bouton d'enregistrement à cet instant.
• Appuyez sur la touche (STOP) pour annuler l'enregistrement instantané. Le message ci-après s'affichera à l'écran:

Appuyez sur la touche (STOP) une fois de plus pour annuler l'enregistrement instantané.

Remarque Pendant l'enregistrement, il est impossible de basculer d'une diffusion à une autre.

Enregistrement du décalage temporel

IMPORTANT: Pour enregistrer un programme, vous doivent acceder un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible.

Pour l'enregistrement de programmes et le décalage temporel, il est recommendé d'utiliser des lecteurs de disques durs au lieu des clés USB.

• Appuyez sur la touche pendant que vous regardez une diffusion pour basculer en mode de décalage temporel (timeshifting).

• En mode de décalage temporel, le programme marque une pause et est simultanément enregistré dans le disque USB connecté (*). Appuyez à nouveau sur la touche ▷/■ pour regarder le programme en pause à partir du moment où il a été interrompu.
• Cette lecture se fait à la vitesse x1 lecture. La barre d'informations affichera l'écart de décalage entre le programme réel et le programme décalé.
• Utilisez les touches (PRÉCÉDENT/SUIVANT) pour avancer ou reculer la lecture décalée.
• Appuyez sur la touche (STOP) pour quitter le mode de décalage temporel.

(*) La durée d'enregistrement du décalage simultané dépend de la taille des fichiers contenus dans votre disque USB connecté et elle est de 12 heures au maximum.

Remarque Pendant le décalage temporel, il est impossible de basculer d'une diffusion à une autre.

Système de Menu

Affichage du menu principal

• Appuyez sur la touche MENU pour afficher le menu principal.
• Vous pouvez passer d'un menu à un autre à l'aide des touches de navigation (▲/▲/▼/▲) de la télécommande.
• Vous pouvez saisir, sélectionner ou confirmer une option de menu en appuyant sur la touche OK.
• Dans certains sous-menus, vous pouvez utiliser le bouton BACK (RETOUR) pour returner à l'écran du menu précédent.
• Les éléments ci-après se trouvent dans l'écran du menu principal

Français - 13 -

Gestion des chaînes: List des chaînes

• Le décodeur dresse la liste de toutes les chaînes méorisées dans la liste des chaînes.
• Vous pouvez afficher la liste des chaînes ou définir vos programmes favoris à l'aide des options Listedes des chaînes.
  Appuyer sur le bouton MENU pour afficher le menu Principal. Sélectionnez la rubrique Channel List (Liste des chaînes) en utilisant le bouton "▼"/"▲" Appuyez sur OK pour afficher le contenu du menu.

Remarque Vous pouvez appuyer directement sur OK pour afficher la liste des chaînes

Sélection d'une liste spécifique

• La liste des chaînes contient de nombreuses listes. Vous pouvez selectionner une liste de votre choix à l'aide de la touche "▼"▲".
• Appuyez sur OK pour afficher la liste sélectionnée.

Français - 14 -

Sélection d'une chaîne spécifique

• Pour regarder une chaîne spécifique, vous devez la Sélectionner en vous aidant de la touche “▼”/“▲” et en appuyant sur le bouton OK. La chaîne sélectionnée s'affichera.

Réglage des chaînes favorites

• Vous pouvez définir plusieurs chaînes comme favorites de façon à ce que vous ne naviguiez que parmi ces dernières.
• Sélectionnez l'options Favoris dans la liste des chaînes pour:gérer la liste favorite. Sélectionnez une liste favorites à l'aide des touches "V" /▲". Appuyez sur la touche BLEUE pour modifier la liste favorites sélectionnée..

• Sélectionnez une chaîne à l'aide de la touche ^ _^ . Appuyez sur le bouton OK pour ajouter une chaîne sélectionnée à la liste des+favoris.
• La chaîne sélectionnée s'affichera dans la section des favors.
  Utilisez la touche 一 ^ 一 / " pour selectionner une chaine dans la rubrique des chaînes favorites (cote droit du menu à l'écran affchéé).
• Lorsqu'une châne favorite est sélectionnée, vous pouvez appuyer à nouveau sur la touche OK pour supprimer cette châne sélectionnée de la liste des chaînes préférencées.
• Appuyez sur la touche BACK (RETOUR) pour sortir du menu deschains favorites.

Réglage des minuteries d'enregistrement

• Sélectionnez les minuteries à partir du menu principal grâce à la touche “▼”/“▲” et appuyez sur le bouton OK pour continuer. Le menu des minuteries s'affichera

• Pour ajouter une minuterie, Sélectionnez une ligne à l'aide de la touche “▼”/▲ et appuyez sur le bouton OK. Ensuite, la fenêtre d'ajout de minuterie apparait à l'écran :

Chaîne : Sélectionnez une chaîne à l'aide de la touche « ou »

Date: Saisissez une date de début en appuyant sur les touches numériques “ ” ou “ ”.

Start Time (Heure de début): Saisissez une heures de début en appuyant sur les touches numériques « ou »

Répétition: Vous pouvez définir une minuterie à reprendre en tant que No Repeat (Aucune répétition), Everyday (Quotidien) ou Every Week (Hebdomadaire)

• Vous pouvez sauvegarder les réglages en appuyant sur le bouton OK ou annuler le processus en appuyant sur le bouton BACK (RETOUR).

Remarque Pour la fonction de minuterie d'enregistrement, vous doivent acceder un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible. Pour l'enregistrement de programmes et le décalage temporel, il est recommendé d'utiliser des lecteurs de disques durs au lieu des clés USB.

Configuration du boîtier décodeur

• Sélectionnez la rubrique Installation & Réglages à partir du menu principal grâce à la touche “▼”/“▲”. Appuyez sur OK pour afficher le sous-menue Réglages.

Preférences utilisateur

• Sélectionnez la rubrique Préférences utiliser à partir du menu Réglages en utilisant la touche “ ”/“ ” et appuyez sur la touche OK

Temporisation bannière

• Vous pouvez seLECTIONner la temporisation du menu à l'aide de ce réglage. La temporisation du menu peut se régler entre 1 et 10 secondes.

Français - 15 -

• Sélectionnez l'option Temporisation bannière à l'aide des touches "▼"/"▲" et définissez une valeur souhaïée grâce à la touche "▲" ou "▶".

Mise en veille automatique

• Vous pouvez définir une valeur pour que le boîtier décodeur s'éteigne lorsqu'il n'est pas utilisé à une période de temps spécifique.
• Il est fortement déconseilé d'utiliser cette option en mode OFF (DÉSACTIVÉ).
• Appuyez sur “▼” ou “▲” pour sélectionner l'option Mise en veille automatique. Appuyez sur “▲” ou “▷” pour définir la valeur de l'option Mise en veille automatique..

Réglages sorties

• Sélectionnez la rubrique Paramètres de sortie à partir du menu Réglages en utilisant la touche “ ”/“ ” et appuyez sur la touche OK.

Fonctionnement du menu Réglages sortie

• Appuyez sur le bouton "▼" ou "▲" pour sélectionner un élément du menu.
• Utilisez le bouton "«" ou "»" pour sélectionner une rubrique.

Sortie HDMI

• Ce réglage définit la résolution de la sortie HDMI.
• La résolution la plus élevé prise en charge par votre téléviseur sera définie par défaut.

Format video PERITEL

• Ce réglage définit le format video péritel.
• Vous pouvez seLECTIONner le type de signal en tant que RGB ou CVBS.

Mode Aspect

• Cette fonction définit le rapport d'aspect du téléviseur branché pour permettre que les diffusions s'afficient bien.
• Sélectionnez 4:3 si vous disposez d'un téléviseur

standard avec le rapport d'aspect 4:3.
- Sélectionnez le format 16:9 si vous avez un grand écran.

Format d'image

• Cette fonction définit le format d'image conformément à votre sélection.
• Vous pouvez selectionner le Format d'image en tant que Bordures noires, Zoom, Pan & Scan et Letterbox (si disponible).

Retard audio

• Vous pouvez utiliser cette option pour synchroniser la vente et l'audio de votre récepteur de home cinema.

Audio numérique

Utilisez ce réglage pour définir le type de signal de sortie audio numérique

Paramètres (linguistiques) régionaux

• Sélectionnez la rubrique Paramétres régionales à partir du menu Régliages en utilisant la touche“▼”/“▲” et appuyez sur la touche OK.

• Vous pouvez faire fonctionner les paramêtres linguistiques grâce à ce menu.

Fonctionnement du menu Paramètres (linguistiques) régionaux

• Appuyez sur le bouton“▼” ou “▲” pour sélectionner un élément du menu.
• Utilisez le bouton "«" ou "»" pour sélectionner une rubrique.

Langue d'affichage du menu : indique la langue du système.

Sous-titrage langue 1: Regle la langue de sous-titre préféree. La langue可以选择 sera vue dans les sous-titres.

Sous-titrage langue 2: Règle la langue de sous-titre alternative.

Subtitle (sous-titre) : Active ou désactive le mode Malentendant.

• Langue audio 1: Sélectionne la langue audio préfééré.
• Langue audio 2: Sélectionne la langue audio alternative.

Contrôle d'accès

• Sélectionnez la rubrique Contrôle d'accès à partir du menu Régliages en utilisant la touche “▼”/▲ et appuyez sur la touche OK. Vous serez invite à saisir un mot de passer.

• Saisissez le mot de passer de verrouillage parental préalablement définit au cours de la première installation. Appuyez sur la touche OK pour vérifier et continuer.
• Si le mot de passer n'est pas approprié, le message "Code erroné. Réessayez" apparaitra à l'écran.
• Si le mot de passer est approprié, le menu Contrôle d'accès s'affichera.

Verrouiller / Déverrouiller les chaînes

• Sélectionnez ce réglage grâce à la touche "▼"/▲ et appuyez sur la touche OK. L'écran de verrouillage de la liste des chaînes s'affichera.
• Sélectionnez une chaîne à verrouiller et appuyez sur la touche OK pour verrouiller ou déverrouiller la chaîne sélectionnéel.

Niveau parental

• Ce réglage configure le contrôle des réglages parentaux.
• Sélectionnez l'option Niveau Parental à l'aide de la touche "▼"▲" appuyez sur la touche OK. L'écran du niveau parental s'affichera.

• Vous pouvez sélectionner le niveau d'orientation parental en utilisant cet écran de menu. Sélectionnez un réglage souhaité et appuyez sur le bouton OK pour activer.

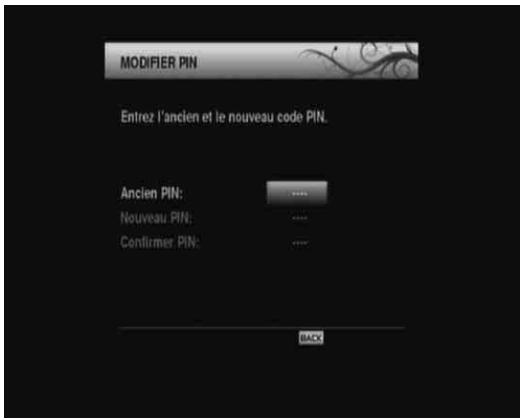

Modifier PIN

• Sélectionnez l'option Changer PIN à l'aide du bouton "▼"↑ ▲" appuyez sur la touche OK.

• Saisissez votre code PIN actuel dans la première ligne.
• Servez-vous des touches numériques pour entrer

Français - 17 -

le nouveau code PIN une fois la ligne Nouveau code PIN mise en surbrillance.

• Vous aurez besoin de saisir votre nouveau code PIN une deuxième fois pour vérification en utilisant la ligne Confirm PIN (Confirmer code PIN).

Remarque Si vous changez de code PIN, n'oubliez pas de noter le nouveau code PIN et de le garder en lieu sur pour références ulterieures..

Menu Verrouiller / Déverrouiller

• L'option Verrouillage Menu active ou désactive l'accès au menu. Vous pouvez désactiver tout accès à l'ensemble du système de menu.
• Sélectionnez le menu Verrouiller/Déverrouiller grâce à la touche “▼”/“▲” et appuyez sur la touche OK. L'écran de verrouillage de menu s'affichera. Définir l'option Verrouillage de menu grâce à la touche « ou «

Recherche de chaînes

• Sélectionnez la rubrique Recherche des chaînes à partir du menu principal grâce à la touche “▼”/▲”. Appuyez sur OK pour afficher le sous-menue Recherche de chaînes.

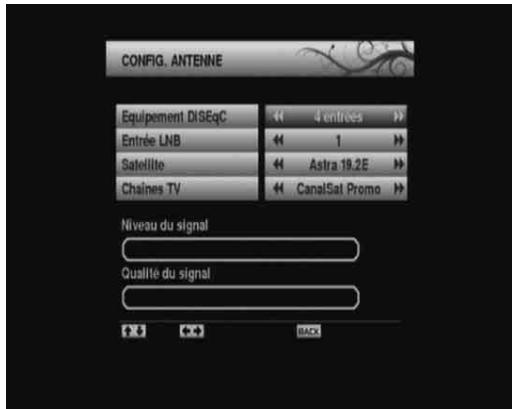

Configuration de l'antenne

• Sélectionnez la rubrique Configuration de l'antenne à partir du menu Recherche de chaînes grâce à la touche “▼”/“▲”. Appuyez sur la touche OK pour continuer.

• Vous pouvez configurer les paramétres d'antenna à l'aide de cet écran de menu
• Appuyez sur la touche “▼”/▲ pourmettre une option en surbrillance,et appuyez sur la touche “
  ”ou“ >” pourdéfinir une rubrique.
• Le niveau de signal et le type de signal seront affichés à l'écran conformément à votre configuration.

Remarque Le boitier est doté de fonctions satbeeper.
Le boitier émetra un bip lorsqu l'antenne sera corectement positionner. En fonction du niveau du signal, le récepteur émettra un bip.

Réception du signal

• Sélectionnez la rubrique Réception du signal en utilisant le bouton “▼”/“▲” Vous pouvez modifier les paramètres sur l'écran pour vérifier le niveau du signal et la qualité du signal. Appuyez sur la touche OK pour afficher le niveau du signal et la qualité du signal.

Remarque Le boitier est doté de fonctions satbeeper.
Le boitier émetra un bip lorsqu l'antenne sera corectement positionner. En fonction du niveau du signal, le récepteur émettra un bip.

Français - 18 -

Recherche complète de chaînes

• Sélectionnez la rubrique Complete Channel Search (Recherche complète de chaînes) en utilisant le bouton “▼”/“▲”. Appuyez sur la touche OK pour continuer.

• Sélectionnez un satellite disponible à rechercher et appuyez sur le bouton OK pour lancer la recherche.
• Au terme de la recherche, votre boitier décodeur mémorisera toutes les chaînes disponibles dans le satellite sélectionné.

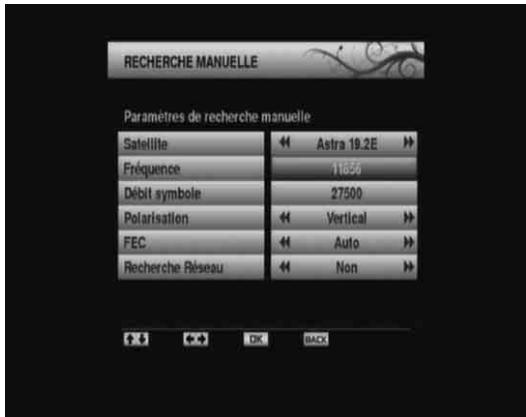

Recherche manuelle de chaînes

• Sélectionnez la rubrique Complete Channel Search (Recherche complète de chaînes) en utilisant le bouton “▼”/“▲”. Appuyez sur la touche OK pour continuer.

• Les paramètres de la recherche manuelle s'afficheront.
• Appuyez sur la touche "▼"//▲" pourmettre une option en surbrillance,et appuyez sur la touche "▲"ou "▶" pourdéfinir une rubrique.

Fréquence: Saisissez une valeur de fréquence à l'aide des boutons numériques de la télécommande. Vous pouvez supprimer la fréquence existante

à Débit symbole: Saisissez une valeur de fréquence à l'aide des boutons numériques de la télécommande.

Polarisation: En utilisant les boutons"ou

FEC: En utilisant les boutons "« ou «" sélectionnez la valeur FEC.

Recherche en réseau : Définir l'option Recherche en réseau grâce à la touche “« ou « ”

Remarque Si l'objet de recherche reseau est seLECTIONné en tant que OUI, une fois passé à ce transpondeur, les paramètres des autres transpondeurs seront obtenus du tableau d'informations reseau et le réglage s'effectuera pour les autres transpondeurs.
- Appuyez sur le bouton OK pourémoriser les réglages et lancer la recherche. Si un nouveau programme est trouve, celui-ci sera ajouté à la liste.

Recherche rapide de chaînes de la TNT disponibles par satellite avec TNTSAT - individuelle

• Sélectionnez la rubrique Complete Channel Search - Individual (Recherche complète de chaînes - individuelles) en utilisant le bouton "▼"/“▲” Appuyez sur le bouton OK pour effectuer une recherche rapide sur TNTSAT, à la recherche de transpondeurs maîtres.

Recherche rapide de chaînes de la TNT disponibles par satellite avec TNTSAT - recherche frequeniel

• Sélectionnez la rubrique Complete Channel Search - Recherche frequenziel (Recherche complète de chaînes - Recherche frequenziel) en utilisant le bouton "▼"/"▲" yez sur le bouton OK pour effectuer une recherche rapide sur TNTSAT, à la recherche de tous les autres transpondeurs.

Sélection de chaînes régionales TNTSAT

• Sélectionnez la rubrique TNTSAT Regional Channel Selection (Sélection de la chaîne régionale TNTSAT) en utilisant le bouton “ ”/ ”. Appuyez sur le bouton OK pour voir les chaînes locales sur TNTSAT (si disponible).

Transpondeurs maitres TNTSAT

• Sélectionnez la rubrique TNTSAT Home Transponders (Transpondeurs maîtres TNTSAT) en utilisant le bouton“▼”/“▲”. Appuyez sur la touche OK pour continuer

L'écran des transpondeurs maîtres TNTSAT s'affichera. Vous pouvez configurer les paramètres TNTSAT à l'aide de cet écran de menu.
VEUILLEZNOTER: Enprince, les transpondeurs maîtres TNTSAT sont bien configurés depuis leur sortie d'usine et ne doivent subir aucune modification à moins que votre opérateur vous ait demandé de le faire.
- Appuyez sur le bouton RED (ROUGE) pour définir les réglages ou appuyez sur la touche BACK (RETOUR) pour sortir de cet écran de menu.

Entretien

• Sélectionnez la rubrique Entretien à partir du menu Réglages grâce à la touche “▼”/“▲”. Appuyez sur la touche OK pour continuer

• Si vous souhaitez charger les réglages par défaut de votre boîtier décodeur, vous pouvez effectuer la première installation.

• Sélectionnez l'options Factory Default (Paramètres d'usine par défaut) grâce à la touche "▼" ou "▲" et appuyez sur la touche OK.

• Le message suivant, vous invitant si vous voulez où ou non supprimer toutes les chaînes et tous paramètres, s'affichera

• Mettez l'option No (Non) en surbrillance grâce à la touche «←» ou «→» et appuyez sur OK pour annuler l'installation.
• Mettez l'option Yes (Oui) en surbrillance grâce à la touche "« ou »" et appuyez sur le bouton OK pour supprimer tous les réglages et lancer la première installation.
• Àprous avoir sélectionné Yes (Ouij), les réglages par défaut seront charges et votre boîtier décodeur sera réinitialisé.
• L'assistant d'installation vous guidera tout au long du processus d'installation. Pour de plus amples informations relatives à ce processus, reportez-vous à la section « Première installation » dans les chapitres précédents

Informations système

• Sélectionnez la rubrique System Information (Informations système) à partir du menu principal grâce à la touche “▼”/“▲” Appuyez sur la touche OK pour afficher les informations système

Utilisation d'une carte d'accès conditionnel : Système d'accès conditionnel intégré Viaccess

• Utilisez la carte d'accès conditionnel TNTSAT fournie avec le boîtier décodeur en suivant la procédure ci-après:
• Éteignez le boitier décodeur et débranchez la prise de courant.
• Insérez la carte dans le terminal d'accès conditionnel du boîtier décodeur.
• La carte doit être correctement insérée; il est impossible de l'insérer entière si elle est inversée.

IMPORTANT: La carte ou le terminal du boitier décodeur peuvent être endommagés si la première est insérée de force.

• Branchez le décodeur à la prise de courant, allumez et attendez quelques instants jusqu'à ce que la carte soit activée.
• Appuyez sur la touche MENU pour afficher le menu principal, puis utilisez la touche “▼” ou “▲” pour sélectionner la rubrique “Accès conditionnel intégré Viaccess”, et appuyez sur “OK”

Fonctionnement du menu d'accès conditionnel Viaccess

• Utilisez le bouton "▼" ou "▲" pourmettre un élément en surbrillance et appuyez sur le bouton OK pour la sélectionner.
• Appuyez sur la touche RETOUR (BACK) pour quitter.

Remarque

• Lorsqu'aucune carte n'est insérée, le message suivant s'affiche à l'écran

Remarque Insérez ou enlevez la carte uniquement lorsque le boîtier décodeur est en mode VEILLE (STANDBY) ou débranchez-le du secteur.

Français - 21 -

Gestionnaire des enregistements

IMPORTANT: Pour afficher le gestionnaire des enregistements, vous doivent au préalable connecter un disque dur USB ou une clé USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible. Pour l'enregistrement de programmes et le décalage temporel, il est recommendé d'utiliser des lecteurs de disques durs au lieu des clés USB.

Pour afficher la liste des enregistements, appuyez sur le bouton de menu pour afficher le menu principal, puis utilisez la touche "▼" ou "▲" pour sélectionner la ligne "Gestionnaire des enregistements", et appuyez sur "OK". Le gestionnaire des enregistements va alors s'afficher.

Tous les enregistements sont conservés dans le gestionnaire des enregistements.

Remarque Dans la mesure où le produit aura de multiples ports USB et si plusieurs disques durs y sont fixés, l'utilisateur devra selectionner celui qui devrait être utilisé comme dispositif d'enregistrement

Touche " " /"A" Se déplace entre les lignes.

Touche ROUGE (Formater): Formate la clé USB ou le disque dur connecté.

Lit les fichiers dans la liste.

Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné.

Bouton BLEU (Trier): Sélectionne l'ordre de tri des fichiers selon la date, le nom ou le canal. [Par date]

il s'agit de I'ordre de tri par défaut.

Touche TEXTE (Modifier) : Change le nom de l'enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour

basculer entre les lettres.

Bouton BACK (RETOUR): Quitte le gestionnaire des enregistements

Remarque L'affichage du menu principal et les rubriques du menu seront indisponibles pendant la lecture.

Affichage du navigateur multimédia

• Pour afficher la fenêtre du navigateur Média, appuyez sur la touche "MENU" de la télécommande et Sélectionnez Navigateur Média en appuyant sur le bouton "▼" ou "▲". Appuyez sur la touche "OK" pour continuer. Les options du menu de sélection du Type de Média vont s'afficher.

• Vous pouvez dire des fichiers d'images et videos à partir d'un disque dur USB ou d'une carte mémoire Memory Stick.

Remarque Certains appareils USB ne sont peut'être pas pris en charge.

Remarque Si la clé USB n'est pas reconnaue après mise hors tension/sous tension ou après une Première installation, debranchez la clé USB d'abord puis éteignez/rallumez le boîtier décodeur. Branchez à nouveau l'appareil.

Remarque Les options Films/Musique/Photos filtreront les fichiers y relatifs. Si vous sélectionnez l'option TOUT, TOUS les fichiers contenus dans le disque branché s'afficheront en fonction des dossiers.

Français - 22 -

Lecture USB du navigateur multimédia Lire les films

Selectionnez l'option FILMS en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK et tous les fichiers de films sont s'afficher

Touche " " "A" Se déplace entre les lignes.

Touche ROUGE(Formater):Formate le disque Touche VERTE (Ecoute automatique (Autplay)): Lit les fichiers dans la liste.

Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné.

Bouton BLEU (Trier): Sélectionne l'ordre de tri des fichiers selon la date, le nom ou le canal. [Par nom] il s'agit de l'ordre de tri par défaut.

Touché TEXTE (Modifier) : Change le nom de l'enregistrement. Utilisez les touches numériques de la télécommande pour saisir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres.

Bouton OK: Lit le fichier sélectionné.

Bouton BACK (RETOUR): Quitte le navigateur de media.

Types de video pris en charge: .avi / mpg / mkv / mp4

Lire les fichiers de musique

Sélectionnez l'option MUSIQUE en utilisant les boutons Précédent ou Suivant, appuyez sur le bouton OK pour afficher tous les fichiers de musique disponibles

Touche "V"/A Se déplace entre les lignes.

Touche ROUGE (Formater): Formate le disque

Touche VERTE (Ecoute automatique (Autplay)): Lit les fichiers dans la liste.

Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné.

Bouton BLEU (Trier):Trie les fichiers par date.

Touché TEXTE (Modifier) : Apporte des modifications au fichier sélectionné.

Bouton OK: Lit le fichier sélectionné.

Bouton BACK (RETOUR): Quitte le navigateur de在这

Affichage des fichiers de photos

Selectionnez l'option PHOTOS en utilisant les boutons
Précédent ou Suivant, appuyez sur le bouton OK pour afficher tous les fichiers de photos disponibles.

Français -23-

Touche "V"/▲" Se déplace entre les lignes.

Touche ROUGE(Formater):Formate le disque

Touche JAUNE (Supprimer): Supprime le fichier ou le dossier sélectionné.

Bouton BLEU (Trier): Sélectionne l'ordre de tri des fichiers selon la date, le nom ou le canal. [Par nom] il s'agit de l'ordre de tri par défaut.

Touché TEXTE (Modifier) : Change le nom de l'enregistrement. Utilisez les touches numériques de la télécommande pour saïrir un nom. Appuyez sur les touches numériques à plusieurs reprises pour basculer entre les lettres.

Bouton OK: Affiche la photo sélectionnée.

Bouton BACK (RETOUR): Quitte le navigateur de media.

Utilisations des touches de la télécommande

• Lance un diaporama (4 secondes par photo) / arrête le diaporama

• arrêtez le diaporama et returnez à la liste de fichiers

• Accélération du diaporama (1 seconde)

• Accélération du diaporama vers l'arrière

CH▲ - Photo suivante

CH▼ - Photo précédente.

JAUNE - Rotation de l'image (90 degrés).

ROUGE :Zoom avant

VERT -Zoom arrriere.

GAUCHE -Sous-fenetre de gauche.

DROITE .. - Sous-fenetre de droite.

VERS LE HAUT - Sous-fenetre du

haut.

VERSLEBAS -Sous-fenetre du bas.

RETOUR - Retour à la liste des fichiers.

Accès aux enregistements à l'aide du Navigateur multimédia

Sélectionnez les enregistements à afficher et lisez les enregistements disponibles à partir du disque USB connecté

Autres Caractéristiques

Sélection TV/Radio

• Si vous appuyez sur la touche "TV/RADIO" de la télécommande, vous pouvez utiliser le boîtier décodeur comme radio ou comme téléviseur. Lorsque le mode change, le boîtier décodeur passé à la diffusion la plus réçente.

Listedes chaînes

• Appuyez sur OK pour afficher la liste des chaînes.

Sélection de la langue audio

• Appuyez sur le bouton LANG(AD) pour modifier la langue audio de la diffusion. Veuillez remarquer que cette fonction sera disponible uniquement si la diffusion selectionnelle comprend de multiples langues audio.
• Appuyez à plusieurs reprises sur le bouton LANG (AD) pour passer d'une langue audio disponible à une autre.

Audio:Default

Naviguer entre les chaînes préférentes

• Vous ave la possibilité de naviguer entre les chaînes favorites en appuyant sur le bouton FAV (si disponible). Un programme peut être défini comme favori grâce aux options de menu de la liste des chaînes.

Affichage des sous-titres

• Vous pouvez afficher les sous-titres à l'écran en cas de besoin, si la diffusion inclut les informations de sous-title.
• Appuyez sur la touche SUBTITLE (SOUS-TITRE) pour afficher les informations relatives au sous-titre. Pour passer d'une option de sous-titre disponible à une autre, appuyez à plusieurs reprises

Sous-litres. Arret

Afficher un texte

Avec votre télécommande, vous pouvez utiliser le télétexte. Vous ave la possibilité d'activer le télétexte en appuyant sur la touche TEXT (TEXTE)若您 pouvez utiliser les boutons ROUGE, VERT, JAUNE, et BLEU du menu TEXTE. Appuyez sur

MENU pour quitter le télétexte.

Français - 24 -

Specifications

Généralités

Tension d'alimentation : 12V-220 AC/DC
- Fréquence d'entrée : 950 - 2150 MHz
-Consommation d'énergie maximale :22W
- Consommation d'énergie en mode veille: <1 W
- Température de fonctionnement: 5^ + 40^
- Température de conservation: -20^ ile +70^
- Humidité: 25 à 75 % d'humidité relative
- Dimensions physiques: 231 × 42 × 138 mm
- Poids : 780 gr

Configuration matérielle

• Proesseur principal: Emma3SL/P
• Mémoire Flash : 8 Mo
• DDRAM:128Mo

Télécommande

Distance de fonctionnement

7m Max.

Piles

2x1,5V (R-03/AAA))

Capacités numériques

Normes de transmission

DVB-S/S2,MPEG2
DVB-S/S2,MPEG4

Démodulation

• Prend en charge un profil de services de diffusion de DVB-S2
• QPSK avec TAUX DE SYMBOLE de 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Msps
• 8PSK avec taux symbole de 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
• Demodulator/décodeur Legacy QPSK
  1-45 Mbaud DVB-S
• 5-30 MBaud DVB-S2

Védo

• Video: MP @ ML, PAL, 4:3/16:9
• MPEG-4 AVC/H.264 HP@L4 Video Decoder

Audio :

• Décodage audio: MPEG-1 LAYER I/II, MPEG-2 LAYER II, Dolby Digital et Dolby Digital Plus.
• Fréquences d'échantillonnage prises en charge : 32 kHz, 44,1 kHz, et 48 kHz
• Grande gamme dynamique (résolution 16 bits)

Français - 25 -

Alimentation LNB

Vertical:13/14 Volt
Horizontal:17/18 Volt
- Valeur de sortie maximale : 400mA (protection contre les courts-circuits)
- Tone 22 kHz: Fréquence 22KHz ± 2 KHz
Amplitude 0.6 Vpp ± 0.2 Vpp

Alimentation USB

5V @ 500mA max

PERITEL TV

Sortie Video

Sortie video RGB

Signal video composite : 1 Vp-p±3dB/75 ohm

Sortie audio

Changement de fonction

12V/6V pour 4:3/16:9/Z = 10k ohm

Contenu de l'emballage

-1 terminal TNTSAT
-1 alimentation externe du terminal
-1 télécommande
-1 mode d'emploi
-1 carte TNTSAT

Conditions de garantie

Le terminal TNTSAT et tous ses accessoires (carte TNTSAT comprise) sont garanties 1 an par le constructeur.

Dépannage

Panne	Raisons possibles	Solution
Levoyant à DEL ne s'illumine pas.	Le cordon d'alimentation principal n'est pas branché.	Vérifiez que le cordon d'alimentation principal est branché à la source d'alimentation.
Absence d'image ou de son.	Absence de signal ou signal faible.	Vérifiez les connexions de l'antenne et de la vente (péritel/HDMI).
Les changements apportés dans les réglages n'ont pas pris effet.	Le boîtier décodeur a été débranché sans mise en veille préalable.	Veillez à ce que le boîtier décodeur soit en mode de veille avant de le débrancher du secteur.
La télécommande ne fonctionne pas.	• Le boîtier décodeur est en mode de veille. • La télécommande est hors de portée. • Les piles sont usagées.	• Appuyez sur la touche VEILLE (STANDBY). • Veiller à ce que le champ d'action de la télécommande soit libre. • Remplacer les deux piles par de nouvelles.
Mot de passer oublie.		Contactez le centre de service agréé le plus proche.
Enregistrement non disponible	Le disque USB n'est pas reconnu.	Pour enregistrer un programme, vous doivent au préalable connecter un disque USB à votre boîtier. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible. Si vous étes incapable de faire des enregistements, effectuez un cycle d'alimentation sur un décodeur et essayer de réinsérer le disque USB.

Français -26-
