TABLE DE CUISSON Sommaire

Avertissements,4 Assistance,8 Description de l’appareil,11 Installation,27 Mise en marche et utilisation,31 Précautions et conseils,31 Nettoyage et entretien,32 Anomalies et remèdes,32

ATTENTION : Cet appareil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans à moins qu’ils ne soient sous surveillance constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés. ATTENTION : Laisser un récipient de cuisson avec de l’huile ou de la graisse sur un foyer est dangereux et risque d’entraîner un incendie. Il ne faut JAMAIS essayer d’éteindre une flamme ou un incendie avec de l’eau ! Il faut éteindre l’appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé.

ATTENTION : si la table en verre est endommagée : - éteindre immédiatement tous les brûleurs et les éventuels éléments chauffants électriques et débrancher l’appareil du réseau électrique - ne pas toucher la surface de l’appareil

ATTENTION : Risque d’incendie : ne pas laisser d’objets sur les surfaces de cuisson.

Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l’ouvrir. Ne pas abaisser le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

• le type d’anomalie • le modèle de votre appareil (Mod.) • son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Description de l’appareil

Grilles support de CASSEROLES BRÛLEURS À GAZ Manettes de commande des BRÛLEURS GAZ Bougie d’allumage des BRÛLEURS GAZ DISPOSITIF DE SÉCURITÉ

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ pour le réglage de la flamme. • La bougie d’allumage des BRÛLEURS GAZ permet l’allumage automatique du brûleur sélectionné. • DISPOSITIF DE SÉCURITÉ en cas d’extinction accidentelle de la flamme, coupez immédiatement l’arrivée du gaz. ! L’ouverture la plus grande doit être placée audessus de la bougie d’allumage. ! Il peut arriver que les grilles arrière ne soient pas bien positionnées. Dans ce cas, le décalage des porte-casseroles est très évident et la grille n’est pas alignée (voir figure).

NO ammollo Ne pas laisser tremper

NO ammollo Ne pas laisser tremper

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

Conditions réglementaires d’installation (Pour la France) Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur et règlement sanitaire départemental.

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir

Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. ! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les Normes Nationales en vigueur. Il faut observer les conditions suivantes: • La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.

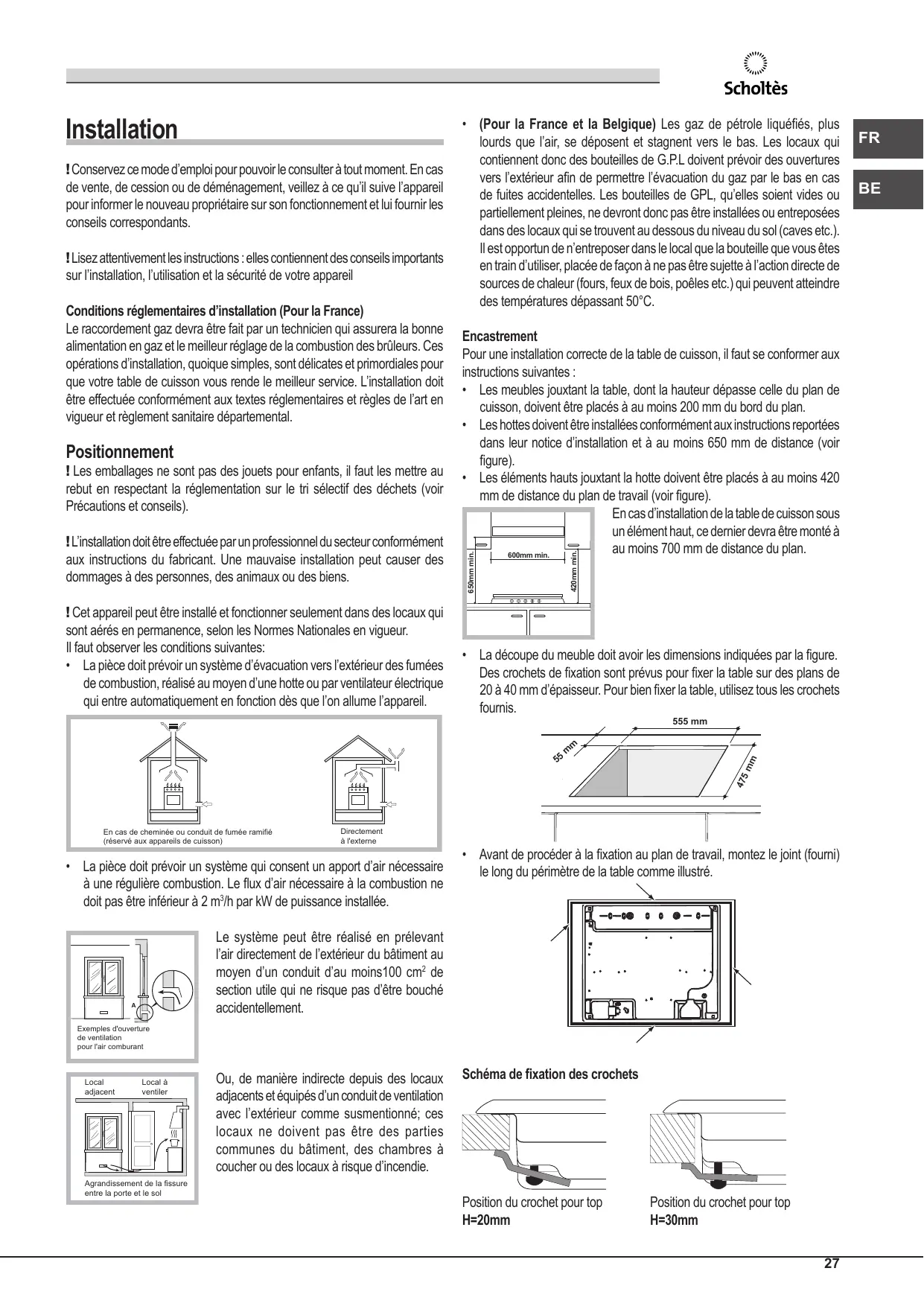

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes : • Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan. • Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 650 mm de distance (voir figure). • Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure). En cas d’installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan. 600mm min. 420mm min.

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

• (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.).

Il est opportun de n’entreposer dans le local que la bouteille que vous êtes en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.

• La découpe du meuble doit avoir les dimensions indiquées par la figure.

Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d’épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis. 555 mm

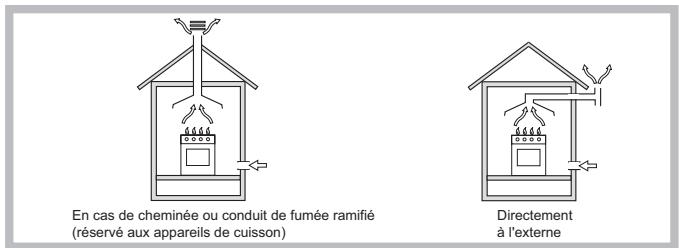

En cas de cheminée ou conduit de fumée ramifié

(réservé aux appareils de cuisson)

• La pièce doit prévoir un système qui consent un apport d’air nécessaire

à une régulière combustion. Le flux d’air nécessaire à la combustion ne doit pas être inférieur à 2 m3/h par kW de puissance installée.

• Avant de procéder à la fixation au plan de travail, montez le joint (fourni) le long du périmètre de la table comme illustré.

Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm2 de section utile qui ne risque pas d’être bouché accidentellement.

A Exemples d'ouverture de ventilation pour l'air comburant

Agrandissement de la fissure entre la porte et le sol

Ou, de manière indirecte depuis des locaux adjacents et équipés d’un conduit de ventilation avec l’extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d’incendie.

Schéma de fixation des crochets

Position du crochet pour top

Position du crochet pour top

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples.

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles

Position du crochet pour top H=40mm

! Le câble ne doit être ni plié ni excessivement écrasé.

! Utilisez tous les crochets compris dans le “sachet accessoires”

• Si la table n’est pas installée au-dessus d’un four à encastrer, il faut monter un panneau d’isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table. Aération Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

! La table ne peut être installée qu’au-dessus de fours encastrables équipés de ventilation de refroidissement.

Raccordement électrique

Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité

électrique mais aussi pour simplifier, au besoin, l’extraction du four. Branchement du câble d’alimentation au réseau électrique Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que : • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccorder l’appareil à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz G31-37mbar ou G30-30mbar (gaz liquide).

! Pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérifier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”. Pour relier l’appareil à la canalisation du gaz liquide, I3+ pour la Belgique, il faut avant L tout installer le raccord “R” (disponible sur demande auprès du Service d’Assistance G Technique Ariston) avec son étanchéité “G” sur le raccord en forme de “L” situé sur le R tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen: - ou d’un tuyau rigide - ou d’un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés. En amont de l’appareil il faut installer un robinet d’arrêt du gaz; il devra être installé de manière à pouvoir facilement le manoeuvrer, selon les Normes Nationales en vigueur. Raccordement par tuyau rigide (cuivre ou acier) ! Le raccordement à l’installation de gaz doit être effectué de manière à ce que l’appareil ne subisse aucun type de contrainte. La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable dont l’étanchéité est assurée par un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n’est pas écrasé. ! N’utilisez que des tuyaux conformes et des joints d’étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l’étanchéité

! Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

FR BE Adaptation aux G30 gaz (pour la France et la Belgique)

! Cette opération doit être effectuée par un technicien agréé par le fabricant. ! En fin d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. ! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays). PLAQUETTE SIGNALETIQUE Raccordements voir plaquette signalétique électriques Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2012/19/UE et modifications successives. Règlement n°66/2014 de l'UE intégrant la

Caractéristiques des brûleurs et des injecteurs

(Pour la France et la Belgique) Brûleur

Réglage de l’air primaire des brûleurs G31

Réglage de l’air primaire des brûleurs G30

Puissance thermique By-pass Injecteur Débit* g/h kW (p.c.s.*)

Pression de alimentation

R S S R A Mise en marche et utilisation

! La position du brûleur gaz correspondante est indiquée sur chaque manette. Brûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit : ●

FR Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d’une montre jusqu’à la position: puissance maximum.Appuyez sur la manette pendant 2-3 secondes environ jusqu’à ce que le dispositif gardant automatiquement la flamme allumée se réchauffe. Certains modèles sont équipés d’un allumage intégré à l’intérieur de la manette, dans ce cas, il y a une bougie d’allumage. Pour allumer le brûleur choisi, appuyez d’abord à fond sur la manette correspondante et tournez-la ensuite dans le sens contraire des aiguilles d’une montre jusqu’à la position puissance maximum, continuez à appuyer jusqu’à ce qu’il y ait allumage. ! En cas d’extinction accidentelle des flammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”.

Conseils pratiques pour l’utilisation des brûleurs

Pour obtenir un meilleur rendement, n’oubliez pas :

• d’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles. • de toujours utiliser des casseroles à fond plat et avec couvercle. • de tourner la manette dans la position minimum au moment de l’ébullition. Brûleurs

Ø Diamètre de récipients (cm)

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe “Caractéristiques des brûleurs et des injecteurs”

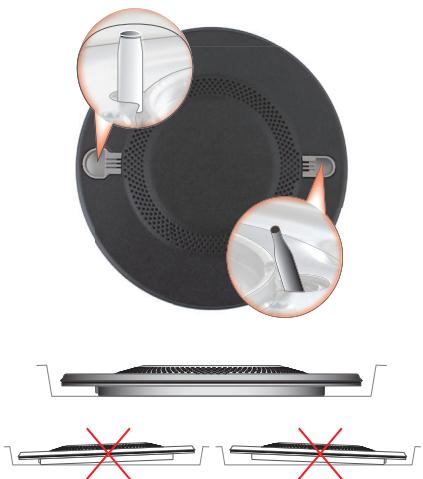

! Éviter que les casseroles ne dépassent du périmètre de la table pendant la cuisson. Le positionnement correct de la FTGH brûleur

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés. • Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation. • Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé. • Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. • N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance). • Faites attention à ce que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident. • N’utilisez pas de casseroles instables ou déformées. • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil. • S’assurer que les enfants ne jouent pas avec l’appareil. • Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers 31

usagés ne soient pas jetés dans le flux normal des déchets municipaux.

Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

FR BE Economies et respect de l’environnement

• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d’eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d’énergie.

• Utilisez exclusivement des casseroles et poêles à fond plat. • Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférable d’utiliser un autocuiseur qui est deux fois plus rapide et économise un tiers de l’énergie.

Nettoyage et entretien

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation

électrique de l’appareil.

Nettoyage de l’appareil

! N’utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression. • Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout. • Les parties démontables des brûleurs doivent être lavées fréquemment à l’eau chaude avec du détergent en éliminant soigneusement toute incrustation. Les chapeaux des brûleurs ne doivent PAS être mis dans la lave-vaisselle pour éviter l‘opacification de la partie en aluminium. • Dans le cas de tables équipées d’allumage automatique, nettoyez fréquemment et soigneusement l’extrémité des dispositifs d’allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés. • Avant de commencer à cuisiner, nettoyez la surface à l’aide d’un chiffon humide pour éliminer toute trace de poussière ou de résidus d’aliments cuits auparavant. Nettoyez régulièrement la surface de la table en utilisant une solution d’eau tiède et de détergent non abrasif. • Des taches peuvent se former sur l’acier inox si ce dernier reste trop longtemps au contact d’une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Mieux vaut essuyer aussitôt tout débordement d’eau.

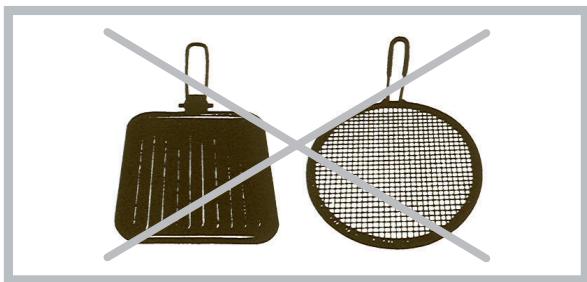

! N’utilisez pas de diffuseurs, de grille-pain ou de grilloirs à viande en acier inoxydable sur les foyers gaz.

Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts. Le brûleur ne s’allume pas ou la flamme n’est pas uniforme. Avez-vous contrôlé si : • les orifices de sortie du gaz ne sont pas par hasard bouchés. • les pièces amovibles composant le brûleur sont bien montées correctement. • il y a des courants d’air dans les environs du plan de cuisson La flamme s’éteint dans les versions équipées de sécurité de flamme. Avez-vous contrôlé si : • vous avez bien appuyé à fond sur la manette. • vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l’activation du dispositif de sécurité. • les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés. Le brûleur s’éteint quand il est réglé sur la position de minimum. Avez-vous contrôlé si : • les orifices de sortie du gaz ne sont pas par hasard bouchés • il y a des courants d’air dans les environs du plan de cuisson • les minima n’ont pas bien été réglés. Les casseroles sont instables. Avez-vous contrôlé si : • le fond de la casserole est parfaitement plat • la casserole est bien placée au centre du brûleur • la position des grilles n’a pas par hasard été inversée.

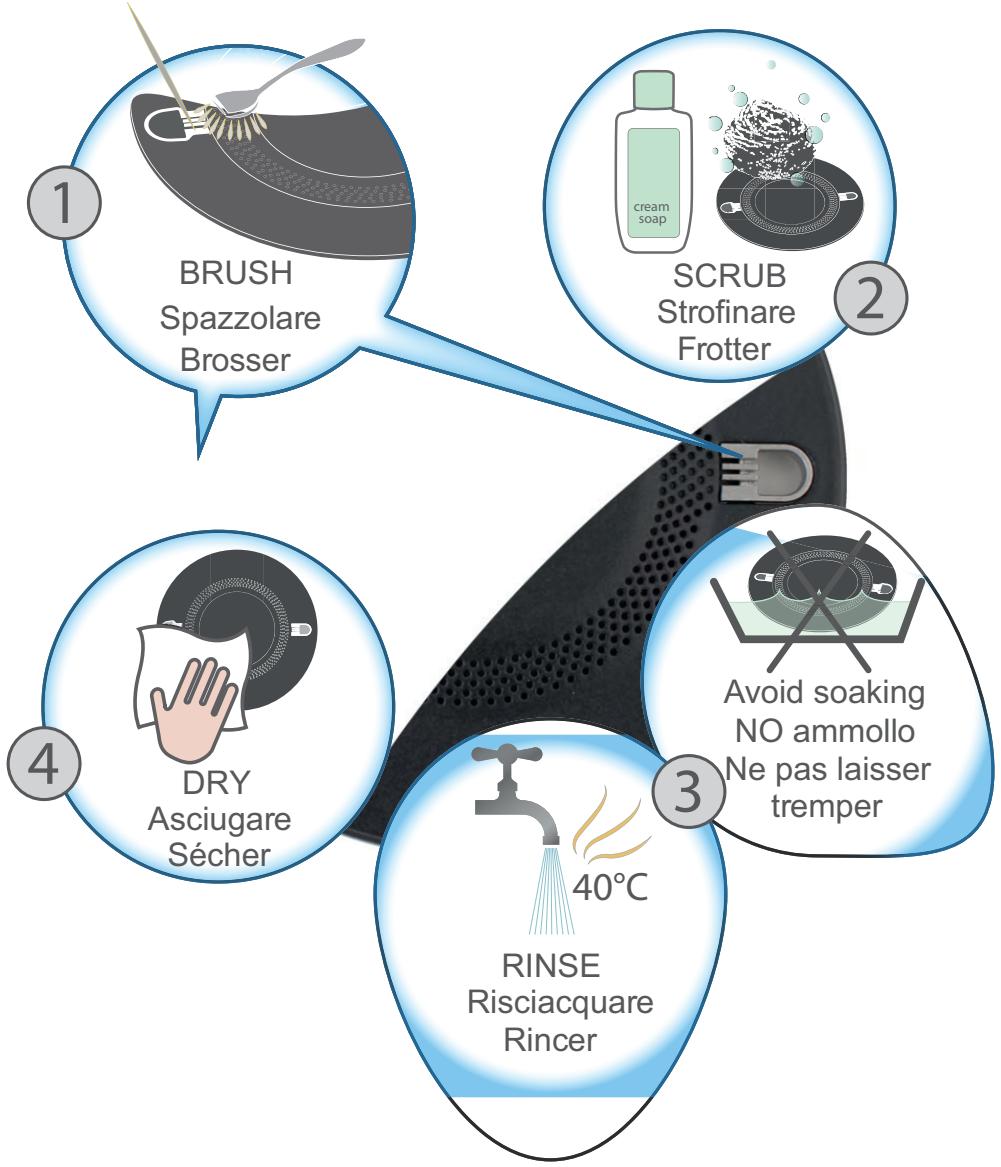

• Nettoyage du brûleur FTGH FR BE
