MANUAL DE USUARIO TG755PGH G31 SCHOLTES

Manual de instrucciones

ENCIMERA Manual de instrucciones,1

Advertencias,4 Asistencia,8 Descripción del aparato,11 Instalación,34 Puesta en funcionamiento y uso,38 Precauciones y consejos,38 Mantenimiento y cuidados,39 Anomalías y soluciones,39

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia. ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/incendio con agua, se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa antes de abrirla. No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica todavía están calientes.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes. ATENCIÓN: Si se dañara la superficie de vidrio: - apague inmediatamente todos los quemadores y eventuales elementos calentadores eléctricos y desconecte el aparato de la red eléctrica. - no toque la superficie del aparato.

• el tipo de anomalía • el modelo de la máquina (Mod.) • el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de • Piezas y componentes • Mano de obra de los técnicos • Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOS A SU SERVICIO

Descripción del aparato

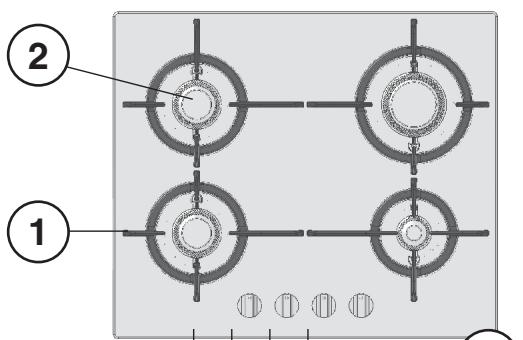

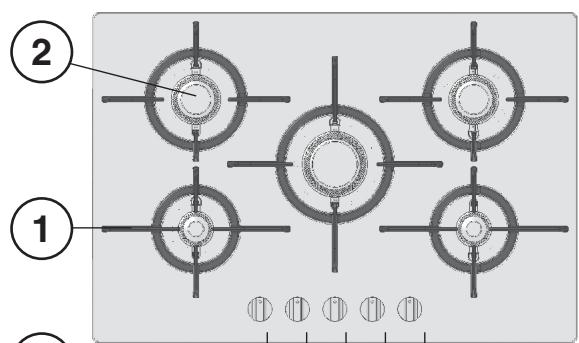

Parrillas de apoyo para RECIPIENTES DE COCCIÓN QUEMADORES A GAS Mandos de los QUEMADORES A GAS Bujía de encendido de los QUEMADORES A GAS DISPOSITIVO DE SEGURIDAD

• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS para la regulación de la llama. • Bujía de encendido de los QUEMADORES A GAS: permite el encendido automático del quemador. • DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama, interrumpe la salida de gas. ! La bujía de encendido se coloca en el orificio más grande. ! Es posible que las rejillas posteriores se coloquen de modo incorrecto. En ese caso, la superposición de los rayos es muy evidente y la rejilla no queda alineada (ver la figura).

Grades de suporte para RECIPIENTES DE COZEDURA QUEIMADORES DE GÁS Manípulos de comando dos QUEIMADORES A GÁS Vela para acender os QUEIMADORES A GÁS DISPOSITIVO DE SEGURANÇA

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas. ! Este aparato puede ser instalado y funcionar sólo en lugares ventilados permanentemente, de acuerdo a las prescripciones de las Normas Nacionales en vigencia. Deben ser observados los siguentes requisitos: • El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador que entre automáticamente en funcionamiento cada vez que se enciende el aparato.

Para una correcta instalación de la encimera se deben observar las siguientes precauciones: • Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 200 mm., como mínimo, del borde de la misma. • Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm (ver la figura). • Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la superficie de trabajo, de 420 mm. (ver la figura). Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la superficie 600mm min. de trabajo de 700 mm. 420mm min.

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

(sótanos, etc.) Es conveniente conservar en el ambiente sólo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de llevarla a temperaturas superiores a 50°C.

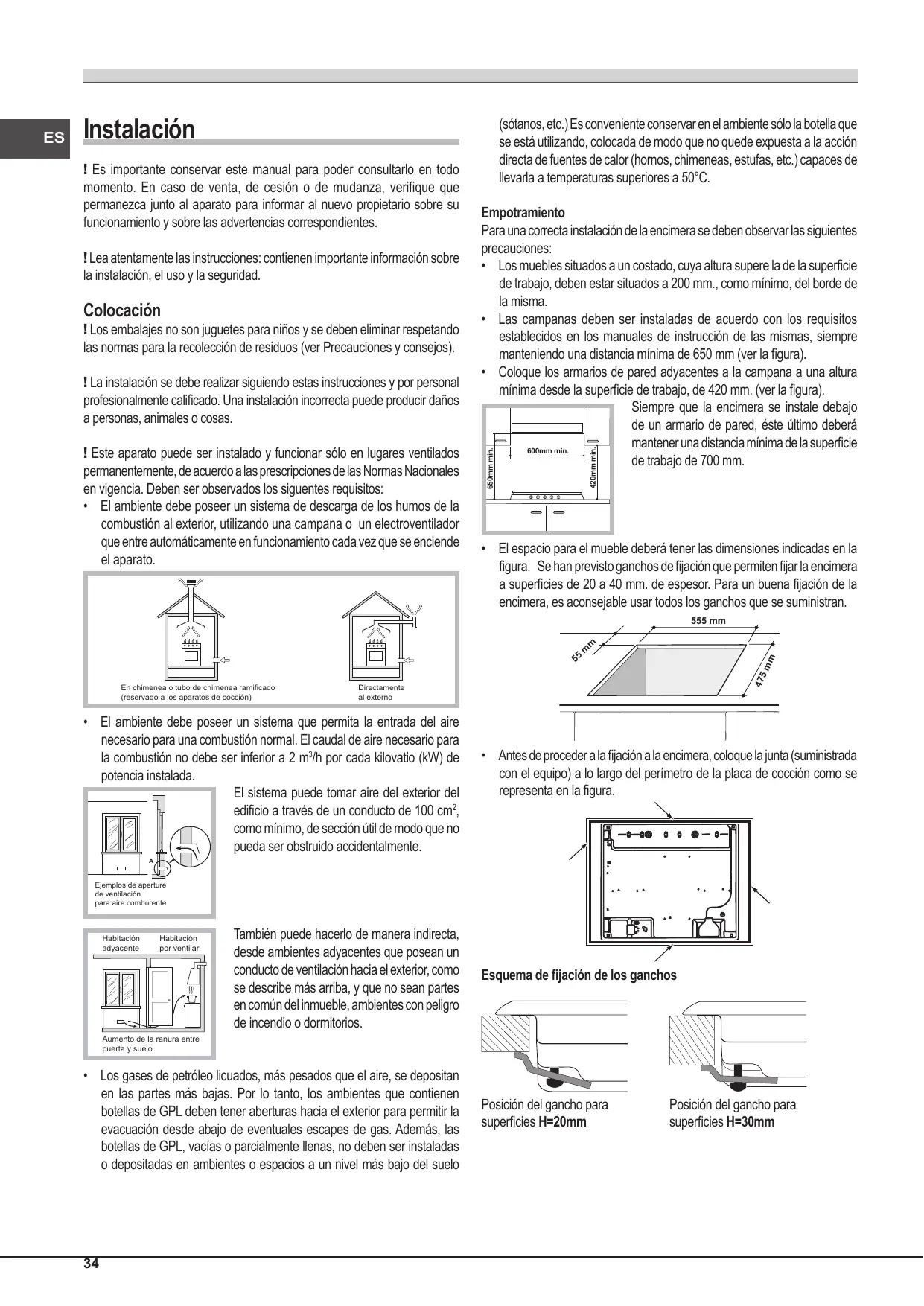

• El espacio para el mueble deberá tener las dimensiones indicadas en la figura. Se han previsto ganchos de fijación que permiten fijar la encimera a superficies de 20 a 40 mm. de espesor. Para un buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

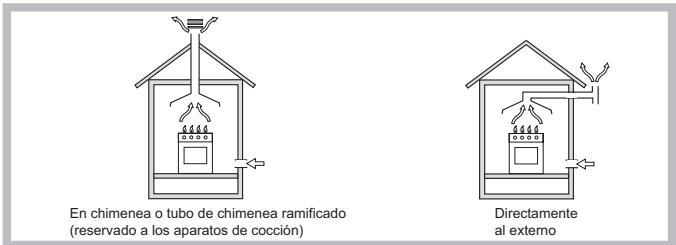

En chimenea o tubo de chimenea ramificado

(reservado a los aparatos de cocción)

ES Directamente al externo

• El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2 m3/h por cada kilovatio (kW) de potencia instalada.

El sistema puede tomar aire del exterior del edificio a través de un conducto de 100 cm2, como mínimo, de sección útil de modo que no pueda ser obstruido accidentalmente.

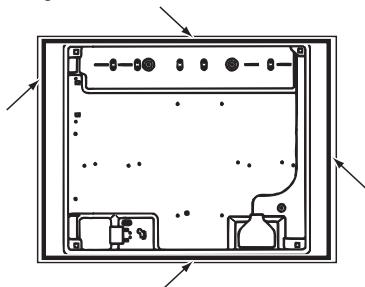

• Antes de proceder a la fijación a la encimera, coloque la junta (suministrada con el equipo) a lo largo del perímetro de la placa de cocción como se representa en la figura.

A Ejemplos de aperture de ventilación para aire comburente

Habitación adyacente

Habitación por ventilar

También puede hacerlo de manera indirecta, desde ambientes adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes en común del inmueble, ambientes con peligro de incendio o dormitorios.

Esquema de fijación de los ganchos

Aumento de la ranura entre puerta y suelo

• Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo del suelo

Posición del gancho para superficies H=20mm

Posición del gancho para superficies H=30mm

Posición del gancho para superficies H=40mm

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley; • la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características; • la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características; • la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! Use los ganchos contenidos en el “paquete de accesorios”

! El cable no debe sufrir pliegues ni compresiones.

• Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera.

! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

! Es posible instalar la encimera sólo sobre hornos empotrados dotados de ventilación.

Las encimeras que poseen cable de alimentación tripolar, se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

La conexión del aparato a la tubería se deberá efectuar de acuerdo a lo prescripto por las Normas Nacionales vigentes, sólo después de haber verificado que el mismo está regulado para el tipo de gas con el cual será alimentado G31-37mbar o G30-30mbar (gas líquido).

! Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla 1 “Características de los quemadores e inyectores”. Conexión con tubo rígido (cobre o acero) ! La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato. En el tubo de alimentación del aparato se encuentra una unión en “L” orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato). La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado. ! Utilice exclusivamente tubos y juntas estancas conformes a la Normas Nacionales en vigencia. Control de la estanqueidad ! Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama. Adaptación a G30 gas ! Esta operación la debe efectuar un técnico autorizado por el fabricante. ! Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.

! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.

PLACA DE CARACTERÍSTICAS Conexiones eléctricas

ver placa de características

Este aparato es conforme con las siguientes Normas Comunitarias: - 2006/95/CE del 12/12/06 (Baja Tensión) y posteriores modificaciones - 2004/108/CE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones. - 2012/19/UE y posteriores modificaciones successives.

Reglamento (UE) nº 66/2014, por el que se aplica la Directiva 2009/125/CE.

Reglamento EN 30-2-1

Características de los quemadores e inyectores

Potencia térmica kW (p.c.s.*)

ES Regulación de aire principal de los quemadores G31

Regulación de aire principal de los quemadores G30

Presiones de suministro

Puesta en funcionamiento y uso

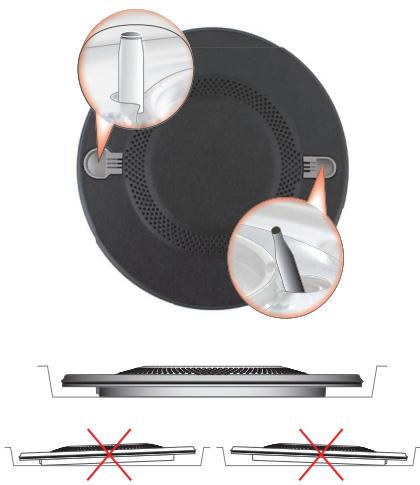

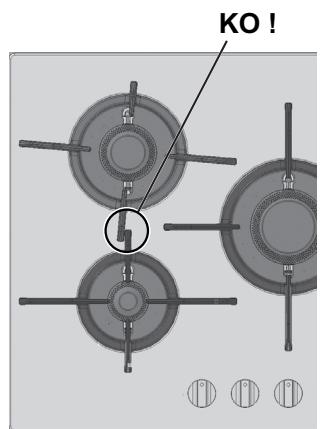

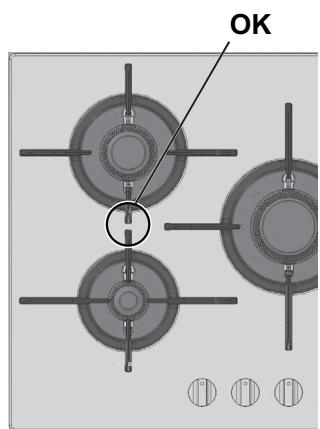

La colocación correcta del FTGH brucitore

! En cada mando está indicada la posición del quemador a gas correspondiente.

Quemadores a gas El quemador elegido se puede regular con el mando correspondiente de la siguiente manera: ●

Para encender uno de los mecheros, acercar al mismo una llama o un encendedor, apretar a fondo y girar el botón correspondiente en sentido antihorario hasta la posición de máxima potencia.Es necesario mantener apretado el botón durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene encendida la llama automáticamente.

Algunos modelos están dotados de encendido integrado dentro del botón, en este caso existe el encendedor. Para encender el mechero elegido es suficiente primero apretar a fondo el botón correspondiente, luego girarlo en sentido antihorario hasta la posición de máxima potencia, manteniéndolo apretado hasta que se produzca el encendido. ! Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo. Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo “●”).

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• utilice recipientes adecuados para cada quemador (ver la tabla) con el fin de evitar que las llamas sobresalgan por el fondo de los recipientes. • utilice siempre recipientes con el fondo plano y con tapa. • cuando se produce la ebullición, gire el mando hasta la posición de mínimo. Quemador

Ø Diámetro Recipientes(cm)

Para identificar el tipo de quemador ver los diseños presentes en el párrafo

“Características de los quemadores y boquillas”. ! Evite que las ollas sobresalgan de los bordes de la encimera durante el uso.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

• Este aparato se refiere a un aparato empotrable de clase 3.

• Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verifique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la “Colocación”. • Las instrucciones son válidas sólo para los países de destino, cuyos símbolos figuran en el manual y en la placa de características. • El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda. • El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas. • No toque la máquina descalzo o con las manos y pies mojados o húmedos. • El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales. • Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno. • No obstruya las aberturas de ventilación y de eliminación del calor. • Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato. • No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe. • No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica. • En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia). • Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.

• No utilice ollas inestables o deformadas.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato. • Evitar que los niños jueguen con el aparato. • El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

• El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos

(que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Es además importante secar los posibles derrames de agua.

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/UE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medioambiente

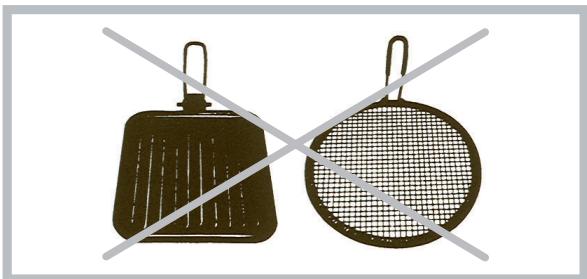

! No utilice difusores, tostadores de pan o parrillas para carne de acero inoxidable sobre los mecheros a gas.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

! Esta operación la debe efectuar un técnico autorizado por el fabricante.

• Cocine los alimentos en ollas o sartenes cerrados con tapas que ajusten bien y usen la menor cantidad de agua posible. Cocinar sin la tapa, aumentará enormemente el consumo de energía.

• Utilice ollas y sartenes completamente planos. • Si usted está cocinando algo que toma mucho tiempo, vale la pena usar una olla a presión, que es dos veces más rápido y ahorra un tercio de la energía.

Anomalías y soluciones

Mantenimiento y cuidados

El quemador no se enciende o la llama no es uniforme.

Controle si: • Los orificios de salida de gas del quemador están obstruidos. • Se han colocado correctamente todas las partes móviles que componen el quemador. • Hay corriente de aire en las cercanías de la encimera.

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

! Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva: pueden rayar irremediablemente la superficie.

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. • Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina. • Los elementos móviles de los quemadores se lavan frecuentemente con agua caliente y detergente tratando siempre de eliminar las incrustaciones. Las tapas de los quemadores no se deben colocar en el lavavajillas para evitar la opacificación de la parte de aluminio. • En las encimeras que poseen encendido automático, es necesario realizar frecuentemente una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo electrónico y verificar que los orificios de salida del gas no estén obstruidos. • Antes de preparar los elementos, la superficie de cocción se limpiará bien con un trapo húmedo para quitar el polvo o restos de comidas anteriores. La superficie se limpiará a menudo con agua tibia y detergente suave.

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verifique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

La llama no permanece encendida en los modelos con seguridad.

Controle si: • No ha presionado a fondo el mando. • No ha mantenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad. • Están obstruidos los orificios de salida del gas a la altura del dispositivo de seguridad. El quemador en posición de mínimo no permanece encendido. Controle si: • Están obstruidos los orificios de salida del gas. • Hay corriente de aire en las cercanías de la encimera. • La regulación del mínimo es correcta. Los recipientes no permanecen estables. Controle si: • El fondo del recipiente es perfectamente plano. • El recipiente está centrado en el quemador o en la placa eléctrica. • Las parrillas fueron invertidas.

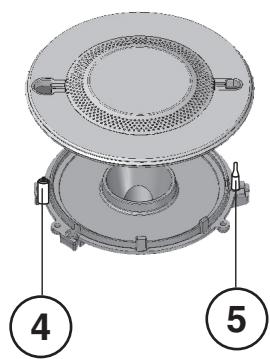

• Limpieza del quemador FTGH

Presiones de suministro
