PP Q40 TC SF - Cuisinière SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à induction
Caractéristiques techniques principales	4 zones de cuisson, commandes tactiles, affichage digital
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	60 cm (largeur) x 51 cm (profondeur) x 5 cm (hauteur)
Poids	10 kg
Compatibilités	Compatible avec les ustensiles de cuisson à induction
Fonctions principales	Minuteur, détection de casserole, sécurité enfant
Entretien et nettoyage	Surface en vitrocéramique, nettoyage avec un chiffon humide et des produits non abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Système de coupure automatique, protection contre la surchauffe
Informations générales utiles	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - PP Q40 TC SF SCHOLTES

Comment régler la température du SCHOLTES PP Q40 TC SF ?

Pour régler la température, tournez le bouton de réglage situé sur le panneau de commande jusqu'à atteindre la température souhaitée. Assurez-vous que l'appareil est allumé.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une prise fonctionnelle et que le disjoncteur n'est pas déclenché. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment nettoyer l'intérieur du SCHOLTES PP Q40 TC SF ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et un mélange d'eau et de liquide vaisselle pour nettoyer l'intérieur. Évitez les produits abrasifs.

Pourquoi y a-t-il une odeur de brûlé lors de la première utilisation ?

Il est normal de ressentir une légère odeur lors de la première utilisation en raison de la chaleur des composants. Cela devrait disparaître après quelques utilisations.

Comment résoudre un problème de surchauffe ?

Assurez-vous que les grilles de ventilation ne sont pas obstruées. Si l'appareil continue de surchauffer, débranchez-le et contactez le service après-vente.

Les voyants lumineux clignotent, que faire ?

Un clignotement des voyants peut indiquer un problème. Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les instructions fournies.

Est-il possible d'utiliser des accessoires non fournis avec l'appareil ?

Il est recommandé d'utiliser uniquement des accessoires fournis ou recommandés par le fabricant pour garantir la sécurité et le bon fonctionnement de l'appareil.

Comment effectuer un entretien régulier sur le SCHOLTES PP Q40 TC SF ?

Pour un entretien régulier, nettoyez l'extérieur et l'intérieur de l'appareil, vérifiez les filtres et assurez-vous que les grilles de ventilation sont dégagées.

Que faire si la fonction de minuterie ne fonctionne pas ?

Vérifiez que vous avez correctement réglé la minuterie. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant quelques minutes.

Où puis-je trouver des pièces de rechange pour le SCHOLTES PP Q40 TC SF ?

Les pièces de rechange peuvent être commandées directement auprès du service client de SCHOLTES ou via des revendeurs agréés.

MODE D'EMPLOI PP Q40 TC SF SCHOLTES

Raccordement électrique

Raccordement gaz

Plaquette signalétique

\section*{Caracteristiques des brûleurs et des injecteurs}

Description de l'appareil, 34

Vue d'ensemble

Mise en marche et utilisation, 35

Conseils pratiques pour l'utilisation des brûleurs

BQ 50TC

BQ 40DCDR

BQ 40TC

BQ 40TC/CS

BQ 40DCDR/CS

PPF Q40TC

PPF Q40DCDR

PP Q40DCDR

PPF Q40TC BNV

PP Q40 TC SF

Précautions et conseils, 36

Sécurité générale

Mise au rebut

Nettoyage et entretien, 37

Mise hors tension

Nettoyage de l'appareil

Entretien robinets gaz

Anomalies et remèdes, 38

! Conserve ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Les apparêls régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Catégorie II2E+3+ pour la France;
• gaz Naturel Catégorie II2E+3+ pour la Belgique;
• gaz Naturel Catégorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoique simples, sont délices et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectue conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquifiés situées à l'intérieur des batiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut cause des dommages à des personnes, des animaux ou des biens.

! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.
• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
• Pour le Luxembourg selon les Normes Nationales en vigueur.
• Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

En cas de chiméne ou conduit de fume remifié (réservé aux approeils de cuisson)

Directement à l'externe

• La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre

automatiquement en fonction des que I'on allume I'appareil.

• La piece doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas été inférieur à 2 m3/h par kW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du batiment au moyen d'un conduit d'au moins100 cm2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas'être des parties communes du bâtiment, des chambris à coucher ou des locaux à risque d'accendie.

• (Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étes en train d'utiliser, placée de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, yeux de bois, poèles etc.) qui peuvent atteindre des températures dépassant 50^ .

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas cette du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes:

• Les meubles jouxtant la table, dont la hauteur dépasse cette du plan de cuisson, doivent être placés à au moins 50mm du bord du plan.
• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.

• Les éléments hauts jouxtant la hotte doivent être placés à au moins 540 mm de distance du plan de travail (voir figure). En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure)

Installation des plans de cuisson à poser

Il faudra veiller à prendre toutes les précautions nécessaires afin de garantir une installation conforme aux normes en vigueur concernant la prévention des accidents pour le branchement électrique et le raccordement gaz. Afin de garantir le parfait fonctionnement de l'appareil encastré dans un meuble, il est indispensable de respecter les distances minimales indiquées à la fig.1. En outre, les surfaces adjacentes et la paroi arrière doivent être en mesure de résister à une surchauffe de 65^ .

Fig.1

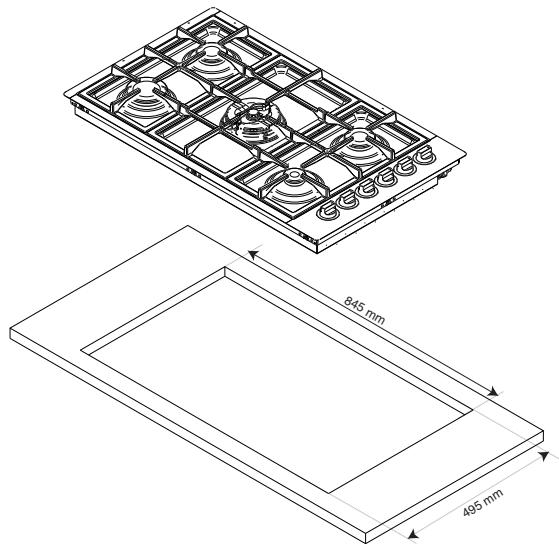

Fixation au meuble

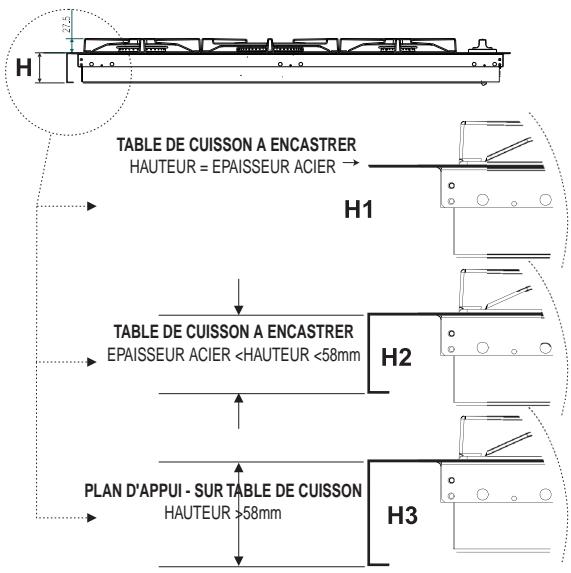

Il existe trois familles d'appareils selon le type d'installation :

1- Tables à encastrer (Classe 3) pour type d'installation au ras du plan (voir figure 2 détaill H1); dans ce cas il faut prévoir une découvert du plan ayant des dimensions correspondant à

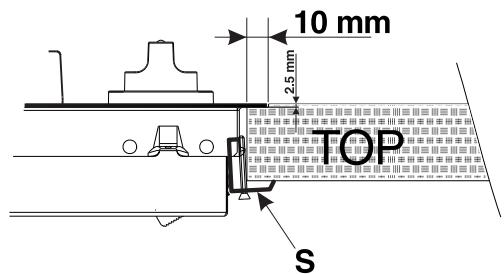

Fig.2

l'encombrement hors tout de la table, moins 1 cm de chaque côté, pour garantir 1cm d'appui de la table sur le plan de travail; pour pouvoir enfin encastrer la table au ras du plan, il faut abaiser la zone tout autour de la dette (voir figure 4a) pour pouvoir y logger tant le bord de la table que le joint place sous ce bord.

Avant de procéder à la fixation de la table sur le plan de travail, positionné le joint (fourni) sur tout le pourtour de la table comme illustré figure 4a. Pour fixer les tables au meuble, servez-vous des équérres fournies comme illustré (voir détaill S figure 3).

2- Tables de cuisson à encastrer (Classe 3) dont le bord a moins de 58mm de haut (voir figure 2 détail H2); en cas d'installation sur un plan de travail, il faut prévoir une découvert suffisamment grande

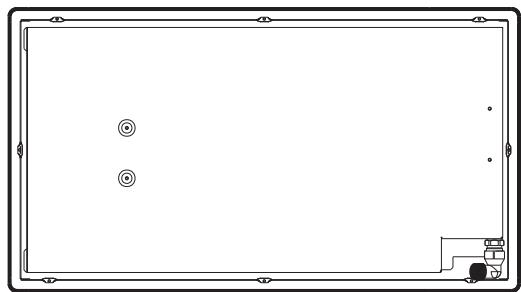

Fig.3

POUR LES MOD: PPF Q

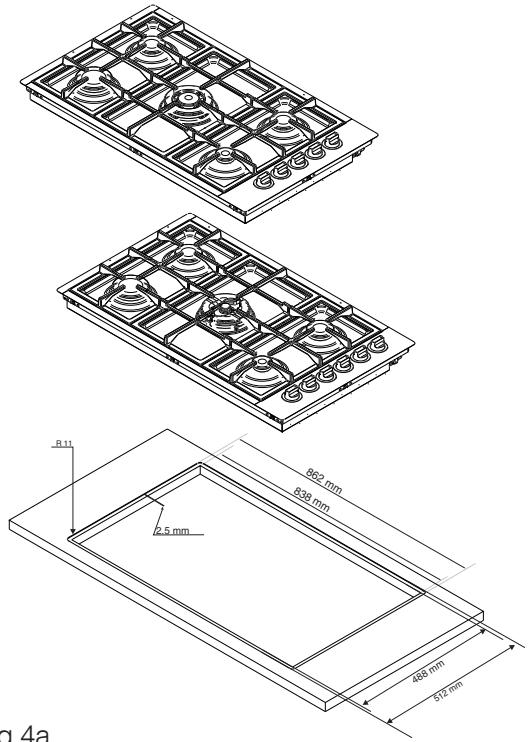

Fig.4a

pour pouvoir y loger la boîte inférieure de la table de cuisson, veillez à laisser entre cette dernière et le plan en bois au moins 1 cm de vide sur tout le pourtour (le dessous de la boîte peut toucher). Pour la fixation des appareils, voir instructions fournies au point 1 ou consulter la notice d'instructions supplémentaire en cas d'applications spéciales.

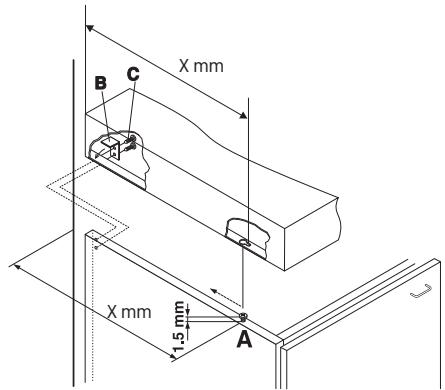

3- Tables de cuisson à poser (Classe 1) dont le bord a plus de 58mm de haut (voir figure 2 détaill H3); dans ce cas, la boîte inférieure de la table ne dépasse pas du bord de cette dernière même en cas de pose sur un plan de travail, il suffit dans ce cas de prévoir les trous pour le passage du tuyau d'alimentation du gaz et du cordon électrique. Pour la fixation des tables, procédez comme suit (fig. 5):

• vissez au meuble les 2 vis "A" (fournies), veillez au respect des distances indiquées figure 6 et laissez les têtes de vis dépasser du bois de 1,5 mm;
• accrochez la table aux 2 vis "A" et poussez-la vers l'arrière;
• fixez la partie arrête au meuble à l'aide des 2 équcherres "B" et des quatre vis "C" fournies avec l'appareil.

N.B.: pour simplifier les opérations d'intervention, il faut que la zone sous la table de cuisson soit parfaitement accessible une fois l'installation terminée (pas de modules fermés).

POUR LES MOD: PP Q
Fig.4b

Fig.5

N.B.: Il faut installer sous la table de cuisson un panneau en bois comme isolation, place à au moins 20mm de distance du fond de la table de cuisson. Cette cloison doit être amovible pour permettre toute opération d'entretien sous la zone de cuisson

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être découvert de paroi arrêté. Il est conseilé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 × 560 mm (voir figures).

! La table ne peut être installée qu'au-dessus de fours encastrables équipés de ventilation de refroidissement.

Raccordementélectrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatively à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du cable d'alimentation au réseau électricque Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, enaucun point, des températures dépassant de 50^ la température ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;

• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;

• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

! Àprouss installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles
! Le cable ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôle périodiquement et ne peut être remplaceé que par un technicien agrée (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

Raccordement gaz

Pour la France

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien régé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".

Pour la Belgique - le Luxembourg - la Hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, et I2L pour la Hollandie, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filtage conique mâle avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont I'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoire remplaçer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filétés

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, ils ne depassent pas 2000mm de long. Ares raccordement, assurez-vous que le tuyau metallique flexible ne touche pas a des parties mobiles et n'est pas ecrase.

! N'utilise que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").
3. remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. en fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Àpres-vente.

Remplacement des injecteurs sur le brûleur "deux flames" indépendantes :

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir figure) ;

• dévissez les injecteurs à l'aide d'une cléf en tube de 7 mm. Le brûleur interieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
• remontez les différentes parties en effectuant les opérations dans le sens inverse.
• Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

• Réglage de minima (pour la France et la Belgique)

• Placez le robinet sur la position de minima;

• Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obtienez une petite flâme régulière;
• Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.
• En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains apparciels, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.
• ÀpRES avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.

! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.

! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE
Raccordements éllectriques	voir plaquette signalétique
CE	Cet apparéil est conforme aux Directives Communautaires suivantes: - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/1204 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2002/96/CEE et modifications successives.

Caracteristiques des brûleurs et des injecteurs

Tableau 1

BRULEUR	Diamètre brûleur(mm)	Puisance thermiquekW (H.s.*)		By-pass1/100(mm)	Injecteur1/100(mm)	Débit*g/h		Injecteur1/100(mm)	Débit *I/h
		Nom.	Red.			G30	G31		G20	G25
D. Triple couronne	130	3.25	1.3	57	91	236	232	124	309	360
C. Rapide	100	3.00	0.7	40	86	218	214	116	286	332
B. Demi-rapide	75	1.65	0.4	30	64	120	118	96	157	183
A. Auxiliaire	55	1.00	0.4	30	50	73	71	71	95	110
I. Deux flumes (DC-DR interieur)	30	0.90	0.4	30	44	65	64	70	86	100
I. Deux flumes (DC-DR extérieur)	130	4.10	1.3	57	70	298	293	110	390	454
Pression de alimentation						28-30	37		20	25

• A 15°C et 1013 mbar-gaz sec
  Propane P.C.S. = 50,37 MJ/kg
  Butane P.C.S. = 49,47 MJ/kg
  Naturel G20 P.C.S. = 37,78 MJ/m³
  Naturel G25 P.C.S. = 32,49 MJ/m³

! La table ne peut être installée qu'au-dessus de jours encastrés équipés de ventilation de refroidissement.

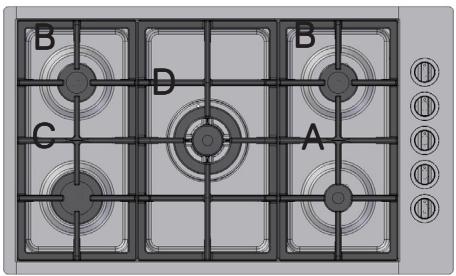

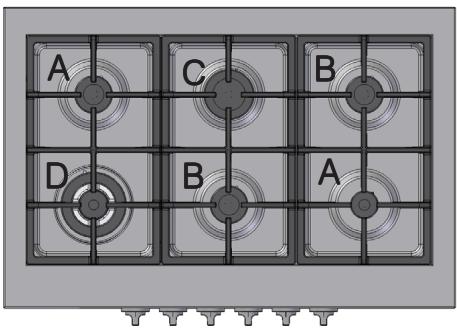

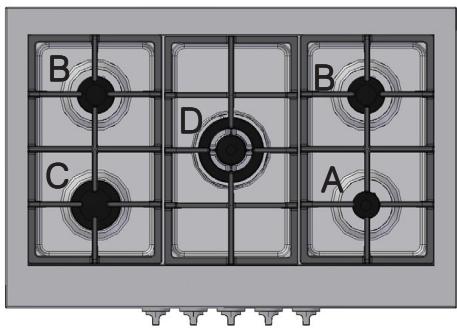

BQ 40TC

PPF Q40TC BNV

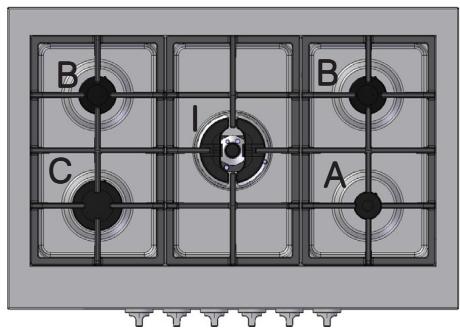

BQ 40TC/CS

PPF Q40TC/CS

PP Q40 TC SF

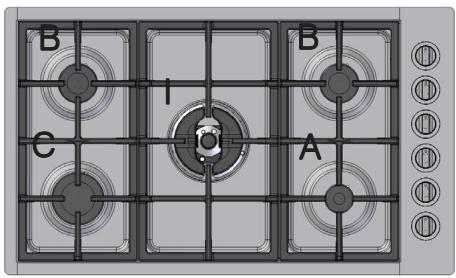

BQ40DCDR

BQ 40DCDR/CS

PPF Q40DCDR

BQ 50TC

Vue d'ensemble

• Brûleurs gaz ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le moyen au diamètre de votre casserole.
• Manettes de commande des brûleurs gaz pour le réglage de la flamme ou de la puissance.

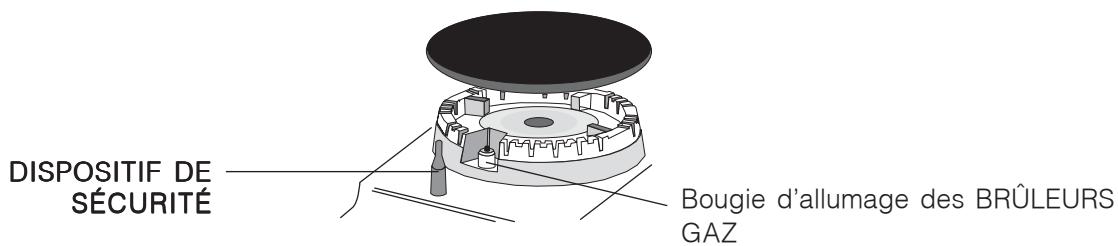

• La bougie d'allumage des brûleurs gaz permet l'allumage automatique du brûleur sélectionné.
• Dispositif de sécurité en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

! La position du brûleur gaz ou de la plaque électrique correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

0 Eteint
Maximum
Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! Un brûleur avec deux flames indipéntantes équipe certains modèles. Pour allumer ce brûleur, il faut d'abord tourner le bouton jusqu'àu symbole ★ puis appuyer à fond pendant 6 secondes de suite pour faire chauffer le dispositif qui garde la flamme allumée automatiquement.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole "0".

Le brûleur à "deux flames indépendantes

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximum permet d'obtenir une puissance élevé qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double annexe de flâme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, rundout si vous utilisez les deux brûleurs à leur réglage minimum.

Pour une utilisation optime du foyer double flamme, ne réglez jamais, simultanément, la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale.

Vou puez utilisez des cassetoles de toute dimension, pour les plus petites n'allumez que le brûleur interieur.

Chaque couronne composant le brûleur "deux flammes indépendantes" a sa propre manette de commande :

la manette caractérisée par le symbole © contrôle

l'anneau extérieur ;

la manette caractérisée par le symbole (●) contrôle l'anneau interieur ;

Pour allumer l'anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum. Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette.

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour le réglage du brûleurCHOsi, servez-vous de la manette correspondante, comme suit:

0 Eteint

Maximum

Minimum

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “0”.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtaining un excellent rendement, n'oubliez pas :

• d'utiliser des recipiens appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• de plusieurs utiliser des cassetoles à fond plat et avec couvercle.
• de tourner la manette dans la position minimum au moment de l'ébullition.

Brûleur à gaz	Ø Diamètre Casseroles (cm)
A.Auxiliaire	6 – 14
B.Semi-rapide	15 – 20
C.Rapide	21 – 26
D.Triple couronne	24 - 26
I.Double couronne DC-DR (interne)	10 - 14
I.Double couronne DC-DR (externe)	24 - 28

En l'absence de courant électrique, il est possible d'allumer le brûleur avec une allumette tout en mettant la manette sur la grade flamme.

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond sur la manette correspondante et tournez-la dans le sens contraire des aiguilles d'une montre jusqu'à la position: puissance maximum.

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe:
  -Classe 1: tous les modèles dont le bord a 58mm de haut ou davantage (voir page suivante, fig.2 détaill H3).
  -Classe 3: tous les modèles dont le bord a moins de 58mm de haut (voir page suivante, fig.2 détails H1 et H2).
• Pour bien fonctionner, les apparèils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adults conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chauffage d'une piece) estIMPROPE et donc dangereux.Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impROPE ou errone.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés
• Contrôlez toujours que les manettes sont bien dans la position "0" quand l'appareil n'est pas utilisé.
• Ne tirez surtout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEbranché la fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).

• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.

• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

• Ne laïsez pas la plaque électrique allumée sans casserole dessus.
• N'utilisez pas de casseroles instables ou déformées.
• Essuyez tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir.
• Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accès à la zone de cuisson vitrocéramique (s'il y en a une), pendant et tout de suite après son fonctionnement, car elle reste chaude pendant au moins une demi-heure encore après son extinction;
• Faites appel aux centres de service après-vente agréés par le fabricant en cas de cassure de la surface vitrocéramique.
• Débranchez l'appareil de la ligne électrique en cas de cassure de la zone vitrocéramique;
• S'assurer que les enfants ne jouent pas avec l'appareil.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage: conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur apparéil usage à un service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel apparéil similaire.

Tous les principaux fabricants d'appareils menagers travaillent activement dans la création et la gestion de systèmes de collecte et d'enlèvement des appareils usages.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passes une éponge humide sur la surface et sechez avec du papier essuie-tout.
• Les parties démontables des brûleurs doivent être lavées frequently à l'eau chaude avec du détergent en eliminant soigneusement toute incrustation.
• Dans le cas de tables équipées d'allumage automatique, nettoyez fraisment et soigneusement l'extrémité des disposits d'allumage électronique instantané et vérifie que les orifices de sortie du gaz ne sont pas bouchés.
• Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de déterments agressifs (contenant du phosphore). Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuee par un technicien agreee par le fabricant.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-venture, voyons Ensemble que faire. Vérifiéz avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Anomalies

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Les cassetoles sont instables.

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.

• il y a des courants d'air dans les environs du plan de cuisson

• vous avez bien appuyé à fond sur la manette.

• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.

• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

• les orifices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d'air dans les environs du plan de cuisson
  les minima n'ont pas bien ete regles.

• le fond de la casserole est parfaitement plat

• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard eté inversée.

Si, malgré tous ces contrôles, votre apparéil ne fonctionne toujours pas et l'inconvénient persististe, faites appel à notre station technique. Indiquez-lui :

• le modele de votre apparéil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signaletique apposée sur votre apparéil et/ou sur son emballage.

! Ne faites jamais appel à des techniciens non agrés et refusez toujours l'installation de pieces détachées non originales.

Italiano, 1

English, 14

Français, 26

Deutsch, 39

Nederlands,51

Espanol,63

Inhaltsverzeichnis

Installation, 40-45

Aufstellung

Elektroanschluss

Antes de effetuar la connexion verifie que:

Interrumpir la corriente électrique
