MANUALE UTENTE PP Q40 TC SF SCHOLTES

Collegamento elettrico

Collegamento gas

Targhetto caratteristiche

Caretteristiche dei brucitori ed ugelli

Descrizione dell'apparecchio, 8

Vista d'insieme

Avvioeutilizzato,9

Consigli pratici per l'uso dei bruciatori

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

BQ 50TC

BQ 40DCDR

BQ 40TC

BQ 40TC/CS

BQ 40DCDR/CS

PPF Q40TC

PPF Q40DCDR

PP Q40DCDR

PPF Q40TC BNV

PP Q40 TC SF

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie erimedi, 12

Assistenza attiva 7 giorni su 7

! è importante conservare quello libretto per poterlo consultare in anni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.
! Questo appearecchio più essere installato e funzionare solo in locali permanenteventilati seconde le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizazotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

In camino o in canna fumaria ramificata (riservata agli appareche di cottura)

Direttamer all'esterno

Esempi di aperture di
ventilazione
per l'aria comburette

Maggiorazione della fessura
fra porta e pavimento

• Il locale deve prevedere unsystema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione nondeve essere inferiore a 2m^3 /h per kW di potenza installata.

Ilsystemapuoessererealizzatoprelevando direttamente l'ariadall'esterno dell'edificiotramite uncondotto di almeno 100~cm^2 disezione utile e tale che non possaesseaccidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.
- I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere l'évacuatione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tener nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calorie (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Incasso

I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superiQLa del piano di lavoro. Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a bianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 50~mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una

distanza minima di 700 mm.

• Posizione are i pensili adiacenti alla cappa ad un'altezza minima dal top di 540 mm (vedi figura).

Allorchè il piano di cottura venga installato quello un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura).

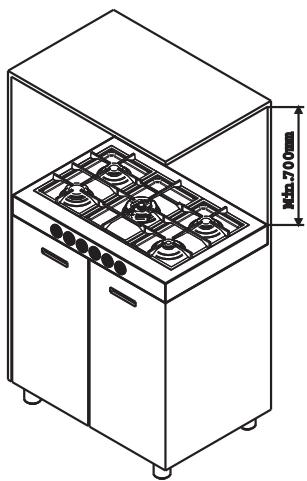

Installazione dei piani da appoggio

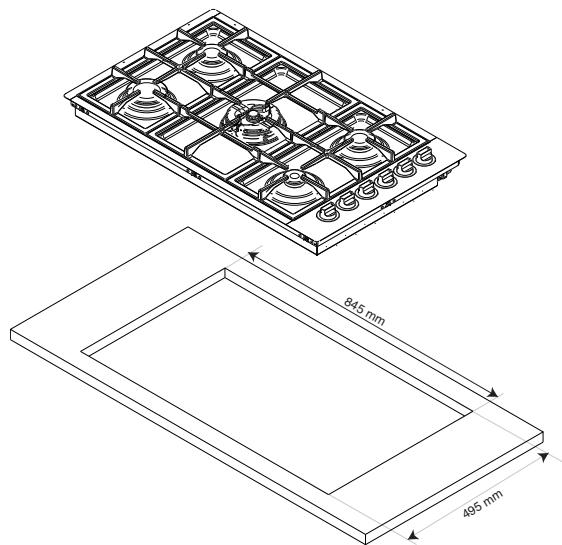

È necessario prendere le opportune precauzioni al fine di assicurare una installatione rispondente alle norme antinfortunistiche in vigore (CEI-UNI-CIG) per l'allacciamento elettrico e gas. Per il buon funzionamento dei piani di cottura da appoggio installati nei mobili devono essere rispetto le distance minime indicate in fig.1. Inoltre, le superfici adiacenti e la parete posteriori devono essere idonee per resistere ad una sovrattemperatura di 65^ .

Fig.1

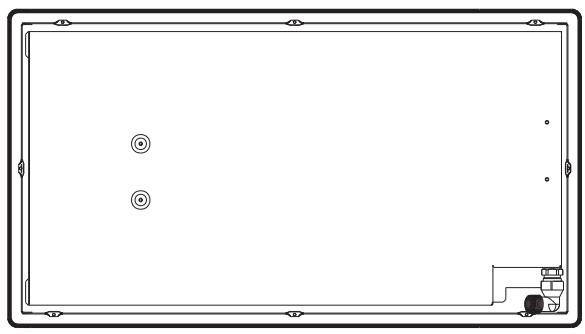

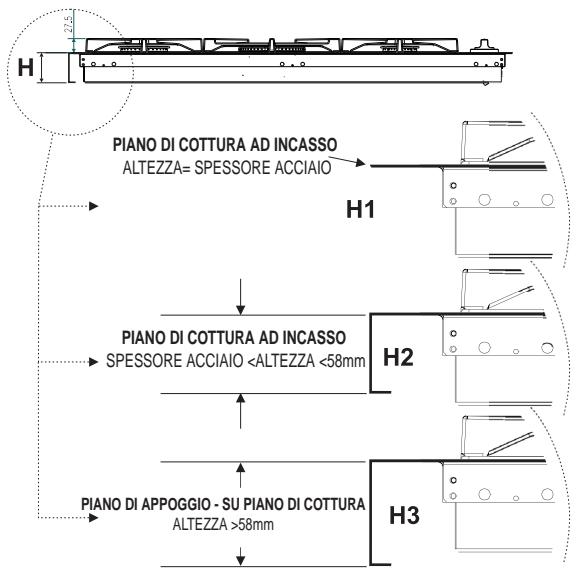

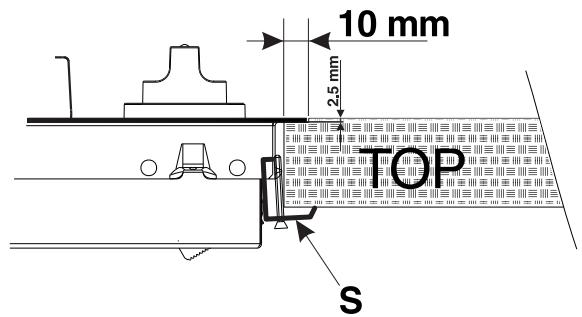

Fissaggio al mobile

Esistono tre differenti famiglie di appearecchi in relazione alla tipologia di installmente:

Fig.2

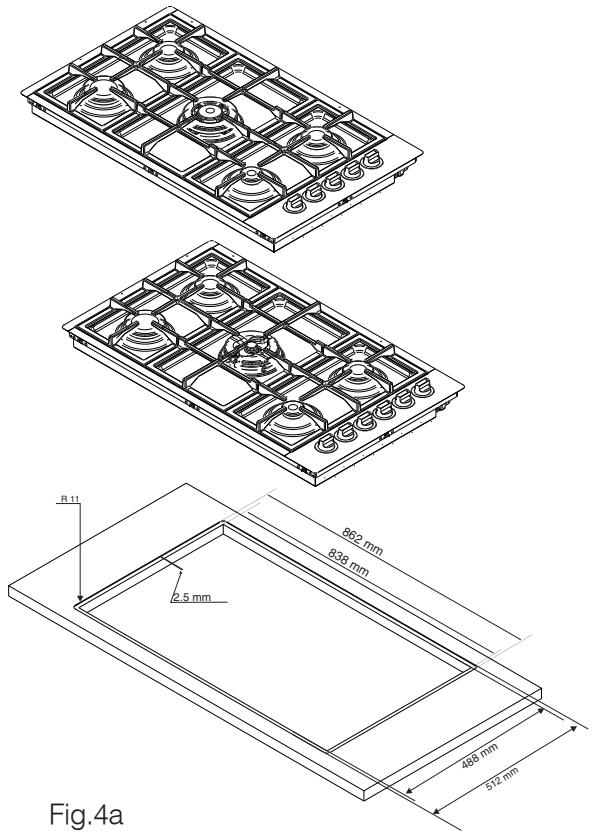

1-Piani da incasso (Classe 3) di tipo a filo (vedi figura 2 dettaglio H1); in quello caso per l'in installatione è necessario prevedere un foro sul top di dimensioni parl all'ingombro perimetrale del piano, diminuite di 1 cm per lato, in modo da garantire 1 cm di appoggio del piano sul top ; per ottenerere poi l'incasso di tipo a filo sare necessario ricavare un ulteriore abbassamento sullo stesso perimento di appoggio (vedi figura 4a), in modo da consentire l'alloggiamento sia del bordo del piano che della guarnizione posta sotto lo stesso bordo. Prima di procedere al fissaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano, come rappresentato in figura 4b Per fissare i piani al mobile sono previste delle squadrette da montare come illustrato nel dettaglio S (fig. 3).

2- Piani da incasso (Classe 3) con bordo inferiore ai 58mm (vedi figura 2 dettaglio H2); per l'installazione, sull'eventuale topostoizzato il piano, è necessario praticare un fornso sufficientemente grande da poter alloggiare l'intera cassetta inferiore del piano di cottura, con l'accortezza che tra quest'ultima ed il top in legno, vi sia almeno 1cm di aria su tutto il perimetro (la parte dello della cassetta cui essere anche a fatto). Per il fissaggio delgli apparecchi vedi istruzioni di cui al punto 1 o eventuale foglio di istruzioni aggiuntivo nel caso di applicazioni particolari.

Fig.3

PER MOD: PPF Q
Fig.4a

3- Piani da appoggio (Classe 1) con bordo superiore a 58mm (vedi figura 2 dettaglio H3); in quello caso, la cassetta inferiore del piano non sporgeoltre il bordo dello stesso;anche nel caso di appoggio sopra un top,sarà sufficiente prevedere gli eventuali fori per il passaggio del tubo di alimentazione gas e del cavo elettrico.

Per il fissaggio dei piani eseguire le seguenti operazioni (fig. 5):

• avvitare al mobile 2 viti "A" (in dotazione) con le distance della parete posteriore indicate in figura 5, lasciando le teste delle viti sporgenti 1,5 mm dal legno;
• agganciare il piano alle 2 viti "A" e spinnerlo all'indietro;

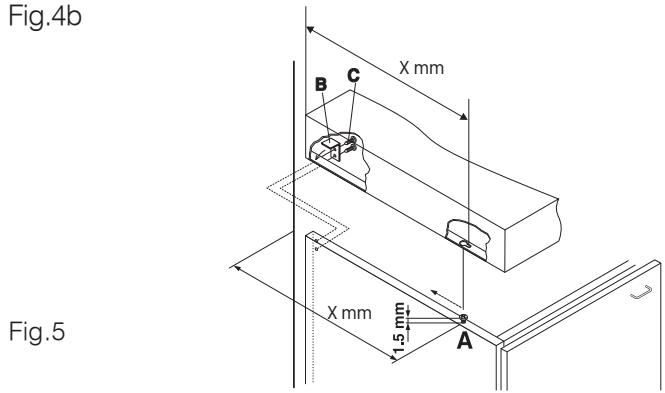

• fissarlo al mobile nella parte posteriore usinge le 2 squadrette "B" e le quattro viti "C" in dotazione.

N.B.: al fine di permettere una adeguata assistenza tecnica, è necessario prevedere che dopo l'installazione, la zona del piano sotto la cottura sia adeguatamente accessibile (no eventuali moduli chiusi).

PER MOD:PPQ

Fig.4b

NB:

Sotto il piano deve essere installato un pannello di legno come isolamento, posizionato ad una distance minima di 20 mm dall'involucro del piano. Tale parete deve essere asportabile in modo da renderere possibile un eventuale intervento di manutenzione sotto la zona cottura

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forn deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estrabilità del forn.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetto caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.
! Il cavo non delve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrè essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-EN 12864 e successivi aggiornamenti.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNICIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisporto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuatinge le seguenti

operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei brucitori ed ugelli").
3. rimontare le parti eseguendo all'inverso le operazioni.
4. al termine dell'operazione, sostuite la vecchia etichetta taratura con quale corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore a "doppie fiamme" independenti

1. togliere le griglie e sfilare i brucitori dalle loro sedi. Il bruciatore è composto da due parti分开e (vedi figure);

1. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (tab1).
2. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

3. Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell'aria primaria.

4. Regolazione minimi

5. Portare il rubinetto sulla posizione di minimo;
6. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
7. Verificare che ruotando rapidamente la manopola alla posizione di massimo a quella di minimo non si abbiano spegnimenti dei brucatori.
8. Negli appearecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con brucitori al minimo aumento la portata dei minimi stessi agenda sulla vite di regolazione.
9. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzato, reperibile presso i nostri Centri Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sua diversa (o variable) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

TARGHETTA CARATTERISTICHE

Cetegamonti etttriol

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. 2002/96/CE e successive modificazioni.

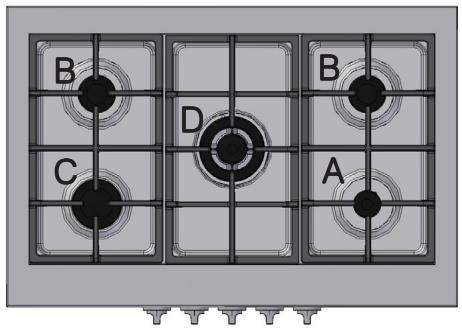

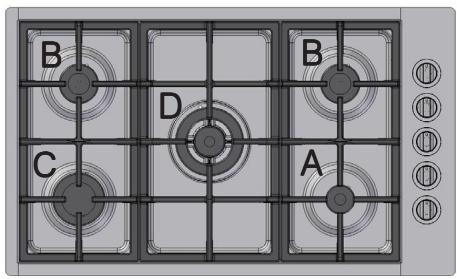

Caratteristiche dei bruciatori ed ugelli

Tabella 1

BRUCIATORE	Diametro (mm)	Potenza termica kW (H.s.*)		By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata * g/h		Ugello 1/100 (mm)	Portata * l/h G20
		Nomin.	Ridot.			G30	G31

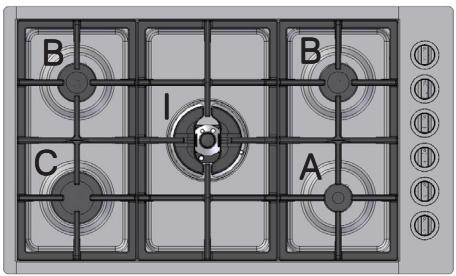

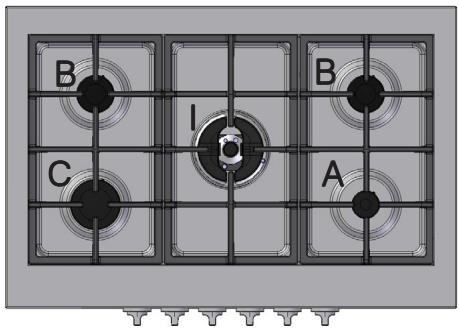

D. Tripla Corona	130	3.25	1.3	57	91	236	232	124	309
C. Rapido	100	3.00	0.7	40	86	218	214	116	286
B. Semirapido	75	1.65	0.4	30	64	120	118	96	157
A. Ausiliario	55	1.0	0.4	30	50	73	71	71	95
I. Doppie fiamme (DC DR interno)	30	0.90	0.4	30	44	65	64	70	86
I. Doppie fiamme (DC DR Esterno)	130	4.10	1.3	57	70	298	293	110	390
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					28-30 20 35	37 25 45		20 17 25

• A 15°C e 1013 mbar-gas secco
  ** Propano P.C.S. = 50.37 MJ/Kg
  *** Butano P.C.S. = 49.47 MJ/Kg
  Naturale P.C.S. = 37.78 MJ/m³

! E' possibile installare il piano solo sopra forn incasso dotati di ventilazione di raffreddamento.

BQ 40TC
PPF Q40TC BNV
BQ 40TC/CS
PPF Q40TC/CS

PP Q40 TC SF

BQ40DCDR
BQ 40DCDR/CS

PPF Q40DCDR

Vista d'insieme

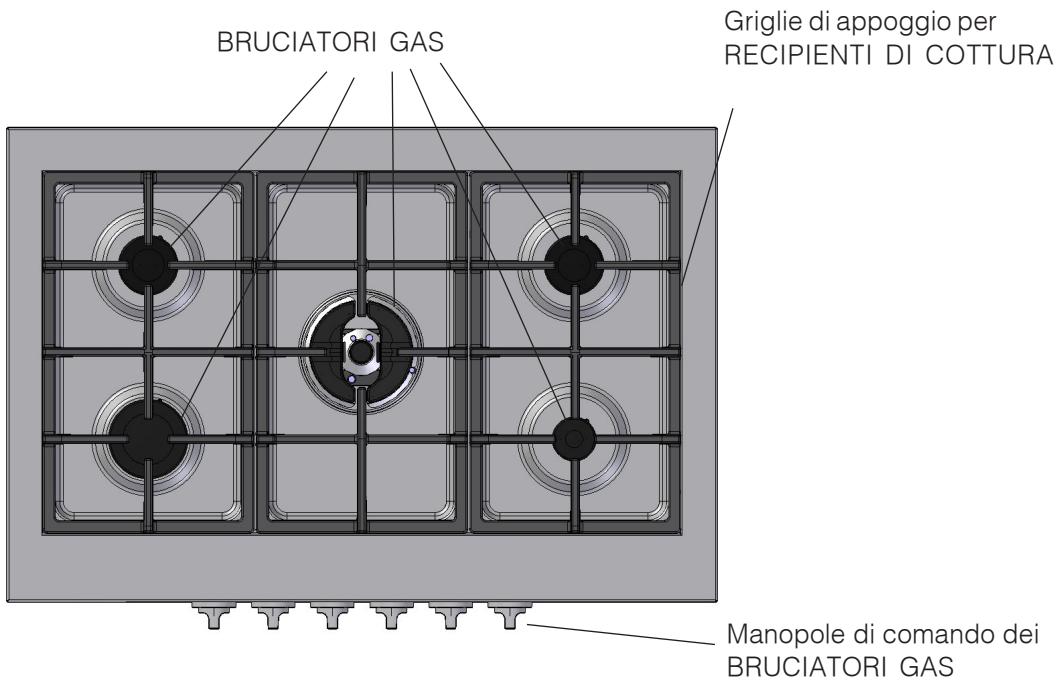

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
• Manopole di lavoro dei BRUCIATORI GAS per la regolazione della fiamma o della potenza.

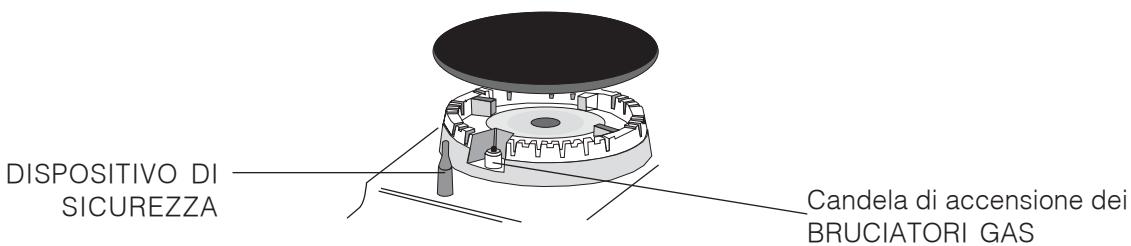

• Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA in caso di spegnimento occidentale della fiamma, interrompe l'uscita del gas.

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica corrispondente.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

0 Spento
Massimo
Minimo

Per accendere uno dei brucitori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario Maintainere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione. ! Alcuni modelli sono dotati di bruciatore a doppie fiamme indipendenti. In quello caso per accenderlo è sufficiente prima ruotare la manopola in corrispondenza del symbolo , poi premerla a fondo e mantenerla premuta per circa 6 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

! Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto. Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (corrispondente al significolo "0").

Il bruciatore a "doppie fiamme independenti":

Questo bruciatore a gas è formato da due fuochi concentrici, che possono funzionare insieme o in modo indipendente. L'utilizzo contemporaneo al massimo consente un' elevata potenza che riduce i tempi di cottura rispetto ai bruciatori tradizionali. La dopbia corona di fiamma, inoltre, rende più uniforme la distribuzione di calore sul fondo della pentola, in particolare utilizzato entrambi i bruciatori al minimo. Perutilizzare al meglio il bruciatore a dopbia fiamma, non regolare mai contemporaneamente la corona interna al minimo e quella esterna al massimo. Posso sono essere usati contentitori di tutte le dimensioni, in quello caso per piccoli recipienti accendete il solo bruciatore interno. Ogni singola

corona che compone il bruciatore a "doppie fiamme indipendenti" ha una sua manopola di lavoro:

la manopola individuata dal symbolo © controllinga la corona esterna;

la manopola individuata dal symbolo © controlla la corona interna.

Per accendere la corona desiderata premere a fondo e ruotare in senso antiorario fino alla posizione di massimo la manopola correspondente. Il bruciatore è dotato di accensione elettronica che entra in funzione automaticamente premendo la manopola.

Poichè il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

0 Spento

Massimo
Minimo

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (corrispondente al symbolo "0").

Consigli pratici per l'uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriscano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Brucatori	Ø Diametro dei recipienti (cm.)
A. Ausiliarie	6 – 14
B. Semi-rapido	15 – 22
C. Rapido	21 – 26
D. Tripla corona	24 - 26
I. DC-DR (interno)	10 - 14
I. DC-DR (esterno)	24 - 28

In assenza di corrente elettrica, è possibile accendere il bruciatore con un fiammifero mettendo la manopola sulla grande fiamma.

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di:
  -Classe 1: tutti i modelli con altezza del bordo >=58mm (vedi fig.2 dettaglio H3).
  -Classe 3: tutti i modelli con altezza del bordo <58mm (vedi fig.2 dettagli H1 e H2).
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione "0" quando l'apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti versusl'internodel piano cottura per evitare che vengano urtati accidentalmente.

• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Nonutilizzare pentole instabili o deformate.

• Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con la zona di cottura vetroceramica (se presente), durante e subito dopo il funzionamento, visto che rimane calda per almeno mezz'ora dopo lo spegnimento;
• Occorre rivolgersi a centri di assistenza autorizzati dal costruttore in caso di rottura della superficie vetroceramica.
• É opportuno disconnettere l'apparecchio alla retedi alimentazione elettrica in caso di rottura della zona vetroceramica;
• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
• Evitare che i bambini giochino con l'apparecchio.
• Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsable della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali, sono gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il significolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli appearechi dimessi.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimidiabolmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Gli elementi mobili dei brucitori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
• Nei piani dotati di accensione automatica occorre procedere frequentlymente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• L'acciaio inox più rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (continenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa nelle versioni con sicurezza.

Il bruciatore in posizione di minimo non rimane accesso.

I recipienti sono instabili.

Possibili cause / Soluzione:

• Sono ostruii i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono currenti d'aria nelle vicinanze del piano.

Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.

• Sono ostruii i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

• Sono ostruii i fori di fuoriuscita del gas.

• Ci sono currenti d'aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI-ACCESSORI 199.199.199 NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.scholtes.com.

IT

Italiano, 1

Deutsch, 39

English, 14

Nederlands,51

Français, 26

Espanol, 63

Contents

Installation, 14-20

Positioning
