VV300 - Vanne de régulation HONEYWELL - Notice d'utilisation et mode d'emploi gratuit

Marque	Honeywell
Modèle	VV300
Type de produit	Vanne de régulation
Utilisation	Régulation de débit dans les systèmes de chauffage, ventilation et climatisation
Matériau du corps	Laiton ou acier inoxydable
Diamètre de raccordement	DN 15 à DN 50 (selon version)
Pression de service maximale	16 bar
Température de fluide	-10 °C à +120 °C
Raccordement	Fileté ou à souder (selon version)
Composants principaux	Vanne pilote, garniture de filtration, clapet à bille
Fonction vanne pilote	Régulation fine du débit
Fonction filtre	Protection contre les impuretés
Fonction clapet à bille	Arrêt manuel du débit
Installation	Sur tuyauterie horizontale ou verticale, sens de débit indiqué par flèche
Entretien	Nettoyage périodique du filtre ; contrôle de l'étanchéité
Nettoyage	Démontage du filtre, nettoyage à l'eau claire, remontage
Pièces détachées disponibles	Garniture de filtration, vanne pilote, joints
Réparabilité	Échange possible des composants internes sans dépose de la vanne
Sécurité	Fermeture manuelle par clapet à bille en cas d'urgence
Poids approximatif	0,5 à 2 kg selon diamètre
Dimensions (L x l x h)	Environ 80 x 40 x 60 mm (pour DN15)
Alimentation	Aucune (dispositif mécanique)

FOIRE AUX QUESTIONS - VV300 HONEYWELL

Quelle est la fonction de la vanne pilote sur la VV300 ?

La vanne pilote permet une régulation précise du débit en modulant l'ouverture selon les besoins du système.

Comment installer la vanne VV300 ?

Installez la vanne sur une tuyauterie horizontale ou verticale, en respectant le sens de débit indiqué par la flèche sur le corps. Assurez-vous que le clapet à bille soit accessible pour une fermeture manuelle.

À quelle fréquence faut-il nettoyer le filtre ?

Il est recommandé de nettoyer la garniture de filtration tous les 6 mois ou plus souvent si le fluide contient des impuretés.

Quels sont les diamètres disponibles pour la VV300 ?

La VV300 est disponible en diamètres DN15 à DN50, avec des raccordements filetés ou à souder.

Peut-on remplacer la garniture de filtration sans démonter toute la vanne ?

Oui, la garniture de filtration est accessible après dépose du bouchon du filtre. Elle peut être remplacée sans retirer la vanne de la tuyauterie.

La vanne VV300 fonctionne-t-elle avec de l'eau chaude ?

Oui, elle supporte des températures de fluide de -10 °C à +120 °C, ce qui la rend adaptée aux systèmes d'eau chaude sanitaire et de chauffage.

Comment fermer manuellement le débit en cas d'urgence ?

Utilisez le clapet à bille (Absperr-Kugelhahn) en tournant la poignée à 90° pour couper totalement le débit.

Quelle est la pression maximale de service ?

La pression maximale de service est de 16 bar. Ne dépassez pas cette limite pour éviter tout risque de fuite ou d'éclatement.

La vanne VV300 nécessite-t-elle une alimentation électrique ?

Non, la VV300 est un dispositif entièrement mécanique ne nécessitant aucune alimentation électrique.

Où trouver des pièces détachées pour la VV300 ?

Les pièces détachées comme la garniture de filtration, la vanne pilote et les joints sont disponibles auprès de distributeurs agréés Honeywell ou en ligne.

MODE D'EMPLOI VV300 HONEYWELL

E1

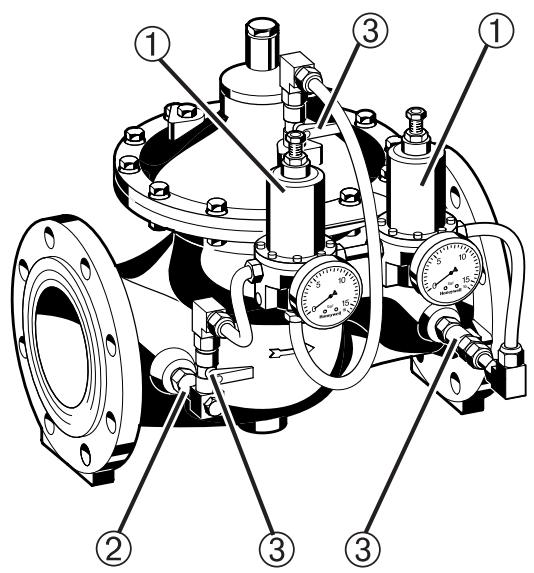

Bauteile · Components · Pièces · Componenti

① = Pilotventil

Pilot valve

Vanne pilote

Valvola pilota

② = Filtereinsatz

Filter insert

Garniture de filtration

Inserto filtro

③= Absperr-Kugelhahn

Manual ball valve

Clapet à bille

Valvola di intercettazione a sfera

E2

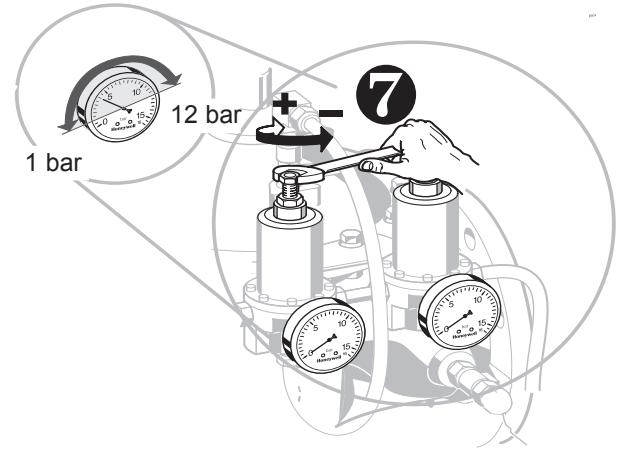

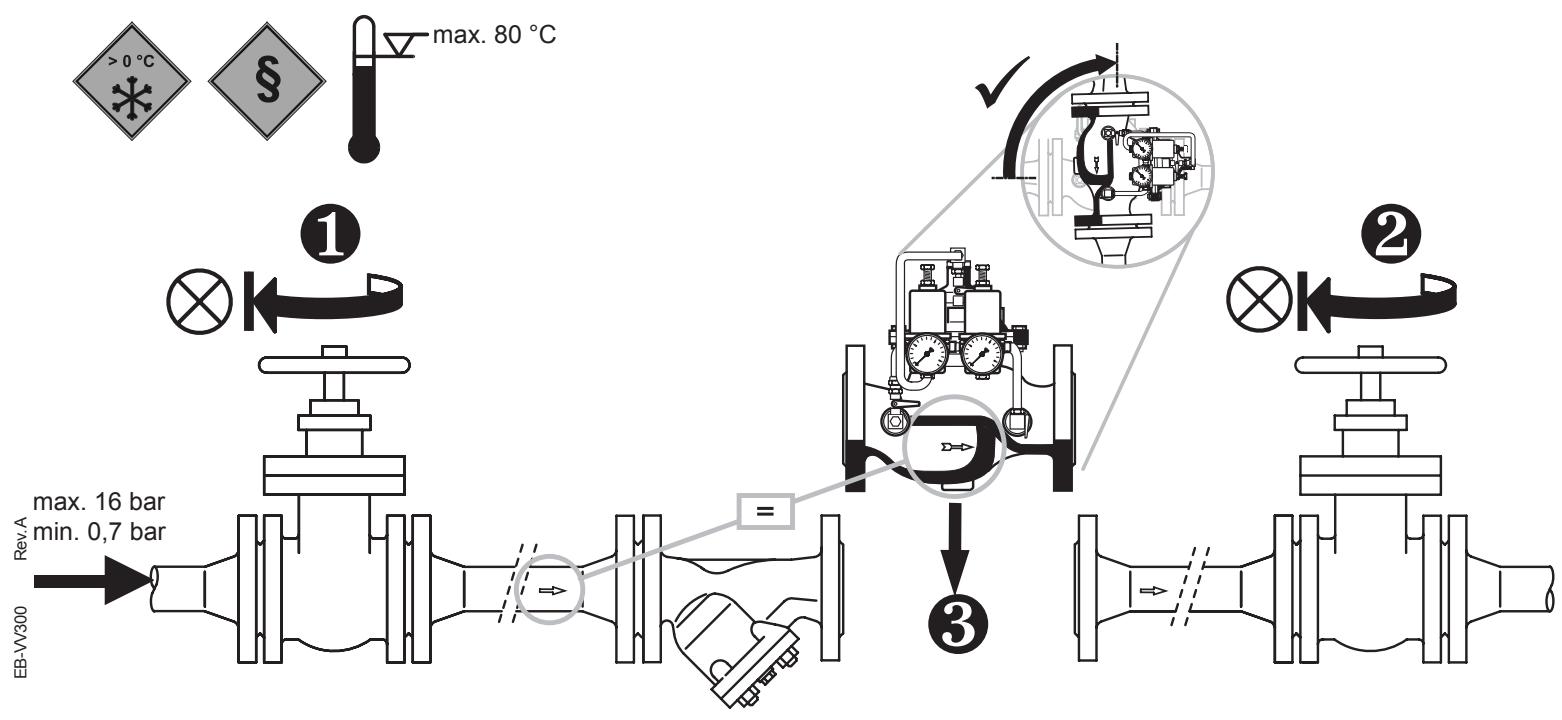

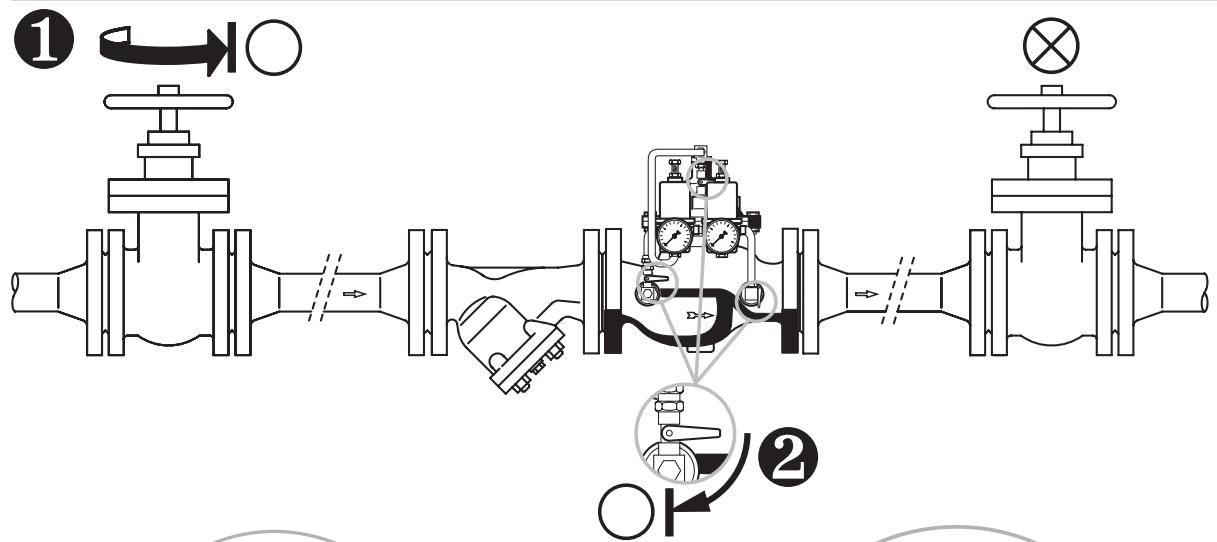

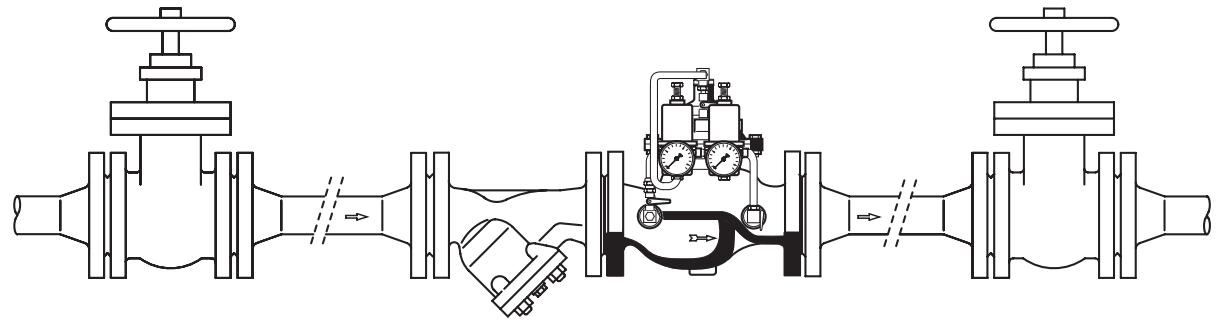

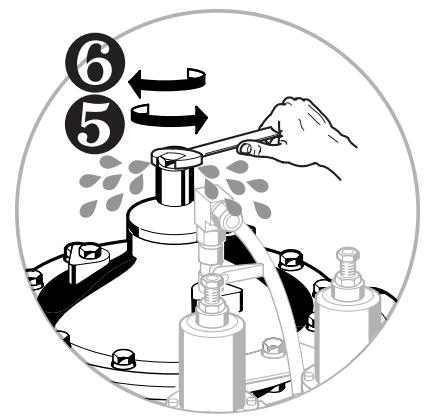

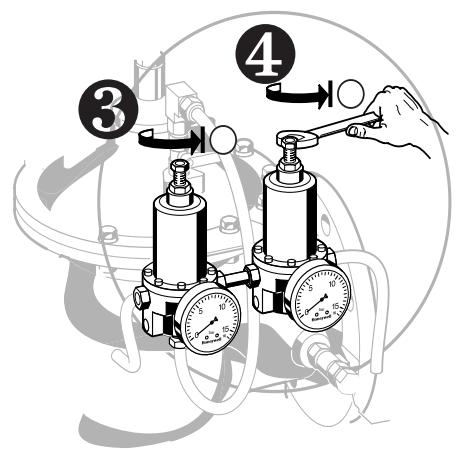

Einbau · Installation · Installation · Installazione
