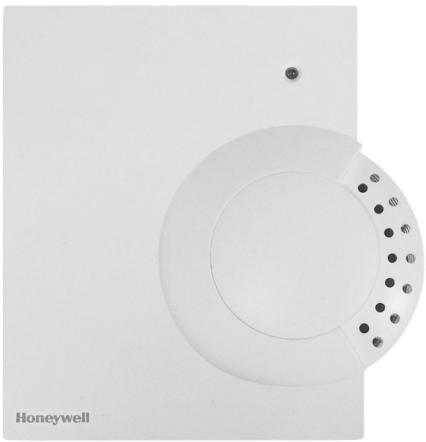

Type de produit	Sonde de température ambiante (sans commande)
Marque et modèle	Honeywell HCF 82
Alimentation	2 piles LR06 (AA) 1,5 V (piles fournies)
Fréquence de transmission	868,3 MHz
Fonctions principales	Mesure de température ambiante, transmission radio, protection antigel, reconnaissance avec régulateur de zones ou Hometronic Manager
Indicateur de pile faible	LED rouge clignotante
Distance minimale d'installation	1 m des objets métalliques et appareils radio (DECT, etc.)
Entretien	Changer les piles lorsque la LED rouge clignote ; remplacer toujours les deux piles en même temps
Nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Conforme à la directive DEEE (2002/96/CE) ; ne pas jeter avec les ordures ménagères
Pièces détachées	Non disponibles (non mentionné)
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - HCF 82 HONEYWELL

Comment installer la sonde HCF 82 ?

Retirez le couvercle du boîtier, insérez les piles en respectant la polarité, puis montez la sonde au mur à l'aide des trous de perçage (schéma fourni). Replacez le couvercle par le haut et verrouillez par le bas.

Comment affecter la sonde à un régulateur de zones ?

Lors de la mise en service, activez la reconnaissance en appuyant sur le bouton d'émission de la sonde. Suivez ensuite les instructions du régulateur de zones (HCE 80/HCC 80) pour terminer l'affectation.

Que faire si la reconnaissance échoue ?

Vérifiez que les piles sont correctement installées et que la transmission radio est bonne. Éloignez la sonde des objets métalliques et des appareils radio, puis répétez la reconnaissance.

Quand faut-il changer les piles ?

Changez les piles lorsque la LED rouge clignote (hors mode test). Utilisez deux piles LR06 neuves et remplacez-les toujours en même temps.

Comment vérifier la transmission radio ?

Maintenez le bouton d'émission enfoncé pendant 30 secondes jusqu'à extinction de la LED. L'appareil émet alors un signal de test toutes les 5 secondes. Vérifiez la réception sur le récepteur (le mode test dure 5 minutes).

Puis-je utiliser un bloc d'alimentation externe avec le HCF 82 ?

Non, le HCF 82 fonctionne uniquement sur piles. Le bloc d'alimentation externe est réservé au modèle HCW 82 (combiné d'ambiance).

Que faire si le contact de fenêtre n'est pas pris en compte ?

Assurez-vous que le contact de fenêtre est correctement affecté au régulateur. Pour le HCF 82, il n'y a pas de bornes pour contact de fenêtre ; cette fonction est disponible uniquement sur le HCW 82.

Le HCF 82 peut-il être utilisé comme sonde de protection antigel ?

Oui, affectez la sonde comme sonde antigel sur le Hometronic Manager HCM 200D. L'interrupteur HS 30 doit être utilisé pour la demande chaudière.

Quelle est la portée de transmission radio du HCF 82 ?

La portée dépend de l'environnement. Respectez une distance d'au moins 1 m des objets métalliques et des appareils radio. La longueur de câble pour une alimentation externe (HCW 82) est de 100 m max.

Comment nettoyer la sonde HCF 82 ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI HCF 82 HONEYWELL

Combiné d'ambiance HCW 82 / Sonde de température ambiante HCF 82

Installation et Utilisation

Modulo ambiente HCW 82/HCF 82

Montage et bediening

Fjernregulering HCW 82/ Rumtemperaturføler HCF 82 Montage et betjening

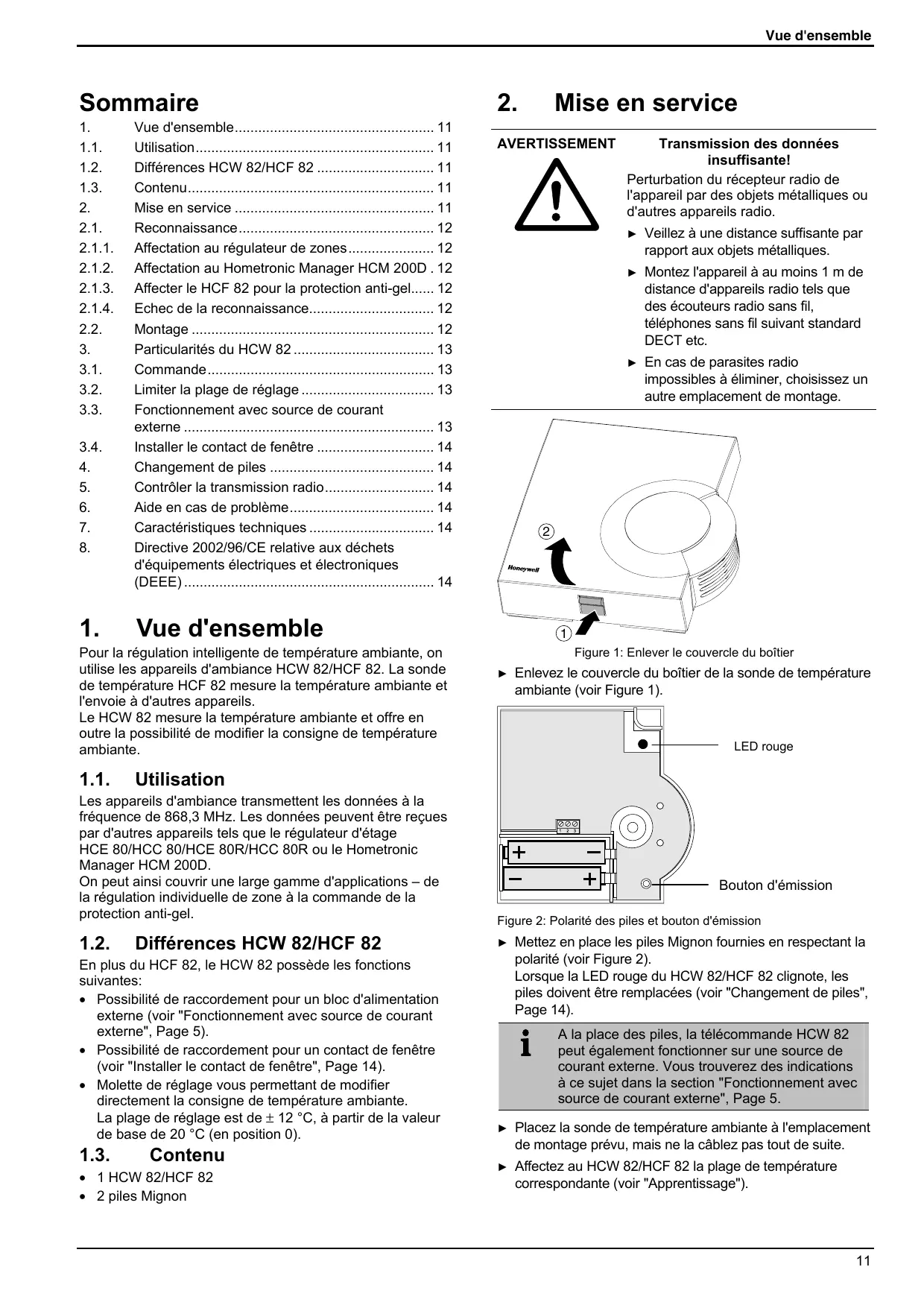

1. Vue d'ensemble 11 1.1. Utilisation 11 1.2. Différences HCW 82/HCF 82 11 1.3. Contenu 11
2. Mise en service 11 2.1. Reconnaissance 12 2.1.1. Affection au régulateur de zones 12 2.1.2. Affection au Hometronic Manager HCM 200D. 12 2.1.3. Affector le HCF 82 pour la protection anti-gel.... 12 2.1.4. Échec de la reconnaissance 12 2.2. Montage 12
3. Particularités du HCW 82 13 3.1. Commande 13 3.2. Limiter la plage de réglage 13 3.3. Fonctionnement avec source de courant externe 13 3.4. Installer le contact de fenêtre 14
4. Changement de piles 14
5. Contrôler la transmission radio 14
6. Aide en cas de problème 14
7. Caractéristiques techniques 14
8. Directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) 14

1. Vue d'ensemble

Pour la régulation intelligente de température ambiente, on utilise les appareils d'ambiance HCW 82/HCF 82. La sonde de température HCF 82 mesure la température ambiente et l'envoie à d'autres appareils.

Le HCW 82 mesure la température ambiante et offre en outre la possibilité de modifier la consigne de température ambiante.

1.1. Utilisation

Les appareils d'ambiance transmettent les données à la fréquence de 868,3 MHz. Les données peuvent être reçues par d'autres appareils tels que le régulateur d'étage HCE 80/HCC 80/HCE 80R/HCC 80R ou le Hometronic Manager HCM 200D.

On peut ainsi couvrir une large gamme d'applications – de la régulation individuelle de zone à la commande de la protection anti-gel.

1.2. Différences HCW 82/hcf 82

En plus du HCF 82, le HCW 82 possède les fonctions suivantes:

• Possibilité de raccordement pour un bloc d'alimentation externe (voir "Fonctionnement avec source de courant externe", Page 5).
• Possibilité de raccordement pour un contact de fenêtre (voir "Installer le contact de fenêtre", Page 14).
• Molette de réglage vous permettant de modifier directement la consigne de température ambiantes. La plage de réglage est de ± 12^, à partir de la valeur de base de 20°C (en position 0).

1.3. Contenu

1 HCW 82/HCF 82 2 piles mignon

Transmission des données insuffisante!

Perturbation du récepteur radio de l'appareil par des objets métalliques ou d'autres appareils radio.

Veillez à une distance suffisante par rapport aux objets métalliques. Montez l'appareil à au moins 1 m de distance d'appareils radio tels que des écouteurs radio sans fil, téléphones sans fil suivant standard DECT etc. En cas de parasites radio impossibles à éliminer, CHOISSEZ un autre emplacement de montage.

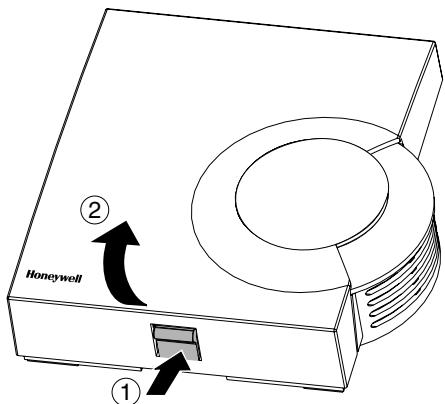

Figure 1: Enlever le couvercle du boîtier

Enlevez le couvercle du boîtier de la sonde de température ambiante (voir Figure 1).

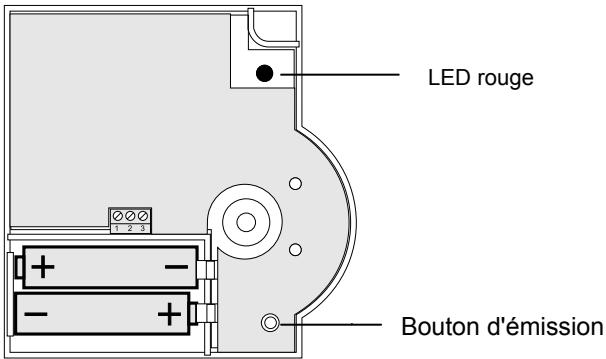

Figure 2: Polarité des piles et bouton d'émission

• Mettez en place les piles minières fournies en respectant la polarité (voir Figure 2). Lorsque la LED rouge du HCW 82/HCF 82 clignote, les piles doivent être remplacées (voir "Changement de piles", page 14).

À la place des piles, la télécommande HCW 82 peut également fonctionner sur une source de courant externe. Vous trouverez des indications à ce sujet dans la section "Fonctionnement avec source de courant externe", page 5.

• Placez la sonde de température ambianté à l'emplacement de montage prévu, mais ne la cablez pas tout de suite. Affectez au HCW 82/HCF 82 la plage de température correspondante (voir "Apprentissage").

2.1.1. Affection au régulateur de zones

Pour affecter le HCW 82/HCF 82 à une plage de température, suivez les instructions du chapitre "Mise en service" des instructions de montage "Régulateur de zones HCE 80/HCE 80R/HCC 80/HCC 80R".

2.1.2. Affection au hometronic manager HCM 200D

Pour affecter le HCW 82/HCF 82 à une plage de température, suivez les instructions du chapitre "Installer le HCW 82/HCF 82 et l'affector à une zone" du mode d'emploi du Hometronic Manager HCM 200D.

2.1.3. Affecter le HCF 82 pour la protection anti-gel

Le HCW 82/HCF 82 peut uniquement etre affecte au Hometronic Manager comme sonde de protection anti- gel si l'interrupteur d'appareil HS 30 est utilise pour la demande de la chaudiere.

Pour affecter le HCF 82 comme sonde de protection antigel, procédez comme suit:

Appuyez sur le bouton "Pousser / Tourner".

Le Hometronic Manager affiche le menu "Réglages".

INSTALLATION DES-INSTALLATION HEURE D'ETE FONCTION SONDE

Appuyez sur le bouton "Pousser / Tourner".

Allez dans le menu "Installation". Allez dans le menu "Demande chaudière". Tournez le bouton "Pousser / Tourner" jusqu'à ce que "Sonde antigel" soit affichée. MODULE DE COMMUT. SONDE ANTIGEL

Le curseur clignote à côté de "Sonde antigel". Le Hometronic Manager est prêt pour la réception des données de la sonde.

Activez la reconnaissance dans les 4 min en appuyant sur le bouton d’émission de la sonde de température ambiante (voir Figure 2, bouton d’émission).

Après la reconnaissance réussie, un * apparait à l'écran du Hometronic Manager à côté de "Sonde antigel". La sonde de température ambiente est affectée au Hometronic Manager pour la protection anti-gel.

Vous trouverez dans le mode d'emploi du Hometronic Manager comment lire les mesures de la sonde de température ambiente sur le Hometronic Manager ou adapter la valeur de seuil pour la protection anti-gel.

2.1.4. Échec de la reconnaissance

Si la reconnaissance a échoué:

Améliorez la transmission (voir ci-dessous). Répétez la reconnaissance.

Améliorer la transmission

Lors du besoin de l'emplacement de chaque appareil, veillez à garder une distance d'au moins 1 m par rapport aux appareils radio tels que les écouteurs radio sans fil, téléphones sans fil suivant standard DECT etc. - N'installez pas les appareils sur des prises murales métalliques et installez-les au moins à 30 cm d'un appareil générant de la chaleur. Modifiez le cas échéant le lieu de montage de la sonde de température ambiante.

2.2. Montage

Enlevez les piles. - Marquez les trous de perçage suivant le schéma de montage (voir Figure 3).

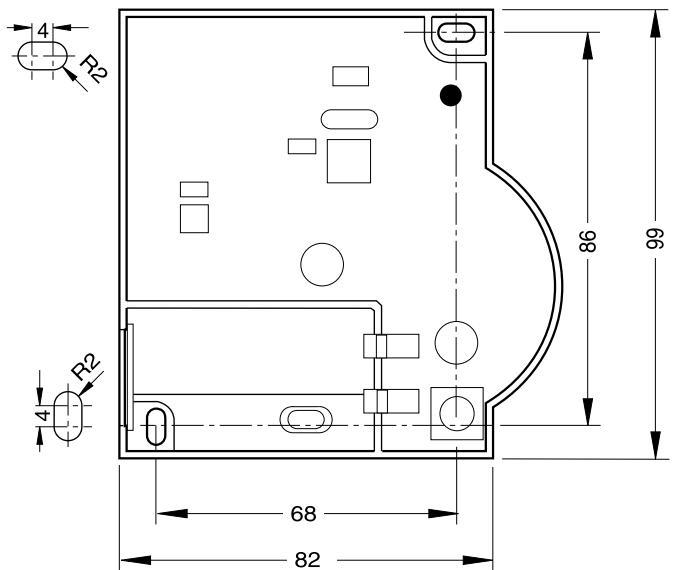

Figure 3: Schéma de montage (indications en mm)

Percer les trous. - Vissez au mur la sonde de température ambiante. Installez les piles. Replacez le couvercle du boîtier par le haut puis verrouillez-le par le bas (voir Figure 4).

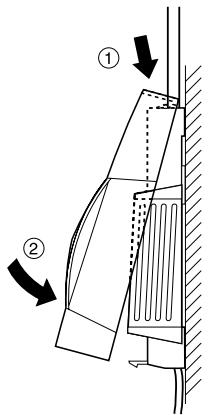

Figure 4: Remplacez le couvercle du boîtier

3.1. Commande

La molette de réglage du combiné d'ambiance HCW 82 permet de régler simplement la consigne de température ambiantes.

La plage de réglage est de ± 12^, à partir de la valeur de base de 20°C (en position 0).

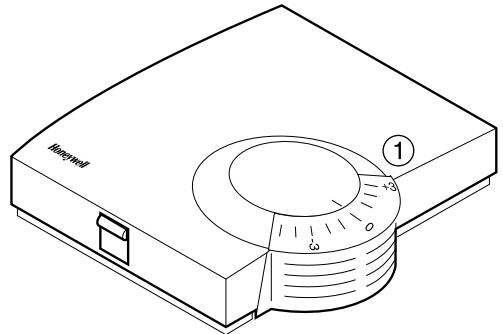

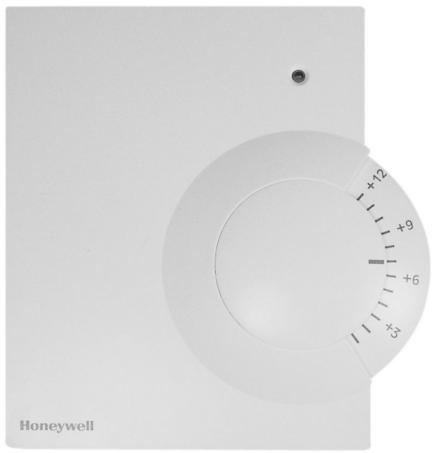

Figure 5: Hcw 82

Sélectionnez avec la molette de réglage (1) (voir Figure 5) le décalage de la température désirée (indications de l'échelle graduée en °C).

3.2. Limiter la plage de réglage

Vous pouvez limiter la plage de réglage de la molette.

Enlevez le couvercle du boîtier (voir Figure 1, Page 11).

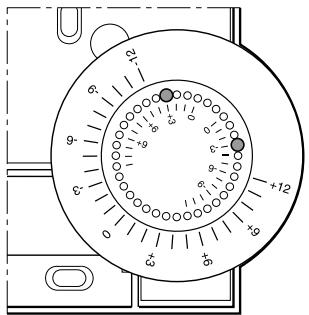

Figure 6: Limiter la plage de réglage

Déplacez les deux petites goupilles pour limiter la plage de réglage (voir Figure 6). Pour cela, aidez-vous de l'échelle intérieure : à la Figure 6, les goupilles sont réglées de façon à ce que la molette de réglage ne puisse être réglée que de ± 3^ autour du point d'origine. Tournez la molette de réglage dans le sens des aiguilles d'une montre jusqu'à la butée. Contrôlez si la molette de réglage se trouve dans la position montrée à la Figure 5. Le cas échéant, replacez la molette de réglage tournée afin qu'elle ait la position indiquée. Tournez la molette de réglage en position 0. Replacez le couvercle du boîtier par le haut puis verrouillez-le par le bas (voir Figure 4).

3.3. Fonctionnement avec source de courant externe

À la place des piles, la télécommande HCW 82 est également prévue pour le fonctionnement sur une source de courant externe.

Détérioration de l'appareil

Utilisation d'un bloc d'alimentation inapproprié.

Utilisez un bloc d'alimentation avec 3 VDC ± 10 %, min. 25 mA. Lors du raccordement, veillez à ce que le bloc d'alimentation soit hors tension. Tenez compte du schéma de raccordement indiqué à côté des bornes de câble.

Prenez votre bloc d'alimentation de 3 VDC ± 10%, min. 25 mA. - Mettez le bloc d'alimentation hors tension. Enlevez le couvercle du boîtier du HCW 82 (voir Figure 1, Page 11). Enlevez les piles.

Mettre à la poubelle, les piles conformément aux stipulations légales et pas avec les ordures domestiques.

Dévissez la télécommande HCW 82.

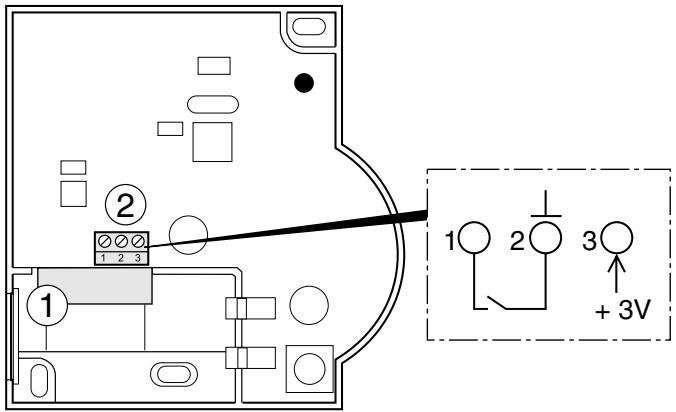

Figure 7: Raccordement de la source de courant externe (uniquement HCW 82)

La longueur de cable maximale admissible entre le bloc d'alimentation et l'appareil est de 100m. Utilisez si possible un cable de type JE-Y (ST)Y 2× 2× 0,8 mm ou JE-LIICY 2× 2× 0,5mm^2

Introduisez le cable de sortie du bloc d'alimentation à travers l'ouverture du boîtier (1) (voir Figure 7) vers l'intérieur. Raccordez le cable de sortie à la borne (2) (voir Figure 7).

Révissez la télécommande HCW 82. Replacez le couvercle du boîtier par le haut puis verrouillez-le par le bas (voir Figure 4).

3.4. Installer le contact de fenêtre

Raccordez une sonde de détection avec contact libre de potentiel au HCW 82 (installation au raccordement 1 et au raccordement 2, voir Figure 7 (2), Page 13). - Affectez le HCW 82 au Hometronic Manager HCM 200D comme sonde (voir mode d'emploi HCM 200D "Affecter le régulateur à une sonde").

Si on utilise plusieurs contacts libres de potentiel, ceux-ci doivent être branchés en série.

4. Changement de piles

Changez les piles lorsque la LED rouge de la sonde de température ambiantes clignote et que l'appareil ne se trouve pas en mode de test.

Enlevez le couvercle du boîtier du HCW 82/HCF 82 (voir Figure 1). Enlevez les piles. Mettre à la poubelle, les piles conformément aux stipulations légales.

Mettre à la poubelle, les piles conformément aux stipulations légales et pas avec les ordures domestiques.

Remplacez toujours en même temps deux piles. Utilisez uniquement des piles 1,5-V-mignon de type LR06, AA.

• Mettez les piles en place en respectant la polarité (voir Figure 2). Replacez le couvercle du boîtier par le haut puis verrouillez-le par le bas (voir Figure 3).

5. Contrôler la transmission radio

Le HCW 82/HCF 82 peut envoyer au récepteur affecté (p. ex. un régulateur de zones) un signal de test pour le contrôle de l'intensité du signal.

• Maintenez la touche de reconnaissance enfoncée pendant au moins 30 s jusqu'à ce que la LED rouge s'éteigne. L'appareil se trouve maintenant en mode de test et émet toutes les 5 s un signal de test. La LED s'allume brièvement à chaque signal de test.
• Vérifie la transmission radio au récepteur. Vous trouvez dans le mode d'emploi respectif comment recevoir et interpréter les signaux de test.

Le mode de test se termine automatiquement après 5 minutes. On peut également mettre fin au mode de test en enlevant les piles, en coupant la liaison réseau ou en appuyant sur la touche de reconnaissance.

6. Aide en cas de problème

Problème	Cause	Solution
La reconnais-sance a échoué	Piles mal installées	► Replacer correctement les piles.
	Liaison radio défectueuse	► Eliminer les sources de parasites (métal, apparéil radio).► Changer le lieu de montage.► Répéter la reconnais-sance.
Pas de données de mesure au Hometronic Manager	Piles mal installées	► Replacer correctement les piles.
	Liaison radio défectueuse	► Eliminer les sources de parasites (métal, apparéil radio).► Répéter la reconnais-sance.
	Module non affecté ou mal affecté	► Répéter la reconnais-sance.► Contröler l'affection, le cas échéant répéter.
Le contact de fenêtre n'est pas pris en compte	Le contact de fenêtre n'est pas affecté	► Répéter la reconnais-sance pour le contact de fenêtre.

7. Caractéristiques techniques

Piles	1,5 V Mignon, type LR06, AA
Bloc d'alimentation	3 VDC ± 10 %, min. 25 mA
Câble pour bloc d'alimentation/contact de fenêtre	Ø 2x0,8 mm; 2x0,5 mm²Longueur max. 100 m
Fréquence	868,3 MHz (émetteur)

8. Directive 2002/96/ce relative aux déchets d'équipements électriques et électroniques (DEEE)

• Mettre à la poubelle, l'emballage et le produit dans un centre de recyclage approprié à la fin de la durée de vie du produit. Ne jetez pas le produit avec les ordures ménagères normales. N'incinérez pas le produit.
