MODE D'EMPLOI CALYBOX 220 DELTA DORE
Appareil conforme aux exigences des directives :
R&TTE 1999/05 (radio)
Guide d'utilisation
CALYBOX

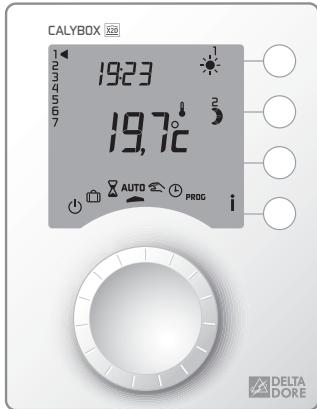

Gestionnaire d'énergie
CALYBOX 220 ou 230 - 2 ou 3 zones domotique
CALYBOX 420 ou 430 - 2 ou 3 zones domotique
avec commande d'alarme
Presentsation
Votre apparéil optimise la gestion de l'énergie électrique dans votre habitation :
- programmation Confort ou Economie du chauffage sur 2 zones (CALYBOX 220 ou 420) ou 3 zones (CALYBOX 230 ou 430),
- réduction du coût de l'abonnement en évitant les disjonctions quand la consommation électrique est trop importante (délestage),
- indication de la consommation électrique de l'installation.
Votre apparéil est compatible avec les produits
domotiques de la gamme Delta Dore (déteceurs
d'ouverture, télécommandes, centrale, transmetteur...).
Le CALYBOX 420 ou 430 peut commander votre alarme
grace à un badge, ref : 6413224 (fourni).

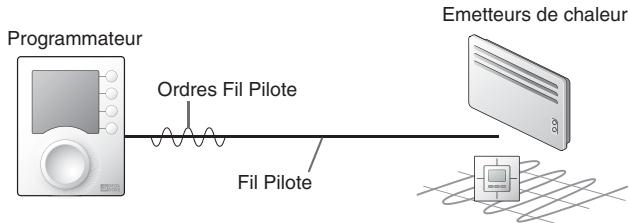

Pour commander les émetteurs de chaleur, le programmateur utilise le Fil Pilote.
Indépendant de l'alimentation électrique de l'émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort, Economie, Hors-Gel ou Arrêt demandés par le programmateur.
Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, sèche-servleties, radiateur à accumulation...).
| Ordre Fil Pilote (Allure) | Réglage sur l'émetteur de chaleur | Température de la pierce |
| Confort | Réglage Confort (molette thermostat) exemple : 19°C | 19°C |
| Economie | Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d'émetteur de chaleur) | 16°C |
| Absence | Hors-Gel fixe à 7°C ou 8°C (selon modèle) | 7°C ou 8°C |
| Arrêt | Arrêt du chauffage | Pas de chauffage |
IMPORTANT : l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, ① ... selon modèle).
Avertissements
- Lire attentivement cette notice avant toute utilisation.
- Ne pas essayer de réparer cet apparéil vous-même, un service après-vente est à votre disposition.
Options
TYWATT 500 (réf.: 6110014)
En fonction de votre installation, le TYWATT 500, associé au CALYBOX, permet de connaître la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres apparèils (luminaires, electro-menager...).
TYPHONE 500 (réf.: 6201029)
Associe au CALYBOX, le TYPHONE 500 permet de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone.
MINOR 500 (réf : 6151041)
Assure la régulation d'un plancher ou plafond rayonnant électrique, associé au CALYBOX, ce dernier permet de régler les consignes et connaître la température ambiente mesurée par chaque sonde.
Sonde extérieur radio (réf : 6300036)
Associé au CALYBOX, la sonde extérieure radio permét de connaître la température extérieure.
Sommaire
Description 6
Mode automatique 7
Derogation 8
Mode sablier 9
Mode permanent 10
Mode absence 11
Mode arrêt 12
Touche information 12
Réglage de l'heure 15
Programmation 16
- Créér vous programme 16
- Copier le programme 16
- Validator le programme 16
Option MINOR 500 19
Fonctions domotiques 20
Surventilation nocturne 26
CALYBOX 420/430 : commande d'alarme . . . . . 27
Tarif tempo 30
Aide 31

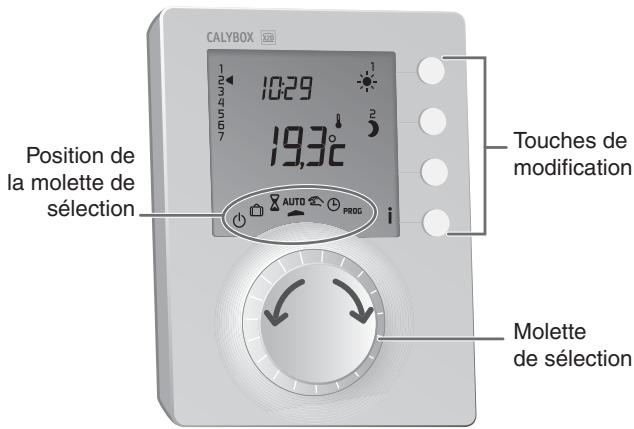

Description
Cette notice est commune au CALYBOX 220, 230, 420 ou 430.
Mode arrêt
Mode absence
Mode sablier
AUTO Mode automatique
Mode permanent
Réglage de l'heure
PROG Programmation

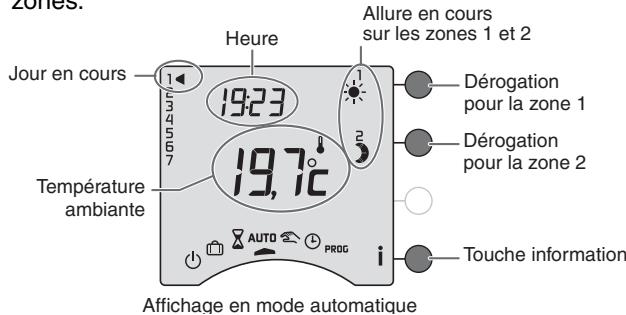

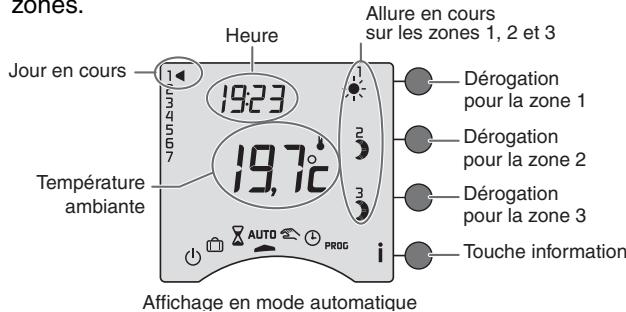

Mode automatique
Tournez la molette sur AUTO.
CALYBOX 220 ou 420 suit la programmation sur les 2 zones. Allure en cours
CALYBOX 230 ou 430 suit la programmation sur les 3 zones. Allure en cours

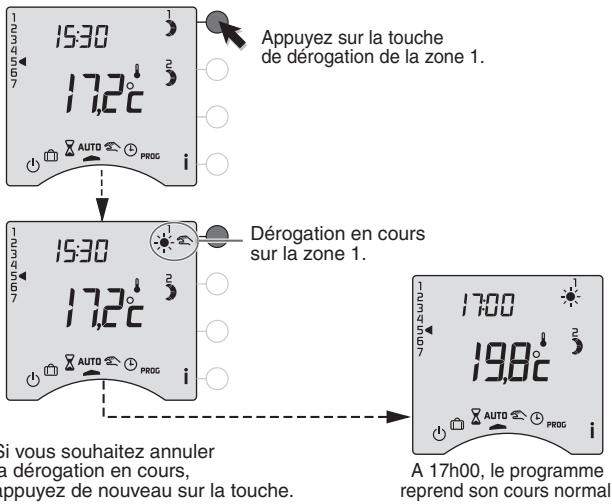

Dérogation
En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu'àu prochain changement du programme.
Exemple : il est 15h30 et vous souhaitez du Confort sur la zone 1 avant l'heure programmée (17h).
Programmation du jour en cours sur la zone 1

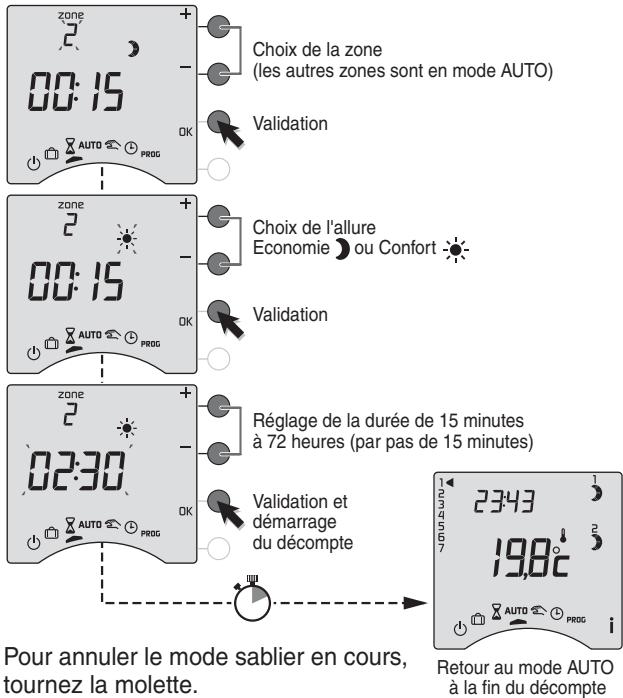

Mode sablier
Ce mode permet deCHOISIR une allure pendant un temps donne et sur une zone uniquement. Tournez la molette sur X.

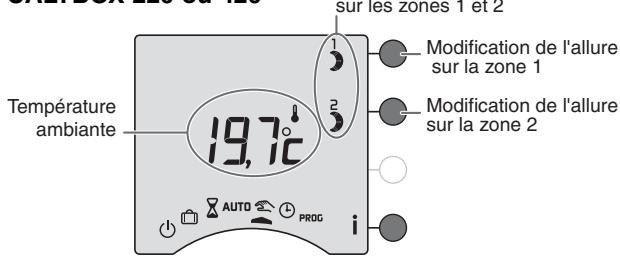

Mode permanent
Ce mode permet deCHOISIR une allure de facon permanente sur chacune des zones.
Tournez la molette sur , puis appuyez sur la touche de modification de la zone concernée pour selectionner l'allure Confort ou Economie).
CALYBOX 220 ou 420

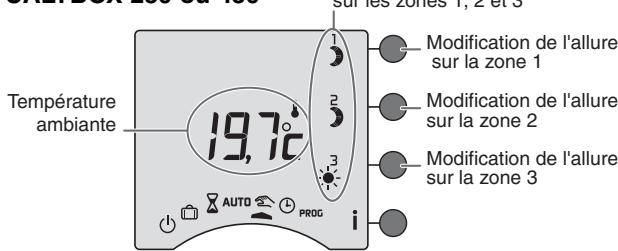

CALYBOX 230 ou 430
Pour sortir du mode, tournez la molette.

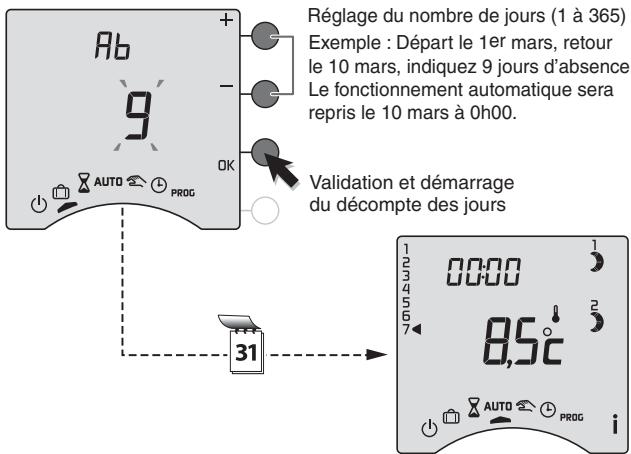

Mode absence
Ce mode permet de mettre votre logement en Hors-Gel si vous nevez vous absenter pendant plusieurs jours.
Tournez le molette sur
Pour annuler le mode absence en cours, tournez la molette.
Retour au mode AUTO à la fin du décompte
Remarque : pendant le mode absence, le chauffe-eau (ECS) est en arrêt. Si vous souhaitez que le chauffe- eau soit en automatique, reportez-vous à la “notice d'installation" ou contactez votre installer ou notre service client.
Mode Arrêt
Ce mode permet demettre
voitre installation chauffage en
arrêt (dans ce cas, le chauffeau reste en automatique).
Tournez la molette sur

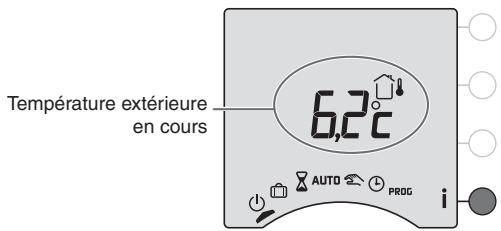

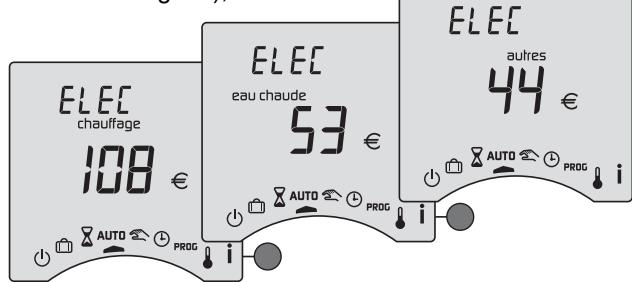

Pendant les modes AUTO, ou , appuyez successivement sur la touche i pour connaître :
- si vous possédez l'option sonde extérieure radio,
Note : la température extérieure peut-être affichée de façon permanente, dans ce cas un appui sur la touche i vous indiquera la température ambiente.
L'affichage des consommations sur CALYBOX n'est pas accessible si vous souscrieve aux téléservices Bleu Ciel d'EDF via la passerelle Edelia.

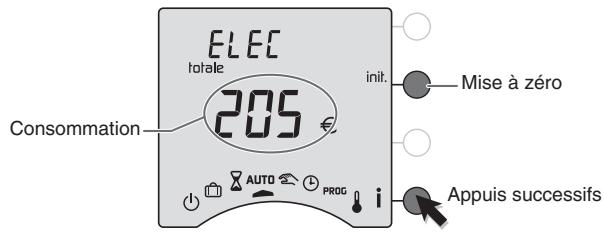

- la consommation totale de votre installation,
pour remettre à zéro, maintenez appuyée la touche init. pendant 5 secondes.
- si vous possédez l'option TYWATT 500, la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, electro-menager...),

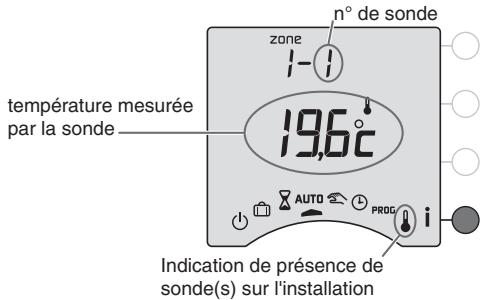

- si vous possédez l'option MINOR 500, la température mesurée par chacune des sondes déclarées lors de l'installation.
- le programme de la journée en cours par zone,
Périodes de Confort

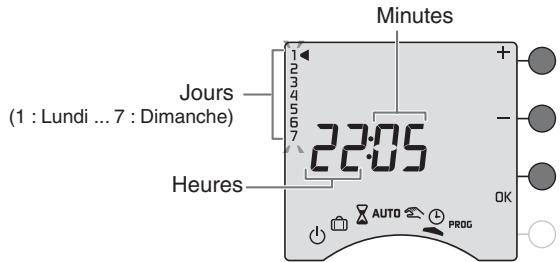

Réglage de l'heure
Tournez la molette sur ①.
Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.
Recommencé les opérations pour régler les heures et les minutes.
Pour sortir du mode "réglage de l'heure", tournez la molette.
REMARQUE: si l'appareil est configuré en programmation journalière, le réglage des jours n'est pas proposé.
Programmation
Tournez la molette sur PROG.
La programmation par défaut est une période de Confort de 6h00 à 23h00.

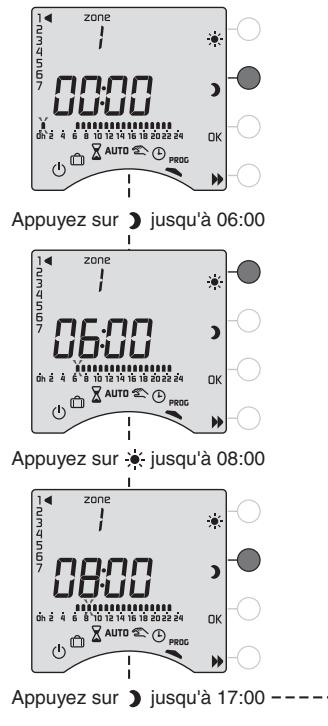

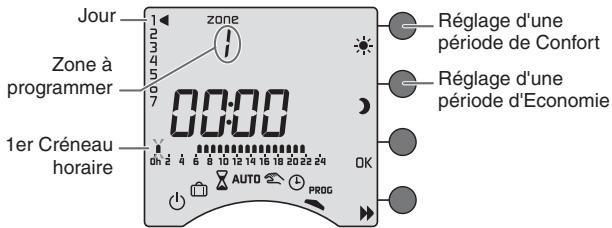

1. Créer votre programme
La programmation commence au jour 1 et à 0h00.
Appuyez sur les touches ou pour creer vos différentes périodes d'Economie ou de Confort.

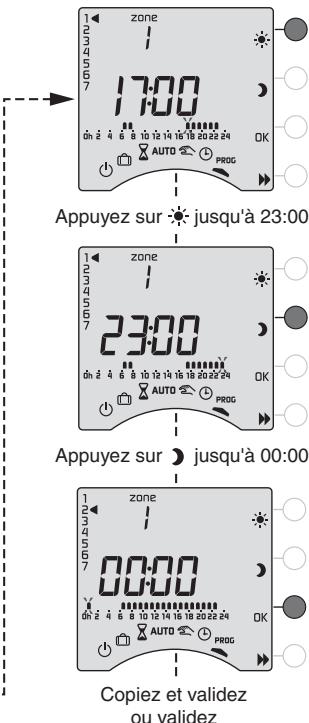

2. Validator et copier le programme
Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé, sur le jour suivant.
3. Validator le programme
Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.
Exemple: Confort de 6h à 8h et de 17h à 23h
Programmation

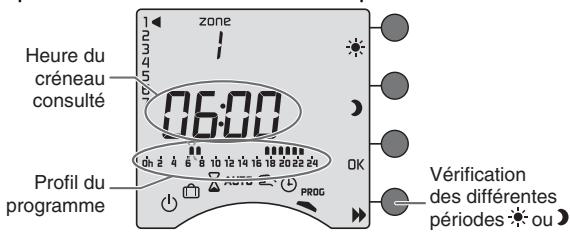

Vérifier votre programme
Appuyez successivement sur la touche pour vérifier les périodes Confort et Economie que vous avez créées.
Appuyez sur la touche OK pour vérifier le jour suivant.
Programmer les autres zones
La programmation des autres zones est disponible après la validation (OK) du jour 7 de la zone en cours.
Sortir du mode programmation
Tournez la molette sur un autre mode.
REMARQUES : selon la configuration lors de l'installation, la programmation peut etre hebdomadaire ou jourliere. De meme cette programmation peut s'effectuer par pas d'une heure, d'une demi-heure ou d'un quart d'heure. Si vous souhaitez modifier ces parametes, reportez-vous a la "notice d'installation" ou contactez notre service clients ou votre installerateur.

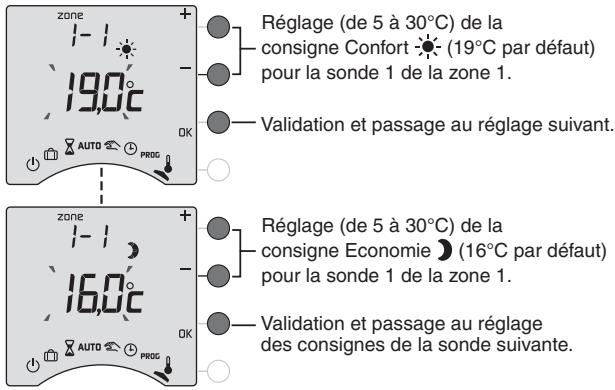

Option MINOR 500 : réglage des consignes
Ce mode permet de modifier les consignes Confort et Economie de chaque sonde. Tournez la molette sur
Recommencez les opérations pour chaque sonde.

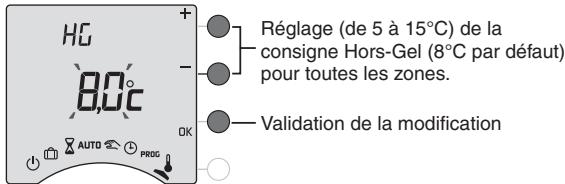

A l'issue du réglage de la dernière sonde, vous pouvez régler la consigne Hors-Gel pour toutes les zones.
Pour sortir du mode, tournez la molette sur un autre mode.
Fonctions domotiques
Il est possible d'associer, sur l'ensemble de l'installation, jusqu'à 24 produits domotiques (déteceurs d'ouverture, centrale d'alarme, télécommandes, transmetteur téléphonique, sirène extérieure...) de la gamme Delta Dore. Pour associer les différents produits, reportez-vous à la notice d'installation.

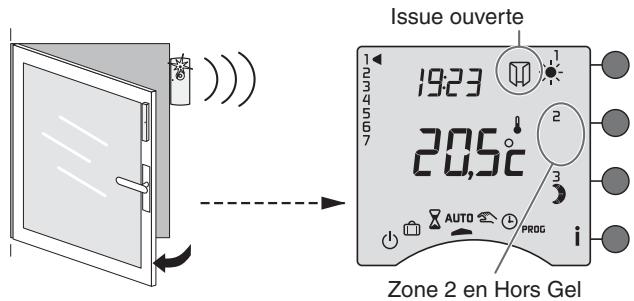

Avec un Détecteur d'ouverture
Dans le cas où un détecteur d'ouverture est associé à une ou plusieurs zones de chauffage, son ouverture fait passer ces zones en hors-gel.
Exemple : détecteur d'ouverture associé à la zone 2

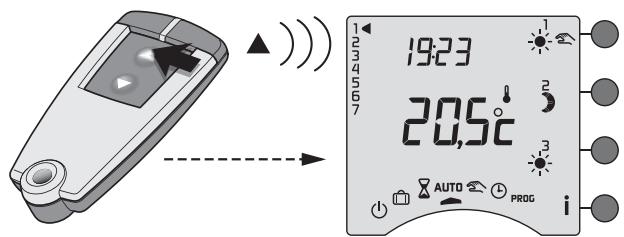

Avec un émetteur TYXIA
Dans le cas où un émetteur TYXIA est associé à une ou plusieurs zones de chauffage.
Un appui sur la touche fait passer la ou les zone(s) associée(s) en Confort jusqu'au prochain changement du programme.
Un appui sur la touche fait passer la ou les zone(s) associée(s) en Economie jusqu'au prochain changement du programme.
Exemple : telécommande associée à la zone 1
Cette commande peut etre annulée soit :
- sur l'émetteur TYXIA, en appuyant sur la touche ,
- sur le CALYBOX, en appuyant sur la touche de la zone 1 ou en tournant la molette.
Fonctions domotiques

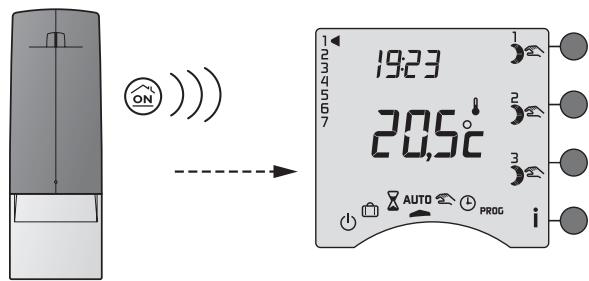

Avec une centrale d'alarme TYXAL
Dans le cas où une centrale d'alarme TYXAL est associée à une ou plusieurs zones de chauffage.
Lorsque vous activerez l'alarme, la ou les zone(s) associée(s) passeront automatiquement en Economie jusqu'au prochain changement du programme.
Inversement lorsque vous désactiverez l'alarme, la ou les zone(s) associée(s) passeront en mode automatique (AUTO).
Exemple : centrale associée à toutes les zones
Cette dérogation peut être annulée sur le CALYBOX, en appuyant sur les touches de chacune des zones ou en tournant la molette.
Le CALYBOX reçoit et affiche les informations "défaut technique" de la centrale TYXAL.
En cas d'évènement, le symbole i clignote.
Appuyez sur la touche I pour connaître la nature de l'évènement :
| dEF 10 | Alarme |
| dEF 11 | Autoprotection |
| dEF 12 | Piles |
| dEF 13 | Supervision |
| dEF 14 | Issue ouverte |
Si vous possédez le CALYBOX 420 ou 430,
vous pouvez effacer ces événements avec un badge.

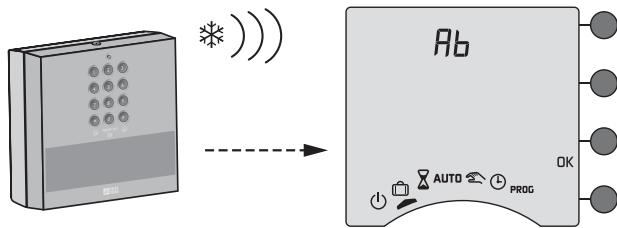

Avec un transmetteur téléphonique TYDOM
En appelant le transmetteur téléphonique TYDOM, vous pouvez vous laisser guider par la voix de synthèse pour prendre connaissance ou modifier l'etat de l'installation chauffage ou du gallon d'eau chaude (voir notice du transmetteur téléphonique).
Exemple : transmetteur associé à toutes les zones
Fonctions domotiques

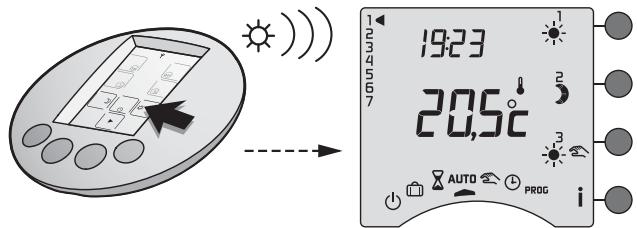

Avec une télécommande TYDOM 200
A partir du domaine maison 念 , un appui sur la touche tactile 念 fait passer en arrêt toutes les zones.
Cette commande arrêt est annulée par un appui sur la touche
Un appui sur la touche tactile ou fait passer en Economie ou en Confort, la ou les zone(s) associée(s) à ces touches jusqu'àu prochain changement du programme.
Example : touches 念 et de la TYDOM 200
associées à la zone 3
Cette commande peut etre annulée soit :
- sur la télécommande TYDOM 200, en appuyant sur la touche tactile
- sur le CALYBOX, en appuyant sur la touche de la zone 3 ou en tournant la molette.
Avec une touche scenario
Dans le cas où une touche scenario est associés à une ou plusieurs zones de chauffage.
Un appui sur la touche scenario , ou fait passer la ou les zone(s) associée(s) dans l'etat choisi lors de l'installation.
Exemple : touche scenario d'une télécommande TYXIA, associée au 3 zones en allure Economie et à la
descente de volets roulants.
Cette commande peut être annulée sur le CALYBOX, en appuyant sur l'une des touches des zones ou en tournant la molette.

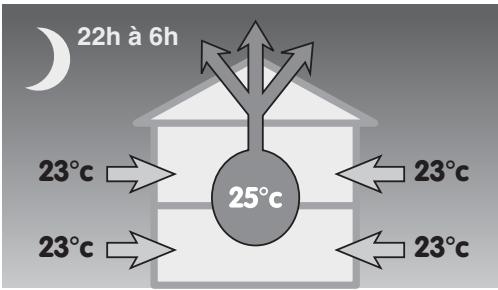

Surventilation nocturne
En période estivale, la surventilation nocturne permet de rafraîchir votre logement en brassant le maximum d'air pendant la nuit.
Raccordée au CALYBOX, elle se met en marche entre 22h et 6h (non modifiable):
- si la température extérieure est égale ou supérieure à 22^
- si la température interieure est supérieure d'au moins 2^ par rapport à la température extérieure.
CALYBOX 420 ou 430 : commande d'alarme
La fonction "commande d'alarme" permet demettre en marche (ON) ou en arrêt (OFF) la surveillance grâce à un badge (réf : 6413224) connu par la centrale.
La mise en marche ou en arrêt de la surveillance peut également s'accompagner d'un scenario avec différents récepteurs X2D (interrupteurs, prises...) qui commandent des éclairages, volets roulants, portails et autres apparreils ELECTriques.
Toutes ces fonctions sont possibles uniquement si elles ont ete associées au CALYBOX (voir notice d'installation).

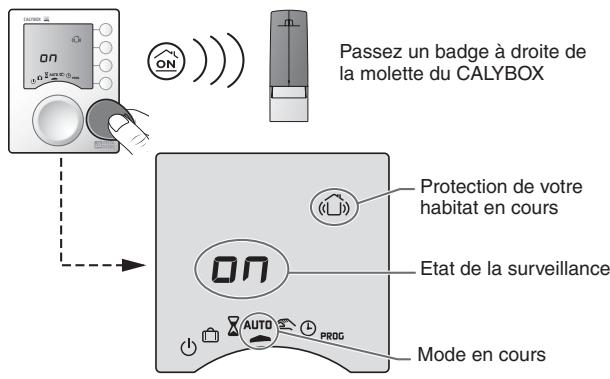

Mettre en marche la surveillance

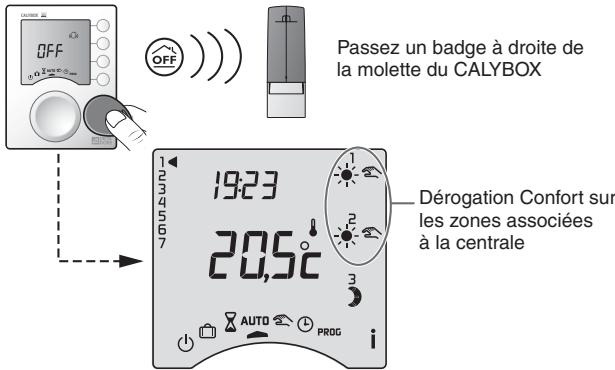

Metre en arrêt la surveillance

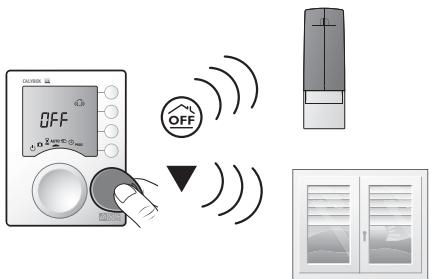

ScENARIO avec un badge
Exemple : lorsque vous quittez votre logement, vous pouvez grâce à votre badge,mettre la surveillance en marche et fermer tous les volets associés à ce scenario.

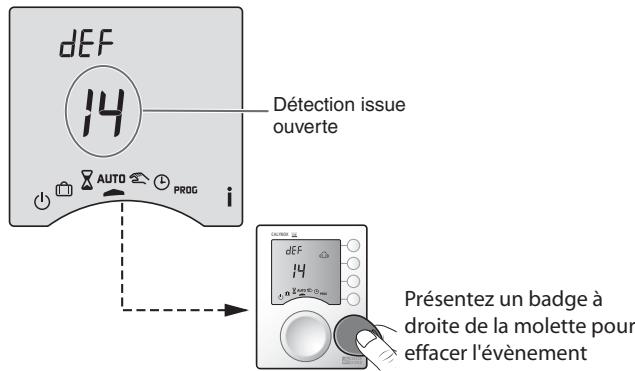

Effacer les événements de la centrale
Le CALYBOX reçoit et affiche les informations "défaut technique" de la centrale TYXAL.
En cas de défaut, le symbole I clignote.
Appuyez sur la touche I pour connaître la nature du défaut :
| dEF 10 | Alarme |
| dEF 11 | Autoprotection |
| dEF 12 | Piles |
| dEF 13 | Supervision |
| dEF 14 | Issue ouverte |
REMARQUE : l'effacement d'un événement, efface tous les événements.
Tarif tempo
Si vous étés en tarif tempo, selon la configuration lors de l'installation, des modes spécifiques peuvent être programmés pour les jours Rougees ou Blancs.
Si vous souhaitez connaître ou modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installer.

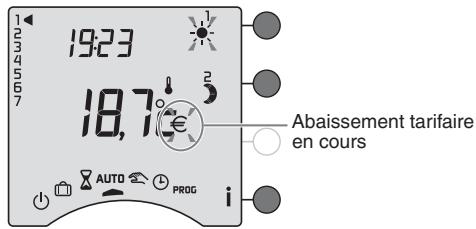

Lors d'un abaisissement tarifaire, le symbole € clignote.
Le symbole -clignote si vous etes en comport Medio (1^) ou Modereato (-2^) .
Aide
L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontres sur votre produit lors de l'utilisation. En cas de doute, si le problème persististe ou s'il ne se trouve pas dans cette liste, contactez notre service clients.
Rien n'apparait sur l'écran du boitier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez votre disjoncteur.
Le symbole i clignote.
Un défaut est détecté sur l'installation.
Appuyez sur la touche pour consulter le ou les définuts.
L'appareil affiche : dEF et le numero 6 ou 7.
Il y a un besoin sur l'appareil ou l'installation.
Contactez notre installateur ou notre service clients.
L'appareil affiche : dEF et un numero entre 10 et 14.
Il y a un besoin sur le système d'alarme.
Reportez-vous à la notice de votre centrale ou contactez notre service clients.
L'appareil affiche : dEF et un autre numero
Il y a un besoin sur l'appareil qui nécessite un return auprès de notre service après-venture.
Le symbole et clignotent.
Vousetes en abaisissement tarifaire.
Reportez-vous au chapitre Tarif tempo.
Lors du réglage de l'heure, le réglage des jours n'est pas proposé.
Vousetes enprogrammationjournaliere.
Si vous souhaitez passer à une programmation hebdomadaire, reportez-vous à la notice d'installation ou contactez votre instituteur ou notre service clients.
La température affichée ne correspond pas à la température mesurée dans la piece (thermomètre).
Reportez-vous à la notice d'installation ou contactez votre installerateur ou notre service clients.
L'appareil affiche HEAT
Votre plancher ou plafond rayonnant électrique est en mode "chauffage progressif".
Si vous souhaitez connaitre le nombre de jours restants, appuyez sur la touche i.
Pb --- apparait a I'ecran.
Problème sur le raccordement d'un élément de chauffe.
Contactez vous installerateur ou notre service clients.
L'appareil est sur le réglage de l'heure.
Il y a eu une coupure secteur pendant plus de 2 heures.
Réglez l'heure. Tous les autres réglages ont été conservés.
Les éléments de chauffe sont en Hors-Gel
Voues etes sur le mode programmation,le mode absence ou le réglage de l'heure.
Tournez la molette pour selectionner un autre mode.
L'appareil affiche --- au lieu de la température mesurée par chaque sonde MINOR 500.
Il y a un problème de communication avec les sondes.
Contactez notre installer ou notre service clients.
La consommation affichée par l'appareil ne correspond pas à la consommation figurant sur le relevé du fournisseur d'électricité.
Pour vérifier le coût du Kwh par période tarifique, reportez-vous à la notice d'installation ou contactez votre installer ou notre service clients.
A noter : la consommation affichée sur votre apparéil est une valeur indicative non contractuelle et ne saurait enaucun cas se substituer à la consommation figurant sur le relevé de votre fournisseur d'électricité.
Vous possédez une sonde extérieure radio et vous souhaitez que votre apparéil affiche de façon permanente la température extérieure, au lieu de la température ambiente.
Reportez-vous à la configuration "Type d'affichage pendant le mode AUTO" de la "notice d'installation" ou contactez notre service clients ou votre installer.
