Marque	DELTA DORE
Modèle	TYXAL CLICX
Référence	6413218
Type de produit	Clavier info-commande pour système d'alarme
Alimentation	2 piles alcalines 1,5 V (type LR6/AA)
Écran	LCD avec rétro-éclairage (optionnel)
Affichage	Date, heure, température intérieure, état de surveillance
Fonctions principales	Mise en marche totale/partielle, arrêt, consultation des événements, marche forcée, arrêt sous contrainte
Code d'accès	Utilisateur (4 chiffres) et maître (réinitialisable)
Essais de code	3 maximum avant blocage temporaire
Température extérieure	Affichée si sirène extérieure connectée
Communication	Sans fil avec centrale de la gamme TYXAL
Certifications	NF et A2P type 2 (certificat N°112064-04)
Type de piles recommandé	Alcalines neuves, même marque et date de fabrication
Maintenance	Changement de piles, téléchargement en mode installateur
Sécurité	Arrêt sous contrainte, blocage après 3 erreurs

FOIRE AUX QUESTIONS - TYXAL CLICX DELTA DORE

Comment changer l'état de surveillance du système ?

Appuyez sur une touche pour réveiller l'écran, composez votre code d'accès (4 chiffres) et validez par OK. Utilisez les touches ◆ ▶ pour sélectionner Marche totale, Marche partielle ou Arrêt, puis validez par OK.

Comment visualiser les issues ouvertes ?

Si l'icône d'issue ouverte est affiché, appuyez sur la touche Info, puis faites défiler les libellés des détecteurs concernés en appuyant sur OK. La consultation se termine automatiquement.

Que faire si l'écran reste vide ?

Vérifiez que les piles sont présentes et correctement orientées. Appuyez sur n'importe quelle touche pour réveiller l'écran (si l'option veille est active). Si l'écran reste noir, remplacez les piles par des neuves.

Comment utiliser la marche forcée ?

Lors de la mise en marche, si une issue est ouverte, le clavier affiche le défaut. Validez une 2ème fois par OK dans les 10 secondes qui suivent le premier appui pour activer la marche forcée.

Comment consulter les événements d'alarme ?

Si le menu Info est proposé, appuyez dessus, puis faites défiler les événements (issues ouvertes, défauts) avec OK. En fin de consultation, vous pouvez les acquitter.

Comment effectuer un arrêt sous contrainte ?

Remplacez le premier chiffre de votre code d'accès par le chiffre suivant (exemple : code 1234 devient 2234). La centrale déclenche un appel discret sans signal sonore vers le 1er numéro programmé.

Que faire si le code d'accès est perdu ?

Mettez la centrale en mode maintenance (trappe ouverte), ouvrez le boîtier du clavier, puis appuyez pendant 5 secondes sur la touche de réinitialisation (voir schéma dans le boîtier). Le code redevient 1234.

Pourquoi le rétro-éclairage s'allume-t-il à chaque entrée ?

L'option rétro-éclairage en détection est activée dans le menu Configuration affichage. Consultez votre installateur pour modifier ce réglage.

Comment remplacer les piles du clavier ?

Mettez la centrale en mode maintenance (trappe ouverte), ouvrez le boîtier du clavier, remplacez les piles par des alcalines neuves de même marque et date, puis refermez. Respectez la polarité.

Le clavier n'arrive pas à se connecter à la centrale, que faire ?

Vérifiez que le clavier est associé à la centrale (procédure en mode installateur). Assurez-vous que la distance n'est pas trop grande. Si le problème persiste, effectuez un téléchargement (code maître installateur).

MODE D'EMPLOI TYXAL CLICX DELTA DORE

NF et A2P type 2 - Certificat N°112064-04 :

Organismes certificateurs :

- AFAQ/AFNOR Certification

Site Internet : http://www.marque-nf.com

-CNPP Certification

Site Internet : http://www.cnpp.com

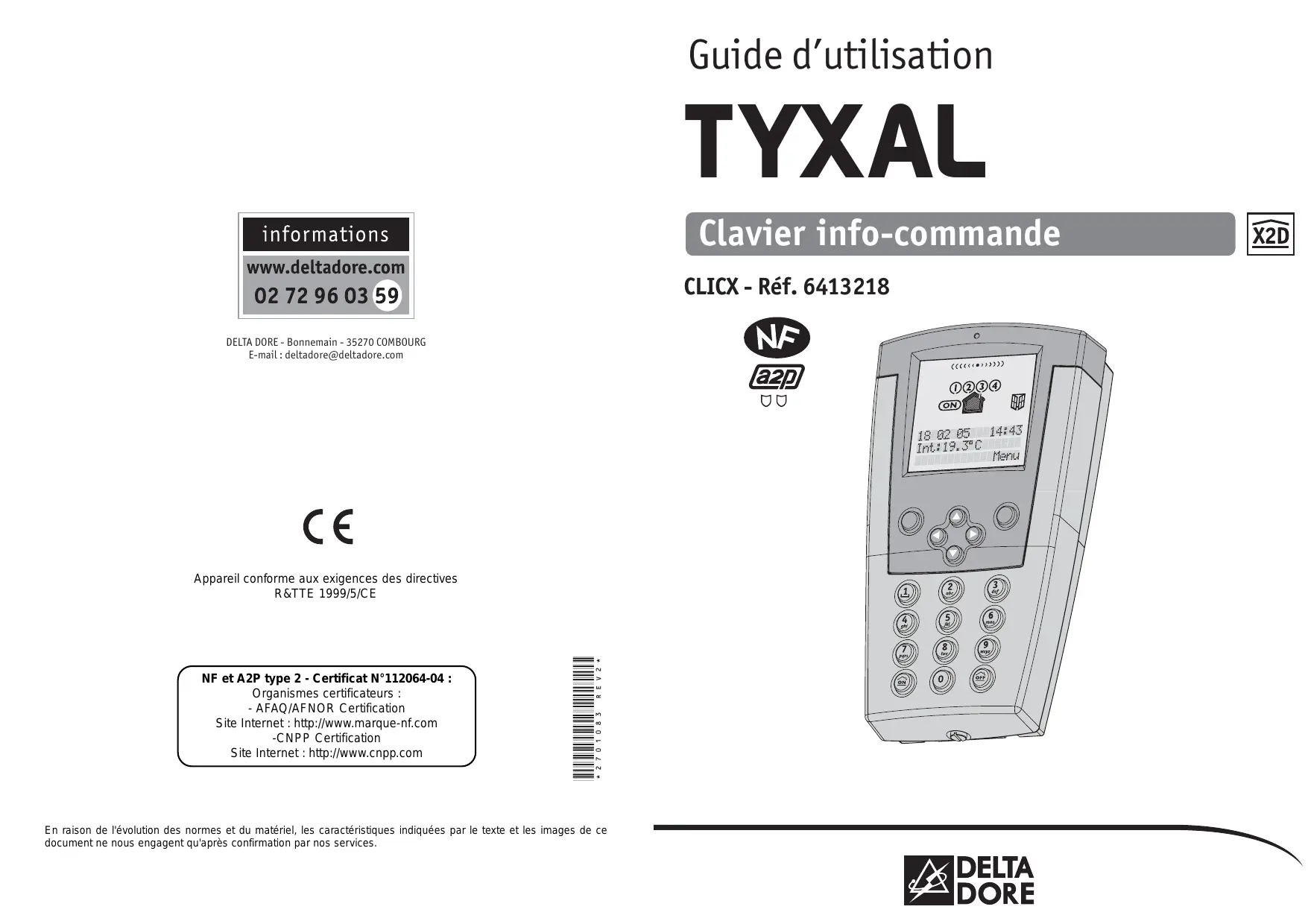

*2701083 REV2*

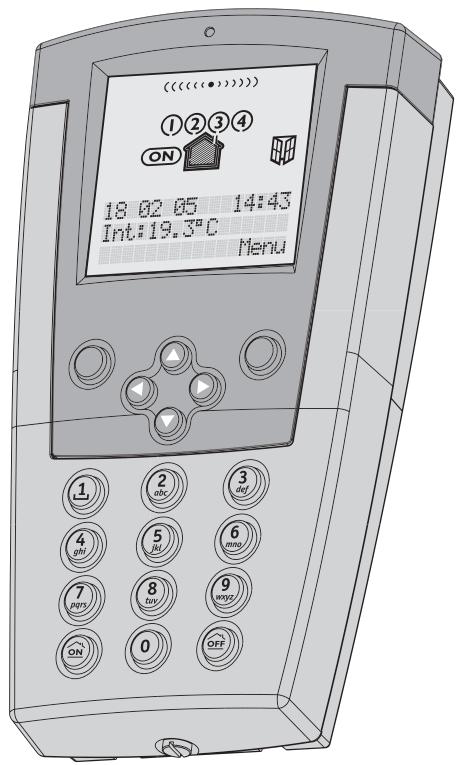

Clavier info-commande

CLICX - Réf. 6413218

((((((((\((\cdot\))\((((\)) ①②③④ ON 18:02 05 14:43 Int:19.3°C Menu ① ② abc ③ def ④ all ⑤ jul ⑥ mao ⑦ pays ⑧ tuv ⑨ ways ⑩ ON 0 OFF

Sommaire

1) Présentation ...... p 3

Comment lire l'écran ? ...... p 3

2) Utilisation ...... p 2

Changer l'état de la surveillance du système ..... p 4

Visualiser les issues ouvertes ..... p 4

Marche forcée .... p 5

Consulter les événements d'alarme ..... p 5

Arrêt sous la contrainte ..... p 5

3) Changer les piles ..... p 6

4) Maintenance ...... p 7

1 - Présentation

Le clavier info-commande Clicx fait partie de la gamme TYXAL.

Associé à une centrale, il vous informe de l'état du système, signale les issues ouvertes.

Protégé par un code d'accès, il permet la mise en marche totale ou partielle de l'installation d'alarme.

Il lit les derniers événements intervenus (historique), indique la température extérieure (si une sirène extérieure est présente sur l'installation).

Grâce à son grand écran, vous disposez d'un état complet de votre installation :

• alarmes, défauts, mise en marche ou en arrêt,
• provenance des événements (menu "Nommer les produits" : chambre, couloir, ...).

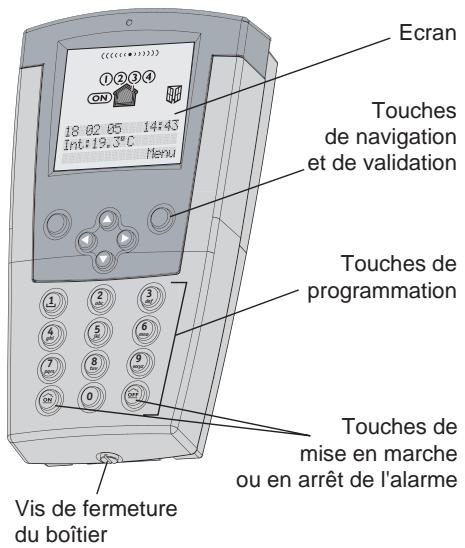

Ecran 18 02 05 14:43 Int:19.3°C Menu Touches de navigation et de validation Touches de programmation Touches de mise en marche ou en arrêt de l'alarme Vis de fermeture du boîtier

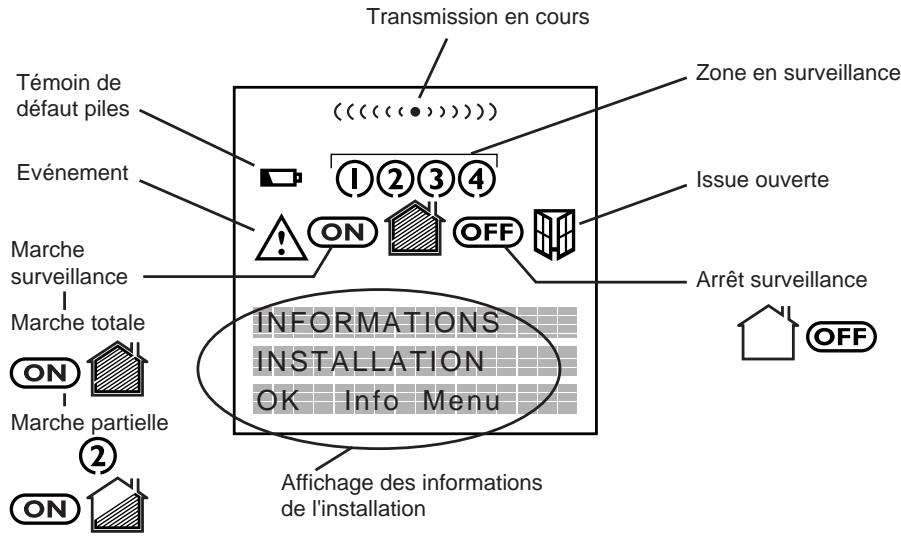

Comment lire l'écran ?

Transmission en cours Témoin de défaut piles Evénement Marche surveillance Marche totale Marche partielle ①②③④ ON ON OFF INFORMATIONS INSTALLATION OK Info Menu OFF Arrêt surveillance Affichage des informations de l'installation Zone en surveillance Issue ouverte

2 - Utilisation

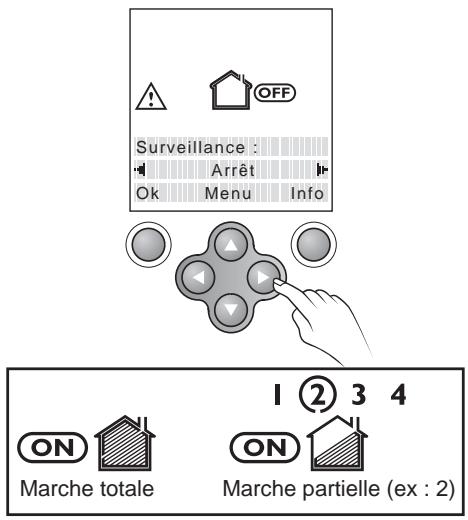

Changer l'état de la surveillance du système

Appuyez sur une touche pour "réveiller" l'affichage.

Composez le code d'accès utilisateur (3 essais maximum) et validez par OK.

L'écran indique l'état de la surveillance :

• la marche totale est signalée par l'affichage de la maison "pleine".
• la marche partielle est signalée par l'affichage de la maison “à moitié pleine”, ainsi que du numéro identifiant la marche partielle en cours (ex : 2).

Vous pouvez modifier cet état par les touches ◆ ▶ et validez par OK.

Pour un retour rapide à l'écran de veille, appuyez sur 0.

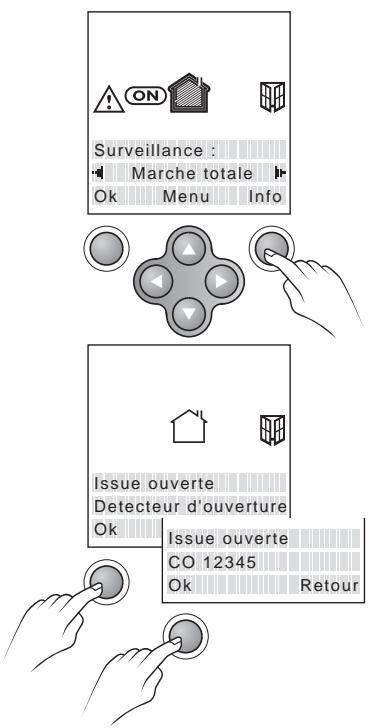

Visualiser les issues ouvertes

Si une issue ouverte est signalée, appuyez sur la touche Info, puis faites défiler les libellés des détecteurs concernés par OK.

Retour à l'affichage initial en fin de consultation.

Surveillance : Arrêt Ok Menu Info 1 ② 3 4 ON Marche totale ON Marche partielle (ex : 2)

Surveillance : Marche totale Ok Menu Info Issue ouverte Detecteur d'ouverture Ok Issue ouverte CO 12345 Ok Retour

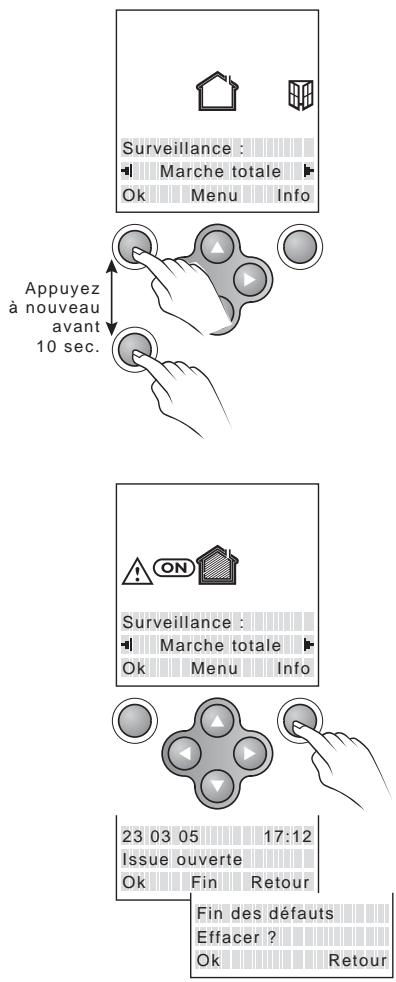

Marche forcée

Lors de la mise en marche de la surveillance, si une issue est restée ouverte, la centrale refuse de se mettre en marche et le Clicx affiche. La centrale émet des "bips" pour signaler le défaut "issue ouverte". Pour mettre en marche forcée, validez une 2ème fois par OK dans les 10 secondes qui suivent le 1er appui.

Consulter les événements d'alarme

Si l'écran propose le menu "Info", c'est qu'il y a des événements en cours (issue ouverte, défauts,...), que vous pouvez consulter en les faisant défiler par OK.

En fin de consultation, ces événements peuvent être acquittés.

Remarque : Le menu "Fin" vous permet d'accéder directement à la fin de la consultation.

Arrêt sous la contrainte

Cette fonction permet de laisser croire à un éventuel agresseur que vous composez le bon code d'accès tout en déclenchant un appel discret (pas de signalisation sonore) avec le transmetteur téléphonique.

Pour cela, rajoutez 1 au premier chiffre de votre code d'accès.

Exemple :

• code d'accès "1234", code sous la contrainte "2234",
• ou, code d'accès "9234", code sous la contrainte "0234".

Le numéro appelé est le 1er numéro programmé.

Surveillance : Marche totale Ok Menu Info Appuyez à nouveau avant 10 sec. Surveillance : Marche totale Ok Menu Info 23 03 05 17:12 Issue ouverte Ok Fin Retour Fin des défauts Effacer ? Ok Retour

3 - Changer les piles

Mettre la centrale en mode maintenance

Appuyez simultanément 5 secondes sur les touches ON et OFF de la télécommande et ouvrez la trappe de la centrale.

Remplacer les piles

Piles usées : l'écran du clavier affiche □dès que les piles sont usées.

Pour remplacer les piles :

• mettez la centrale en mode MAINTENANCE (trappe ouverte),
• ouvrez le boîtier du clavier,
• changez les piles en respectant leur sens,
• refermez le boîtier du clavier.

Attention : vous devez impérativement utiliser des piles alcalines neuves identiques (même marque, même date de fabrication).

Ouvrir la trappe pile de la centrale

1 BiiiP

Attention : Ne pas — mettre de vis dans ce trou

1

④

5 6

4 - Maintenance

Rien n'apparaît sur l'écran	Il n'y a pas d'alimentationVérifiez les piles ou leur sens.Le clavier est en veille et vous n'avez pas l'option transfo 230V / 8V Appuyez sur une touche pour "réveiller" l'affichage.
A chaque fois que vous rentrez chez vous, le rétro-éclairage s'allume.	Vous avez choisi l'option "rétro-éclairage en détection" dans le menu "Configuration affichage".Consultez votre installateur.
Vous avez créer une marche partielle et le clavier ne vous propose pas de la mettre en marche.	Effectuez un téléchargement.Code d'accès maître (installateur).
Vous n'arrivez pas à mettre en marche ou en arrêt la centrale.	Le clavier n'est pas associé à la centrale.Associez le clavier à la centrale. Mode installateur.Le clavier est trop loin de la centrale.Replace correctement le clavier par rapport à la centrale.
Vous n'arrivez pas à saisir votre code.	Le clavier est bloqué suite à 3 essais erronés.Attendez 2 minutes et recommencez.
Vous avez perdu le code d'accès maître.	Mettez la centrale en mode maintenance, ouvrez le clavier, affichez l'invite "Entrer le code", puis appuyez 5 secondes sur la touche [IMAGE].Le code est à nouveau 1234.
Vous n'arrivez pas à associer un détecteur à une marche partielle.	Le détecteur n'est pas déclaré à la centrale.(voir § "Ajouter un produit" du guide d'installation).Effectuez un téléchargement (mode installateur).
