Type de produit	Pack domotique comprenant une passerelle et un récepteur
Marque	DELTA DORE
Modèle	PACK RF 6600FP
Contenu du pack	Passerelle TYDOM 1.0, récepteur RF 6600 FP, câble Ethernet, adaptateur secteur, notice d'installation
Application dédiée	TYDOM (iOS et Android)
Connectivité passerelle	Ethernet (RJ45) et Wi-Fi via l'application
Protocole radio	Radiofréquence propriétaire (compatible gamme RT 2012)
Alimentation passerelle	Adaptateur secteur 5 V CC (non inclus dans la description mais standard)
Alimentation récepteur	Secteur 230 V AC
Indicateurs LED	Vert, orange, rouge, bleu, magenta (selon état système)
Fonctions principales	Contrôle du chauffage, des automatismes (volets, alarme), programmation via application
Configuration	Via l'application TYDOM (saisie identifiant MAC et mot de passe)
Association des produits	Par appui sur la touche du récepteur et validation dans l'application
Assistance	Site web www.deltadore.com
Entretien et nettoyage	Aucune maintenance particulière ; nettoyer avec un chiffon sec
Sécurité	Conforme à la directive R&TTE 1999/5/CE
Pièces détachées et réparabilité	Non précisé ; contacter le service client Delta Dore
Informations générales	Utilisation en intérieur ; température et humidité non spécifiées

FOIRE AUX QUESTIONS - PACK RF 6600FP DELTA DORE

Comment installer le Pack RF 6600FP ?

L'installation se fait en deux étapes : d'abord fixer et raccorder le récepteur RF 6600 FP au secteur, puis installer la passerelle TYDOM 1.0 en la reliant à votre box internet via le câble Ethernet et à l'alimentation secteur. Ensuite, téléchargez l'application TYDOM sur votre smartphone et suivez la procédure de configuration.

Comment associer le récepteur à l'application TYDOM ?

Dans l'application, sélectionnez le domaine thermique, choisissez le type de produit, puis le réseau 1. Appuyez 3 secondes sur la touche du récepteur jusqu'à ce que son voyant clignote, puis relâchez. Sur l'application, appuyez sur Commencer. Le voyant s'éteint et l'association est confirmée.

Que signifie le voyant vert fixe sur la passerelle ?

Un voyant vert fixe indique que le système est accessible en local et à distance, et que la connexion est établie. Si le voyant clignote en vert, le système est accessible mais en cours d'utilisation (connecté).

Comment configurer l'adresse IP (DHCP/IP fixe) ?

Appuyez au moins 3 secondes sur la touche de la passerelle jusqu'à ce que le voyant devienne magenta clignotant lent, puis relâchez. Utilisez de préférence l'application TYDOM pour accéder à cette fonction avancée. Le voyant bleu clignotant indique que le DHCP est OK/UPnP OK, tandis que le jaune clignotant indique une IP fixe.

L'application TYDOM est-elle disponible sur iOS et Android ?

Oui, l'application TYDOM est disponible gratuitement sur l'App Store (iOS) et Google Play (Android). Recherchez "TYDOM" dans la boutique d'applications de votre smartphone ou tablette.

Que faire si le voyant de la passerelle est rouge fixe ?

Un voyant rouge fixe signifie qu'aucune adresse IP n'a été attribuée. Vérifiez la connexion Ethernet entre la passerelle et votre box internet, assurez-vous que le DHCP est activé sur votre box, et redémarrez la passerelle.

Comment réinitialiser la passerelle TYDOM 1.0 ?

La notice ne mentionne pas de réinitialisation spécifique. Pour une remise à zéro, maintenez la touche enfoncée pendant plus de 15 secondes jusqu'à ce que le voyant devienne magenta clignotant puis relâchez. Vous pouvez aussi utiliser l'application TYDOM pour réinitialiser les paramètres.

Puis-je contrôler le chauffage avec ce pack ?

Oui, le Pack RF 6600FP est conçu pour le contrôle du chauffage. Le récepteur RF 6600 FP peut être associé à des émetteurs de chaleur (radiateurs, planchers chauffants) et piloté via l'application TYDOM. Il est compatible avec la gamme RT 2012.

Quels produits peuvent être associés au système ?

Le système permet d'associer des récepteurs d'automatismes (volets, alarme) et des produits thermiques (par exemple TYBOX 137). Les récepteurs doivent être mis en attente d'association selon leur notice, puis ajoutés via l'application dans le domaine correspondant.

Où télécharger la notice complète du Pack RF 6600FP ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com pour la marque DELTA DORE et le modèle PACK RF 6600FP. Vous pouvez également la trouver sur le site officiel www.deltadore.com dans la rubrique support.

MODE D'EMPLOI PACK RF 6600FP DELTA DORE

La qualité de la connexion de votre produit peut être ALTERÉ par différentes modifications de l'architecture IP sur lequel il fonctionne. Ces modifications peuvent être, de façon non limitative, un changement de matériel, une mise à jour de logiciel ou un paramétrage, intervenants sur les équipements de cette opérateur ou tout autre équipement multimédia tel que tablette, smartphone, etc...» Android™ et Google play sont des marques déposées de Google Inc. IOS™ est une marque déposée de Cisco Systems Inc. WiFi est une marque déposée par Wireless Ethernet Compatibility Alliance. En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

Par la presente Delta Dore déclaré que l'équipement est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive R&TTE 1999/5/CE (radio)

1

A

B

C

D

3

3.1

3.3

2

3

4
Con

5

1

Contenu

A. TYDOM 1.0

Passerelle domotique pour application

DELTA DORE TYDOM smartphone et tablette

B. Alimentation sector
C. Cable Ethernet
D. Notice d'installation /
Important product information

2

Description

E. Voyant de visualisation de l'etat du système

Connexions :

F. Prise Ethernet
G. Non utilise
H. Prise adaptateur secteur

Touche :

I. Touche de configuration / information

3

Installation

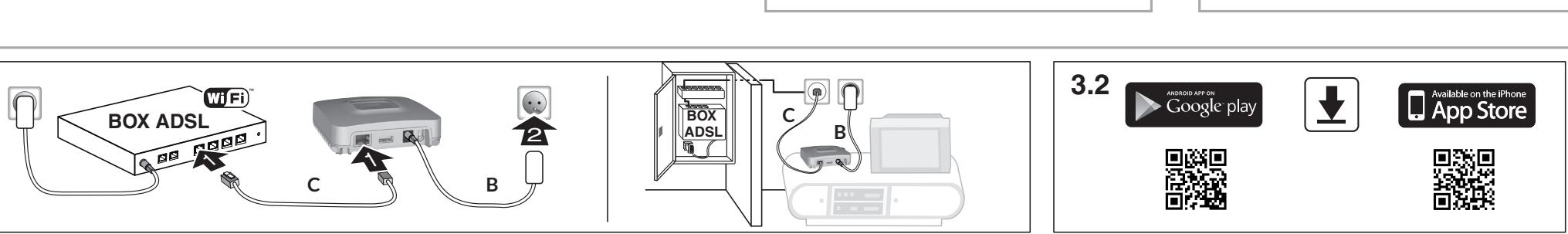

3.1 Raccordez votre TYDOM 1.0

en fonction de votre installation

3.2 Telechargez l'application TYDOM

1. Selon votre appareil :

Connectez-vous à Google play ou App Store

1. Recherchez et télécharger

1. Activez la connexion WIFI de vous

smartphone ou de votre tablette.

3.3 Configurez l'application TYDOM

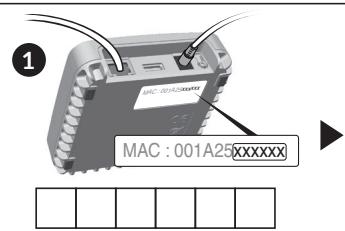

Notez les 6 derniers caractères de l'adresse
MAC de votre TYDOM 1.0.
Ouvrez l'application TYDOM.
Saisissez les 6 caractères (majuscules) dans le champ «identifant» puis saisissez votre «mot de passer» (minimum 8 caractères alphanumericques).
4 Appuyez sur la touche «Connector»
L'écran d'accueil apparait.

You're connected.

4

Informations et assistance

Voyant	Etat du système
Battement vert	Système accessible en local et à distance, utiliser connecté
Vert fixe	Système accessible en local et à distance
Battement orange	Système accessible en local, utiliser connecté
Orange fixe	Système accessible en local
Rouge fixe	Pas d'adresse IP d'attribuée

Fonction diagnostic

Appuyez brievement sur la touche

(visualisation du voyageant pendant 10 secondes)

Jaune clignotant	IP fixe OK
Bleu clignotant	DHCP OK / Upnp OK
Bleu clignotant (2x)	DHCP OK / Upnp Erreur Vérifiéz l'activation de Upnp sur la BOX
Bleu clignotant (3x)	DHCP en cours Vérifiéz l'activation du DHCP sur la BOX
Rouge clignotant	Pas de connexion réseau Vérifiéz la liaison Ethernet

Fonctions avances

DHCP / IP fixe Appuyez au moins 3 secondes sur la touche
Voyant	Action
Magenta clignotant (lent)	Relâchéz la touche (avant 15 secondes)

Utilisez de préférence l'application TYDOM pour acceder à cette fonction.

Exemple d'association de produits

Récepteurs automatismes

2

Mettre les récepteurs en attente d'association (voir notice)

hencere

Récepteurs décoverts

Volet 1
chambre hord

Localise
12x - 1 > 0
Renomme

Modification
Modifications pictogramme

Alarme

Identification
accè

Mettre la centrale en mode ajustant produit (voir notice)

inuer

Gamme RT 2012

en attente d'association (voir notice)

Autres produits
thermiques

Example
TYBOX 137

DHCP / IP fixe Appuyez au moins 3 secondes sur la touche
Voyant	Action
Magenta clignotant (lent)	Relâchéz la touche (avant 15 secondes)

Utilisez de préférence l'application TYDOM pour acceder à cette fonction.

Pack RF 6600 FP connecté - Guide d'installation

www.deltadore.com

Vous venez d'acquerir un PACK RF 6600 FP connecté.

Voici les différentes étapes pour sa mise en service :

1 Installez le recepteur RF 6600 FP conformément à sa notice

• Fixez le récepteur
• Raccordez le récepteur

2 Installez le TYDOM 1.0 conformément à sa notice

• Raccordez le TYDOM 1.0 à votre Box et à l'alimentation secteur.
• Téchéchargez l'application TYDOM
• Identifiez le produit, puis connectez-vous à l'application TYDOM à partir d'un smartphone ou d'une tablette.

3 Associez le récepteur RF 6600 FP à l'application TYDOM.

• A partir de l'application, sélectionnez le domaine «thermique» ( 📁 🇼),
• Sélectionnez le type de produit à associer ( ),
• Validate ( ) pour passer à l'étape suivante,
• Choisissez le réseau 1 (Réseau 1),
• Appuyez 3 secondes sur la touche du récepteur jusqu'à ce que sonvoyant clignote, puis relâchéz.
• Sur l'application TYDOM (smartphone ou tablette), appuyez sur Commencer.
• Vérifiez que levoyant du récepteur ne clignote plus. Les produits sont associés.

Votrésysteme est préta fonctionner.
